Контейнер для хранения продуктов

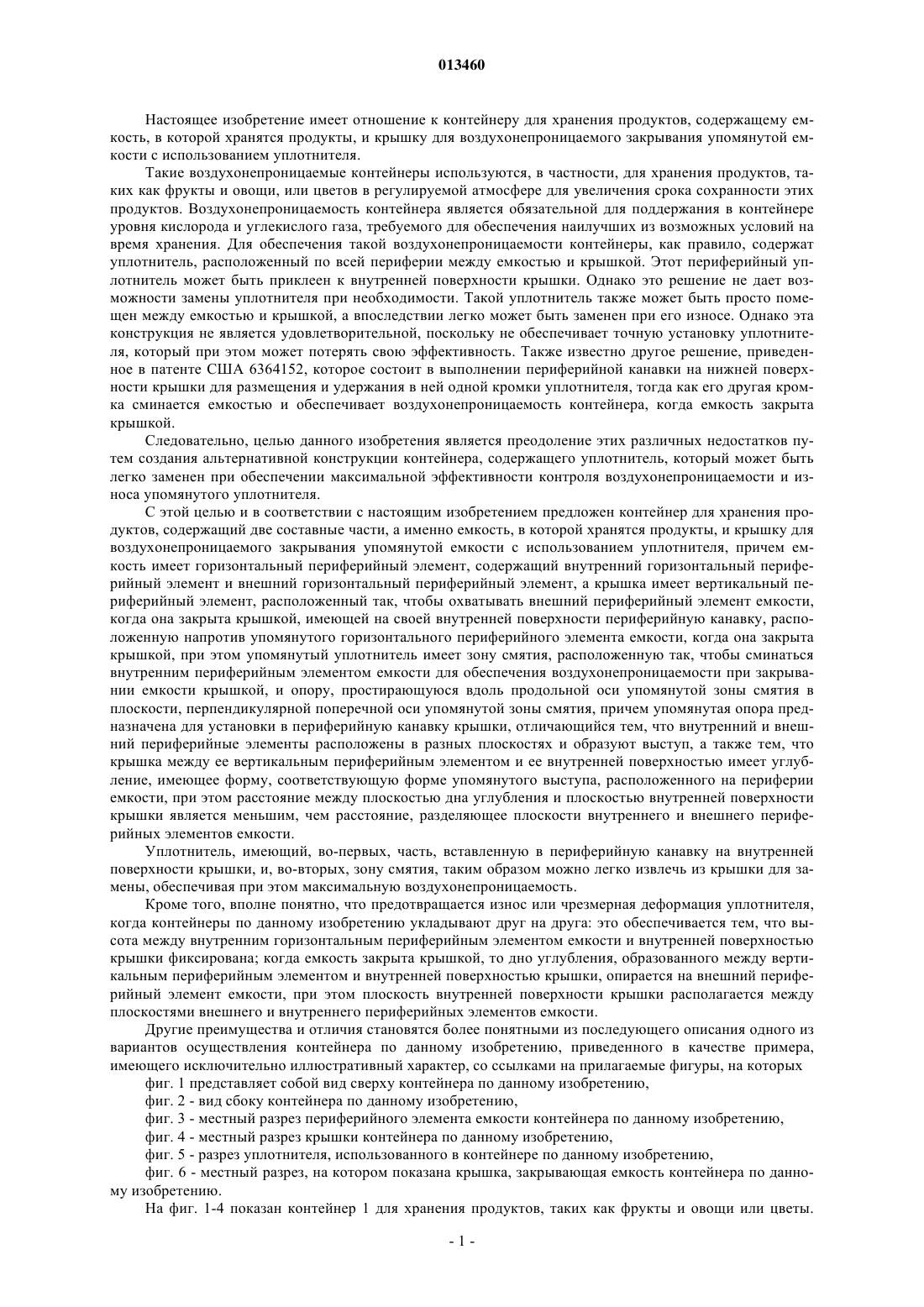

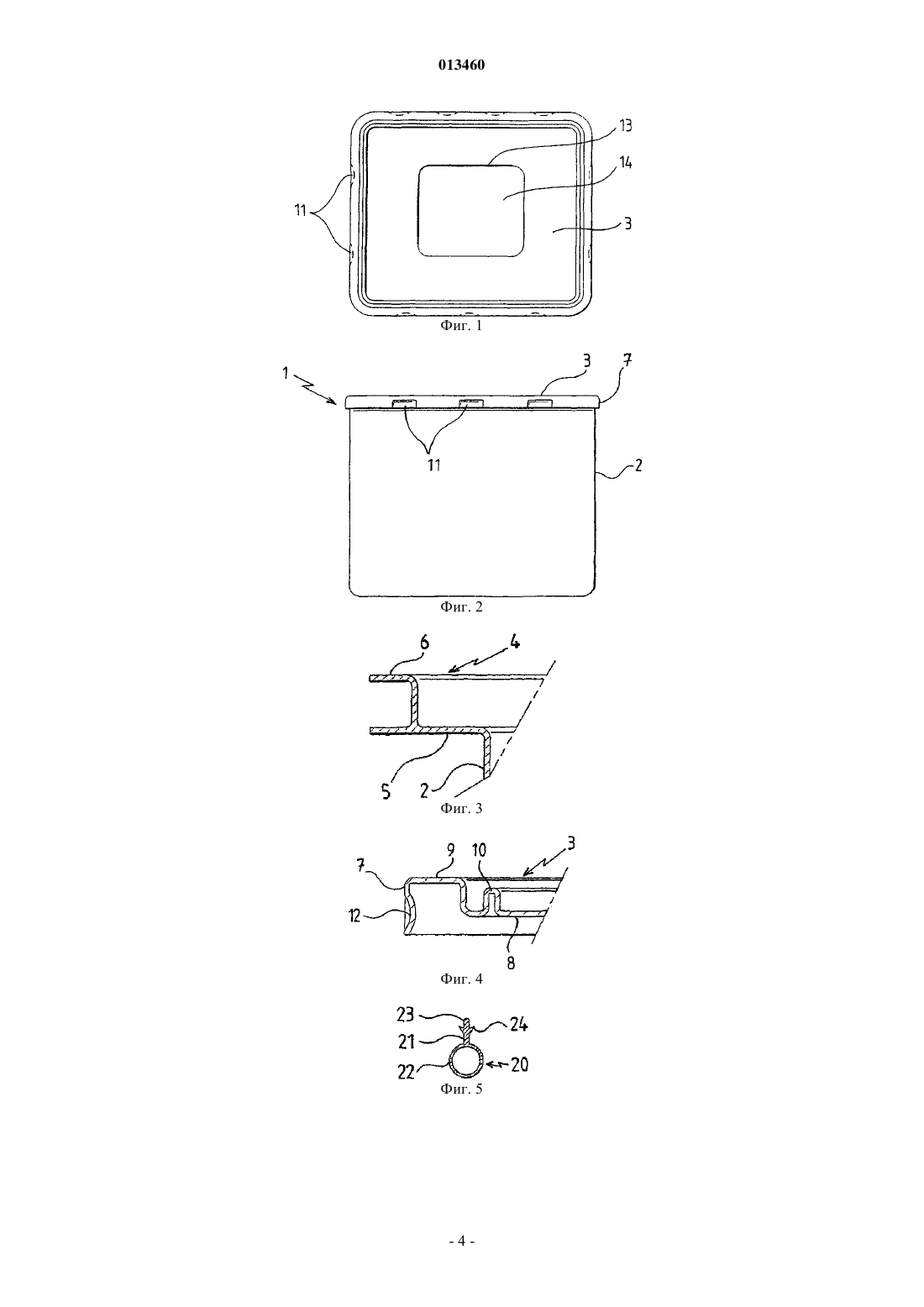

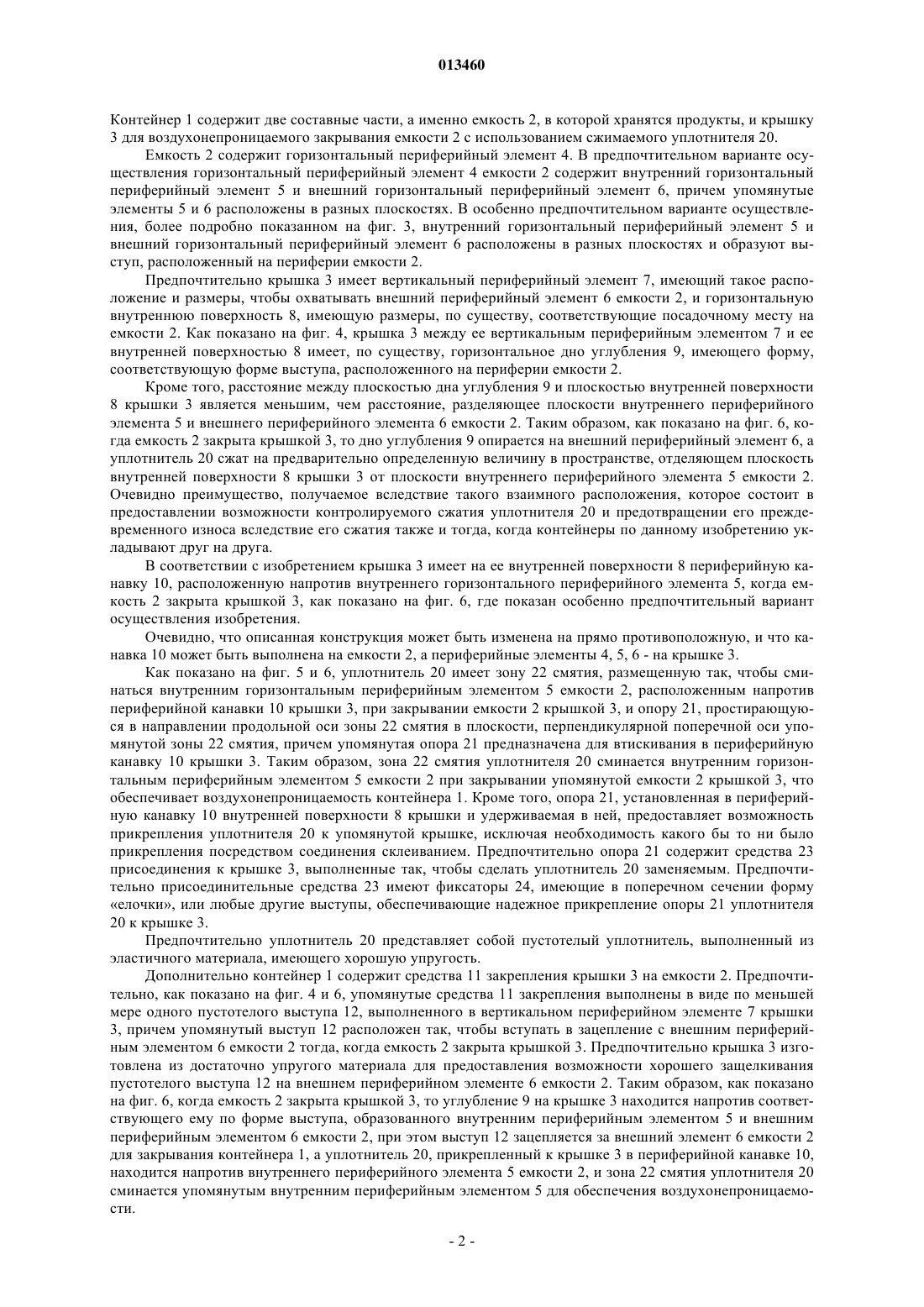

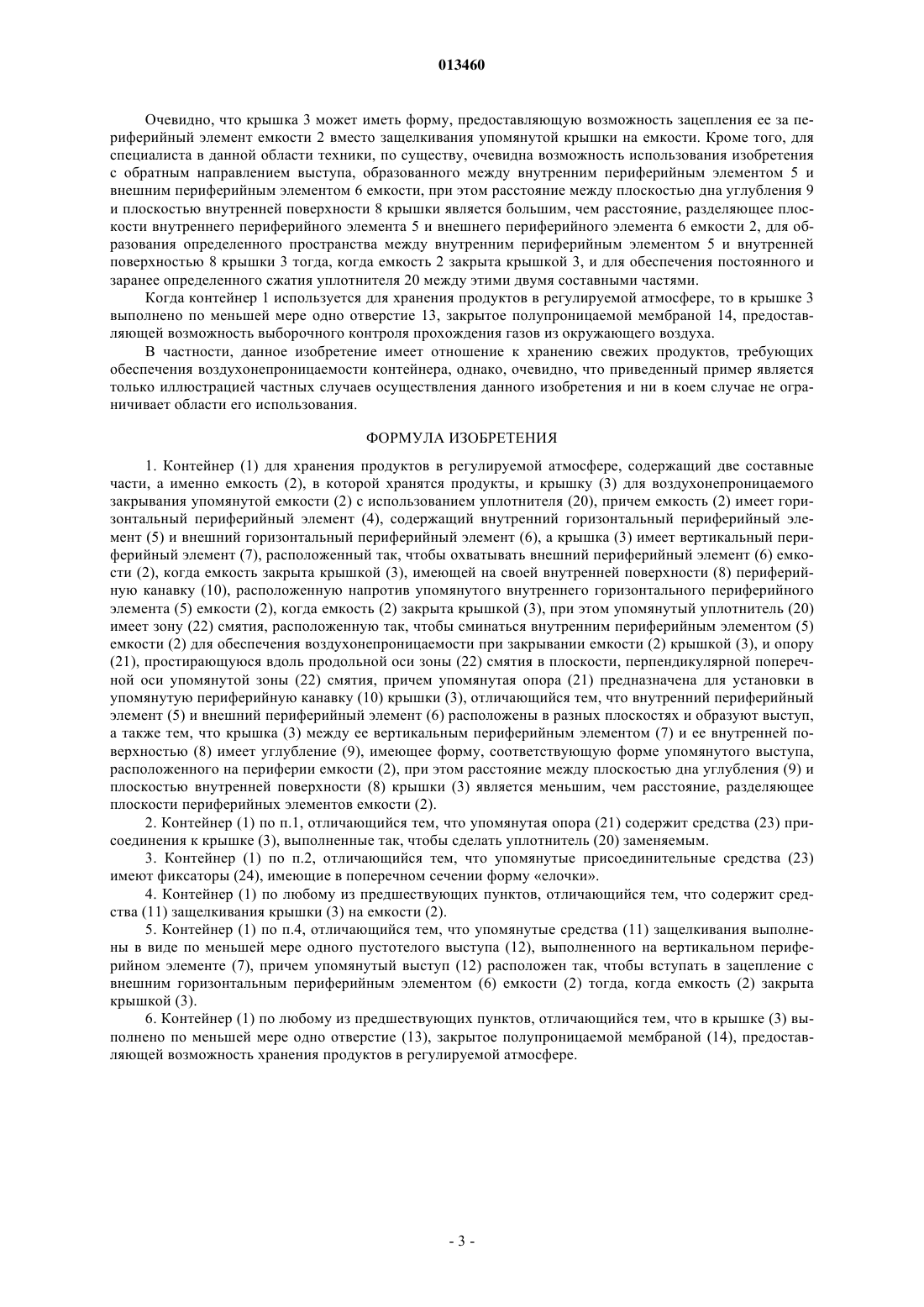

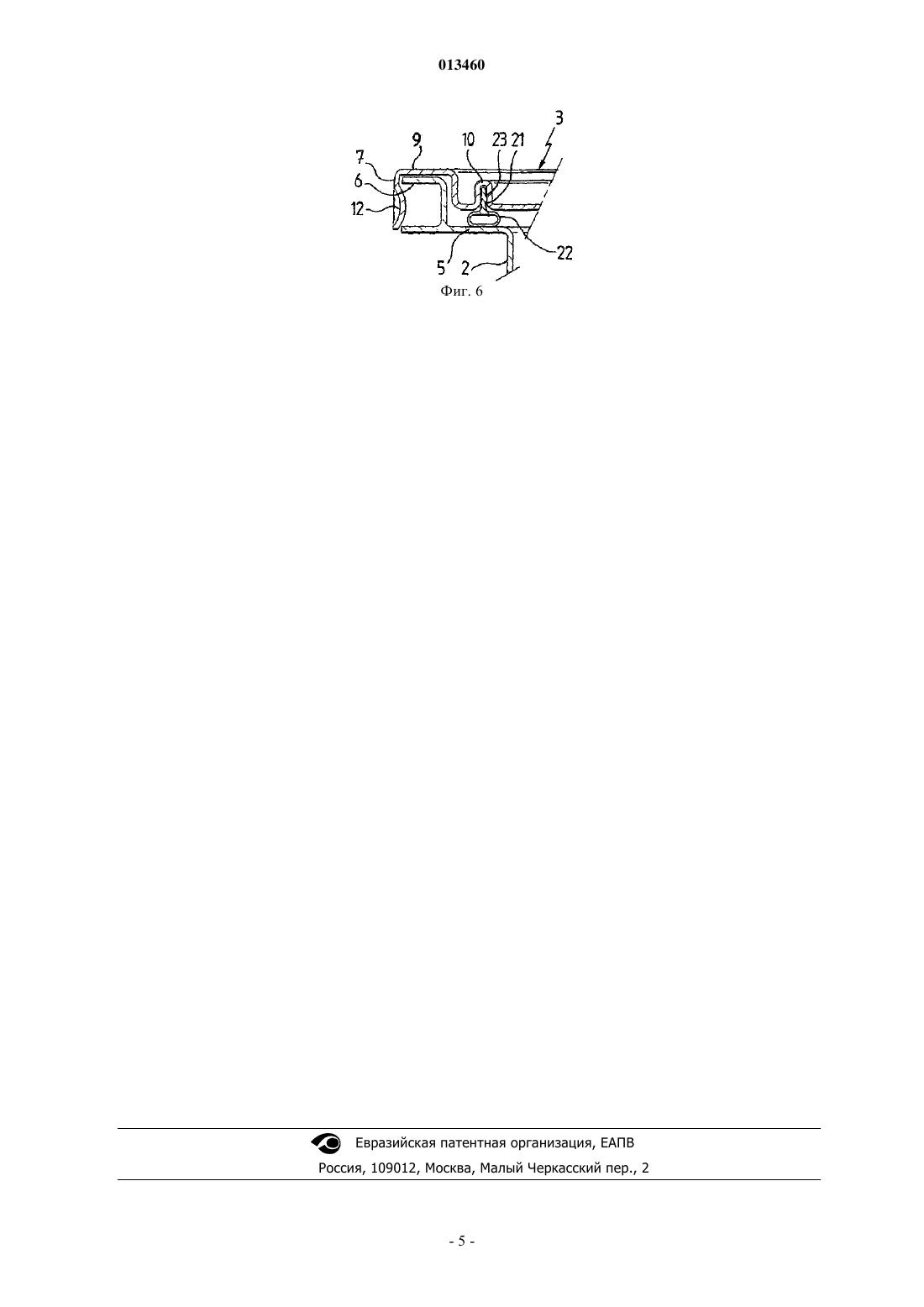

013460 Настоящее изобретение имеет отношение к контейнеру для хранения продуктов, содержащему емкость, в которой хранятся продукты, и крышку для воздухонепроницаемого закрывания упомянутой емкости с использованием уплотнителя. Такие воздухонепроницаемые контейнеры используются, в частности, для хранения продуктов, таких как фрукты и овощи, или цветов в регулируемой атмосфере для увеличения срока сохранности этих продуктов. Воздухонепроницаемость контейнера является обязательной для поддержания в контейнере уровня кислорода и углекислого газа, требуемого для обеспечения наилучших из возможных условий на время хранения. Для обеспечения такой воздухонепроницаемости контейнеры, как правило, содержат уплотнитель, расположенный по всей периферии между емкостью и крышкой. Этот периферийный уплотнитель может быть приклеен к внутренней поверхности крышки. Однако это решение не дает возможности замены уплотнителя при необходимости. Такой уплотнитель также может быть просто помещен между емкостью и крышкой, а впоследствии легко может быть заменен при его износе. Однако эта конструкция не является удовлетворительной, поскольку не обеспечивает точную установку уплотнителя, который при этом может потерять свою эффективность. Также известно другое решение, приведенное в патенте США 6364152, которое состоит в выполнении периферийной канавки на нижней поверхности крышки для размещения и удержания в ней одной кромки уплотнителя, тогда как его другая кромка сминается емкостью и обеспечивает воздухонепроницаемость контейнера, когда емкость закрыта крышкой. Следовательно, целью данного изобретения является преодоление этих различных недостатков путем создания альтернативной конструкции контейнера, содержащего уплотнитель, который может быть легко заменен при обеспечении максимальной эффективности контроля воздухонепроницаемости и износа упомянутого уплотнителя. С этой целью и в соответствии с настоящим изобретением предложен контейнер для хранения продуктов, содержащий две составные части, а именно емкость, в которой хранятся продукты, и крышку для воздухонепроницаемого закрывания упомянутой емкости с использованием уплотнителя, причем емкость имеет горизонтальный периферийный элемент, содержащий внутренний горизонтальный периферийный элемент и внешний горизонтальный периферийный элемент, а крышка имеет вертикальный периферийный элемент, расположенный так, чтобы охватывать внешний периферийный элемент емкости,когда она закрыта крышкой, имеющей на своей внутренней поверхности периферийную канавку, расположенную напротив упомянутого горизонтального периферийного элемента емкости, когда она закрыта крышкой, при этом упомянутый уплотнитель имеет зону смятия, расположенную так, чтобы сминаться внутренним периферийным элементом емкости для обеспечения воздухонепроницаемости при закрывании емкости крышкой, и опору, простирающуюся вдоль продольной оси упомянутой зоны смятия в плоскости, перпендикулярной поперечной оси упомянутой зоны смятия, причем упомянутая опора предназначена для установки в периферийную канавку крышки, отличающийся тем, что внутренний и внешний периферийные элементы расположены в разных плоскостях и образуют выступ, а также тем, что крышка между ее вертикальным периферийным элементом и ее внутренней поверхностью имеет углубление, имеющее форму, соответствующую форме упомянутого выступа, расположенного на периферии емкости, при этом расстояние между плоскостью дна углубления и плоскостью внутренней поверхности крышки является меньшим, чем расстояние, разделяющее плоскости внутреннего и внешнего периферийных элементов емкости. Уплотнитель, имеющий, во-первых, часть, вставленную в периферийную канавку на внутренней поверхности крышки, и, во-вторых, зону смятия, таким образом можно легко извлечь из крышки для замены, обеспечивая при этом максимальную воздухонепроницаемость. Кроме того, вполне понятно, что предотвращается износ или чрезмерная деформация уплотнителя,когда контейнеры по данному изобретению укладывают друг на друга: это обеспечивается тем, что высота между внутренним горизонтальным периферийным элементом емкости и внутренней поверхностью крышки фиксирована; когда емкость закрыта крышкой, то дно углубления, образованного между вертикальным периферийным элементом и внутренней поверхностью крышки, опирается на внешний периферийный элемент емкости, при этом плоскость внутренней поверхности крышки располагаетсямежду плоскостями внешнего и внутреннего периферийных элементов емкости. Другие преимущества и отличия становятся более понятными из последующего описания одного из вариантов осуществления контейнера по данному изобретению, приведенного в качестве примера,имеющего исключительно иллюстративный характер, со ссылками на прилагаемые фигуры, на которых фиг. 1 представляет собой вид сверху контейнера по данному изобретению,фиг. 2 - вид сбоку контейнера по данному изобретению,фиг. 3 - местный разрез периферийного элемента емкости контейнера по данному изобретению,фиг. 4 - местный разрез крышки контейнера по данному изобретению,фиг. 5 - разрез уплотнителя, использованного в контейнере по данному изобретению,фиг. 6 - местный разрез, на котором показана крышка, закрывающая емкость контейнера по данному изобретению. На фиг. 1-4 показан контейнер 1 для хранения продуктов, таких как фрукты и овощи или цветы.-1 013460 Контейнер 1 содержит две составные части, а именно емкость 2, в которой хранятся продукты, и крышку 3 для воздухонепроницаемого закрывания емкости 2 с использованием сжимаемого уплотнителя 20. Емкость 2 содержит горизонтальный периферийный элемент 4. В предпочтительном варианте осуществления горизонтальный периферийный элемент 4 емкости 2 содержит внутренний горизонтальный периферийный элемент 5 и внешний горизонтальный периферийный элемент 6, причем упомянутые элементы 5 и 6 расположены в разных плоскостях. В особенно предпочтительном варианте осуществления, более подробно показанном на фиг. 3, внутренний горизонтальный периферийный элемент 5 и внешний горизонтальный периферийный элемент 6 расположены в разных плоскостях и образуют выступ, расположенный на периферии емкости 2. Предпочтительно крышка 3 имеет вертикальный периферийный элемент 7, имеющий такое расположение и размеры, чтобы охватывать внешний периферийный элемент 6 емкости 2, и горизонтальную внутреннюю поверхность 8, имеющую размеры, по существу, соответствующие посадочному месту на емкости 2. Как показано на фиг. 4, крышка 3 между ее вертикальным периферийным элементом 7 и ее внутренней поверхностью 8 имеет, по существу, горизонтальное дно углубления 9, имеющего форму,соответствующую форме выступа, расположенного на периферии емкости 2. Кроме того, расстояние между плоскостью дна углубления 9 и плоскостью внутренней поверхности 8 крышки 3 является меньшим, чем расстояние, разделяющее плоскости внутреннего периферийного элемента 5 и внешнего периферийного элемента 6 емкости 2. Таким образом, как показано на фиг. 6, когда емкость 2 закрыта крышкой 3, то дно углубления 9 опирается на внешний периферийный элемент 6, а уплотнитель 20 сжат на предварительно определенную величину в пространстве, отделяющем плоскость внутренней поверхности 8 крышки 3 от плоскости внутреннего периферийного элемента 5 емкости 2. Очевидно преимущество, получаемое вследствие такого взаимного расположения, которое состоит в предоставлении возможности контролируемого сжатия уплотнителя 20 и предотвращении его преждевременного износа вследствие его сжатия также и тогда, когда контейнеры по данному изобретению укладывают друг на друга. В соответствии с изобретением крышка 3 имеет на ее внутренней поверхности 8 периферийную канавку 10, расположенную напротив внутреннего горизонтального периферийного элемента 5, когда емкость 2 закрыта крышкой 3, как показано на фиг. 6, где показан особенно предпочтительный вариант осуществления изобретения. Очевидно, что описанная конструкция может быть изменена на прямо противоположную, и что канавка 10 может быть выполнена на емкости 2, а периферийные элементы 4, 5, 6 - на крышке 3. Как показано на фиг. 5 и 6, уплотнитель 20 имеет зону 22 смятия, размещенную так, чтобы сминаться внутренним горизонтальным периферийным элементом 5 емкости 2, расположенным напротив периферийной канавки 10 крышки 3, при закрывании емкости 2 крышкой 3, и опору 21, простирающуюся в направлении продольной оси зоны 22 смятия в плоскости, перпендикулярной поперечной оси упомянутой зоны 22 смятия, причем упомянутая опора 21 предназначена для втискивания в периферийную канавку 10 крышки 3. Таким образом, зона 22 смятия уплотнителя 20 сминается внутренним горизонтальным периферийным элементом 5 емкости 2 при закрывании упомянутой емкости 2 крышкой 3, что обеспечивает воздухонепроницаемость контейнера 1. Кроме того, опора 21, установленная в периферийную канавку 10 внутренней поверхности 8 крышки и удерживаемая в ней, предоставляет возможность прикрепления уплотнителя 20 к упомянутой крышке, исключая необходимость какого бы то ни было прикрепления посредством соединения склеиванием. Предпочтительно опора 21 содержит средства 23 присоединения к крышке 3, выполненные так, чтобы сделать уплотнитель 20 заменяемым. Предпочтительно присоединительные средства 23 имеют фиксаторы 24, имеющие в поперечном сечении форму елочки, или любые другие выступы, обеспечивающие надежное прикрепление опоры 21 уплотнителя 20 к крышке 3. Предпочтительно уплотнитель 20 представляет собой пустотелый уплотнитель, выполненный из эластичного материала, имеющего хорошую упругость. Дополнительно контейнер 1 содержит средства 11 закрепления крышки 3 на емкости 2. Предпочтительно, как показано на фиг. 4 и 6, упомянутые средства 11 закрепления выполнены в виде по меньшей мере одного пустотелого выступа 12, выполненного в вертикальном периферийном элементе 7 крышки 3, причем упомянутый выступ 12 расположен так, чтобы вступать в зацепление с внешним периферийным элементом 6 емкости 2 тогда, когда емкость 2 закрыта крышкой 3. Предпочтительно крышка 3 изготовлена из достаточно упругого материала для предоставления возможности хорошего защелкивания пустотелого выступа 12 на внешнем периферийном элементе 6 емкости 2. Таким образом, как показано на фиг. 6, когда емкость 2 закрыта крышкой 3, то углубление 9 на крышке 3 находится напротив соответствующего ему по форме выступа, образованного внутренним периферийным элементом 5 и внешним периферийным элементом 6 емкости 2, при этом выступ 12 зацепляется за внешний элемент 6 емкости 2 для закрывания контейнера 1, а уплотнитель 20, прикрепленный к крышке 3 в периферийной канавке 10,находится напротив внутреннего периферийного элемента 5 емкости 2, и зона 22 смятия уплотнителя 20 сминается упомянутым внутренним периферийным элементом 5 для обеспечения воздухонепроницаемости.-2 013460 Очевидно, что крышка 3 может иметь форму, предоставляющую возможность зацепления ее за периферийный элемент емкости 2 вместо защелкивания упомянутой крышки на емкости. Кроме того, для специалиста в данной области техники, по существу, очевидна возможность использования изобретения с обратным направлением выступа, образованного между внутренним периферийным элементом 5 и внешним периферийным элементом 6 емкости, при этом расстояние между плоскостью дна углубления 9 и плоскостью внутренней поверхности 8 крышки является большим, чем расстояние, разделяющее плоскости внутреннего периферийного элемента 5 и внешнего периферийного элемента 6 емкости 2, для образования определенного пространства между внутренним периферийным элементом 5 и внутренней поверхностью 8 крышки 3 тогда, когда емкость 2 закрыта крышкой 3, и для обеспечения постоянного и заранее определенного сжатия уплотнителя 20 между этими двумя составными частями. Когда контейнер 1 используется для хранения продуктов в регулируемой атмосфере, то в крышке 3 выполнено по меньшей мере одно отверстие 13, закрытое полупроницаемой мембраной 14, предоставляющей возможность выборочного контроля прохождения газов из окружающего воздуха. В частности, данное изобретение имеет отношение к хранению свежих продуктов, требующих обеспечения воздухонепроницаемости контейнера, однако, очевидно, что приведенный пример является только иллюстрацией частных случаев осуществления данного изобретения и ни в коем случае не ограничивает области его использования. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер (1) для хранения продуктов в регулируемой атмосфере, содержащий две составные части, а именно емкость (2), в которой хранятся продукты, и крышку (3) для воздухонепроницаемого закрывания упомянутой емкости (2) с использованием уплотнителя (20), причем емкость (2) имеет горизонтальный периферийный элемент (4), содержащий внутренний горизонтальный периферийный элемент (5) и внешний горизонтальный периферийный элемент (6), а крышка (3) имеет вертикальный периферийный элемент (7), расположенный так, чтобы охватывать внешний периферийный элемент (6) емкости (2), когда емкость закрыта крышкой (3), имеющей на своей внутренней поверхности (8) периферийную канавку (10), расположенную напротив упомянутого внутреннего горизонтального периферийного элемента (5) емкости (2), когда емкость (2) закрыта крышкой (3), при этом упомянутый уплотнитель (20) имеет зону (22) смятия, расположенную так, чтобы сминаться внутренним периферийным элементом (5) емкости (2) для обеспечения воздухонепроницаемости при закрывании емкости (2) крышкой (3), и опору(21), простирающуюся вдоль продольной оси зоны (22) смятия в плоскости, перпендикулярной поперечной оси упомянутой зоны (22) смятия, причем упомянутая опора (21) предназначена для установки в упомянутую периферийную канавку (10) крышки (3), отличающийся тем, что внутренний периферийный элемент (5) и внешний периферийный элемент (6) расположены в разных плоскостях и образуют выступ,а также тем, что крышка (3) между ее вертикальным периферийным элементом (7) и ее внутренней поверхностью (8) имеет углубление (9), имеющее форму, соответствующую форме упомянутого выступа,расположенного на периферии емкости (2), при этом расстояние между плоскостью дна углубления (9) и плоскостью внутренней поверхности (8) крышки (3) является меньшим, чем расстояние, разделяющее плоскости периферийных элементов емкости (2). 2. Контейнер (1) по п.1, отличающийся тем, что упомянутая опора (21) содержит средства (23) присоединения к крышке (3), выполненные так, чтобы сделать уплотнитель (20) заменяемым. 3. Контейнер (1) по п.2, отличающийся тем, что упомянутые присоединительные средства (23) имеют фиксаторы (24), имеющие в поперечном сечении форму елочки. 4. Контейнер (1) по любому из предшествующих пунктов, отличающийся тем, что содержит средства (11) защелкивания крышки (3) на емкости (2). 5. Контейнер (1) по п.4, отличающийся тем, что упомянутые средства (11) защелкивания выполнены в виде по меньшей мере одного пустотелого выступа (12), выполненного на вертикальном периферийном элементе (7), причем упомянутый выступ (12) расположен так, чтобы вступать в зацепление с внешним горизонтальным периферийным элементом (6) емкости (2) тогда, когда емкость (2) закрыта крышкой (3). 6. Контейнер (1) по любому из предшествующих пунктов, отличающийся тем, что в крышке (3) выполнено по меньшей мере одно отверстие (13), закрытое полупроницаемой мембраной (14), предоставляющей возможность хранения продуктов в регулируемой атмосфере.
