Шкаф для хранения продуктов и способ продажи замороженных и/или охлажденных продуктов из запирающегося таким образом шкафа для хранения продуктов

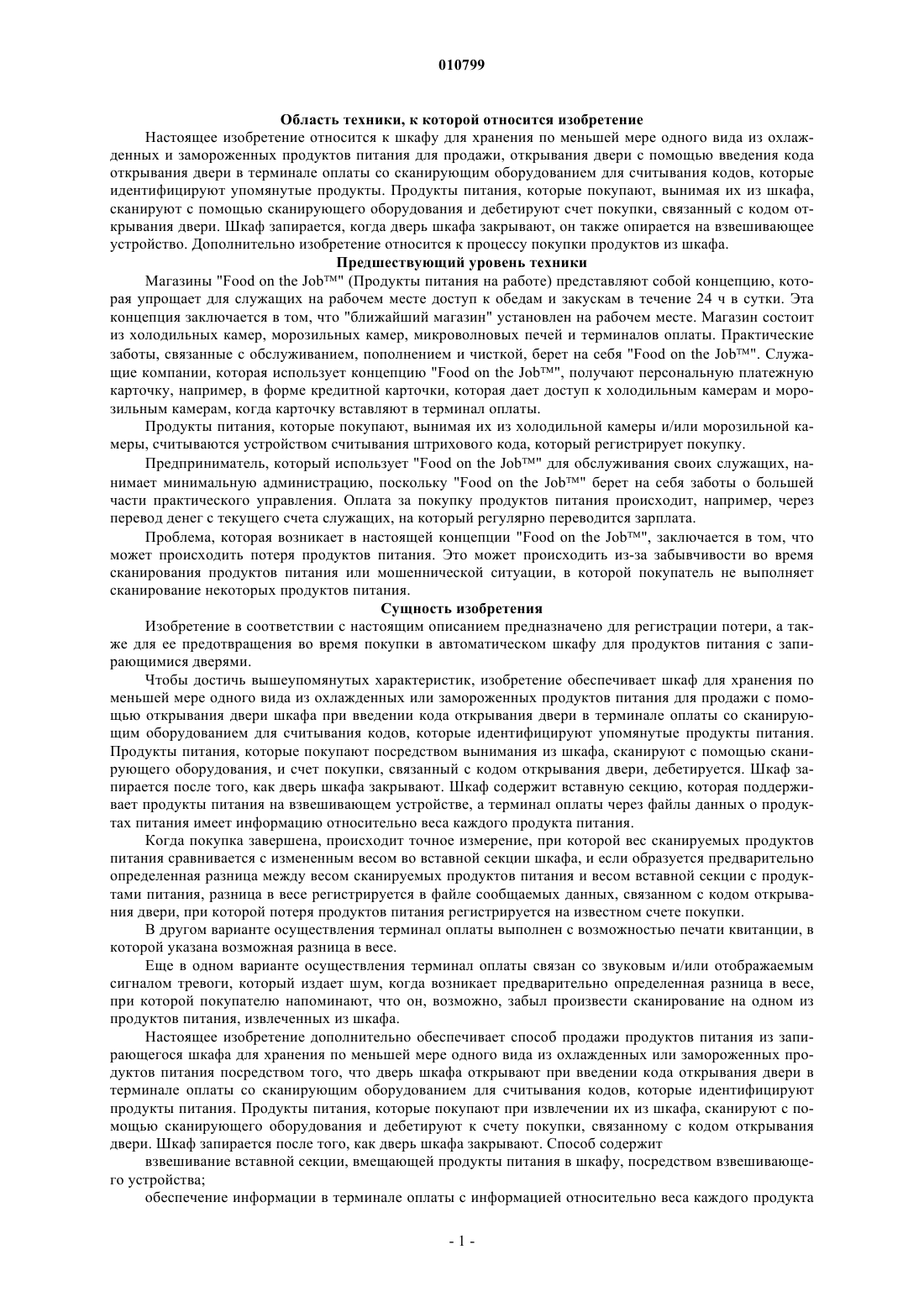

010799 Область техники, к которой относится изобретение Настоящее изобретение относится к шкафу для хранения по меньшей мере одного вида из охлажденных и замороженных продуктов питания для продажи, открывания двери с помощью введения кода открывания двери в терминале оплаты со сканирующим оборудованием для считывания кодов, которые идентифицируют упомянутые продукты. Продукты питания, которые покупают, вынимая их из шкафа,сканируют с помощью сканирующего оборудования и дебетируют счет покупки, связанный с кодом открывания двери. Шкаф запирается, когда дверь шкафа закрывают, он также опирается на взвешивающее устройство. Дополнительно изобретение относится к процессу покупки продуктов из шкафа. Предшествующий уровень техники Магазины "Food on the Job" (Продукты питания на работе) представляют собой концепцию, которая упрощает для служащих на рабочем месте доступ к обедам и закускам в течение 24 ч в сутки. Эта концепция заключается в том, что "ближайший магазин" установлен на рабочем месте. Магазин состоит из холодильных камер, морозильных камер, микроволновых печей и терминалов оплаты. Практические заботы, связанные с обслуживанием, пополнением и чисткой, берет на себя "Food on the Job". Служащие компании, которая использует концепцию "Food on the Job", получают персональную платежную карточку, например, в форме кредитной карточки, которая дает доступ к холодильным камерам и морозильным камерам, когда карточку вставляют в терминал оплаты. Продукты питания, которые покупают, вынимая их из холодильной камеры и/или морозильной камеры, считываются устройством считывания штрихового кода, который регистрирует покупку. Предприниматель, который использует "Food on the Job" для обслуживания своих служащих, нанимает минимальную администрацию, поскольку "Food on the Job" берет на себя заботы о большей части практического управления. Оплата за покупку продуктов питания происходит, например, через перевод денег с текущего счета служащих, на который регулярно переводится зарплата. Проблема, которая возникает в настоящей концепции "Food on the Job", заключается в том, что может происходить потеря продуктов питания. Это может происходить из-за забывчивости во время сканирования продуктов питания или мошеннической ситуации, в которой покупатель не выполняет сканирование некоторых продуктов питания. Сущность изобретения Изобретение в соответствии с настоящим описанием предназначено для регистрации потери, а также для ее предотвращения во время покупки в автоматическом шкафу для продуктов питания с запирающимися дверями. Чтобы достичь вышеупомянутых характеристик, изобретение обеспечивает шкаф для хранения по меньшей мере одного вида из охлажденных или замороженных продуктов питания для продажи с помощью открывания двери шкафа при введении кода открывания двери в терминале оплаты со сканирующим оборудованием для считывания кодов, которые идентифицируют упомянутые продукты питания. Продукты питания, которые покупают посредством вынимания из шкафа, сканируют с помощью сканирующего оборудования, и счет покупки, связанный с кодом открывания двери, дебетируется. Шкаф запирается после того, как дверь шкафа закрывают. Шкаф содержит вставную секцию, которая поддерживает продукты питания на взвешивающем устройстве, а терминал оплаты через файлы данных о продуктах питания имеет информацию относительно веса каждого продукта питания. Когда покупка завершена, происходит точное измерение, при которой вес сканируемых продуктов питания сравнивается с измененным весом во вставной секции шкафа, и если образуется предварительно определенная разница между весом сканируемых продуктов питания и весом вставной секции с продуктами питания, разница в весе регистрируется в файле сообщаемых данных, связанном с кодом открывания двери, при которой потеря продуктов питания регистрируется на известном счете покупки. В другом варианте осуществления терминал оплаты выполнен с возможностью печати квитанции, в которой указана возможная разница в весе. Еще в одном варианте осуществления терминал оплаты связан со звуковым и/или отображаемым сигналом тревоги, который издает шум, когда возникает предварительно определенная разница в весе,при которой покупателю напоминают, что он, возможно, забыл произвести сканирование на одном из продуктов питания, извлеченных из шкафа. Настоящее изобретение дополнительно обеспечивает способ продажи продуктов питания из запирающегося шкафа для хранения по меньшей мере одного вида из охлажденных или замороженных продуктов питания посредством того, что дверь шкафа открывают при введении кода открывания двери в терминале оплаты со сканирующим оборудованием для считывания кодов, которые идентифицируют продукты питания. Продукты питания, которые покупают при извлечении их из шкафа, сканируют с помощью сканирующего оборудования и дебетируют к счету покупки, связанному с кодом открывания двери. Шкаф запирается после того, как дверь шкафа закрывают. Способ содержит взвешивание вставной секции, вмещающей продукты питания в шкафу, посредством взвешивающего устройства; обеспечение информации в терминале оплаты с информацией относительно веса каждого продукта-1 010799 питания через файлы данных о продуктах питания; точное измерение взвешивающим устройством, когда покупка завершена, в котором вес сканируемых продуктов питания сравнивается с измененным весом вставной секции с продуктами питания в шкафу; и регистрацию разницы в весе, если возникает предварительно определенная разница между весом сканируемых продуктов питания и весом вставной секции, в файле сообщаемых данных, связанном с кодом открывания двери, в котором потеря продуктов питания регистрируется на известном счете покупки. Настоящее изобретение дополнительно содержит варианты осуществления способа в соответствии с прилагаемыми зависимыми пунктами формулы изобретения. Краткое описание чертежей На протяжении всего текста для лучшего понимания настоящего изобретения с его вариантами осуществления и приведенными примерами делается сноска на прилагаемые чертежи, на которых фиг. 1 иллюстрирует магазин в соответствии с предпосылками создания изобретения; фиг. 2 иллюстрирует шкаф для хранения продуктов с датчиками веса в соответствии с настоящим изобретением; и фиг. 3 иллюстрирует шкаф для хранения продуктов на изображении в разобранном виде в соответствии с фиг. 2. Подробное описание предпочтительных вариантов осуществления Концепция "Food on the Job" относится к концепции, которая просто и легко дает доступ к "Продуктам питания и напиткам в течение 24 ч в сутки". Концепция заключается в продуктах питания, оборудовании и обслуживании. Продукты питания представляют собой известные торговые марки от крупных поставщиков. Оборудование производится фирмой "Food on the Job", и эта система функционирует вместе с обслуживанием, которое получает клиент. Фиг. 1 иллюстрирует магазин 10 в соответствии с предпосылками создания изобретения. "Food onthe Job" представляет собой магазин 10 в соответствии с настоящим изобретением, который содержит холодильную камеру 12, морозильную камеру 14 с блокирующим устройством для каждой двери шкафа,терминал 18 оплаты со сканирующим устройством 20 и стойку/шкаф 16 с микроволновыми печами. Все оборудование встроено в деревянный шкаф в соответствии с вариантом осуществления. Магазин 10 размещен на рабочем месте/месте продажи, в котором охлажденные и замороженные продукты 22, 24 питания, соответственно, поставляются в холодильную камеру и морозильную камеру 12, 14 с периодичностью поставок, основанной на использовании/продажах из шкафа 12, 14. В связи с этим извлекается информация из системы/терминала 18 оплаты. Потребитель делает покупки в магазине 10, например, с помощью платежной карточки, где они регистрируются или вносятся в систему на бланке с одобрением для оплаты, например, через прямой процесс дебетирования, такой как автожиро(autogiro). Таким образом, потребитель получает доступ для покупки посредством снятия денег со счета со своей платежной карточки в терминале 18 оплаты. Это идентифицируется в файле регистрации карточек, и двери морозильной камеры/холодильной камеры отпираются, при этом потребитель вынимает продукты 22, 24 питания, которые он желает купить, и считывает штриховой код продуктов питания с помощью сканирующего устройства 20. Система 18 оплаты имеет информацию через файлы продуктов питания о весе каждого продукта питания. Когда покупка завершена и чашка весов становится стабильной, делается точное измерение, где сканируемый продукт питания сравнивается с изменением в весе содержания шкафов 12, 14 в соответствии с настоящим изобретением. Дверь шкафа запирается, например, через 25 с после того, как дверь снова была закрыта, через функцию реле времени. При возникновении разницы в файле сообщаемых данных регистрируется отклонение, и потребителю дают определенную квитанцию для покупки, если оплата не регистрируется, например, в течение 80 с. Предпочтительно на запрос клиента через терминал выдавать квитанции после корректирования завершенной покупки. В другом варианте осуществления дверь запирается прежде, чем регистрируется покупка, т.е. никакая функция времени не определяет, когда запирать дверь после ее закрытия. Обслуживание, которое поставляется с концепцией "Food on the Job", содержит составление инвентарной описи наличных материальных запасов каждого шкафа 12, 14, 16 через равные промежутки времени. При необходимости дополнительного учета и отправки информации для потребителя, оплата происходит через банковский перевод с текущего счета, на который регулярно переводится зарплата потребителей, на банковский счет "Food on the Job" или аналогичным образом. Фиг. 2 иллюстрирует вставную секцию 15 для вмещения продуктов питания в шкафу 12, 14 для хранения продуктов в варианте осуществления согласно настоящему изобретению, выполненную над датчиками 30 веса ("динамометрическими элементами"), установленными на адаптационной опорной части 32 с адаптационной пластиной 34 для датчиков 30 веса, в котором датчики веса поддерживают вставную секцию 15 в холодильной камере или морозильной камере 12, 14 соответственно, в котором получают и регистрируют точные измерения веса и различий в весе, когда продукты 22, 24 питания вы-2 010799 нимают из шкафа 12, 14, чтобы обеспечивать возможность обнаружения потери продуктов 22, 24 питания. Датчики 30 веса предлагаются для продажи многими компаниями, которые не указаны, поскольку изобретение не ограничено использованием изделий имеющихся поставщиков. Датчики, которые могут быть выбраны для реализации настоящего изобретения, а также те, которые представлены в данном описании, поставляются компанией Revere Transducers Europe BV под названием "Динамометрический элемент высокой точности типа SHB" с названием модели SHBxR-50kg-C3-SC. Фиг. 3 иллюстрирует вставную секцию 15 в шкафу 12, 14 для хранения продуктов на изображении в разобранном виде в соответствии с фиг. 2, здесь подробно показано, как датчики 30 веса в количестве трех штук с чувствительными к давлению плунжерами 36 симметрично размещены на адаптационной опорной части 32 с адаптационной пластиной 34. Симметрия в данном описании связана с поршнями 36,размещенными напротив нижней пластины вставной секции 15 в шкафу 12, 14. Датчики 30 веса связаны с системой 18 оплаты для электронной регистрации различий в весе, а также точного измерения (не показано). Специалисту в данной области техники должно быть понятно, как было упомянуто, что могут использоваться устройства измерения веса, отличающиеся от показанных в данном описании, для той же самой цели, что и датчики 30 веса. Было показано, что для получения лучшего равновесия для взвешивания с помощью датчиков 30 веса предпочтительно выполнять упомянутую симметрию с нечетным количеством датчиков 30, в данном описании с тремя датчиками 30 веса, выполненными симметрично на адаптационной опорной части 32 с ее пластиной, что дает более точное взвешивание (вес лучше распределен по датчикам), чем симметрию, достигаемую с четырьмя датчиками 30 веса. Чтобы достичь вышеупомянутого, изобретение обеспечивает шкаф для хранения по меньшей мере одного вида из охлажденных или замороженных продуктов 12, 14 питания, соответственно, для продажи при открывании двери шкафа при введении кода открывания двери в терминале 18 оплаты со сканирующим оборудованием 30 для считывания кодов, которое идентифицирует продукты 22, 24 питания. Продукты 22, 24 питания, которые покупают, вынимая их из шкафа, сканируют с помощью сканирующего оборудования 29, и счет покупки, связанный с кодом открывания двери, дебетируется. Шкаф 12, 14 запирается, когда дверь шкафа закрывают. Шкаф содержит вставную секцию 15, которая опирается на взвешивающее устройство 30, а система 18 оплаты через файлы данных о продуктах питания имеет информацию относительно веса каждого продукта 22, 24 питания. Когда покупка завершена, происходит точное измерение, при котором вес сканируемых продуктов 22, 24 питания сравнивается с изменившемся весом вставной секции 15 с продуктами питания в шкафу 12, 14, и если возникает предварительно определенная разница между весом сканируемых продуктов 22,24 питания и вставной секцией в весе шкафов 12, 14, разница в весе регистрируется в файле сообщаемых данных, связанном с кодом открывания двери, в котором потеря продуктов 22, 24 питания регистрируется на известном счете покупки. Самая низкая предварительно определенная разница в весе в одном варианте осуществления составляет продукт питания в шкафу, который имеет наименьший вес из всех продуктов питания. Другой вариант осуществления предусматривает, что терминал 18 оплаты печатает квитанцию, когда отмечена возможная разница в весе. В дополнительном варианте осуществления обеспечено, что терминал 18 оплаты связан со звуковым и/или отображаемым сигналом тревоги, который издает шум, когда возникает предварительно определенная разница в весе, с помощью которого покупателю напоминают, что он, возможно, забыл просканировать один из продуктов питания, вынимаемых из шкафа 12, 14. Взвешивающее устройство в соответствии с настоящим изобретением проверяет, произошла ли разница, независимо от того, было ли что-нибудь извлечено из шкафа, т.е. была ли открыта дверь шкафа. Дополнительно взвешивающее устройство делает скидку на тару и восстанавливает отрицательный вес из данных файла продуктов питания для извлеченного продукта питания в соответствии с вариантом осуществления настоящего изобретения. Допуск разницы в весе, который может быть точно измерен индивидуально для каждого проданного продукта питания и зарегистрирован в файле продуктов питания, например, для продукта питания,который весит 30 г, может иметь приемлемый допуск погрешности/вариацию веса, который составляет 2 г, а для продукта питания, который весит 450 г, можно позволять допуск погрешности 10 г, в то время как допуск погрешности 30 г не может допускаться, поскольку один из продуктов питания весит только 30 г. Терминалы 18 оплаты связаны в одном варианте осуществления с центральным служебным процессором (не показан) для регистрации покупок, необходимых для пополнения шкафа 12, 14, и других регистрируемых сроков через соединение GSM (глобальной системы мобильной связи) (не показано) со служебным процессором. В соответствии с настоящим изобретением, на взвешивающем устройстве размещена вставная секция 15. Естественно, точно также возможно взвешивать весь шкаф 12, 14. Настоящее изобретение не ограничено вариантами осуществления и приведенными примерами, ко-3 010799 торые описаны в данном описании, а скорее оно сформулировано в прилагаемой формуле изобретения,которая для специалистов в данной области техники определяет дополнительные варианты осуществления. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шкаф (12, 14) для хранения по меньшей мере одного вида из охлажденных и замороженных продуктов (22, 24) питания для продажи с помощью открывания двери шкафа при введении кода открывания двери в терминале (18) оплаты со сканирующим оборудованием (20) для считывания кодов, идентифицирующих упомянутые продукты (22, 24) питания, где продукты питания, которые покупают посредством вынимания их из шкафа (12, 14), сканируются с помощью сканирующего оборудования (20) и дебетируют к счету покупки, связанному с кодом открывания двери, при этом шкаф (12, 14) запирается после того, как дверь шкафа закрывают, отличающийся тем, что он содержит вставную секцию (15) для вмещения продуктов питания в шкафу (12, 14), которая выполнена опирающейся на взвешивающее устройство (30), файлы данных о продуктах питания в терминале (18) оплаты с информацией относительно веса каждого продукта питания, при этом взвешивающее устройство, когда покупка завершена, выполнено с возможностью проводить точное измерение, в котором вес сканируемых продуктов (22, 24) питания сравнивается с измененным весом вставной секции (15) в шкафу (12, 14), и файл сообщаемых данных, связанный с кодом открывания двери, для регистрации разницы в весе, если возникает предварительно определенная разница между весом сканируемых продуктов (22, 24) питания и весом вставной секции (15), в котором потеря продуктов питания регистрируется на известном счете покупки. 2. Шкаф по п.1, отличающийся тем, что терминал (18) оплаты выполнен с возможностью печатать квитанцию, когда отмечена возможная разница в весе. 3. Шкаф по любому из предыдущих пунктов, отличающийся тем, что терминал оплаты связан со средством звукового и/или отображаемого сигнала тревоги, который издает шум, когда возникает предварительно определенная разница в весе, в котором покупателю напоминают, что он, возможно, забыл просканировать один из продуктов питания, извлеченных из шкафа. 4. Шкаф по п.1, отличающийся тем, что взвешивающее устройство (30) содержит три датчика (30) веса, симметрично выполненных на адаптационной опорной части (32) с ее пластиной (34) для осуществления более точного взвешивания, в котором вес лучше распределен по датчикам (30). 5. Способ продажи продуктов (22, 24) питания из запирающегося шкафа (12, 14) для хранения по меньшей мере одного вида из охлажденных и замороженных продуктов питания, в котором дверь шкафа открывают при введении кода открывания двери в терминале (18) оплаты со сканирующим оборудованием (20) для считывания кодов, идентифицирующих упомянутые продукты (22, 24) питания, в котором продукты питания, которые покупают посредством вынимания их из шкафа, сканируют с помощью сканирующего оборудования (20) и дебетируют к счету покупки, связанному с кодом открывания двери, и в котором шкаф запирается после того, как дверь шкафа закрывают, отличающийся тем, что взвешивают вставную секцию (15), вмещающую продукты питания в шкафу (12, 14), посредством взвешивающего устройства (30), обеспечивают информацию в терминале (18) оплаты относительно веса каждого продукта (22, 24) питания через файлы данных о продуктах питания, проводят точное измерение взвешивающего устройства (30), когда покупка завершена, в котором вес сканируемых продуктов (22, 24) питания сравнивается с измененным весом вставной секции (15) в шкафу (12, 14), и регистрируют разницу в весе,если возникает предварительно определенная разница между весом сканируемых продуктов питания и весом вставной секции (15), в файле сообщаемых данных, связанном с кодом открывания двери, в котором потеря продуктов (22, 24) питания регистрируется на известном счете покупки. 6. Способ по п.5, отличающийся тем, что самая низкая упомянутая определенная разница в весе сравнивается с продуктами питания в шкафу, веса которых являются наименьшими из всех продуктов питания. 7. Способ по любому из пп.5 и 6, отличающийся тем, что печатают квитанции терминалом оплаты,где отмечается возможная разница в весе. 8. Способ по пп.5-7, отличающийся тем, что соединяют терминал оплаты со средством звукового и/или отображаемого сигнала тревоги, которое издает шум, когда возникает предварительно определенная разница в весе, чтобы напомнить покупателю, что он, возможно, забыл просканировать один из продуктов питания, извлеченных из шкафа. 9. Способ по пп.5-8, отличающийся тем, что допуски разницы в весе точно измеряют для каждого единичного продукта питания, предлагаемого для продажи, и регистрируют в файле данных о продуктах питания. 10. Способ по п.5, отличающийся расположением взвешивающего устройства (30), которое содержит три датчика (30) веса, симметрично выполненных на адаптационной опорной части (32) с ее пластиной (34), производящей более точное взвешивание, в котором вес лучше разделяется по датчикам (30).
