Усовершенствованное устройство для введения лекарственного средства

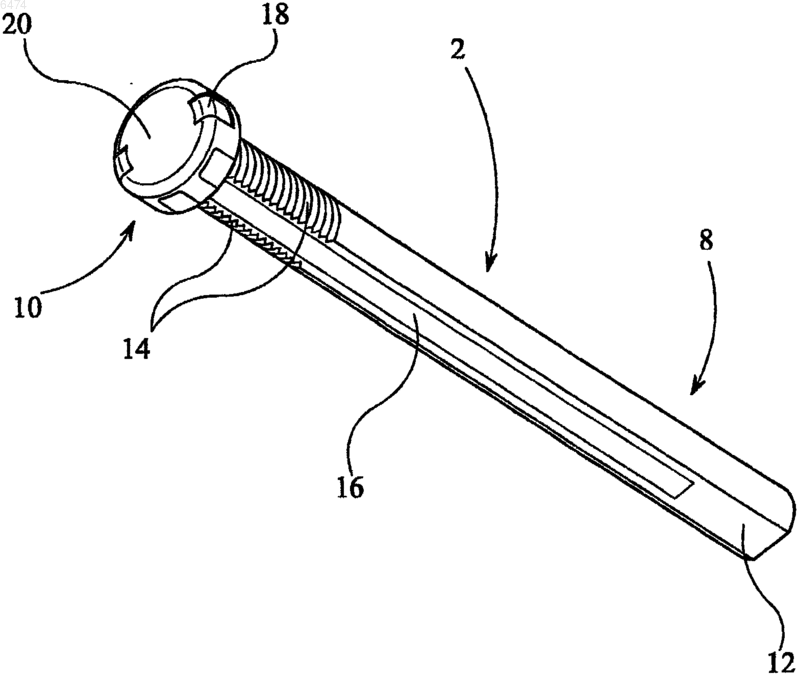

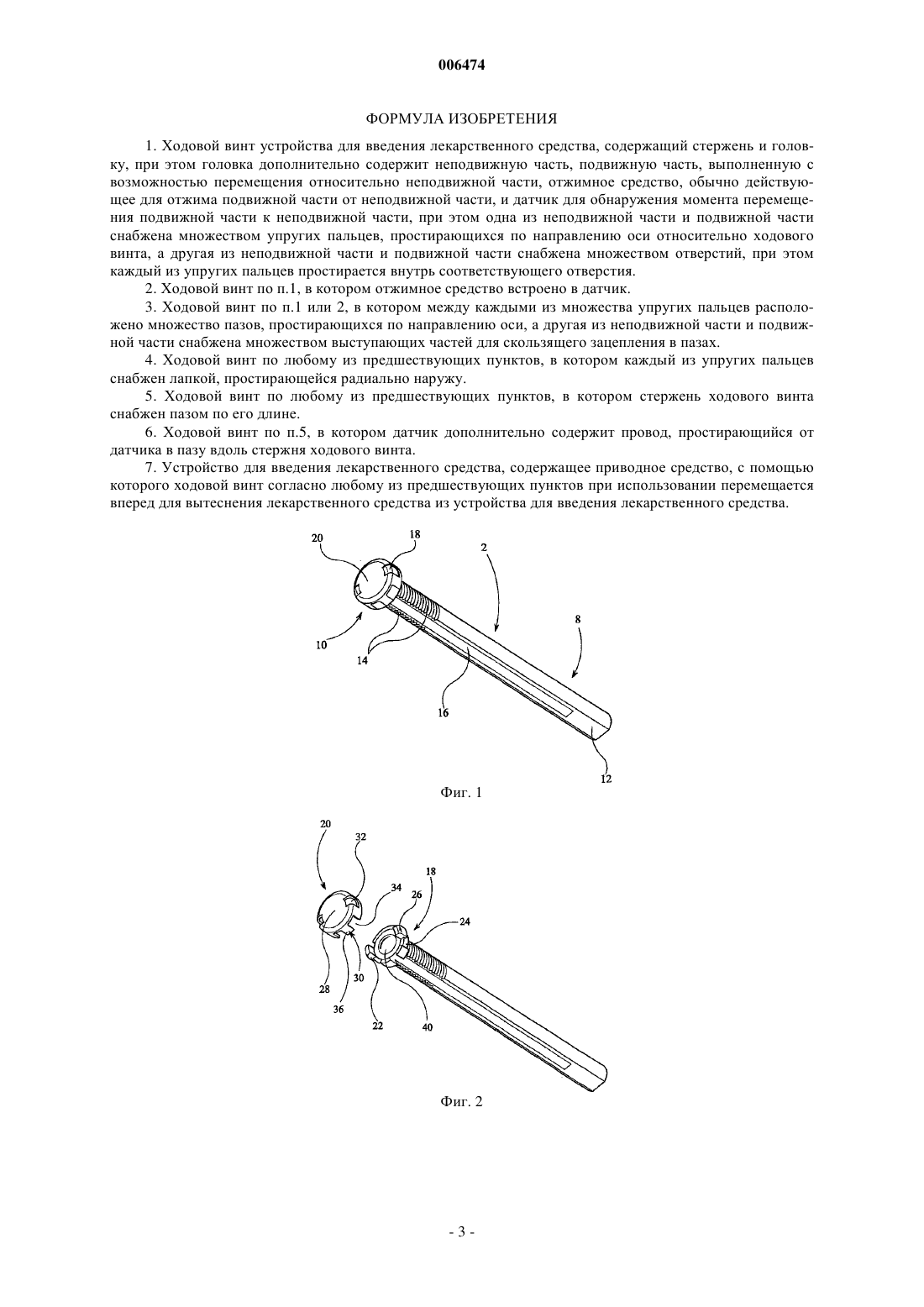

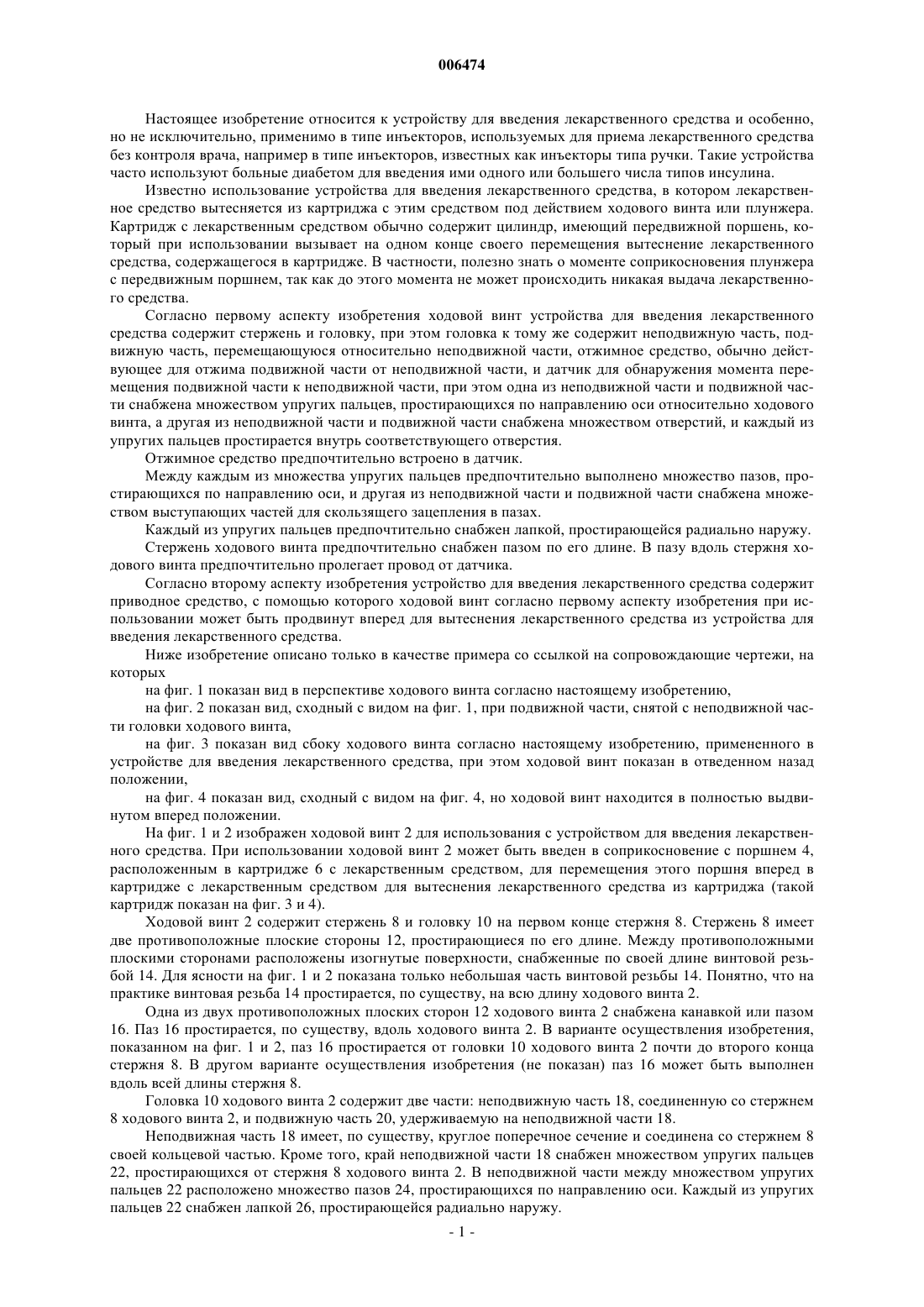

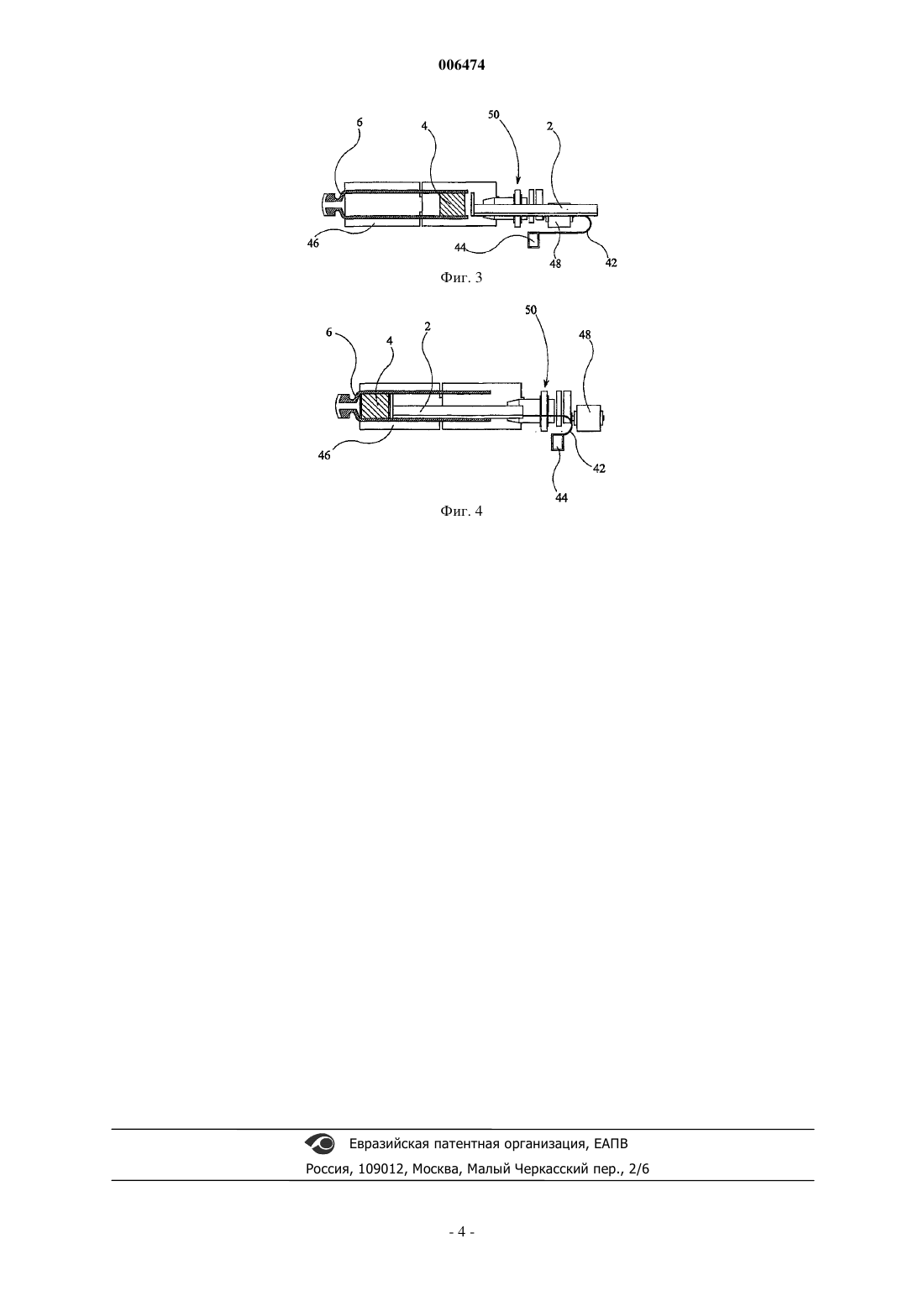

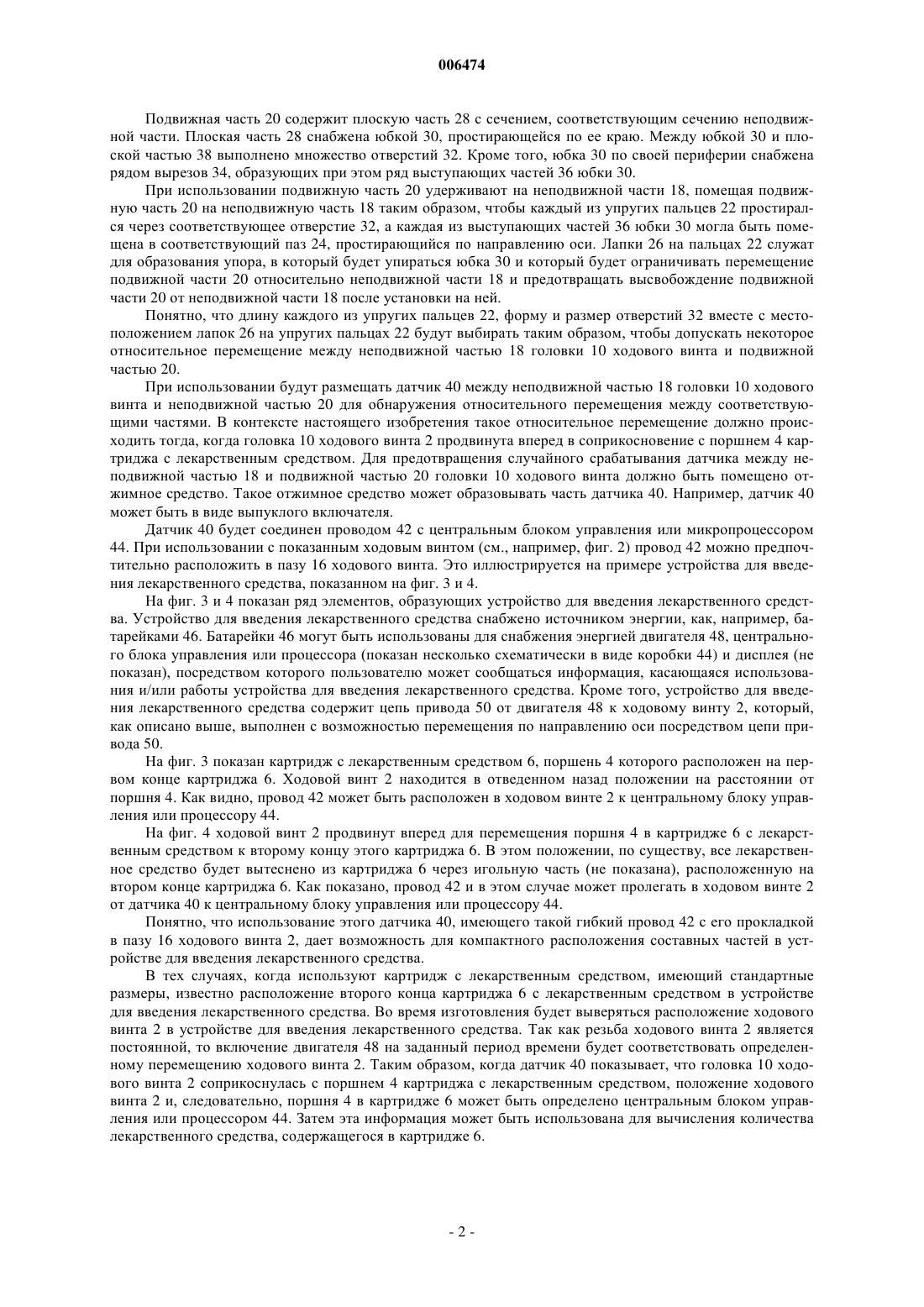

006474 Настоящее изобретение относится к устройству для введения лекарственного средства и особенно,но не исключительно, применимо в типе инъекторов, используемых для приема лекарственного средства без контроля врача, например в типе инъекторов, известных как инъекторы типа ручки. Такие устройства часто используют больные диабетом для введения ими одного или большего числа типов инсулина. Известно использование устройства для введения лекарственного средства, в котором лекарственное средство вытесняется из картриджа с этим средством под действием ходового винта или плунжера. Картридж с лекарственным средством обычно содержит цилиндр, имеющий передвижной поршень, который при использовании вызывает на одном конце своего перемещения вытеснение лекарственного средства, содержащегося в картридже. В частности, полезно знать о моменте соприкосновения плунжера с передвижным поршнем, так как до этого момента не может происходить никакая выдача лекарственного средства. Согласно первому аспекту изобретения ходовой винт устройства для введения лекарственного средства содержит стержень и головку, при этом головка к тому же содержит неподвижную часть, подвижную часть, перемещающуюся относительно неподвижной части, отжимное средство, обычно действующее для отжима подвижной части от неподвижной части, и датчик для обнаружения момента перемещения подвижной части к неподвижной части, при этом одна из неподвижной части и подвижной части снабжена множеством упругих пальцев, простирающихся по направлению оси относительно ходового винта, а другая из неподвижной части и подвижной части снабжена множеством отверстий, и каждый из упругих пальцев простирается внутрь соответствующего отверстия. Отжимное средство предпочтительно встроено в датчик. Между каждым из множества упругих пальцев предпочтительно выполнено множество пазов, простирающихся по направлению оси, и другая из неподвижной части и подвижной части снабжена множеством выступающих частей для скользящего зацепления в пазах. Каждый из упругих пальцев предпочтительно снабжен лапкой, простирающейся радиально наружу. Стержень ходового винта предпочтительно снабжен пазом по его длине. В пазу вдоль стержня ходового винта предпочтительно пролегает провод от датчика. Согласно второму аспекту изобретения устройство для введения лекарственного средства содержит приводное средство, с помощью которого ходовой винт согласно первому аспекту изобретения при использовании может быть продвинут вперед для вытеснения лекарственного средства из устройства для введения лекарственного средства. Ниже изобретение описано только в качестве примера со ссылкой на сопровождающие чертежи, на которых на фиг. 1 показан вид в перспективе ходового винта согласно настоящему изобретению,на фиг. 2 показан вид, сходный с видом на фиг. 1, при подвижной части, снятой с неподвижной части головки ходового винта,на фиг. 3 показан вид сбоку ходового винта согласно настоящему изобретению, примененного в устройстве для введения лекарственного средства, при этом ходовой винт показан в отведенном назад положении,на фиг. 4 показан вид, сходный с видом на фиг. 4, но ходовой винт находится в полностью выдвинутом вперед положении. На фиг. 1 и 2 изображен ходовой винт 2 для использования с устройством для введения лекарственного средства. При использовании ходовой винт 2 может быть введен в соприкосновение с поршнем 4,расположенным в картридже 6 с лекарственным средством, для перемещения этого поршня вперед в картридже с лекарственным средством для вытеснения лекарственного средства из картриджа (такой картридж показан на фиг. 3 и 4). Ходовой винт 2 содержит стержень 8 и головку 10 на первом конце стержня 8. Стержень 8 имеет две противоположные плоские стороны 12, простирающиеся по его длине. Между противоположными плоскими сторонами расположены изогнутые поверхности, снабженные по своей длине винтовой резьбой 14. Для ясности на фиг. 1 и 2 показана только небольшая часть винтовой резьбы 14. Понятно, что на практике винтовая резьба 14 простирается, по существу, на всю длину ходового винта 2. Одна из двух противоположных плоских сторон 12 ходового винта 2 снабжена канавкой или пазом 16. Паз 16 простирается, по существу, вдоль ходового винта 2. В варианте осуществления изобретения,показанном на фиг. 1 и 2, паз 16 простирается от головки 10 ходового винта 2 почти до второго конца стержня 8. В другом варианте осуществления изобретения (не показан) паз 16 может быть выполнен вдоль всей длины стержня 8. Головка 10 ходового винта 2 содержит две части: неподвижную часть 18, соединенную со стержнем 8 ходового винта 2, и подвижную часть 20, удерживаемую на неподвижной части 18. Неподвижная часть 18 имеет, по существу, круглое поперечное сечение и соединена со стержнем 8 своей кольцевой частью. Кроме того, край неподвижной части 18 снабжен множеством упругих пальцев 22, простирающихся от стержня 8 ходового винта 2. В неподвижной части между множеством упругих пальцев 22 расположено множество пазов 24, простирающихся по направлению оси. Каждый из упругих пальцев 22 снабжен лапкой 26, простирающейся радиально наружу.-1 006474 Подвижная часть 20 содержит плоскую часть 28 с сечением, соответствующим сечению неподвижной части. Плоская часть 28 снабжена юбкой 30, простирающейся по ее краю. Между юбкой 30 и плоской частью 38 выполнено множество отверстий 32. Кроме того, юбка 30 по своей периферии снабжена рядом вырезов 34, образующих при этом ряд выступающих частей 36 юбки 30. При использовании подвижную часть 20 удерживают на неподвижной части 18, помещая подвижную часть 20 на неподвижную часть 18 таким образом, чтобы каждый из упругих пальцев 22 простирался через соответствующее отверстие 32, а каждая из выступающих частей 36 юбки 30 могла быть помещена в соответствующий паз 24, простирающийся по направлению оси. Лапки 26 на пальцах 22 служат для образования упора, в который будет упираться юбка 30 и который будет ограничивать перемещение подвижной части 20 относительно неподвижной части 18 и предотвращать высвобождение подвижной части 20 от неподвижной части 18 после установки на ней. Понятно, что длину каждого из упругих пальцев 22, форму и размер отверстий 32 вместе с местоположением лапок 26 на упругих пальцах 22 будут выбирать таким образом, чтобы допускать некоторое относительное перемещение между неподвижной частью 18 головки 10 ходового винта и подвижной частью 20. При использовании будут размещать датчик 40 между неподвижной частью 18 головки 10 ходового винта и неподвижной частью 20 для обнаружения относительного перемещения между соответствующими частями. В контексте настоящего изобретения такое относительное перемещение должно происходить тогда, когда головка 10 ходового винта 2 продвинута вперед в соприкосновение с поршнем 4 картриджа с лекарственным средством. Для предотвращения случайного срабатывания датчика между неподвижной частью 18 и подвижной частью 20 головки 10 ходового винта должно быть помещено отжимное средство. Такое отжимное средство может образовывать часть датчика 40. Например, датчик 40 может быть в виде выпуклого включателя. Датчик 40 будет соединен проводом 42 с центральным блоком управления или микропроцессором 44. При использовании с показанным ходовым винтом (см., например, фиг. 2) провод 42 можно предпочтительно расположить в пазу 16 ходового винта. Это иллюстрируется на примере устройства для введения лекарственного средства, показанном на фиг. 3 и 4. На фиг. 3 и 4 показан ряд элементов, образующих устройство для введения лекарственного средства. Устройство для введения лекарственного средства снабжено источником энергии, как, например, батарейками 46. Батарейки 46 могут быть использованы для снабжения энергией двигателя 48, центрального блока управления или процессора (показан несколько схематически в виде коробки 44) и дисплея (не показан), посредством которого пользователю может сообщаться информация, касающаяся использования и/или работы устройства для введения лекарственного средства. Кроме того, устройство для введения лекарственного средства содержит цепь привода 50 от двигателя 48 к ходовому винту 2, который,как описано выше, выполнен с возможностью перемещения по направлению оси посредством цепи привода 50. На фиг. 3 показан картридж с лекарственным средством 6, поршень 4 которого расположен на первом конце картриджа 6. Ходовой винт 2 находится в отведенном назад положении на расстоянии от поршня 4. Как видно, провод 42 может быть расположен в ходовом винте 2 к центральному блоку управления или процессору 44. На фиг. 4 ходовой винт 2 продвинут вперед для перемещения поршня 4 в картридже 6 с лекарственным средством к второму концу этого картриджа 6. В этом положении, по существу, все лекарственное средство будет вытеснено из картриджа 6 через игольную часть (не показана), расположенную на втором конце картриджа 6. Как показано, провод 42 и в этом случае может пролегать в ходовом винте 2 от датчика 40 к центральному блоку управления или процессору 44. Понятно, что использование этого датчика 40, имеющего такой гибкий провод 42 с его прокладкой в пазу 16 ходового винта 2, дает возможность для компактного расположения составных частей в устройстве для введения лекарственного средства. В тех случаях, когда используют картридж с лекарственным средством, имеющий стандартные размеры, известно расположение второго конца картриджа 6 с лекарственным средством в устройстве для введения лекарственного средства. Во время изготовления будет выверяться расположение ходового винта 2 в устройстве для введения лекарственного средства. Так как резьба ходового винта 2 является постоянной, то включение двигателя 48 на заданный период времени будет соответствовать определенному перемещению ходового винта 2. Таким образом, когда датчик 40 показывает, что головка 10 ходового винта 2 соприкоснулась с поршнем 4 картриджа с лекарственным средством, положение ходового винта 2 и, следовательно, поршня 4 в картридже 6 может быть определено центральным блоком управления или процессором 44. Затем эта информация может быть использована для вычисления количества лекарственного средства, содержащегося в картридже 6.-2 006474 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ходовой винт устройства для введения лекарственного средства, содержащий стержень и головку, при этом головка дополнительно содержит неподвижную часть, подвижную часть, выполненную с возможностью перемещения относительно неподвижной части, отжимное средство, обычно действующее для отжима подвижной части от неподвижной части, и датчик для обнаружения момента перемещения подвижной части к неподвижной части, при этом одна из неподвижной части и подвижной части снабжена множеством упругих пальцев, простирающихся по направлению оси относительно ходового винта, а другая из неподвижной части и подвижной части снабжена множеством отверстий, при этом каждый из упругих пальцев простирается внутрь соответствующего отверстия. 2. Ходовой винт по п.1, в котором отжимное средство встроено в датчик. 3. Ходовой винт по п.1 или 2, в котором между каждыми из множества упругих пальцев расположено множество пазов, простирающихся по направлению оси, а другая из неподвижной части и подвижной части снабжена множеством выступающих частей для скользящего зацепления в пазах. 4. Ходовой винт по любому из предшествующих пунктов, в котором каждый из упругих пальцев снабжен лапкой, простирающейся радиально наружу. 5. Ходовой винт по любому из предшествующих пунктов, в котором стержень ходового винта снабжен пазом по его длине. 6. Ходовой винт по п.5, в котором датчик дополнительно содержит провод, простирающийся от датчика в пазу вдоль стержня ходового винта. 7. Устройство для введения лекарственного средства, содержащее приводное средство, с помощью которого ходовой винт согласно любому из предшествующих пунктов при использовании перемещается вперед для вытеснения лекарственного средства из устройства для введения лекарственного средства.
