Устройство для инъекции лекарственного средства и усовершенствования, относящиеся к этому устройству

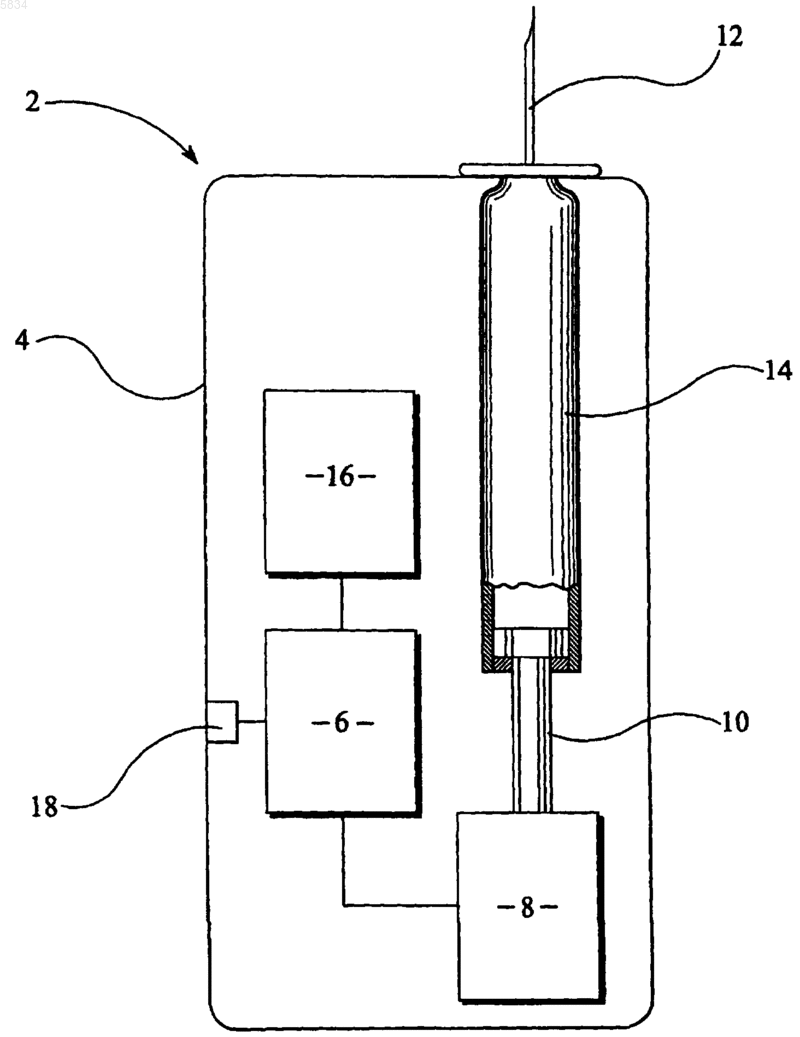

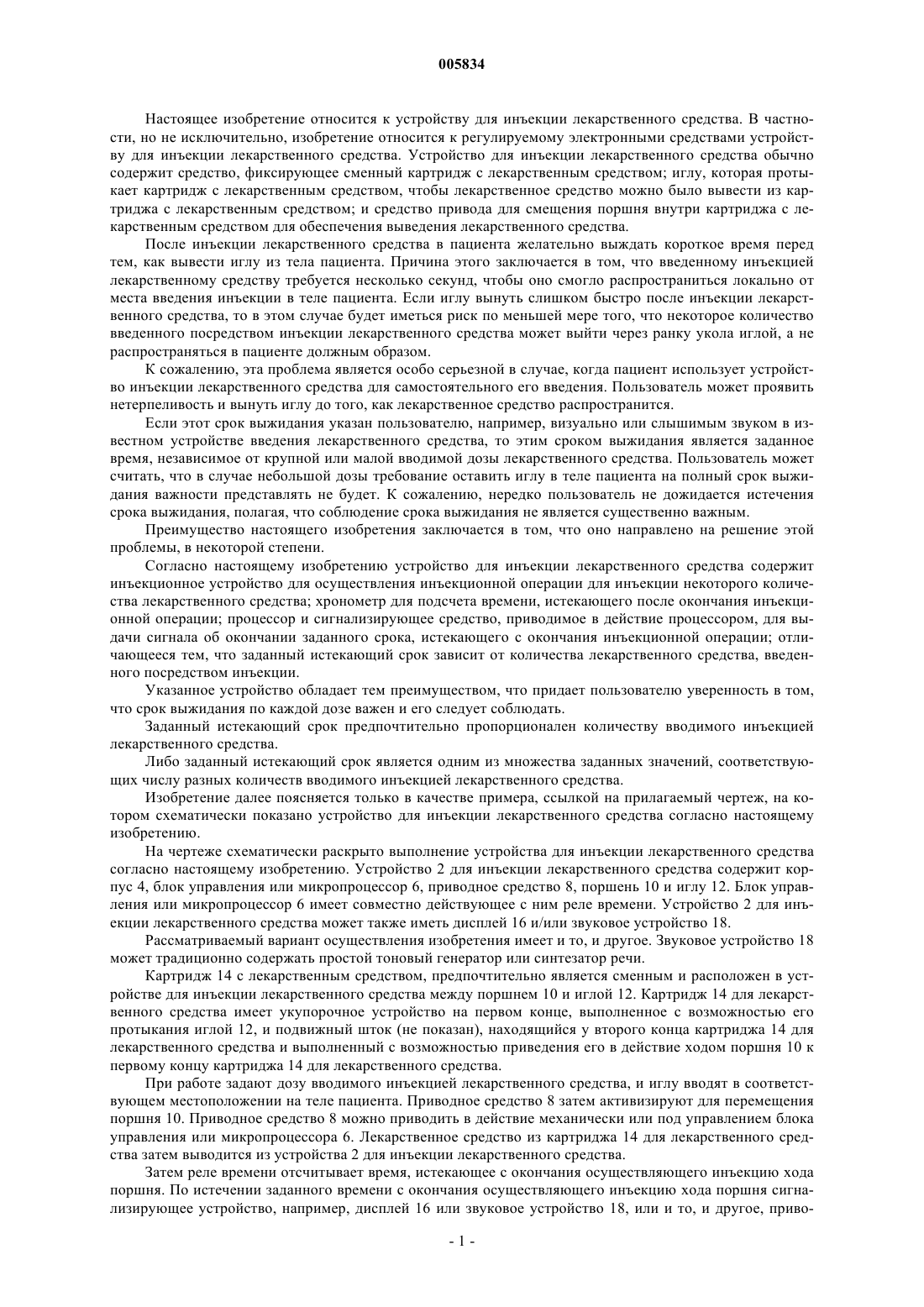

005834 Настоящее изобретение относится к устройству для инъекции лекарственного средства. В частности, но не исключительно, изобретение относится к регулируемому электронными средствами устройству для инъекции лекарственного средства. Устройство для инъекции лекарственного средства обычно содержит средство, фиксирующее сменный картридж с лекарственным средством; иглу, которая протыкает картридж с лекарственным средством, чтобы лекарственное средство можно было вывести из картриджа с лекарственным средством; и средство привода для смещения поршня внутри картриджа с лекарственным средством для обеспечения выведения лекарственного средства. После инъекции лекарственного средства в пациента желательно выждать короткое время перед тем, как вывести иглу из тела пациента. Причина этого заключается в том, что введенному инъекцией лекарственному средству требуется несколько секунд, чтобы оно смогло распространиться локально от места введения инъекции в теле пациента. Если иглу вынуть слишком быстро после инъекции лекарственного средства, то в этом случае будет иметься риск по меньшей мере того, что некоторое количество введенного посредством инъекции лекарственного средства может выйти через ранку укола иглой, а не распространяться в пациенте должным образом. К сожалению, эта проблема является особо серьезной в случае, когда пациент использует устройство инъекции лекарственного средства для самостоятельного его введения. Пользователь может проявить нетерпеливость и вынуть иглу до того, как лекарственное средство распространится. Если этот срок выжидания указан пользователю, например, визуально или слышимым звуком в известном устройстве введения лекарственного средства, то этим сроком выжидания является заданное время, независимое от крупной или малой вводимой дозы лекарственного средства. Пользователь может считать, что в случае небольшой дозы требование оставить иглу в теле пациента на полный срок выжидания важности представлять не будет. К сожалению, нередко пользователь не дожидается истечения срока выжидания, полагая, что соблюдение срока выжидания не является существенно важным. Преимущество настоящего изобретения заключается в том, что оно направлено на решение этой проблемы, в некоторой степени. Согласно настоящему изобретению устройство для инъекции лекарственного средства содержит инъекционное устройство для осуществления инъекционной операции для инъекции некоторого количества лекарственного средства; хронометр для подсчета времени, истекающего после окончания инъекционной операции; процессор и сигнализирующее средство, приводимое в действие процессором, для выдачи сигнала об окончании заданного срока, истекающего с окончания инъекционной операции; отличающееся тем, что заданный истекающий срок зависит от количества лекарственного средства, введенного посредством инъекции. Указанное устройство обладает тем преимуществом, что придает пользователю уверенность в том,что срок выжидания по каждой дозе важен и его следует соблюдать. Заданный истекающий срок предпочтительно пропорционален количеству вводимого инъекцией лекарственного средства. Либо заданный истекающий срок является одним из множества заданных значений, соответствующих числу разных количеств вводимого инъекцией лекарственного средства. Изобретение далее поясняется только в качестве примера, ссылкой на прилагаемый чертеж, на котором схематически показано устройство для инъекции лекарственного средства согласно настоящему изобретению. На чертеже схематически раскрыто выполнение устройства для инъекции лекарственного средства согласно настоящему изобретению. Устройство 2 для инъекции лекарственного средства содержит корпус 4, блок управления или микропроцессор 6, приводное средство 8, поршень 10 и иглу 12. Блок управления или микропроцессор 6 имеет совместно действующее с ним реле времени. Устройство 2 для инъекции лекарственного средства может также иметь дисплей 16 и/или звуковое устройство 18. Рассматриваемый вариант осуществления изобретения имеет и то, и другое. Звуковое устройство 18 может традиционно содержать простой тоновый генератор или синтезатор речи. Картридж 14 с лекарственным средством, предпочтительно является сменным и расположен в устройстве для инъекции лекарственного средства между поршнем 10 и иглой 12. Картридж 14 для лекарственного средства имеет укупорочное устройство на первом конце, выполненное с возможностью его протыкания иглой 12, и подвижный шток (не показан), находящийся у второго конца картриджа 14 для лекарственного средства и выполненный с возможностью приведения его в действие ходом поршня 10 к первому концу картриджа 14 для лекарственного средства. При работе задают дозу вводимого инъекцией лекарственного средства, и иглу вводят в соответствующем местоположении на теле пациента. Приводное средство 8 затем активизируют для перемещения поршня 10. Приводное средство 8 можно приводить в действие механически или под управлением блока управления или микропроцессора 6. Лекарственное средство из картриджа 14 для лекарственного средства затем выводится из устройства 2 для инъекции лекарственного средства. Затем реле времени отсчитывает время, истекающее с окончания осуществляющего инъекцию хода поршня. По истечении заданного времени с окончания осуществляющего инъекцию хода поршня сигнализирующее устройство, например, дисплей 16 или звуковое устройство 18, или и то, и другое, приво-1 005834 дятся в действие под управлением микропроцессора 6 и дают сигнал пользователю. Поэтому пользователь понимает, что иглу 12 тогда можно удалить, поскольку у лекарственного средства должно было быть достаточно времени, чтобы распространиться. Задаваемое время зависит от определенного для инъекции количества лекарственного средства. Значение задаваемого времени можно подсчитать микропроцессором 6 в соответствии с заданной функциональной зависимостью. Либо микропроцессор 6 можно запрограммировать, например, по справочной таблице на числа задаваемых значений (время распространения лекарственного средства), имеющих соответствие с возможными количествами лекарственного средства, которые можно ввести с помощью устройства 2 для инъекции лекарственного средства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для инъекции лекарственного средства, содержащее инъекционное устройство для осуществления инъекционной операции для инъекции заданного количества лекарственного средства; хронометр для подсчета времени, истекающего с окончания инъекционной операции; процессор и сигнализирующее средство, приводимое в действие процессором, для выдачи сигнала об окончании предварительно заданного срока, истекающего с окончания инъекционной операции, при этом предварительно заданный истекающий срок зависит от количества лекарственного средства, введенного инъекцией. 2. Устройство для инъекции лекарственного средства по п.1, в котором предварительно заданный истекающий срок пропорционален количеству вводимого инъекцией лекарственного средства. 3. Устройство для инъекции лекарственного средства по п.1, в котором предварительно заданным истекающим сроком является одно из множества заданных значений, соответствующих числу разных количеств лекарственного средства, вводимого инъекцией.
