Рукоятка лыжной палки

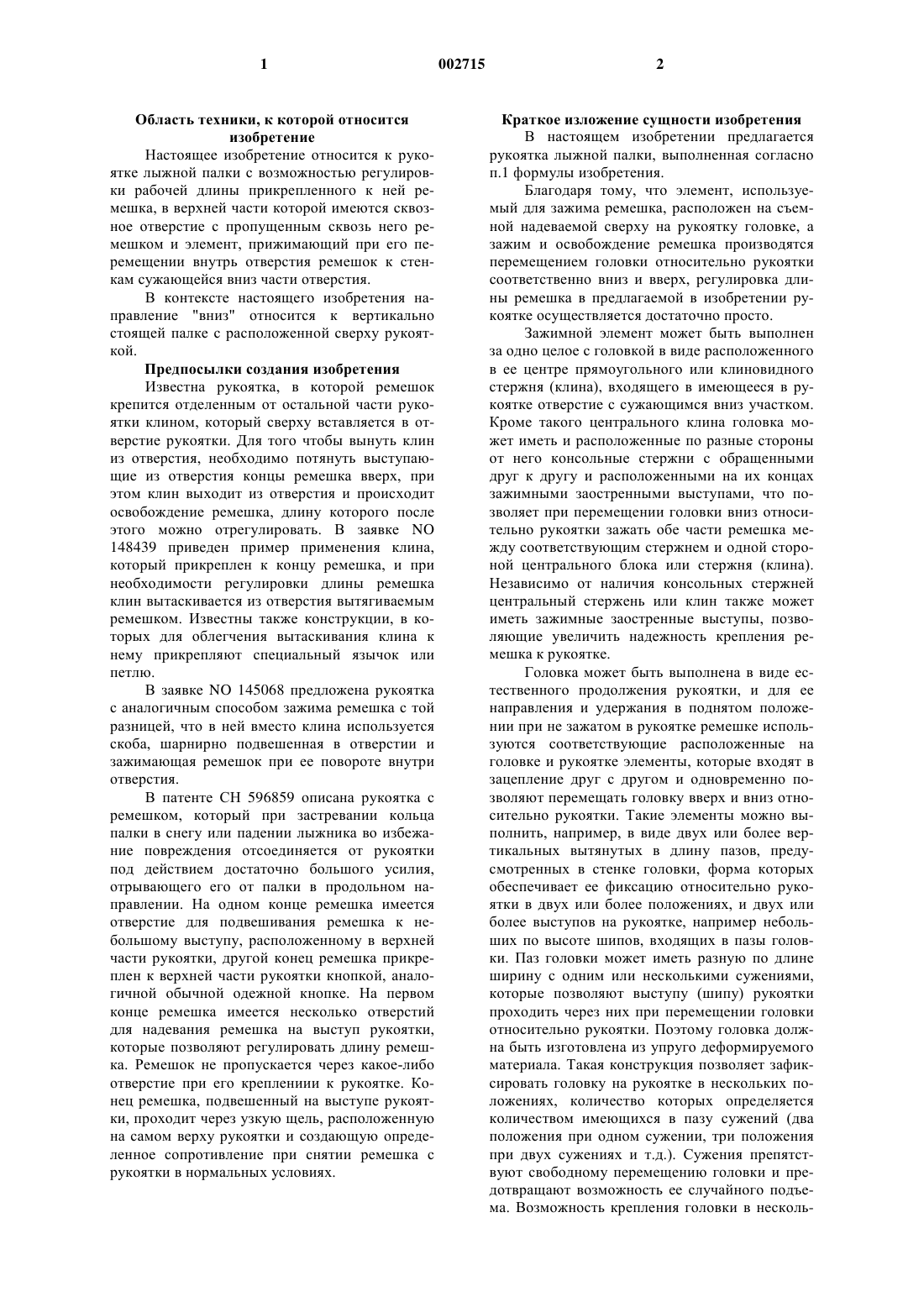

1 Область техники, к которой относится изобретение Настоящее изобретение относится к рукоятке лыжной палки с возможностью регулировки рабочей длины прикрепленного к ней ремешка, в верхней части которой имеются сквозное отверстие с пропущенным сквозь него ремешком и элемент, прижимающий при его перемещении внутрь отверстия ремешок к стенкам сужающейся вниз части отверстия. В контексте настоящего изобретения направление "вниз" относится к вертикально стоящей палке с расположенной сверху рукояткой. Предпосылки создания изобретения Известна рукоятка, в которой ремешок крепится отделенным от остальной части рукоятки клином, который сверху вставляется в отверстие рукоятки. Для того чтобы вынуть клин из отверстия, необходимо потянуть выступающие из отверстия концы ремешка вверх, при этом клин выходит из отверстия и происходит освобождение ремешка, длину которого после этого можно отрегулировать. В заявке NO 148439 приведен пример применения клина,который прикреплен к концу ремешка, и при необходимости регулировки длины ремешка клин вытаскивается из отверстия вытягиваемым ремешком. Известны также конструкции, в которых для облегчения вытаскивания клина к нему прикрепляют специальный язычок или петлю. В заявке NO 145068 предложена рукоятка с аналогичным способом зажима ремешка с той разницей, что в ней вместо клина используется скоба, шарнирно подвешенная в отверстии и зажимающая ремешок при ее повороте внутри отверстия. В патенте СН 596859 описана рукоятка с ремешком, который при застревании кольца палки в снегу или падении лыжника во избежание повреждения отсоединяется от рукоятки под действием достаточно большого усилия,отрывающего его от палки в продольном направлении. На одном конце ремешка имеется отверстие для подвешивания ремешка к небольшому выступу, расположенному в верхней части рукоятки, другой конец ремешка прикреплен к верхней части рукоятки кнопкой, аналогичной обычной одежной кнопке. На первом конце ремешка имеется несколько отверстий для надевания ремешка на выступ рукоятки,которые позволяют регулировать длину ремешка. Ремешок не пропускается через какое-либо отверстие при его креплениии к рукоятке. Конец ремешка, подвешенный на выступе рукоятки, проходит через узкую щель, расположенную на самом верху рукоятки и создающую определенное сопротивление при снятии ремешка с рукоятки в нормальных условиях. 2 Краткое изложение сущности изобретения В настоящем изобретении предлагается рукоятка лыжной палки, выполненная согласно п.1 формулы изобретения. Благодаря тому, что элемент, используемый для зажима ремешка, расположен на съемной надеваемой сверху на рукоятку головке, а зажим и освобождение ремешка производятся перемещением головки относительно рукоятки соответственно вниз и вверх, регулировка длины ремешка в предлагаемой в изобретении рукоятке осуществляется достаточно просто. Зажимной элемент может быть выполнен за одно целое с головкой в виде расположенного в ее центре прямоугольного или клиновидного стержня (клина), входящего в имеющееся в рукоятке отверстие с сужающимся вниз участком. Кроме такого центрального клина головка может иметь и расположенные по разные стороны от него консольные стержни с обращенными друг к другу и расположенными на их концах зажимными заостренными выступами, что позволяет при перемещении головки вниз относительно рукоятки зажать обе части ремешка между соответствующим стержнем и одной стороной центрального блока или стержня (клина). Независимо от наличия консольных стержней центральный стержень или клин также может иметь зажимные заостренные выступы, позволяющие увеличить надежность крепления ремешка к рукоятке. Головка может быть выполнена в виде естественного продолжения рукоятки, и для ее направления и удержания в поднятом положении при не зажатом в рукоятке ремешке используются соответствующие расположенные на головке и рукоятке элементы, которые входят в зацепление друг с другом и одновременно позволяют перемещать головку вверх и вниз относительно рукоятки. Такие элементы можно выполнить, например, в виде двух или более вертикальных вытянутых в длину пазов, предусмотренных в стенке головки, форма которых обеспечивает ее фиксацию относительно рукоятки в двух или более положениях, и двух или более выступов на рукоятке, например небольших по высоте шипов, входящих в пазы головки. Паз головки может иметь разную по длине ширину с одним или несколькими сужениями,которые позволяют выступу (шипу) рукоятки проходить через них при перемещении головки относительно рукоятки. Поэтому головка должна быть изготовлена из упруго деформируемого материала. Такая конструкция позволяет зафиксировать головку на рукоятке в нескольких положениях, количество которых определяется количеством имеющихся в пазу сужений (два положения при одном сужении, три положения при двух сужениях и т.д.). Сужения препятствуют свободному перемещению головки и предотвращают возможность ее случайного подъема. Возможность крепления головки в несколь 3 ких положениях позволяет надежно закреплять в одной и той же рукоятке ремешки разной толщины. При этом усилие зажима ремешка определяется положением по высоте рукоятки надетой на нее головки. Предлагаемая в изобретении рукоятка отличается от рукояток, в которых ремешок зажимается отдельным клином или поворотным элементом, существенно более простым способом крепления ремешка. Зажим и освобождение ремешка в предлагаемой рукоятке осуществляются простым перемещением головки соответственно вниз или вверх относительно рукоятки. Головку, используемую в качестве регулирующего длину ремешка и зажимающего его в рукоятке элемента, можно изготовить из материала, отличающегося по цвету от материала рукоятки, указав на ней стрелками направления ее перемещения относительно рукоятки при регулировке длины и креплении или освобождении ремешка. Достаточно надежное крепление головки на рукоятке препятствует ее свободному перемещению по рукоятке и исключает возможность ее утери. Краткое описание чертежей Ниже изобретение более подробно рассмотрено на примере одного из вариантов возможного выполнения предлагаемой в нем рукоятки лыжной палки со ссылкой на прилагаемые чертежи, на которых показано: на фиг. 1 - рукоятка, прикрепленная к верхнему концу лыжной палки, и снятая с нее головка,на фиг. 2 - рукоятка по фиг. 1 с надетой на нее головкой и закрепленным в ней ремешком,на фиг. 3 - изображение головки сверху,на фиг. 4 - разрез плоскостью А-А по фиг. 1,на фиг. 5 - разрез плоскостью В-В по фиг. 1 и на фиг. 6 - соответствующий фиг. 4 и 5 разрез, на котором показаны два закрепленных в рукоятке конца ремешка. На всех чертежах одни и те же элементы обозначены одинаковыми позициями. Предпочтительный вариант выполнения изобретения На фиг. 1 и 2 изображена рукоятка 1, прикрепленная к лыжной палке 2 (на чертежах показана только верхняя часть палки). Рукоятку 1 можно, например, надеть на верхний конец палки 2 и приклеить к ней. Верхняя часть рукоятки,несколько уменьшенная в диаметре, образует установочный штифт 5, на который надевается съемная головка. Показанную на фиг. 1 отдельно от рукоятки 1 головку 4 можно надеть на рукоятку 1 (фиг. 2). Головка 4 выполнена полой с внутренним диаметром боковой стенки 11(фиг. 4), соответствующим наружному диаметру установочного штифта 5 рукоятки 1. Надетая на рукоятку 1 головка 4 является, как показано на фиг. 2, ее естественным продолжением. 4 Для фиксации на рукоятке 1 надетой на нее головки 4 с обеспечением при этом возможности ее некоторого перемещения относительно рукоятки 1 на двух противоположных сторонах установочного штифта 5 рукоятки 1 выполнены два коротких выступа (шипа) 6. На фиг. 1 и 2 показан шип 6, расположенный на одной из сторон установочного штифта 5 рукоятки, а на фиг. 5 и 6 - оба шипа 6 в разрезе. В стенке 11 головки 4 имеются два сквозных паза 7 (фиг. 4). Пазы 7 расположены таким образом, что при надетой на рукоятку 1 головке в них входят расположенные на установочном штифте рукоятки шипы 6. Головка 4 должна обладать определенной упругостью, чтобы при сборке рукоятки нижние части стенки 11 головки могли с обеих сторон пройти над шипами 6. После обратной деформации стенки 11 головка 4 оказывается надежно зафиксированной на установочном штифте 5 рукоятки 1. Вытянутые в длину пазы 7 обеспечивают возможность перемещения головки 4 на некоторое расстояние вдоль установочного штифта 5 рукоятки. Величина перемещения определяется тем, насколько длина пазов 7 головки превышает диаметр шипов 6 рукоятки. В рассматриваемом примере пазы 7 имеют только одно сужение. Однако, как уже было отмечено выше, пазы могут иметь и несколько сужений. Показанные на фиг. 1 пазы 7 имеют одно расположенное в средней части паза сужение, которое для перемещения головки 4 в крайние (по длине пазов) положения должно обеспечить возможность прохождения через него расположенного на рукоятке шипа 6. Благодаря наличию в пазах 7 таких сужений надетая на рукоятку головка 4 может занимать два фиксированных (крайних) положения относительно рукоятки. При наличии в пазах 7 нескольких сужений головка 4 может фиксироваться относительно рукоятки и в нескольких промежуточных положениях. На фиг. 2 показан ремешок 3, продетый через рукоятку 1 и надетую на нее головку 4. На этом чертеже показана часть ремешка, который фактически заканчивается расположенной снизу петлей. На фиг. 3 показана сверху поверхность головки 4. На верхней поверхности головки 4 расположены две вытянутых в длину щели 8, через которые пропущены свободные концы ремешка 3. На фиг. 4 и 5 в разрезе показаны форма головки 4 и верхнего конца рукоятки 1. На фиг. 6 в разрезе показана надетая на рукоятку 1 головка 4, которая находится в крайнем нижнем положении, и зажатые внутри рукоятки 1 концы ремешка 3 (изображенные штрих-пунктирной линией). Изображенная на фиг. 4 и 5 головка 4 имеет верхнюю стенку 10 с двумя щелями 8,показанными на фиг. 3. Кроме того, головка 4 имеет боковую стенку 11 с пазами 7. 5 Внутри головки 4 в центре ее верхней стенки 10 расположен клин 12 с выступами 14 на конце, которые имеют более или менее острые края. В данном варианте головка 4 имеет расположенные по обе стороны от клина 12 консольные стержни 13, на концах которых также имеются заостренные выступы 15, обращенные к клину 12. Очевидно, что головку 4 можно надеть на установочный штифт 5 рукоятки 1 при условии,что ее упруго деформируемая боковая стенка 11 может пройти над выступающими шипами 6 рукоятки, которые после обратной деформации стенки входят в соответствующие пазы 7 головки. Перемещение головки 4 вдоль рукоятки 1 ограничено длиной пазов 7, которая должна быть больше диаметра имеющих цилиндрическую форму выступающих шипов 6 рукоятки. Шипы 6 рукоятки могут иметь и другую форму,отличающуюся от цилиндрической, например форму параллелепипеда. Когда надетая на рукоятку 1 головка 4 находится в крайнем верхнем положении, выполненные за одно целое с верхней стенкой 10 головки 4 упругие консольные стержни 13, которые, как и клин 12, находятся в этот момент выше показанного на фиг. 6 положения, упираются в стенку внутреннего отверстия 9 рукоятки 1. В этом положении оба конца ремешка 3 можно снизу пропустить через боковое и сквозное 9 отверстия рукоятки 1 и через щели надетой на нее головки 4. Концы ремешка 3, которые пропускают через рукоятку 1 и головку 4 до установки головки 4 на рукоятку 1, можно легко пропустить через щели 8 в верхней стенке головки 4. Прежде чем окончательно надеть головку 4 на рукоятку 1 и привести ее в положение, показанное на фиг. 2 и 6, ремешок 3 необходимо отрегулировать таким образом, чтобы его нижние концы образовали под рукояткой 1 петлю требуемого размера. При надевании головки на рукоятку консольные стержни 13, упирающиеся своими концами в конически сужающееся книзу отверстие 9 рукоятки 1, упруго деформируются в направлении клина 12, и их заостренные края 15 упираются в концы ремешка 3 и прижимают их к острым краям выступов 14, расположенных в нижней части клина 12. При этом концы ремешка 3 оказываются прочно зажатыми внутри рукоятки 1. С целью отрегулировать размер петли ремешка необходимо образующую продолжение рукоятки 1 головку 4 потянуть вверх до крайнего верхнего положения, которое определяется зазором между шипами 6 рукоятки и концами пазов 7 головки, освободив тем самым концы ремешка 3, который после этого можно либо вытянуть вверх из головки 4, либо опустить вниз до получения необходимого размера петли,а затем зафиксировать в рукоятке путем пере 002715 6 мещения головки 4 в крайнее нижнее положение. Предложенная в изобретении рукоятка может быть выполнена и без консольных стержней 13 на головке, и в этом случае для крепления ремешка используется только клин 12, прижимающий ремешок непосредственно к стенкам отверстия 9 рукоятки. Однако в отсутствие на головке консольных стрежней 13 крепление ремешка является менее надежным. Так, в частности, при разной толщине ремешков наличие в головке консольных стержней 13 гарантированно обеспечивает надежное крепление ремешка. Вместо центрального клина 12 для крепления ремешка можно использовать элемент другой формы, например прямоугольный стержень, который, будучи выполнен за одно целое с головкой 4, при перемещении головки вниз зажимает ремешок в отверстии 9 рукоятки. В рассмотренном выше примере отверстие 9 выполнено непосредственно в рукоятке. Однако сама рукоятка может быть выполнена сборной, и в этом случае используемое для крепления ремешка отверстие может быть расположено в верхней части рукоятки, которая крепится к ее остальной части. При этом верхнюю часть рукоятки можно изготовить из пластмассы, а ее остальную часть выполнить в виде пластмассовой гильзы с наружной облицовкой из шкурки, кожи или пробки. В другом варианте верхнюю часть рукоятки и гильзу можно выполнить в виде одной детали с покрытой облицовкой гильзой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рукоятка лыжной палки с возможностью регулировки рабочей длины прикрепленного к рукоятке (1) ремешка (3), в верхней части которой имеются сквозное отверстие (9) с пропущенным через него ремешком (3) и прижимной элемент (12), прижимающий при его перемещении внутри отверстия (9) ремешок (3) к стенкам сужающейся вниз части отверстия (9), отличающаяся тем, что прижимной элемент (12) расположен на головке (4), которая надевается на верхнюю часть рукоятки (1) и может быть опущена вниз или поднята вверх относительно рукоятки (1) соответственно для зажима или освобождения ремешка (3), и имеет сквозную щель или щели (8), через которые пропускается ремешок (3). 2. Рукоятка лыжной палки по п.1, отличающаяся тем, что прижимной элемент (12) выполнен в виде стержня с прямоугольным поперечным сечением. 3. Рукоятка лыжной палки по п.1, отличающаяся тем, что прижимной элемент (12) выполнен в виде клина. 4. Рукоятка лыжной палки по п.2 или 3, отличающаяся тем, что головка (4) имеет расположенные по обе стороны от прямоугольного в поперечном сечении стержня или клина консольные стержни (13) с расположенными на концах прижимными заостренными на краях выступами (15), обращенными к прямоугольному в поперечном сечении стержню или клину(12). 5. Рукоятка лыжной палки по любому из пп.2-4, отличающаяся тем, что прямоугольный в поперечном сечении стержень или клин имеет расположенные на его конце прижимные выступы (14) с заостренными краями. 6. Рукоятка лыжной палки по любому из пп.1-5, отличающаяся тем, что головка (4) имеет боковую стенку (11), надеваемую на установочный штифт (5) рукоятки (1), при этом расположенные на стенке (11) и установочном штифте(5) рукоятки (1) взаимодействующие друг с другом элементы допускают ограниченное перемещение головки (4) вдоль рукоятки. 7. Рукоятка лыжной палки по п.6, отличающаяся тем, что стенка (11) имеет, по край 8 ней мере, один паз (7), а установочный штифт(5) рукоятки (1) имеет соответствующее количество выступов (6), входящих в пазы головки (4) и ограничивающих ее перемещение относительно рукоятки. 8. Рукоятка лыжной палки по п.7, отличающаяся тем, что в пазу или пазах (7) имеется,по крайней мере, одно расположенное по середине сужение, через которое при перемещении головки (4) должен (должны) проходить выступ или выступы (6) рукоятки, относительно которой головка (4) может занимать, по крайней мере, два определенных положения. 9. Рукоятка лыжной палки по п.8, отличающаяся тем, что в пазу или пазах (7) имеется больше одного сужения, которые позволяют зафиксировать головку (4) относительно рукоятки, по крайней мере, в трех определенных положениях.
