Устройство для хранения и дозированного нанесения вязкого лекарственного средства

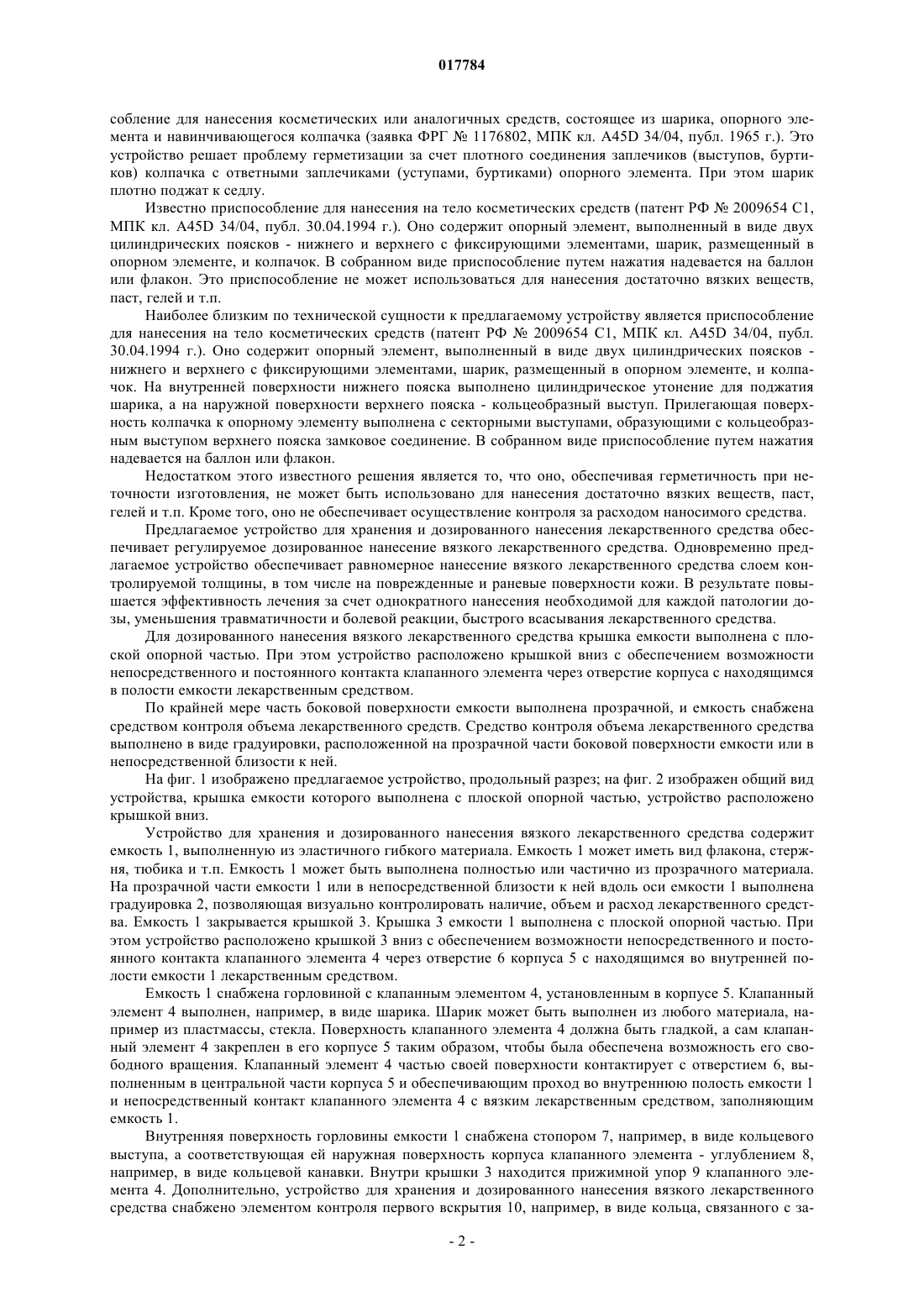

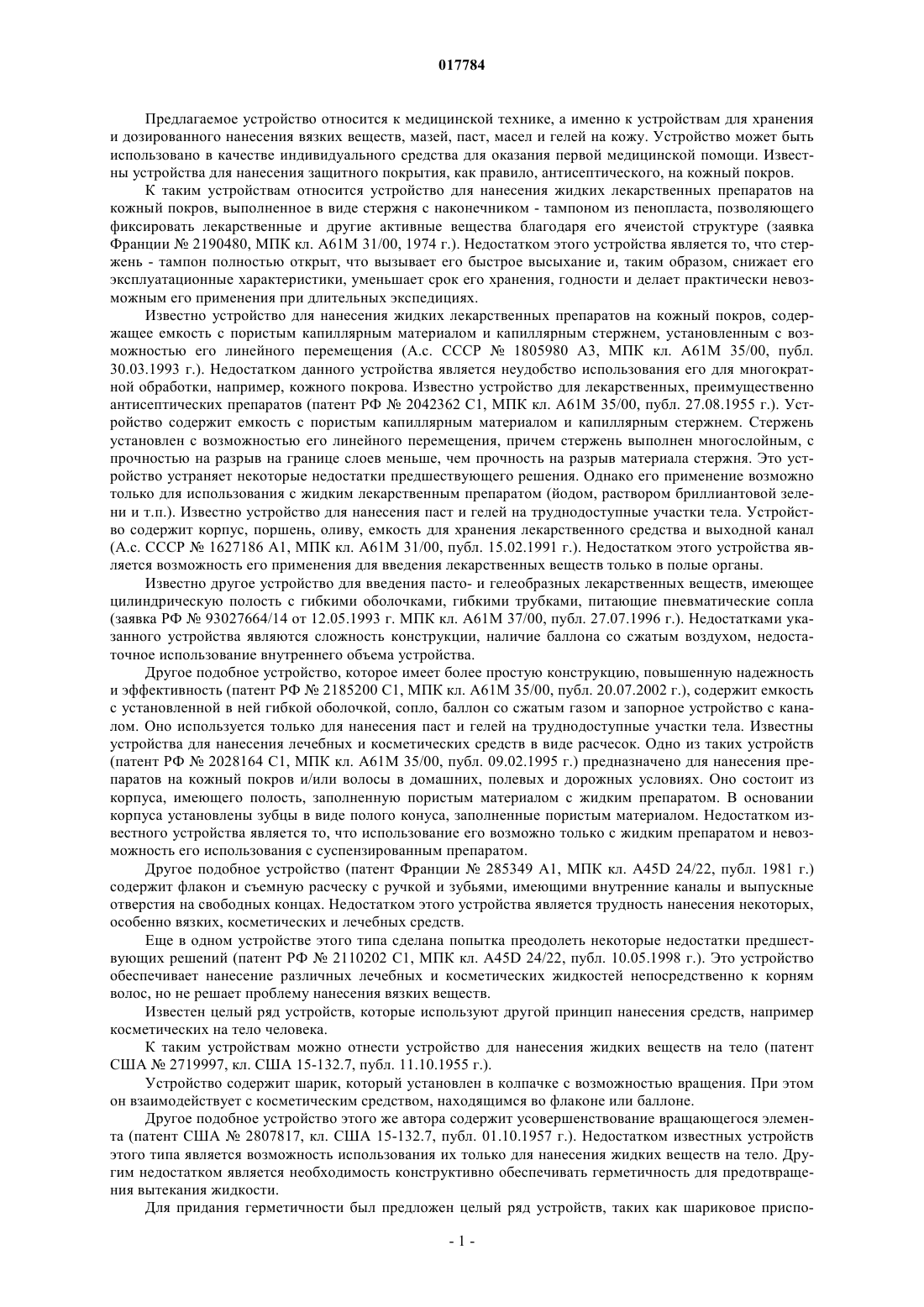

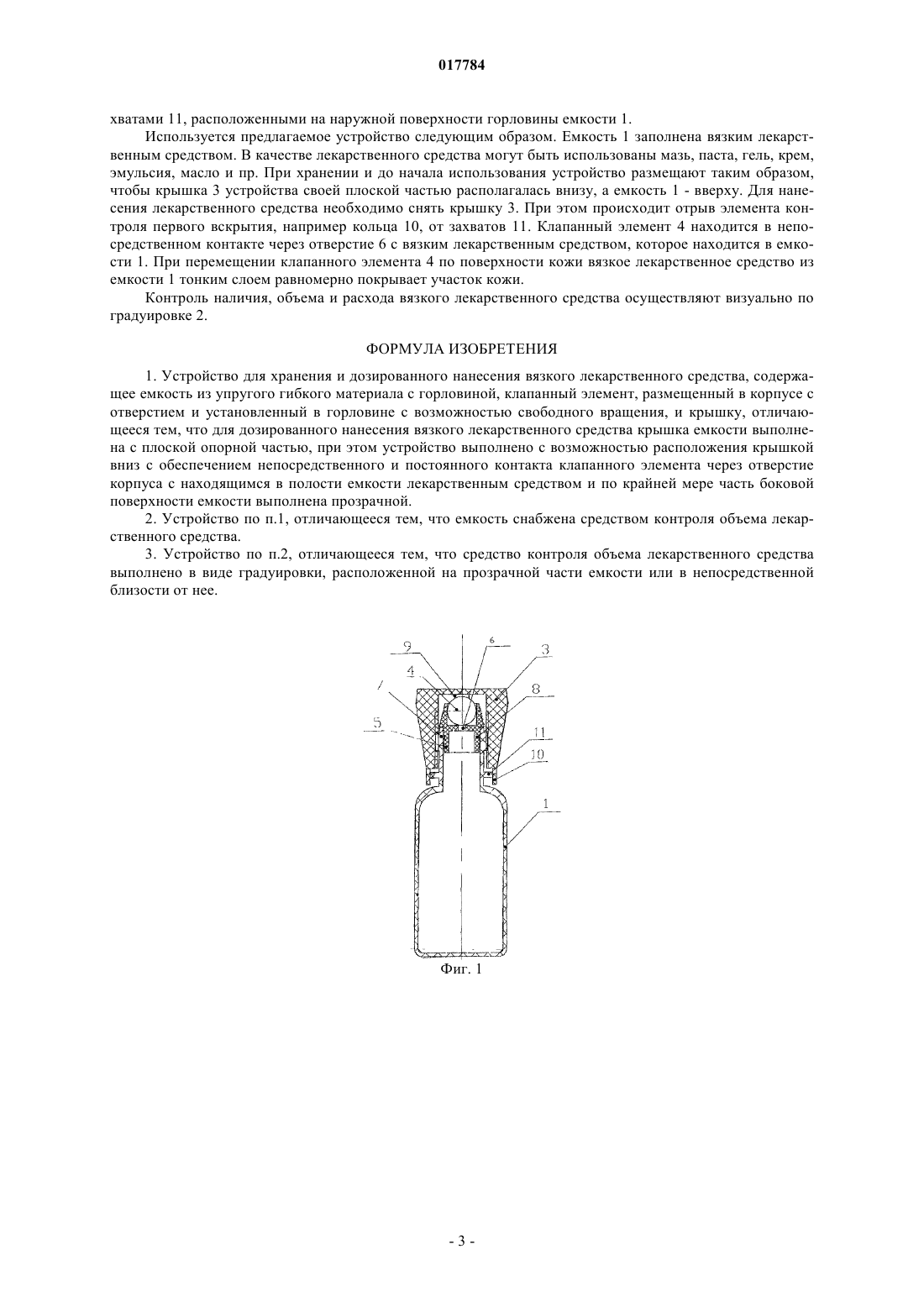

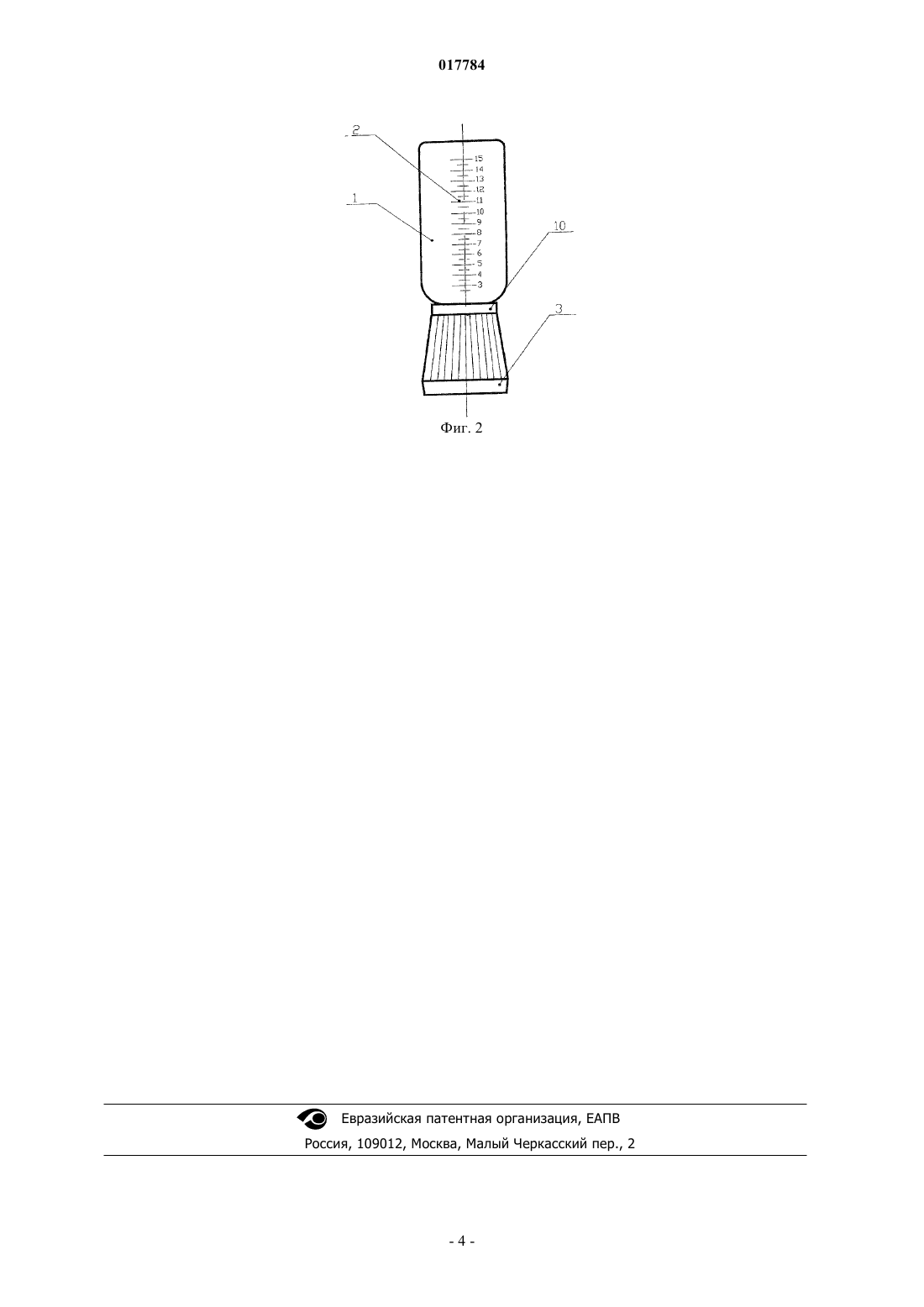

УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И ДОЗИРОВАННОГО НАНЕСЕНИЯ ВЯЗКОГО ЛЕКАРСТВЕННОГО СРЕДСТВА Предлагаемое устройство относится к медицинской технике, а именно к устройствам для хранения и дозированного нанесения вязких веществ, мазей, паст, масел и гелей на кожу. Устройство может быть использовано в качестве индивидуального средства для оказания первой медицинской помощи. Предлагаемое устройство для хранения и дозированного нанесения лекарственного средства обеспечивает регулируемое дозированное нанесение вязкого лекарственного средства. Одновременно предлагаемое устройство обеспечивает равномерное нанесение вязкого лекарственного средства слоем контролируемой толщины, в том числе на поврежденные и раневые поверхности кожи. В результате повышается эффективность лечения за счет однократного нанесения необходимой для каждой патологии дозы, уменьшения травматичности и болевой реакции, быстрого всасывания лекарственного средства. Для дозированного нанесения вязкого лекарственного средства крышка емкости выполнена с плоской опорной частью. При этом устройство расположено крышкой вниз с обеспечением возможности непосредственного и постоянного контакта клапанного элемента через отверстие корпуса с находящимся в полости емкости лекарственным средством. По крайней мере часть боковой поверхности емкости выполнена прозрачной и емкость снабжена средством контроля объема лекарственного средств. Средство контроля объема лекарственного средства выполнено в виде градуировки, расположенной на прозрачной части боковой поверхности емкости или в непосредственной близости к ней. Предлагаемое устройство относится к медицинской технике, а именно к устройствам для хранения и дозированного нанесения вязких веществ, мазей, паст, масел и гелей на кожу. Устройство может быть использовано в качестве индивидуального средства для оказания первой медицинской помощи. Известны устройства для нанесения защитного покрытия, как правило, антисептического, на кожный покров. К таким устройствам относится устройство для нанесения жидких лекарственных препаратов на кожный покров, выполненное в виде стержня с наконечником - тампоном из пенопласта, позволяющего фиксировать лекарственные и другие активные вещества благодаря его ячеистой структуре (заявка Франции 2190480, МПК кл. А 61 М 31/00, 1974 г.). Недостатком этого устройства является то, что стержень - тампон полностью открыт, что вызывает его быстрое высыхание и, таким образом, снижает его эксплуатационные характеристики, уменьшает срок его хранения, годности и делает практически невозможным его применения при длительных экспедициях. Известно устройство для нанесения жидких лекарственных препаратов на кожный покров, содержащее емкость с пористым капиллярным материалом и капиллярным стержнем, установленным с возможностью его линейного перемещения (А.с. СССР 1805980 A3, МПК кл. А 61 М 35/00, публ. 30.03.1993 г.). Недостатком данного устройства является неудобство использования его для многократной обработки, например, кожного покрова. Известно устройство для лекарственных, преимущественно антисептических препаратов (патент РФ 2042362 С 1, МПК кл. А 61 М 35/00, публ. 27.08.1955 г.). Устройство содержит емкость с пористым капиллярным материалом и капиллярным стержнем. Стержень установлен с возможностью его линейного перемещения, причем стержень выполнен многослойным, с прочностью на разрыв на границе слоев меньше, чем прочность на разрыв материала стержня. Это устройство устраняет некоторые недостатки предшествующего решения. Однако его применение возможно только для использования с жидким лекарственным препаратом (йодом, раствором бриллиантовой зелени и т.п.). Известно устройство для нанесения паст и гелей на труднодоступные участки тела. Устройство содержит корпус, поршень, оливу, емкость для хранения лекарственного средства и выходной канал(А.с. СССР 1627186 А 1, МПК кл. А 61 М 31/00, публ. 15.02.1991 г.). Недостатком этого устройства является возможность его применения для введения лекарственных веществ только в полые органы. Известно другое устройство для введения пасто- и гелеобразных лекарственных веществ, имеющее цилиндрическую полость с гибкими оболочками, гибкими трубками, питающие пневматические сопла(заявка РФ 93027664/14 от 12.05.1993 г. МПК кл. А 61 М 37/00, публ. 27.07.1996 г.). Недостатками указанного устройства являются сложность конструкции, наличие баллона со сжатым воздухом, недостаточное использование внутреннего объема устройства. Другое подобное устройство, которое имеет более простую конструкцию, повышенную надежность и эффективность (патент РФ 2185200 С 1, МПК кл. А 61 М 35/00, публ. 20.07.2002 г.), содержит емкость с установленной в ней гибкой оболочкой, сопло, баллон со сжатым газом и запорное устройство с каналом. Оно используется только для нанесения паст и гелей на труднодоступные участки тела. Известны устройства для нанесения лечебных и косметических средств в виде расчесок. Одно из таких устройств(патент РФ 2028164 С 1, МПК кл. А 61 М 35/00, публ. 09.02.1995 г.) предназначено для нанесения препаратов на кожный покров и/или волосы в домашних, полевых и дорожных условиях. Оно состоит из корпуса, имеющего полость, заполненную пористым материалом с жидким препаратом. В основании корпуса установлены зубцы в виде полого конуса, заполненные пористым материалом. Недостатком известного устройства является то, что использование его возможно только с жидким препаратом и невозможность его использования с суспензированным препаратом. Другое подобное устройство (патент Франции 285349 А 1, МПК кл. А 45D 24/22, публ. 1981 г.) содержит флакон и съемную расческу с ручкой и зубьями, имеющими внутренние каналы и выпускные отверстия на свободных концах. Недостатком этого устройства является трудность нанесения некоторых,особенно вязких, косметических и лечебных средств. Еще в одном устройстве этого типа сделана попытка преодолеть некоторые недостатки предшествующих решений (патент РФ 2110202 С 1, МПК кл. А 45D 24/22, публ. 10.05.1998 г.). Это устройство обеспечивает нанесение различных лечебных и косметических жидкостей непосредственно к корням волос, но не решает проблему нанесения вязких веществ. Известен целый ряд устройств, которые используют другой принцип нанесения средств, например косметических на тело человека. К таким устройствам можно отнести устройство для нанесения жидких веществ на тело (патент США 2719997, кл. США 15-132.7, публ. 11.10.1955 г.). Устройство содержит шарик, который установлен в колпачке с возможностью вращения. При этом он взаимодействует с косметическим средством, находящимся во флаконе или баллоне. Другое подобное устройство этого же автора содержит усовершенствование вращающегося элемента (патент США 2807817, кл. США 15-132.7, публ. 01.10.1957 г.). Недостатком известных устройств этого типа является возможность использования их только для нанесения жидких веществ на тело. Другим недостатком является необходимость конструктивно обеспечивать герметичность для предотвращения вытекания жидкости. Для придания герметичности был предложен целый ряд устройств, таких как шариковое приспо-1 017784 собление для нанесения косметических или аналогичных средств, состоящее из шарика, опорного элемента и навинчивающегося колпачка (заявка ФРГ 1176802, МПК кл. А 45D 34/04, публ. 1965 г.). Это устройство решает проблему герметизации за счет плотного соединения заплечиков (выступов, буртиков) колпачка с ответными заплечиками (уступами, буртиками) опорного элемента. При этом шарик плотно поджат к седлу. Известно приспособление для нанесения на тело косметических средств (патент РФ 2009654 С 1,МПК кл. А 45D 34/04, публ. 30.04.1994 г.). Оно содержит опорный элемент, выполненный в виде двух цилиндрических поясков - нижнего и верхнего с фиксирующими элементами, шарик, размещенный в опорном элементе, и колпачок. В собранном виде приспособление путем нажатия надевается на баллон или флакон. Это приспособление не может использоваться для нанесения достаточно вязких веществ,паст, гелей и т.п. Наиболее близким по технической сущности к предлагаемому устройству является приспособление для нанесения на тело косметических средств (патент РФ 2009654 С 1, МПК кл. А 45D 34/04, публ. 30.04.1994 г.). Оно содержит опорный элемент, выполненный в виде двух цилиндрических поясков нижнего и верхнего с фиксирующими элементами, шарик, размещенный в опорном элементе, и колпачок. На внутренней поверхности нижнего пояска выполнено цилиндрическое утонение для поджатия шарика, а на наружной поверхности верхнего пояска - кольцеобразный выступ. Прилегающая поверхность колпачка к опорному элементу выполнена с секторными выступами, образующими с кольцеобразным выступом верхнего пояска замковое соединение. В собранном виде приспособление путем нажатия надевается на баллон или флакон. Недостатком этого известного решения является то, что оно, обеспечивая герметичность при неточности изготовления, не может быть использовано для нанесения достаточно вязких веществ, паст,гелей и т.п. Кроме того, оно не обеспечивает осуществление контроля за расходом наносимого средства. Предлагаемое устройство для хранения и дозированного нанесения лекарственного средства обеспечивает регулируемое дозированное нанесение вязкого лекарственного средства. Одновременно предлагаемое устройство обеспечивает равномерное нанесение вязкого лекарственного средства слоем контролируемой толщины, в том числе на поврежденные и раневые поверхности кожи. В результате повышается эффективность лечения за счет однократного нанесения необходимой для каждой патологии дозы, уменьшения травматичности и болевой реакции, быстрого всасывания лекарственного средства. Для дозированного нанесения вязкого лекарственного средства крышка емкости выполнена с плоской опорной частью. При этом устройство расположено крышкой вниз с обеспечением возможности непосредственного и постоянного контакта клапанного элемента через отверстие корпуса с находящимся в полости емкости лекарственным средством. По крайней мере часть боковой поверхности емкости выполнена прозрачной, и емкость снабжена средством контроля объема лекарственного средств. Средство контроля объема лекарственного средства выполнено в виде градуировки, расположенной на прозрачной части боковой поверхности емкости или в непосредственной близости к ней. На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 изображен общий вид устройства, крышка емкости которого выполнена с плоской опорной частью, устройство расположено крышкой вниз. Устройство для хранения и дозированного нанесения вязкого лекарственного средства содержит емкость 1, выполненную из эластичного гибкого материала. Емкость 1 может иметь вид флакона, стержня, тюбика и т.п. Емкость 1 может быть выполнена полностью или частично из прозрачного материала. На прозрачной части емкости 1 или в непосредственной близости к ней вдоль оси емкости 1 выполнена градуировка 2, позволяющая визуально контролировать наличие, объем и расход лекарственного средства. Емкость 1 закрывается крышкой 3. Крышка 3 емкости 1 выполнена с плоской опорной частью. При этом устройство расположено крышкой 3 вниз с обеспечением возможности непосредственного и постоянного контакта клапанного элемента 4 через отверстие 6 корпуса 5 с находящимся во внутренней полости емкости 1 лекарственным средством. Емкость 1 снабжена горловиной с клапанным элементом 4, установленным в корпусе 5. Клапанный элемент 4 выполнен, например, в виде шарика. Шарик может быть выполнен из любого материала, например из пластмассы, стекла. Поверхность клапанного элемента 4 должна быть гладкой, а сам клапанный элемент 4 закреплен в его корпусе 5 таким образом, чтобы была обеспечена возможность его свободного вращения. Клапанный элемент 4 частью своей поверхности контактирует с отверстием 6, выполненным в центральной части корпуса 5 и обеспечивающим проход во внутреннюю полость емкости 1 и непосредственный контакт клапанного элемента 4 с вязким лекарственным средством, заполняющим емкость 1. Внутренняя поверхность горловины емкости 1 снабжена стопором 7, например, в виде кольцевого выступа, а соответствующая ей наружная поверхность корпуса клапанного элемента - углублением 8,например, в виде кольцевой канавки. Внутри крышки 3 находится прижимной упор 9 клапанного элемента 4. Дополнительно, устройство для хранения и дозированного нанесения вязкого лекарственного средства снабжено элементом контроля первого вскрытия 10, например, в виде кольца, связанного с за-2 017784 хватами 11, расположенными на наружной поверхности горловины емкости 1. Используется предлагаемое устройство следующим образом. Емкость 1 заполнена вязким лекарственным средством. В качестве лекарственного средства могут быть использованы мазь, паста, гель, крем,эмульсия, масло и пр. При хранении и до начала использования устройство размещают таким образом,чтобы крышка 3 устройства своей плоской частью располагалась внизу, а емкость 1 - вверху. Для нанесения лекарственного средства необходимо снять крышку 3. При этом происходит отрыв элемента контроля первого вскрытия, например кольца 10, от захватов 11. Клапанный элемент 4 находится в непосредственном контакте через отверстие 6 с вязким лекарственным средством, которое находится в емкости 1. При перемещении клапанного элемента 4 по поверхности кожи вязкое лекарственное средство из емкости 1 тонким слоем равномерно покрывает участок кожи. Контроль наличия, объема и расхода вязкого лекарственного средства осуществляют визуально по градуировке 2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для хранения и дозированного нанесения вязкого лекарственного средства, содержащее емкость из упругого гибкого материала с горловиной, клапанный элемент, размещенный в корпусе с отверстием и установленный в горловине с возможностью свободного вращения, и крышку, отличающееся тем, что для дозированного нанесения вязкого лекарственного средства крышка емкости выполнена с плоской опорной частью, при этом устройство выполнено с возможностью расположения крышкой вниз с обеспечением непосредственного и постоянного контакта клапанного элемента через отверстие корпуса с находящимся в полости емкости лекарственным средством и по крайней мере часть боковой поверхности емкости выполнена прозрачной. 2. Устройство по п.1, отличающееся тем, что емкость снабжена средством контроля объема лекарственного средства. 3. Устройство по п.2, отличающееся тем, что средство контроля объема лекарственного средства выполнено в виде градуировки, расположенной на прозрачной части емкости или в непосредственной близости от нее.
