Система и способ управления тепловой энергией в здании, оборудованном шахтой для лифтовых установок

Номер патента: 11941

Опубликовано: 30.06.2009

Авторы: Хайн Карло, Хайн Мике

Скачать PDF файл.

Формула / Реферат

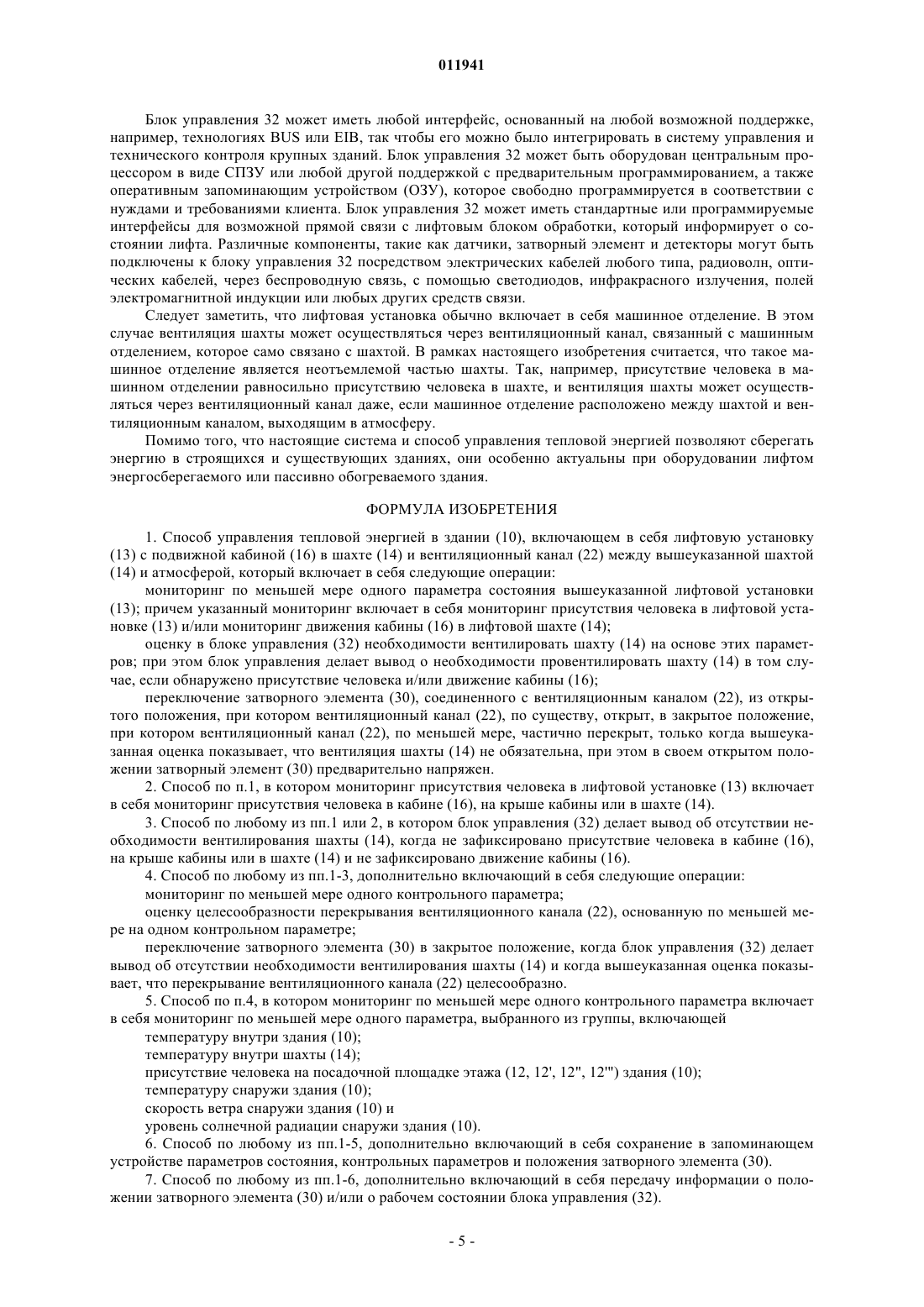

1. Способ управления тепловой энергией в здании (10), включающем в себя лифтовую установку (13) с подвижной кабиной (16) в шахте (14) и вентиляционный канал (22) между вышеуказанной шахтой (14) и атмосферой, который включает в себя следующие операции:

мониторинг по меньшей мере одного параметра состояния вышеуказанной лифтовой установки (13); причем указанный мониторинг включает в себя мониторинг присутствия человека в лифтовой установке (13) и/или мониторинг движения кабины (16) в лифтовой шахте (14);

оценку в блоке управления (32) необходимости вентилировать шахту (14) на основе этих параметров; при этом блок управления делает вывод о необходимости провентилировать шахту (14) в том случае, если обнаружено присутствие человека и/или движение кабины (16);

переключение затворного элемента (30), соединенного с вентиляционным каналом (22), из открытого положения, при котором вентиляционный канал (22), по существу, открыт, в закрытое положение, при котором вентиляционный канал (22), по меньшей мере, частично перекрыт, только когда вышеуказанная оценка показывает, что вентиляция шахты (14) не обязательна, при этом в своем открытом положении затворный элемент (30) предварительно напряжен.

2. Способ по п.1, в котором мониторинг присутствия человека в лифтовой установке (13) включает в себя мониторинг присутствия человека в кабине (16), на крыше кабины или в шахте (14).

3. Способ по любому из пп.1 или 2, в котором блок управления (32) делает вывод об отсутствии необходимости вентилирования шахты (14), когда не зафиксировано присутствие человека в кабине (16), на крыше кабины или в шахте (14) и не зафиксировано движение кабины (16).

4. Способ по любому из пп.1-3, дополнительно включающий в себя следующие операции:

мониторинг по меньшей мере одного контрольного параметра;

оценку целесообразности перекрывания вентиляционного канала (22), основанную по меньшей мере на одном контрольном параметре;

переключение затворного элемента (30) в закрытое положение, когда блок управления (32) делает вывод об отсутствии необходимости вентилирования шахты (14) и когда вышеуказанная оценка показывает, что перекрывание вентиляционного канала (22) целесообразно.

5. Способ по п.4, в котором мониторинг по меньшей мере одного контрольного параметра включает в себя мониторинг по меньшей мере одного параметра, выбранного из группы, включающей

температуру внутри здания (10);

температуру внутри шахты (14);

присутствие человека на посадочной площадке этажа (12, 12', 12", 12'") здания (10);

температуру снаружи здания (10);

скорость ветра снаружи здания (10) и

уровень солнечной радиации снаружи здания (10).

6. Способ по любому из пп.1-5, дополнительно включающий в себя сохранение в запоминающем устройстве параметров состояния, контрольных параметров и положения затворного элемента (30).

7. Способ по любому из пп.1-6, дополнительно включающий в себя передачу информации о положении затворного элемента (30) и/или о рабочем состоянии блока управления (32).

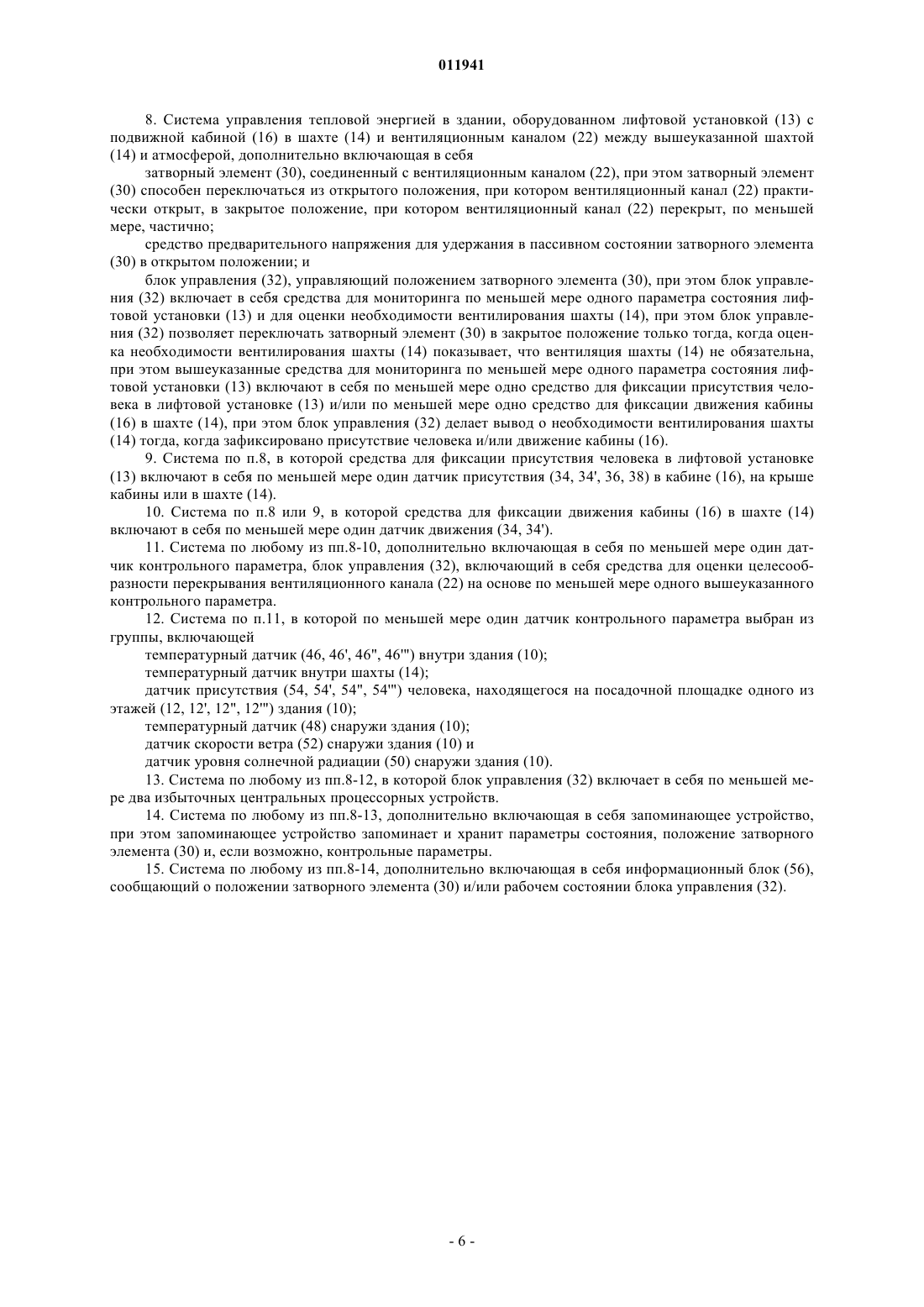

8. Система управления тепловой энергией в здании, оборудованном лифтовой установкой (13) с подвижной кабиной (16) в шахте (14) и вентиляционным каналом (22) между вышеуказанной шахтой (14) и атмосферой, дополнительно включающая в себя

затворный элемент (30), соединенный с вентиляционным каналом (22), при этом затворный элемент (30) способен переключаться из открытого положения, при котором вентиляционный канал (22) практически открыт, в закрытое положение, при котором вентиляционный канал (22) перекрыт, по меньшей мере, частично;

средство предварительного напряжения для удержания в пассивном состоянии затворного элемента (30) в открытом положении; и

блок управления (32), управляющий положением затворного элемента (30), при этом блок управления (32) включает в себя средства для мониторинга по меньшей мере одного параметра состояния лифтовой установки (13) и для оценки необходимости вентилирования шахты (14), при этом блок управления (32) позволяет переключать затворный элемент (30) в закрытое положение только тогда, когда оценка необходимости вентилирования шахты (14) показывает, что вентиляция шахты (14) не обязательна, при этом вышеуказанные средства для мониторинга по меньшей мере одного параметра состояния лифтовой установки (13) включают в себя по меньшей мере одно средство для фиксации присутствия человека в лифтовой установке (13) и/или по меньшей мере одно средство для фиксации движения кабины (16) в шахте (14), при этом блок управления (32) делает вывод о необходимости вентилирования шахты (14) тогда, когда зафиксировано присутствие человека и/или движение кабины (16).

9. Система по п.8, в которой средства для фиксации присутствия человека в лифтовой установке (13) включают в себя по меньшей мере один датчик присутствия (34, 34', 36, 38) в кабине (16), на крыше кабины или в шахте (14).

10. Система по п.8 или 9, в которой средства для фиксации движения кабины (16) в шахте (14) включают в себя по меньшей мере один датчик движения (34, 34').

11. Система по любому из пп.8-10, дополнительно включающая в себя по меньшей мере один датчик контрольного параметра, блок управления (32), включающий в себя средства для оценки целесообразности перекрывания вентиляционного канала (22) на основе по меньшей мере одного вышеуказанного контрольного параметра.

12. Система по п.11, в которой по меньшей мере один датчик контрольного параметра выбран из группы, включающей

температурный датчик (46, 46', 46", 46'") внутри здания (10);

температурный датчик внутри шахты (14);

датчик присутствия (54, 54', 54", 54'") человека, находящегося на посадочной площадке одного из этажей (12, 12', 12", 12'") здания (10);

температурный датчик (48) снаружи здания (10);

датчик скорости ветра (52) снаружи здания (10) и

датчик уровня солнечной радиации (50) снаружи здания (10).

13. Система по любому из пп.8-12, в которой блок управления (32) включает в себя по меньшей мере два избыточных центральных процессорных устройств.

14. Система по любому из пп.8-13, дополнительно включающая в себя запоминающее устройство, при этом запоминающее устройство запоминает и хранит параметры состояния, положение затворного элемента (30) и, если возможно, контрольные параметры.

15. Система по любому из пп.8-14, дополнительно включающая в себя информационный блок (56), сообщающий о положении затворного элемента (30) и/или рабочем состоянии блока управления (32).

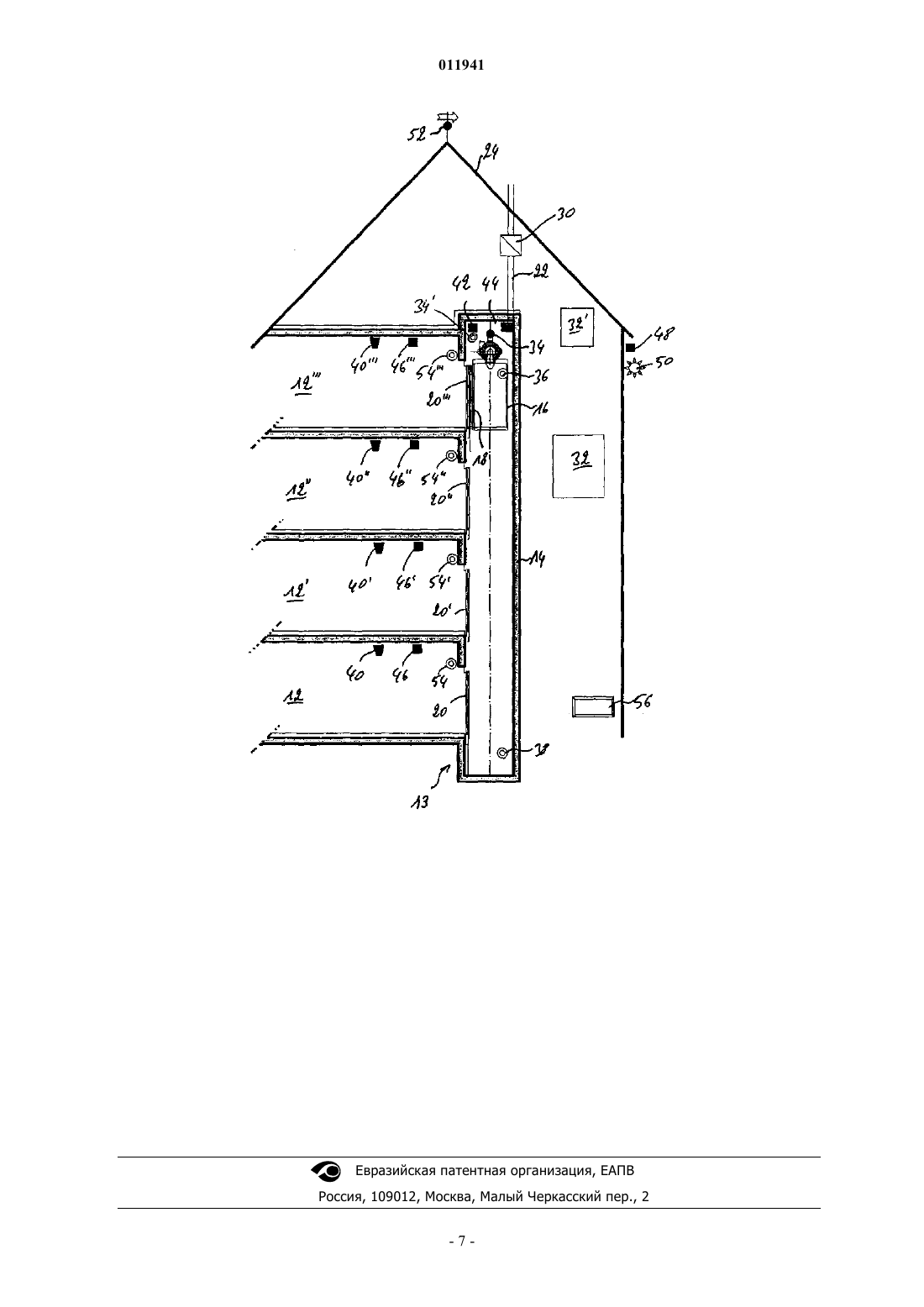

Рисунок 1



Текст

Смотреть все

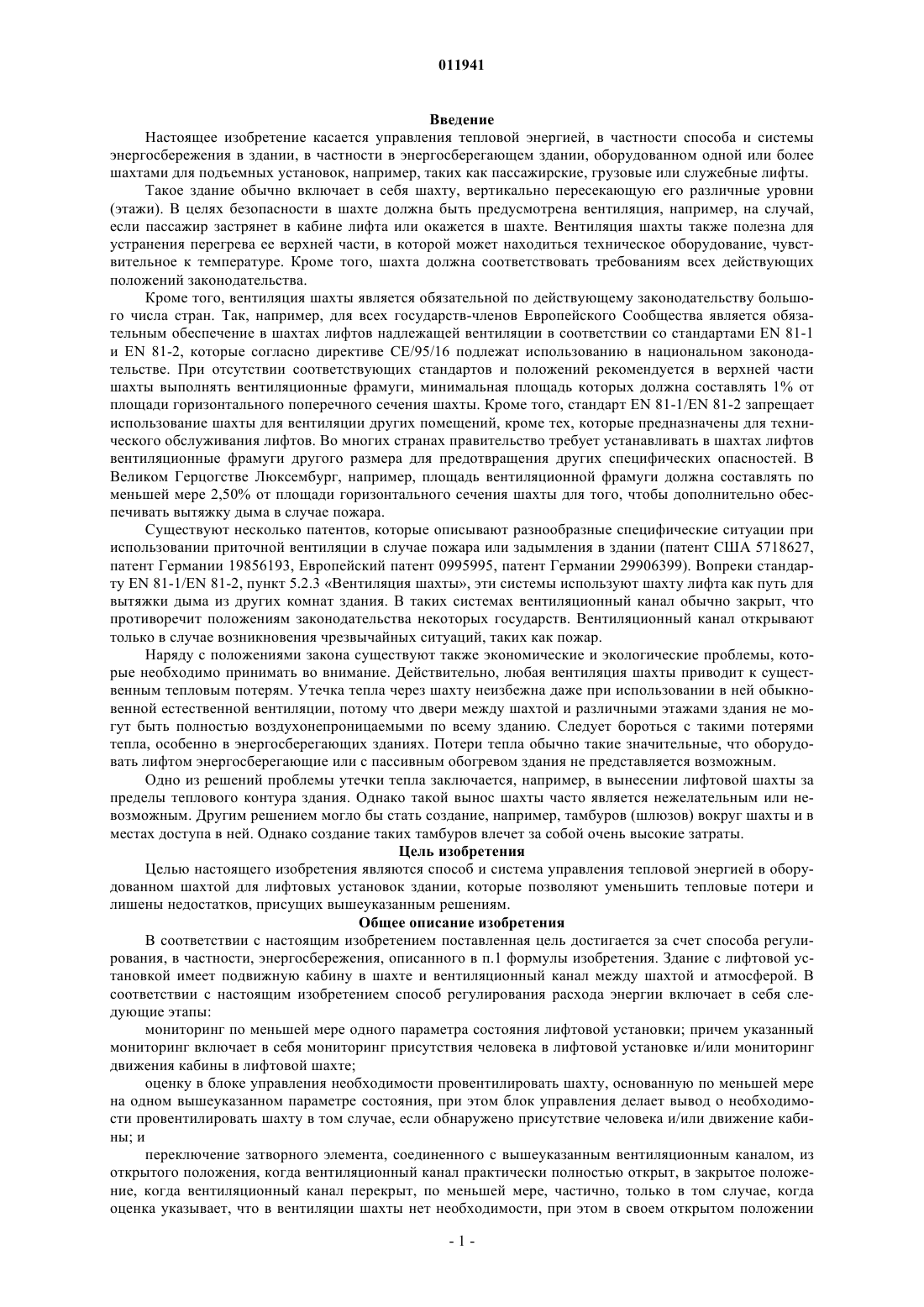

011941 Введение Настоящее изобретение касается управления тепловой энергией, в частности способа и системы энергосбережения в здании, в частности в энергосберегающем здании, оборудованном одной или более шахтами для подъемных установок, например, таких как пассажирские, грузовые или служебные лифты. Такое здание обычно включает в себя шахту, вертикально пересекающую его различные уровни(этажи). В целях безопасности в шахте должна быть предусмотрена вентиляция, например, на случай,если пассажир застрянет в кабине лифта или окажется в шахте. Вентиляция шахты также полезна для устранения перегрева ее верхней части, в которой может находиться техническое оборудование, чувствительное к температуре. Кроме того, шахта должна соответствовать требованиям всех действующих положений законодательства. Кроме того, вентиляция шахты является обязательной по действующему законодательству большого числа стран. Так, например, для всех государств-членов Европейского Сообщества является обязательным обеспечение в шахтах лифтов надлежащей вентиляции в соответствии со стандартами EN 81-1 и EN 81-2, которые согласно директиве СЕ/95/16 подлежат использованию в национальном законодательстве. При отсутствии соответствующих стандартов и положений рекомендуется в верхней части шахты выполнять вентиляционные фрамуги, минимальная площадь которых должна составлять 1% от площади горизонтального поперечного сечения шахты. Кроме того, стандарт EN 81-1/EN 81-2 запрещает использование шахты для вентиляции других помещений, кроме тех, которые предназначены для технического обслуживания лифтов. Во многих странах правительство требует устанавливать в шахтах лифтов вентиляционные фрамуги другого размера для предотвращения других специфических опасностей. В Великом Герцогстве Люксембург, например, площадь вентиляционной фрамуги должна составлять по меньшей мере 2,50% от площади горизонтального сечения шахты для того, чтобы дополнительно обеспечивать вытяжку дыма в случае пожара. Существуют несколько патентов, которые описывают разнообразные специфические ситуации при использовании приточной вентиляции в случае пожара или задымления в здании (патент США 5718627,патент Германии 19856193, Европейский патент 0995995, патент Германии 29906399). Вопреки стандарту EN 81-1/EN 81-2, пункт 5.2.3 Вентиляция шахты, эти системы используют шахту лифта как путь для вытяжки дыма из других комнат здания. В таких системах вентиляционный канал обычно закрыт, что противоречит положениям законодательства некоторых государств. Вентиляционный канал открывают только в случае возникновения чрезвычайных ситуаций, таких как пожар. Наряду с положениями закона существуют также экономические и экологические проблемы, которые необходимо принимать во внимание. Действительно, любая вентиляция шахты приводит к существенным тепловым потерям. Утечка тепла через шахту неизбежна даже при использовании в ней обыкновенной естественной вентиляции, потому что двери между шахтой и различными этажами здания не могут быть полностью воздухонепроницаемыми по всему зданию. Следует бороться с такими потерями тепла, особенно в энергосберегающих зданиях. Потери тепла обычно такие значительные, что оборудовать лифтом энергосберегающие или с пассивным обогревом здания не представляется возможным. Одно из решений проблемы утечки тепла заключается, например, в вынесении лифтовой шахты за пределы теплового контура здания. Однако такой вынос шахты часто является нежелательным или невозможным. Другим решением могло бы стать создание, например, тамбуров (шлюзов) вокруг шахты и в местах доступа в ней. Однако создание таких тамбуров влечет за собой очень высокие затраты. Цель изобретения Целью настоящего изобретения являются способ и система управления тепловой энергией в оборудованном шахтой для лифтовых установок здании, которые позволяют уменьшить тепловые потери и лишены недостатков, присущих вышеуказанным решениям. Общее описание изобретения В соответствии с настоящим изобретением поставленная цель достигается за счет способа регулирования, в частности, энергосбережения, описанного в п.1 формулы изобретения. Здание с лифтовой установкой имеет подвижную кабину в шахте и вентиляционный канал между шахтой и атмосферой. В соответствии с настоящим изобретением способ регулирования расхода энергии включает в себя следующие этапы: мониторинг по меньшей мере одного параметра состояния лифтовой установки; причем указанный мониторинг включает в себя мониторинг присутствия человека в лифтовой установке и/или мониторинг движения кабины в лифтовой шахте; оценку в блоке управления необходимости провентилировать шахту, основанную по меньшей мере на одном вышеуказанном параметре состояния, при этом блок управления делает вывод о необходимости провентилировать шахту в том случае, если обнаружено присутствие человека и/или движение кабины; и переключение затворного элемента, соединенного с вышеуказанным вентиляционным каналом, из открытого положения, когда вентиляционный канал практически полностью открыт, в закрытое положение, когда вентиляционный канал перекрыт, по меньшей мере, частично, только в том случае, когда оценка указывает, что в вентиляции шахты нет необходимости, при этом в своем открытом положении-1 011941 затворный элемент (30) предварительно напряжен. Данный способ позволяет перекрывать вентиляционный канал и, тем самым, предотвращать потери тепла через шахту и вентиляционный канал. При определенных условиях этот способ отвечает требованиям энергосбережения за счет предотвращения тепловых потерь и, в то же время, соответствует требованиям законодательства, техническим нормам и нормам техники безопасности. Перед тем как переключить затворный элемент в закрытое положение, способ по сути проверяет, позволяет ли состояние лифтовой установки перекрыть вентиляционный канал. В процессе эксплуатации лифтовой установки шахта должна вентилироваться, и, следовательно, затворный элемент должен находиться в открытом положении. Понятно, что соблюдение требований закона и технических норм становятся важнее требований управления тепловой энергией и что затворный элемент переключается в закрытое положение только тогда, когда это не противоречит требованиям закона и техническим нормам. Кроме того, за счет предотвращения потерь тепла через вентиляционный канал шахты способ в соответствии с настоящим изобретением позволяет оборудовать лифтом энергосберегающие или пассивно обогреваемые здания. Затворный элемент переключается в закрытое положение только при наличии соответствующего указания от операционной системы, и, как только это указание отменяется, затворный элемент переключается обратно в отрытое положение. В случае отключения электричества или сбоя в системе, предназначенной для реализации способа, вентиляционный канал обязательно остается открытым. Мониторинг по меньшей мере одного параметра состояния может включать в себя мониторинг присутствия человека в кабине, на крыше кабины или в шахте. Когда присутствие человека обнаружено,блок управления делает вывод, что шахта должна вентилироваться. Присутствие человека в кабине указывает на то, что лифтовая установка находится в эксплуатации, что в соответствии с законодательством должно сопровождаться вентиляцией шахты. Блок управления обеспечивает нахождение затворного элемента в открытом положении. Присутствие человека в кабине, на крыше кабины или в шахте может фиксироваться с помощью независимой системы либо с помощью блока обработки данных самой лифтовой установки. Мониторинг по меньшей мере одного параметра состояния может включать в себя мониторинг движения кабины в шахте. Когда фиксируется движение кабины, блок управления делает вывод о необходимости вентиляции шахты. Движение кабины фактически указывает на то, что лифтовая установка находится в эксплуатации, что по законодательству должно сопровождаться вентиляцией шахты. Эта информация может быть получена либо от независимой системы, либо с помощью блока обработки данных самой лифтовой установки. Блок управления обеспечивает нахождение затворного элемента в открытом положении. Блок управления может делать вывод о том, что нет необходимости вентилировать шахту, когда присутствие человека в кабине, на крыше кабины или в шахте не зафиксировано или когда движение кабины не зафиксировано. В этом случае делается вывод о том, что лифтовая установка не находится в эксплуатации. В этом случае по требованиям закона и техническим нормам вентиляция не является обязательной. Затворный элемент при этом может быть переключен в закрытое положение, что приводит, по меньшей мере, к частичному перекрыванию вентиляционного канала. В результате тепло в здании сохраняется и помимо всего прочего появляется возможность оборудовать лифтом энергосберегающее или пассивно обогреваемое здание. Согласно преимущественному варианту реализации способ энергосбережения может дополнительно включать в себя следующие операции: мониторинг по меньшей мере одного контрольного параметра; оценку целесообразности перекрывания вентиляционного канала, основанную на по меньшей мере одном контрольном параметре; и переключение затворного элемента в закрытое положение, когда блок управления делает вывод об отсутствии необходимости вентилировать шахту и когда оценка указывает на целесообразность перекрывания вентиляционного канала. В случаях, когда требования закона или технические нормы не запрещают перекрывать вентиляционный канал, способ позволяет проводить оценку целесообразности перекрывания вентиляционного канала. Настоящий способ позволяет переключать затворный элемент в закрытое положение только тогда,когда это санкционировано и желательно. В случаях, когда перекрывание вентиляционного канала является санкционированным, появляется возможность регулировать расход тепловой энергии здания с помощью переключения затворного элемента из открытого положения в закрытое положение. Перекрывание вентиляционного канала приводит к уменьшению тепловых потерь через вентиляционный канал,что, в свою очередь, позволяет экономить энергию. Мониторинг по меньшей мере одного контрольного параметра преимущественно включает в себя,по меньшей мере, мониторинг одного из следующих параметров: температура внутри здания; температура внутри шахты; присутствие человека на посадочной площадке на этаже здания;-2 011941 температура снаружи здания; скорость ветра снаружи здания; уровень солнечной радиации снаружи здания. Следует заметить, что этот список не исчерпывающий. Оценка этих параметров может в случае, когда перекрывание канала соответствует требованиям закона и техническим нормам, привести к принятию решения оставить вентиляционный канал открытым. Такое может случиться летом, когда температура в здании намного выше, чем внешняя температура, и температура снаружи ниже, чем температура внутри здания. Также является преимуществом то, что способ дополнительно включает в себя сохранение в запоминающем устройстве параметров состояния, положений затворного элемента и, если необходимо, контрольных параметров, что позволяет контролировать надлежащую работу системы, которая осуществляет реализацию данного способа. Сохраненные данные могут, например, после чрезвычайной ситуации быть использованы в качестве доказательств работы лифтовой установки в соответствии с законодательством. Настоящее изобретение также касается системы по п.8 формулы изобретения, предназначенной для реализации вышеуказанного способа. Такая система управления тепловой энергией, в частности система энергосбережения, в здании, оборудованном лифтовой установкой с подвижной кабиной в шахте и вентиляционным каналом между шахтой и атмосферой, включает в себя затворный элемент, соединенный с вентиляционным каналом и переключающийся между открытым положением, при котором вентиляционный канал практически открыт, и закрытым положением,при котором вентиляционный канал перекрыт, по меньшей мере, частично; средство предварительного напряжения для удержания в пассивном состоянии затворного элемента в его открытом положении; и блок управления, контролирующий положение затворного элемента и включающий в себя средства мониторинга по меньшей мере одного параметра состояния лифтовой установки, предназначенный для оценки необходимости провентилировать шахту, при этом блок управления позволяет переключать затворный элемент в закрытое положение, когда оценка необходимости вентилировать шахту указывает на то, что в вентиляции шахты нет необходимости; при этом средства мониторинга по меньшей мере одного параметра состояния лифтовой установки включают в себя по меньшей мере одно средство для фиксации присутствия человека внутри лифтовой установки и/или по меньшей мере одно средство для фиксации движения кабины в шахте; при этом блок управления делает вывод о необходимости провентилировать шахту только тогда, когда зафиксировано присутствие человека и/или движение кабины. Подробное описание Другие особенности и технические характеристики изобретения поясняются с помощью подробного описания преимущественного варианта реализации, представленного ниже, со ссылками на прилагаемой фигуре, на которой схематично показано поперечное сечение здания, оборудованного лифтом и системой управления тепловой энергией в соответствии с настоящим изобретением. На фигуре показано здание 10, имеющее несколько этажей 12, 12', 12", 12'"; подъемная установка 13, в этом случае лифтовая установка расположена в здании 10 вертикально и предназначена для связи между различными этажами 12, 12', 12", 12'" здания 10. Такая установка включает в себя шахту 14, в которой размещена кабина 16, соединенная с двигателем (не представлен), который перемещает кабину 16 вверх и вниз по шахте 14. Кабина 16 включает в себя дверь 18 кабины, которая открывается одновременно с соответствующей посадочной дверью 20, 20', 20", 20'" на одном из этажей 12, 12', 12", 12'", на котором кабина 16 останавливается для обеспечения входа в кабину 16 с соответствующего этажа 12, 12', 12", 12'". Вентиляционный канал 22 соединяет шахту 14 с атмосферой через крышу 24 здания 10. В соответствии с действующим европейским законодательством этот вентиляционный канал 22 имеет площадь поперечного сечения, соответствующую по меньшей мере 1% от площади поперечного сечения шахты 14. Обычно двери 18 кабины и посадочные двери 20, 20', 20", 20'" являются воздухопроницаемыми, что обеспечивает воздухообмен между шахтой 14 и различными этажами 12, 12', 12", 12'". Вентиляционный канал 22, в свою очередь, обеспечивает воздухообмен между шахтой 14 и атмосферой через крышу 24 здания 10. Наряду с воздухообменом между различными этажами 12, 12', 12", 12'" и атмосферой также возникает обмен тепловой энергией, который, особенно в холодный период, приводит к значительному охлаждению шахты, и, тем самым, к потере тепла в здании 10. В соответствии с настоящим изобретением затворный элемент 30, такой, например, как заслонка или вентиль, соединяется с вентиляционным каналом 22 и может переключаться между открытым и закрытым положениями. В открытом положении затворный элемент 30 оставляет вентиляционный канал 22 открытым, тем самым обеспечивая воздухообмен между шахтой 14 и атмосферой. В закрытом положении затворный элемент 30, по меньшей мере, частично перекрывает вентиляционный канал 22, тем самым сохраняя тепло внутри здания 10 и предотвращая ненужные его потери. В целях безопасности затворный элемент 30 обычно находится в открытом положении и переклю-3 011941 чается в закрытое положение только при наличии необходимых условий. Таким образом, вентиляция шахты 14 обязательно будет осуществляться в случае отключения электричества, и, соответственно, в случае сбоя системы. Блок управления 32 служит для оценки параметров состояния и для принятия решений по переключению затворного элемента 30 в закрытое положение. Блок управления 32 предназначен для управления переключения затворного элемента 30 в соответствии с требованиями законодательством, другими словами, обеспечивает вентиляцию шахты 14 в соответствии с требованиями закона и техническими нормами. В целях безопасности и соответствия законодательству затворный элемент 30 должен, например,находиться в открытом положении в случае эксплуатации лифта. Считается, что лифт находится в эксплуатации, если кабина 16 движется или в шахте 14 находится человек. Движение в шахте 14 может быть зафиксировано при помощи датчика движения 34 на крыше кабины 16, датчика движения 34' в верхней части шахты, первого датчика присутствия 36 в кабине 16, либо второго датчика присутствия 38 в колодце шахты 14. Когда движение кабины 16 или присутствие человека в кабине или на краше кабины фиксируется датчиками движения 34 и 34', или присутствие человека фиксируется первым или вторым датчиком присутствия 36, 38 блок управления 32 делает вывод на основании сигналов, поступающих от этих датчиков 34, 34', 36, 38', о том, что шахту 14 необходимо провентилировать и, следовательно, обеспечивает нахождение затворного элемента 30 в открытом положении. Кроме того, на верхней части 44 шахты 14 установлен первый температурный датчик 42. Этот первый температурный датчик 42 определяет температуру в зоне, в которой может находиться техническое оборудование, чувствительное к температуре. Первый температурный датчик 42 соединен с блоком управления 32 и подает на него сигнал, указывающий измеренную температуру. На основании сигнала,поступившего от первого температурного датчика 42, блок управления 32 может оставлять затворный элемент 30 в открытом положении в случае перегрева верхней части 44 шахты 14, тем самым защищая техническое оборудование, установленное в этой зоне. Второй температурный датчик 48 может использоваться для различения теплого и холодного периодов года. В течение теплого периода потери тепла могут не наблюдаться, или наоборот быть желательными, и затворный элемент 30 может контролироваться в соответствии с требованиями вентиляции и кондиционирования воздуха в здании. В течение холодного периода, обычно зимой, затворный элемент 30 находится преимущественно в закрытом положении для предотвращения тепловых потерь, которые в противном случае были бы существенными. До настоящего времени оборудование лифтом обычно сопровождалось потерей тепла в зимний период, и поэтому энергосберегающие и пассивно обогреваемые здания лифтами не оборудовались. Благодаря способу по настоящему изобретению такая потеря тепла может быть прекращена и появляется возможность оборудовать лифтом энергосберегающее или пассивно обогреваемое здание. Когда кабина 16 неподвижна и не занята человеком, а также нет человека в шахте 14, вентиляция шахты 14 не обязательна, потому что установка не находится в эксплуатации. В таком случае затворный элемент 30 может быть, если необходимо, переключен в закрытое положение. Когда затворный элемент 30 находится в закрытом положении, вентиляционный канал 22, по меньшей мере, частично, а преимущественно полностью, перекрыт, и воздухообмен между шахтой 14 и атмосферой уменьшен или вовсе прекращен. Это позволяет сокращать тепловые потери и экономить энергию внутри здания 10. Целесообразность переключения затворного элемента 30 в закрытое положение может оцениваться блоком управления 32 на основании данных от нескольких датчиков. В неисключительный перечень таких датчиков можно включить следующие: температурные датчики 46, 46', 46", 46'" на различных этажах 12, 12', 12", 12'" внутри здания 10; температурный датчик 48 снаружи здания 10; датчик уровня солнечной радиации 50 снаружи здания 10; датчик скорости ветра 52 снаружи здания 10, и третьи датчики присутствия 54, 54', 54", 54'" на различных этажах 12, 12', 12", 12'" внутри здания 10. Для повышения безопасности системы регулирования расхода энергии блок управления 32 может дополнительно включать в себя два избыточных центральных процессорных устройства 32, 32'. Блок управления 32 и центральные процессорные устройства, соответственно, могут быть оснащены батареями аварийного питания для обеспечения надлежащей работы системы в случае отключения электричества. Между блоком управления 32 и затворным элементом 30 существует система двухсторонней связи,например цифровая или частотная, которая позволяет контролировать затворный элемент 30 и получать информацию о положении затворного элемента 30. Блок управления может передавать показания о положении затворного элемента 30 в информационный блок 56. Для сообщения о состоянии открытости вентиляционного канала 22 и о состоянии работы системы могут использоваться визуальные или акустические индикаторы. Блок управления 32 может быть модульного типа, гибко работать с несколькими типами интерфейсов с периферийной аппаратурой сложной окружающей системы, или фиксированного типа, который ограничивает себя определенным количеством периферийных аппаратных элементов.-4 011941 Блок управления 32 может иметь любой интерфейс, основанный на любой возможной поддержке,например, технологиях BUS или EIB, так чтобы его можно было интегрировать в систему управления и технического контроля крупных зданий. Блок управления 32 может быть оборудован центральным процессором в виде СПЗУ или любой другой поддержкой с предварительным программированием, а также оперативным запоминающим устройством (ОЗУ), которое свободно программируется в соответствии с нуждами и требованиями клиента. Блок управления 32 может иметь стандартные или программируемые интерфейсы для возможной прямой связи с лифтовым блоком обработки, который информирует о состоянии лифта. Различные компоненты, такие как датчики, затворный элемент и детекторы могут быть подключены к блоку управления 32 посредством электрических кабелей любого типа, радиоволн, оптических кабелей, через беспроводную связь, с помощью светодиодов, инфракрасного излучения, полей электромагнитной индукции или любых других средств связи. Следует заметить, что лифтовая установка обычно включает в себя машинное отделение. В этом случае вентиляция шахты может осуществляться через вентиляционный канал, связанный с машинным отделением, которое само связано с шахтой. В рамках настоящего изобретения считается, что такое машинное отделение является неотъемлемой частью шахты. Так, например, присутствие человека в машинном отделении равносильно присутствию человека в шахте, и вентиляция шахты может осуществляться через вентиляционный канал даже, если машинное отделение расположено между шахтой и вентиляционным каналом, выходящим в атмосферу. Помимо того, что настоящие система и способ управления тепловой энергией позволяют сберегать энергию в строящихся и существующих зданиях, они особенно актуальны при оборудовании лифтом энергосберегаемого или пассивно обогреваемого здания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ управления тепловой энергией в здании (10), включающем в себя лифтовую установку(14) и атмосферой, который включает в себя следующие операции: мониторинг по меньшей мере одного параметра состояния вышеуказанной лифтовой установки(13); причем указанный мониторинг включает в себя мониторинг присутствия человека в лифтовой установке (13) и/или мониторинг движения кабины (16) в лифтовой шахте (14); оценку в блоке управления (32) необходимости вентилировать шахту (14) на основе этих параметров; при этом блок управления делает вывод о необходимости провентилировать шахту (14) в том случае, если обнаружено присутствие человека и/или движение кабины (16); переключение затворного элемента (30), соединенного с вентиляционным каналом (22), из открытого положения, при котором вентиляционный канал (22), по существу, открыт, в закрытое положение,при котором вентиляционный канал (22), по меньшей мере, частично перекрыт, только когда вышеуказанная оценка показывает, что вентиляция шахты (14) не обязательна, при этом в своем открытом положении затворный элемент (30) предварительно напряжен. 2. Способ по п.1, в котором мониторинг присутствия человека в лифтовой установке (13) включает в себя мониторинг присутствия человека в кабине (16), на крыше кабины или в шахте (14). 3. Способ по любому из пп.1 или 2, в котором блок управления (32) делает вывод об отсутствии необходимости вентилирования шахты (14), когда не зафиксировано присутствие человека в кабине (16),на крыше кабины или в шахте (14) и не зафиксировано движение кабины (16). 4. Способ по любому из пп.1-3, дополнительно включающий в себя следующие операции: мониторинг по меньшей мере одного контрольного параметра; оценку целесообразности перекрывания вентиляционного канала (22), основанную по меньшей мере на одном контрольном параметре; переключение затворного элемента (30) в закрытое положение, когда блок управления (32) делает вывод об отсутствии необходимости вентилирования шахты (14) и когда вышеуказанная оценка показывает, что перекрывание вентиляционного канала (22) целесообразно. 5. Способ по п.4, в котором мониторинг по меньшей мере одного контрольного параметра включает в себя мониторинг по меньшей мере одного параметра, выбранного из группы, включающей температуру внутри здания (10); температуру внутри шахты (14); присутствие человека на посадочной площадке этажа (12, 12', 12", 12'") здания (10); температуру снаружи здания (10); скорость ветра снаружи здания (10) и уровень солнечной радиации снаружи здания (10). 6. Способ по любому из пп.1-5, дополнительно включающий в себя сохранение в запоминающем устройстве параметров состояния, контрольных параметров и положения затворного элемента (30). 7. Способ по любому из пп.1-6, дополнительно включающий в себя передачу информации о положении затворного элемента (30) и/или о рабочем состоянии блока управления (32).-5 011941 8. Система управления тепловой энергией в здании, оборудованном лифтовой установкой (13) с подвижной кабиной (16) в шахте (14) и вентиляционным каналом (22) между вышеуказанной шахтой(14) и атмосферой, дополнительно включающая в себя затворный элемент (30), соединенный с вентиляционным каналом (22), при этом затворный элемент(30) способен переключаться из открытого положения, при котором вентиляционный канал (22) практически открыт, в закрытое положение, при котором вентиляционный канал (22) перекрыт, по меньшей мере, частично; средство предварительного напряжения для удержания в пассивном состоянии затворного элемента(30) в открытом положении; и блок управления (32), управляющий положением затворного элемента (30), при этом блок управления (32) включает в себя средства для мониторинга по меньшей мере одного параметра состояния лифтовой установки (13) и для оценки необходимости вентилирования шахты (14), при этом блок управления (32) позволяет переключать затворный элемент (30) в закрытое положение только тогда, когда оценка необходимости вентилирования шахты (14) показывает, что вентиляция шахты (14) не обязательна,при этом вышеуказанные средства для мониторинга по меньшей мере одного параметра состояния лифтовой установки (13) включают в себя по меньшей мере одно средство для фиксации присутствия человека в лифтовой установке (13) и/или по меньшей мере одно средство для фиксации движения кабины(16) в шахте (14), при этом блок управления (32) делает вывод о необходимости вентилирования шахты(14) тогда, когда зафиксировано присутствие человека и/или движение кабины (16). 9. Система по п.8, в которой средства для фиксации присутствия человека в лифтовой установке(13) включают в себя по меньшей мере один датчик присутствия (34, 34', 36, 38) в кабине (16), на крыше кабины или в шахте (14). 10. Система по п.8 или 9, в которой средства для фиксации движения кабины (16) в шахте (14) включают в себя по меньшей мере один датчик движения (34, 34'). 11. Система по любому из пп.8-10, дополнительно включающая в себя по меньшей мере один датчик контрольного параметра, блок управления (32), включающий в себя средства для оценки целесообразности перекрывания вентиляционного канала (22) на основе по меньшей мере одного вышеуказанного контрольного параметра. 12. Система по п.11, в которой по меньшей мере один датчик контрольного параметра выбран из группы, включающей температурный датчик (46, 46', 46", 46'") внутри здания (10); температурный датчик внутри шахты (14); датчик присутствия (54, 54', 54", 54'") человека, находящегося на посадочной площадке одного из этажей (12, 12', 12", 12'") здания (10); температурный датчик (48) снаружи здания (10); датчик скорости ветра (52) снаружи здания (10) и датчик уровня солнечной радиации (50) снаружи здания (10). 13. Система по любому из пп.8-12, в которой блок управления (32) включает в себя по меньшей мере два избыточных центральных процессорных устройств. 14. Система по любому из пп.8-13, дополнительно включающая в себя запоминающее устройство,при этом запоминающее устройство запоминает и хранит параметры состояния, положение затворного элемента (30) и, если возможно, контрольные параметры. 15. Система по любому из пп.8-14, дополнительно включающая в себя информационный блок (56),сообщающий о положении затворного элемента (30) и/или рабочем состоянии блока управления (32).

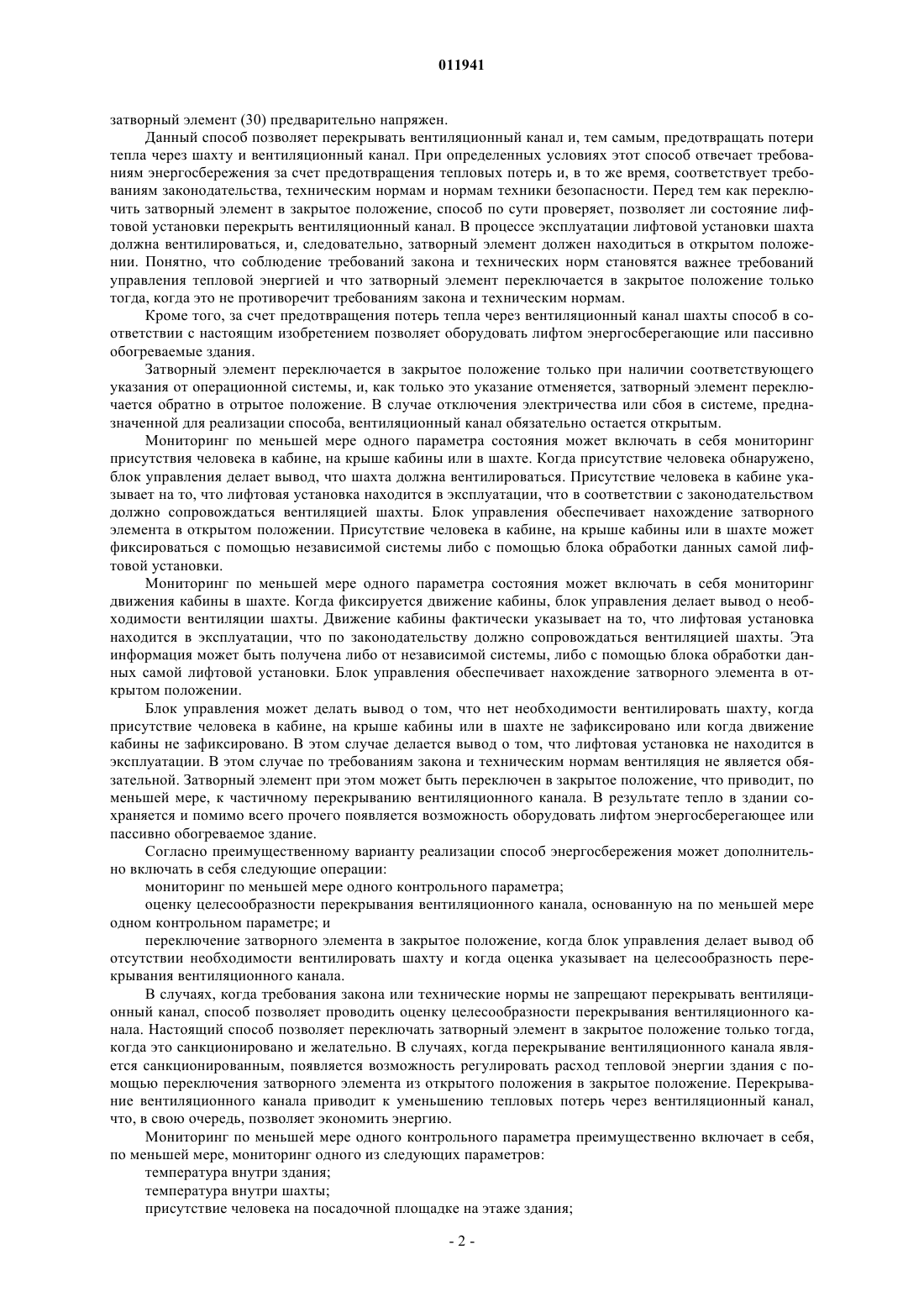

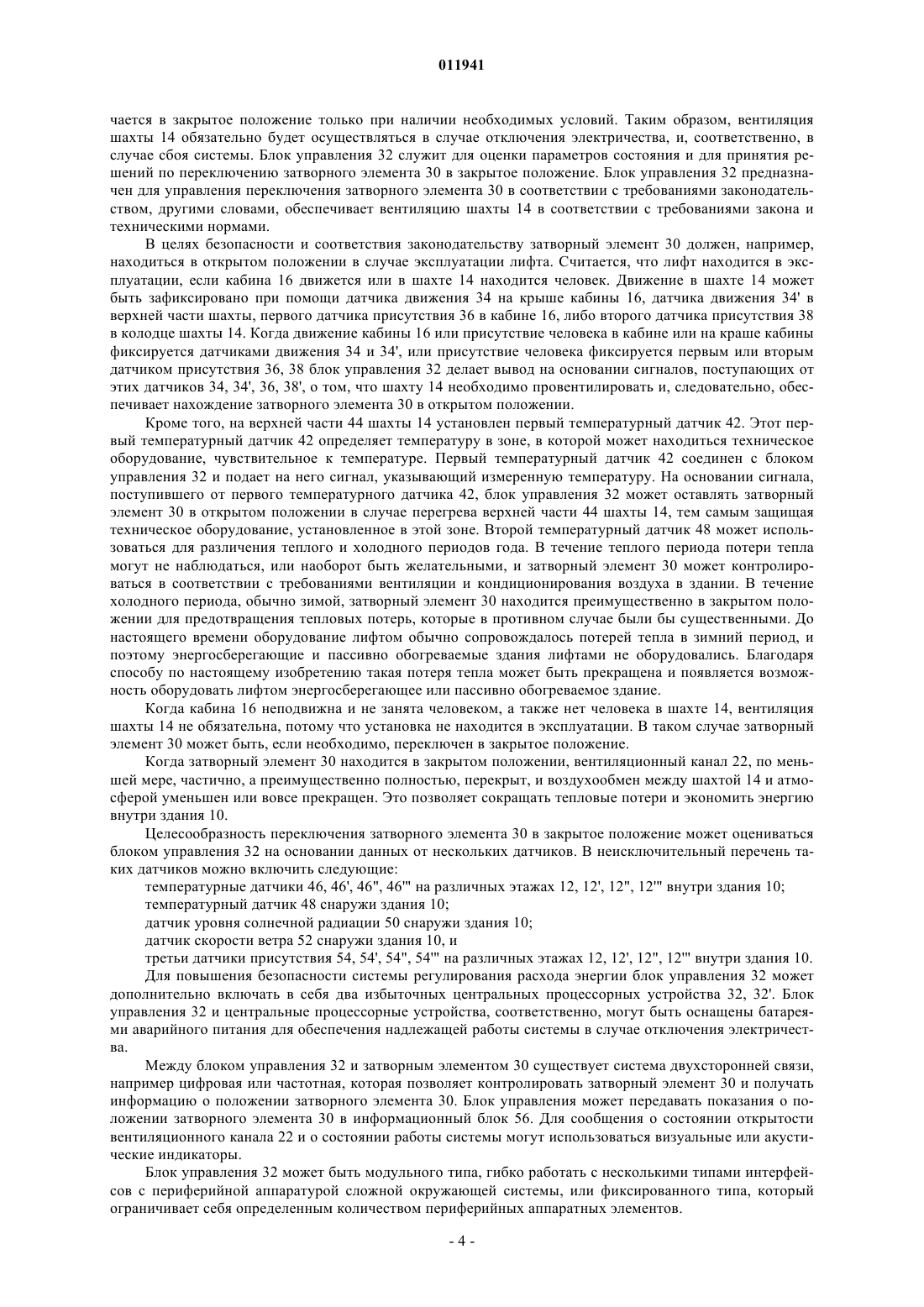

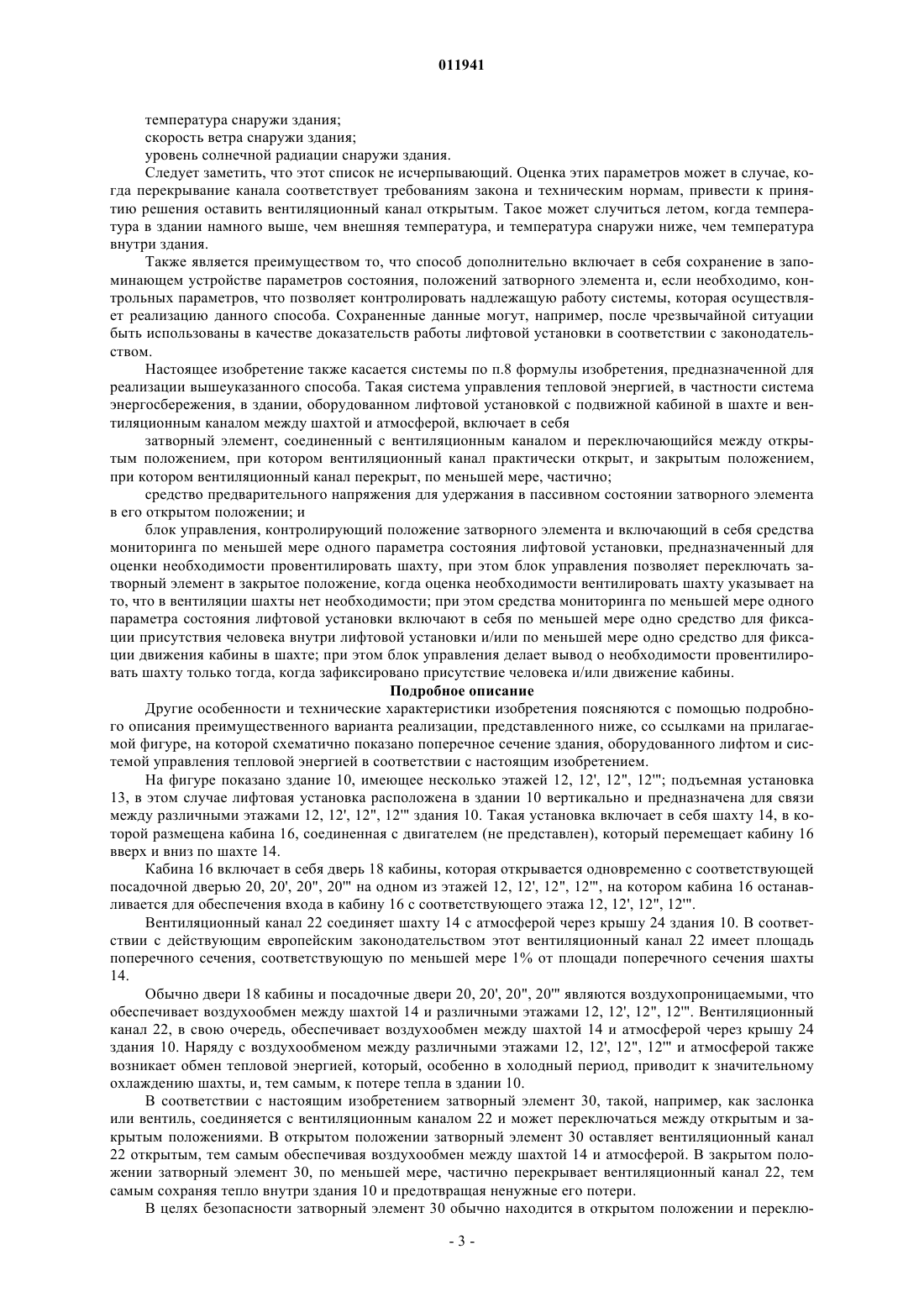

МПК / Метки

МПК: F24F 7/06, F24F 11/00, B66B 11/02

Метки: тепловой, шахтой, лифтовых, энергией, способ, система, установок, управления, здании, оборудованном
