Способ управления системой лифтов и система лифтов

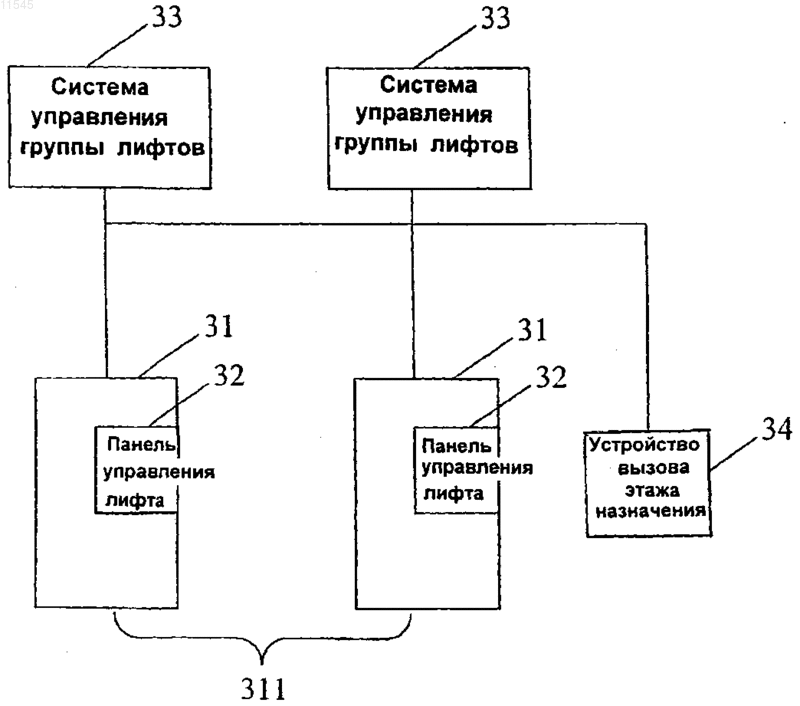

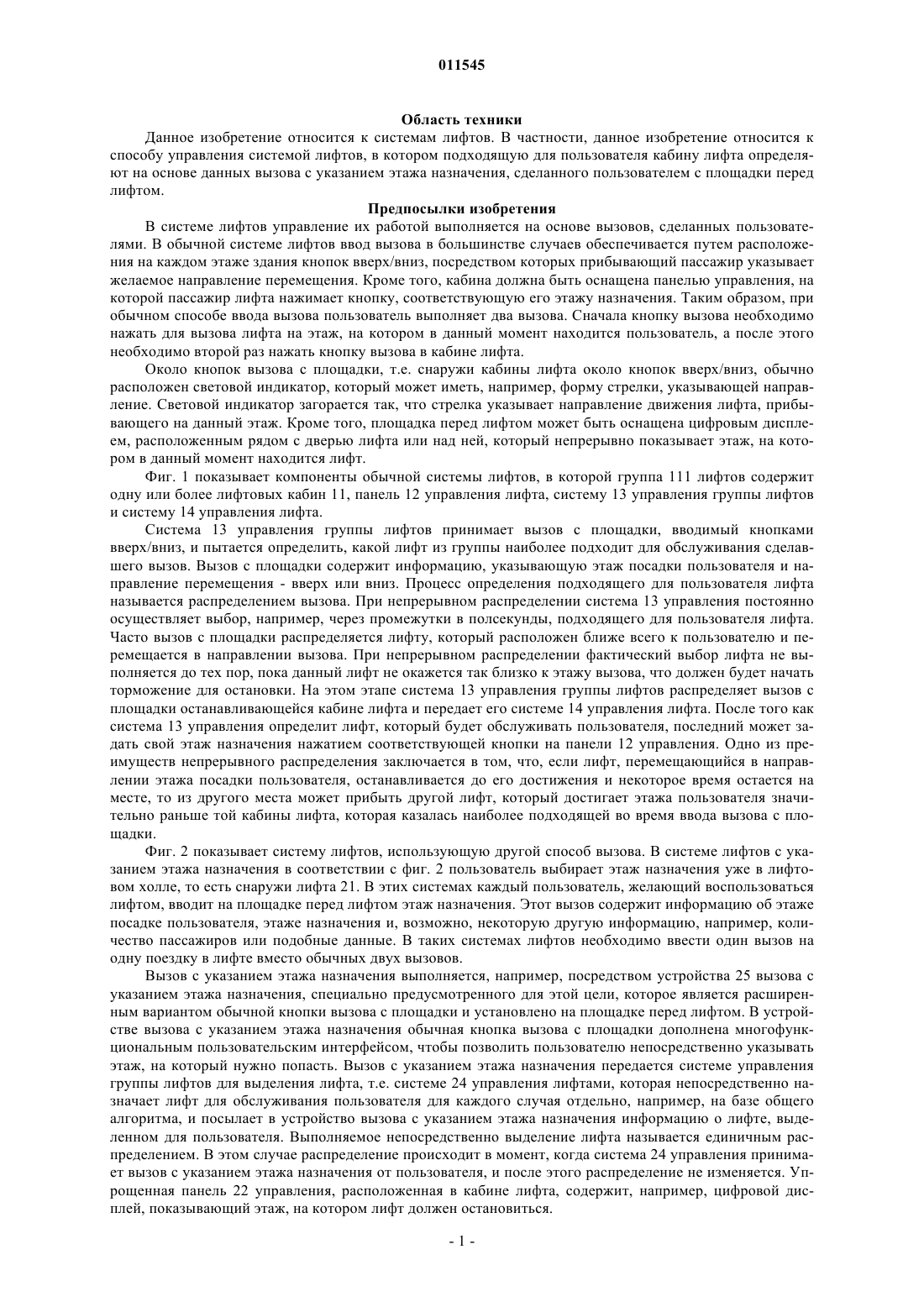

011545 Область техники Данное изобретение относится к системам лифтов. В частности, данное изобретение относится к способу управления системой лифтов, в котором подходящую для пользователя кабину лифта определяют на основе данных вызова с указанием этажа назначения, сделанного пользователем с площадки перед лифтом. Предпосылки изобретения В системе лифтов управление их работой выполняется на основе вызовов, сделанных пользователями. В обычной системе лифтов ввод вызова в большинстве случаев обеспечивается путем расположения на каждом этаже здания кнопок вверх/вниз, посредством которых прибывающий пассажир указывает желаемое направление перемещения. Кроме того, кабина должна быть оснащена панелью управления, на которой пассажир лифта нажимает кнопку, соответствующую его этажу назначения. Таким образом, при обычном способе ввода вызова пользователь выполняет два вызова. Сначала кнопку вызова необходимо нажать для вызова лифта на этаж, на котором в данный момент находится пользователь, а после этого необходимо второй раз нажать кнопку вызова в кабине лифта. Около кнопок вызова с площадки, т.е. снаружи кабины лифта около кнопок вверх/вниз, обычно расположен световой индикатор, который может иметь, например, форму стрелки, указывающей направление. Световой индикатор загорается так, что стрелка указывает направление движения лифта, прибывающего на данный этаж. Кроме того, площадка перед лифтом может быть оснащена цифровым дисплеем, расположенным рядом с дверью лифта или над ней, который непрерывно показывает этаж, на котором в данный момент находится лифт. Фиг. 1 показывает компоненты обычной системы лифтов, в которой группа 111 лифтов содержит одну или более лифтовых кабин 11, панель 12 управления лифта, систему 13 управления группы лифтов и систему 14 управления лифта. Система 13 управления группы лифтов принимает вызов с площадки, вводимый кнопками вверх/вниз, и пытается определить, какой лифт из группы наиболее подходит для обслуживания сделавшего вызов. Вызов с площадки содержит информацию, указывающую этаж посадки пользователя и направление перемещения - вверх или вниз. Процесс определения подходящего для пользователя лифта называется распределением вызова. При непрерывном распределении система 13 управления постоянно осуществляет выбор, например, через промежутки в полсекунды, подходящего для пользователя лифта. Часто вызов с площадки распределяется лифту, который расположен ближе всего к пользователю и перемещается в направлении вызова. При непрерывном распределении фактический выбор лифта не выполняется до тех пор, пока данный лифт не окажется так близко к этажу вызова, что должен будет начать торможение для остановки. На этом этапе система 13 управления группы лифтов распределяет вызов с площадки останавливающейся кабине лифта и передает его системе 14 управления лифта. После того как система 13 управления определит лифт, который будет обслуживать пользователя, последний может задать свой этаж назначения нажатием соответствующей кнопки на панели 12 управления. Одно из преимуществ непрерывного распределения заключается в том, что, если лифт, перемещающийся в направлении этажа посадки пользователя, останавливается до его достижения и некоторое время остается на месте, то из другого места может прибыть другой лифт, который достигает этажа пользователя значительно раньше той кабины лифта, которая казалась наиболее подходящей во время ввода вызова с площадки. Фиг. 2 показывает систему лифтов, использующую другой способ вызова. В системе лифтов с указанием этажа назначения в соответствии с фиг. 2 пользователь выбирает этаж назначения уже в лифтовом холле, то есть снаружи лифта 21. В этих системах каждый пользователь, желающий воспользоваться лифтом, вводит на площадке перед лифтом этаж назначения. Этот вызов содержит информацию об этаже посадке пользователя, этаже назначения и, возможно, некоторую другую информацию, например, количество пассажиров или подобные данные. В таких системах лифтов необходимо ввести один вызов на одну поездку в лифте вместо обычных двух вызовов. Вызов с указанием этажа назначения выполняется, например, посредством устройства 25 вызова с указанием этажа назначения, специально предусмотренного для этой цели, которое является расширенным вариантом обычной кнопки вызова с площадки и установлено на площадке перед лифтом. В устройстве вызова с указанием этажа назначения обычная кнопка вызова с площадки дополнена многофункциональным пользовательским интерфейсом, чтобы позволить пользователю непосредственно указывать этаж, на который нужно попасть. Вызов с указанием этажа назначения передается системе управления группы лифтов для выделения лифта, т.е. системе 24 управления лифтами, которая непосредственно назначает лифт для обслуживания пользователя для каждого случая отдельно, например, на базе общего алгоритма, и посылает в устройство вызова с указанием этажа назначения информацию о лифте, выделенном для пользователя. Выполняемое непосредственно выделение лифта называется единичным распределением. В этом случае распределение происходит в момент, когда система 24 управления принимает вызов с указанием этажа назначения от пользователя, и после этого распределение не изменяется. Упрощенная панель 22 управления, расположенная в кабине лифта, содержит, например, цифровой дисплей, показывающий этаж, на котором лифт должен остановиться.-1 011545 При обычном распределении вызова с площадки сложно использовать полную транспортирующую способность группы лифтов, а также одновременные вызовы множества пользователей. Кроме того, в обычном способе управления невозможно оптимизировать полное время перемещения каждого пассажира на основе специфики пассажиров. Система лифтов с указанием этажа назначения, напротив, учитывает полное время перемещения каждого пассажира и их количество и, таким образом, может более эффективно обслуживать пользователей системы. В системе лифтов с указанием этажа назначения также можно собрать пользователей с одним и тем же этажом назначения в одном лифте, тем самым обеспечивая быструю и эффективную работу системы лифтов. Однако управление лифтами в системе лифтов с указанием этажа назначения для управления группой лифтов требует очень сложной системы управления, в которой нет необходимости в системах с малым количеством лифтов. Панели управления, необходимые в системе лифтов с указанием этажа назначения, также требуют большого объема памяти и, кроме того, нецелесообразны с точки зрения стоимости в случае систем с малым количеством лифтов. Более того, система лифтов с указанием этажа назначения требует сложной сигнализации, например дисплеев, установленных на площадках перед лифтами для оповещения пользователя о направлении перемещения лифта, выбранного для обслуживания вызова, и этажах, на которых он остановится. Цель изобретения Целью данного изобретения является устранение или уменьшение вышеуказанных проблем, свойственных предшествующему уровню техники, а также решение, простое в использовании с обычным групповым управлением. Еще одной целью данного изобретения является экономически эффективное решение в сравнении с известными решениями. Признаки данного изобретения приведены в формуле изобретения. Сущность изобретения Цель данного изобретения заключается в создании способа ввода вызова с указанием этажа назначения, хранения данных вызова с указанием этажа назначения, введенного пользователем, выделения кабины лифта для пользователя на основании данных вызова с указанием этажа назначения и передачи вызова в кабину лифта, когда он прибывает на площадку. Отличительный признак данного способа изложен в отличительной части п.1 формулы изобретения. Отличительный признак предложенной системы изложен в отличительной части п.9 формулы изобретения. Отличительные признаки других вариантов выполнения данного изобретения раскрыты в других пунктах формулы. Варианты выполнения данного изобретения также представлены в описании и на чертежах данной заявки. Содержание изобретения,раскрытое в заявке, также может быть сформулировано по-другому, чем это изложено в приведенной ниже формуле изобретения. Содержание изобретения также может состоять из нескольких отдельных изобретений, в частности, если данное изобретение рассматривается в свете явных или неявных подзадач или относительно достигаемых преимуществ или их групп. В этом случае некоторые признаки, содержащиеся в приведенной ниже формуле изобретения, могут быть излишними с точки зрения отдельных концепций изобретения. В рамках основной концепции данного изобретения признаки различных вариантов выполнения могут использоваться совместно с другими вариантами выполнения. В варианте выполнения данного изобретения пользователь вводит вызов с указанием этажа назначения, используя устройство вызова с указанием этажа назначения. Данные вызова с указанием этажа назначения, введенные пользователем, сохраняются в памяти этого устройства. Данные вызова с указанием этажа назначения содержат информацию об этаже посадки пользователя и направлении его перемещения - вверх или вниз. Кроме того, данные вызова содержат информацию об этаже назначения пользователя. Устройство вызова с указанием этажа назначения передает вызов пользователя в обычную систему управления лифта как вызов с площадки, указывающий этаж посадки пользователя и расположение заданного им этажа назначения - выше или ниже этажа посадки. Система управления группы лифтов выделяет для пользователя подходящую лифтовую кабину на основании данных вызова с площадки с использованием непрерывного или единичного выделения. Если система управления использует непрерывное выделение, тогда пользователь оповещается, например, посредством оптического и/или звукового сигнала о том, какой лифт направляется для его обслуживания, когда лифт прибывает на этаж. При использовании единичного выделения пользователя информируют о лифте для обслуживания непосредственно, например, посредством устройства вызова с указанием этажа назначения. Когда кабина лифта прибывает на этаж, указанное устройство передает полученную на основании сохраненных в нем данных вызова информацию об этаже назначения пользователя в систему управления лифта, которая передает вызов далее лифтовой кабине. В другом предлагаемом способе пользователь также вводит вызов с указанием этажа назначения посредством устройства вызова с указанием этажа назначения. В этом примере вызов с указанием этажа назначения пользователя, введенный через указанное устройство, передается непосредственно системе управления лифта, которая сохраняет данные этого вызова в памяти системы управления. Система управления выделяет подходящий лифт для пользователя на основе данных вызова с указанием этажа назначения, используя непрерывное или единичное выделение. Если система управления использует непрерывное выделение, тогда пользователя оповещают о лифте для его обслуживания посредством, на-2 011545 пример, оптического и/или звукового сигнала, когда лифт прибывает на этаж. При использовании единичного выделения пользователя оповещают о лифте для его обслуживания непосредственно через указанное устройство вызова. Когда лифтовая кабина прибывает на этаж, система управления посылает кабине вызов, сообщающий лифту об этаже, на который должен переместиться пользователь. В варианте выполнения данного изобретения этажи, обслуживаемые лифтами, подразделяются на различные зоны. Например, если группа содержит четыре лифта, имеется возможность назначить два лифта для обслуживания нижних этажей, а другие два лифта - для обслуживания верхних этажей. Когда пассажир лифта приходит на этаж посадки, система управления лифтов использует данные зонирования для выделения лифтов, так как лифт может быть остановлен только на некоторых этажах системы. В этом случае введенный вызов передается только лифту, в зону которого включен этаж назначения. Таким образом, можно обеспечить более эффективную работу лифта, например, в пиковых условиях, в то время как количество этажей, обслуживаемых лифтом, уменьшено. В предложенной системе лифтов введенный пользователем вызов с указанием этажа назначения может быть обслужен с использованием простой системы управления лифтами. В предложенном способе пользователь может ввести вызов как вызов с указанием этажа назначения, при этом ему необходимо лишь один раз ввести вызов, после чего система управления выполняет размещение вызова так, чтобы ответить на него и доставить кабину на этаж назначения пользователя. Кроме того, описанное решение имеет преимущество, которое заключается в отсутствии необходимости установки в систему управления дорогостоящих и сложных процессоров для выполнения распределения вызовов. В соответствии с данным изобретением для системы, выполняющей распределение, не требуется соответствующая система управления, требующая большого объема памяти и вычислительной мощности. Вместо этого распределение вызовов выполняется на основе данных вызова с площадки, содержащихся в обычном вызове с указанием этажа назначения. Таким образом, уровень обслуживания системы лифтов может быть дополнительно улучшен без использования дорогостоящих и сложных систем управления. Предложенная система легко устанавливается даже в существующие системы, поскольку в существующей системе управления не придется выполнять больших и требующих времени изменений. Кроме того, в существующие устройства вызова с указанием этажа назначения можно ввести объем памяти, а также простую функцию обработки вызова с указанием этажа назначения. Краткое описание чертежей Фиг. 1 показывает обычную систему лифтов, в которой пользователь вводит вызов с площадки перед лифтом, а этаж назначения - только внутри кабины лифта; фиг. 2 показывает другую известную систему лифтов, в которой пользователь вводит как вызов с площадки, так и указание этажа назначения посредством одного вызова с указанием этажа назначения; фиг. 3 показывает вариант выполнения предложенной системы лифтов, в которой пользователь вводит один вызов с указанием этажа назначения, содержащий данные вызова с площадки, на основе которых система управления выделяет подходящий лифт для пользователя; фиг. 4 показывает функциональную блок-схему предложенного способа в упрощенном виде. Подробное описание данного изобретения Фиг. 3 показывает предложенную систему лифтов, содержащую группу 311 из нескольких лифтов 31, устройство 34 вызова с указанием этажа назначения для резервирования лифтов для использования пассажирами и систему 33 управления группы 311 лифтов. В соответствии с данным изобретением пользователь системы лифтов делает вызов с указанием этажа назначения через устройство 34, когда приходит на площадку перед лифтом. В соответствии с данным изобретением устройство 34 сохраняет вызов с указанием этажа назначения и передает его системе 33 управления группы 311 лифтов как вызов с площадки, который лишь сообщает системе управления этаж посадки пользователя и направление его перемещения - вверх или вниз(т.е. данные вызова с площадки). Собственно вызов с указанием этажа назначения также может быть передан непосредственно в систему 33 управления, при этом она сохраняет данный вызов и выделяет из него данные вызова с площадки. В принципе, система 33 управления включает отдельно управление лифтом и управление группой лифтов. Однако в данный момент времени активным является только управление группой. Система 33 управления выполняет выделение лифта на основании данных вызова с указанием этажа назначения с площадки, используя либо непрерывное, либо единичное распределение. Если выбор кабины лифта выполняется путем непрерывного распределения, то система 33 управления непрерывно отслеживает положение лифтовых кабин и распределяет вызовы с площадки группе лифтов. Когда лифтовая кабина останавливается на этаже, для нее размещается вызов, введенный пользователем, и этот вызов может быть удален из системы 33 управления после того, как распределение было выполнено. Одновременно оптический и/или звуковой сигнал оповещает пользователя о том, какой лифт будет его обслуживать. Когда лифт остановился на этаже, вызов кабины, основанный на данных, полученных от вызова с указанием этажа назначения, посылается в систему управления лифта, и лифт отправляется на этаж назначения. Кроме того, распределение лифтов может быть выполнено непосредственно способом единичного-3 011545 распределения, когда система 33 управления непосредственно выделяет пользователю наиболее подходящий лифт на основании принятого вызова с площадки. Если выполняется единичное распределение,тогда информация о выделенном пользователю лифте передается устройству 34, где пользователь может прочитать ее и, таким образом, узнать, какой кабиной лифта следует воспользоваться. Когда кабина лифта прибывает на этаж, из системы 33 управления удаляется вызов с площадки, после чего вызов кабины(информация об этаже назначения) передается лифтовой кабине. Фиг. 4 показывает функциональную блок-схему предложенного способа. В данном способе пользователь вводит 41 вызов с указанием этажа назначения посредством устройства вызова с указанием этажа назначения. Данные этого вызова, введенного пользователем, сохраняются 42 в запоминающем устройстве. Эту операцию можно выполнить двумя способами. В первом варианте введенный пользователем вызов с указанием этажа назначения сохраняется в памяти устройства вызова с указанием этажа назначения. В этом случае данные вызова, передаваемые системе управления, содержат только вызов с площадки, т.е. информацию об этаже посадки пользователя и расположении этажа назначения, заданного пользователем, в верхнем или нижнем направлении. Во втором варианте вызов с указанием этажа назначения, введенный пользователем посредством устройства вызова с указанием этажа назначения, передается системе управления лифтами, которая сохраняет его в запоминающем устройстве. Данная система управления выделяет 43 удовлетворяющий требованиям пользователя лифт на основании вызова с указанием этажа назначения с площадки. Когда выделенный для пользователя лифт прибывает на этаж, если вызов с указанием этажа назначения сохранен в устройстве вызова с указанием этажа назначения, то информация об этаже назначения, которая содержится в этом вызове, передается системе управления, которая передает 44 вызов кабины далее лифтовой кабине. С другой стороны, если вызов с указанием этажа назначения сохранен в системе управления, то, когда выделенный для пользователя лифт прибывает на этаж, система управления выбирает вызов кабины из сохраненных данных вызова с указанием этажа назначения и передает 44 далее лифтовой кабине. Несмотря на то, что система лифтов, рассмотренная в вышеприведенных примерах, является системой с указанием этажа назначения, данное изобретение также может быть использовано в других системах лифтов. Кроме того, данное изобретение не ограничивается только вышеописанными примерами вариантов выполнения, а, напротив, возможны многие его варианты в рамках концепции изобретения,определенной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ управления системой лифтов, содержащей группу (311) лифтов, содержащую несколько лифтовых кабин (31), устройство (34) вызова с указанием этажа назначения, предназначенное для резервирования лифтовой кабины (31) для использования пассажирами, систему (33) управления группы (311) лифтов, которая предназначена для управления лифтовыми кабинами (31) и работа которой зависит от указанного устройства (34) вызова с указанием этажа назначения,отличающийся тем, что он включает ввод (41) вызова с указанием этажа назначения посредством устройства (34) вызова с указанием этажа назначения,сохранение (42) данных указанного вызова,выделение (43) лифтовой кабины пользователю на основе данных указанного вызова с площадки,содержащего информацию об этаже посадки пользователя и направлении перемещения, и передачу (44) этажа назначения из сохраненных данных вызова как вызов кабины выделенной лифтовой кабине, только когда она прибывает на этаж посадки. 2. Способ по п.1, отличающийся тем, что в нем дополнительно сохраняют данные вызова с указанием этажа назначения в устройстве (34) вызова с указанием этажа назначения и передают эти данные от указанного устройства системе управления. 3. Способ по п.1, отличающийся тем, что в нем дополнительно передают вызов с указанием этажа назначения от устройства (34) вызова с указанием этажа назначения системе (33) управления и сохраняют данные указанного вызова в системе (33) управления группы (311) лифтов. 4. Способ по любому из пп.1-3, отличающийся тем, что лифтовую кабину выделяют пользователю путем непрерывного распределения. 5. Способ по п.4, отличающийся тем, что пользователя системы лифтов информируют о выделенной лифтовой кабине посредством светового сигнала, когда она прибывает на этаж посадки. 6. Способ по любому из пп.1-3, отличающийся тем, что лифтовую кабину выделяют пользователю путем единичного распределения. 7. Способ по п.6, отличающийся тем, что пользователя информируют о выделенном ему лифте посредством данных, переданных непосредственно устройству вызова с указанием этажа назначения в ответ на сделанный пользователем вызов с указанием этажа назначения. 8. Способ по любому из пп.1-7, отличающийся тем, что для лифтовых кабин устанавливают зоны, определяющие этажи, обслуживаемые каждой лифтовой кабиной, для лиц, прибывающих на этаж посадки.-4 011545 9. Система лифтов, содержащая группу (311) лифтов, содержащую несколько лифтовых кабин (31),устройство (34) вызова с указанием этажа назначения, предназначенное для резервирования лифтовой кабины (31) для использования пассажирами,систему (33) управления группы (311) лифтов, которая предназначена для управления лифтовыми кабинами (31) и работа которой зависит от указанного устройства (34) вызова с указанием этажа назначения,отличающаяся тем, что указанное устройство (34) вызова с указанием этажа назначения выполнено с возможностью приема вызова с указанием этажа назначения, а указанная система содержит средства(34, 33) сохранения данных вызова с указанием этажа назначения,при этом указанная система (33) управления группы (311) лифтов выполнена с возможностью выделения (43) лифтовой кабины пользователю на основе данных вызова с указанием этажа назначения с площадки, содержащих информацию об этаже посадки пользователя и направлении его перемещения, и с возможностью передачи этажа назначения из сохраненных данных вызова как вызов кабины выделенной лифтовой кабине, только когда она прибывает (44) на этаж посадки. 10. Система по п.9, отличающаяся тем, что указанное устройство (34) вызова с указанием этажа назначения выполнено с возможностью сохранения вызова с указанием этажа назначения и передачи данных указанного вызова с площадки от указанного устройства системе управления. 11. Система по п.9, отличающаяся тем, что указанное устройство (34) вызова с указанием этажа назначения выполнено с возможностью передачи вызова с указанием этажа назначения системе (33) управления, а указанная система (33) управления лифтами выполнена с возможностью сохранения указанного вызова. 12. Система по любому из пп.9-11, отличающаяся тем, что указанная система (33) управления выполнена с возможностью выделения лифтовой кабины пользователю с использованием непрерывного распределения. 13. Система по любому из пп.9-11, отличающаяся тем, что указанная система (33) управления выполнена с возможностью выделения лифтовой кабины пользователю с использованием единичного распределения. 14. Система по любому из пп.9-13, отличающаяся тем, что указанное устройство (34) вызова с указанием этажа назначения выполнено с возможностью приема данных о лифте, обслуживающем пользователя, непосредственно в ответ на сделанный пользователем вызов с указанием этажа назначения.
