Средство фиксации горлышка пробки незаполняемого повторно типа

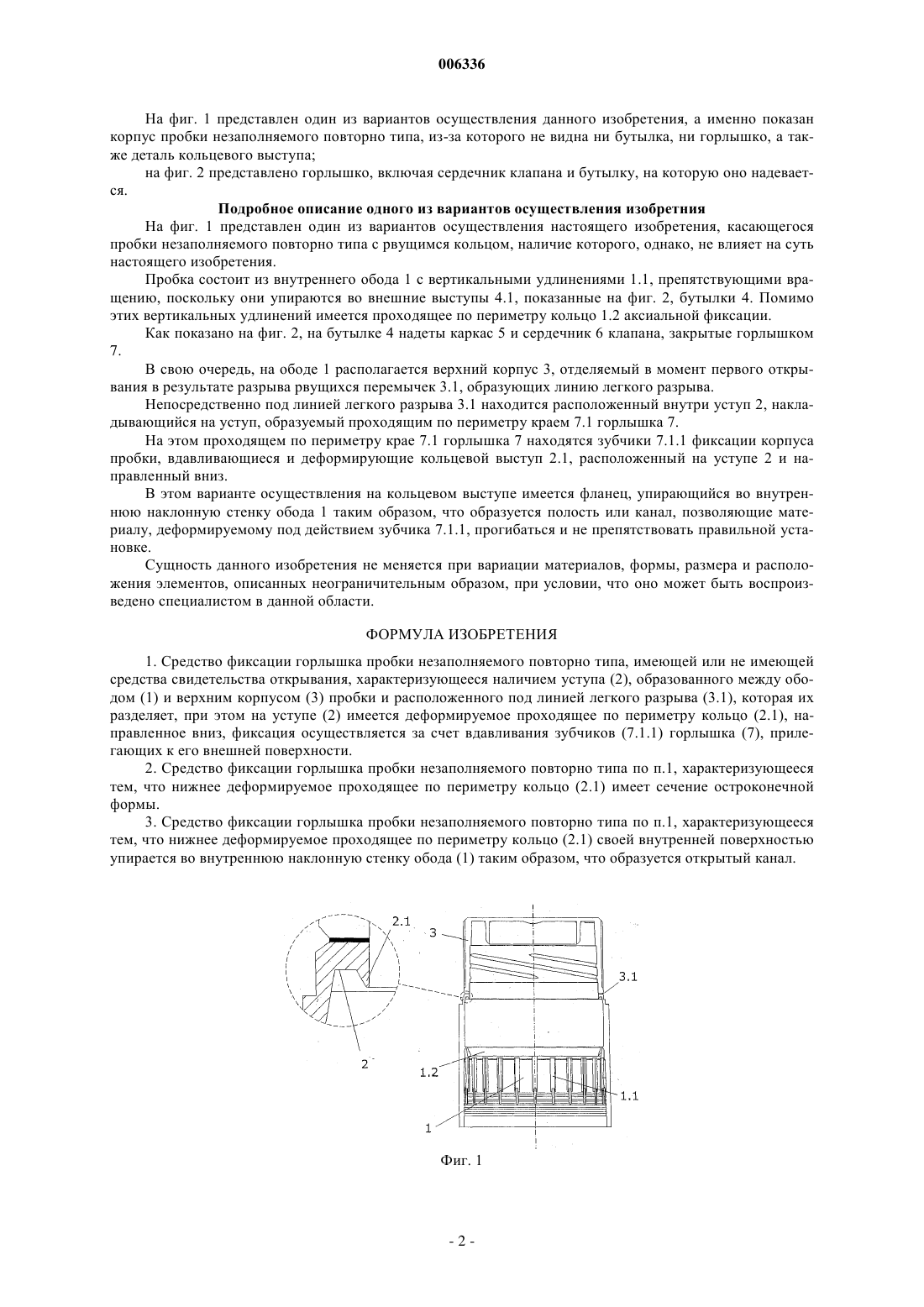

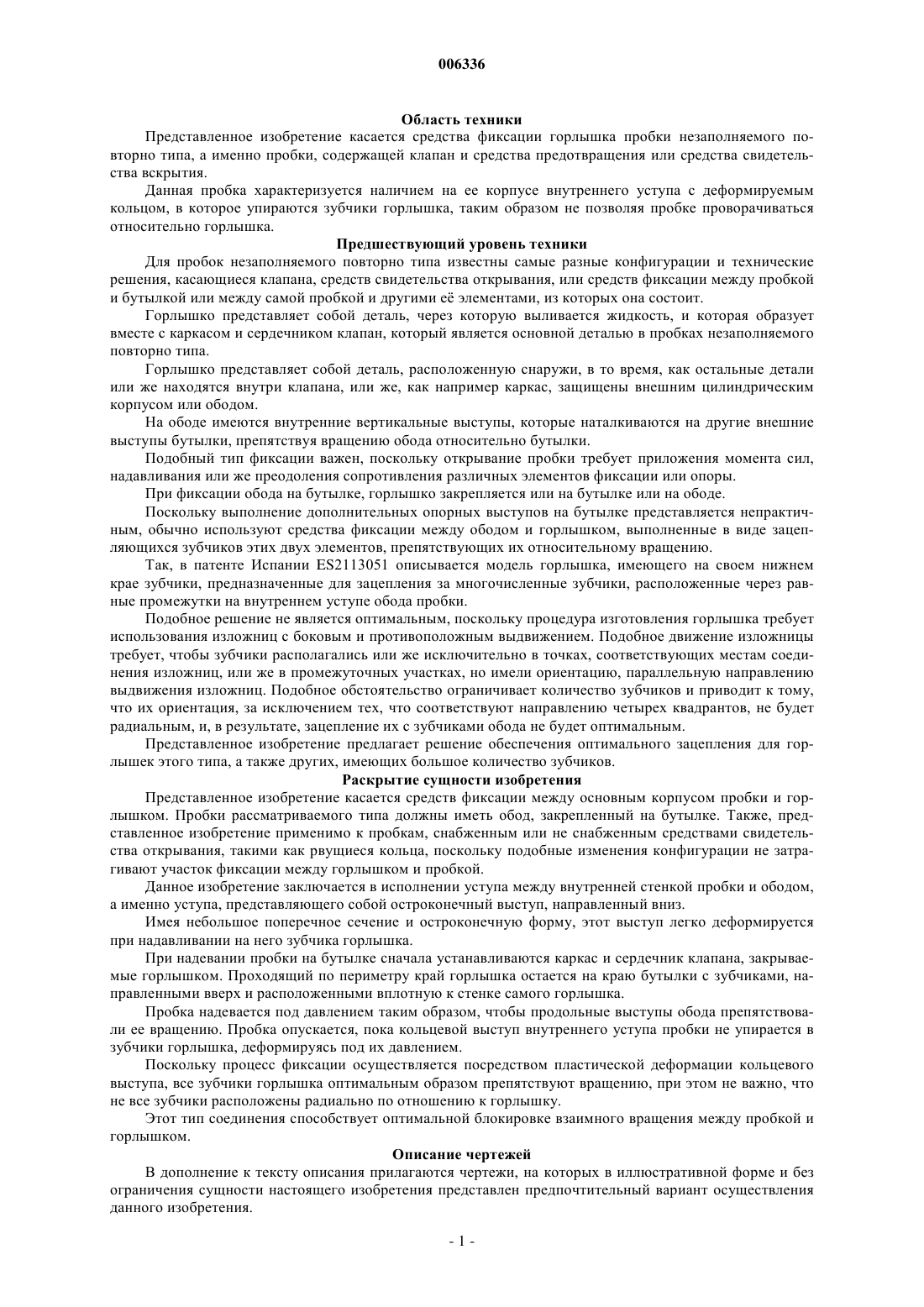

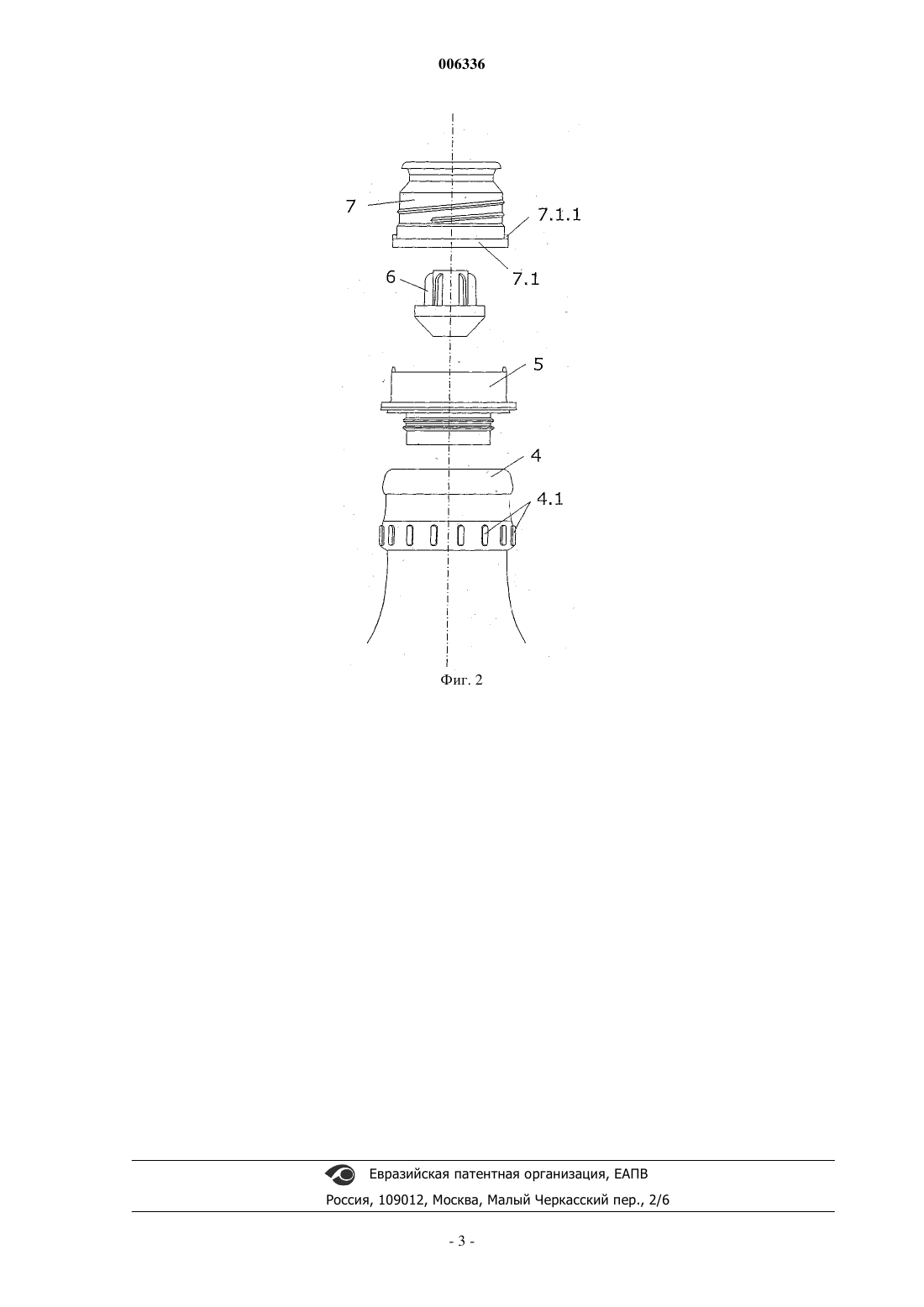

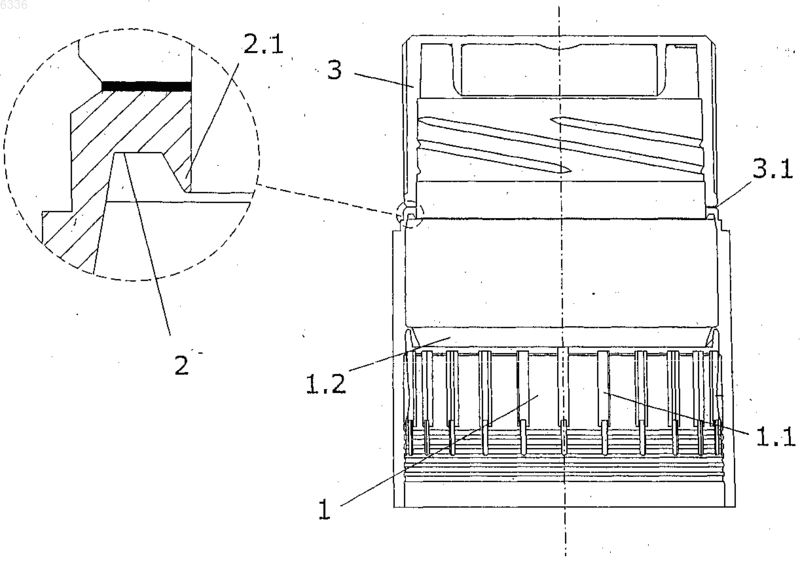

006336 Область техники Представленное изобретение касается средства фиксации горлышка пробки незаполняемого повторно типа, а именно пробки, содержащей клапан и средства предотвращения или средства свидетельства вскрытия. Данная пробка характеризуется наличием на ее корпусе внутреннего уступа с деформируемым кольцом, в которое упираются зубчики горлышка, таким образом не позволяя пробке проворачиваться относительно горлышка. Предшествующий уровень техники Для пробок незаполняемого повторно типа известны самые разные конфигурации и технические решения, касающиеся клапана, средств свидетельства открывания, или средств фиксации между пробкой и бутылкой или между самой пробкой и другими е элементами, из которых она состоит. Горлышко представляет собой деталь, через которую выливается жидкость, и которая образует вместе с каркасом и сердечником клапан, который является основной деталью в пробках незаполняемого повторно типа. Горлышко представляет собой деталь, расположенную снаружи, в то время, как остальные детали или же находятся внутри клапана, или же, как например каркас, защищены внешним цилиндрическим корпусом или ободом. На ободе имеются внутренние вертикальные выступы, которые наталкиваются на другие внешние выступы бутылки, препятствуя вращению обода относительно бутылки. Подобный тип фиксации важен, поскольку открывание пробки требует приложения момента сил,надавливания или же преодоления сопротивления различных элементов фиксации или опоры. При фиксации обода на бутылке, горлышко закрепляется или на бутылке или на ободе. Поскольку выполнение дополнительных опорных выступов на бутылке представляется непрактичным, обычно используют средства фиксации между ободом и горлышком, выполненные в виде зацепляющихся зубчиков этих двух элементов, препятствующих их относительному вращению. Так, в патенте Испании ES2113051 описывается модель горлышка, имеющего на своем нижнем крае зубчики, предназначенные для зацепления за многочисленные зубчики, расположенные через равные промежутки на внутреннем уступе обода пробки. Подобное решение не является оптимальным, поскольку процедура изготовления горлышка требует использования изложниц с боковым и противоположным выдвижением. Подобное движение изложницы требует, чтобы зубчики располагались или же исключительно в точках, соответствующих местам соединения изложниц, или же в промежуточных участках, но имели ориентацию, параллельную направлению выдвижения изложниц. Подобное обстоятельство ограничивает количество зубчиков и приводит к тому,что их ориентация, за исключением тех, что соответствуют направлению четырех квадрантов, не будет радиальным, и, в результате, зацепление их с зубчиками обода не будет оптимальным. Представленное изобретение предлагает решение обеспечения оптимального зацепления для горлышек этого типа, а также других, имеющих большое количество зубчиков. Раскрытие сущности изобретения Представленное изобретение касается средств фиксации между основным корпусом пробки и горлышком. Пробки рассматриваемого типа должны иметь обод, закрепленный на бутылке. Также, представленное изобретение применимо к пробкам, снабженным или не снабженным средствами свидетельства открывания, такими как рвущиеся кольца, поскольку подобные изменения конфигурации не затрагивают участок фиксации между горлышком и пробкой. Данное изобретение заключается в исполнении уступа между внутренней стенкой пробки и ободом,а именно уступа, представляющего собой остроконечный выступ, направленный вниз. Имея небольшое поперечное сечение и остроконечную форму, этот выступ легко деформируется при надавливании на него зубчика горлышка. При надевании пробки на бутылке сначала устанавливаются каркас и сердечник клапана, закрываемые горлышком. Проходящий по периметру край горлышка остается на краю бутылки с зубчиками, направленными вверх и расположенными вплотную к стенке самого горлышка. Пробка надевается под давлением таким образом, чтобы продольные выступы обода препятствовали ее вращению. Пробка опускается, пока кольцевой выступ внутреннего уступа пробки не упирается в зубчики горлышка, деформируясь под их давлением. Поскольку процесс фиксации осуществляется посредством пластической деформации кольцевого выступа, все зубчики горлышка оптимальным образом препятствуют вращению, при этом не важно, что не все зубчики расположены радиально по отношению к горлышку. Этот тип соединения способствует оптимальной блокировке взаимного вращения между пробкой и горлышком. Описание чертежей В дополнение к тексту описания прилагаются чертежи, на которых в иллюстративной форме и без ограничения сущности настоящего изобретения представлен предпочтительный вариант осуществления данного изобретения.-1 006336 На фиг. 1 представлен один из вариантов осуществления данного изобретения, а именно показан корпус пробки незаполняемого повторно типа, из-за которого не видна ни бутылка, ни горлышко, а также деталь кольцевого выступа; на фиг. 2 представлено горлышко, включая сердечник клапана и бутылку, на которую оно надевается. Подробное описание одного из вариантов осуществления изобретния На фиг. 1 представлен один из вариантов осуществления настоящего изобретения, касающегося пробки незаполняемого повторно типа с рвущимся кольцом, наличие которого, однако, не влияет на суть настоящего изобретения. Пробка состоит из внутреннего обода 1 с вертикальными удлинениями 1.1, препятствующими вращению, поскольку они упираются во внешние выступы 4.1, показанные на фиг. 2, бутылки 4. Помимо этих вертикальных удлинений имеется проходящее по периметру кольцо 1.2 аксиальной фиксации. Как показано на фиг. 2, на бутылке 4 надеты каркас 5 и сердечник 6 клапана, закрытые горлышком 7. В свою очередь, на ободе 1 располагается верхний корпус 3, отделяемый в момент первого открывания в результате разрыва рвущихся перемычек 3.1, образующих линию легкого разрыва. Непосредственно под линией легкого разрыва 3.1 находится расположенный внутри уступ 2, накладывающийся на уступ, образуемый проходящим по периметру краем 7.1 горлышка 7. На этом проходящем по периметру крае 7.1 горлышка 7 находятся зубчики 7.1.1 фиксации корпуса пробки, вдавливающиеся и деформирующие кольцевой выступ 2.1, расположенный на уступе 2 и направленный вниз. В этом варианте осуществления на кольцевом выступе имеется фланец, упирающийся во внутреннюю наклонную стенку обода 1 таким образом, что образуется полость или канал, позволяющие материалу, деформируемому под действием зубчика 7.1.1, прогибаться и не препятствовать правильной установке. Сущность данного изобретения не меняется при вариации материалов, формы, размера и расположения элементов, описанных неограничительным образом, при условии, что оно может быть воспроизведено специалистом в данной области. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Средство фиксации горлышка пробки незаполняемого повторно типа, имеющей или не имеющей средства свидетельства открывания, характеризующееся наличием уступа (2), образованного между ободом (1) и верхним корпусом (3) пробки и расположенного под линией легкого разрыва (3.1), которая их разделяет, при этом на уступе (2) имеется деформируемое проходящее по периметру кольцо (2.1), направленное вниз, фиксация осуществляется за счет вдавливания зубчиков (7.1.1) горлышка (7), прилегающих к его внешней поверхности. 2. Средство фиксации горлышка пробки незаполняемого повторно типа по п.1, характеризующееся тем, что нижнее деформируемое проходящее по периметру кольцо (2.1) имеет сечение остроконечной формы. 3. Средство фиксации горлышка пробки незаполняемого повторно типа по п.1, характеризующееся тем, что нижнее деформируемое проходящее по периметру кольцо (2.1) своей внутренней поверхностью упирается во внутреннюю наклонную стенку обода (1) таким образом, что образуется открытый канал.
