Средство запечатывания пробок на бутылках со свидетельством открывания

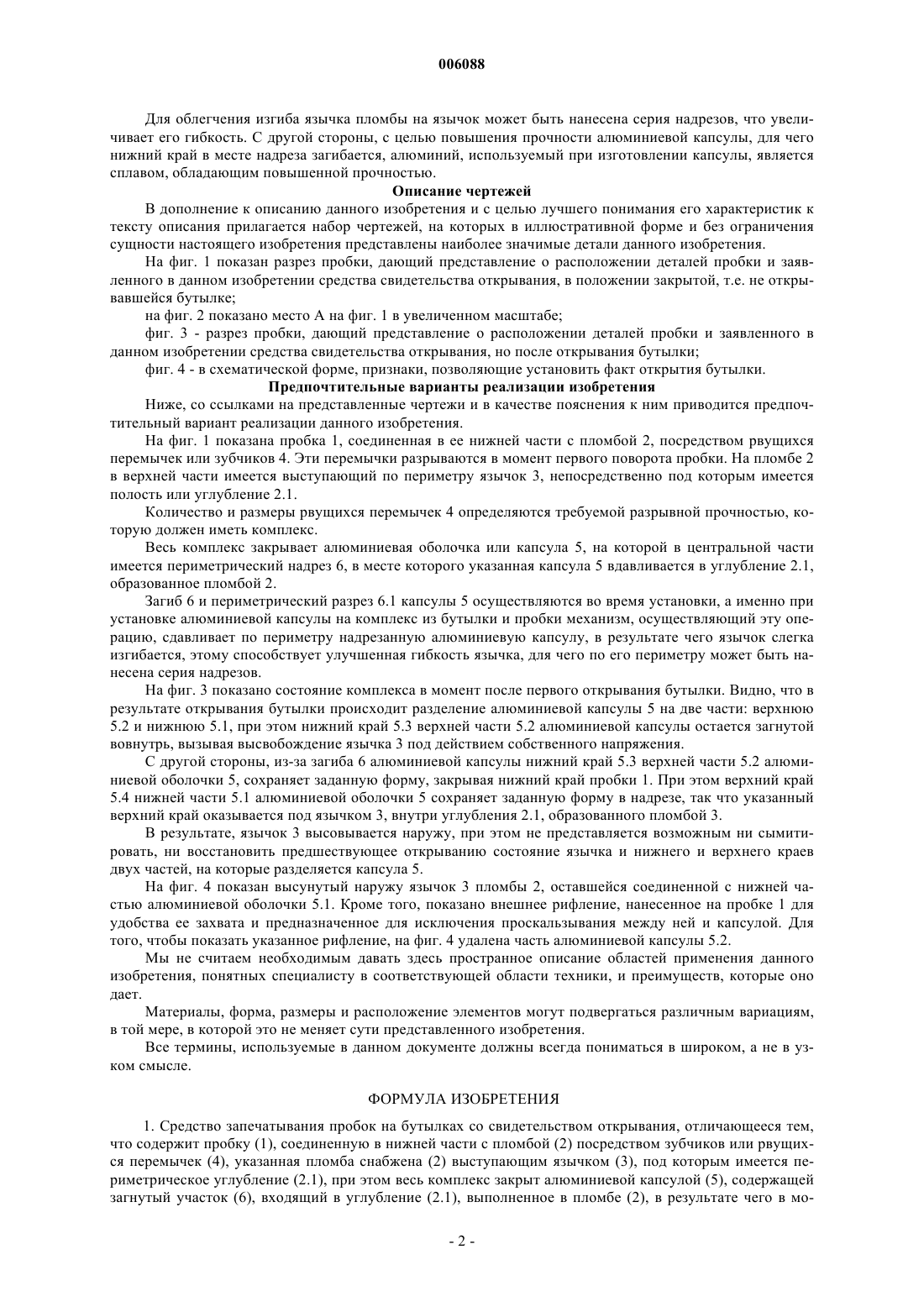

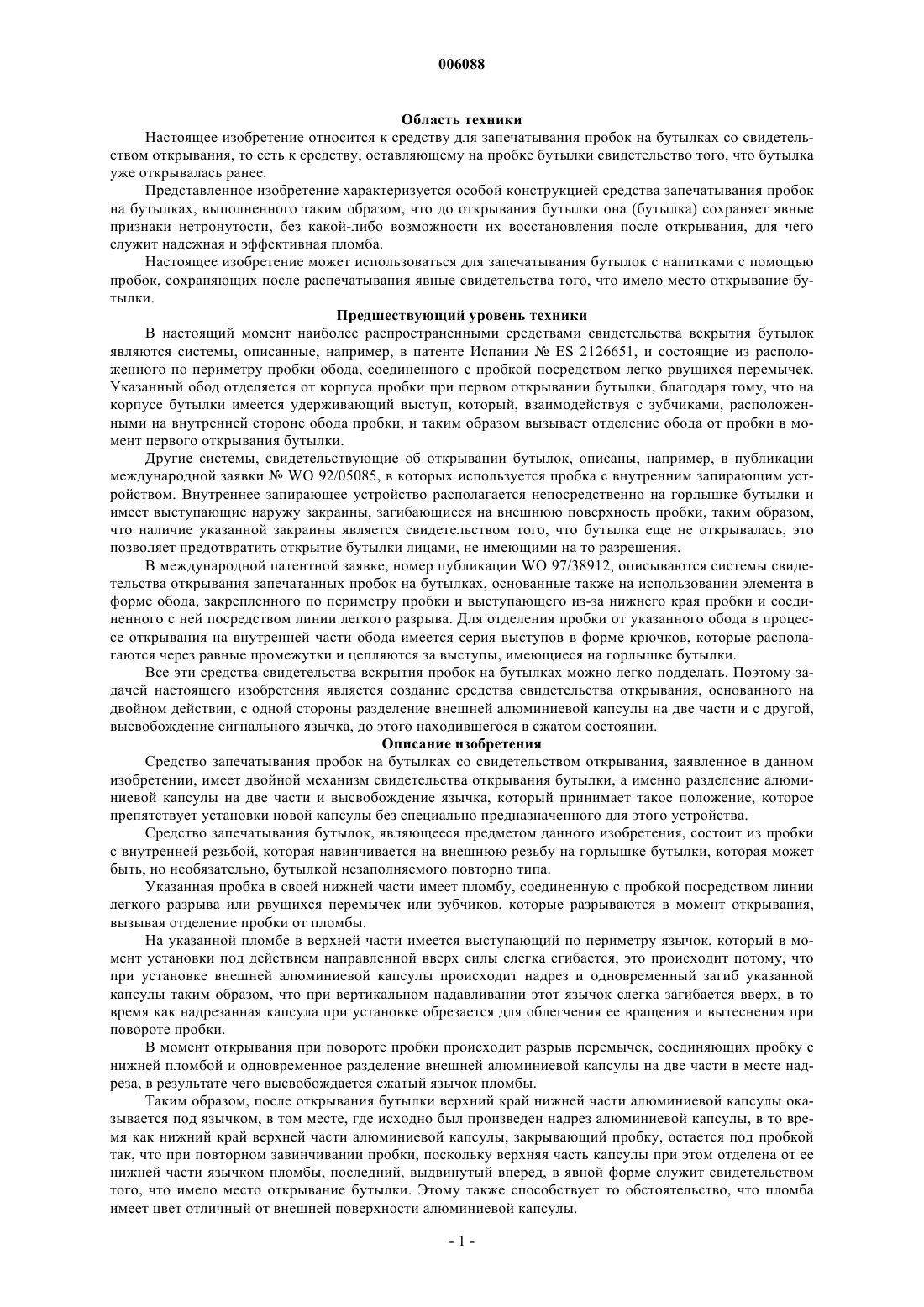

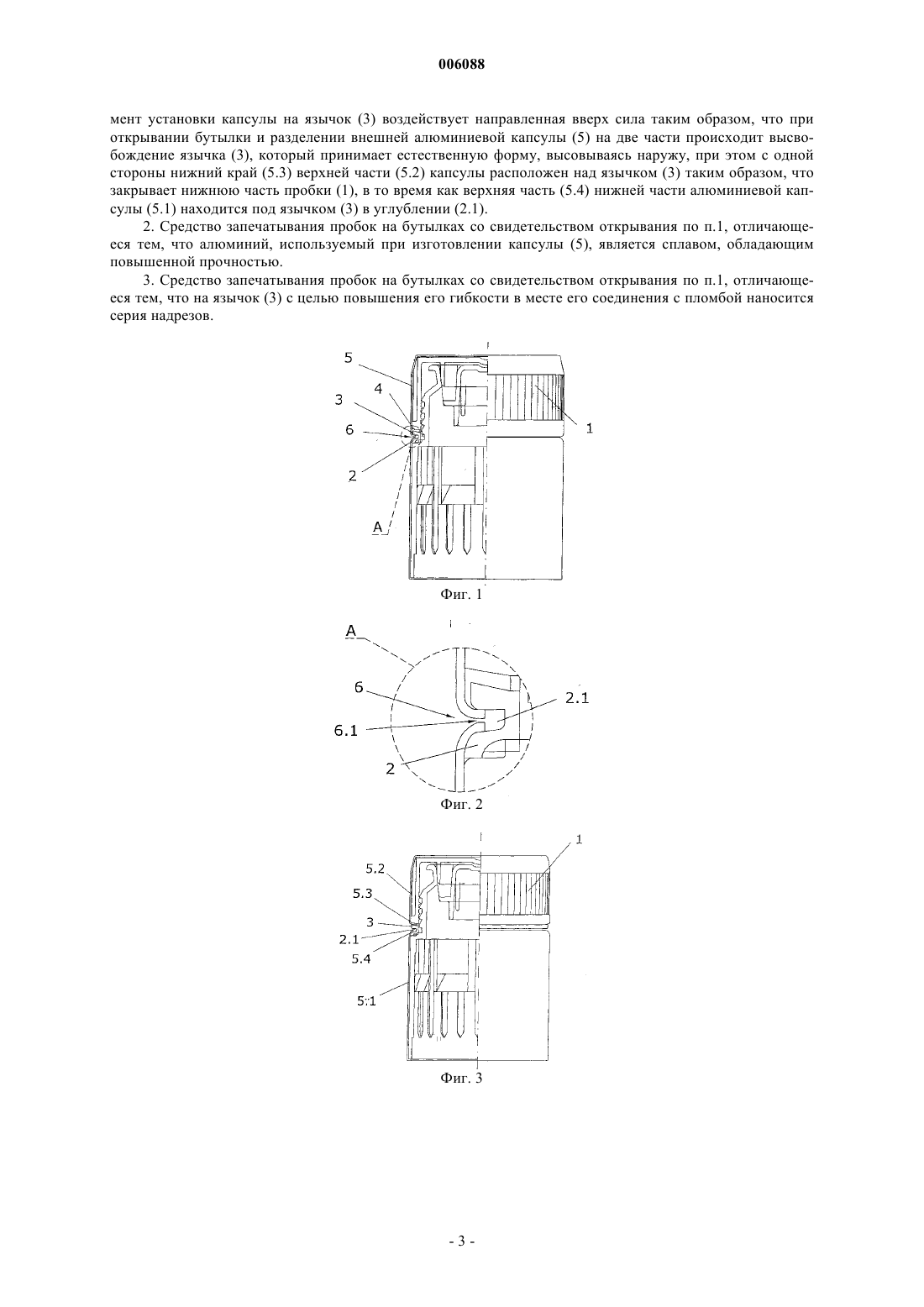

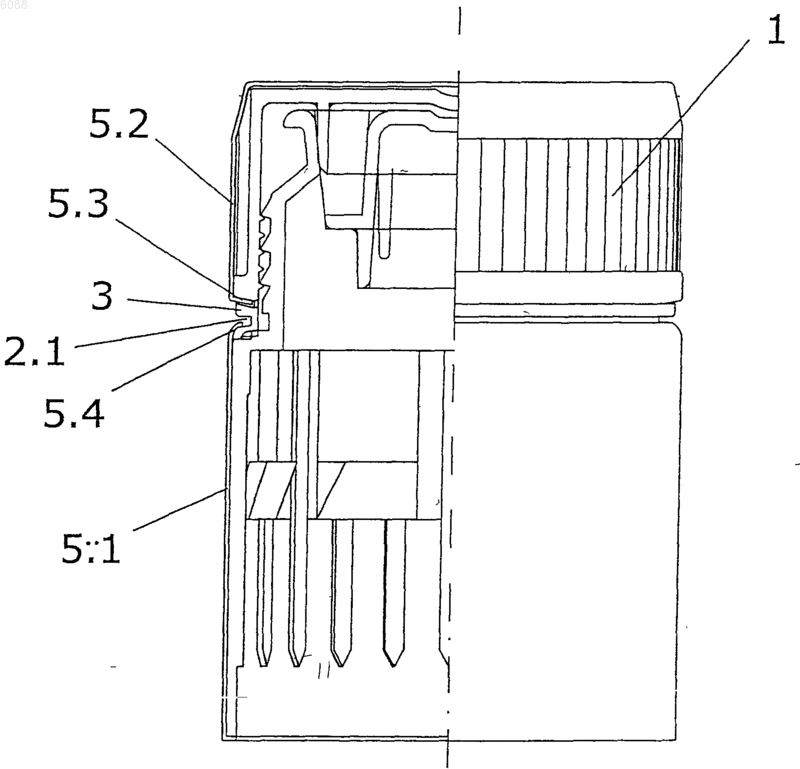

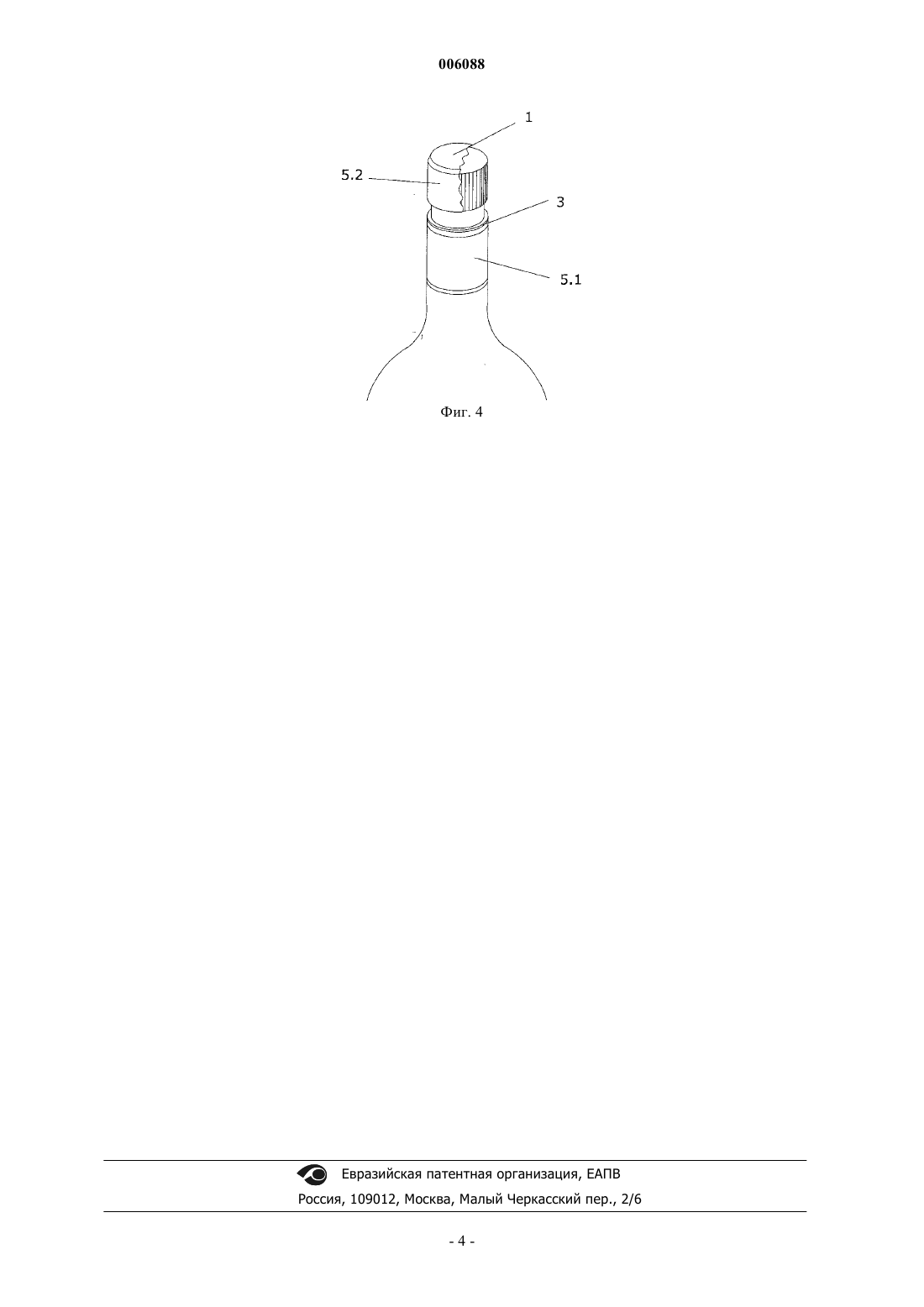

006088 Область техники Настоящее изобретение относится к средству для запечатывания пробок на бутылках со свидетельством открывания, то есть к средству, оставляющему на пробке бутылки свидетельство того, что бутылка уже открывалась ранее. Представленное изобретение характеризуется особой конструкцией средства запечатывания пробок на бутылках, выполненного таким образом, что до открывания бутылки она (бутылка) сохраняет явные признаки нетронутости, без какой-либо возможности их восстановления после открывания, для чего служит надежная и эффективная пломба. Настоящее изобретение может использоваться для запечатывания бутылок с напитками с помощью пробок, сохраняющих после распечатывания явные свидетельства того, что имело место открывание бутылки. Предшествующий уровень техники В настоящий момент наиболее распространенными средствами свидетельства вскрытия бутылок являются системы, описанные, например, в патенте ИспанииES 2126651, и состоящие из расположенного по периметру пробки обода, соединенного с пробкой посредством легко рвущихся перемычек. Указанный обод отделяется от корпуса пробки при первом открывании бутылки, благодаря тому, что на корпусе бутылки имеется удерживающий выступ, который, взаимодействуя с зубчиками, расположенными на внутренней стороне обода пробки, и таким образом вызывает отделение обода от пробки в момент первого открывания бутылки. Другие системы, свидетельствующие об открывании бутылок, описаны, например, в публикации международной заявкиWO 92/05085, в которых используется пробка с внутренним запирающим устройством. Внутреннее запирающее устройство располагается непосредственно на горлышке бутылки и имеет выступающие наружу закраины, загибающиеся на внешнюю поверхность пробки, таким образом,что наличие указанной закраины является свидетельством того, что бутылка еще не открывалась, это позволяет предотвратить открытие бутылки лицами, не имеющими на то разрешения. В международной патентной заявке, номер публикации WO 97/38912, описываются системы свидетельства открывания запечатанных пробок на бутылках, основанные также на использовании элемента в форме обода, закрепленного по периметру пробки и выступающего из-за нижнего края пробки и соединенного с ней посредством линии легкого разрыва. Для отделения пробки от указанного обода в процессе открывания на внутренней части обода имеется серия выступов в форме крючков, которые располагаются через равные промежутки и цепляются за выступы, имеющиеся на горлышке бутылки. Все эти средства свидетельства вскрытия пробок на бутылках можно легко подделать. Поэтому задачей настоящего изобретения является создание средства свидетельства открывания, основанного на двойном действии, с одной стороны разделение внешней алюминиевой капсулы на две части и с другой,высвобождение сигнального язычка, до этого находившегося в сжатом состоянии. Описание изобретения Средство запечатывания пробок на бутылках со свидетельством открывания, заявленное в данном изобретении, имеет двойной механизм свидетельства открывания бутылки, а именно разделение алюминиевой капсулы на две части и высвобождение язычка, который принимает такое положение, которое препятствует установки новой капсулы без специально предназначенного для этого устройства. Средство запечатывания бутылок, являющееся предметом данного изобретения, состоит из пробки с внутренней резьбой, которая навинчивается на внешнюю резьбу на горлышке бутылки, которая может быть, но необязательно, бутылкой незаполняемого повторно типа. Указанная пробка в своей нижней части имеет пломбу, соединенную с пробкой посредством линии легкого разрыва или рвущихся перемычек или зубчиков, которые разрываются в момент открывания,вызывая отделение пробки от пломбы. На указанной пломбе в верхней части имеется выступающий по периметру язычок, который в момент установки под действием направленной вверх силы слегка сгибается, это происходит потому, что при установке внешней алюминиевой капсулы происходит надрез и одновременный загиб указанной капсулы таким образом, что при вертикальном надавливании этот язычок слегка загибается вверх, в то время как надрезанная капсула при установке обрезается для облегчения ее вращения и вытеснения при повороте пробки. В момент открывания при повороте пробки происходит разрыв перемычек, соединяющих пробку с нижней пломбой и одновременное разделение внешней алюминиевой капсулы на две части в месте надреза, в результате чего высвобождается сжатый язычок пломбы. Таким образом, после открывания бутылки верхний край нижней части алюминиевой капсулы оказывается под язычком, в том месте, где исходно был произведен надрез алюминиевой капсулы, в то время как нижний край верхней части алюминиевой капсулы, закрывающий пробку, остается под пробкой так, что при повторном завинчивании пробки, поскольку верхняя часть капсулы при этом отделена от ее нижней части язычком пломбы, последний, выдвинутый вперед, в явной форме служит свидетельством того, что имело место открывание бутылки. Этому также способствует то обстоятельство, что пломба имеет цвет отличный от внешней поверхности алюминиевой капсулы.-1 006088 Для облегчения изгиба язычка пломбы на язычок может быть нанесена серия надрезов, что увеличивает его гибкость. С другой стороны, с целью повышения прочности алюминиевой капсулы, для чего нижний край в месте надреза загибается, алюминий, используемый при изготовлении капсулы, является сплавом, обладающим повышенной прочностью. Описание чертежей В дополнение к описанию данного изобретения и с целью лучшего понимания его характеристик к тексту описания прилагается набор чертежей, на которых в иллюстративной форме и без ограничения сущности настоящего изобретения представлены наиболее значимые детали данного изобретения. На фиг. 1 показан разрез пробки, дающий представление о расположении деталей пробки и заявленного в данном изобретении средства свидетельства открывания, в положении закрытой, т.е. не открывавшейся бутылке; на фиг. 2 показано место А на фиг. 1 в увеличенном масштабе; фиг. 3 - разрез пробки, дающий представление о расположении деталей пробки и заявленного в данном изобретении средства свидетельства открывания, но после открывания бутылки; фиг. 4 - в схематической форме, признаки, позволяющие установить факт открытия бутылки. Предпочтительные варианты реализации изобретения Ниже, со ссылками на представленные чертежи и в качестве пояснения к ним приводится предпочтительный вариант реализации данного изобретения. На фиг. 1 показана пробка 1, соединенная в ее нижней части с пломбой 2, посредством рвущихся перемычек или зубчиков 4. Эти перемычки разрываются в момент первого поворота пробки. На пломбе 2 в верхней части имеется выступающий по периметру язычок 3, непосредственно под которым имеется полость или углубление 2.1. Количество и размеры рвущихся перемычек 4 определяются требуемой разрывной прочностью, которую должен иметь комплекс. Весь комплекс закрывает алюминиевая оболочка или капсула 5, на которой в центральной части имеется периметрический надрез 6, в месте которого указанная капсула 5 вдавливается в углубление 2.1,образованное пломбой 2. Загиб 6 и периметрический разрез 6.1 капсулы 5 осуществляются во время установки, а именно при установке алюминиевой капсулы на комплекс из бутылки и пробки механизм, осуществляющий эту операцию, сдавливает по периметру надрезанную алюминиевую капсулу, в результате чего язычок слегка изгибается, этому способствует улучшенная гибкость язычка, для чего по его периметру может быть нанесена серия надрезов. На фиг. 3 показано состояние комплекса в момент после первого открывания бутылки. Видно, что в результате открывания бутылки происходит разделение алюминиевой капсулы 5 на две части: верхнюю 5.2 и нижнюю 5.1, при этом нижний край 5.3 верхней части 5.2 алюминиевой капсулы остается загнутой вовнутрь, вызывая высвобождение язычка 3 под действием собственного напряжения. С другой стороны, из-за загиба 6 алюминиевой капсулы нижний край 5.3 верхней части 5.2 алюминиевой оболочки 5, сохраняет заданную форму, закрывая нижний край пробки 1. При этом верхний край 5.4 нижней части 5.1 алюминиевой оболочки 5 сохраняет заданную форму в надрезе, так что указанный верхний край оказывается под язычком 3, внутри углубления 2.1, образованного пломбой 3. В результате, язычок 3 высовывается наружу, при этом не представляется возможным ни сымитировать, ни восстановить предшествующее открыванию состояние язычка и нижнего и верхнего краев двух частей, на которые разделяется капсула 5. На фиг. 4 показан высунутый наружу язычок 3 пломбы 2, оставшейся соединенной с нижней частью алюминиевой оболочки 5.1. Кроме того, показано внешнее рифление, нанесенное на пробке 1 для удобства ее захвата и предназначенное для исключения проскальзывания между ней и капсулой. Для того, чтобы показать указанное рифление, на фиг. 4 удалена часть алюминиевой капсулы 5.2. Мы не считаем необходимым давать здесь пространное описание областей применения данного изобретения, понятных специалисту в соответствующей области техники, и преимуществ, которые оно дает. Материалы, форма, размеры и расположение элементов могут подвергаться различным вариациям,в той мере, в которой это не меняет сути представленного изобретения. Все термины, используемые в данном документе должны всегда пониматься в широком, а не в узком смысле. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Средство запечатывания пробок на бутылках со свидетельством открывания, отличающееся тем,что содержит пробку (1), соединенную в нижней части с пломбой (2) посредством зубчиков или рвущихся перемычек (4), указанная пломба снабжена (2) выступающим язычком (3), под которым имеется периметрическое углубление (2.1), при этом весь комплекс закрыт алюминиевой капсулой (5), содержащей загнутый участок (6), входящий в углубление (2.1), выполненное в пломбе (2), в результате чего в мо-2 006088 мент установки капсулы на язычок (3) воздействует направленная вверх сила таким образом, что при открывании бутылки и разделении внешней алюминиевой капсулы (5) на две части происходит высвобождение язычка (3), который принимает естественную форму, высовываясь наружу, при этом с одной стороны нижний край (5.3) верхней части (5.2) капсулы расположен над язычком (3) таким образом, что закрывает нижнюю часть пробки (1), в то время как верхняя часть (5.4) нижней части алюминиевой капсулы (5.1) находится под язычком (3) в углублении (2.1). 2. Средство запечатывания пробок на бутылках со свидетельством открывания по п.1, отличающееся тем, что алюминий, используемый при изготовлении капсулы (5), является сплавом, обладающим повышенной прочностью. 3. Средство запечатывания пробок на бутылках со свидетельством открывания по п.1, отличающееся тем, что на язычок (3) с целью повышения его гибкости в месте его соединения с пломбой наносится серия надрезов.
