Устройство для быстрого прикрепления ткани к поверхности и (или) опоре посредством встроенного соединения

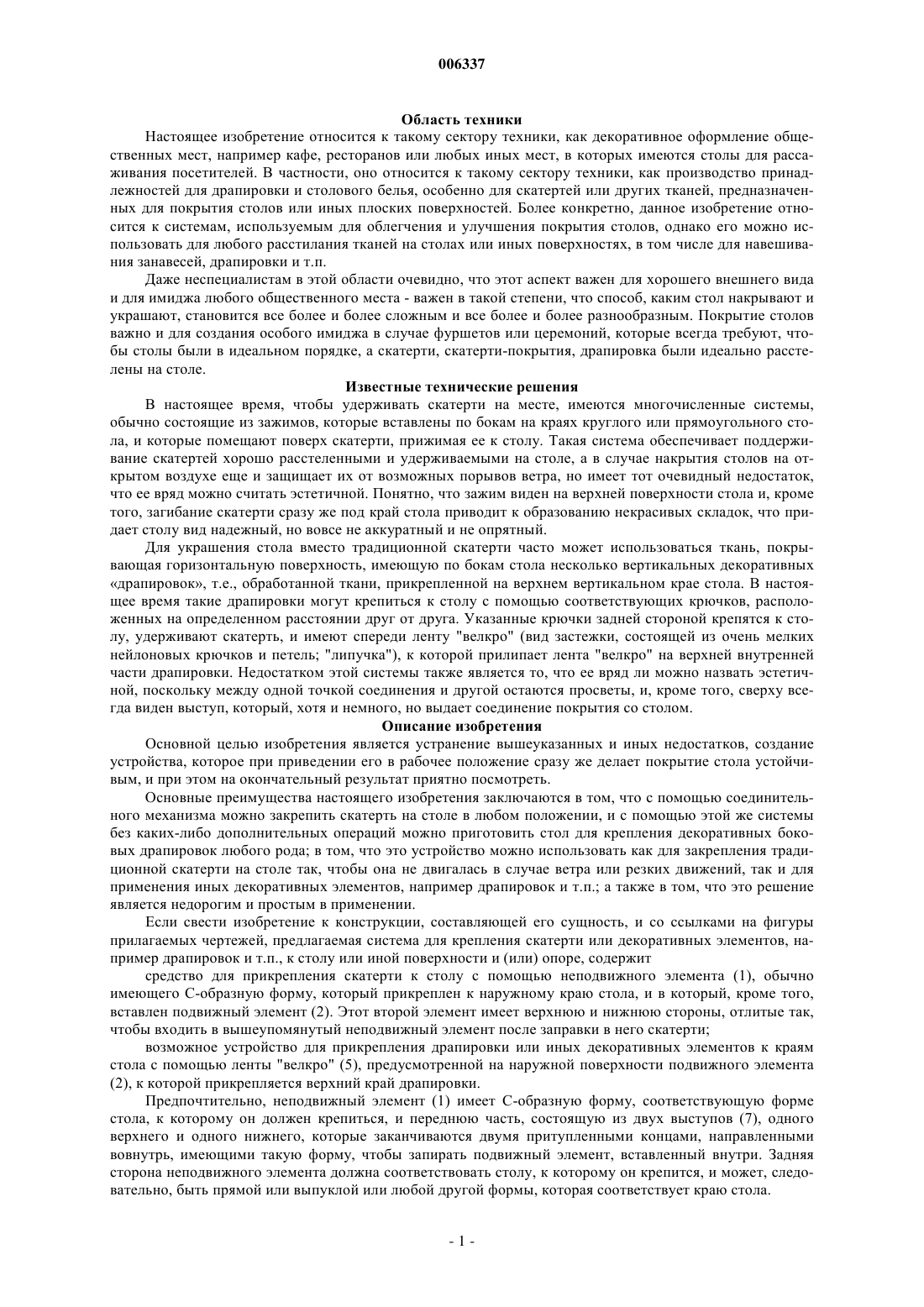

006337 Область техники Настоящее изобретение относится к такому сектору техники, как декоративное оформление общественных мест, например кафе, ресторанов или любых иных мест, в которых имеются столы для рассаживания посетителей. В частности, оно относится к такому сектору техники, как производство принадлежностей для драпировки и столового белья, особенно для скатертей или других тканей, предназначенных для покрытия столов или иных плоских поверхностей. Более конкретно, данное изобретение относится к системам, используемым для облегчения и улучшения покрытия столов, однако его можно использовать для любого расстилания тканей на столах или иных поверхностях, в том числе для навешивания занавесей, драпировки и т.п. Даже неспециалистам в этой области очевидно, что этот аспект важен для хорошего внешнего вида и для имиджа любого общественного места - важен в такой степени, что способ, каким стол накрывают и украшают, становится все более и более сложным и все более и более разнообразным. Покрытие столов важно и для создания особого имиджа в случае фуршетов или церемоний, которые всегда требуют, чтобы столы были в идеальном порядке, а скатерти, скатерти-покрытия, драпировка были идеально расстелены на столе. Известные технические решения В настоящее время, чтобы удерживать скатерти на месте, имеются многочисленные системы,обычно состоящие из зажимов, которые вставлены по бокам на краях круглого или прямоугольного стола, и которые помещают поверх скатерти, прижимая ее к столу. Такая система обеспечивает поддерживание скатертей хорошо расстеленными и удерживаемыми на столе, а в случае накрытия столов на открытом воздухе еще и защищает их от возможных порывов ветра, но имеет тот очевидный недостаток,что ее вряд можно считать эстетичной. Понятно, что зажим виден на верхней поверхности стола и, кроме того, загибание скатерти сразу же под край стола приводит к образованию некрасивых складок, что придает столу вид надежный, но вовсе не аккуратный и не опрятный. Для украшения стола вместо традиционной скатерти часто может использоваться ткань, покрывающая горизонтальную поверхность, имеющую по бокам стола несколько вертикальных декоративных драпировок, т.е., обработанной ткани, прикрепленной на верхнем вертикальном крае стола. В настоящее время такие драпировки могут крепиться к столу с помощью соответствующих крючков, расположенных на определенном расстоянии друг от друга. Указанные крючки задней стороной крепятся к столу, удерживают скатерть, и имеют спереди ленту "велкро" (вид застежки, состоящей из очень мелких нейлоновых крючков и петель; "липучка"), к которой прилипает лента "велкро" на верхней внутренней части драпировки. Недостатком этой системы также является то, что ее вряд ли можно назвать эстетичной, поскольку между одной точкой соединения и другой остаются просветы, и, кроме того, сверху всегда виден выступ, который, хотя и немного, но выдает соединение покрытия со столом. Описание изобретения Основной целью изобретения является устранение вышеуказанных и иных недостатков, создание устройства, которое при приведении его в рабочее положение сразу же делает покрытие стола устойчивым, и при этом на окончательный результат приятно посмотреть. Основные преимущества настоящего изобретения заключаются в том, что с помощью соединительного механизма можно закрепить скатерть на столе в любом положении, и с помощью этой же системы без каких-либо дополнительных операций можно приготовить стол для крепления декоративных боковых драпировок любого рода; в том, что это устройство можно использовать как для закрепления традиционной скатерти на столе так, чтобы она не двигалась в случае ветра или резких движений, так и для применения иных декоративных элементов, например драпировок и т.п.; а также в том, что это решение является недорогим и простым в применении. Если свести изобретение к конструкции, составляющей его сущность, и со ссылками на фигуры прилагаемых чертежей, предлагаемая система для крепления скатерти или декоративных элементов, например драпировок и т.п., к столу или иной поверхности и (или) опоре, содержит средство для прикрепления скатерти к столу с помощью неподвижного элемента (1), обычно имеющего С-образную форму, который прикреплен к наружному краю стола, и в который, кроме того,вставлен подвижный элемент (2). Этот второй элемент имеет верхнюю и нижнюю стороны, отлитые так,чтобы входить в вышеупомянутый неподвижный элемент после заправки в него скатерти; возможное устройство для прикрепления драпировки или иных декоративных элементов к краям стола с помощью ленты "велкро" (5), предусмотренной на наружной поверхности подвижного элемента(2), к которой прикрепляется верхний край драпировки. Предпочтительно, неподвижный элемент (1) имеет С-образную форму, соответствующую форме стола, к которому он должен крепиться, и переднюю часть, состоящую из двух выступов (7), одного верхнего и одного нижнего, которые заканчиваются двумя притупленными концами, направленными вовнутрь, имеющими такую форму, чтобы запирать подвижный элемент, вставленный внутри. Задняя сторона неподвижного элемента должна соответствовать столу, к которому он крепится, и может, следовательно, быть прямой или выпуклой или любой другой формы, которая соответствует краю стола.-1 006337 Предпочтительно неподвижный элемент (1) имеет несколько внутренних выпуклостей (3), между которыми находится головка шурупа (4) с таким расчетом, чтобы внутренняя сторона устройства получилась плоской и не повреждала ткань после вставки подвижного элемента (2), закрывающего соединение. Предпочтительно неподвижный элемент (1) может иметь верхнюю часть (9), которая длиннее нижней и имеет выступ (11), который входит в верхний желобок подвижного элемента (2). В этом случае после закрепления скатерти, завесы или иной ткани между двумя элементами и прилипания драпировки к внешней ленте "велкро" подвижного элемента соединение между двумя элементами становится полностью невидимым, и создается впечатление, что драпировка составляет одно целое со скатертью, к которой она прикреплена. Предпочтительно неподвижный элемент (1) крепится к столу шурупом (4), который входит в отверстие (6) и закручивается в стол. Также, вместо использования винта, неподвижный элемент можно крепить к столу липкой лентой или двусторонней липкой лентой или иным способом, подходящим для этой цели. Предпочтительно неподвижный элемент можно крепить к столу путем нажатия, благодаря соединению, которое образуется между двумя выступающими на его задней стороне частями (15) и краем стола. Предпочтительно в указанном выше решении, соединение, выполненное на задней стороне неподвижного элемента, может иметь прямую форму, как показано на фиг. 7, 8 и 9, или пустотелую форму или иную форму, которая соответствует краю стола, к которому он должен крепиться. Предпочтительно этот элемент может крепиться к столу и при помощи выступа на его задней стороне, который входит в прорезь, предварительно выполненную в краю стола. Предпочтительно неподвижный элемент (1) крепится по всей длине края стола, на котором необходимо расстелить скатерть, завесу или иную ткань. Предпочтительно подвижный элемент (2) имеет прямоугольную форму и такой размер, чтобы идеально входить во внутреннее пространство неподвижного элемента (1); кроме того, он имеет на верхней и нижней частях два желобка (8), которые соответствуют выступам (7) неподвижного элемента (1). Предпочтительно желобки (8) подвижного элемента (2) имеют закругленную форму, чтобы облегчить его вставку посредством нажатия внутрь неподвижного элемента и чтобы соответствовать притупленным концам выступов (7) неподвижного элемента. Предпочтительно эти два элемента, образующие устройство, имеют пропорциональные размеры,сравнимые с размерами края стола, к которому они должны крепиться. Предпочтительно устройство изготовлено литьем из пластмассового материала. В практическом исполнении система состоит, в основном, из С-образного элемента, изготовленного из пластмассового материала, жесткого, но достаточно гибкого, чтобы допустить при давлении небольшой изгиб его концевых выступов, чтобы принять и удерживать еще один элемент такой же длины, который вставляется и зажимает скатерть в нужном положении. Основной элемент имеет внутри несколько отверстий с раструбным расширением на входе: он будет устанавливаться по краю стола и крепиться шурупами. Благодаря раструбному расширению отверстия, после завинчивания крепежного шурупа внутри остается пространство, в которое можно без помех вставлять второй элемент, имеющий почти прямоугольную форму, соответствующий внутренней стороне С-образного элемента. Подвижный элемент на своих верхней и нижней частях имеет соответствующие соединительные желобки, которые, оставляя расчетное пространство для скатерти, вставляются при помощи нажатия так, чтобы в них входили соответствующие внутренние выступы на выступающих сторонах неподвижного элемента. Ясно, что эта операция будет выполняться после расстилания скатерти, которая затем заправляется между двумя элементами и удерживается в нужном положении, получая требуемое натяжение на поверхности стола и гарантию сохранения такого состояния в течение достаточного времени. Для обеспечения надежности на внутренней части неподвижного элемента предусмотрены две выпуклости, которые повышают устойчивость системы, прочнее прижимая скатерть. Кроме того, эта система разработана с дополнительной возможностью прикрепления боковой драпировки; указанная возможность предусмотрена той же зажимающей системой, поскольку наружная поверхность подвижного элемента является достаточно большой для размещения на ней ленты "велкро", к которой "прилипает" декоративная драпировка. На практике, с одной и той же принадлежностью, эта система обеспечивает обе эти возможности декоративного оформления стола, реализуемые за очень короткое время благодаря легкости установки. Еще один вариант осуществления этого устройства содержит основной элемент другой формы,прикрепленный к краю стола. В этом случае основной элемент имеет более длинную верхнюю часть; такая форма предназначена для перекрытия драпировки на сторонах, предотвращая также попадание возможных остатков еды и иных остатков, рассыпанных на поверхности стола, в зазор между краем стола и кромкой скатерти. Теперь мы опишем, как эта система работает. Вначале подходящим способом, например шурупами и т.п., крепим к столу неподвижный элемент(1). Затем пропускаем скатерть (12) внутрь неподвижного элемента (1), прочно прикрепленного к столу,-2 006337 и вдавливаем в него подвижный элемент (2), который зажимает скатерть между двумя элементами. К этому моменту мы выполнили идеальное соединение, обеспечивающее прочное удерживание скатерти,прикрепленной к столу. Если мы хотим добавить еще и декоративные элементы, например драпировку(13), достаточно прилепить ее внутреннюю кромку, имеющую ленту "велкро", к наружной части подвижного элемента (2), на которой тоже есть лента "велкро" (5). После выполнения всех указанных операций детали конструкции не видны, что делает окончательный результат эстетически совершенным. Благодаря простой вставке подвижного соединительного элемента, покрытие стола выполняется быстро, что позволяет значительно сэкономить время на подготовку или переподготовку помещения. На практике, конечно, детали, требуемые для выполнения этой системы, могут отличаться по форме, размеру, положению элементов и виду используемых материалов, но все равно остаются в пределах идеи, предложенной как решение, и, следовательно, в пределах охраны, предоставленной патентом на данное изобретение. Краткое описание чертежей Эти и другие преимущества и характеристики настоящего изобретения могут стать более понятными каждому специалисту в этой области при прочтении последующего описания, которое ведется со ссылками на прилагаемые чертежи, которые приведены в иллюстративных целях и не должны рассматриваться как ограничивающие объем настоящего изобретения. Фиг. 1 представляет собой вид в разрезе двух элементов в собранном виде и по частям, в частности подвижный элемент (1), имеющий С-образную форму и внутреннее отверстие (6) с раструбным расширением на входе, предназначенное для шурупа (4), необходимого для предварительного прикрепления указанного элемента к краю стола. Выступающие части заканчиваются выступом (7), направленным вовнутрь, который входит в соответствующий желобок (8), выполненный на подвижном элементе (2), который пользователь с усилием вставит при подготовке стола. Понятно, что пространство между выступом (7) и желобком (8) будет меняться в зависимости от толщины скатерти, которая должна удерживаться. Устойчивость сборки дополнительно обеспечивается двумя выпуклостями (3), выполненными внутри неподвижного элемента (1), к которым скатерть прижимается вначале при вставке подвижного элемента(2), имеющего на своей наружной части ленту "велкро" (5). На фиг. 2 показан основной неподвижный элемент (1) имеющий другую форму, верхняя часть (9) является асимметричной - она имеет внутренний выступ (11), выступающий перпендикулярно, но находящийся на той же оси, что и соответствующий нижний выступ (7), и заканчивается соединительным выступом (10), который, как мы позже увидим, будет удерживать драпировку. В любом случае, каким бы ни был выбран основной элемент, подвижный соединительный элемент в части геометрии остается неизменным и является, таким образом, универсальным. Фиг. 3 представляет собой вид в перспективе части двух элементов (1, 2) в собранном виде. Фиг. 4 представляет собой вид в перспективе этих же двух элементов, но на этот раз разобранных. Фиг. 5 подтверждает функциональные возможности этого изобретения, показывая скатерть (12) заправленную в указанные два элемента (1, 2); при этом основной элемент прикреплен к краю стола (14) шурупами (4) и имеет две выпуклости (3), которые образуют одну плоскость с головкой винта; подвижный элемент (2) показан вставленным вовнутрь. Скатерть зажата выступами (7), направленными вовнутрь. На наружной поверхности элемента (2) имеется лента "велкро" (5), которая надежно удерживает кромку драпировки (13). Фиг. 6 иллюстрирует другое практическое решение, в котором неподвижный элемент (1) имеет верхнюю часть (9), которая закрывает верхнюю кромку драпировки (13) при прикреплении последней. На фиг. 7 и 8 показаны два других предлагаемых решения, в которых на задней стороне имеются две выступающие части (15) - одна сверху и одна снизу - образующие пространство, в которое плотно входит край стола. Наконец, на фиг. 9 показано то же практическое решение, что и на фиг. 7 и 8, но в этом случае элемент прикреплен к столу (14) и стол покрыт скатертью. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для крепления к столу скатерти или декоративных элементов, например драпировок,отличающееся тем, что содержит неподвижный элемент (1), имеющий прямоугольную пустотелую форму, соответствующую форме наружного края стола, к которому он должен крепиться, и переднюю часть, состоящую из двух выступов(7), верхнего и нижнего, которые зажимают подвижный элемент, вставляемый вовнутрь указанного неподвижного элемента; подвижный элемент (2), выполненный с плоской поверхностью, который имеет прямоугольную форму и размер, обеспечивающие его размещение во внутреннем пространстве указанного неподвижного элемента (1) таким образом, чтобы верхняя и нижняя стороны указанного подвижного элемента запирались выступами (7) указанного неподвижного элемента после заправки в него скатерти;-3 006337 возможное средство для прикрепления драпировки или иных декоративных элементов к сторонам стола лентой "велкро" (5), предусмотренное на наружной поверхности подвижного элемента (2), к которой крепится верхняя кромка драпировки. 2. Устройство по п.1, отличающееся тем, что подвижный элемент (2) имеет на верхней и нижней частях два желобка (8), которые соответствуют выступам (7) неподвижного элемента (1). 3. Устройство по п.1, отличающееся тем, что неподвижный элемент (1) имеет несколько внутренних выпуклостей (3), между которыми расположена головка шурупа (4) так, чтобы внутренняя сторона устройства являлась плоской и не повреждала скатерть после вставки подвижного элемента (2), закрывающего соединение. 4. Устройство по п.1, отличающееся тем, что неподвижный элемент (1) имеет верхнюю часть (9),которая длиннее нижней, и имеет выступ (11), который входит в верхний желобок подвижного элемента(2). 5. Устройство по п.1, отличающееся тем, что неподвижный элемент (1) крепится к столу шурупом(4), который входит в отверстие (6) и закручивается в стол. 6. Устройство по п.1, отличающееся тем, что неподвижный элемент выполнен с возможностью крепления к столу липкой лентой или двусторонней липкой лентой или иным способом, подходящим для этой цели. 7. Устройство по п.1, отличающееся тем, что неподвижный элемент выполнен с возможностью крепления к столу за счет давления, благодаря соединению, образующемуся между двумя выступающими частями (15) на его задней стороне и краем указанного стола, причем указанная задняя часть имеет прямую форму, пустотелую форму или иную форму, которая соответствует краю стола, к которому он должен крепиться. 8. Устройство по п.1, отличающееся тем, что указанный элемент может крепиться к столу при помощи соединения, образующегося при вхождении выступа на его задней стороне в прорезь, предварительно выполненную на краю стола. 9. Устройство по п.1, отличающееся тем, что неподвижный элемент (1) крепится по всей длине края стола, на котором необходимо расстелить скатерть, завесу или иную ткань. 10. Устройство по п.1, отличающееся тем, что желобки (8) подвижного элемента (2) имеют закругленную форму, чтобы облегчить его вставку посредством нажатия внутрь неподвижного элемента и чтобы соответствовать притупленным концам выступов (7) неподвижного элемента. 11. Устройство по п.1, отличающееся тем, что два элемента, образующие устройство, имеют пропорциональные размеры, сравнимые с размерами края стола, к которому они должны крепиться.
