Крепежное устройство для пластинчатой заслонки

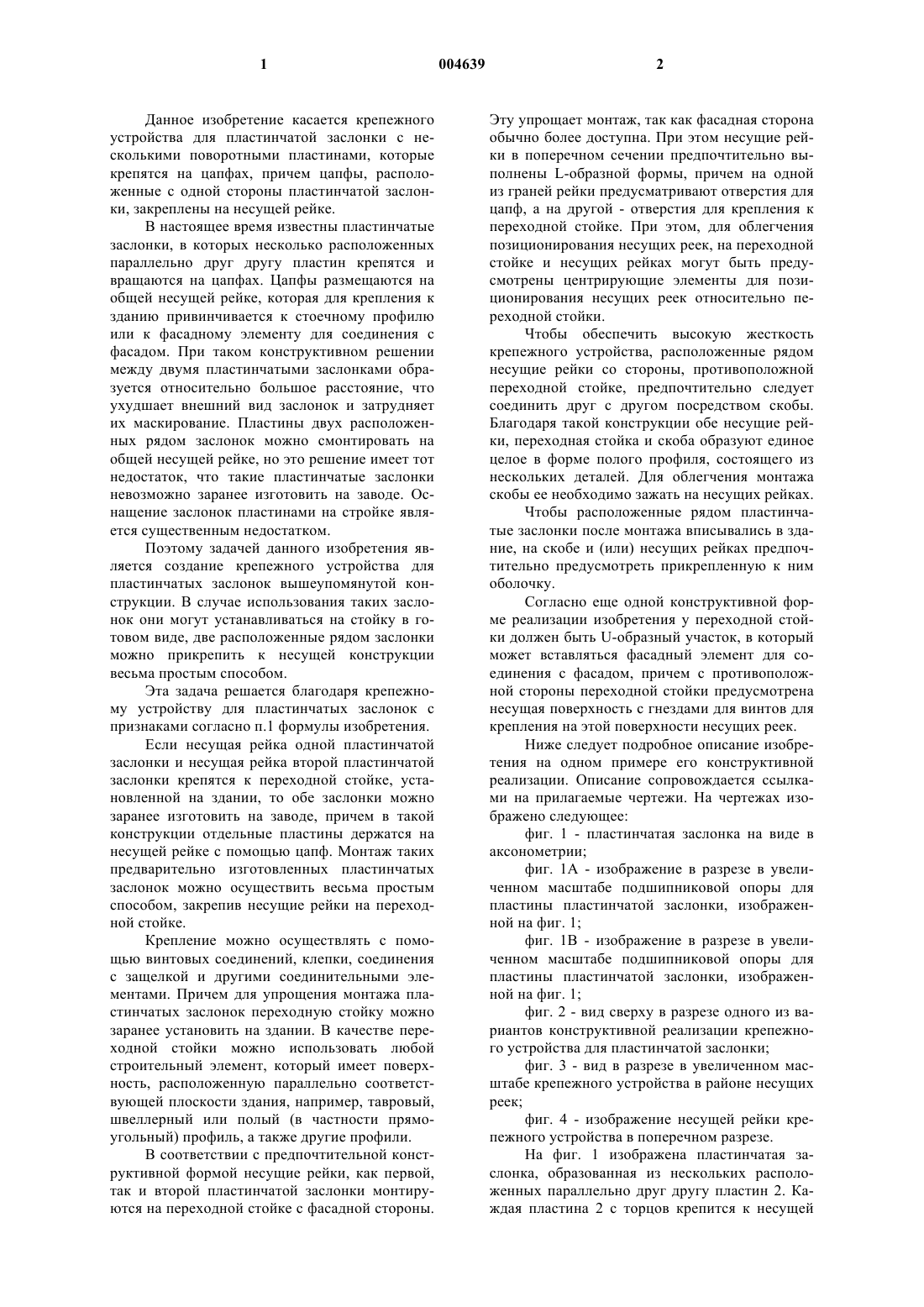

1 Данное изобретение касается крепежного устройства для пластинчатой заслонки с несколькими поворотными пластинами, которые крепятся на цапфах, причем цапфы, расположенные с одной стороны пластинчатой заслонки, закреплены на несущей рейке. В настоящее время известны пластинчатые заслонки, в которых несколько расположенных параллельно друг другу пластин крепятся и вращаются на цапфах. Цапфы размещаются на общей несущей рейке, которая для крепления к зданию привинчивается к стоечному профилю или к фасадному элементу для соединения с фасадом. При таком конструктивном решении между двумя пластинчатыми заслонками образуется относительно большое расстояние, что ухудшает внешний вид заслонок и затрудняет их маскирование. Пластины двух расположенных рядом заслонок можно смонтировать на общей несущей рейке, но это решение имеет тот недостаток, что такие пластинчатые заслонки невозможно заранее изготовить на заводе. Оснащение заслонок пластинами на стройке является существенным недостатком. Поэтому задачей данного изобретения является создание крепежного устройства для пластинчатых заслонок вышеупомянутой конструкции. В случае использования таких заслонок они могут устанавливаться на стойку в готовом виде, две расположенные рядом заслонки можно прикрепить к несущей конструкции весьма простым способом. Эта задача решается благодаря крепежному устройству для пластинчатых заслонок с признаками согласно п.1 формулы изобретения. Если несущая рейка одной пластинчатой заслонки и несущая рейка второй пластинчатой заслонки крепятся к переходной стойке, установленной на здании, то обе заслонки можно заранее изготовить на заводе, причем в такой конструкции отдельные пластины держатся на несущей рейке с помощью цапф. Монтаж таких предварительно изготовленных пластинчатых заслонок можно осуществить весьма простым способом, закрепив несущие рейки на переходной стойке. Крепление можно осуществлять с помощью винтовых соединений, клепки, соединения с защелкой и другими соединительными элементами. Причем для упрощения монтажа пластинчатых заслонок переходную стойку можно заранее установить на здании. В качестве переходной стойки можно использовать любой строительный элемент, который имеет поверхность, расположенную параллельно соответствующей плоскости здания, например, тавровый,швеллерный или полый (в частности прямоугольный) профиль, а также другие профили. В соответствии с предпочтительной конструктивной формой несущие рейки, как первой,так и второй пластинчатой заслонки монтируются на переходной стойке с фасадной стороны. 2 Эту упрощает монтаж, так как фасадная сторона обычно более доступна. При этом несущие рейки в поперечном сечении предпочтительно выполнены L-образной формы, причем на одной из граней рейки предусматривают отверстия для цапф, а на другой - отверстия для крепления к переходной стойке. При этом, для облегчения позиционирования несущих реек, на переходной стойке и несущих рейках могут быть предусмотрены центрирующие элементы для позиционирования несущих реек относительно переходной стойки. Чтобы обеспечить высокую жесткость крепежного устройства, расположенные рядом несущие рейки со стороны, противоположной переходной стойке, предпочтительно следует соединить друг с другом посредством скобы. Благодаря такой конструкции обе несущие рейки, переходная стойка и скоба образуют единое целое в форме полого профиля, состоящего из нескольких деталей. Для облегчения монтажа скобы ее необходимо зажать на несущих рейках. Чтобы расположенные рядом пластинчатые заслонки после монтажа вписывались в здание, на скобе и (или) несущих рейках предпочтительно предусмотреть прикрепленную к ним оболочку. Согласно еще одной конструктивной форме реализации изобретения у переходной стойки должен быть U-образный участок, в который может вставляться фасадный элемент для соединения с фасадом, причем с противоположной стороны переходной стойки предусмотрена несущая поверхность с гнездами для винтов для крепления на этой поверхности несущих реек. Ниже следует подробное описание изобретения на одном примере его конструктивной реализации. Описание сопровождается ссылками на прилагаемые чертежи. На чертежах изображено следующее: фиг. 1 - пластинчатая заслонка на виде в аксонометрии; фиг. 1 А - изображение в разрезе в увеличенном масштабе подшипниковой опоры для пластины пластинчатой заслонки, изображенной на фиг. 1; фиг. 1 В - изображение в разрезе в увеличенном масштабе подшипниковой опоры для пластины пластинчатой заслонки, изображенной на фиг. 1; фиг. 2 - вид сверху в разрезе одного из вариантов конструктивной реализации крепежного устройства для пластинчатой заслонки; фиг. 3 - вид в разрезе в увеличенном масштабе крепежного устройства в районе несущих реек; фиг. 4 - изображение несущей рейки крепежного устройства в поперечном разрезе. На фиг. 1 изображена пластинчатая заслонка, образованная из нескольких расположенных параллельно друг другу пластин 2. Каждая пластина 2 с торцов крепится к несущей 3 рейке 3. Пластины 2 могут вращаться на цапфах 4, причем цапфы 4 проходят сквозь несущую рейку 3. Пластины 2 состоят из алюминиевого профиля, изготовленного методом горячего прессования, с торцов они закрыты крышками 5 и 8. На крышке 5 сформован кронштейн 6, к которому крепится тяга 7, предназначенная для поворота пластин 2. Пластинчатую заслонку 1 можно предварительно изготовить в мастерской в виде унифицированного узла. На фиг. 1 А показана подшипниковая опора для пластин 2, выполненная в виде неподвижного подшипника. Цапфа 4 крепится на несущей рейке 3, причем вокруг цапфы 4 предусмотрен вкладыш 9. У вкладыша 9 имеются буртики 10,которые прилегают к несущей рейке 3. В районе буртика цапфа 4 имеет уступ, благодаря чему вкладыш 9 с одной стороны прилегает к уступу цапфы 4, а с другой - к стопорному кольцу 11,благодаря чему обеспечивается неподвижность цапфы в осевом направлении. На фиг. 1 В показана противолежащая подшипниковая опора для пластины 2. Опорой для цапфы 4 служит вкладыш 9, который посредством буртиков 10 закрепляется на несущей рейке 3. Цапфа 4 удерживается на несущей рейке с помощью стопорного кольца таким образом, что цапфа не может выпасть из рейки, причем между стопорным кольцом 11 и вкладышем 9 предусмотрен зазор 12. Благодаря этому зазору цапфа 4 может в некоторых пределах перемещаться во вкладыше 9, например, с целью компенсации теплового расширения. На несущей рейке 3 предусмотрены паз 14 и отверстие 13, которые используют для крепления несущих реек 3 на переходной стойке 20. Как показано на фиг. 2 и 3, две расположенные рядом пластинчатые заслонки 1 с пластинами 2 с помощью крепежного устройства устанавливают на фасадном элементе 25, который монтируют на здании. Для этого предусмотрена переходная стойка 20, в которой имеются гнезда 21 для винтов 28. Со стороны, обращенной к фасадному элементу 25, переходная стойка 20 имеет U-образную форму, причем с этой стороны стойка содержит элементы 23,выполненные в виде полого профиля. Переходную стойку 20 в представленном варианте выполнения конструкции крепят к фасадному элементу 25 с помощью нескольких крепежных болтов 24, причем крепежные болты 24 проходят через оба элемента 23. В переходной стойке 20 имеется полость 22, на которой формируются фасонные детали. Эти детали можно использовать, например, для углового или Т-образного соединения, для прокладывания кабеля и других целей. Несущие рейки 3 в основном имеют Lобразную форму, каждая рейка имеет грань 50,на которой предусмотрены отверстия для ввода цапф 4, и грань 51, на которой предусмотрены отверстия 13 для крепления несущих реек 3 к 4 переходной стойке 20. При этом грань 51 прилегает к опорной поверхности 26 переходной стойки, на которой предусмотрены выступы 27. Эти выступы 27 входят в паз 14, который имеется в грани 51, они служат для центрирования и позиционирования несущей рейки 3. Крепление несущей рейки 3 к переходной стойке 20 осуществляется с помощью нескольких винтов 28, которые проходят сквозь грань 51 и удерживаются в гнездах 21. Со стороны, противоположной переходной стойке 20, несущие рейки 3 крепятся друг к другу с помощью скобы 30. Под действием ветра или других механических нагрузок несущие рейки 3, выполненные из металла, могут немного деформироваться. Чтобы обеспечить высокую жесткость, предусмотрена скоба 30, благодаря которой несущие рейки 3, переходная стойка 20 и скоба 30 образуют одно целое. Для этого скоба 30 имеет два выступа 31, которые входят в соответствующие пазы 32 на грани 50 несущей рейки 3. Крепление скобы 30 осуществляется посредством винта 36, который проходит сквозь скобу 30. Винт 36 проходит между несущими рейками через два конструктивных элемента 34 и 35 скобы 30. Конструктивный элемент 34 с помощью V-образных откосов 33 крепится к внешней части скобы 30. При вращении винта 36 откосы 33 движутся, в зависимости от направления вращения винта, наискосок наружу или внутрь до тех пор, пока соединительная ступенька между откосами 33 не будет прилегать к упору 37 на грани 50 несущей рейки 3. Скоба 30 задает расстояние между обеими гранями 50 несущих реек 3, при техническом обслуживании ее можно удалить, для чего необходимо вывернуть винт 36. Предпочтительно длина скобы 30 должна составлять 40 мм, она вставляется между несущими рейками 3 лишь на некоторых участках. Скоба 30 может быть также сплошной. На грани 50 несущей рейки 3 имеется стопорный выступ 38, который используют в качестве фиксирующего устройства при монтаже оболочки 40 с фасадной стороны. Оболочку 40,которая предпочтительно должна быть изготовлена из металла, достаточно лишь зацепить за стопорные выступы 38, при этом фиксирующие выступы 41 зацепляются за стопорные выступы 38, и оболочка 40 надежно фиксируется. Скоба 30 позволяет очень точно задать расстояние между обеими гранями 50 несущих реек 3. На фиг. 4 изображено поперечное сечение несущей рейки 3. В грани 50 несущей рейки 3 имеется паз 32, который предназначен для того,чтобы в него входил выступ 31 скобы 30 и обращенный наружу стопорный выступ 38. Во внутреннюю сторону сформован упор 37, к которому могут прилегать V-образные откосы 33 скобы 30. На грани 51 наряду с отверстиями 13 для винта 28 формуется также паз 14 для позиционирования несущих реек 3. В представленном варианте выполнения конструкции несущие рейки 3 крепят к переходной стойке винтами. Можно использовать и другие крепежные средства, например болты или заклепки. В данной конструкции несущие рейки имеют L-образную форму. Несущие рейки 3 могут быть выполнены плоскими, способы крепления реек к переходной стойке 20 также могут быть различными. Однако U-образная конструкция обеих несущих реек 3 в сочетании со скобой 30 дает наиболее жесткое крепление пластинчатых заслонок. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крепежное устройство для пластинчатой заслонки (1) с несколькими поворотными пластинами (2), которые крепятся на цапфах (4),причем цапфы (4), расположенные с одной стороны пластинчатой заслонки (1), закреплены на несущей рейке (3), характеризующееся тем, что несущая рейка (3) первой пластинчатой заслонки (1) и несущая рейка (3) второй пластинчатой заслонки (1) закреплены на переходной стойке,установленной на здании. 2. Крепежное устройство по п.1, характеризующееся тем, что обе несущие рейки (3) первой и второй пластинчатой заслонки (1) установлены с фасадной стороны на переходной стойке (20). 3. Крепежное устройство по любому из пп.1-2, характеризующееся тем, что несущие рейки (3) в поперечном сечении имеют L 6 образную форму, причем на одной из граней(50) несущих реек (3) предусмотрены отверстия для цапф (4), а на другой из граней (51) - отверстия для крепления к переходной стойке (20). 4. Крепежное устройство по любому из пп.1-3, характеризующееся тем, что на несущих рейках (3) и переходной стойке (20) предусмотрены центрирующие паз (14) и выступ (27) для центрирования и позиционирования несущих реек (3) на переходной стойке (20). 5. Крепежное устройство по любому из пп.1-4, характеризующееся тем, что со стороны,противоположной переходной стойке (20), несущие рейки (3) соединены друг с другом посредством скобы (30). 6. Крепежное устройство по любому из пп.1-5, характеризующееся тем, что скоба (30) зажата на несущих рейках (3). 7. Крепежное устройство по любому из пп.1-6, характеризующееся тем, что имеется оболочка (40), которая установлена с зацеплением за скобу (30) и/или несущие рейки (3). 8. Крепежное устройство по любому из пп.1-7, характеризующееся тем, что переходная стойка (20) имеет U-образный участок, в который вставлен фасадный элемент (25) для соединения с фасадом, а с противоположной стороны предусмотрена несущая поверхность (26) с гнездами (21) для винтов для крепления несущих реек (3).
