Способ и устройство для очистки щебеночной постели рельсового пути

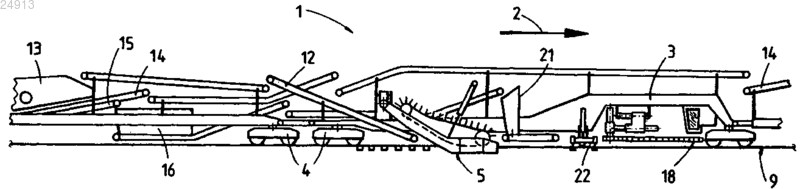

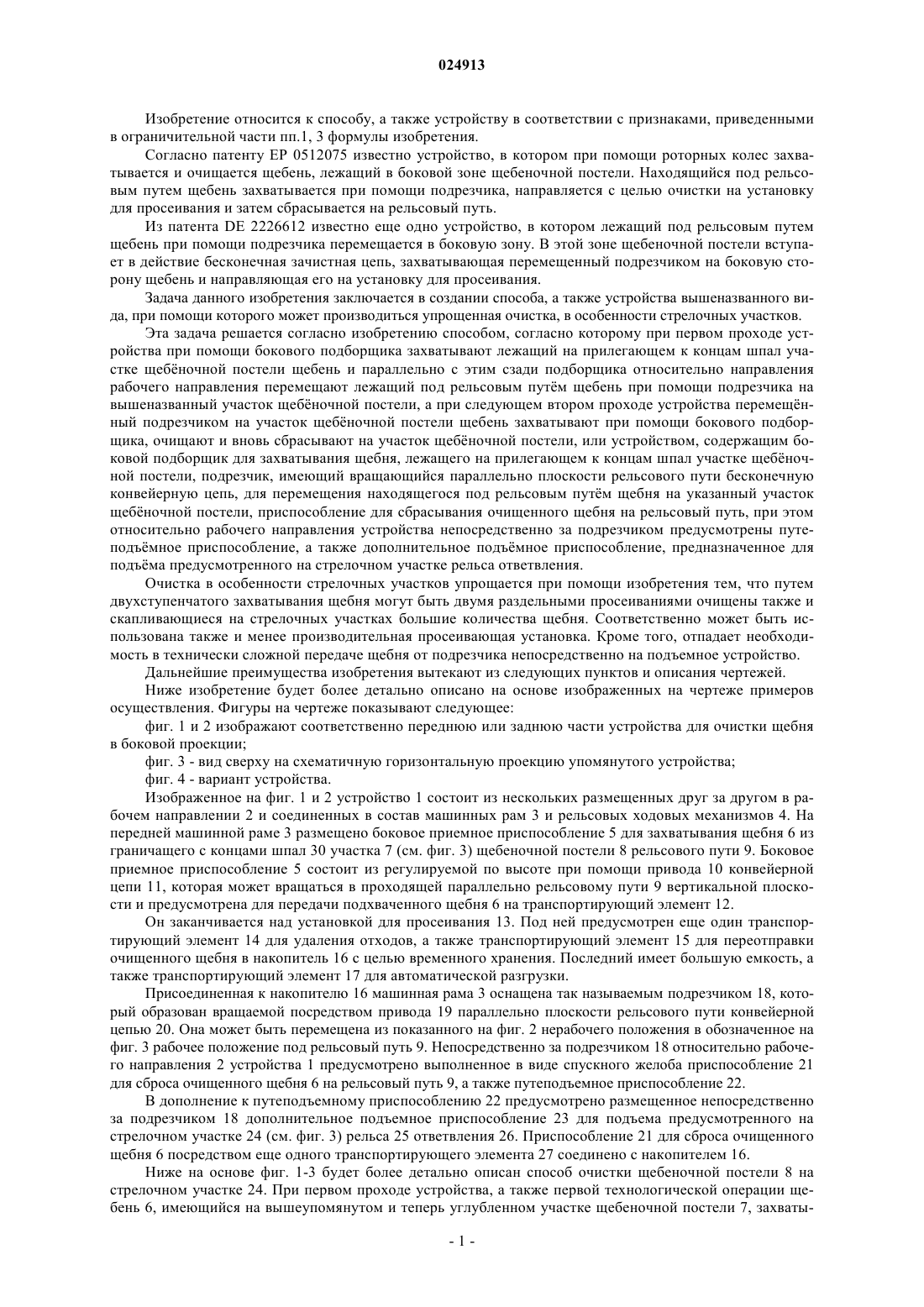

СПОСОБ И УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЩЕБЕНОЧНОЙ ПОСТЕЛИ РЕЛЬСОВОГО ПУТИ В ходе первой технологической операции по очистке щебеночной постели (8) рельсового пути (9) щебень (6), захваченный с прилегающего к концам шпал (30) участка щебеночной постели (8),после его очистки - непосредственно после удаления в ходе второй технологической операции лежащего под шпалами щебня (6) - вносится под рельсовый путь (9).(71)(73) Заявитель и патентовладелец: ФРАНЦ ПЛАССЕР БАНБАУМАШИНЕНИНДУСТРИГЕЗЕЛЬШАФТ МБХ Изобретение относится к способу, а также устройству в соответствии с признаками, приведенными в ограничительной части пп.1, 3 формулы изобретения. Согласно патенту EP 0512075 известно устройство, в котором при помощи роторных колес захватывается и очищается щебень, лежащий в боковой зоне щебеночной постели. Находящийся под рельсовым путем щебень захватывается при помощи подрезчика, направляется с целью очистки на установку для просеивания и затем сбрасывается на рельсовый путь. Из патента DE 2226612 известно еще одно устройство, в котором лежащий под рельсовым путем щебень при помощи подрезчика перемещается в боковую зону. В этой зоне щебеночной постели вступает в действие бесконечная зачистная цепь, захватывающая перемещенный подрезчиком на боковую сторону щебень и направляющая его на установку для просеивания. Задача данного изобретения заключается в создании способа, а также устройства вышеназванного вида, при помощи которого может производиться упрощенная очистка, в особенности стрелочных участков. Эта задача решается согласно изобретению способом, согласно которому при первом проходе устройства при помощи бокового подборщика захватывают лежащий на прилегающем к концам шпал участке щебночной постели щебень и параллельно с этим сзади подборщика относительно направления рабочего направления перемещают лежащий под рельсовым путм щебень при помощи подрезчика на вышеназванный участок щебночной постели, а при следующем втором проходе устройства перемещнный подрезчиком на участок щебночной постели щебень захватывают при помощи бокового подборщика, очищают и вновь сбрасывают на участок щебночной постели, или устройством, содержащим боковой подборщик для захватывания щебня, лежащего на прилегающем к концам шпал участке щебночной постели, подрезчик, имеющий вращающийся параллельно плоскости рельсового пути бесконечную конвейерную цепь, для перемещения находящегося под рельсовым путм щебня на указанный участок щебночной постели, приспособление для сбрасывания очищенного щебня на рельсовый путь, при этом относительно рабочего направления устройства непосредственно за подрезчиком предусмотрены путеподъмное приспособление, а также дополнительное подъмное приспособление, предназначенное для подъма предусмотренного на стрелочном участке рельса ответвления. Очистка в особенности стрелочных участков упрощается при помощи изобретения тем, что путем двухступенчатого захватывания щебня могут быть двумя раздельными просеиваниями очищены также и скапливающиеся на стрелочных участках большие количества щебня. Соответственно может быть использована также и менее производительная просеивающая установка. Кроме того, отпадает необходимость в технически сложной передаче щебня от подрезчика непосредственно на подъемное устройство. Дальнейшие преимущества изобретения вытекают из следующих пунктов и описания чертежей. Ниже изобретение будет более детально описано на основе изображенных на чертеже примеров осуществления. Фигуры на чертеже показывают следующее: фиг. 1 и 2 изображают соответственно переднюю или заднюю части устройства для очистки щебня в боковой проекции; фиг. 3 - вид сверху на схематичную горизонтальную проекцию упомянутого устройства; фиг. 4 - вариант устройства. Изображенное на фиг. 1 и 2 устройство 1 состоит из нескольких размещенных друг за другом в рабочем направлении 2 и соединенных в состав машинных рам 3 и рельсовых ходовых механизмов 4. На передней машинной раме 3 размещено боковое приемное приспособление 5 для захватывания щебня 6 из граничащего с концами шпал 30 участка 7 (см. фиг. 3) щебеночной постели 8 рельсового пути 9. Боковое приемное приспособление 5 состоит из регулируемой по высоте при помощи привода 10 конвейерной цепи 11, которая может вращаться в проходящей параллельно рельсовому пути 9 вертикальной плоскости и предусмотрена для передачи подхваченного щебня 6 на транспортирующий элемент 12. Он заканчивается над установкой для просеивания 13. Под ней предусмотрен еще один транспортирующий элемент 14 для удаления отходов, а также транспортирующий элемент 15 для переотправки очищенного щебня в накопитель 16 с целью временного хранения. Последний имеет большую емкость, а также транспортирующий элемент 17 для автоматической разгрузки. Присоединенная к накопителю 16 машинная рама 3 оснащена так называемым подрезчиком 18, который образован вращаемой посредством привода 19 параллельно плоскости рельсового пути конвейерной цепью 20. Она может быть перемещена из показанного на фиг. 2 нерабочего положения в обозначенное на фиг. 3 рабочее положение под рельсовый путь 9. Непосредственно за подрезчиком 18 относительно рабочего направления 2 устройства 1 предусмотрено выполненное в виде спускного желоба приспособление 21 для сброса очищенного щебня 6 на рельсовый путь 9, а также путеподъемное приспособление 22. В дополнение к путеподъемному приспособлению 22 предусмотрено размещенное непосредственно за подрезчиком 18 дополнительное подъемное приспособление 23 для подъема предусмотренного на стрелочном участке 24 (см. фиг. 3) рельса 25 ответвления 26. Приспособление 21 для сброса очищенного щебня 6 посредством еще одного транспортирующего элемента 27 соединено с накопителем 16. Ниже на основе фиг. 1-3 будет более детально описан способ очистки щебеночной постели 8 на стрелочном участке 24. При первом проходе устройства, а также первой технологической операции щебень 6, имеющийся на вышеупомянутом и теперь углубленном участке щебеночной постели 7, захваты-1 024913 вают при помощи бокового подборщика 5 и очищают. Параллельно с этим - сзади относительно рабочего направления 2 - при второй технологической операции происходит перемещение находящегося под рельсовым путем 9 щебня 6 на вышеназванный участок щебеночной постели 7. Это достигается путем использования заводимого под рельсовый путь подрезчика 18. При этом преимущество состоит в том,что благодаря предшествовавшей выемке щебня облегчается перемещение находящегося под рельсовым путем 9 щебня на прилегающий к концам шпал 30 участок щебеночной постели 7. Во время работы на стрелочном участке 24 охватываются как оба рельса главного пути 28, так и рельс 25 ответвления 26,чтобы обеспечить достаточную фиксацию стрелки. Подхваченный при помощи бокового подборщика 5 щебень 6 после очистки в соответственно необходимой мере временно хранится в накопителе 16 и непосредственно после ввода в действие подрезчика 18 через приспособление 21 сбрасывают на рельсовый путь 9. Благодаря этому происходит быстрое восстановление находящейся под рельсовым путем 9 щебеночной постели. По достижении конца стрелочного участка 24 (до которого еще хватает длины подрезчика 18) происходит перевод бокового подборщика 5 и подрезчика 18 в нерабочее положение. Вслед за этим устройство 1 отводится обратно к началу стрелочного участка 24. Во время следующего, второго прохода устройства, подрезчик 18 остается в нерабочем положении. Щебень 6, прежде перемещенный подрезчиком 18 в ходе второй технологической операции на участок щебеночной постели 7, теперь в ходе третьей технологической операции захватывают при помощи бокового подборщика 5, очищают и через спускной желоб 29 вновь сбрасывают на участок щебеночной постели 7. Очистка стрелочного участка 24 этим способом предпочтительна тем, что незначительный поворот подрезчика 18 вокруг вертикальной поворотной оси позволяет быстро и просто приспосабливаться к постоянно изменяющейся ширине стрелки. Боковой подборщик 5 также может быть без проблем приспособлен к линии стрелки. Это может происходить без прерывания продвижения устройства. При помощи соответствующего изобретению способа, разумеется, можно также очищать в ходе описанных технологических операций и бесстрелочный участок пути. Как показано на фиг. 3, целесообразно параллельно использовать два боковых подборщика 5. Разумеется, в рамках изобретения можно также использовать два подрезчика 18, которые соответственно поворачиваются с продольной стороны рельсового пути в направлении середины рельсового пути. При этом примерно половина находящегося под рельсовым путем щебня перемещают соответственно на прилегающий участок щебеночной постели 7. В представленном на фиг. 4 варианте устройства 1, по существу, предусмотрено лишь одно конструктивное изменение, состоящее в том, что подрезчик 18, путеподъемник 22 и приспособление 21 для внесения щебня размещены по рабочему направлению 2 перед боковым подборщиком 5. При необходимости в устройстве 1 может содержаться также и заполненный новым щебнем вагон-накопитель, чтобы при необходимости можно было подавать новый щебень. Еще один вариант способа позволяет не очищать щебень, удаленный при помощи подрезчика 18 из-под стрелки, а лишь планировать на указанном участке щебеночной постели 7. Затем для полного восстановления щебеночной постели 7 на планированный старый щебень сбрасывают новый щебень. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (1) для очистки щебеночной постели (8) рельсового пути (9), содержащее боковой подборщик (5) для захватывания щебня (6), лежащего на прилегающем к концам шпал (30) участке (7) щебеночной постели (8), подрезчик (18), имеющий вращающуюся параллельно плоскости рельсового пути бесконечную конвейерную цепь (20) для перемещения находящегося под рельсовым путем (9) щебня (6) на указанный участок (7) щебеночной постели (8), приспособление (21) для сбрасывания очищенного щебня (6) на рельсовый путь (9), отличающееся тем, что относительно рабочего направления (2) устройства (1) непосредственно за подрезчиком (18) предусмотрены путеподъемное приспособление(22), а также дополнительное подъемное приспособление (23), предназначенное для подъема предусмотренного на стрелочном участке (24) рельса (25) ответвления (26). 2. Устройство по п.1, отличающееся тем, что приспособление (21) для сбрасывания очищенного щебня (6) содержит транспортирующий элемент (27), посредством которого связано с накопителем (16) для временного хранения очищенного щебня (6). 3. Способ очистки щебеночной постели (8) рельсового пути (9) с помощью устройства по п.1, отличающийся тем, что при первом проходе устройства при помощи бокового подборщика (5) захватывают лежащий на прилегающем к концам шпал (30) участке (7) щебеночной постели (8) щебень (6) и параллельно с этим сзади подборщика (5) относительно рабочего направления (2) перемещают лежащий под рельсовым путем (9) щебень (6) при помощи подрезчика (18) на вышеназванный участок (7) щебеночной постели (8), а при следующем, втором проходе устройства (1) перемещенный подрезчиком (18) на участок (7) щебеночной постели (8) щебень (6) захватывают при помощи бокового подборщика (5), очищают и вновь сбрасывают на участок щебеночной постели (8).
