Устройство для очистки щебеночной постели

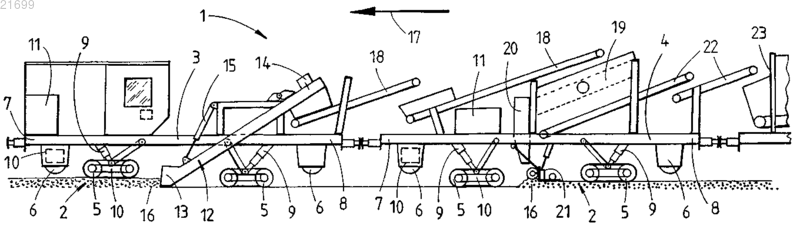

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ЩЕБНОЧНОЙ ПОСТЕЛИ Устройство (1) для очистки щебночной постели (2), состоящее из первой и второй спаренной с ней машинных рам (3, 4), которые оборудованы соответственно двумя переставляемыми по высоте гусеничными ходовыми механизмами (5) и двумя колсными ходовыми механизмами(6). Между гусеничными ходовыми механизмами (5) первой машинной рамы (3) располагается примное устройство (13) с уборочной цепью (12) для прима щебня (16). Между гусеничными ходовыми механизмами (5) второй машинной рамы (4), имеющей просеивающее устройство (19),располагается приспособление (20) для выброса щебня.(71)(73) Заявитель и патентовладелец: ФРАНЦ ПЛАССЕР БАНБАУМАШИНЕНИНДУСТРИГЕЗЕЛЬШАФТ МБХ Настоящее изобретение касается устройства для очистки щебночной постели, состоящего из переставляемых по высоте гусеничных ходовых механизмов, уборочной цепи для прима щебня, а также просеивающей установки с приспособлением для выброса щебня. Из патента DE 1207415 известна установка для очистки щебночной постели без проложенных на ней рельсов, оборудованная как колсным, так и гусеничным ходовым механизмом. Под выполненной бесконечной цепью с навешенными мкостями для прима щебня располагается просеивающая установка для очистки снимаемого щебня и для сбрасывания на постель перед гусеничным ходовым механизмом. Из патентов DE 2550391 или же AT 353306 известны двухколейные машины для очистки щебня,причм между ходовыми механизмами расположены примное устройство и просеивающая установка. Задача заявленного изобретения состоит в том, чтобы создать устройство указанного выше типа,которое могло бы успешно применяться на более узких закруглениях пути и его можно было бы лучше приспосабливать к различным условиям применения. Указанная задача решается в соответствии с настоящим изобретением благодаря устройству указанного типа с помощью следующих признаков: а) первой и второй спаренной с ней машинной раме придаются соответственно два гусеничных ходовых механизма и два колсных ходовых механизма,б) между обоими гусеничными ходовыми механизмами первой машинной рамы располагается примное устройство с уборочной цепью и приспособление для выброса щебня располагается между двумя гусеничными ходовыми механизмами второй машинной рамы,в) оба рельсовых ходовых механизма располагаются соответственно на переднем или же заднем конце рамы. Составленное таким образом устройство имеет короткое расстояние между ходовыми механизмами и тем самым отдельные подвижные единицы могут без проблем применяться на более узких закруглениях рельсового пути. Кроме того, в случае полной выемки особенно загрязннной щебночной постели часть устройства с просеивающей установкой может быть просто и легко удалена. Дальнейшие преимущества заявленного изобретения поясняются на прилагаемых чертежах. Далее заявленное изобретение описывается более подробно на примере его выполнения и на приложенных чертежах. На чертежах изображено: На фиг. 1 показан вид сбоку и на фиг. 2 - вид сверху на устройство для очистки щебночной постели. Изображнное на фиг. 1 и 2 устройство 1 для очистки щебночной постели 2 состоит в основном из первой и спаренной с ней второй машинной рамы 3, 4. Им придаются соответственно два гусеничных ходовых механизма 5 и два рельсовых ходовых механизма 6. Последние соединяются соответственно с передним или же задним концом рамы 7, 8. Каждый гусеничный ходовой механизм 5 выполнен с возможностью перемещения по высоте относительно машинной рамы 3, 4 с помощью привода 9. По крайней мере один гусеничный ходовой механизм 5 и один рельсовый ходовой механизм 6 каждой машинной рамы 3, 4 выполнен с ходовым приводом 10, который приводится двигателем 11, расположенным на машинной раме 3, 4. Первая машинная рама 3 имеет уборочную цепь 12, примное устройство 13 которой располагается между гусеничными ходовыми механизмами 5. Уборочная цепь 12 вращается с помощью приводов 14,15 или же выполняется с возможностью вертикального перемещения. Захваченный уборочной цепью 12 щебень 16 транспортируется в направлении против рабочего движения 17 по ленточным транспортрам 18 к просеивающей установке 19, расположенной на второй машинной раме 4. Для этой установки предназначается приспособление 20 для выброса щебня, которое располагается между гусеничными ходовыми механизмами 5 второй машинной рамы 4. С помощью приспособления 20 для выброса щебня очищенный щебень 16 укладывается опять на щебночную постель 2 и, наконец, уплотняется с помощью уплотнительного устройства 21, расположенного на второй машинной раме 4. Образующийся при очистке щебня мусор транспортируется по другим ленточным транспортрам 22 к накопительному вагону 23. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки щебночной постели, состоящее из переставляемых по высоте гусеничных ходовых механизмов (5), уборочной цепи (12) для прима щебня, а также просеивающей установки (19) с приспособлением (20) для выброса щебня, отличающееся тем, что содержит первую (3) и спаренную с ней вторую (4) машинные рамы, каждая из которых включает два гусеничных ходовых механизма (5) и два рельсовых ходовых механизма (6), при этом между обоими гусеничными ходовыми механизмами (5) первой машинной рамы (3) располагается примное устройство (13) с уборочной цепью (12), приспособление (20) для выброса щебня располагается между обоими гусеничными ходовыми механизмами (5) второй машинной рамы (4), причм один рельсовый ходовой механизм (6) каждой рамы (3, 4) располагается соответственно на переднем (7) конце, а другой на заднем конце (8) рам (3, 4).
