Машина для очистки щебеночного балласта рельсового пути

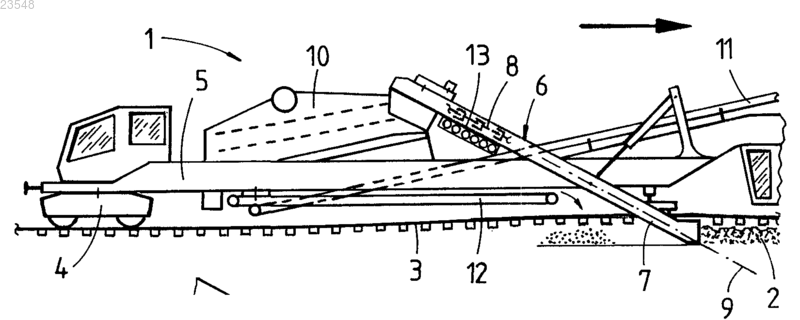

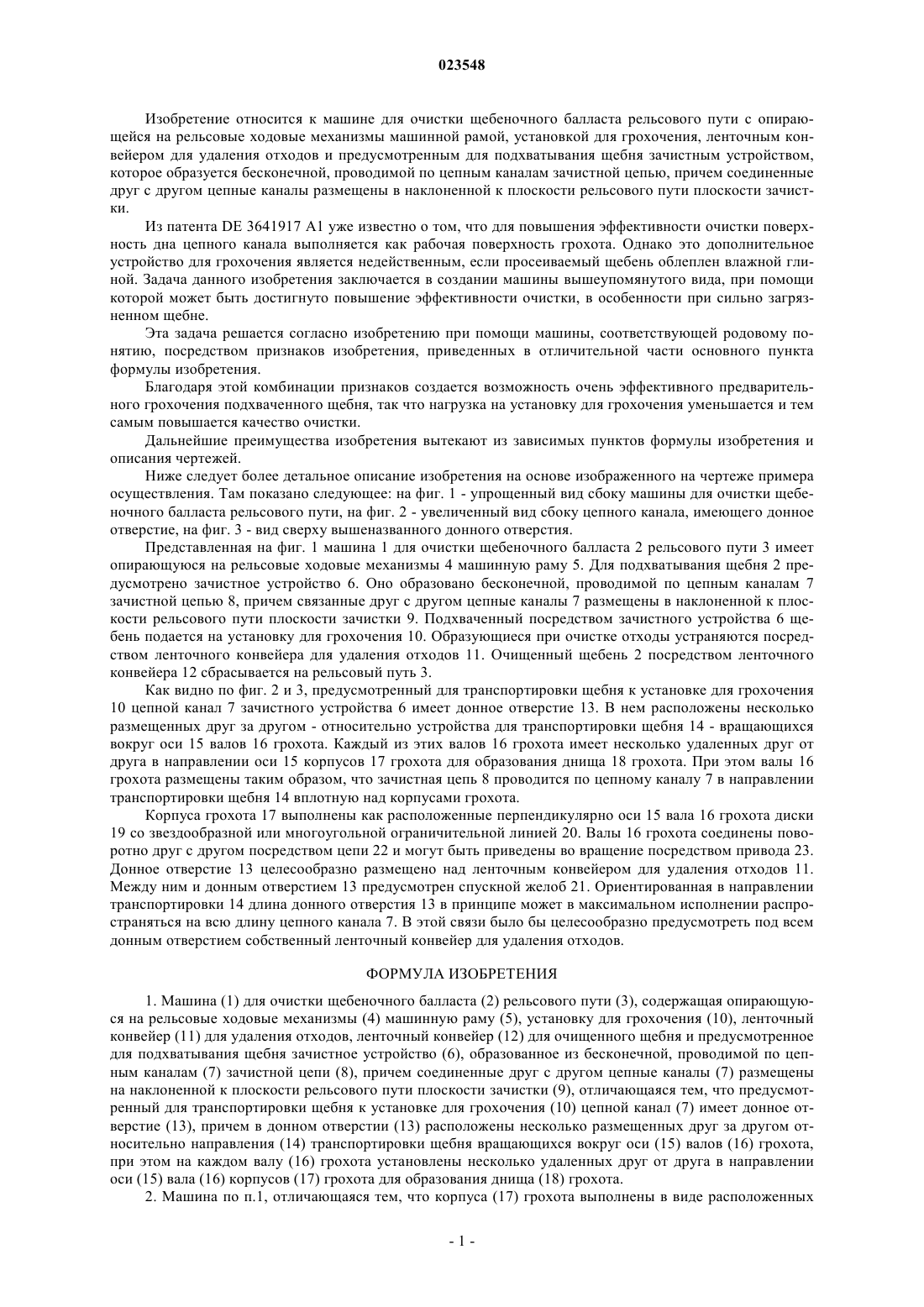

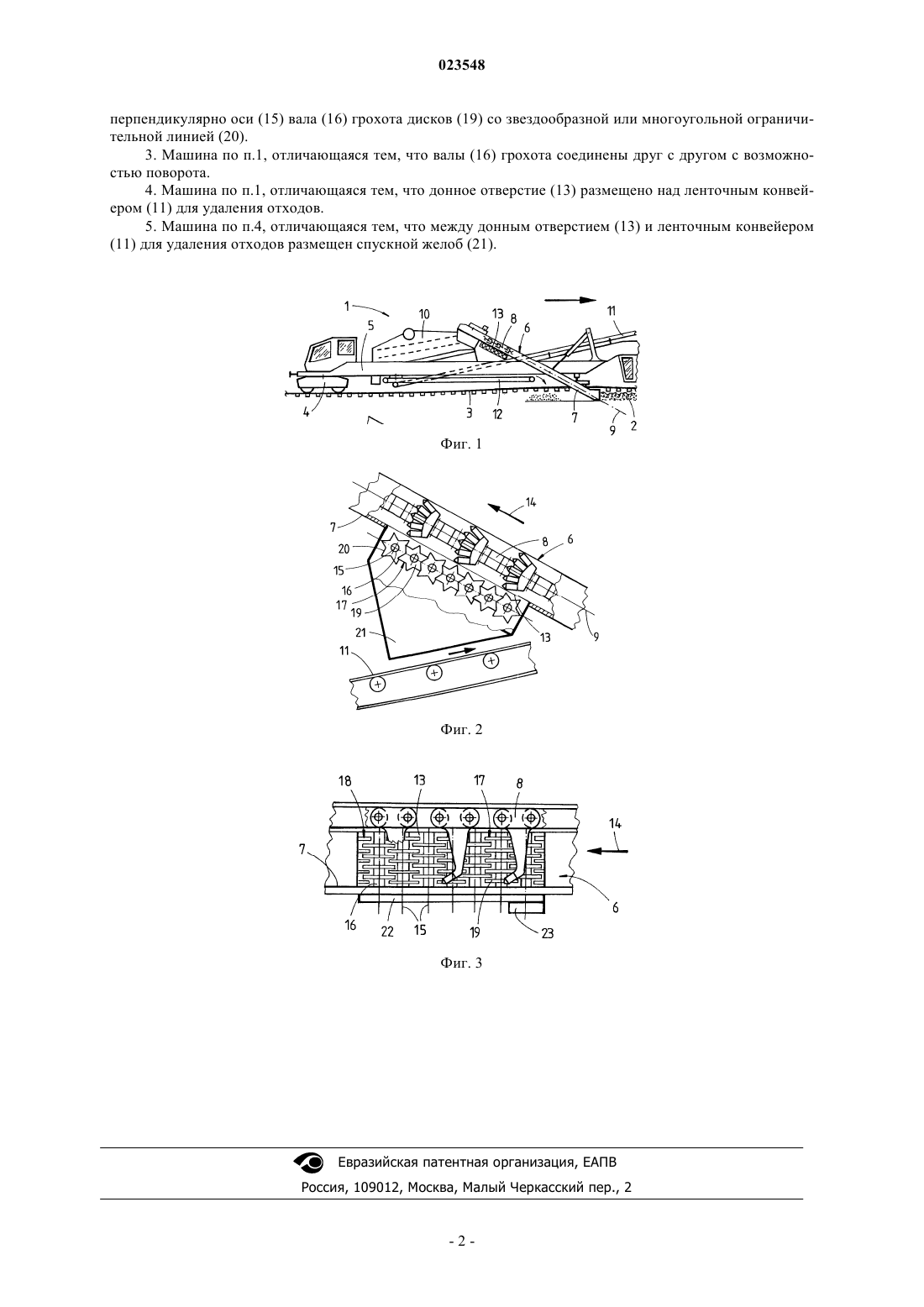

МАШИНА ДЛЯ ОЧИСТКИ ЩЕБНОЧНОГО БАЛЛАСТА РЕЛЬСОВОГО ПУТИ Машина (1) для очистки щебеночного балласта (2) рельсового пути (3) имеет проводимую по цепным каналам (7) зачистную цепь (8). Предусмотренный для транспортировки щебня к установке для грохочения (10) цепной канал (7) имеет донное отверстие (13). В нем размещены несколько вращающихся вокруг оси валов грохота для образования днища грохота. Это позволяет производить эффективную предварительную очистку загрязненного щебня.(71)(73) Заявитель и патентовладелец: ФРАНЦ ПЛАССЕР БАНБАУМАШИНЕНИНДУСТРИГЕЗЕЛЬШАФТ МБХ Изобретение относится к машине для очистки щебеночного балласта рельсового пути с опирающейся на рельсовые ходовые механизмы машинной рамой, установкой для грохочения, ленточным конвейером для удаления отходов и предусмотренным для подхватывания щебня зачистным устройством,которое образуется бесконечной, проводимой по цепным каналам зачистной цепью, причем соединенные друг с другом цепные каналы размещены в наклоненной к плоскости рельсового пути плоскости зачистки. Из патента DE 3641917 A1 уже известно о том, что для повышения эффективности очистки поверхность дна цепного канала выполняется как рабочая поверхность грохота. Однако это дополнительное устройство для грохочения является недейственным, если просеиваемый щебень облеплен влажной глиной. Задача данного изобретения заключается в создании машины вышеупомянутого вида, при помощи которой может быть достигнуто повышение эффективности очистки, в особенности при сильно загрязненном щебне. Эта задача решается согласно изобретению при помощи машины, соответствующей родовому понятию, посредством признаков изобретения, приведенных в отличительной части основного пункта формулы изобретения. Благодаря этой комбинации признаков создается возможность очень эффективного предварительного грохочения подхваченного щебня, так что нагрузка на установку для грохочения уменьшается и тем самым повышается качество очистки. Дальнейшие преимущества изобретения вытекают из зависимых пунктов формулы изобретения и описания чертежей. Ниже следует более детальное описание изобретения на основе изображенного на чертеже примера осуществления. Там показано следующее: на фиг. 1 - упрощенный вид сбоку машины для очистки щебеночного балласта рельсового пути, на фиг. 2 - увеличенный вид сбоку цепного канала, имеющего донное отверстие, на фиг. 3 - вид сверху вышеназванного донного отверстия. Представленная на фиг. 1 машина 1 для очистки щебеночного балласта 2 рельсового пути 3 имеет опирающуюся на рельсовые ходовые механизмы 4 машинную раму 5. Для подхватывания щебня 2 предусмотрено зачистное устройство 6. Оно образовано бесконечной, проводимой по цепным каналам 7 зачистной цепью 8, причем связанные друг с другом цепные каналы 7 размещены в наклоненной к плоскости рельсового пути плоскости зачистки 9. Подхваченный посредством зачистного устройства 6 щебень подается на установку для грохочения 10. Образующиеся при очистке отходы устраняются посредством ленточного конвейера для удаления отходов 11. Очищенный щебень 2 посредством ленточного конвейера 12 сбрасывается на рельсовый путь 3. Как видно по фиг. 2 и 3, предусмотренный для транспортировки щебня к установке для грохочения 10 цепной канал 7 зачистного устройства 6 имеет донное отверстие 13. В нем расположены несколько размещенных друг за другом - относительно устройства для транспортировки щебня 14 - вращающихся вокруг оси 15 валов 16 грохота. Каждый из этих валов 16 грохота имеет несколько удаленных друг от друга в направлении оси 15 корпусов 17 грохота для образования днища 18 грохота. При этом валы 16 грохота размещены таким образом, что зачистная цепь 8 проводится по цепному каналу 7 в направлении транспортировки щебня 14 вплотную над корпусами грохота. Корпуса грохота 17 выполнены как расположенные перпендикулярно оси 15 вала 16 грохота диски 19 со звездообразной или многоугольной ограничительной линией 20. Валы 16 грохота соединены поворотно друг с другом посредством цепи 22 и могут быть приведены во вращение посредством привода 23. Донное отверстие 13 целесообразно размещено над ленточным конвейером для удаления отходов 11. Между ним и донным отверстием 13 предусмотрен спускной желоб 21. Ориентированная в направлении транспортировки 14 длина донного отверстия 13 в принципе может в максимальном исполнении распространяться на всю длину цепного канала 7. В этой связи было бы целесообразно предусмотреть под всем донным отверстием собственный ленточный конвейер для удаления отходов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Машина (1) для очистки щебеночного балласта (2) рельсового пути (3), содержащая опирающуюся на рельсовые ходовые механизмы (4) машинную раму (5), установку для грохочения (10), ленточный конвейер (11) для удаления отходов, ленточный конвейер (12) для очищенного щебня и предусмотренное для подхватывания щебня зачистное устройство (6), образованное из бесконечной, проводимой по цепным каналам (7) зачистной цепи (8), причем соединенные друг с другом цепные каналы (7) размещены на наклоненной к плоскости рельсового пути плоскости зачистки (9), отличающаяся тем, что предусмотренный для транспортировки щебня к установке для грохочения (10) цепной канал (7) имеет донное отверстие (13), причем в донном отверстии (13) расположены несколько размещенных друг за другом относительно направления (14) транспортировки щебня вращающихся вокруг оси (15) валов (16) грохота,при этом на каждом валу (16) грохота установлены несколько удаленных друг от друга в направлении оси (15) вала (16) корпусов (17) грохота для образования днища (18) грохота. 2. Машина по п.1, отличающаяся тем, что корпуса (17) грохота выполнены в виде расположенных перпендикулярно оси (15) вала (16) грохота дисков (19) со звездообразной или многоугольной ограничительной линией (20). 3. Машина по п.1, отличающаяся тем, что валы (16) грохота соединены друг с другом с возможностью поворота. 4. Машина по п.1, отличающаяся тем, что донное отверстие (13) размещено над ленточным конвейером (11) для удаления отходов. 5. Машина по п.4, отличающаяся тем, что между донным отверстием (13) и ленточным конвейером(11) для удаления отходов размещен спускной желоб (21).
