Вибрационная машина для изготовления прессованных изделий путем уплотнения
Формула / Реферат

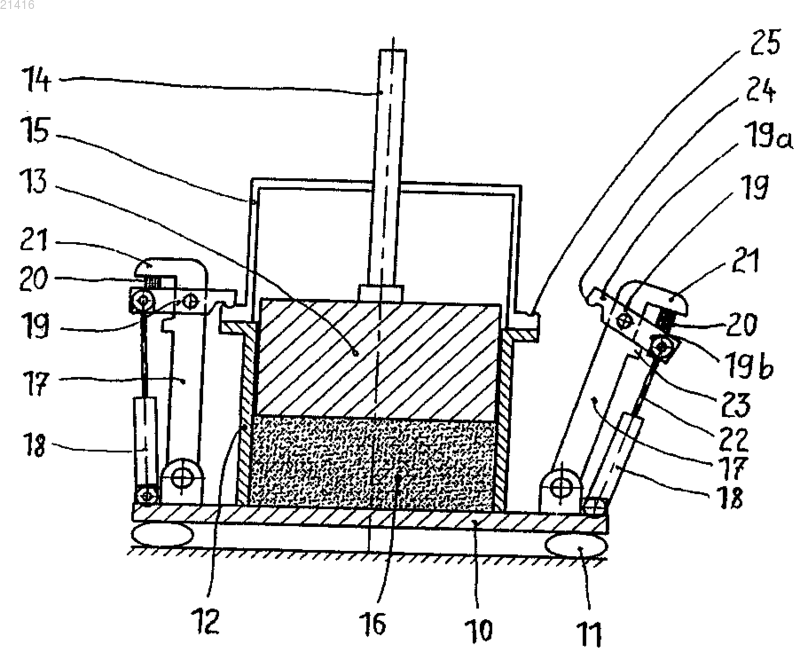

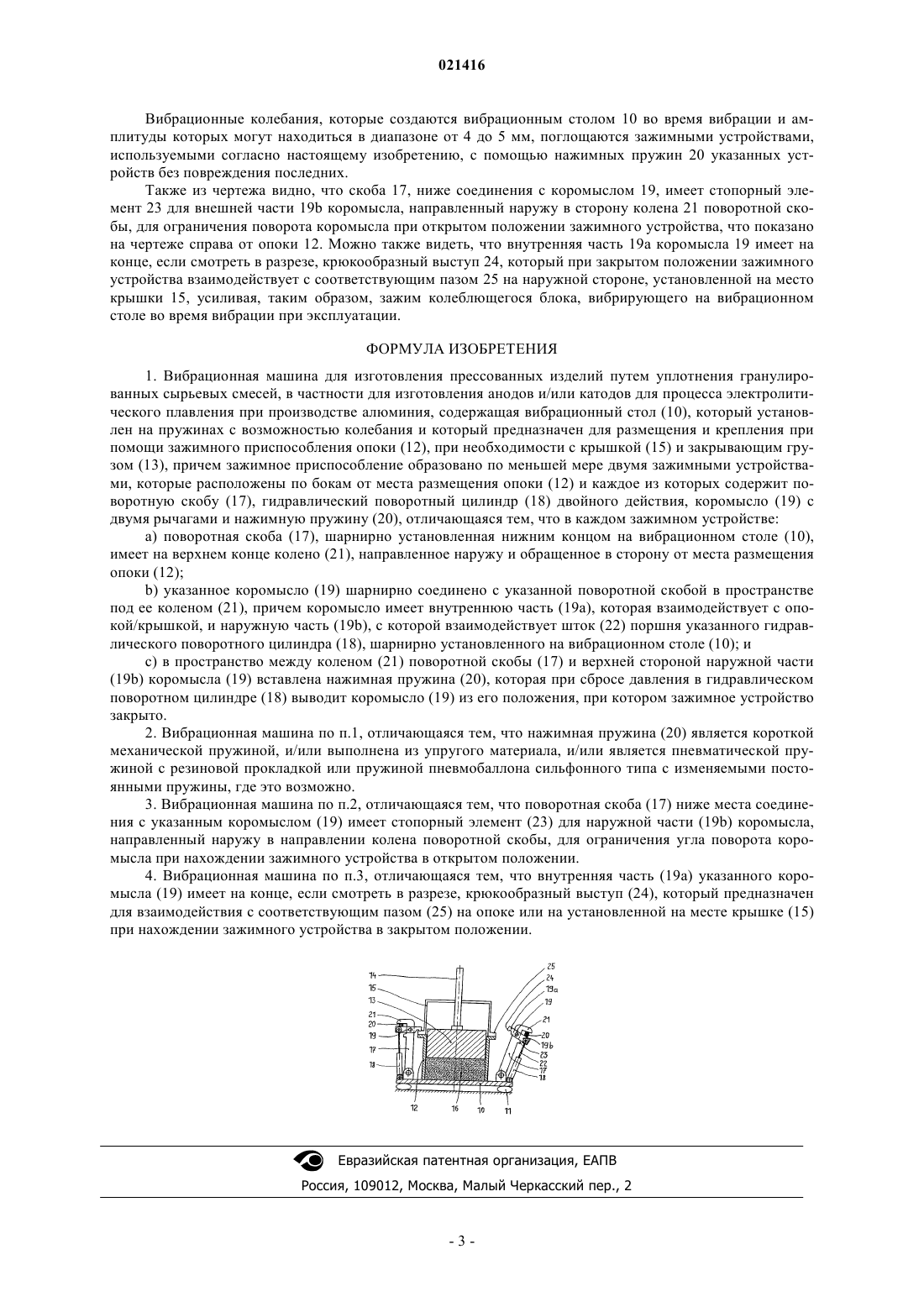

1. Вибрационная машина для изготовления прессованных изделий путем уплотнения гранулированных сырьевых смесей, в частности для изготовления анодов и/или катодов для процесса электролитического плавления при производстве алюминия, содержащая вибрационный стол (10), который установлен на пружинах с возможностью колебания и который предназначен для размещения и крепления при помощи зажимного приспособления опоки (12), при необходимости с крышкой (15) и закрывающим грузом (13), причем зажимное приспособление образовано по меньшей мере двумя зажимными устройствами, которые расположены по бокам от места размещения опоки (12) и каждое из которых содержит поворотную скобу (17), гидравлический поворотный цилиндр (18) двойного действия, коромысло (19) с двумя рычагами и нажимную пружину (20), отличающаяся тем, что в каждом зажимном устройстве:
a) поворотная скоба (17), шарнирно установленная нижним концом на вибрационном столе (10), имеет на верхнем конце колено (21), направленное наружу и обращенное в сторону от места размещения опоки (12);
b) указанное коромысло (19) шарнирно соединено с указанной поворотной скобой в пространстве под ее коленом (21), причем коромысло имеет внутреннюю часть (19а), которая взаимодействует с опокой/крышкой, и наружную часть (19b), с которой взаимодействует шток (22) поршня указанного гидравлического поворотного цилиндра (18), шарнирно установленного на вибрационном столе (10); и
c) в пространство между коленом (21) поворотной скобы (17) и верхней стороной наружной части (19b) коромысла (19) вставлена нажимная пружина (20), которая при сбросе давления в гидравлическом поворотном цилиндре (18) выводит коромысло (19) из его положения, при котором зажимное устройство закрыто.
2. Вибрационная машина по п.1, отличающаяся тем, что нажимная пружина (20) является короткой механической пружиной, и/или выполнена из упругого материала, и/или является пневматической пружиной с резиновой прокладкой или пружиной пневмобаллона сильфонного типа с изменяемыми постоянными пружины, где это возможно.
3. Вибрационная машина по п.2, отличающаяся тем, что поворотная скоба (17) ниже места соединения с указанным коромыслом (19) имеет стопорный элемент (23) для наружной части (19b) коромысла, направленный наружу в направлении колена поворотной скобы, для ограничения угла поворота коромысла при нахождении зажимного устройства в открытом положении.
4. Вибрационная машина по п.3, отличающаяся тем, что внутренняя часть (19а) указанного коромысла (19) имеет на конце, если смотреть в разрезе, крюкообразный выступ (24), который предназначен для взаимодействия с соответствующим пазом (25) на опоке или на установленной на месте крышке (15) при нахождении зажимного устройства в закрытом положении.

Текст

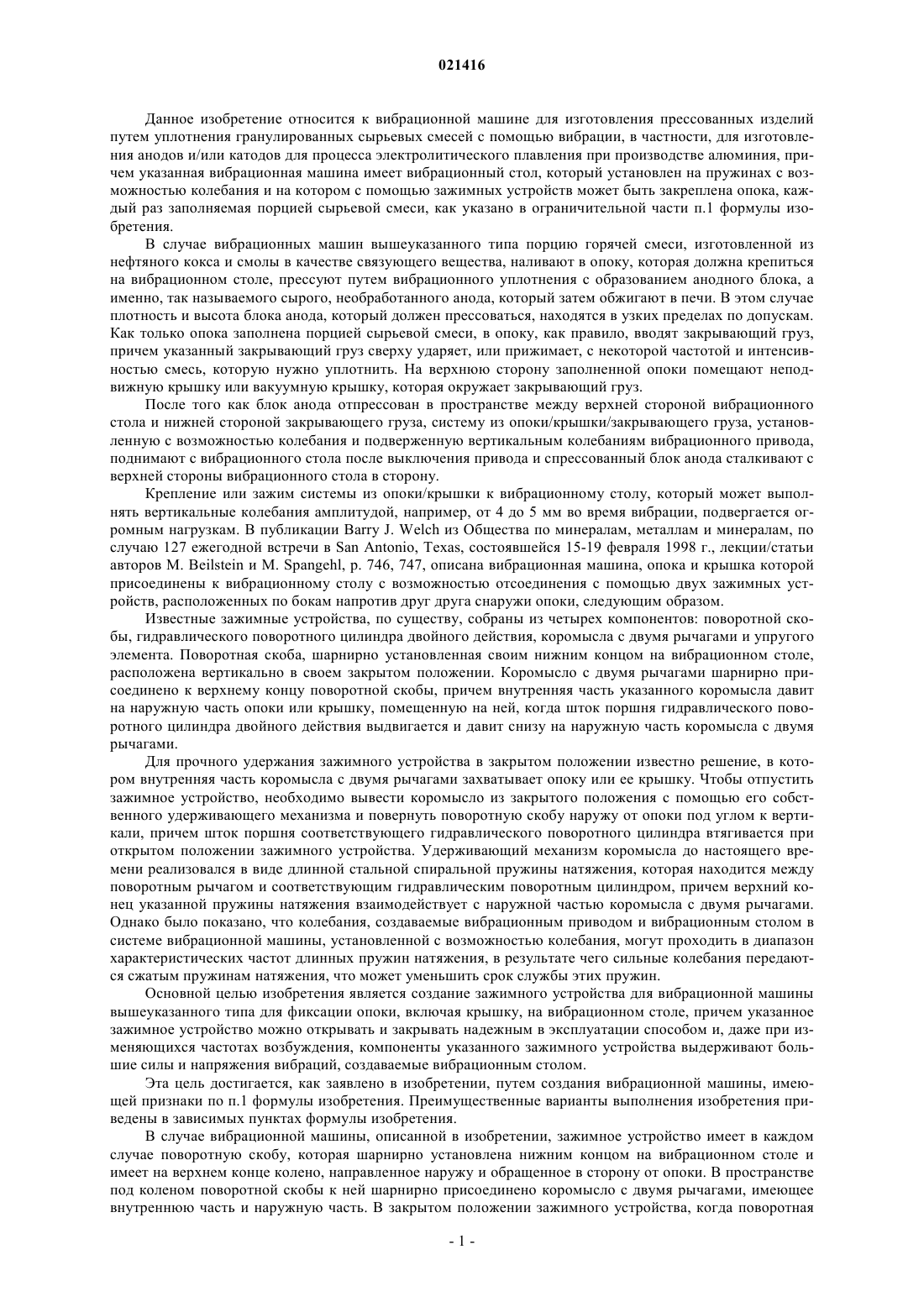

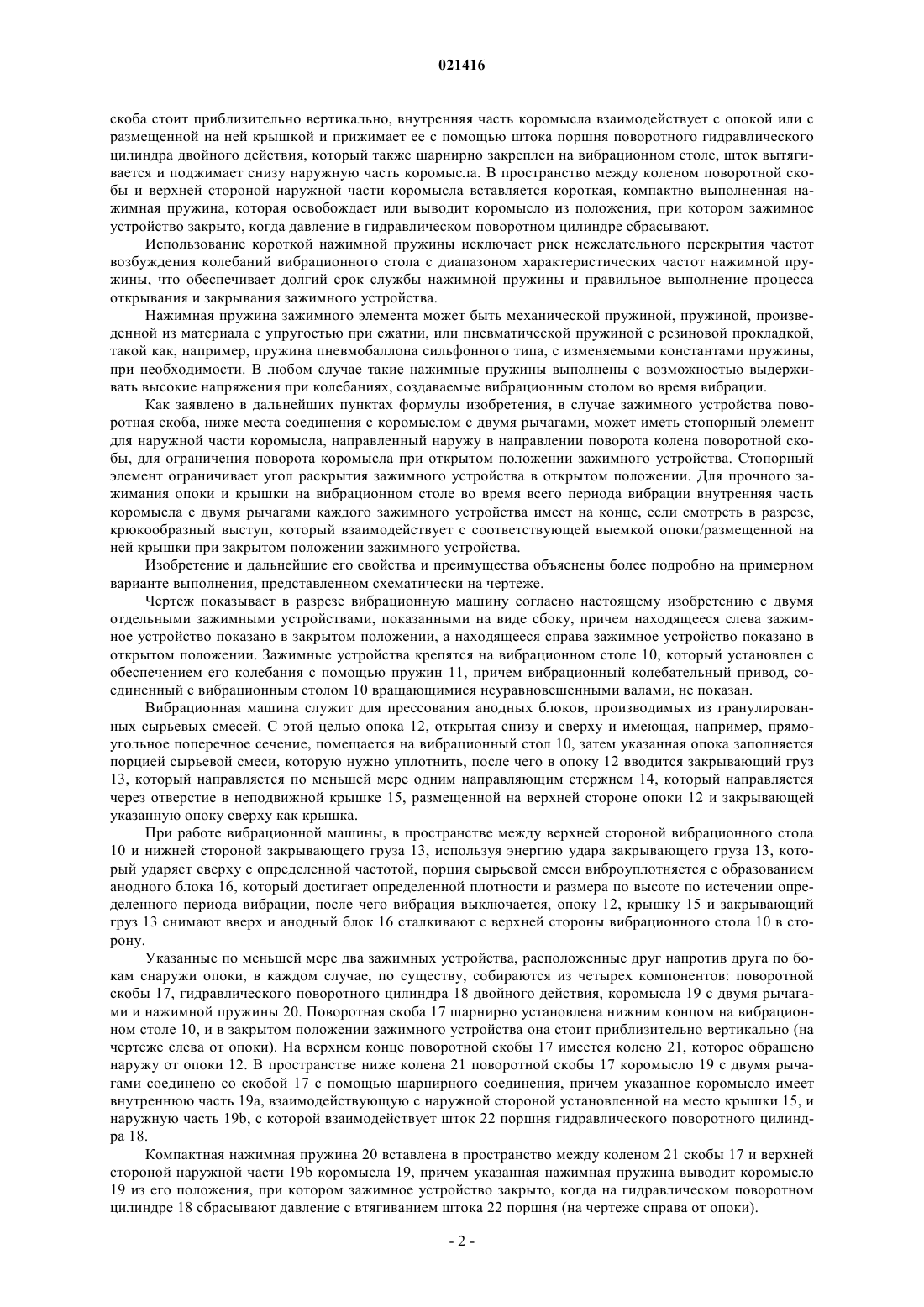

ВИБРАЦИОННАЯ МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ПРЕССОВАННЫХ ИЗДЕЛИЙ ПУТЕМ УПЛОТНЕНИЯ Вибрационные машины для изготовления прессованных изделий путем уплотнения гранулированных сырьевых смесей с помощью вибрации для получения, в частности, тяжелых анодных блоков в настоящее время содержат вибрационный стол, который установлен с возможностью колебания и предназначен для размещения опоки (12), заполняемой порцией сырьевой смеси, причем на верхней стороне опоки после введения закрывающего груза (13) можно поместить крышку (5). Прочный зажим блока опока/крышка, который колеблется с вибрационным столом, на верхней стороне вибрационного стола (10), является важным во время вибрации при эксплуатации. Для этого в изобретении предложены зажимные устройства с поворотной скобой(17), гидравлическим поворотным цилиндром (18), коромыслом (19) и нажимной пружиной (20),которая взаимодействует с коромыслом, причм указанная нажимная пружина не чувствительна к колебательным напряжениям. Данное изобретение относится к вибрационной машине для изготовления прессованных изделий путем уплотнения гранулированных сырьевых смесей с помощью вибрации, в частности, для изготовления анодов и/или катодов для процесса электролитического плавления при производстве алюминия, причем указанная вибрационная машина имеет вибрационный стол, который установлен на пружинах с возможностью колебания и на котором с помощью зажимных устройств может быть закреплена опока, каждый раз заполняемая порцией сырьевой смеси, как указано в ограничительной части п.1 формулы изобретения. В случае вибрационных машин вышеуказанного типа порцию горячей смеси, изготовленной из нефтяного кокса и смолы в качестве связующего вещества, наливают в опоку, которая должна крепиться на вибрационном столе, прессуют путем вибрационного уплотнения с образованием анодного блока, а именно, так называемого сырого, необработанного анода, который затем обжигают в печи. В этом случае плотность и высота блока анода, который должен прессоваться, находятся в узких пределах по допускам. Как только опока заполнена порцией сырьевой смеси, в опоку, как правило, вводят закрывающий груз,причем указанный закрывающий груз сверху ударяет, или прижимает, с некоторой частотой и интенсивностью смесь, которую нужно уплотнить. На верхнюю сторону заполненной опоки помещают неподвижную крышку или вакуумную крышку, которая окружает закрывающий груз. После того как блок анода отпрессован в пространстве между верхней стороной вибрационного стола и нижней стороной закрывающего груза, систему из опоки/крышки/закрывающего груза, установленную с возможностью колебания и подверженную вертикальным колебаниям вибрационного привода,поднимают с вибрационного стола после выключения привода и спрессованный блок анода сталкивают с верхней стороны вибрационного стола в сторону. Крепление или зажим системы из опоки/крышки к вибрационному столу, который может выполнять вертикальные колебания амплитудой, например, от 4 до 5 мм во время вибрации, подвергается огромным нагрузкам. В публикации Barry J. Welch из Общества по минералам, металлам и минералам, по случаю 127 ежегодной встречи в San Antonio, Texas, состоявшейся 15-19 февраля 1998 г., лекции/статьи авторов М. Beilstein и М. Spangehl, p. 746, 747, описана вибрационная машина, опока и крышка которой присоединены к вибрационному столу с возможностью отсоединения с помощью двух зажимных устройств, расположенных по бокам напротив друг друга снаружи опоки, следующим образом. Известные зажимные устройства, по существу, собраны из четырех компонентов: поворотной скобы, гидравлического поворотного цилиндра двойного действия, коромысла с двумя рычагами и упругого элемента. Поворотная скоба, шарнирно установленная своим нижним концом на вибрационном столе,расположена вертикально в своем закрытом положении. Коромысло с двумя рычагами шарнирно присоединено к верхнему концу поворотной скобы, причем внутренняя часть указанного коромысла давит на наружную часть опоки или крышку, помещенную на ней, когда шток поршня гидравлического поворотного цилиндра двойного действия выдвигается и давит снизу на наружную часть коромысла с двумя рычагами. Для прочного удержания зажимного устройства в закрытом положении известно решение, в котором внутренняя часть коромысла с двумя рычагами захватывает опоку или ее крышку. Чтобы отпустить зажимное устройство, необходимо вывести коромысло из закрытого положения с помощью его собственного удерживающего механизма и повернуть поворотную скобу наружу от опоки под углом к вертикали, причем шток поршня соответствующего гидравлического поворотного цилиндра втягивается при открытом положении зажимного устройства. Удерживающий механизм коромысла до настоящего времени реализовался в виде длинной стальной спиральной пружины натяжения, которая находится между поворотным рычагом и соответствующим гидравлическим поворотным цилиндром, причем верхний конец указанной пружины натяжения взаимодействует с наружной частью коромысла с двумя рычагами. Однако было показано, что колебания, создаваемые вибрационным приводом и вибрационным столом в системе вибрационной машины, установленной с возможностью колебания, могут проходить в диапазон характеристических частот длинных пружин натяжения, в результате чего сильные колебания передаются сжатым пружинам натяжения, что может уменьшить срок службы этих пружин. Основной целью изобретения является создание зажимного устройства для вибрационной машины вышеуказанного типа для фиксации опоки, включая крышку, на вибрационном столе, причем указанное зажимное устройство можно открывать и закрывать надежным в эксплуатации способом и, даже при изменяющихся частотах возбуждения, компоненты указанного зажимного устройства выдерживают большие силы и напряжения вибраций, создаваемые вибрационным столом. Эта цель достигается, как заявлено в изобретении, путем создания вибрационной машины, имеющей признаки по п.1 формулы изобретения. Преимущественные варианты выполнения изобретения приведены в зависимых пунктах формулы изобретения. В случае вибрационной машины, описанной в изобретении, зажимное устройство имеет в каждом случае поворотную скобу, которая шарнирно установлена нижним концом на вибрационном столе и имеет на верхнем конце колено, направленное наружу и обращенное в сторону от опоки. В пространстве под коленом поворотной скобы к ней шарнирно присоединено коромысло с двумя рычагами, имеющее внутреннюю часть и наружную часть. В закрытом положении зажимного устройства, когда поворотная скоба стоит приблизительно вертикально, внутренняя часть коромысла взаимодействует с опокой или с размещенной на ней крышкой и прижимает ее с помощью штока поршня поворотного гидравлического цилиндра двойного действия, который также шарнирно закреплен на вибрационном столе, шток вытягивается и поджимает снизу наружную часть коромысла. В пространство между коленом поворотной скобы и верхней стороной наружной части коромысла вставляется короткая, компактно выполненная нажимная пружина, которая освобождает или выводит коромысло из положения, при котором зажимное устройство закрыто, когда давление в гидравлическом поворотном цилиндре сбрасывают. Использование короткой нажимной пружины исключает риск нежелательного перекрытия частот возбуждения колебаний вибрационного стола с диапазоном характеристических частот нажимной пружины, что обеспечивает долгий срок службы нажимной пружины и правильное выполнение процесса открывания и закрывания зажимного устройства. Нажимная пружина зажимного элемента может быть механической пружиной, пружиной, произведенной из материала с упругостью при сжатии, или пневматической пружиной с резиновой прокладкой,такой как, например, пружина пневмобаллона сильфонного типа, с изменяемыми константами пружины,при необходимости. В любом случае такие нажимные пружины выполнены с возможностью выдерживать высокие напряжения при колебаниях, создаваемые вибрационным столом во время вибрации. Как заявлено в дальнейших пунктах формулы изобретения, в случае зажимного устройства поворотная скоба, ниже места соединения с коромыслом с двумя рычагами, может иметь стопорный элемент для наружной части коромысла, направленный наружу в направлении поворота колена поворотной скобы, для ограничения поворота коромысла при открытом положении зажимного устройства. Стопорный элемент ограничивает угол раскрытия зажимного устройства в открытом положении. Для прочного зажимания опоки и крышки на вибрационном столе во время всего периода вибрации внутренняя часть коромысла с двумя рычагами каждого зажимного устройства имеет на конце, если смотреть в разрезе,крюкообразный выступ, который взаимодействует с соответствующей выемкой опоки/размещенной на ней крышки при закрытом положении зажимного устройства. Изобретение и дальнейшие его свойства и преимущества объяснены более подробно на примерном варианте выполнения, представленном схематически на чертеже. Чертеж показывает в разрезе вибрационную машину согласно настоящему изобретению с двумя отдельными зажимными устройствами, показанными на виде сбоку, причем находящееся слева зажимное устройство показано в закрытом положении, а находящееся справа зажимное устройство показано в открытом положении. Зажимные устройства крепятся на вибрационном столе 10, который установлен с обеспечением его колебания с помощью пружин 11, причем вибрационный колебательный привод, соединенный с вибрационным столом 10 вращающимися неуравновешенными валами, не показан. Вибрационная машина служит для прессования анодных блоков, производимых из гранулированных сырьевых смесей. С этой целью опока 12, открытая снизу и сверху и имеющая, например, прямоугольное поперечное сечение, помещается на вибрационный стол 10, затем указанная опока заполняется порцией сырьевой смеси, которую нужно уплотнить, после чего в опоку 12 вводится закрывающий груз 13, который направляется по меньшей мере одним направляющим стержнем 14, который направляется через отверстие в неподвижной крышке 15, размещенной на верхней стороне опоки 12 и закрывающей указанную опоку сверху как крышка. При работе вибрационной машины, в пространстве между верхней стороной вибрационного стола 10 и нижней стороной закрывающего груза 13, используя энергию удара закрывающего груза 13, который ударяет сверху с определенной частотой, порция сырьевой смеси виброуплотняется с образованием анодного блока 16, который достигает определенной плотности и размера по высоте по истечении определенного периода вибрации, после чего вибрация выключается, опоку 12, крышку 15 и закрывающий груз 13 снимают вверх и анодный блок 16 сталкивают с верхней стороны вибрационного стола 10 в сторону. Указанные по меньшей мере два зажимных устройства, расположенные друг напротив друга по бокам снаружи опоки, в каждом случае, по существу, собираются из четырех компонентов: поворотной скобы 17, гидравлического поворотного цилиндра 18 двойного действия, коромысла 19 с двумя рычагами и нажимной пружины 20. Поворотная скоба 17 шарнирно установлена нижним концом на вибрационном столе 10, и в закрытом положении зажимного устройства она стоит приблизительно вертикально (на чертеже слева от опоки). На верхнем конце поворотной скобы 17 имеется колено 21, которое обращено наружу от опоки 12. В пространстве ниже колена 21 поворотной скобы 17 коромысло 19 с двумя рычагами соединено со скобой 17 с помощью шарнирного соединения, причем указанное коромысло имеет внутреннюю часть 19 а, взаимодействующую с наружной стороной установленной на место крышки 15, и наружную часть 19b, с которой взаимодействует шток 22 поршня гидравлического поворотного цилиндра 18. Компактная нажимная пружина 20 вставлена в пространство между коленом 21 скобы 17 и верхней стороной наружной части 19b коромысла 19, причем указанная нажимная пружина выводит коромысло 19 из его положения, при котором зажимное устройство закрыто, когда на гидравлическом поворотном цилиндре 18 сбрасывают давление с втягиванием штока 22 поршня (на чертеже справа от опоки). Вибрационные колебания, которые создаются вибрационным столом 10 во время вибрации и амплитуды которых могут находиться в диапазоне от 4 до 5 мм, поглощаются зажимными устройствами,используемыми согласно настоящему изобретению, с помощью нажимных пружин 20 указанных устройств без повреждения последних. Также из чертежа видно, что скоба 17, ниже соединения с коромыслом 19, имеет стопорный элемент 23 для внешней части 19b коромысла, направленный наружу в сторону колена 21 поворотной скобы, для ограничения поворота коромысла при открытом положении зажимного устройства, что показано на чертеже справа от опоки 12. Можно также видеть, что внутренняя часть 19 а коромысла 19 имеет на конце, если смотреть в разрезе, крюкообразный выступ 24, который при закрытом положении зажимного устройства взаимодействует с соответствующим пазом 25 на наружной стороне, установленной на место крышки 15, усиливая, таким образом, зажим колеблющегося блока, вибрирующего на вибрационном столе во время вибрации при эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вибрационная машина для изготовления прессованных изделий путем уплотнения гранулированных сырьевых смесей, в частности для изготовления анодов и/или катодов для процесса электролитического плавления при производстве алюминия, содержащая вибрационный стол (10), который установлен на пружинах с возможностью колебания и который предназначен для размещения и крепления при помощи зажимного приспособления опоки (12), при необходимости с крышкой (15) и закрывающим грузом (13), причем зажимное приспособление образовано по меньшей мере двумя зажимными устройствами, которые расположены по бокам от места размещения опоки (12) и каждое из которых содержит поворотную скобу (17), гидравлический поворотный цилиндр (18) двойного действия, коромысло (19) с двумя рычагами и нажимную пружину (20), отличающаяся тем, что в каждом зажимном устройстве:a) поворотная скоба (17), шарнирно установленная нижним концом на вибрационном столе (10),имеет на верхнем конце колено (21), направленное наружу и обращенное в сторону от места размещения опоки (12);b) указанное коромысло (19) шарнирно соединено с указанной поворотной скобой в пространстве под ее коленом (21), причем коромысло имеет внутреннюю часть (19 а), которая взаимодействует с опокой/крышкой, и наружную часть (19b), с которой взаимодействует шток (22) поршня указанного гидравлического поворотного цилиндра (18), шарнирно установленного на вибрационном столе (10); иc) в пространство между коленом (21) поворотной скобы (17) и верхней стороной наружной части(19b) коромысла (19) вставлена нажимная пружина (20), которая при сбросе давления в гидравлическом поворотном цилиндре (18) выводит коромысло (19) из его положения, при котором зажимное устройство закрыто. 2. Вибрационная машина по п.1, отличающаяся тем, что нажимная пружина (20) является короткой механической пружиной, и/или выполнена из упругого материала, и/или является пневматической пружиной с резиновой прокладкой или пружиной пневмобаллона сильфонного типа с изменяемыми постоянными пружины, где это возможно. 3. Вибрационная машина по п.2, отличающаяся тем, что поворотная скоба (17) ниже места соединения с указанным коромыслом (19) имеет стопорный элемент (23) для наружной части (19b) коромысла,направленный наружу в направлении колена поворотной скобы, для ограничения угла поворота коромысла при нахождении зажимного устройства в открытом положении. 4. Вибрационная машина по п.3, отличающаяся тем, что внутренняя часть (19 а) указанного коромысла (19) имеет на конце, если смотреть в разрезе, крюкообразный выступ (24), который предназначен для взаимодействия с соответствующим пазом (25) на опоке или на установленной на месте крышке (15) при нахождении зажимного устройства в закрытом положении.
МПК / Метки
МПК: B28B 1/087, C25C 3/12, B28B 7/00
Метки: путем, вибрационная, уплотнения, машина, изготовления, прессованных, изделий
