Номер патента: 21111

Опубликовано: 30.04.2015

Автор: Шаройко Михаил Михайлович

Скачать PDF файл.

Формула / Реферат

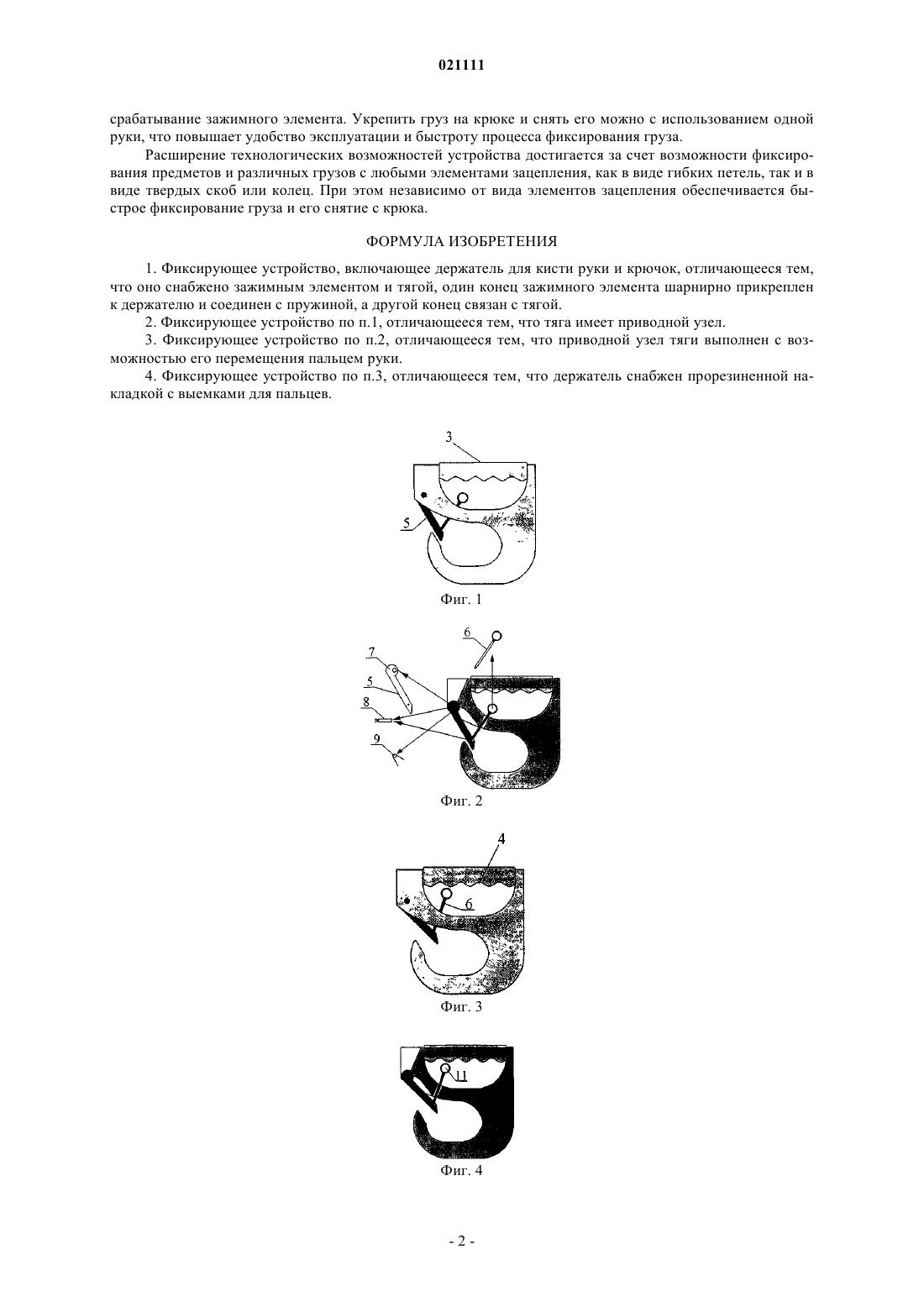

1. Фиксирующее устройство, включающее держатель для кисти руки и крючок, отличающееся тем, что оно снабжено зажимным элементом и тягой, один конец зажимного элемента шарнирно прикреплен к держателю и соединен с пружиной, а другой конец связан с тягой.

2. Фиксирующее устройство по п.1, отличающееся тем, что тяга имеет приводной узел.

3. Фиксирующее устройство по п.2, отличающееся тем, что приводной узел тяги выполнен с возможностью его перемещения пальцем руки.

4. Фиксирующее устройство по п.3, отличающееся тем, что держатель снабжен прорезиненной накладкой с выемками для пальцев.

Текст

Смотреть все

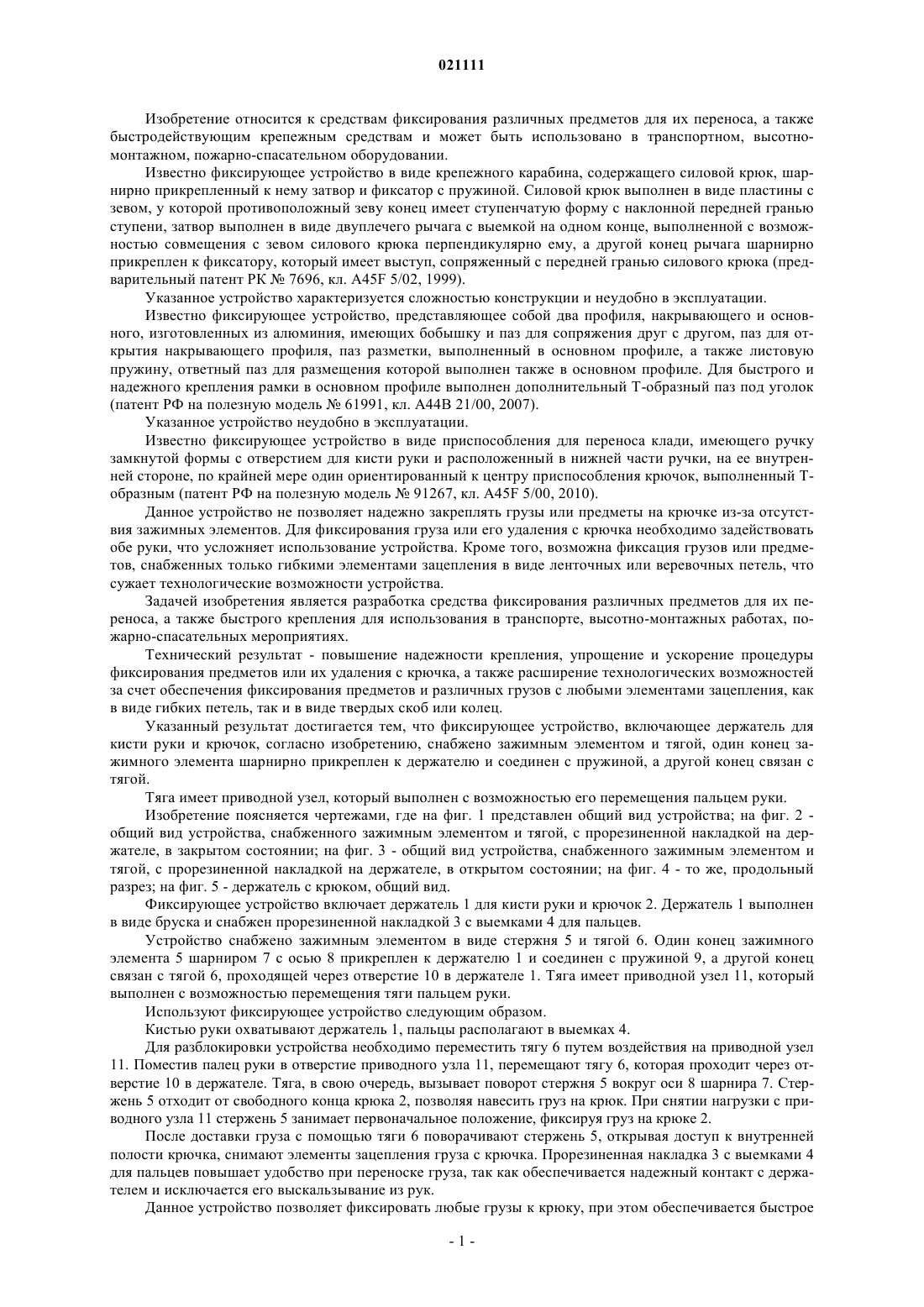

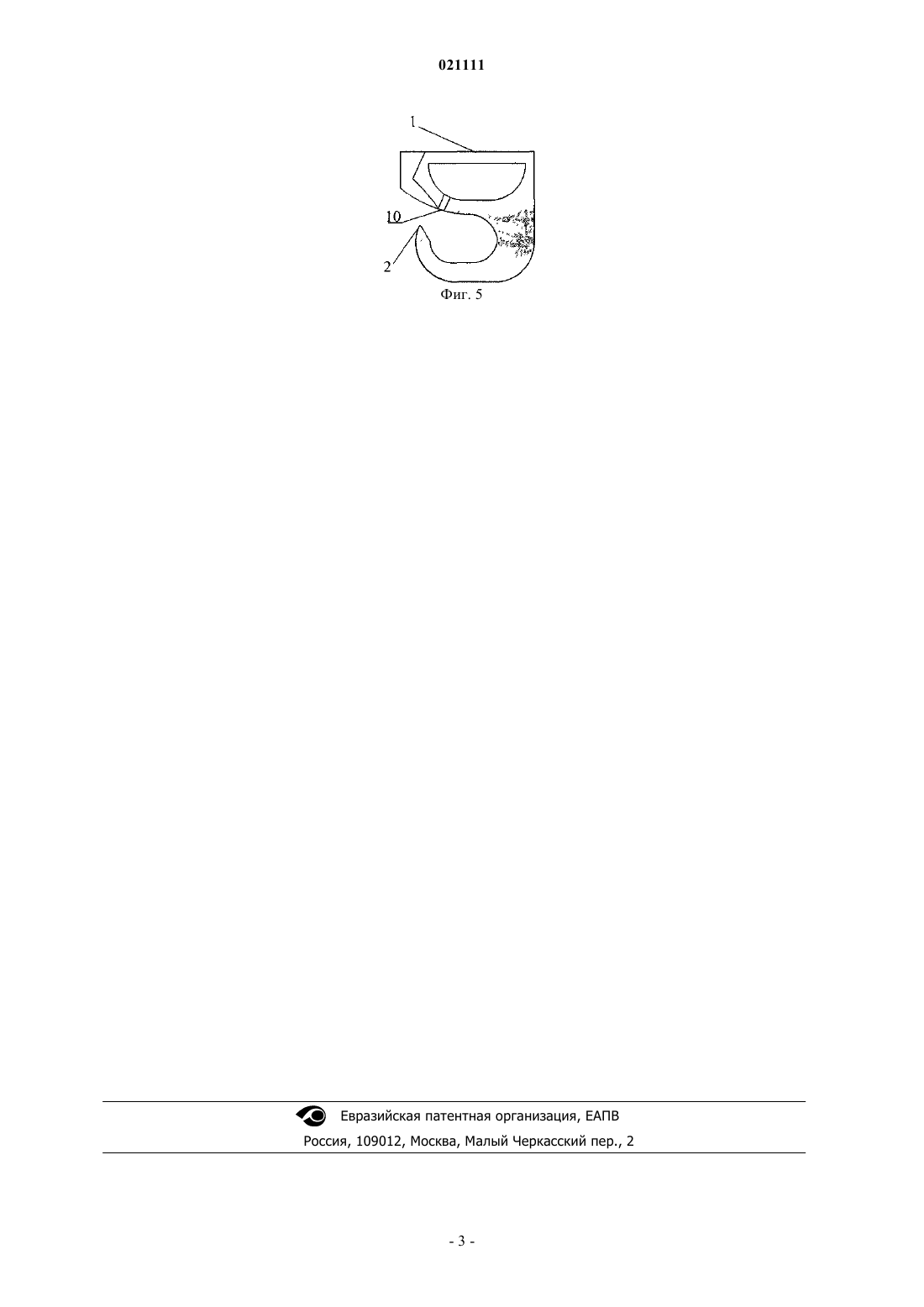

Изобретение относится к средствам фиксирования различных предметов для их переноса, а также к быстродействующим крепежным средствам и может быть использовано в транспортном,высотно-монтажном, пожарно-спасательном оборудовании. Технический результат - повышение надежности крепления, упрощение и ускорение процедуры фиксирования предметов или их удаления с крючка, а также расширение технологических возможностей за счет обеспечения фиксирования предметов и различных грузов с любыми элементами зацепления, как в виде гибких петель, так и в виде твердых скоб или колец. Указанный результат достигается тем, что фиксирующее устройство, включающее держатель для кисти руки и крючок, согласно изобретению снабжено зажимным элементом и тягой, один конец зажимного элемента шарнирно прикреплен к держателю и соединен с пружиной, а другой конец связан с тягой. Тяга имеет приводной узел, который выполнен с возможностью его перемещения пальцем руки. Изобретение относится к средствам фиксирования различных предметов для их переноса, а также быстродействующим крепежным средствам и может быть использовано в транспортном, высотномонтажном, пожарно-спасательном оборудовании. Известно фиксирующее устройство в виде крепежного карабина, содержащего силовой крюк, шарнирно прикрепленный к нему затвор и фиксатор с пружиной. Силовой крюк выполнен в виде пластины с зевом, у которой противоположный зеву конец имеет ступенчатую форму с наклонной передней гранью ступени, затвор выполнен в виде двуплечего рычага с выемкой на одном конце, выполненной с возможностью совмещения с зевом силового крюка перпендикулярно ему, а другой конец рычага шарнирно прикреплен к фиксатору, который имеет выступ, сопряженный с передней гранью силового крюка (предварительный патент РК 7696, кл. А 45F 5/02, 1999). Указанное устройство характеризуется сложностью конструкции и неудобно в эксплуатации. Известно фиксирующее устройство, представляющее собой два профиля, накрывающего и основного, изготовленных из алюминия, имеющих бобышку и паз для сопряжения друг с другом, паз для открытия накрывающего профиля, паз разметки, выполненный в основном профиле, а также листовую пружину, ответный паз для размещения которой выполнен также в основном профиле. Для быстрого и надежного крепления рамки в основном профиле выполнен дополнительный Т-образный паз под уголок(патент РФ на полезную модель 61991, кл. А 44 В 21/00, 2007). Указанное устройство неудобно в эксплуатации. Известно фиксирующее устройство в виде приспособления для переноса клади, имеющего ручку замкнутой формы с отверстием для кисти руки и расположенный в нижней части ручки, на ее внутренней стороне, по крайней мере один ориентированный к центру приспособления крючок, выполненный Тобразным (патент РФ на полезную модель 91267, кл. А 45F 5/00, 2010). Данное устройство не позволяет надежно закреплять грузы или предметы на крючке из-за отсутствия зажимных элементов. Для фиксирования груза или его удаления с крючка необходимо задействовать обе руки, что усложняет использование устройства. Кроме того, возможна фиксация грузов или предметов, снабженных только гибкими элементами зацепления в виде ленточных или веревочных петель, что сужает технологические возможности устройства. Задачей изобретения является разработка средства фиксирования различных предметов для их переноса, а также быстрого крепления для использования в транспорте, высотно-монтажных работах, пожарно-спасательных мероприятиях. Технический результат - повышение надежности крепления, упрощение и ускорение процедуры фиксирования предметов или их удаления с крючка, а также расширение технологических возможностей за счет обеспечения фиксирования предметов и различных грузов с любыми элементами зацепления, как в виде гибких петель, так и в виде твердых скоб или колец. Указанный результат достигается тем, что фиксирующее устройство, включающее держатель для кисти руки и крючок, согласно изобретению, снабжено зажимным элементом и тягой, один конец зажимного элемента шарнирно прикреплен к держателю и соединен с пружиной, а другой конец связан с тягой. Тяга имеет приводной узел, который выполнен с возможностью его перемещения пальцем руки. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид устройства; на фиг. 2 общий вид устройства, снабженного зажимным элементом и тягой, с прорезиненной накладкой на держателе, в закрытом состоянии; на фиг. 3 - общий вид устройства, снабженного зажимным элементом и тягой, с прорезиненной накладкой на держателе, в открытом состоянии; на фиг. 4 - то же, продольный разрез; на фиг. 5 - держатель с крюком, общий вид. Фиксирующее устройство включает держатель 1 для кисти руки и крючок 2. Держатель 1 выполнен в виде бруска и снабжен прорезиненной накладкой 3 с выемками 4 для пальцев. Устройство снабжено зажимным элементом в виде стержня 5 и тягой 6. Один конец зажимного элемента 5 шарниром 7 с осью 8 прикреплен к держателю 1 и соединен с пружиной 9, а другой конец связан с тягой 6, проходящей через отверстие 10 в держателе 1. Тяга имеет приводной узел 11, который выполнен с возможностью перемещения тяги пальцем руки. Используют фиксирующее устройство следующим образом. Кистью руки охватывают держатель 1, пальцы располагают в выемках 4. Для разблокировки устройства необходимо переместить тягу 6 путем воздействия на приводной узел 11. Поместив палец руки в отверстие приводного узла 11, перемещают тягу 6, которая проходит через отверстие 10 в держателе. Тяга, в свою очередь, вызывает поворот стержня 5 вокруг оси 8 шарнира 7. Стержень 5 отходит от свободного конца крюка 2, позволяя навесить груз на крюк. При снятии нагрузки с приводного узла 11 стержень 5 занимает первоначальное положение, фиксируя груз на крюке 2. После доставки груза с помощью тяги 6 поворачивают стержень 5, открывая доступ к внутренней полости крючка, снимают элементы зацепления груза с крючка. Прорезиненная накладка 3 с выемками 4 для пальцев повышает удобство при переноске груза, так как обеспечивается надежный контакт с держателем и исключается его выскальзывание из рук. Данное устройство позволяет фиксировать любые грузы к крюку, при этом обеспечивается быстрое срабатывание зажимного элемента. Укрепить груз на крюке и снять его можно с использованием одной руки, что повышает удобство эксплуатации и быстроту процесса фиксирования груза. Расширение технологических возможностей устройства достигается за счет возможности фиксирования предметов и различных грузов с любыми элементами зацепления, как в виде гибких петель, так и в виде твердых скоб или колец. При этом независимо от вида элементов зацепления обеспечивается быстрое фиксирование груза и его снятие с крюка. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фиксирующее устройство, включающее держатель для кисти руки и крючок, отличающееся тем,что оно снабжено зажимным элементом и тягой, один конец зажимного элемента шарнирно прикреплен к держателю и соединен с пружиной, а другой конец связан с тягой. 2. Фиксирующее устройство по п.1, отличающееся тем, что тяга имеет приводной узел. 3. Фиксирующее устройство по п.2, отличающееся тем, что приводной узел тяги выполнен с возможностью его перемещения пальцем руки. 4. Фиксирующее устройство по п.3, отличающееся тем, что держатель снабжен прорезиненной накладкой с выемками для пальцев.

МПК / Метки

МПК: A45F 5/10

Метки: устройство, фиксирующее
