Устройство для освежения воздуха

Номер патента: 3239

Опубликовано: 27.02.2003

Автор: Кун Петрус Хенрикус Алоисиус Николас

Скачать PDF файл.

Формула / Реферат

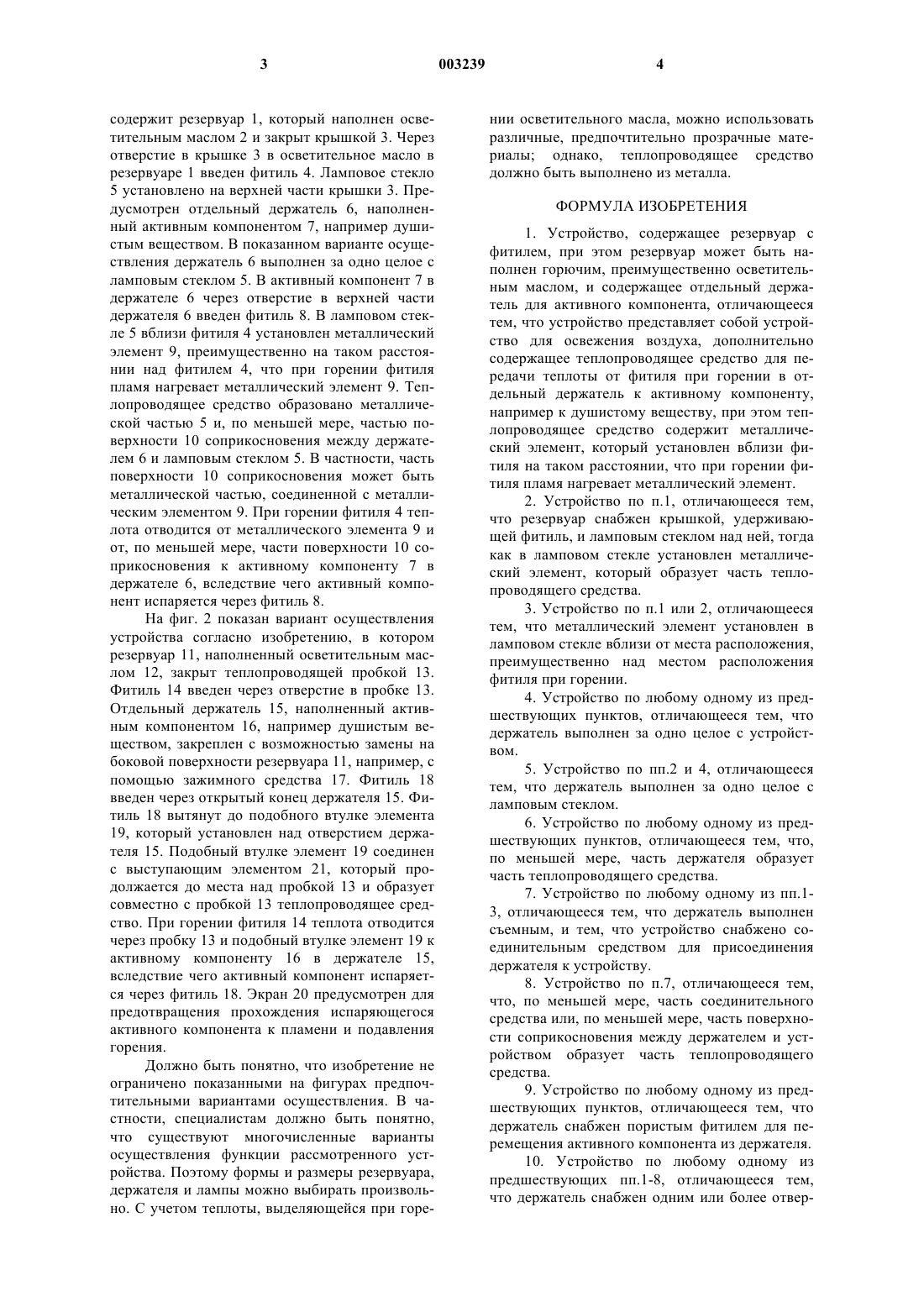

1. Устройство, содержащее резервуар с фитилем, при этом резервуар может быть наполнен горючим, преимущественно осветительным маслом, и содержащее отдельный держатель для активного компонента, отличающееся тем, что устройство представляет собой устройство для освежения воздуха, дополнительно содержащее теплопроводящее средство для передачи теплоты от фитиля при горении в отдельный держатель к активному компоненту, например к душистому веществу, при этом теплопроводящее средство содержит металлический элемент, который установлен вблизи фитиля на таком расстоянии, что при горении фитиля пламя нагревает металлический элемент.

2. Устройство по п.1, отличающееся тем, что резервуар снабжен крышкой, удерживающей фитиль, и ламповым стеклом над ней, тогда как в ламповом стекле установлен металлический элемент, который образует часть теплопроводящего средства.

3. Устройство по п.1 или 2, отличающееся тем, что металлический элемент установлен в ламповом стекле вблизи от места расположения, преимущественно над местом расположения фитиля при горении.

4. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что держатель выполнен за одно целое с устройством.

5. Устройство по пп.2 и 4, отличающееся тем, что держатель выполнен за одно целое с ламповым стеклом.

6. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что, по меньшей мере, часть держателя образует часть теплопроводящего средства.

7. Устройство по любому одному из пп.1-3, отличающееся тем, что держатель выполнен съемным, и тем, что устройство снабжено соединительным средством для присоединения держателя к устройству.

8. Устройство по п.7, отличающееся тем, что, по меньшей мере, часть соединительного средства или, по меньшей мере, часть поверхности соприкосновения между держателем и устройством образует часть теплопроводящего средства.

9. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что держатель снабжен пористым фитилем для перемещения активного компонента из держателя.

10. Устройство по любому одному из предшествующих пп.1-8, отличающееся тем, что держатель снабжен одним или более отверстиями в верхней части, при этом через отверстия может испаряться активный компонент.

11. Комбинация устройства для освежения воздуха по п.7 или 8 и держателя для активного компонента, например для душистого вещества.

12. Держатель для активного компонента, например для душистого вещества, для использования в устройстве для освежения воздуха по п.7 или 8.

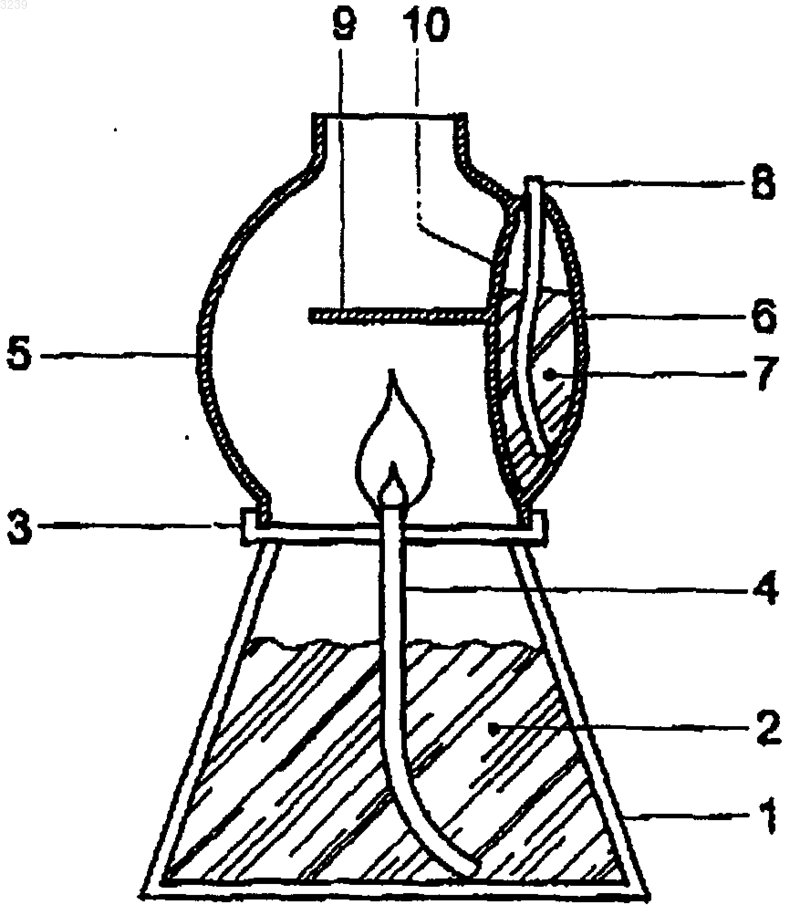

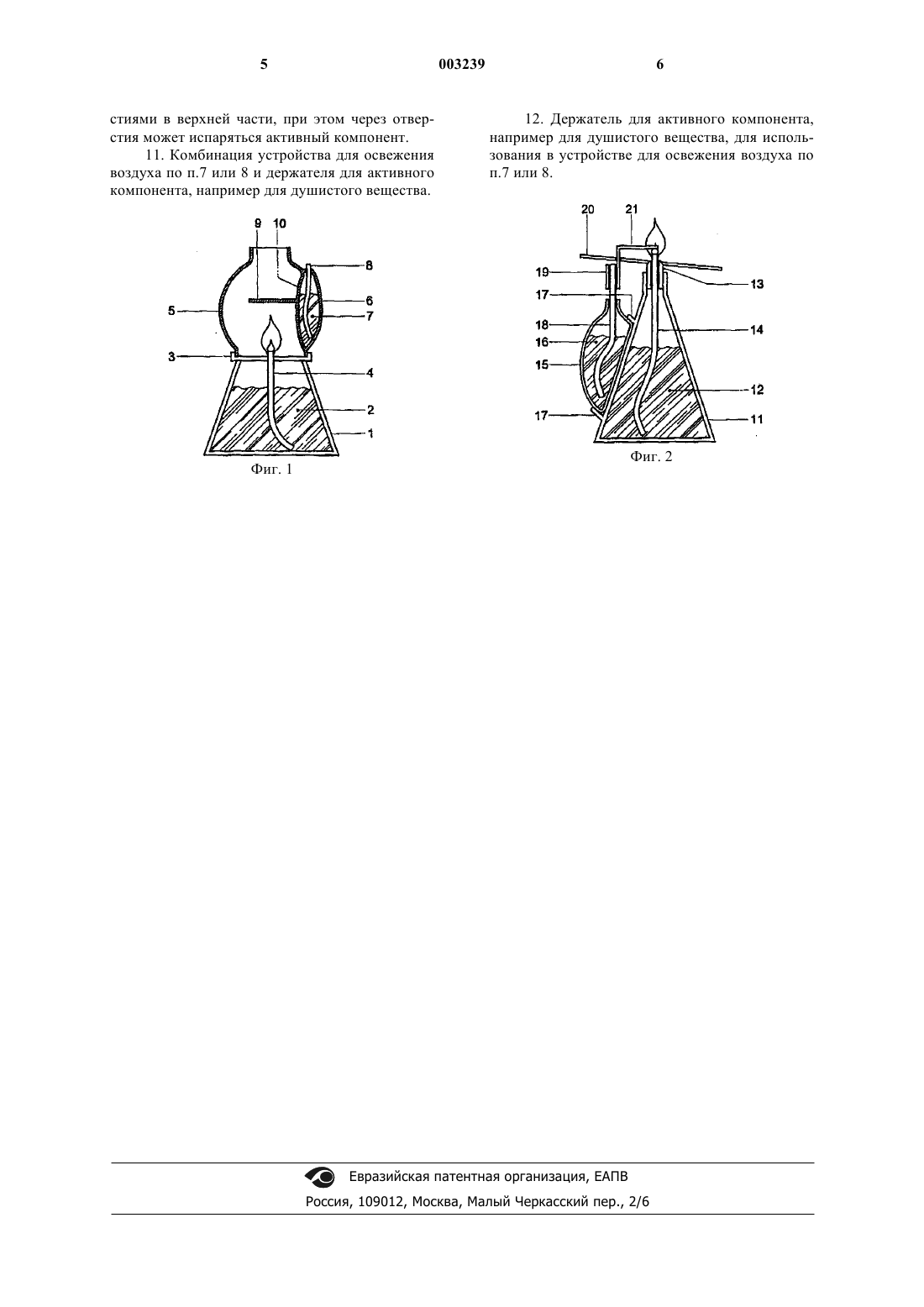

Рисунок 1



Текст

Смотреть все

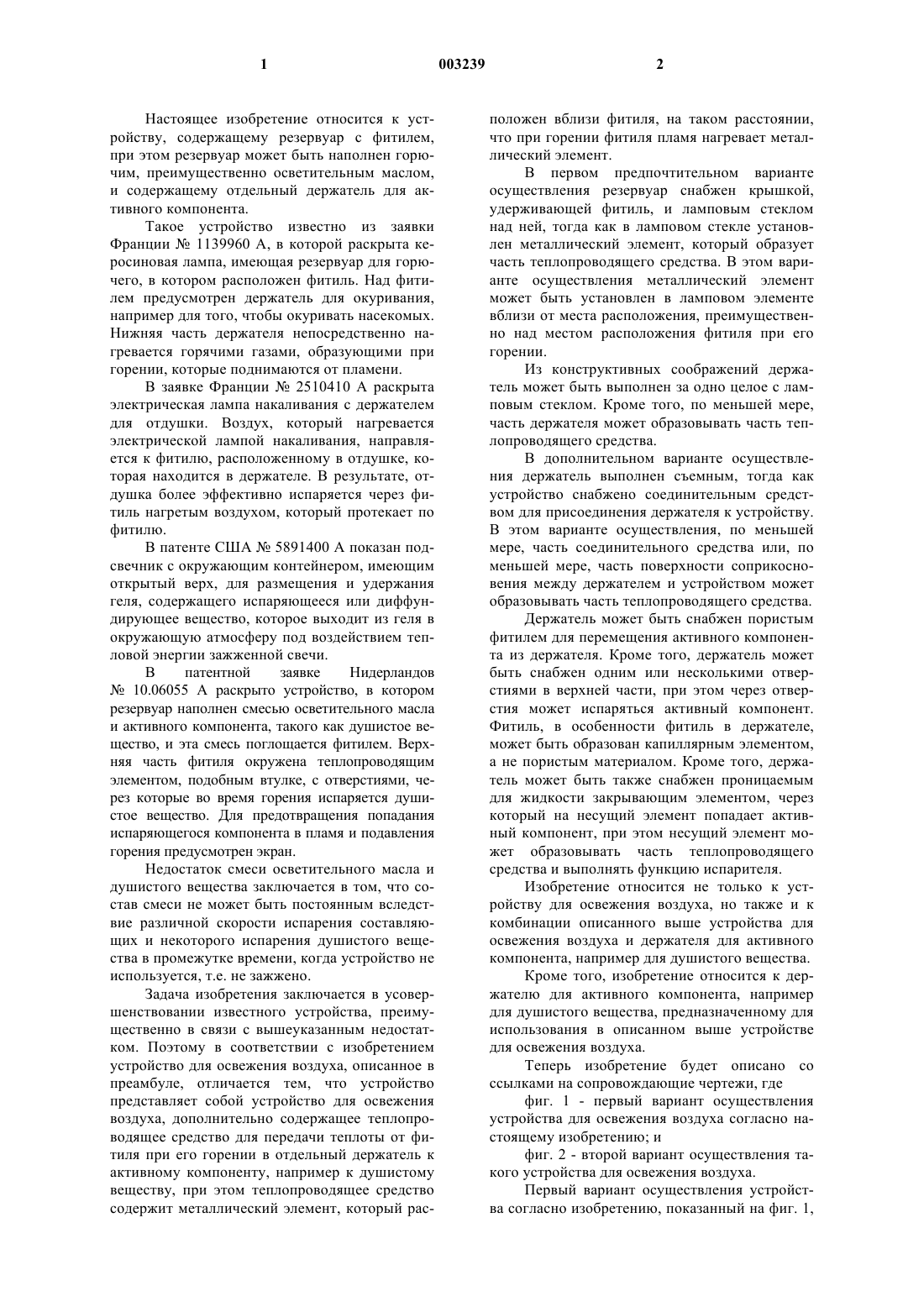

1 Настоящее изобретение относится к устройству, содержащему резервуар с фитилем,при этом резервуар может быть наполнен горючим, преимущественно осветительным маслом,и содержащему отдельный держатель для активного компонента. Такое устройство известно из заявки Франции 1139960 А, в которой раскрыта керосиновая лампа, имеющая резервуар для горючего, в котором расположен фитиль. Над фитилем предусмотрен держатель для окуривания,например для того, чтобы окуривать насекомых. Нижняя часть держателя непосредственно нагревается горячими газами, образующими при горении, которые поднимаются от пламени. В заявке Франции 2510410 А раскрыта электрическая лампа накаливания с держателем для отдушки. Воздух, который нагревается электрической лампой накаливания, направляется к фитилю, расположенному в отдушке, которая находится в держателе. В результате, отдушка более эффективно испаряется через фитиль нагретым воздухом, который протекает по фитилю. В патенте США 5891400 А показан подсвечник с окружающим контейнером, имеющим открытый верх, для размещения и удержания геля, содержащего испаряющееся или диффундирующее вещество, которое выходит из геля в окружающую атмосферу под воздействием тепловой энергии зажженной свечи. В патентной заявке Нидерландов 10.06055 А раскрыто устройство, в котором резервуар наполнен смесью осветительного масла и активного компонента, такого как душистое вещество, и эта смесь поглощается фитилем. Верхняя часть фитиля окружена теплопроводящим элементом, подобным втулке, с отверстиями, через которые во время горения испаряется душистое вещество. Для предотвращения попадания испаряющегося компонента в пламя и подавления горения предусмотрен экран. Недостаток смеси осветительного масла и душистого вещества заключается в том, что состав смеси не может быть постоянным вследствие различной скорости испарения составляющих и некоторого испарения душистого вещества в промежутке времени, когда устройство не используется, т.е. не зажжено. Задача изобретения заключается в усовершенствовании известного устройства, преимущественно в связи с вышеуказанным недостатком. Поэтому в соответствии с изобретением устройство для освежения воздуха, описанное в преамбуле, отличается тем, что устройство представляет собой устройство для освежения воздуха, дополнительно содержащее теплопроводящее средство для передачи теплоты от фитиля при его горении в отдельный держатель к активному компоненту, например к душистому веществу, при этом теплопроводящее средство содержит металлический элемент, который рас 003239 2 положен вблизи фитиля, на таком расстоянии,что при горении фитиля пламя нагревает металлический элемент. В первом предпочтительном варианте осуществления резервуар снабжен крышкой,удерживающей фитиль, и ламповым стеклом над ней, тогда как в ламповом стекле установлен металлический элемент, который образует часть теплопроводящего средства. В этом варианте осуществления металлический элемент может быть установлен в ламповом элементе вблизи от места расположения, преимущественно над местом расположения фитиля при его горении. Из конструктивных соображений держатель может быть выполнен за одно целое с ламповым стеклом. Кроме того, по меньшей мере,часть держателя может образовывать часть теплопроводящего средства. В дополнительном варианте осуществления держатель выполнен съемным, тогда как устройство снабжено соединительным средством для присоединения держателя к устройству. В этом варианте осуществления, по меньшей мере, часть соединительного средства или, по меньшей мере, часть поверхности соприкосновения между держателем и устройством может образовывать часть теплопроводящего средства. Держатель может быть снабжен пористым фитилем для перемещения активного компонента из держателя. Кроме того, держатель может быть снабжен одним или несколькими отверстиями в верхней части, при этом через отверстия может испаряться активный компонент. Фитиль, в особенности фитиль в держателе,может быть образован капиллярным элементом,а не пористым материалом. Кроме того, держатель может быть также снабжен проницаемым для жидкости закрывающим элементом, через который на несущий элемент попадает активный компонент, при этом несущий элемент может образовывать часть теплопроводящего средства и выполнять функцию испарителя. Изобретение относится не только к устройству для освежения воздуха, но также и к комбинации описанного выше устройства для освежения воздуха и держателя для активного компонента, например для душистого вещества. Кроме того, изобретение относится к держателю для активного компонента, например для душистого вещества, предназначенному для использования в описанном выше устройстве для освежения воздуха. Теперь изобретение будет описано со ссылками на сопровождающие чертежи, где фиг. 1 - первый вариант осуществления устройства для освежения воздуха согласно настоящему изобретению; и фиг. 2 - второй вариант осуществления такого устройства для освежения воздуха. Первый вариант осуществления устройства согласно изобретению, показанный на фиг. 1, 3 содержит резервуар 1, который наполнен осветительным маслом 2 и закрыт крышкой 3. Через отверстие в крышке 3 в осветительное масло в резервуаре 1 введен фитиль 4. Ламповое стекло 5 установлено на верхней части крышки 3. Предусмотрен отдельный держатель 6, наполненный активным компонентом 7, например душистым веществом. В показанном варианте осуществления держатель 6 выполнен за одно целое с ламповым стеклом 5. В активный компонент 7 в держателе 6 через отверстие в верхней части держателя 6 введен фитиль 8. В ламповом стекле 5 вблизи фитиля 4 установлен металлический элемент 9, преимущественно на таком расстоянии над фитилем 4, что при горении фитиля пламя нагревает металлический элемент 9. Теплопроводящее средство образовано металлической частью 5 и, по меньшей мере, частью поверхности 10 соприкосновения между держателем 6 и ламповым стеклом 5. В частности, часть поверхности 10 соприкосновения может быть металлической частью, соединенной с металлическим элементом 9. При горении фитиля 4 теплота отводится от металлического элемента 9 и от, по меньшей мере, части поверхности 10 соприкосновения к активному компоненту 7 в держателе 6, вследствие чего активный компонент испаряется через фитиль 8. На фиг. 2 показан вариант осуществления устройства согласно изобретению, в котором резервуар 11, наполненный осветительным маслом 12, закрыт теплопроводящей пробкой 13. Фитиль 14 введен через отверстие в пробке 13. Отдельный держатель 15, наполненный активным компонентом 16, например душистым веществом, закреплен с возможностью замены на боковой поверхности резервуара 11, например, с помощью зажимного средства 17. Фитиль 18 введен через открытый конец держателя 15. Фитиль 18 вытянут до подобного втулке элемента 19, который установлен над отверстием держателя 15. Подобный втулке элемент 19 соединен с выступающим элементом 21, который продолжается до места над пробкой 13 и образует совместно с пробкой 13 теплопроводящее средство. При горении фитиля 14 теплота отводится через пробку 13 и подобный втулке элемент 19 к активному компоненту 16 в держателе 15,вследствие чего активный компонент испаряется через фитиль 18. Экран 20 предусмотрен для предотвращения прохождения испаряющегося активного компонента к пламени и подавления горения. Должно быть понятно, что изобретение не ограничено показанными на фигурах предпочтительными вариантами осуществления. В частности, специалистам должно быть понятно,что существуют многочисленные варианты осуществления функции рассмотренного устройства. Поэтому формы и размеры резервуара,держателя и лампы можно выбирать произвольно. С учетом теплоты, выделяющейся при горе 003239 4 нии осветительного масла, можно использовать различные, предпочтительно прозрачные материалы; однако, теплопроводящее средство должно быть выполнено из металла. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство, содержащее резервуар с фитилем, при этом резервуар может быть наполнен горючим, преимущественно осветительным маслом, и содержащее отдельный держатель для активного компонента, отличающееся тем, что устройство представляет собой устройство для освежения воздуха, дополнительно содержащее теплопроводящее средство для передачи теплоты от фитиля при горении в отдельный держатель к активному компоненту,например к душистому веществу, при этом теплопроводящее средство содержит металлический элемент, который установлен вблизи фитиля на таком расстоянии, что при горении фитиля пламя нагревает металлический элемент. 2. Устройство по п.1, отличающееся тем,что резервуар снабжен крышкой, удерживающей фитиль, и ламповым стеклом над ней, тогда как в ламповом стекле установлен металлический элемент, который образует часть теплопроводящего средства. 3. Устройство по п.1 или 2, отличающееся тем, что металлический элемент установлен в ламповом стекле вблизи от места расположения,преимущественно над местом расположения фитиля при горении. 4. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что держатель выполнен за одно целое с устройством. 5. Устройство по пп.2 и 4, отличающееся тем, что держатель выполнен за одно целое с ламповым стеклом. 6. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что,по меньшей мере, часть держателя образует часть теплопроводящего средства. 7. Устройство по любому одному из пп.13, отличающееся тем, что держатель выполнен съемным, и тем, что устройство снабжено соединительным средством для присоединения держателя к устройству. 8. Устройство по п.7, отличающееся тем,что, по меньшей мере, часть соединительного средства или, по меньшей мере, часть поверхности соприкосновения между держателем и устройством образует часть теплопроводящего средства. 9. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что держатель снабжен пористым фитилем для перемещения активного компонента из держателя. 10. Устройство по любому одному из предшествующих пп.1-8, отличающееся тем,что держатель снабжен одним или более отвер 5 стиями в верхней части, при этом через отверстия может испаряться активный компонент. 11. Комбинация устройства для освежения воздуха по п.7 или 8 и держателя для активного компонента, например для душистого вещества. 6 12. Держатель для активного компонента,например для душистого вещества, для использования в устройстве для освежения воздуха по п.7 или 8.

МПК / Метки

МПК: A61L 9/03

Метки: освежения, воздуха, устройство
