Волновая реечная передача с промежуточными звеньями в виде клиньев

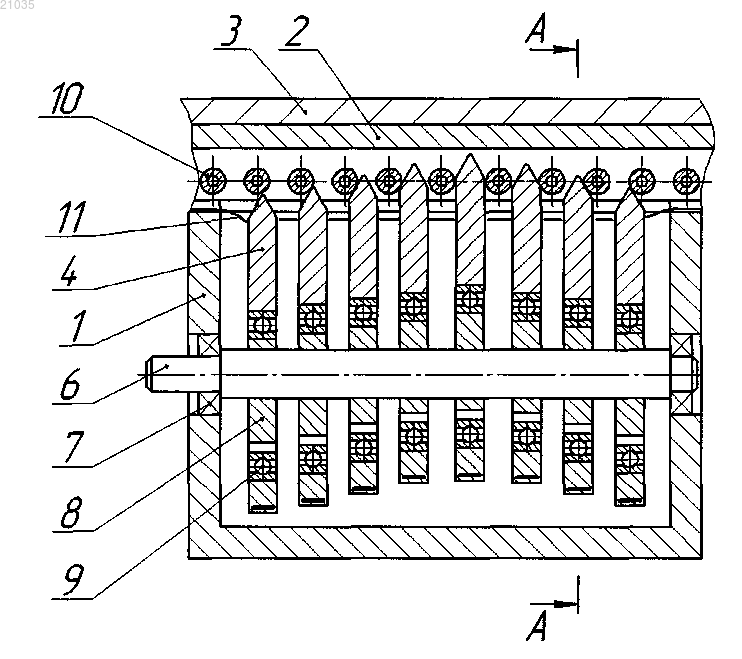

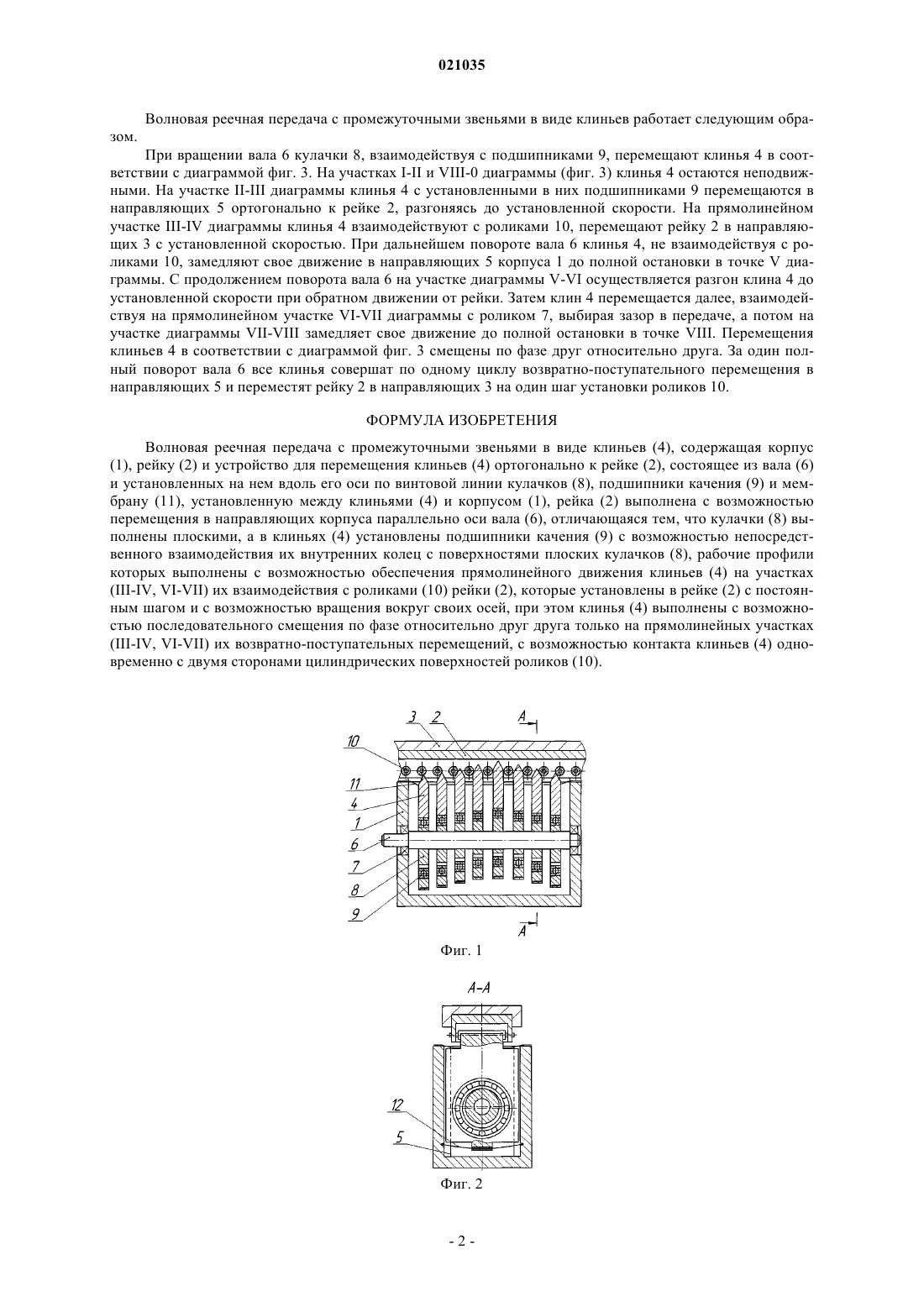

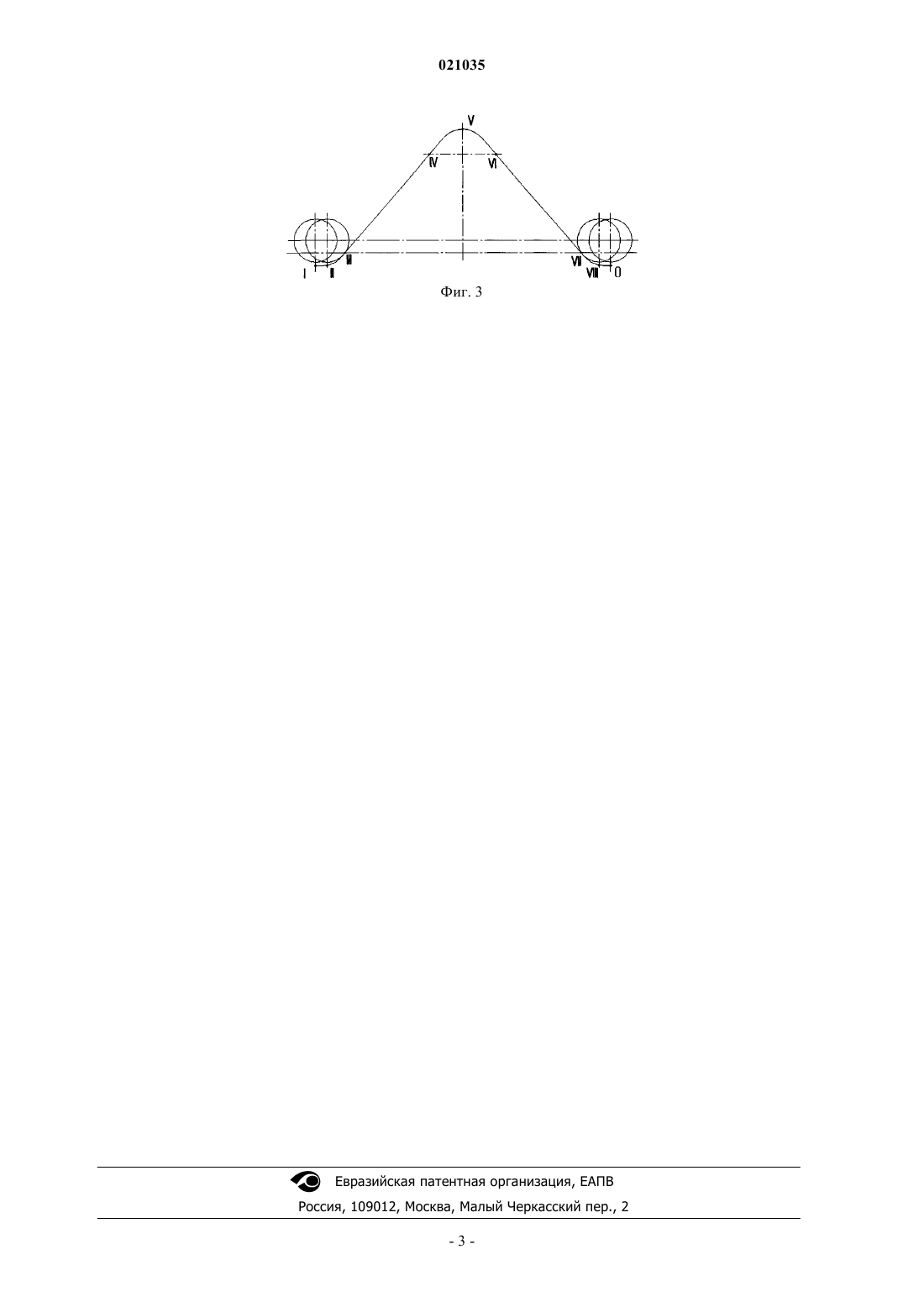

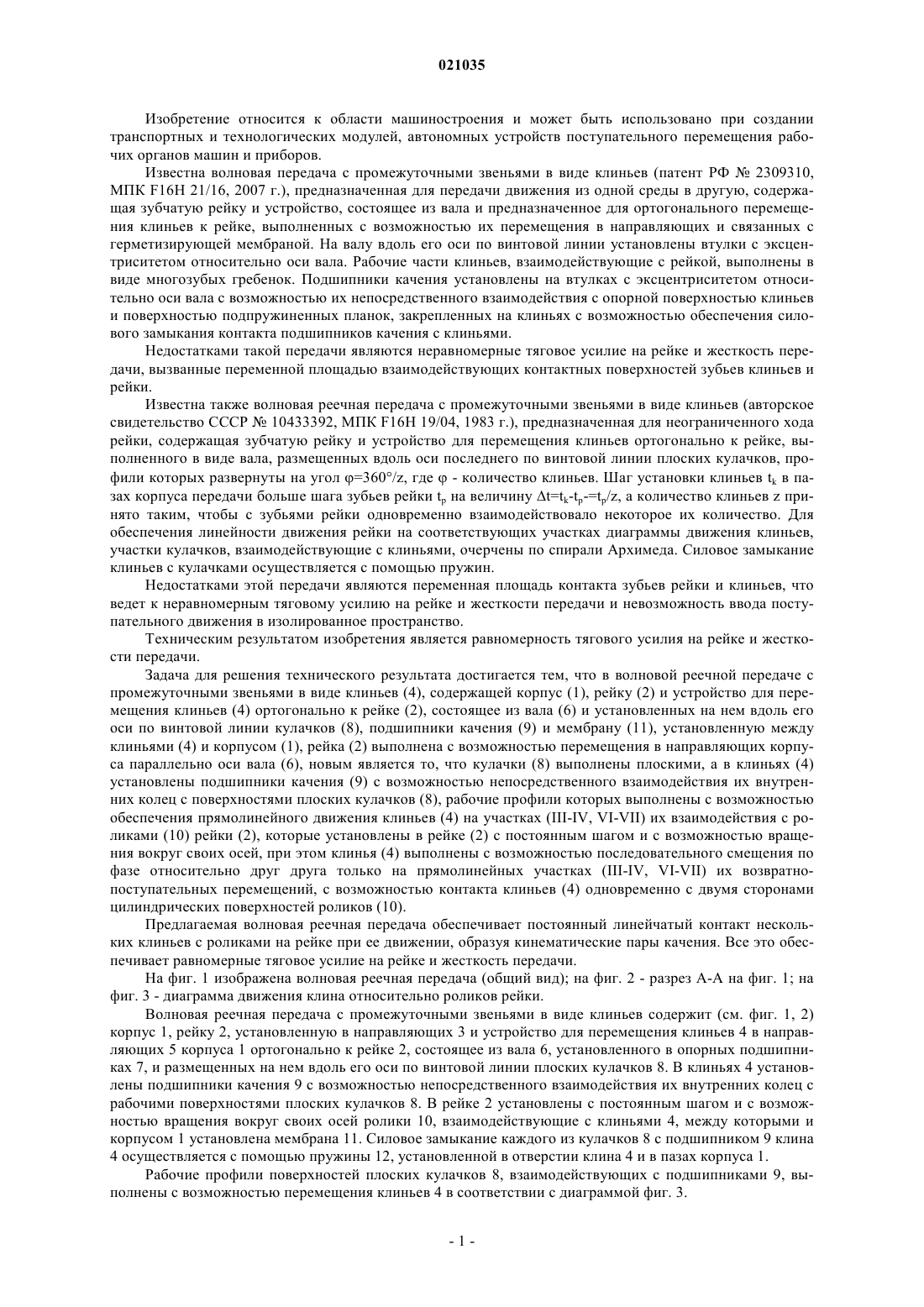

ВОЛНОВАЯ РЕЕЧНАЯ ПЕРЕДАЧА С ПРОМЕЖУТОЧНЫМИ ЗВЕНЬЯМИ В ВИДЕ КЛИНЬЕВ Лимаренко Герольд Николаевич,Головин Михаил Петрович, Шевчугов Максим Викторович, Голованова Альбина Сергеевна (RU) Арыкова В.С. (RU) Изобретение относится к области машиностроения и может быть использовано при создании транспортных и технологических модулей, автономных устройств поступательного перемещения рабочих органов машин и приборов. Волновая реечная передача с промежуточными звеньями в виде клиньев (4), содержащая корпус (1), рейку (2) и устройство для перемещения клиньев(4) ортогонально к рейке (2), состоящее из вала (6) и установленных на нем вдоль его оси по винтовой линии кулачков (8), подшипники качения (9) и мембрану (11), установленную между клиньями (4) и корпусом (1), рейка (2) выполнена с возможностью перемещения в направляющих корпуса параллельно оси вала (6). Кулачки (8) выполнены плоскими, а в клиньях(4) установлены подшипники качения (9) с возможностью непосредственного взаимодействия их внутренних колец с поверхностями плоских кулачков (8), рабочие профили которых выполнены с возможностью обеспечения прямолинейного движения клиньев (4) на участках (III-IV, VI-VII) их взаимодействия с роликами (10) рейки (2), которые установлены в рейке (2) с постоянным шагом и с возможностью вращения вокруг своих осей, при этом клинья (4) выполнены с возможностью последовательного смещения по фазе относительно друг друга только на прямолинейных участках(4) одновременно с двумя сторонами цилиндрических поверхностей роликов (10). Техническим результатом изобретения является равномерность тягового усилия на рейке и жесткости передачи.(71)(73) Заявитель и патентовладелец: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "СИБИРСКИЙ Изобретение относится к области машиностроения и может быть использовано при создании транспортных и технологических модулей, автономных устройств поступательного перемещения рабочих органов машин и приборов. Известна волновая передача с промежуточными звеньями в виде клиньев (патент РФ 2309310,МПК F16H 21/16, 2007 г.), предназначенная для передачи движения из одной среды в другую, содержащая зубчатую рейку и устройство, состоящее из вала и предназначенное для ортогонального перемещения клиньев к рейке, выполненных с возможностью их перемещения в направляющих и связанных с герметизирующей мембраной. На валу вдоль его оси по винтовой линии установлены втулки с эксцентриситетом относительно оси вала. Рабочие части клиньев, взаимодействующие с рейкой, выполнены в виде многозубых гребенок. Подшипники качения установлены на втулках с эксцентриситетом относительно оси вала с возможностью их непосредственного взаимодействия с опорной поверхностью клиньев и поверхностью подпружиненных планок, закрепленных на клиньях с возможностью обеспечения силового замыкания контакта подшипников качения с клиньями. Недостатками такой передачи являются неравномерные тяговое усилие на рейке и жесткость передачи, вызванные переменной площадью взаимодействующих контактных поверхностей зубьев клиньев и рейки. Известна также волновая реечная передача с промежуточными звеньями в виде клиньев (авторское свидетельство СССР 10433392, МПК F16 Н 19/04, 1983 г.), предназначенная для неограниченного хода рейки, содержащая зубчатую рейку и устройство для перемещения клиньев ортогонально к рейке, выполненного в виде вала, размещенных вдоль оси последнего по винтовой линии плоских кулачков, профили которых развернуты на угол =360/z, где- количество клиньев. Шаг установки клиньев tk в пазах корпуса передачи больше шага зубьев рейки tp на величину t=tk-tp-=tp/z, а количество клиньев z принято таким, чтобы с зубьями рейки одновременно взаимодействовало некоторое их количество. Для обеспечения линейности движения рейки на соответствующих участках диаграммы движения клиньев,участки кулачков, взаимодействующие с клиньями, очерчены по спирали Архимеда. Силовое замыкание клиньев с кулачками осуществляется с помощью пружин. Недостатками этой передачи являются переменная площадь контакта зубьев рейки и клиньев, что ведет к неравномерным тяговому усилию на рейке и жесткости передачи и невозможность ввода поступательного движения в изолированное пространство. Техническим результатом изобретения является равномерность тягового усилия на рейке и жесткости передачи. Задача для решения технического результата достигается тем, что в волновой реечной передаче с промежуточными звеньями в виде клиньев (4), содержащей корпус (1), рейку (2) и устройство для перемещения клиньев (4) ортогонально к рейке (2), состоящее из вала (6) и установленных на нем вдоль его оси по винтовой линии кулачков (8), подшипники качения (9) и мембрану (11), установленную между клиньями (4) и корпусом (1), рейка (2) выполнена с возможностью перемещения в направляющих корпуса параллельно оси вала (6), новым является то, что кулачки (8) выполнены плоскими, а в клиньях (4) установлены подшипники качения (9) с возможностью непосредственного взаимодействия их внутренних колец с поверхностями плоских кулачков (8), рабочие профили которых выполнены с возможностью обеспечения прямолинейного движения клиньев (4) на участках (III-IV, VI-VII) их взаимодействия с роликами (10) рейки (2), которые установлены в рейке (2) с постоянным шагом и с возможностью вращения вокруг своих осей, при этом клинья (4) выполнены с возможностью последовательного смещения по фазе относительно друг друга только на прямолинейных участках (III-IV, VI-VII) их возвратнопоступательных перемещений, с возможностью контакта клиньев (4) одновременно с двумя сторонами цилиндрических поверхностей роликов (10). Предлагаемая волновая реечная передача обеспечивает постоянный линейчатый контакт нескольких клиньев с роликами на рейке при ее движении, образуя кинематические пары качения. Все это обеспечивает равномерные тяговое усилие на рейке и жесткость передачи. На фиг. 1 изображена волновая реечная передача (общий вид); на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - диаграмма движения клина относительно роликов рейки. Волновая реечная передача с промежуточными звеньями в виде клиньев содержит (см. фиг. 1, 2) корпус 1, рейку 2, установленную в направляющих 3 и устройство для перемещения клиньев 4 в направляющих 5 корпуса 1 ортогонально к рейке 2, состоящее из вала 6, установленного в опорных подшипниках 7, и размещенных на нем вдоль его оси по винтовой линии плоских кулачков 8. В клиньях 4 установлены подшипники качения 9 с возможностью непосредственного взаимодействия их внутренних колец с рабочими поверхностями плоских кулачков 8. В рейке 2 установлены с постоянным шагом и с возможностью вращения вокруг своих осей ролики 10, взаимодействующие с клиньями 4, между которыми и корпусом 1 установлена мембрана 11. Силовое замыкание каждого из кулачков 8 с подшипником 9 клина 4 осуществляется с помощью пружины 12, установленной в отверстии клина 4 и в пазах корпуса 1. Рабочие профили поверхностей плоских кулачков 8, взаимодействующих с подшипниками 9, выполнены с возможностью перемещения клиньев 4 в соответствии с диаграммой фиг. 3. Волновая реечная передача с промежуточными звеньями в виде клиньев работает следующим образом. При вращении вала 6 кулачки 8, взаимодействуя с подшипниками 9, перемещают клинья 4 в соответствии с диаграммой фиг. 3. На участках I-II и VIII-0 диаграммы (фиг. 3) клинья 4 остаются неподвижными. На участке II-III диаграммы клинья 4 с установленными в них подшипниками 9 перемещаются в направляющих 5 ортогонально к рейке 2, разгоняясь до установленной скорости. На прямолинейном участке III-IV диаграммы клинья 4 взаимодействуют с роликами 10, перемещают рейку 2 в направляющих 3 с установленной скоростью. При дальнейшем повороте вала 6 клинья 4, не взаимодействуя с роликами 10, замедляют свое движение в направляющих 5 корпуса 1 до полной остановки в точке V диаграммы. С продолжением поворота вала 6 на участке диаграммы V-VI осуществляется разгон клина 4 до установленной скорости при обратном движении от рейки. Затем клин 4 перемещается далее, взаимодействуя на прямолинейном участке VI-VII диаграммы с роликом 7, выбирая зазор в передаче, а потом на участке диаграммы VII-VIII замедляет свое движение до полной остановки в точке VIII. Перемещения клиньев 4 в соответствии с диаграммой фиг. 3 смещены по фазе друг относительно друга. За один полный поворот вала 6 все клинья совершат по одному циклу возвратно-поступательного перемещения в направляющих 5 и переместят рейку 2 в направляющих 3 на один шаг установки роликов 10. ФОРМУЛА ИЗОБРЕТЕНИЯ Волновая реечная передача с промежуточными звеньями в виде клиньев (4), содержащая корпус(1), рейку (2) и устройство для перемещения клиньев (4) ортогонально к рейке (2), состоящее из вала (6) и установленных на нем вдоль его оси по винтовой линии кулачков (8), подшипники качения (9) и мембрану (11), установленную между клиньями (4) и корпусом (1), рейка (2) выполнена с возможностью перемещения в направляющих корпуса параллельно оси вала (6), отличающаяся тем, что кулачки (8) выполнены плоскими, а в клиньях (4) установлены подшипники качения (9) с возможностью непосредственного взаимодействия их внутренних колец с поверхностями плоских кулачков (8), рабочие профили которых выполнены с возможностью обеспечения прямолинейного движения клиньев (4) на участках(III-IV, VI-VII) их взаимодействия с роликами (10) рейки (2), которые установлены в рейке (2) с постоянным шагом и с возможностью вращения вокруг своих осей, при этом клинья (4) выполнены с возможностью последовательного смещения по фазе относительно друг друга только на прямолинейных участках(III-IV, VI-VII) их возвратно-поступательных перемещений, с возможностью контакта клиньев (4) одновременно с двумя сторонами цилиндрических поверхностей роликов (10).
