Профильная реечная система

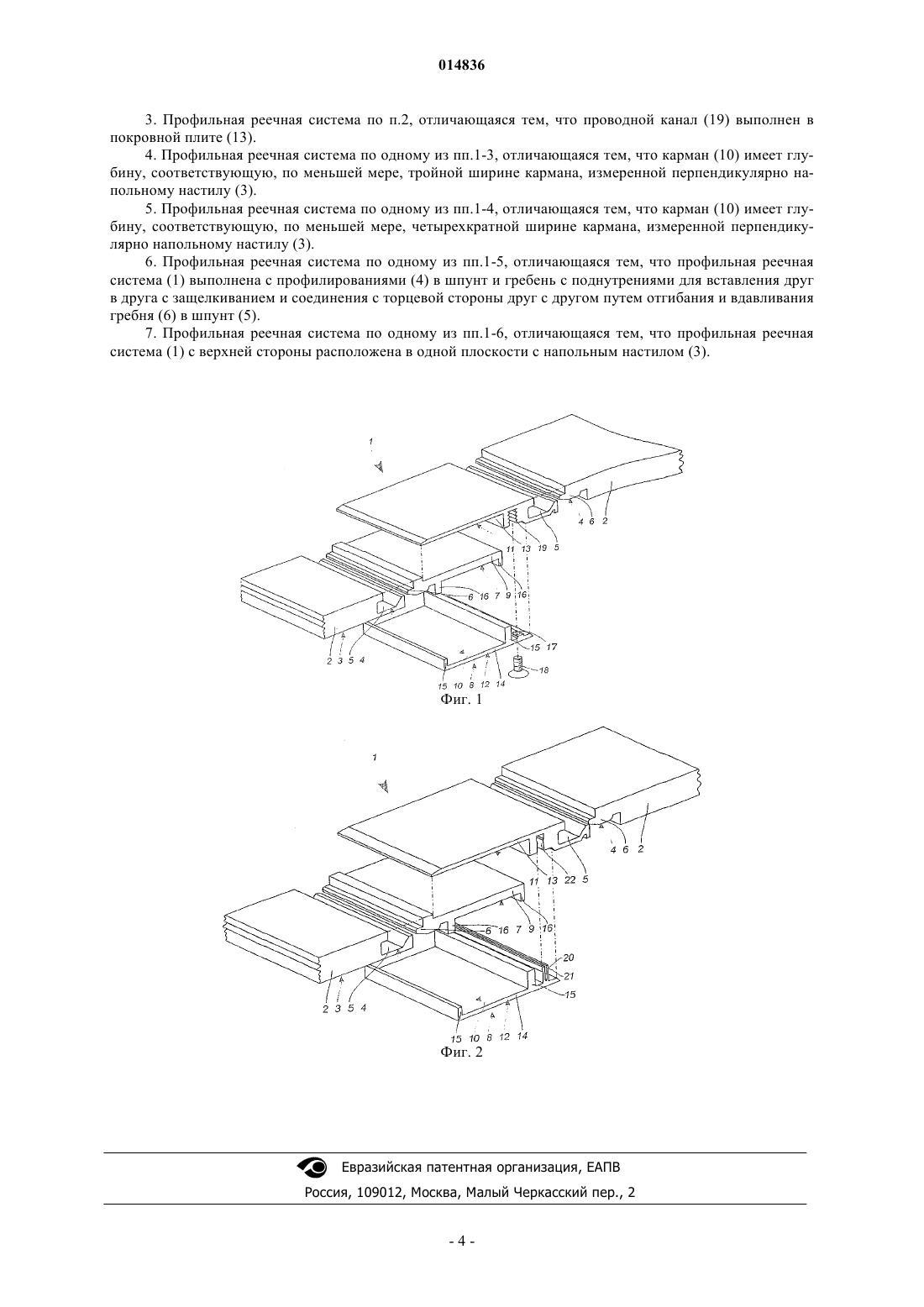

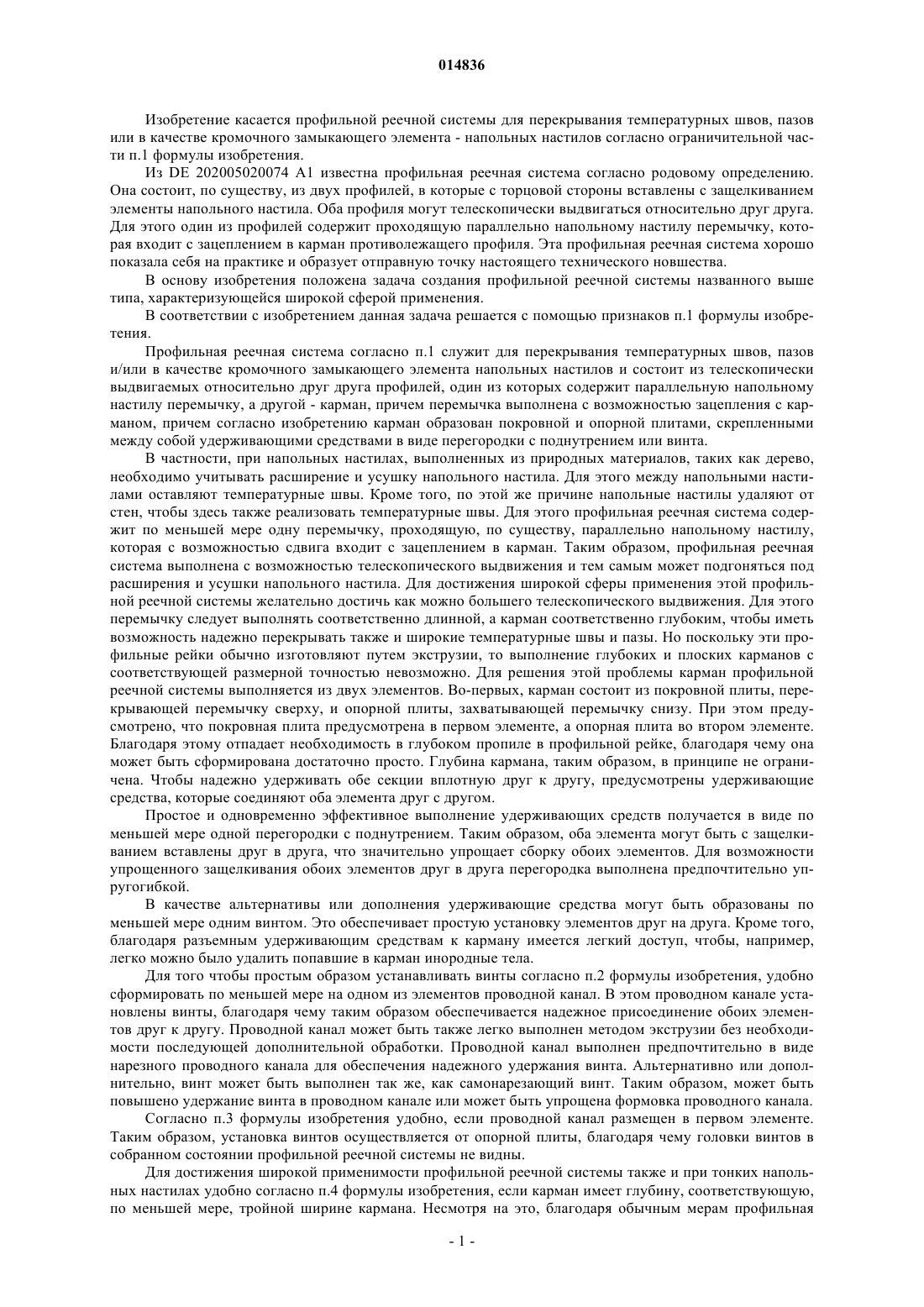

(71)(73) Заявитель и патентовладелец: ХЕРМ. ФРИДР. КЮННЕ ГМБХ УНД КО. Профильная реечная система (1) служит для перекрывания температурных швов, пазов и/или в качестве кромочного замыкающего элемента напольных настилов (2). Профильная реечная система (1) содержит при этом по меньшей мере одну перемычку (9), проходящую, по существу,параллельно напольному настилу (3), которая входит с зацеплением в карман (10). Этот карман(10) образуют покровная плита (13), захватывающая перемычку (9) сверху, и опорная плита (14),захватывающая перемычку снизу. Для упрощения изготовления профильной реечной системы, в частности, с глубокими карманами (10), карман (10) выполнен из двух элементов. При этом карман (10) состоит из первого элемента (11), который образует покровную плиту (13), и второго элемента (12), который образует опорную плиту (14). Оба элемента (11, 12) прикрепляются друг к другу посредством удерживающих средств (18). Эти удерживающие средства состоят из перегородки (20) с поднутрением, используемой для создания соединения с защелкиванием. В качестве альтернативы или дополнения удерживающие средства могут быть образованы по меньшей мере одним винтом (18). 014836 Изобретение касается профильной реечной системы для перекрывания температурных швов, пазов или в качестве кромочного замыкающего элемента - напольных настилов согласно ограничительной части п.1 формулы изобретения. Из DE 202005020074 А 1 известна профильная реечная система согласно родовому определению. Она состоит, по существу, из двух профилей, в которые с торцовой стороны вставлены с защелкиванием элементы напольного настила. Оба профиля могут телескопически выдвигаться относительно друг друга. Для этого один из профилей содержит проходящую параллельно напольному настилу перемычку, которая входит с зацеплением в карман противолежащего профиля. Эта профильная реечная система хорошо показала себя на практике и образует отправную точку настоящего технического новшества. В основу изобретения положена задача создания профильной реечной системы названного выше типа, характеризующейся широкой сферой применения. В соответствии с изобретением данная задача решается с помощью признаков п.1 формулы изобретения. Профильная реечная система согласно п.1 служит для перекрывания температурных швов, пазов и/или в качестве кромочного замыкающего элемента напольных настилов и состоит из телескопически выдвигаемых относительно друг друга профилей, один из которых содержит параллельную напольному настилу перемычку, а другой - карман, причем перемычка выполнена с возможностью зацепления с карманом, причем согласно изобретению карман образован покровной и опорной плитами, скрепленными между собой удерживающими средствами в виде перегородки с поднутрением или винта. В частности, при напольных настилах, выполненных из природных материалов, таких как дерево,необходимо учитывать расширение и усушку напольного настила. Для этого между напольными настилами оставляют температурные швы. Кроме того, по этой же причине напольные настилы удаляют от стен, чтобы здесь также реализовать температурные швы. Для этого профильная реечная система содержит по меньшей мере одну перемычку, проходящую, по существу, параллельно напольному настилу,которая с возможностью сдвига входит с зацеплением в карман. Таким образом, профильная реечная система выполнена с возможностью телескопического выдвижения и тем самым может подгоняться под расширения и усушки напольного настила. Для достижения широкой сферы применения этой профильной реечной системы желательно достичь как можно большего телескопического выдвижения. Для этого перемычку следует выполнять соответственно длинной, а карман соответственно глубоким, чтобы иметь возможность надежно перекрывать также и широкие температурные швы и пазы. Но поскольку эти профильные рейки обычно изготовляют путем экструзии, то выполнение глубоких и плоских карманов с соответствующей размерной точностью невозможно. Для решения этой проблемы карман профильной реечной системы выполняется из двух элементов. Во-первых, карман состоит из покровной плиты, перекрывающей перемычку сверху, и опорной плиты, захватывающей перемычку снизу. При этом предусмотрено, что покровная плита предусмотрена в первом элементе, а опорная плита во втором элементе. Благодаря этому отпадает необходимость в глубоком пропиле в профильной рейке, благодаря чему она может быть сформирована достаточно просто. Глубина кармана, таким образом, в принципе не ограничена. Чтобы надежно удерживать обе секции вплотную друг к другу, предусмотрены удерживающие средства, которые соединяют оба элемента друг с другом. Простое и одновременно эффективное выполнение удерживающих средств получается в виде по меньшей мере одной перегородки с поднутрением. Таким образом, оба элемента могут быть с защелкиванием вставлены друг в друга, что значительно упрощает сборку обоих элементов. Для возможности упрощенного защелкивания обоих элементов друг в друга перегородка выполнена предпочтительно упругогибкой. В качестве альтернативы или дополнения удерживающие средства могут быть образованы по меньшей мере одним винтом. Это обеспечивает простую установку элементов друг на друга. Кроме того,благодаря разъемным удерживающим средствам к карману имеется легкий доступ, чтобы, например,легко можно было удалить попавшие в карман инородные тела. Для того чтобы простым образом устанавливать винты согласно п.2 формулы изобретения, удобно сформировать по меньшей мере на одном из элементов проводной канал. В этом проводном канале установлены винты, благодаря чему таким образом обеспечивается надежное присоединение обоих элементов друг к другу. Проводной канал может быть также легко выполнен методом экструзии без необходимости последующей дополнительной обработки. Проводной канал выполнен предпочтительно в виде нарезного проводного канала для обеспечения надежного удержания винта. Альтернативно или дополнительно, винт может быть выполнен так же, как самонарезающий винт. Таким образом, может быть повышено удержание винта в проводном канале или может быть упрощена формовка проводного канала. Согласно п.3 формулы изобретения удобно, если проводной канал размещен в первом элементе. Таким образом, установка винтов осуществляется от опорной плиты, благодаря чему головки винтов в собранном состоянии профильной реечной системы не видны. Для достижения широкой применимости профильной реечной системы также и при тонких напольных настилах удобно согласно п.4 формулы изобретения, если карман имеет глубину, соответствующую,по меньшей мере, тройной ширине кармана. Несмотря на это, благодаря обычным мерам профильная-1 014836 реечная система может быть без проблем изготовлена методом экструзии, что способствует экономичному изготовлению. Согласно п.5 формулы изобретения карман имеет глубину, соответствующую, по меньшей мере,четырехкратной ширине кармана. Таким образом, может быть без проблем скомпенсировано расширение также занимающих большую площадь ламинатных полов, благодаря чему в итоге создаются весьма широкие возможности применения профильной реечной системы. Согласно п.6 формулы изобретения предпочтительно, если напольный настил образован из элементов напольного настила, удерживаемых вплотную друг к другу с защелкиванием благодаря снабженным поднутрением профилям, соединяемым в шпунт и гребень. Таким образом, получается невысокая трудоемкость монтажа для того, чтобы уложить напольный настил. Чтобы сохранить трудоемкость укладки профильной реечной системы минимальной, она снабжена подходящими к элементам напольного настила, снабженными поднутрениями подрезными профилями, соединяемыми в шпунт и гребень. В эти профили могут быть соответственно вставлены с защелкиванием напольные настилы. Крепление профильной реечной системы к элементам напольного настила осуществляется при этом непосредственно с торцовой стороны, так что не требуется, чтобы напольный настил перекрывался сверху профильной реечной системой. Таким образом, получается сплошной настил, который в зоне температурного шва также имеет достаточно прочное соединение. Для сборки профильной реечной системы профильные рейки, соответственно элементы напольного настила отгибают и затем в противолежащий шпунт вдавливают гребень. Благодаря этому сборка профильной реечной системы, по существу, не отличается от укладки элементов напольного настила. Это в значительной мере облегчает укладку всего напольного настила и, тем самым, может быть без проблем выполнено неопытным персоналом. В частности, отпадает необходимость выравнивать профильную реечную систему относительно температурного шва. Благодаря соединению с защелкиванием между элементами напольного настила и профильной рейкой автоматически создается выравнивание обоих элементов относительно друг друга. Из-за отсутствия перекрытия сверху элементов напольного настила профильной реечной системой уменьшается, кроме того, опасность споткнуться. Для того чтобы устранить исходящую от профильной реечной системы опасность споткнуться согласно п.7 формулы изобретения удобно, если одна из профильных реек с верхней стороны находится на одной прямой с примыкающим элементом напольного настила. В частности, предусмотрено, что профильная реечная система выполнена таким образом, что ни в одном месте она не выступает над напольным настилом. Таким образом, спотыкание о такие профильные рейки исключено. Предмет изобретения наглядно поясняется на основании чертежей без ограничения объема правовой охраны. На них изображено: фиг. 1 - разнесенное изображение в перспективе первого варианта исполнения профильной реечной системы и фиг. 2 - разнесенное изображение в перспективе второго варианта исполнения профильной реечной системы. На фиг. 1 дано подетальное разнесение изображения в перспективе профильной реечной системы 1 с примыкающими элементами 2 напольного настила, образующими напольный настил 3. Элемент 2 напольного настила имеет с торцовой стороны профилирование в шпунт и гребень, образованное с одной стороны шпунтом 5 с поднутрением, а с другой стороны гребнем 6 с поднутрением. За счет расположения элемента 2 напольного настила под углом последующего вдвигания согнутого гребня 6 в шпунт 5 и откладывания наклоненного элемента 2 напольного настила назад в горизонтальное положение отдельные элементы 2 напольного настила могут быть с защелкиванием вставлены друг в друга. Это позволяет осуществлять особо простую сборку напольного настила 3, так что он может быть уложен даже людьми, не имеющими опыта. Профильная реечная система 1 имеет с каждой торцовой стороны шпунт 5 и гребень 6, которые сформированы соответственно шпунтам 5 и гребням 6 элементов 2 напольного настила. Таким образом,профильная реечная система 1, так же, как элементы 2 напольного настила, может быть с защелкиванием вставлена в них. Для достижения желаемого продольного выравнивания профильной реечной системы 1 она выполнена с возможностью телескопического выдвижения. Профильная реечная система 1 состоит из цельной поперечины 7 и карманной детали 8 из двух элементов. Поперечина 7 имеет перемычку 9, проходящую,по существу, параллельно напольному настилу 3, то есть в горизонтальном направлении. Эта перемычка 9 входит с зацеплением в образованный в карманной детали 8 карман 10, чтобы таким образом реализовать желаемую телескопическую выдвигаемость профильной реечной системы 1. Карманная деталь 8 выполнена из двух элементов и состоит из верхнего, первого элемента 11 и нижнего, второго элемента 12. Первый элемент 11 имеет перекрывающую перемычку 9, сверху покровную плиту 13, которая видна и в собранном состоянии профильной реечной системы 1. Второй элемент 12 имеет захватывающую перемычку 9, снизу опорную плиту 14, которая образует нижний участок кармана 10. На опорной плите 14 предусмотрены направленные вверх, приблизительно вертикальные пере-2 014836 городки 15, которые вместе с направленными вниз, приблизительно вертикальными перегородками 16 образуют упоры для перемычки 9. Таким образом, с обеих сторон ограничивается расстояние телескопического выдвижения. Во втором элементе выполнены отверстия 17, через которые вставлены винты 18. Для достижения ровной конструкции всей профильной реечной системы 1 в качестве винтов 18 предпочтительно используют винты с потайной головкой. В первом элементе 11 противоположно отверстиям 17 выполнен проводной канал 19, в который введены винты 18. Этот проводной канал 19 в сравнении с резьбовым отверстием имеет то преимущество, что он может быть очень просто выполнен методом экструзии. Кроме того, проводной канал 19 позволяет устанавливать винты 18 в любом положении, без необходимости точного выравнивания обоих элементов 11, 12 относительно друг друга. На фиг. 2 представлен второй вариант осуществления профильной реечной системы 1 по фиг. 1, при этом одинаковые элементы имеют одинаковые ссылочные обозначения. В последующем тексте рассматриваются лишь различия по отношению к варианту осуществления по фиг. 1. Для установки элементов 11, 12 друг на друге в варианте осуществления по фиг. 2 отказались от винтового соединения. Вместо этого второй элемент 12 имеет две направленные вертикально вверх перегородки 20, каждая из которых снабжена с наружной стороны по меньшей мере одним поднутрением 21. Каждая перегородка 20 входит с зацеплением в также снабженную поднутрением выемку 22 первого элемента 11, выполненную в соответствии с перегородками 20. Для сборки профильной реечной системы 1 сначала поперечину 7 вкладывают в карман 10 второго элемента 12. Затем первый элемент 11 таким образом прижимают ко второму элементу 12, что перегородки 20 входят с зацеплением в выемку 22. При прижатии элементов 11, 12 друг к другу обе перегородки второго элемента 12 сгибаются относительно друг друга, при этом эта деформация происходит в эластичной зоне. При достижении конечного положения обоих элементов 11, 12 по отношению друг к другу перегородка 15 второго элемента 12 плоско прилегает к покровной плите 13 первого элемента 11. В этом конечном положении перегородки 20 снова расправляются и достигают своей представленной на фиг. 2 формы, в которой они с фиксированием входят с зацеплением в снабженное поднутрением углубление 22 второго элемента 11. Список ссылочных обозначений 1 - профильная реечная система 2 - элемент напольного настила 3 - напольный настил 4 - профилирование в шпунт и гребень 5 - шпунт 6 - гребень 7 - поперечина 8 - карманная деталь 9 - перемычка 10 - карман 11 - первый элемент 12 - второй элемент 13 - покровная плита 14 - опорная плита 15 - перегородка 16 - перегородка 17 - отверстие 18 - винт 19 - проводной канал 20 - перегородка 21 - поднутрение 22 - выемка ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Профильная реечная система для перекрывания температурных швов, пазов и/или в качестве кромочного замыкающего элемента напольных настилов (3), состоящая из телескопически выдвигаемых относительно друг друга профилей, один из которых содержит параллельную напольному настилу перемычку, а другой - карман, причем перемычка выполнена с возможностью зацепления с карманом (10),отличающаяся тем, что карман (10) образован покровной (13) и опорной (14) плитами, скрепленными между собой удерживающими средствами (18) в виде перегородки (20) с поднутрением или винта (18). 2. Профильная реечная система по п.1, отличающаяся тем, что по меньшей мере в одной из плит(13, 14) сформован проводной канал (19), в котором установлен по меньшей мере один винт (18).-3 014836 3. Профильная реечная система по п.2, отличающаяся тем, что проводной канал (19) выполнен в покровной плите (13). 4. Профильная реечная система по одному из пп.1-3, отличающаяся тем, что карман (10) имеет глубину, соответствующую, по меньшей мере, тройной ширине кармана, измеренной перпендикулярно напольному настилу (3). 5. Профильная реечная система по одному из пп.1-4, отличающаяся тем, что карман (10) имеет глубину, соответствующую, по меньшей мере, четырехкратной ширине кармана, измеренной перпендикулярно напольному настилу (3). 6. Профильная реечная система по одному из пп.1-5, отличающаяся тем, что профильная реечная система (1) выполнена с профилированиями (4) в шпунт и гребень с поднутрениями для вставления друг в друга с защелкиванием и соединения с торцевой стороны друг с другом путем отгибания и вдавливания гребня (6) в шпунт (5). 7. Профильная реечная система по одному из пп.1-6, отличающаяся тем, что профильная реечная система (1) с верхней стороны расположена в одной плоскости с напольным настилом (3).
