F16H 19/04 — с зубчатой рейкой

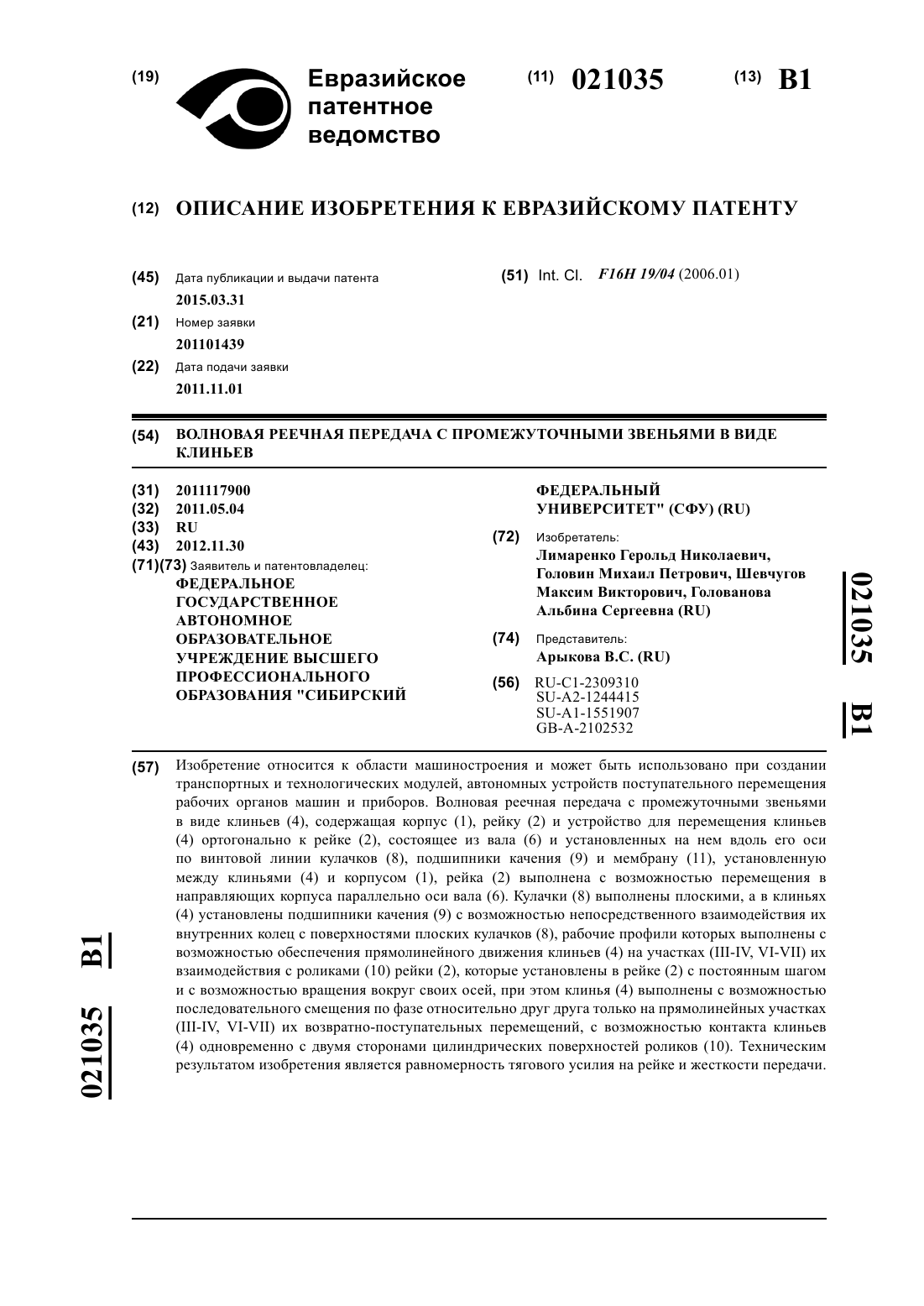

Номер патента: 21035

Опубликовано: 31.03.2015

Авторы: Головин Михаил Петрович, Голованова Альбина Сергеевна, Шевчугов Максим Викторович, Лимаренко Герольд Николаевич

МПК: F16H 19/04

Метки: звеньями, виде, передача, реечная, клиньев, волновая, промежуточными

Формула / Реферат:

Волновая реечная передача с промежуточными звеньями в виде клиньев (4), содержащая корпус (1), рейку (2) и устройство для перемещения клиньев (4) ортогонально к рейке (2), состоящее из вала (6) и установленных на нем вдоль его оси по винтовой линии кулачков (8), подшипники качения (9) и мембрану (11), установленную между клиньями (4) и корпусом (1), рейка (2) выполнена с возможностью перемещения в направляющих корпуса параллельно оси вала (6),...

Номер патента: 19562

Опубликовано: 30.04.2014

Автор: Украинко Михаил Михайлович

МПК: F16H 19/04

Метки: механизм, преобразования, возвратно-поступательное, движения, вращательного

Формула / Реферат:

Механизм для преобразования вращательного движения в возвратно-поступательное, содержащий корпус с направляющими, установленные в корпусе ведущий и промежуточный валы, кинематически связанные между собой, зубчатые колеса, установленные на валах, первую и вторую муфты, зубчатую рейку, расположенную в направляющих корпуса и кинематически связанную с упомянутыми зубчатыми колесами и валами и осью, на которой свободно и с возможностью перемещения...
