Анод для электролитической очистки

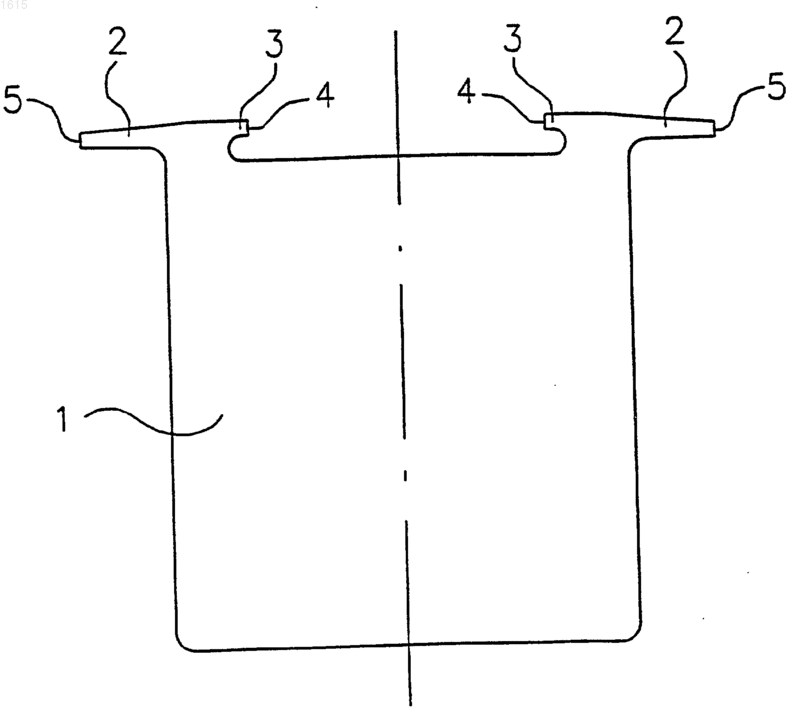

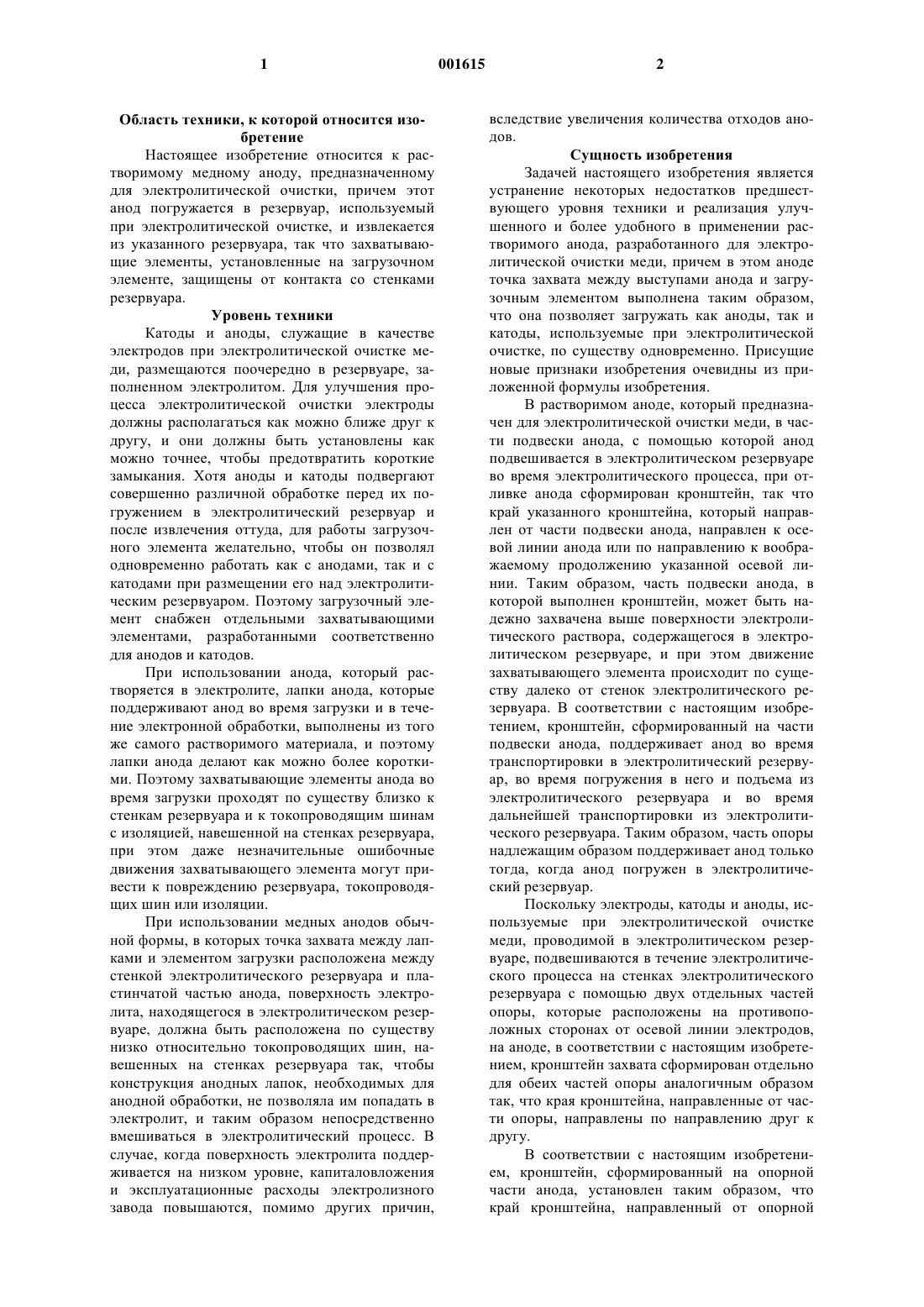

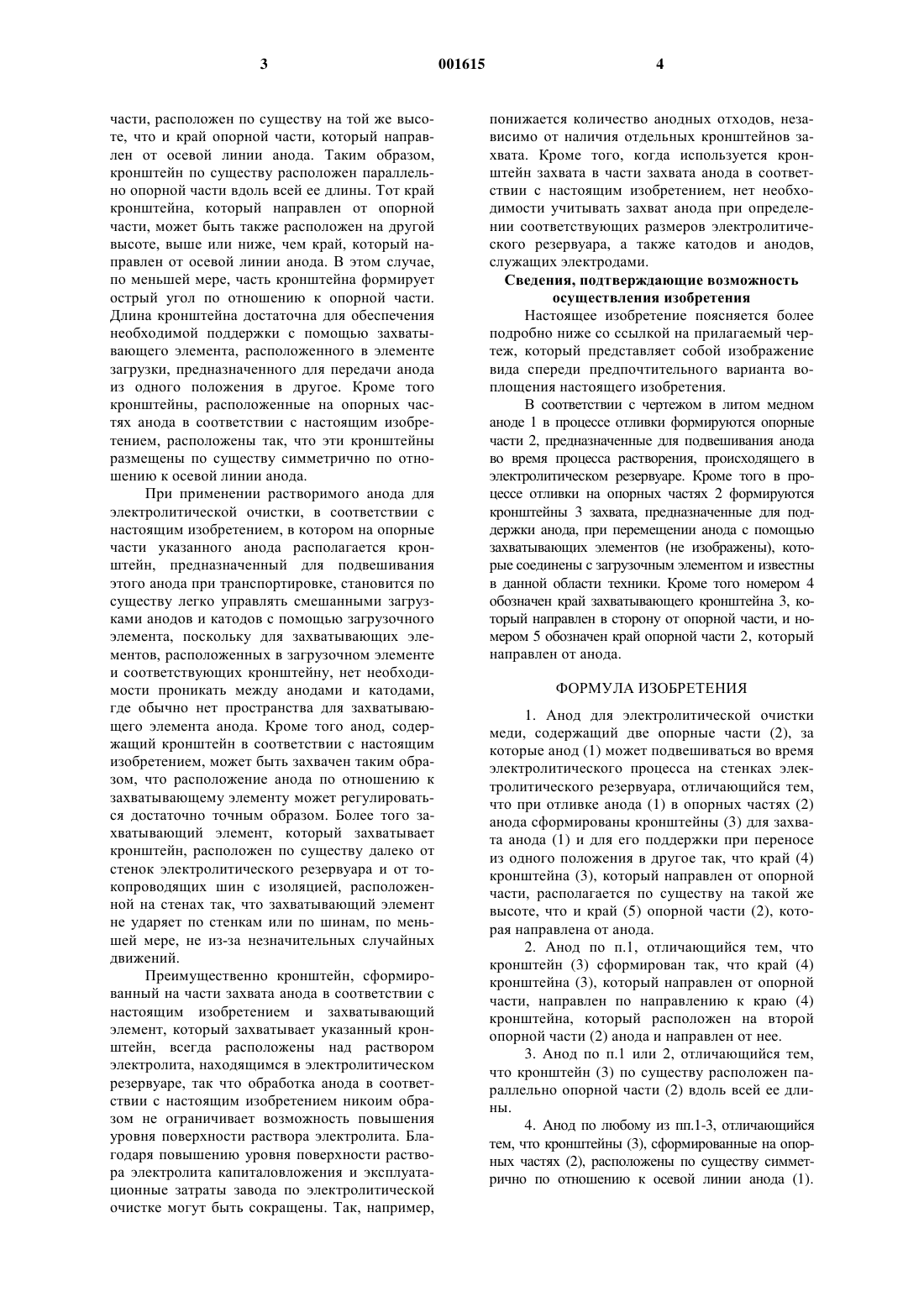

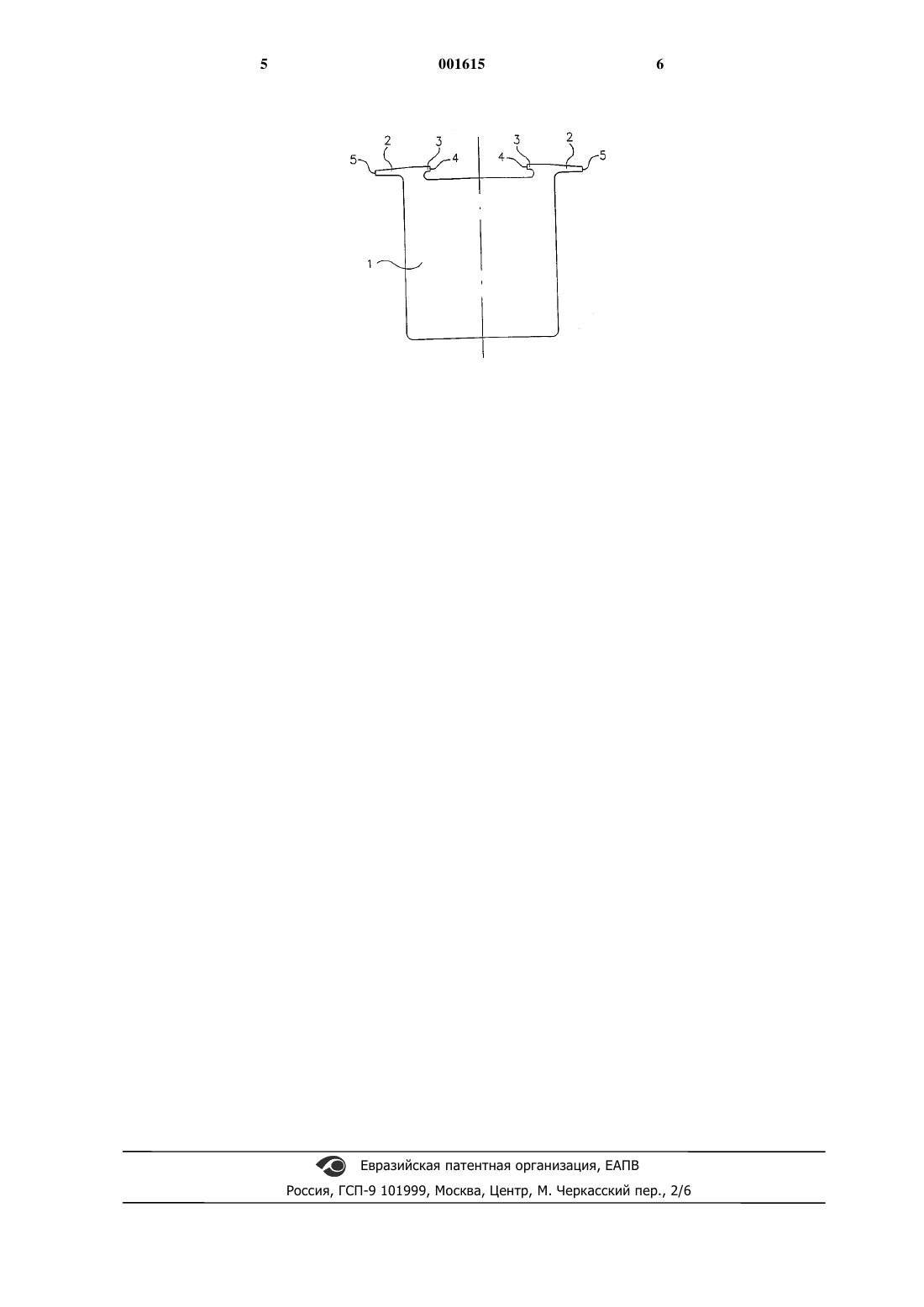

1 Область техники, к которой относится изобретение Настоящее изобретение относится к растворимому медному аноду, предназначенному для электролитической очистки, причем этот анод погружается в резервуар, используемый при электролитической очистке, и извлекается из указанного резервуара, так что захватывающие элементы, установленные на загрузочном элементе, защищены от контактa со стенками резервуара. Уровень техники Катоды и аноды, служащие в качестве электродов при электролитической очистке меди, размещаются поочередно в резервуаре, заполненном электролитом. Для улучшения процесса электролитической очистки электроды должны располагаться как можно ближе друг к другу, и они должны быть установлены как можно точнее, чтобы предотвратить короткие замыкания. Хотя аноды и катоды подвергают совершенно различной обработке перед их погружением в электролитический резервуар и после извлечения оттуда, для работы загрузочного элемента желательно, чтобы он позволял одновременно работать как с анодами, так и с катодами при размещении его над электролитическим резервуаром. Поэтому загрузочный элемент снабжен отдельными захватывающими элементами, разработанными соответственно для анодов и катодов. При использовании анода, который растворяется в электролите, лапки анода, которые поддерживают анод во время загрузки и в течение электронной обработки, выполнены из того же самого растворимого материала, и поэтому лапки анода делают как можно болee короткими. Поэтому захватывающие элементы анода во время загрузки проходят по существу близко к стeнкам резервуара и к токопроводящим шинам с изоляцией, навешенной на стенках резервуара,при этом даже незначительные ошибочные движения захватывающего элемента могут привести к повреждению резервуара, токопроводящих шин или изоляции. При использовании медных анодов обычной формы, в которых точка захвата между лапками и элементом загрузки расположена между стенкой электролитического резервуара и пластинчатой частью анода, поверхность электролита, находящегося в электролитическом резервуаре, должна быть расположена по существу низко относительно токопроводящих шин, навешенных на стенках резервуара так, чтобы конструкция анодных лапок, необходимых для анодной обработки, не позволяла им попадать в электролит, и таким образом непосредственно вмешиваться в электролитический процесс. В случае, когда поверхность электролита поддерживается на низком уровне, капиталовложения и эксплуатационные расходы электролизного завода повышаются, помимо других причин, 001615 2 вследствие увеличения количества отходов анодов. Сущность изобретения Задачей настоящего изобретения является устранение некоторых недостатков предшествующего уровня техники и реализация улучшенного и более удобного в применении растворимого анода, разработанного для электролитической очистки меди, причем в этом аноде точка захвата между выступами анода и загрузочным элементом выполнена таким образом,что она позволяет загружать как аноды, так и катоды, используемые при электролитической очистке, по существу одновременно. Присущие новые признаки изобретения очевидны из приложенной формулы изобретения. В растворимом аноде, который предназначен для электролитической очистки меди, в части подвески анода, с помощью которой анод подвешивается в электролитическом резервуаре во время электролитического процесса, при отливке анода сформирован кронштейн, так что край указанного кронштейна, который направлен от части подвески анода, направлен к осевой линии анода или по направлению к воображаемому продолжению указанной осевой линии. Таким образом, часть подвески анода, в которой выполнен кронштейн, может быть надежно захвачена выше поверхности электролитического раствора, содержащегося в электролитическом резервуаре, и при этом движение захватывающего элемента происходит по существу далеко от стенок электролитического резервуара. В соответствии с настоящим изобретением, кронштейн, сформированный на части подвески анода, поддерживает анод во время транспортировки в электролитический резервуар, во время погружения в него и подъема из электролитического резервуара и во время дальнейшей транспортировки из электролитического резервуара. Таким образом, часть опоры надлежащим образом поддерживает анод только тогда, когда анод погружен в электролитический резервуар. Поскольку электроды, катоды и аноды, используемые при электролитической очистке меди, проводимой вэлектролитическом резервуаре, подвешиваются в течение электролитического процесса на стенках электролитического резервуара с помощью двух отдельных частей опоры, которые расположены на противоположных сторонах от осевой линии электродов,на аноде, в соответствии с настоящим изобретением, кронштейн захвата сформирован отдельно для обеих частей опоры аналогичным образом так, что края кронштейна, направленные от части опоры, направлены по направлению друг к другу. В соответствии с настоящим изобретением, кронштейн, сформированный на опорной части анода, установлен таким образом, что край кронштейна, направленный от опорной 3 части, расположен по существу на той же высоте, что и край опорной части, который направлен от осевой линии анода. Таким образом,кронштейн по существу расположен параллельно опорной части вдоль всей ее длины. Тот край кронштейна, который направлен от опорной части, может быть также расположен на другой высоте, выше или ниже, чем край, который направлен от осевой линии анода. В этом случае,по меньшей мере, часть кронштейна формирует острый угол по отношению к опорной части. Длина кронштейна достаточна для обеспечения необходимой поддержки с помощью захватывающего элемента, расположенного в элементе загрузки, предназначенного для передачи анода из одного положения в другое. Кроме того кронштейны, расположенные на опорных частях анода в соответствии с настоящим изобретением, расположены так, что эти кронштейны размещены по существу симметрично по отношению к осевой линии анода. При применении растворимого анода для электролитической очистки, в соответствии с настоящим изобретением, в котором на опорные части указанного анода располагается кронштейн, предназначенный для подвешивания этого анода при транспортировке, становится по существу легко управлять смешанными загрузками анодов и катодов с помощью загрузочного элемента, поскольку для захватывающих элементов, расположенных в загрузочном элементе и соответствующих кронштейну, нет необходимости проникать между анодами и катодами,где обычно нет пространства для захватывающего элемента анода. Кроме того анод, содержащий кронштейн в соответствии с настоящим изобретением, может быть захвачен таким образом, что расположение анода по отношению к захватывающему элементу может регулироваться достаточно точным образом. Более того захватывающий элемент, который захватывает кронштейн, расположен по существу далеко от стенок электролитического резервуара и от токопроводящих шин с изоляцией, расположенной на стенах так, что захватывающий элемент не ударяет по стенкам или по шинам, по меньшей мере, не из-за незначительных случайных движений. Преимущественно кронштейн, сформированный на части захвата анода в соответствии с настоящим изобретением и захватывающий элемент, который захватывает указанный кронштейн, всегда расположены над раствором электролита, находящимся в электролитическом резервуаре, так что обработка анода в соответствии с настоящим изобретением никоим образом не ограничивает возможность повышения уровня поверхности раствора электролита. Благодаря повышению уровня поверхности раствора электролита капиталовложения и эксплуатационные затраты завода по электролитической очистке могут быть сокращены. Так, например, 001615 4 понижается количество анодных отходов, независимо от наличия отдельных кронштейнов захвата. Кроме того, когда используется кронштейн захвата в части захвата анода в соответствии с настоящим изобретением, нет необходимости учитывать захват анода при определении соответствующих размеров электролитического резервуара, а также катодов и анодов,служащих электродами. Сведения, подтверждающие возможность осуществления изобретения Настоящее изобретение поясняется более подробно ниже со ссылкой на прилагаемый чертеж, который представляет собой изображение вида спереди предпочтительного варианта воплощения настоящего изобретения. В соответствии с чертежом в литом медном анодe 1 в процессе отливки формируются опорные части 2, предназначенные для подвешивания анода во время процесса растворения, происходящего в электролитическом резервуаре. Кроме того в процессе отливки на опорных частях 2 формируются кронштейны 3 захвата, предназначенные для поддержки анода, при перемещении анода с помощью захватывающих элементов (не изображены), которые соединены с загрузочным элементом и известны в данной области техники. Кроме того номером 4 обозначен край захватывающего кронштейна 3, который направлен в сторону от опорной части, и номером 5 обозначен край опорной части 2, который направлен от анода. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Анод для электролитической очистки меди, содержащий две опорные части (2), за которые анод (1) может подвешиваться во время электролитического процесса на стенках электролитического резервуара, отличающийся тем,что при отливке анода (1) в опорных частях (2) анода сформированы кронштейны (3) для захвата анода (1) и для его поддержки при переносе из одного положения в другое так, что край (4) кронштейна (3), который направлен от опорной части, располагается по существу на такой же высоте, что и край (5) опорной части (2), которая направлена от анода. 2. Анод по п.1, отличающийся тем, что кронштейн (3) сформирован так, что край (4) кронштейна (3), который направлен от опорной части, направлен по направлению к краю (4) кронштейна, который расположен на второй опорной части (2) анода и направлен от нее. 3. Анод по п.1 или 2, отличающийся тем,что кронштейн (3) по существу расположен параллельно опорной части (2) вдоль всей ее длины. 4. Анод по любому из пп.1-3, отличающийся тем, что кронштейны (3), сформированные на опорных частях (2), расположены по существу симметрично по отношению к осевой линии анода (1).
