Ригельный замок

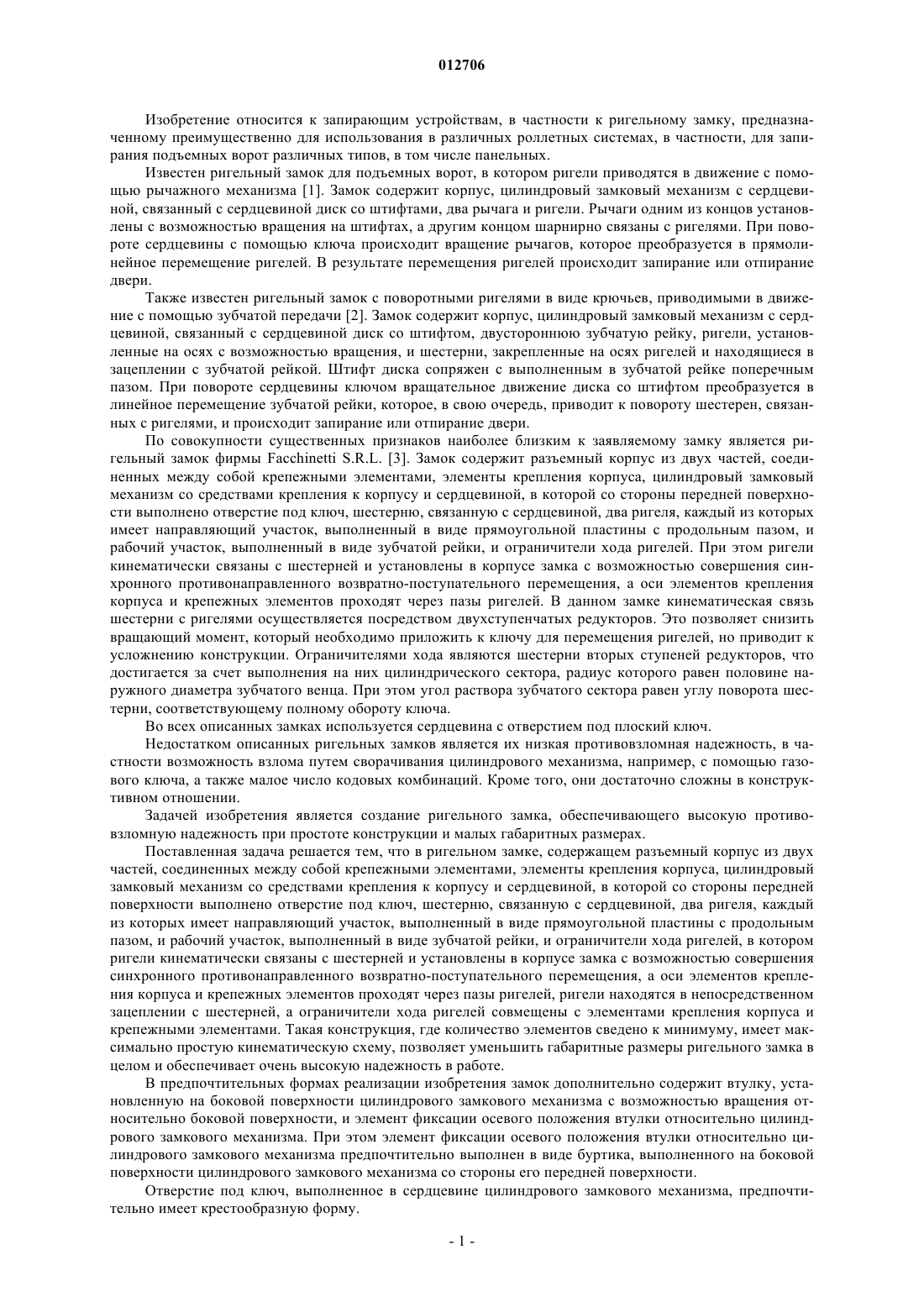

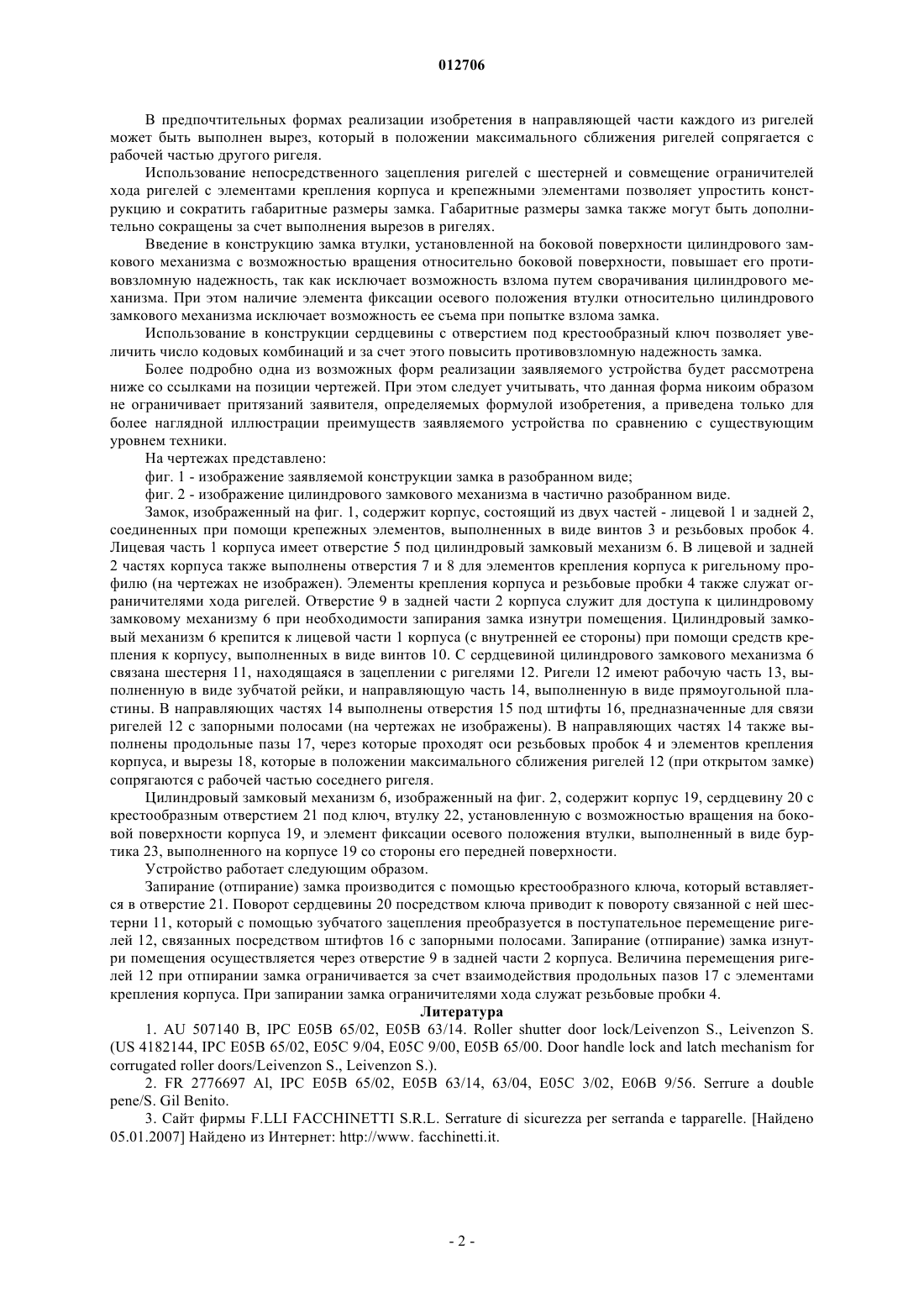

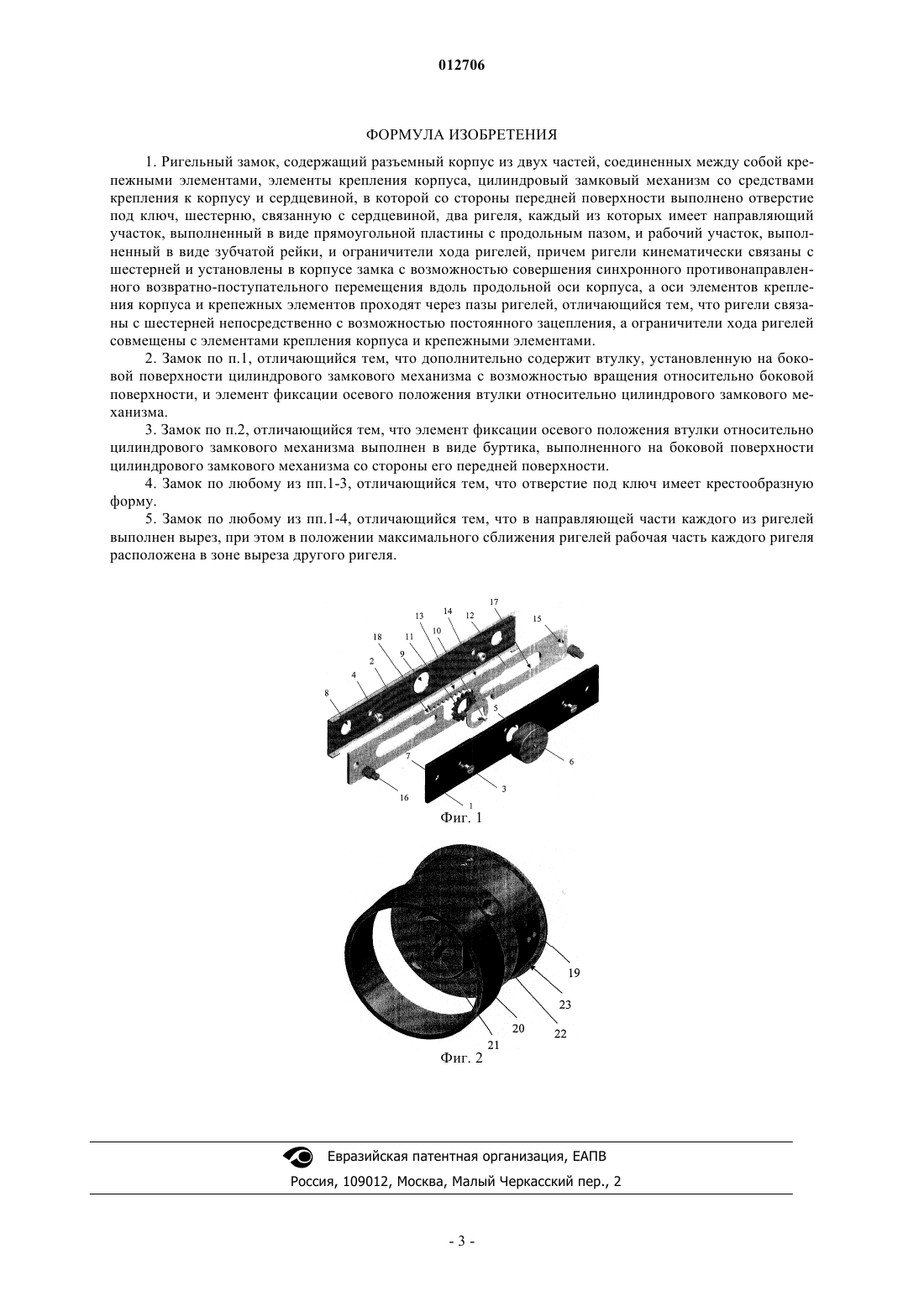

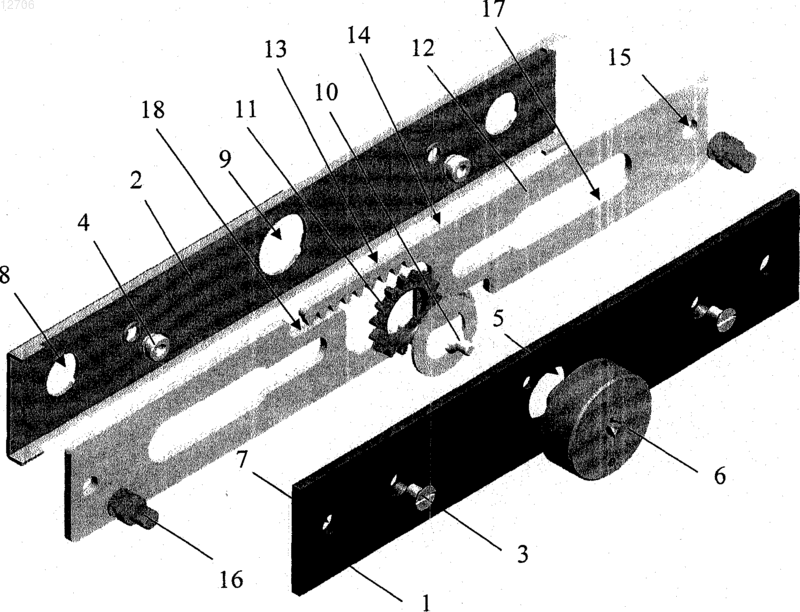

012706 Изобретение относится к запирающим устройствам, в частности к ригельному замку, предназначенному преимущественно для использования в различных роллетных системах, в частности, для запирания подъемных ворот различных типов, в том числе панельных. Известен ригельный замок для подъемных ворот, в котором ригели приводятся в движение с помощью рычажного механизма [1]. Замок содержит корпус, цилиндровый замковый механизм с сердцевиной, связанный с сердцевиной диск со штифтами, два рычага и ригели. Рычаги одним из концов установлены с возможностью вращения на штифтах, а другим концом шарнирно связаны с ригелями. При повороте сердцевины с помощью ключа происходит вращение рычагов, которое преобразуется в прямолинейное перемещение ригелей. В результате перемещения ригелей происходит запирание или отпирание двери. Также известен ригельный замок с поворотными ригелями в виде крючьев, приводимыми в движение с помощью зубчатой передачи [2]. Замок содержит корпус, цилиндровый замковый механизм с сердцевиной, связанный с сердцевиной диск со штифтом, двустороннюю зубчатую рейку, ригели, установленные на осях с возможностью вращения, и шестерни, закрепленные на осях ригелей и находящиеся в зацеплении с зубчатой рейкой. Штифт диска сопряжен с выполненным в зубчатой рейке поперечным пазом. При повороте сердцевины ключом вращательное движение диска со штифтом преобразуется в линейное перемещение зубчатой рейки, которое, в свою очередь, приводит к повороту шестерен, связанных с ригелями, и происходит запирание или отпирание двери. По совокупности существенных признаков наиболее близким к заявляемому замку является ригельный замок фирмы Facchinetti S.R.L. [3]. Замок содержит разъемный корпус из двух частей, соединенных между собой крепежными элементами, элементы крепления корпуса, цилиндровый замковый механизм со средствами крепления к корпусу и сердцевиной, в которой со стороны передней поверхности выполнено отверстие под ключ, шестерню, связанную с сердцевиной, два ригеля, каждый из которых имеет направляющий участок, выполненный в виде прямоугольной пластины с продольным пазом, и рабочий участок, выполненный в виде зубчатой рейки, и ограничители хода ригелей. При этом ригели кинематически связаны с шестерней и установлены в корпусе замка с возможностью совершения синхронного противонаправленного возвратно-поступательного перемещения, а оси элементов крепления корпуса и крепежных элементов проходят через пазы ригелей. В данном замке кинематическая связь шестерни с ригелями осуществляется посредством двухступенчатых редукторов. Это позволяет снизить вращающий момент, который необходимо приложить к ключу для перемещения ригелей, но приводит к усложнению конструкции. Ограничителями хода являются шестерни вторых ступеней редукторов, что достигается за счет выполнения на них цилиндрического сектора, радиус которого равен половине наружного диаметра зубчатого венца. При этом угол раствора зубчатого сектора равен углу поворота шестерни, соответствующему полному обороту ключа. Во всех описанных замках используется сердцевина с отверстием под плоский ключ. Недостатком описанных ригельных замков является их низкая противовзломная надежность, в частности возможность взлома путем сворачивания цилиндрового механизма, например, с помощью газового ключа, а также малое число кодовых комбинаций. Кроме того, они достаточно сложны в конструктивном отношении. Задачей изобретения является создание ригельного замка, обеспечивающего высокую противовзломную надежность при простоте конструкции и малых габаритных размерах. Поставленная задача решается тем, что в ригельном замке, содержащем разъемный корпус из двух частей, соединенных между собой крепежными элементами, элементы крепления корпуса, цилиндровый замковый механизм со средствами крепления к корпусу и сердцевиной, в которой со стороны передней поверхности выполнено отверстие под ключ, шестерню, связанную с сердцевиной, два ригеля, каждый из которых имеет направляющий участок, выполненный в виде прямоугольной пластины с продольным пазом, и рабочий участок, выполненный в виде зубчатой рейки, и ограничители хода ригелей, в котором ригели кинематически связаны с шестерней и установлены в корпусе замка с возможностью совершения синхронного противонаправленного возвратно-поступательного перемещения, а оси элементов крепления корпуса и крепежных элементов проходят через пазы ригелей, ригели находятся в непосредственном зацеплении с шестерней, а ограничители хода ригелей совмещены с элементами крепления корпуса и крепежными элементами. Такая конструкция, где количество элементов сведено к минимуму, имеет максимально простую кинематическую схему, позволяет уменьшить габаритные размеры ригельного замка в целом и обеспечивает очень высокую надежность в работе. В предпочтительных формах реализации изобретения замок дополнительно содержит втулку, установленную на боковой поверхности цилиндрового замкового механизма с возможностью вращения относительно боковой поверхности, и элемент фиксации осевого положения втулки относительно цилиндрового замкового механизма. При этом элемент фиксации осевого положения втулки относительно цилиндрового замкового механизма предпочтительно выполнен в виде буртика, выполненного на боковой поверхности цилиндрового замкового механизма со стороны его передней поверхности. Отверстие под ключ, выполненное в сердцевине цилиндрового замкового механизма, предпочтительно имеет крестообразную форму.-1 012706 В предпочтительных формах реализации изобретения в направляющей части каждого из ригелей может быть выполнен вырез, который в положении максимального сближения ригелей сопрягается с рабочей частью другого ригеля. Использование непосредственного зацепления ригелей с шестерней и совмещение ограничителей хода ригелей с элементами крепления корпуса и крепежными элементами позволяет упростить конструкцию и сократить габаритные размеры замка. Габаритные размеры замка также могут быть дополнительно сокращены за счет выполнения вырезов в ригелях. Введение в конструкцию замка втулки, установленной на боковой поверхности цилиндрового замкового механизма с возможностью вращения относительно боковой поверхности, повышает его противовзломную надежность, так как исключает возможность взлома путем сворачивания цилиндрового механизма. При этом наличие элемента фиксации осевого положения втулки относительно цилиндрового замкового механизма исключает возможность ее съема при попытке взлома замка. Использование в конструкции сердцевины с отверстием под крестообразный ключ позволяет увеличить число кодовых комбинаций и за счет этого повысить противовзломную надежность замка. Более подробно одна из возможных форм реализации заявляемого устройства будет рассмотрена ниже со ссылками на позиции чертежей. При этом следует учитывать, что данная форма никоим образом не ограничивает притязаний заявителя, определяемых формулой изобретения, а приведена только для более наглядной иллюстрации преимуществ заявляемого устройства по сравнению с существующим уровнем техники. На чертежах представлено: фиг. 1 - изображение заявляемой конструкции замка в разобранном виде; фиг. 2 - изображение цилиндрового замкового механизма в частично разобранном виде. Замок, изображенный на фиг. 1, содержит корпус, состоящий из двух частей - лицевой 1 и задней 2,соединенных при помощи крепежных элементов, выполненных в виде винтов 3 и резьбовых пробок 4. Лицевая часть 1 корпуса имеет отверстие 5 под цилиндровый замковый механизм 6. В лицевой и задней 2 частях корпуса также выполнены отверстия 7 и 8 для элементов крепления корпуса к ригельному профилю (на чертежах не изображен). Элементы крепления корпуса и резьбовые пробки 4 также служат ограничителями хода ригелей. Отверстие 9 в задней части 2 корпуса служит для доступа к цилиндровому замковому механизму 6 при необходимости запирания замка изнутри помещения. Цилиндровый замковый механизм 6 крепится к лицевой части 1 корпуса (с внутренней ее стороны) при помощи средств крепления к корпусу, выполненных в виде винтов 10. С сердцевиной цилиндрового замкового механизма 6 связана шестерня 11, находящаяся в зацеплении с ригелями 12. Ригели 12 имеют рабочую часть 13, выполненную в виде зубчатой рейки, и направляющую часть 14, выполненную в виде прямоугольной пластины. В направляющих частях 14 выполнены отверстия 15 под штифты 16, предназначенные для связи ригелей 12 с запорными полосами (на чертежах не изображены). В направляющих частях 14 также выполнены продольные пазы 17, через которые проходят оси резьбовых пробок 4 и элементов крепления корпуса, и вырезы 18, которые в положении максимального сближения ригелей 12 (при открытом замке) сопрягаются с рабочей частью соседнего ригеля. Цилиндровый замковый механизм 6, изображенный на фиг. 2, содержит корпус 19, сердцевину 20 с крестообразным отверстием 21 под ключ, втулку 22, установленную с возможностью вращения на боковой поверхности корпуса 19, и элемент фиксации осевого положения втулки, выполненный в виде буртика 23, выполненного на корпусе 19 со стороны его передней поверхности. Устройство работает следующим образом. Запирание (отпирание) замка производится с помощью крестообразного ключа, который вставляется в отверстие 21. Поворот сердцевины 20 посредством ключа приводит к повороту связанной с ней шестерни 11, который с помощью зубчатого зацепления преобразуется в поступательное перемещение ригелей 12, связанных посредством штифтов 16 с запорными полосами. Запирание (отпирание) замка изнутри помещения осуществляется через отверстие 9 в задней части 2 корпуса. Величина перемещения ригелей 12 при отпирании замка ограничивается за счет взаимодействия продольных пазов 17 с элементами крепления корпуса. При запирании замка ограничителями хода служат резьбовые пробки 4. Литература 1. AU 507140 В, IPC E05B 65/02, Е 05 В 63/14. Roller shutter door lock/Leivenzon S., Leivenzon S. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ригельный замок, содержащий разъемный корпус из двух частей, соединенных между собой крепежными элементами, элементы крепления корпуса, цилиндровый замковый механизм со средствами крепления к корпусу и сердцевиной, в которой со стороны передней поверхности выполнено отверстие под ключ, шестерню, связанную с сердцевиной, два ригеля, каждый из которых имеет направляющий участок, выполненный в виде прямоугольной пластины с продольным пазом, и рабочий участок, выполненный в виде зубчатой рейки, и ограничители хода ригелей, причем ригели кинематически связаны с шестерней и установлены в корпусе замка с возможностью совершения синхронного противонаправленного возвратно-поступательного перемещения вдоль продольной оси корпуса, а оси элементов крепления корпуса и крепежных элементов проходят через пазы ригелей, отличающийся тем, что ригели связаны с шестерней непосредственно с возможностью постоянного зацепления, а ограничители хода ригелей совмещены с элементами крепления корпуса и крепежными элементами. 2. Замок по п.1, отличающийся тем, что дополнительно содержит втулку, установленную на боковой поверхности цилиндрового замкового механизма с возможностью вращения относительно боковой поверхности, и элемент фиксации осевого положения втулки относительно цилиндрового замкового механизма. 3. Замок по п.2, отличающийся тем, что элемент фиксации осевого положения втулки относительно цилиндрового замкового механизма выполнен в виде буртика, выполненного на боковой поверхности цилиндрового замкового механизма со стороны его передней поверхности. 4. Замок по любому из пп.1-3, отличающийся тем, что отверстие под ключ имеет крестообразную форму. 5. Замок по любому из пп.1-4, отличающийся тем, что в направляющей части каждого из ригелей выполнен вырез, при этом в положении максимального сближения ригелей рабочая часть каждого ригеля расположена в зоне выреза другого ригеля.
