Замок с многоточечным запиранием

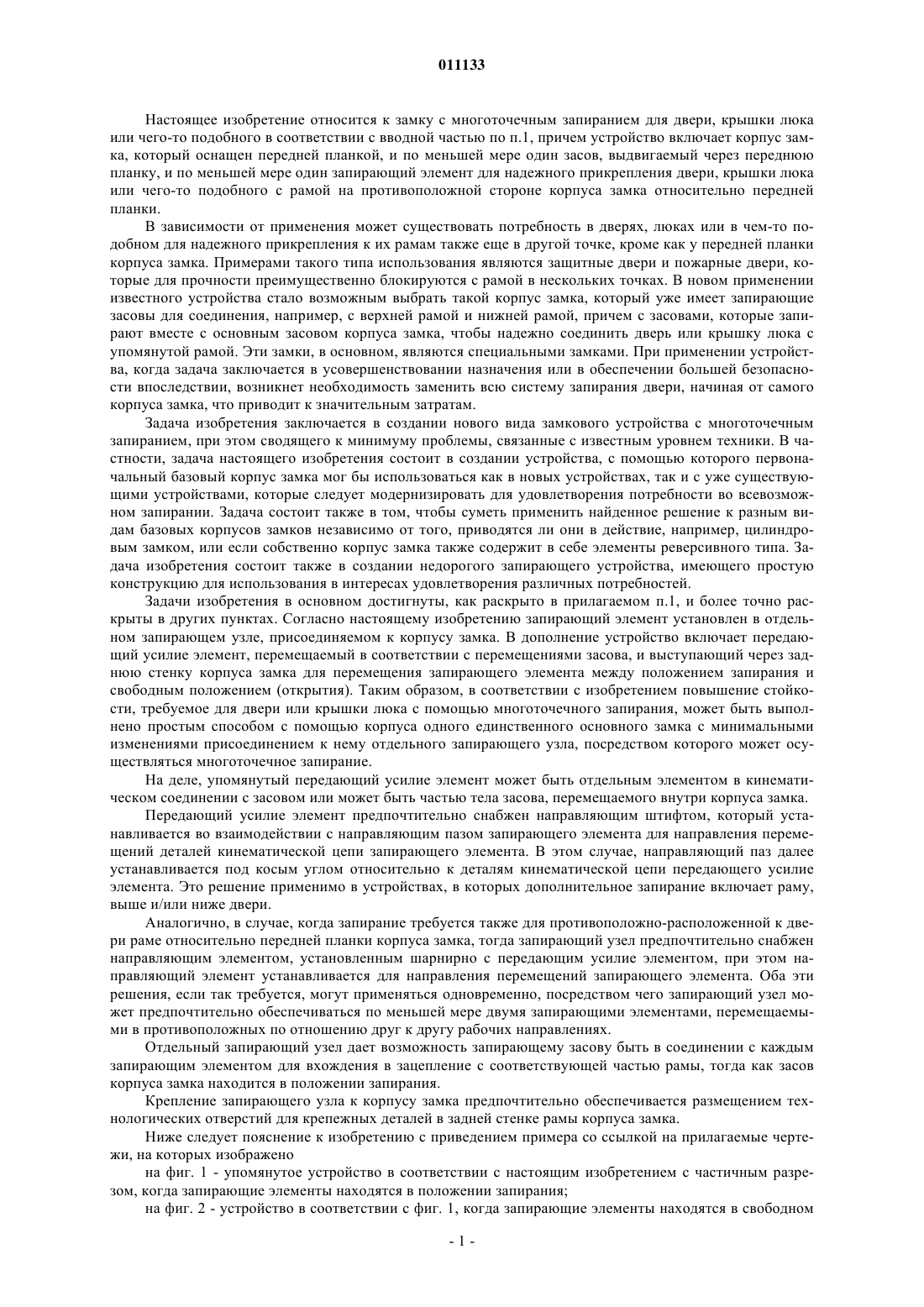

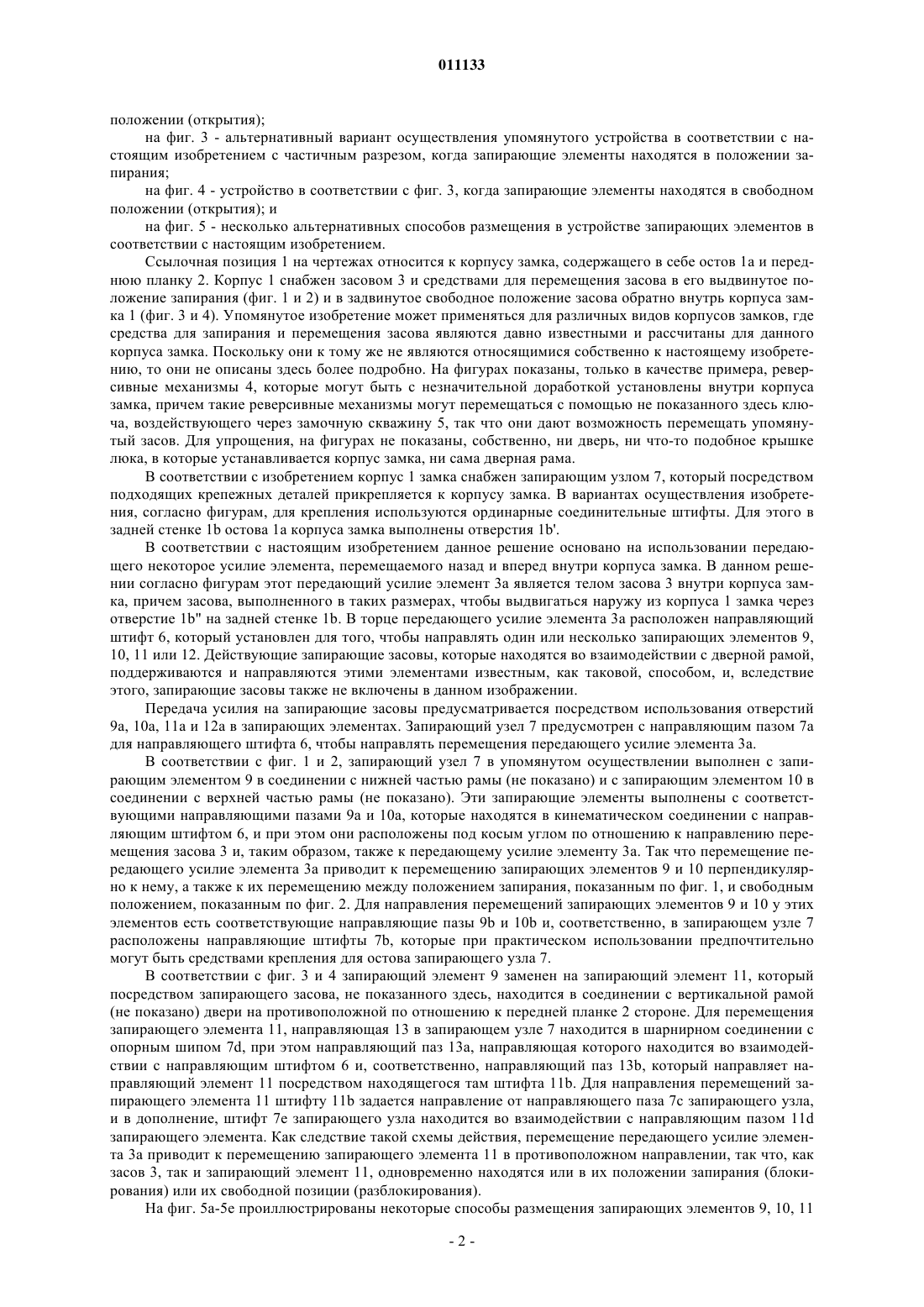

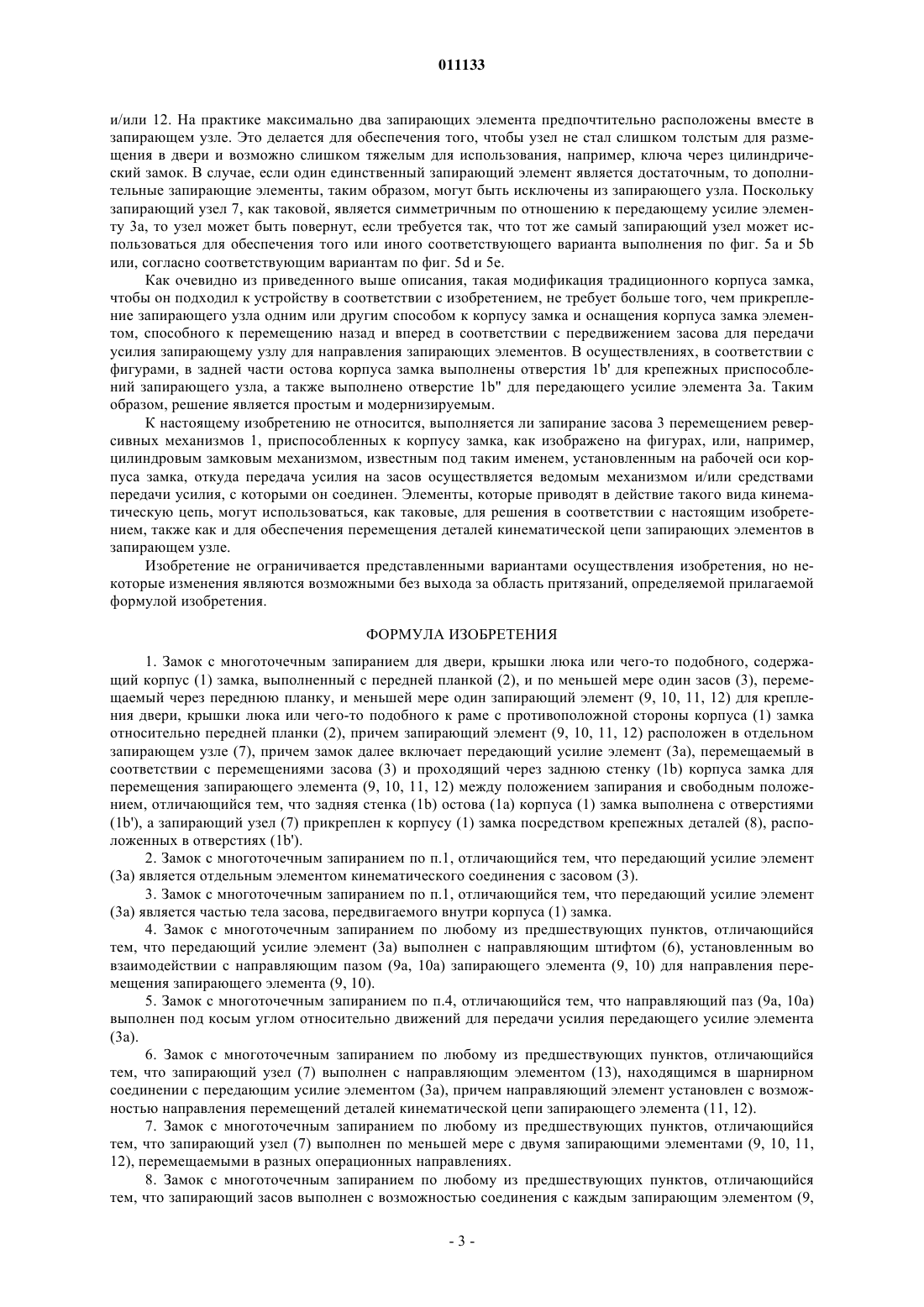

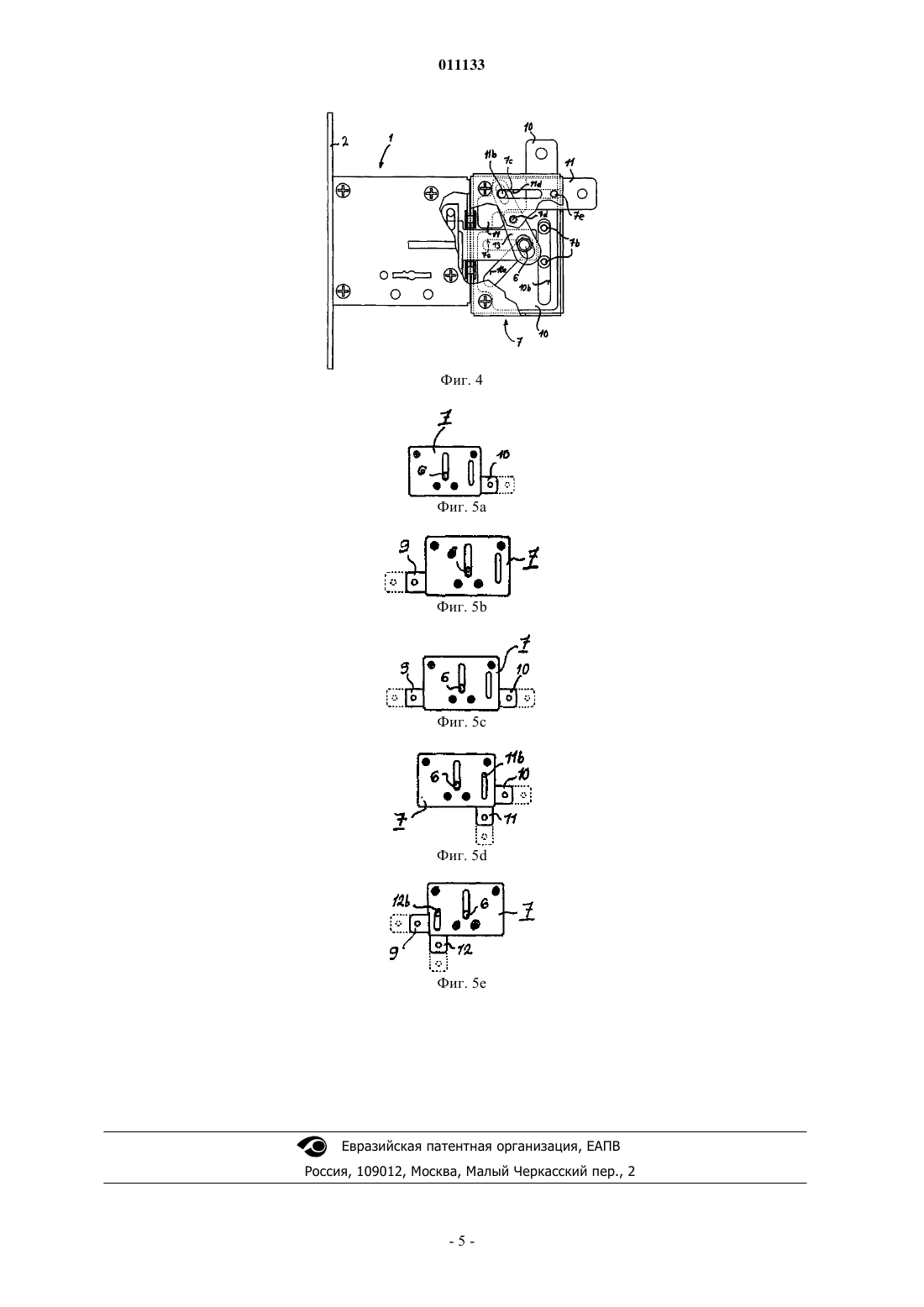

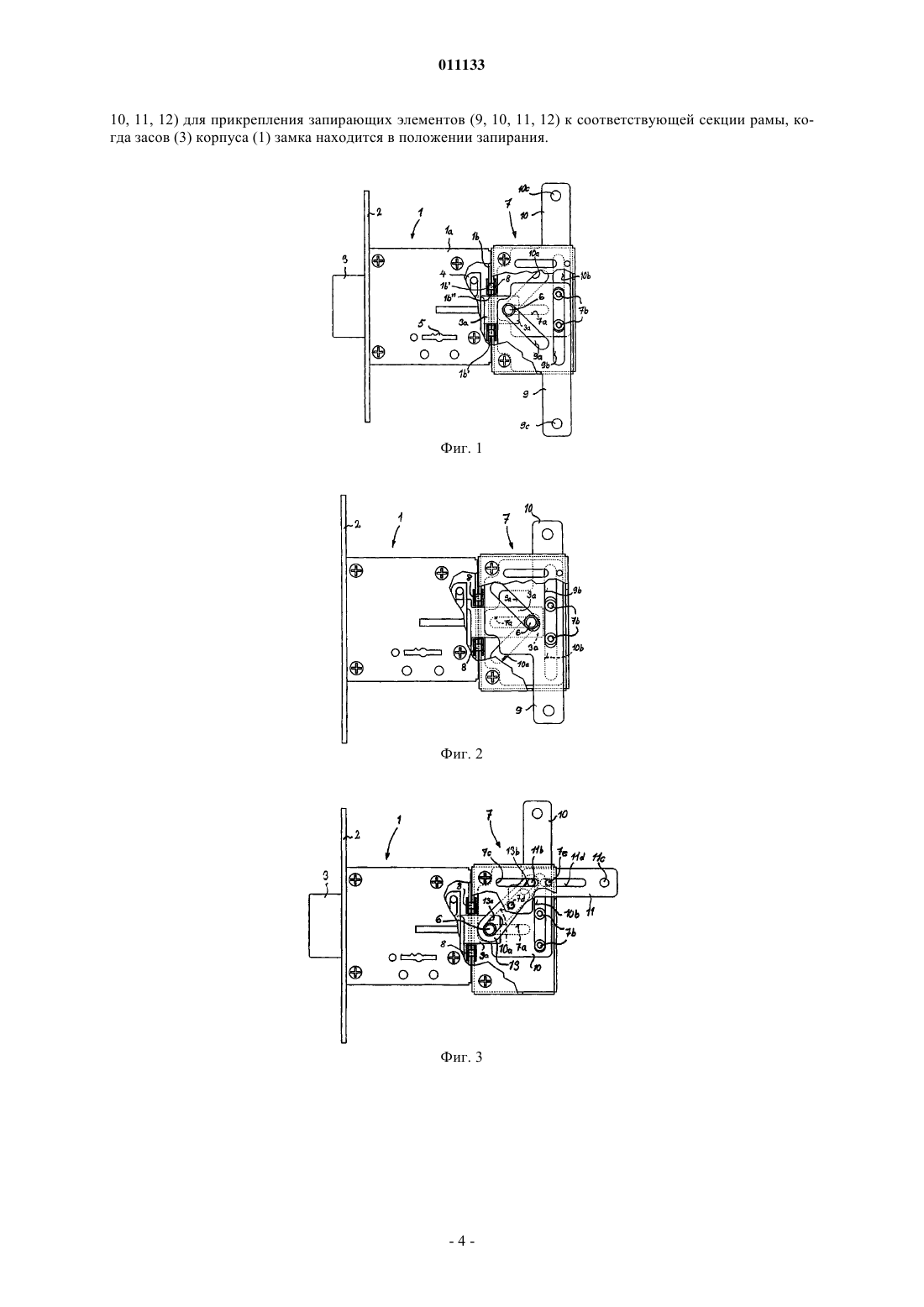

011133 Настоящее изобретение относится к замку с многоточечным запиранием для двери, крышки люка или чего-то подобного в соответствии с вводной частью по п.1, причем устройство включает корпус замка, который оснащен передней планкой, и по меньшей мере один засов, выдвигаемый через переднюю планку, и по меньшей мере один запирающий элемент для надежного прикрепления двери, крышки люка или чего-то подобного с рамой на противоположной стороне корпуса замка относительно передней планки. В зависимости от применения может существовать потребность в дверях, люках или в чем-то подобном для надежного прикрепления к их рамам также еще в другой точке, кроме как у передней планки корпуса замка. Примерами такого типа использования являются защитные двери и пожарные двери, которые для прочности преимущественно блокируются с рамой в нескольких точках. В новом применении известного устройства стало возможным выбрать такой корпус замка, который уже имеет запирающие засовы для соединения, например, с верхней рамой и нижней рамой, причем с засовами, которые запирают вместе с основным засовом корпуса замка, чтобы надежно соединить дверь или крышку люка с упомянутой рамой. Эти замки, в основном, являются специальными замками. При применении устройства, когда задача заключается в усовершенствовании назначения или в обеспечении большей безопасности впоследствии, возникнет необходимость заменить всю систему запирания двери, начиная от самого корпуса замка, что приводит к значительным затратам. Задача изобретения заключается в создании нового вида замкового устройства с многоточечным запиранием, при этом сводящего к минимуму проблемы, связанные с известным уровнем техники. В частности, задача настоящего изобретения состоит в создании устройства, с помощью которого первоначальный базовый корпус замка мог бы использоваться как в новых устройствах, так и с уже существующими устройствами, которые следует модернизировать для удовлетворения потребности во всевозможном запирании. Задача состоит также в том, чтобы суметь применить найденное решение к разным видам базовых корпусов замков независимо от того, приводятся ли они в действие, например, цилиндровым замком, или если собственно корпус замка также содержит в себе элементы реверсивного типа. Задача изобретения состоит также в создании недорогого запирающего устройства, имеющего простую конструкцию для использования в интересах удовлетворения различных потребностей. Задачи изобретения в основном достигнуты, как раскрыто в прилагаемом п.1, и более точно раскрыты в других пунктах. Согласно настоящему изобретению запирающий элемент установлен в отдельном запирающем узле, присоединяемом к корпусу замка. В дополнение устройство включает передающий усилие элемент, перемещаемый в соответствии с перемещениями засова, и выступающий через заднюю стенку корпуса замка для перемещения запирающего элемента между положением запирания и свободным положением (открытия). Таким образом, в соответствии с изобретением повышение стойкости, требуемое для двери или крышки люка с помощью многоточечного запирания, может быть выполнено простым способом с помощью корпуса одного единственного основного замка с минимальными изменениями присоединением к нему отдельного запирающего узла, посредством которого может осуществляться многоточечное запирание. На деле, упомянутый передающий усилие элемент может быть отдельным элементом в кинематическом соединении с засовом или может быть частью тела засова, перемещаемого внутри корпуса замка. Передающий усилие элемент предпочтительно снабжен направляющим штифтом, который устанавливается во взаимодействии с направляющим пазом запирающего элемента для направления перемещений деталей кинематической цепи запирающего элемента. В этом случае, направляющий паз далее устанавливается под косым углом относительно к деталям кинематической цепи передающего усилие элемента. Это решение применимо в устройствах, в которых дополнительное запирание включает раму,выше и/или ниже двери. Аналогично, в случае, когда запирание требуется также для противоположно-расположенной к двери раме относительно передней планки корпуса замка, тогда запирающий узел предпочтительно снабжен направляющим элементом, установленным шарнирно с передающим усилие элементом, при этом направляющий элемент устанавливается для направления перемещений запирающего элемента. Оба эти решения, если так требуется, могут применяться одновременно, посредством чего запирающий узел может предпочтительно обеспечиваться по меньшей мере двумя запирающими элементами, перемещаемыми в противоположных по отношению друг к другу рабочих направлениях. Отдельный запирающий узел дает возможность запирающему засову быть в соединении с каждым запирающим элементом для вхождения в зацепление с соответствующей частью рамы, тогда как засов корпуса замка находится в положении запирания. Крепление запирающего узла к корпусу замка предпочтительно обеспечивается размещением технологических отверстий для крепежных деталей в задней стенке рамы корпуса замка. Ниже следует пояснение к изобретению с приведением примера со ссылкой на прилагаемые чертежи, на которых изображено на фиг. 1 - упомянутое устройство в соответствии с настоящим изобретением с частичным разрезом, когда запирающие элементы находятся в положении запирания; на фиг. 2 - устройство в соответствии с фиг. 1, когда запирающие элементы находятся в свободном-1 011133 положении (открытия); на фиг. 3 - альтернативный вариант осуществления упомянутого устройства в соответствии с настоящим изобретением с частичным разрезом, когда запирающие элементы находятся в положении запирания; на фиг. 4 - устройство в соответствии с фиг. 3, когда запирающие элементы находятся в свободном положении (открытия); и на фиг. 5 - несколько альтернативных способов размещения в устройстве запирающих элементов в соответствии с настоящим изобретением. Ссылочная позиция 1 на чертежах относится к корпусу замка, содержащего в себе остов 1 а и переднюю планку 2. Корпус 1 снабжен засовом 3 и средствами для перемещения засова в его выдвинутое положение запирания (фиг. 1 и 2) и в задвинутое свободное положение засова обратно внутрь корпуса замка 1 (фиг. 3 и 4). Упомянутое изобретение может применяться для различных видов корпусов замков, где средства для запирания и перемещения засова являются давно известными и рассчитаны для данного корпуса замка. Поскольку они к тому же не являются относящимися собственно к настоящему изобретению, то они не описаны здесь более подробно. На фигурах показаны, только в качестве примера, реверсивные механизмы 4, которые могут быть с незначительной доработкой установлены внутри корпуса замка, причем такие реверсивные механизмы могут перемещаться с помощью не показанного здесь ключа, воздействующего через замочную скважину 5, так что они дают возможность перемещать упомянутый засов. Для упрощения, на фигурах не показаны, собственно, ни дверь, ни что-то подобное крышке люка, в которые устанавливается корпус замка, ни сама дверная рама. В соответствии с изобретением корпус 1 замка снабжен запирающим узлом 7, который посредством подходящих крепежных деталей прикрепляется к корпусу замка. В вариантах осуществления изобретения, согласно фигурам, для крепления используются ординарные соединительные штифты. Для этого в задней стенке 1b остова 1 а корпуса замка выполнены отверстия 1b'. В соответствии с настоящим изобретением данное решение основано на использовании передающего некоторое усилие элемента, перемещаемого назад и вперед внутри корпуса замка. В данном решении согласно фигурам этот передающий усилие элемент 3 а является телом засова 3 внутри корпуса замка, причем засова, выполненного в таких размерах, чтобы выдвигаться наружу из корпуса 1 замка через отверстие 1b" на задней стенке 1b. В торце передающего усилие элемента 3 а расположен направляющий штифт 6, который установлен для того, чтобы направлять один или несколько запирающих элементов 9,10, 11 или 12. Действующие запирающие засовы, которые находятся во взаимодействии с дверной рамой,поддерживаются и направляются этими элементами известным, как таковой, способом, и, вследствие этого, запирающие засовы также не включены в данном изображении. Передача усилия на запирающие засовы предусматривается посредством использования отверстий 9 а, 10 а, 11 а и 12 а в запирающих элементах. Запирающий узел 7 предусмотрен с направляющим пазом 7 а для направляющего штифта 6, чтобы направлять перемещения передающего усилие элемента 3 а. В соответствии с фиг. 1 и 2, запирающий узел 7 в упомянутом осуществлении выполнен с запирающим элементом 9 в соединении с нижней частью рамы (не показано) и с запирающим элементом 10 в соединении с верхней частью рамы (не показано). Эти запирающие элементы выполнены с соответствующими направляющими пазами 9 а и 10 а, которые находятся в кинематическом соединении с направляющим штифтом 6, и при этом они расположены под косым углом по отношению к направлению перемещения засова 3 и, таким образом, также к передающему усилие элементу 3 а. Так что перемещение передающего усилие элемента 3 а приводит к перемещению запирающих элементов 9 и 10 перпендикулярно к нему, а также к их перемещению между положением запирания, показанным по фиг. 1, и свободным положением, показанным по фиг. 2. Для направления перемещений запирающих элементов 9 и 10 у этих элементов есть соответствующие направляющие пазы 9b и 10b и, соответственно, в запирающем узле 7 расположены направляющие штифты 7b, которые при практическом использовании предпочтительно могут быть средствами крепления для остова запирающего узла 7. В соответствии с фиг. 3 и 4 запирающий элемент 9 заменен на запирающий элемент 11, который посредством запирающего засова, не показанного здесь, находится в соединении с вертикальной рамой(не показано) двери на противоположной по отношению к передней планке 2 стороне. Для перемещения запирающего элемента 11, направляющая 13 в запирающем узле 7 находится в шарнирном соединении с опорным шипом 7d, при этом направляющий паз 13 а, направляющая которого находится во взаимодействии с направляющим штифтом 6 и, соответственно, направляющий паз 13b, который направляет направляющий элемент 11 посредством находящегося там штифта 11b. Для направления перемещений запирающего элемента 11 штифту 11b задается направление от направляющего паза 7 с запирающего узла,и в дополнение, штифт 7 е запирающего узла находится во взаимодействии с направляющим пазом 11d запирающего элемента. Как следствие такой схемы действия, перемещение передающего усилие элемента 3 а приводит к перемещению запирающего элемента 11 в противоположном направлении, так что, как засов 3, так и запирающий элемент 11, одновременно находятся или в их положении запирания (блокирования) или их свободной позиции (разблокирования). На фиг. 5 а-5 е проиллюстрированы некоторые способы размещения запирающих элементов 9, 10, 11-2 011133 и/или 12. На практике максимально два запирающих элемента предпочтительно расположены вместе в запирающем узле. Это делается для обеспечения того, чтобы узел не стал слишком толстым для размещения в двери и возможно слишком тяжелым для использования, например, ключа через цилиндрический замок. В случае, если один единственный запирающий элемент является достаточным, то дополнительные запирающие элементы, таким образом, могут быть исключены из запирающего узла. Поскольку запирающий узел 7, как таковой, является симметричным по отношению к передающему усилие элементу 3 а, то узел может быть повернут, если требуется так, что тот же самый запирающий узел может использоваться для обеспечения того или иного соответствующего варианта выполнения по фиг. 5 а и 5b или, согласно соответствующим вариантам по фиг. 5d и 5 е. Как очевидно из приведенного выше описания, такая модификация традиционного корпуса замка,чтобы он подходил к устройству в соответствии с изобретением, не требует больше того, чем прикрепление запирающего узла одним или другим способом к корпусу замка и оснащения корпуса замка элементом, способного к перемещению назад и вперед в соответствии с передвижением засова для передачи усилия запирающему узлу для направления запирающих элементов. В осуществлениях, в соответствии с фигурами, в задней части остова корпуса замка выполнены отверстия 1b' для крепежных приспособлений запирающего узла, а также выполнено отверстие 1b" для передающего усилие элемента 3 а. Таким образом, решение является простым и модернизируемым. К настоящему изобретению не относится, выполняется ли запирание засова 3 перемещением реверсивных механизмов 1, приспособленных к корпусу замка, как изображено на фигурах, или, например,цилиндровым замковым механизмом, известным под таким именем, установленным на рабочей оси корпуса замка, откуда передача усилия на засов осуществляется ведомым механизмом и/или средствами передачи усилия, с которыми он соединен. Элементы, которые приводят в действие такого вида кинематическую цепь, могут использоваться, как таковые, для решения в соответствии с настоящим изобретением, также как и для обеспечения перемещения деталей кинематической цепи запирающих элементов в запирающем узле. Изобретение не ограничивается представленными вариантами осуществления изобретения, но некоторые изменения являются возможными без выхода за область притязаний, определяемой прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Замок с многоточечным запиранием для двери, крышки люка или чего-то подобного, содержащий корпус (1) замка, выполненный с передней планкой (2), и по меньшей мере один засов (3), перемещаемый через переднюю планку, и меньшей мере один запирающий элемент (9, 10, 11, 12) для крепления двери, крышки люка или чего-то подобного к раме с противоположной стороны корпуса (1) замка относительно передней планки (2), причем запирающий элемент (9, 10, 11, 12) расположен в отдельном запирающем узле (7), причем замок далее включает передающий усилие элемент (3 а), перемещаемый в соответствии с перемещениями засова (3) и проходящий через заднюю стенку (1b) корпуса замка для перемещения запирающего элемента (9, 10, 11, 12) между положением запирания и свободным положением, отличающийся тем, что задняя стенка (1b) остова (1 а) корпуса (1) замка выполнена с отверстиями(1b'), а запирающий узел (7) прикреплен к корпусу (1) замка посредством крепежных деталей (8), расположенных в отверстиях (1b'). 2. Замок с многоточечным запиранием по п.1, отличающийся тем, что передающий усилие элемент(3 а) является отдельным элементом кинематического соединения с засовом (3). 3. Замок с многоточечным запиранием по п.1, отличающийся тем, что передающий усилие элемент(3 а) является частью тела засова, передвигаемого внутри корпуса (1) замка. 4. Замок с многоточечным запиранием по любому из предшествующих пунктов, отличающийся тем, что передающий усилие элемент (3 а) выполнен с направляющим штифтом (6), установленным во взаимодействии с направляющим пазом (9 а, 10 а) запирающего элемента (9, 10) для направления перемещения запирающего элемента (9, 10). 5. Замок с многоточечным запиранием по п.4, отличающийся тем, что направляющий паз (9 а, 10 а) выполнен под косым углом относительно движений для передачи усилия передающего усилие элемента(3 а). 6. Замок с многоточечным запиранием по любому из предшествующих пунктов, отличающийся тем, что запирающий узел (7) выполнен с направляющим элементом (13), находящимся в шарнирном соединении с передающим усилие элементом (3 а), причем направляющий элемент установлен с возможностью направления перемещений деталей кинематической цепи запирающего элемента (11, 12). 7. Замок с многоточечным запиранием по любому из предшествующих пунктов, отличающийся тем, что запирающий узел (7) выполнен по меньшей мере с двумя запирающими элементами (9, 10, 11,12), перемещаемыми в разных операционных направлениях. 8. Замок с многоточечным запиранием по любому из предшествующих пунктов, отличающийся тем, что запирающий засов выполнен с возможностью соединения с каждым запирающим элементом (9,-3 011133 10, 11, 12) для прикрепления запирающих элементов (9, 10, 11, 12) к соответствующей секции рамы, когда засов (3) корпуса (1) замка находится в положении запирания.
