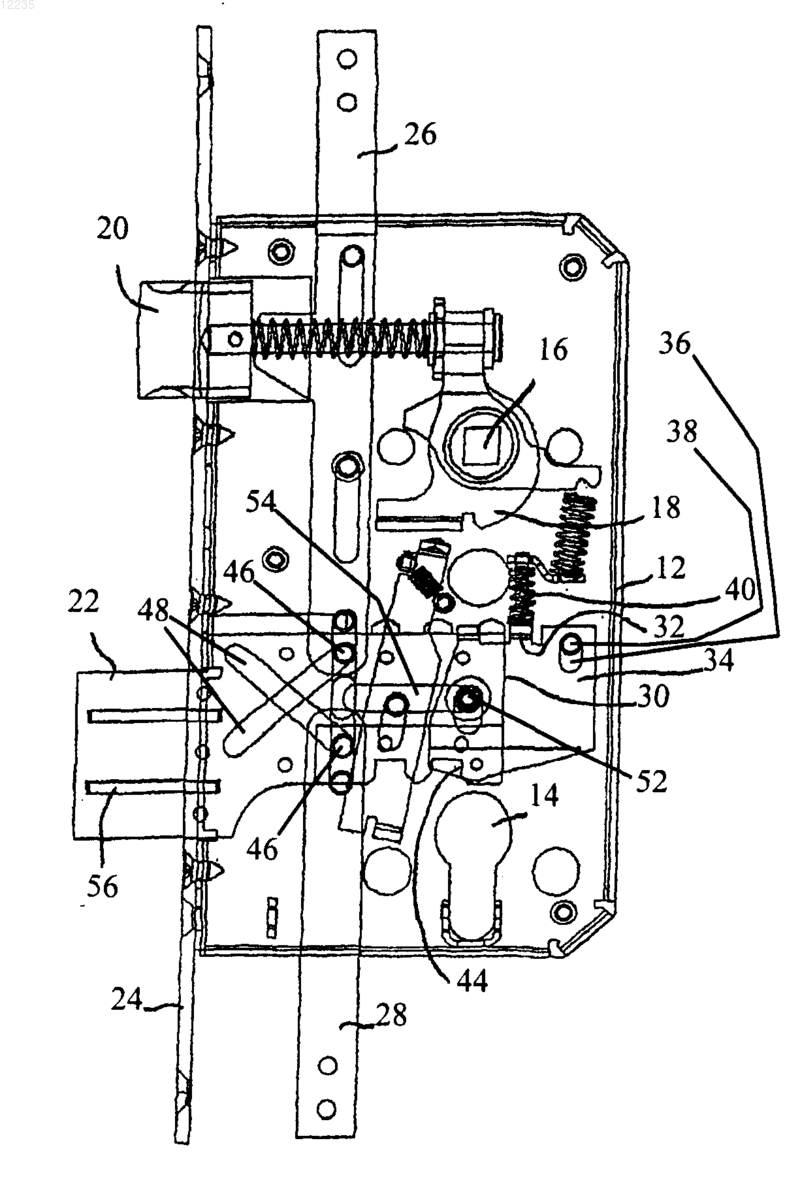

Врезной замок и стопорный элемент сцепления

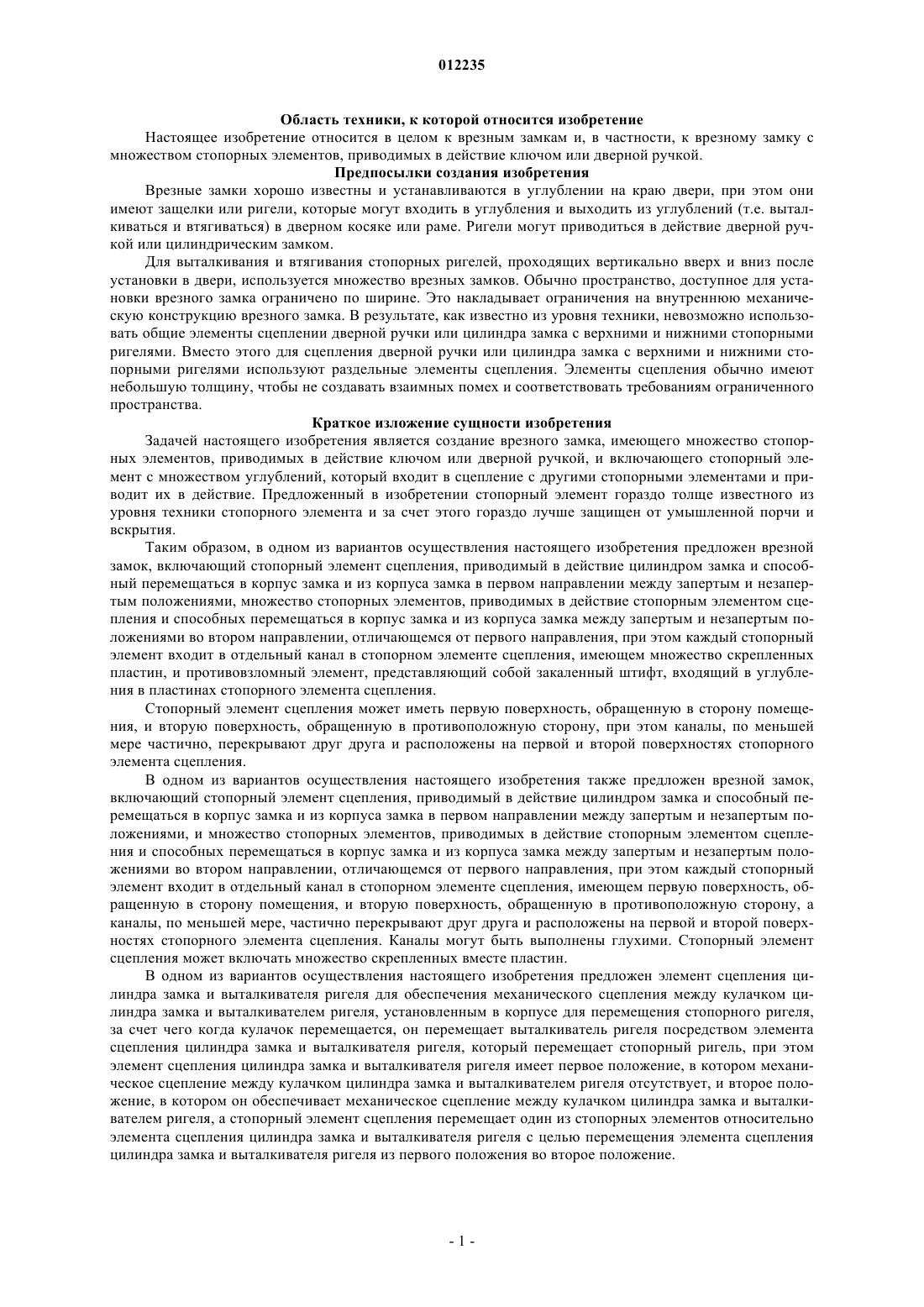

012235 Область техники, к которой относится изобретение Настоящее изобретение относится в целом к врезным замкам и, в частности, к врезному замку с множеством стопорных элементов, приводимых в действие ключом или дверной ручкой. Предпосылки создания изобретения Врезные замки хорошо известны и устанавливаются в углублении на краю двери, при этом они имеют защелки или ригели, которые могут входить в углубления и выходить из углублений (т.е. выталкиваться и втягиваться) в дверном косяке или раме. Ригели могут приводиться в действие дверной ручкой или цилиндрическим замком. Для выталкивания и втягивания стопорных ригелей, проходящих вертикально вверх и вниз после установки в двери, используется множество врезных замков. Обычно пространство, доступное для установки врезного замка ограничено по ширине. Это накладывает ограничения на внутреннюю механическую конструкцию врезного замка. В результате, как известно из уровня техники, невозможно использовать общие элементы сцеплении дверной ручки или цилиндра замка с верхними и нижними стопорными ригелями. Вместо этого для сцепления дверной ручки или цилиндра замка с верхними и нижними стопорными ригелями используют раздельные элементы сцепления. Элементы сцепления обычно имеют небольшую толщину, чтобы не создавать взаимных помех и соответствовать требованиям ограниченного пространства. Краткое изложение сущности изобретения Задачей настоящего изобретения является создание врезного замка, имеющего множество стопорных элементов, приводимых в действие ключом или дверной ручкой, и включающего стопорный элемент с множеством углублений, который входит в сцепление с другими стопорными элементами и приводит их в действие. Предложенный в изобретении стопорный элемент гораздо толще известного из уровня техники стопорного элемента и за счет этого гораздо лучше защищен от умышленной порчи и вскрытия. Таким образом, в одном из вариантов осуществления настоящего изобретения предложен врезной замок, включающий стопорный элемент сцепления, приводимый в действие цилиндром замка и способный перемещаться в корпус замка и из корпуса замка в первом направлении между запертым и незапертым положениями, множество стопорных элементов, приводимых в действие стопорным элементом сцепления и способных перемещаться в корпус замка и из корпуса замка между запертым и незапертым положениями во втором направлении, отличающемся от первого направления, при этом каждый стопорный элемент входит в отдельный канал в стопорном элементе сцепления, имеющем множество скрепленных пластин, и противовзломный элемент, представляющий собой закаленный штифт, входящий в углубления в пластинах стопорного элемента сцепления. Стопорный элемент сцепления может иметь первую поверхность, обращенную в сторону помещения, и вторую поверхность, обращенную в противоположную сторону, при этом каналы, по меньшей мере частично, перекрывают друг друга и расположены на первой и второй поверхностях стопорного элемента сцепления. В одном из вариантов осуществления настоящего изобретения также предложен врезной замок,включающий стопорный элемент сцепления, приводимый в действие цилиндром замка и способный перемещаться в корпус замка и из корпуса замка в первом направлении между запертым и незапертым положениями, и множество стопорных элементов, приводимых в действие стопорным элементом сцепления и способных перемещаться в корпус замка и из корпуса замка между запертым и незапертым положениями во втором направлении, отличающемся от первого направления, при этом каждый стопорный элемент входит в отдельный канал в стопорном элементе сцепления, имеющем первую поверхность, обращенную в сторону помещения, и вторую поверхность, обращенную в противоположную сторону, а каналы, по меньшей мере, частично перекрывают друг друга и расположены на первой и второй поверхностях стопорного элемента сцепления. Каналы могут быть выполнены глухими. Стопорный элемент сцепления может включать множество скрепленных вместе пластин. В одном из вариантов осуществления настоящего изобретения предложен элемент сцепления цилиндра замка и выталкивателя ригеля для обеспечения механического сцепления между кулачком цилиндра замка и выталкивателем ригеля, установленным в корпусе для перемещения стопорного ригеля,за счет чего когда кулачок перемещается, он перемещает выталкиватель ригеля посредством элемента сцепления цилиндра замка и выталкивателя ригеля, который перемещает стопорный ригель, при этом элемент сцепления цилиндра замка и выталкивателя ригеля имеет первое положение, в котором механическое сцепление между кулачком цилиндра замка и выталкивателем ригеля отсутствует, и второе положение, в котором он обеспечивает механическое сцепление между кулачком цилиндра замка и выталкивателем ригеля, а стопорный элемент сцепления перемещает один из стопорных элементов относительно элемента сцепления цилиндра замка и выталкивателя ригеля с целью перемещения элемента сцепления цилиндра замка и выталкивателя ригеля из первого положения во второе положение.-1 012235 Элемент сцепления цилиндра замка и выталкивателя ригеля может быть рассчитан на прямолинейное и вращательное движение. Элемент сцепления цилиндра замка и выталкивателя ригеля может быть установлен на шарнирной опоре, при этом его поворот может быть ограничен смещающим устройством,а его прямолинейное движение может быть ограничено штифтом, входящим в прорезь в элементе сцепления цилиндра замка и выталкивателя ригеля. В одном из вариантов осуществления настоящего изобретения также предложен врезной замок,включающий стопорный элемент сцепления, приводимый в действие цилиндром замка и способный перемещаться в корпус замка и из корпуса замка в первом направлении между запертым и незапертым положениями, и множество стопорных элементов, приводимых в действие стопорным элементом сцепления и способных перемещаться в корпус замка и из корпуса замка между запертым и незапертым положениями во втором направлении, отличающемся от первого направления, при этом каждый стопорный элемент входит в отдельный канал в стопорном элементе сцепления, имеющем первый участок, выступающий за корпус замка, и второй участок, не выступающий за корпус замка, а толщина первого участка стопорного элемента сцепления не более чем в два раза превышает толщину второго участка. Например,толщина первого участка может быть примерно равна толщине второго участка. Краткое описание чертежей С целью обеспечения более полного понимания настоящего изобретения далее оно подробно описано со ссылкой на чертежи, на которых: на фиг. 1 показано упрощенное наглядное изображение с частичным вырезом врезного замка в запертом положении, сконструированного и действующего согласно одному из вариантов осуществления настоящего изобретения; на фиг. 2 и 3 - соответственно, упрощенное наглядное изображение и изображение с частичным вырезом стопорного элемента сцепления показанного на фиг. 1 врезного замка, сконструированного и действующего согласно одному из вариантов осуществления настоящего изобретения; на фиг. 4 А и 4 Б - соответственно, упрощенное наглядное изображение с частичным вырезом и увеличенное изображение показанного на фиг. 1 врезного замка, у которого цилиндр повернут в положение,в котором вертикальные стопорные элементы врезного замка частично втянуты, при этом один из вертикальных стопорных элементов еще не вошел к контакт с элементом сцепления цилиндра замка и выталкивателя ригеля; на фиг. 5 - упрощенное наглядное изображение с частичным вырезом показанного на фиг. 1 врезного замка, у которого цилиндр более сильно повернут в положение, в котором вертикальные стопорные элементы врезного замка еще более сильно втянуты, при этом один из вертикальных стопорных элементов вошел в контакт с элементом сцепления цилиндра замка и выталкивателя ригеля; на фиг. 6 - упрощенное наглядное изображение с частичным вырезом показанного на фиг. 1 врезного замка, у которого цилиндр повернут еще более сильно в положение, в котором вертикальные стопорные элементы врезного замка еще более сильно втянуты, при этом один из вертикальных стопорных элементов переместил элемент сцепления цилиндра замка и выталкивателя ригеля в положение для приведения в действие выталкивателя ригеля; на фиг. 7 - упрощенное наглядное изображение с частичным вырезом показанного на фиг. 1 врезного замка, у которого цилиндр повернут еще на один оборот для приведения в действие выталкивателя ригеля посредством элемента сцепления цилиндра замка и выталкивателя ригеля. Подробное описание вариантов осуществления Рассмотрим фиг. 1, на которой проиллюстрирован врезной замок 10, сконструированный и действующий согласно предпочтительному варианту осуществления настоящего изобретения. Врезной замок 10 может включать корпус 12, в котором помещается замковое устройство, приводимое в действие механическим цилиндром 14 или ручкой (не показанной), входящей в зацепление с(обычно, но не обязательно квадратным) отверстием 16 оси толкателя 18 ригеля. Врезной замок 10 предпочтительно представляет собой многоригельный замок, т.е. имеет множество стопорных ригелей и/или защелок. Несмотря на то что в настоящем изобретении может использоваться любое число стопорных ригелей и/или защелок, в проиллюстрированном варианте осуществления врезной замок 10 имеет защелку 20 и прямоугольный или запорный ригель 22, выступающий за переднюю панель 24. Поскольку, как описано далее, запорный ригель 22 служит стопорным элементом сцепления, в дальнейшем он также именуется стопорным элементом 22 сцепления. Кроме того, в проиллюстрированном варианте осуществления показаны два стопорных болта 26 и 28 (также именуемых стопорными элементами), способных перемещаться в вертикальном направлении вдоль отвесной двери. Элементы 20, 22, 26 и 28 способны входить в зацепление в разнообразными запирающими устройствами, установленными в двери и используемыми для запирания двери, при этом такие устройства хорошо известны из техники, поэтому специалист в данной области не нуждается в их дальнейшем описании.-2 012235 В запертом положении, показанном на фиг. 1, запорный ригель 22 не может быть вдавлен в корпус 12 (показанный справа на фиг. 1), поскольку внутренний край 30 (правая сторона запорного ригеля 22 на фиг. 1) примыкает к выступу 32 фрикционного диска 34. Фрикционный диск 34 имеет прорезь 36, в которую входит штифт 38. Фрикционный диск 34 смещен смещающим устройством 40 (например, цилиндрической пружиной), способным противодействовать движению фрикционного диска 34 вверх, как это показано на фиг. 1. Когда в замочную скважину цилиндра 14 замка вставляют соответствующий ключ(не показанный) и поворачивают ключ в стакане цилиндра 14 замка, кулачок 42 цилиндра 14 замка поворачивается. Кулачок 42 ударяется о нижнюю часть фрикционного диска 34 и перемещает фрикционный диск вверх (как показано на фиг. 1), преодолевая усилие смещающего устройства 40, за счет чего выступ смещается в сторону от стопорного элемента 22 сцепления. При дальнейшем повороте стакана кулачок 42 входит в зацепление с углублением 44 в стопорном элементе 22 сцепления и позволяет стопорному элементу 22 сцепления войти внутрь корпуса 12 в незапертое положение. Стопорные болты 26 и 28 могут быть соединены со стопорным элементом 22 сцепления, например,штифтами 46, которые входят в отдельные каналы 48 в стопорном элементе 22 сцепления. Как показано на фиг. 2 и 3, стопорный элемент 22 сцепления имеет первую поверхность 22 А, обращенную в сторону помещения, и вторую поверхность 22 В, обращенную в противоположную сторону. Каналы 48, по меньшей мере частично, перекрывают друг друга и расположены на первой и второй поверхностях 22 А и 22 В. За счет этого каналы 48 не мешают друг другу, и каждый из них может приводить в действие собственный стопорный болт (26 или 28), экономя тем самым пространство. Следует отметить, что каждый канал 48 может быть выполнен глухим, т.е. не проходить насквозь до другой поверхности стопорного элемента 22 сцепления. Как показано на фиг. 2 и 3, конструкция стопорного элемента 22 сцепления включает множество пластин, скрепленных клепками или сваркой или любым другим соответствующим способом. В качестве альтернативы, изобретение не ограничено данной конструкцией, и стопорный элемент 22 сцепления может быть выполнен в виде цельной конструкции (например, методом обработки на станке, ковки, литья или порошковой металлургии). По мере того, как стопорный элемент 22 сцепления постепенно входит внутрь корпуса 12 в незапертое положение (справа, как показано на фиг. 1), стопорные болты 26 и 28 постепенно входят в корпус 12 под действием штифтов 46, перемещающихся внутри каналов 48. В зависимости от применения стопорный элемент 22 сцепления может входить внутрь корпуса 12 в результате одного поворота цилиндра 14 замка или нескольких поворотов цилиндра 14 замка. Как показано на фиг. 2 и 3, стопорный элемент 22 сцепления может иметь несколько углублений 44, и при каждом повороте цилиндра 14 замка кулачок 42 входит в зацепление с еще одним углублением 44, постепенно перемещая стопорный элемент 22 сцепления дальше внутрь корпуса 12. Аналогичным образом, стопорный элемент 22 сцепления может иметь углубления 50 для последовательного вхождения в зацепление с выступом 32 при каждом повороте цилиндра 14 замка и прекращения перемещения стопорного элемента 22 сцепления. Перемещение стопорного элемента 22 сцепления в горизонтальном направлении, как это показано на фиг. 1, может быть ограничено штифтом 52, который входит в канавку 54 в стопорном элементе 22 сцепления. Как показано на фиг. 3, стопорный элемент 22 сцепления может быть снабжен противовзломными элементами 56, включающими без ограничения закаленные штифты, входящие в углубления или отверстия 58 в пластинах стопорного элемента 22 сцепления. Противовзломные элементы 56 затрудняют распиливание или иную попытку вскрытия стопорного элемента 22 сцепления с целью несанкционированного доступа в помещение. За счет наличия множества пластин у стопорного элемента 22 сцепления облегчается формирование углублений или отверстий 58 и монтаж противовзломного элемента 56 и снижается стоимость изготовления и монтажа. Как показано на фиг. 2, стопорный элемент 22 сцепления имеет первый участок 23, выступающий за корпус 12 замка, и второй участок 25, не выступающий за корпус 12 замка. В отличие от известных из уровня техники замков, у которых толщина первого участка значительно больше толщины второго участка, в настоящем изобретении толщина первого участка 23 не более чем в два раза превышает толщину второго участка 25. Например, толщина первого участка 23 может быть примерно равна толщине второго участка 25. За счет этого можно существенно улучшить защищенность стопорного элемента 22 сцепления от взлома. Дополнительно рассмотрим фиг. 4. Врезной замок 10 может включать элемент 60 сцепления цилиндра замка и выталкивателя болта, который может быть установлен на шарнирной опоре 62, при этом его поворот может быть ограничен смещающим устройством 64 (например, цилиндрической пружиной). Прямолинейное движение элемента 60 сцепления цилиндра замка и выталкивателя болта может быть ограничено штифтом 66, входящим в прорезь 68 в элементе 60 сцепления цилиндра замка и выталкивателя ригеля. Таким образом, элемент 60 сцепления цилиндра замка и выталкивателя болта способен осуществлять прямолинейное и вращательное движение. Расположенный на нижнем конце элемента 60 сцепления цилиндра замка и выталкивателя болта выступ 70 может входить в зацепление с кулачком 42 (как это описано далее).-3 012235 В показанном на фиг. 4 положении цилиндр 14 замка повернут таким образом, что вертикальные стопорные элементы 26 и 28 (элемент 28 не показан на фиг. 4) частично втянуты. Стопорный элемент 26 еще не вошел в контакт с элементом 60 сцепления цилиндра замка и выталкивателя ригеля. Рассмотрим фиг. 5. Цилиндр 14 замка более сильно повернут в положение, в котором стопорный элемент 26 еще более сильно втянут, при этом стопорный элемент 26 вошел в контакт с элементом сцепления цилиндра замка и выталкивателя ригеля и начал его поворачивать. Рассмотрим фиг. 6. Цилиндр 14 замка повернут еще более сильно в положение, в котором стопорный элемент 26 еще более сильно втянут, при этом стопорный элемент 26 повернул элемент 60 сцепления цилиндра замка и выталкивателя ригеля в положение для приведения в действие выталкивателя 18 ригеля. В этом положении элемент 60 сцепления цилиндра замка и выталкивателя болта проходит в целом параллельно стопорному элементу 26. Рассмотрим фиг. 7. Цилиндр 14 замка повернут еще на один оборот для приведения в действие выталкивателя 18 ригеля посредством элемента 60 сцепления цилиндра замка и выталкивателя ригеля. В частности, в проиллюстрированном не ограничивающем изобретение варианте осуществления кулачок 42 ударяется о выступ 70 и толкает элемент 60 сцепления цилиндра замка и выталкивателя болта в направлении запорной планки 72 выталкивателя 18 ригеля. В результате этого выталкиватель 18 ригеля поворачивается, а защелка 20 втягивается внутрь корпуса 12. Специалист в данной области примет во внимание, что настоящее изобретение не ограничено тем,что конкретно проиллюстрировано и описано выше. В объем настоящего изобретения входят комбинации и подкомбинации описанных выше признаков, а также неизвестные из уровня техники их усовершенствования и варианты, которые мог бы предложить специалист в данной области по прочтении вышеизложенного описания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Врезной замок (10), включающий стопорный элемент сцепления (22), приводимый в действие цилиндром замка (14) и способный перемещаться в корпус замка и из корпуса замка (12) в первом направлении между запертым и незапертым положениями,множество стопорных элементов (26, 28), приводимых в действие упомянутым стопорным элементом сцепления (22) и способных перемещаться в упомянутый корпус замка (12) и из упомянутого корпуса замка (12) между запертым и незапертым положениями во втором направлении, отличающемся от упомянутого первого направления, при этом каждый стопорный элемент (26, 28) входит в отдельный канал (48), сформированный в упомянутом стопорном элементе сцепления (22),при этом упомянутый стопорный элемент сцепления (22) включает множество скрепленных вместе пластин, а противовзломный элемент (56) включает закаленный штифт, входящий в углубления (58),сформированные в пластинах упомянутого стопорного элемента сцепления (22). 2. Врезной замок (10) по п.1, отличающийся тем, что упомянутый стопорный элемент сцепления(22) имеет первую поверхность, обращенную в сторону помещения, и вторую поверхность, обращенную в противоположную сторону, при этом каналы (48), по меньшей мере, частично перекрывают друг друга и сформированы на первой и второй поверхностях упомянутого стопорного элемента сцепления (22). 3. Врезной замок (10) по п.2, отличающийся тем, что упомянутые каналы (48) выполнены глухими. 4. Врезной замок (10) по любому из пп.1-3, дополнительно включающий элемент сцепления цилиндра замка и выталкивателя ригеля (60), обеспечивающий механическое сцепление между кулачком (42) упомянутого цилиндра замка (14) и выталкивателем ригеля (18), установленным в упомянутом корпусе для перемещения стопорного ригеля (20), за счет чего, когда упомянутый кулачок (42) перемещается, он перемещает упомянутый выталкиватель ригеля (18) посредством упомянутого элемента сцепления цилиндра замка и выталкивателя ригеля (60), который перемещает упомянутый стопорный ригель (20), при этом упомянутый элемент сцепления цилиндра замка и выталкивателя ригеля (60) имеет первое положение, в котором механическое сцепление между кулачком (42) упомянутого цилиндра замка (14) и выталкивателем ригеля (18) отсутствует, и второе положение, в котором он обеспечивает механическое сцепление между кулачком (42) упомянутого цилиндра замка и выталкивателем ригеля (18), а упомянутый стопорный элемент сцепления (22) перемещает один из упомянутых стопорных элементов (26, 28) относительно элемента сцепления цилиндра замка и выталкивателя ригеля (60) для перемещения упомянутого элемента сцепления цилиндра замка и выталкивателя ригеля (60) из первого положения во второе положение. 5. Врезной замок (10) по п.4, отличающийся тем, что упомянутый элемент сцепления цилиндра замка и выталкивателя ригеля (60) рассчитан на прямолинейное и вращательное движение. 6. Врезной замок (10) по п.4 или 5, отличающийся тем, что упомянутый элемент сцепления цилиндра замка и выталкивателя ригеля (60) шарнирно установлен на шарнирной опоре (62), при этом его поворот ограничен смещающим устройством (64), а его прямолинейное движение ограничено штифтом (66),-4 012235 входящим в паз (68), сформированный в упомянутом элементе сцепления цилиндра замка и выталкивателя ригеля (60). 7. Врезной замок (10) по любому из пп.1-6, отличающийся тем, что упомянутый стопорный элемент сцепления (22) имеет первый участок, выступающий за упомянутый корпус замка (12), и второй участок,не выступающий за упомянутый корпус замка (12), при этом толщина упомянутого первого участка упомянутого стопорного элемента сцепления (22) не более чем в два раза превышает толщину второго участка. 8. Врезной замок (10) по п.7, отличающийся тем, что толщина упомянутого первого участка упомянутого стопорного элемента сцепления (22) примерно равна толщине второго участка.
