Ручное упаковочное устройство

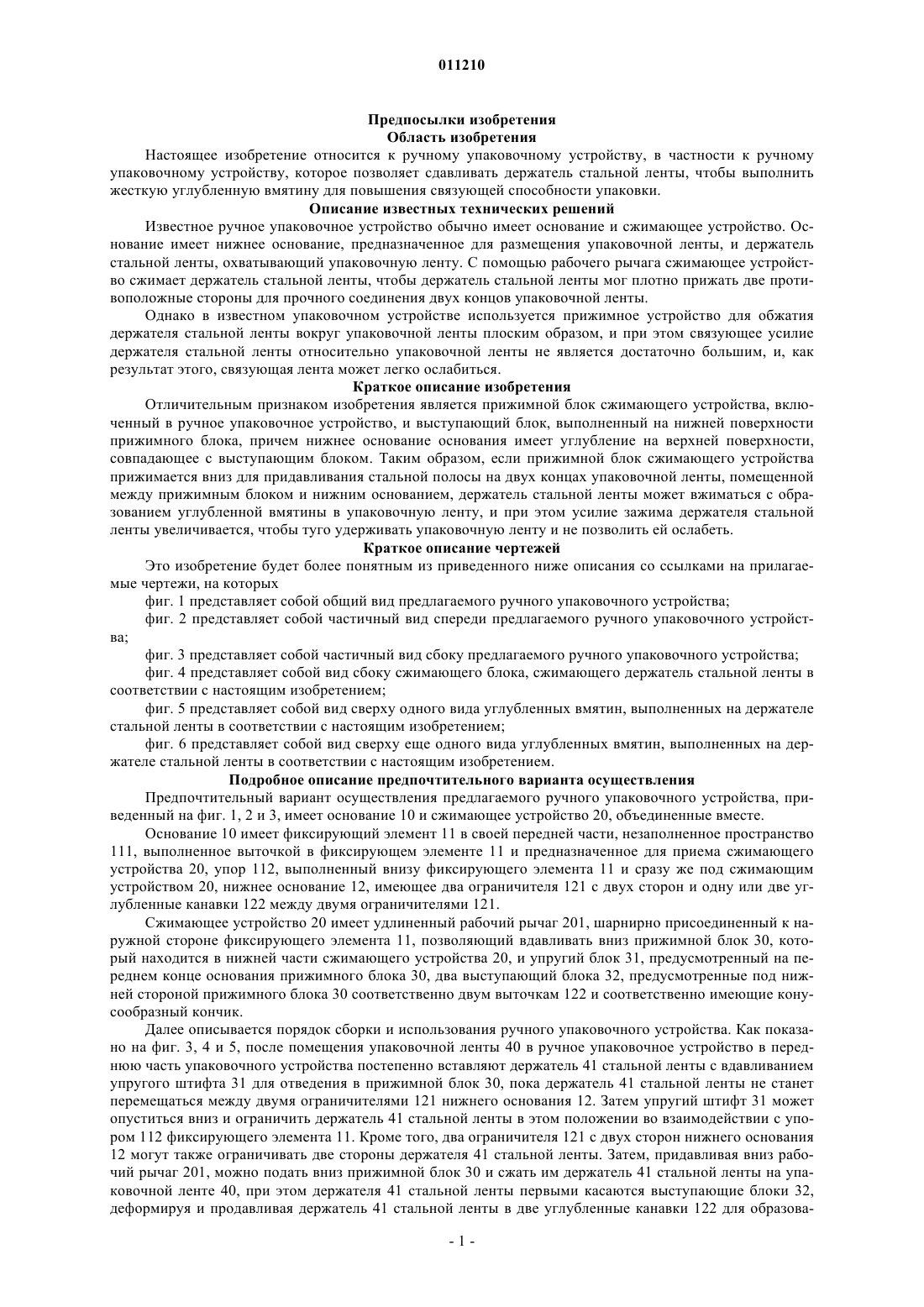

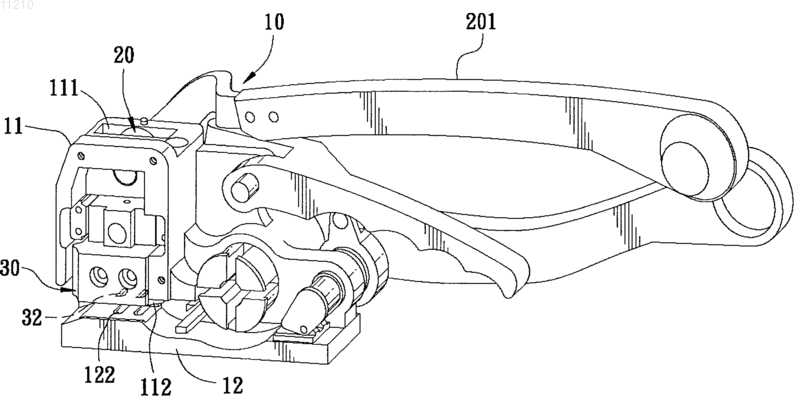

011210 Предпосылки изобретения Область изобретения Настоящее изобретение относится к ручному упаковочному устройству, в частности к ручному упаковочному устройству, которое позволяет сдавливать держатель стальной ленты, чтобы выполнить жесткую углубленную вмятину для повышения связующей способности упаковки. Описание известных технических решений Известное ручное упаковочное устройство обычно имеет основание и сжимающее устройство. Основание имеет нижнее основание, предназначенное для размещения упаковочной ленты, и держатель стальной ленты, охватывающий упаковочную ленту. С помощью рабочего рычага сжимающее устройство сжимает держатель стальной ленты, чтобы держатель стальной ленты мог плотно прижать две противоположные стороны для прочного соединения двух концов упаковочной ленты. Однако в известном упаковочном устройстве используется прижимное устройство для обжатия держателя стальной ленты вокруг упаковочной ленты плоским образом, и при этом связующее усилие держателя стальной ленты относительно упаковочной ленты не является достаточно большим, и, как результат этого, связующая лента может легко ослабиться. Краткое описание изобретения Отличительным признаком изобретения является прижимной блок сжимающего устройства, включенный в ручное упаковочное устройство, и выступающий блок, выполненный на нижней поверхности прижимного блока, причем нижнее основание основания имеет углубление на верхней поверхности,совпадающее с выступающим блоком. Таким образом, если прижимной блок сжимающего устройства прижимается вниз для придавливания стальной полосы на двух концах упаковочной ленты, помещенной между прижимным блоком и нижним основанием, держатель стальной ленты может вжиматься с образованием углубленной вмятины в упаковочную ленту, и при этом усилие зажима держателя стальной ленты увеличивается, чтобы туго удерживать упаковочную ленту и не позволить ей ослабеть. Краткое описание чертежей Это изобретение будет более понятным из приведенного ниже описания со ссылками на прилагаемые чертежи, на которых фиг. 1 представляет собой общий вид предлагаемого ручного упаковочного устройства; фиг. 2 представляет собой частичный вид спереди предлагаемого ручного упаковочного устройства; фиг. 3 представляет собой частичный вид сбоку предлагаемого ручного упаковочного устройства; фиг. 4 представляет собой вид сбоку сжимающего блока, сжимающего держатель стальной ленты в соответствии с настоящим изобретением; фиг. 5 представляет собой вид сверху одного вида углубленных вмятин, выполненных на держателе стальной ленты в соответствии с настоящим изобретением; фиг. 6 представляет собой вид сверху еще одного вида углубленных вмятин, выполненных на держателе стальной ленты в соответствии с настоящим изобретением. Подробное описание предпочтительного варианта осуществления Предпочтительный вариант осуществления предлагаемого ручного упаковочного устройства, приведенный на фиг. 1, 2 и 3, имеет основание 10 и сжимающее устройство 20, объединенные вместе. Основание 10 имеет фиксирующий элемент 11 в своей передней части, незаполненное пространство 111, выполненное выточкой в фиксирующем элементе 11 и предназначенное для приема сжимающего устройства 20, упор 112, выполненный внизу фиксирующего элемента 11 и сразу же под сжимающим устройством 20, нижнее основание 12, имеющее два ограничителя 121 с двух сторон и одну или две углубленные канавки 122 между двумя ограничителями 121. Сжимающее устройство 20 имеет удлиненный рабочий рычаг 201, шарнирно присоединенный к наружной стороне фиксирующего элемента 11, позволяющий вдавливать вниз прижимной блок 30, который находится в нижней части сжимающего устройства 20, и упругий блок 31, предусмотренный на переднем конце основания прижимного блока 30, два выступающий блока 32, предусмотренные под нижней стороной прижимного блока 30 соответственно двум выточкам 122 и соответственно имеющие конусообразный кончик. Далее описывается порядок сборки и использования ручного упаковочного устройства. Как показано на фиг. 3, 4 и 5, после помещения упаковочной ленты 40 в ручное упаковочное устройство в переднюю часть упаковочного устройства постепенно вставляют держатель 41 стальной ленты с вдавливанием упругого штифта 31 для отведения в прижимной блок 30, пока держатель 41 стальной ленты не станет перемещаться между двумя ограничителями 121 нижнего основания 12. Затем упругий штифт 31 может опуститься вниз и ограничить держатель 41 стальной ленты в этом положении во взаимодействии с упором 112 фиксирующего элемента 11. Кроме того, два ограничителя 121 с двух сторон нижнего основания 12 могут также ограничивать две стороны держателя 41 стальной ленты. Затем, придавливая вниз рабочий рычаг 201, можно подать вниз прижимной блок 30 и сжать им держатель 41 стальной ленты на упаковочной ленте 40, при этом держателя 41 стальной ленты первыми касаются выступающие блоки 32,деформируя и продавливая держатель 41 стальной ленты в две углубленные канавки 122 для образова-1 011210 ния углубленных вмятин 411, тем самым увеличивая связующее усилие держателя 41 стальной ленты относительно упаковочной ленты 40. На фиг. 5 показаны углубленные вмятины 411 прямоугольной формы, но они могут иметь форму и двух колечек, выполненную выступающими блоками 32 в виде столбика, и двумя углублениями 122 в виде кольцевых канавок, как показано на фиг. 6. Большим преимуществом изобретения является то, что упаковочная лента, связанная держателем стальной ленты, никогда не сможет ослабиться, даже при прикладывании большого усилия вытягивания,поскольку ее два конца жестко охвачены держателем стальной ленты и дополнительно удерживаются углубленными вмятинами в упаковочной ленте. Хотя выше описан предпочтительный вариант осуществления изобретения, ясно, что возможны различные изменения, и прилагаемая формула изобретения предназначена для охвата всех таких изменений в пределах сущности и объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ручное упаковочное устройство, содержащее основание, фиксирующий элемент, выполненный в передней части указанного основания, причем указанное основание имеет нижнее основание, выполненное в его нижней части, причем указанный фиксирующий элемент имеет незаполненное пространство,выполненное выточкой, сжимающее устройство, установленное в указанном незаполненном пространстве, причем указанное сжимающее устройство имеет удлиненный рабочий рычаг, своим внутренним концом шарнирно присоединенный к стенке указанного фиксирующего элемента, причем указанное сжимающее устройство имеет также прижимной блок, вдавливаемый вниз указанным удлиненным рабочим рычагом, отличающееся тем, что указанный прижимной блок имеет по меньшей мере один выступающий блок, выполненный на его нижней поверхности в заданном месте, причем указанное нижнее основание имеет углубление на своей верхней поверхности, совпадающее с указанным выступающим блоком. 2. Ручное упаковочное устройство по п.1, отличающееся тем, что указанный выступающий блок является прямоугольным и имеет конусообразный кончик и указанное углубление указанного нижнего основания выполнено прямоугольной формы соответственно указанному выступающему блоку. 3. Ручное упаковочное устройство по п.1, отличающееся тем, что указанный выступающий блок находится внутри указанного прижимного блока.
