Применение сополимера, содержащего по меньшей мере одну привитую алкокси- или гидроксиполиалкиленгликолевую группу, в качестве агента, улучшающего активацию оптического отбеливания, и получаемые продукты

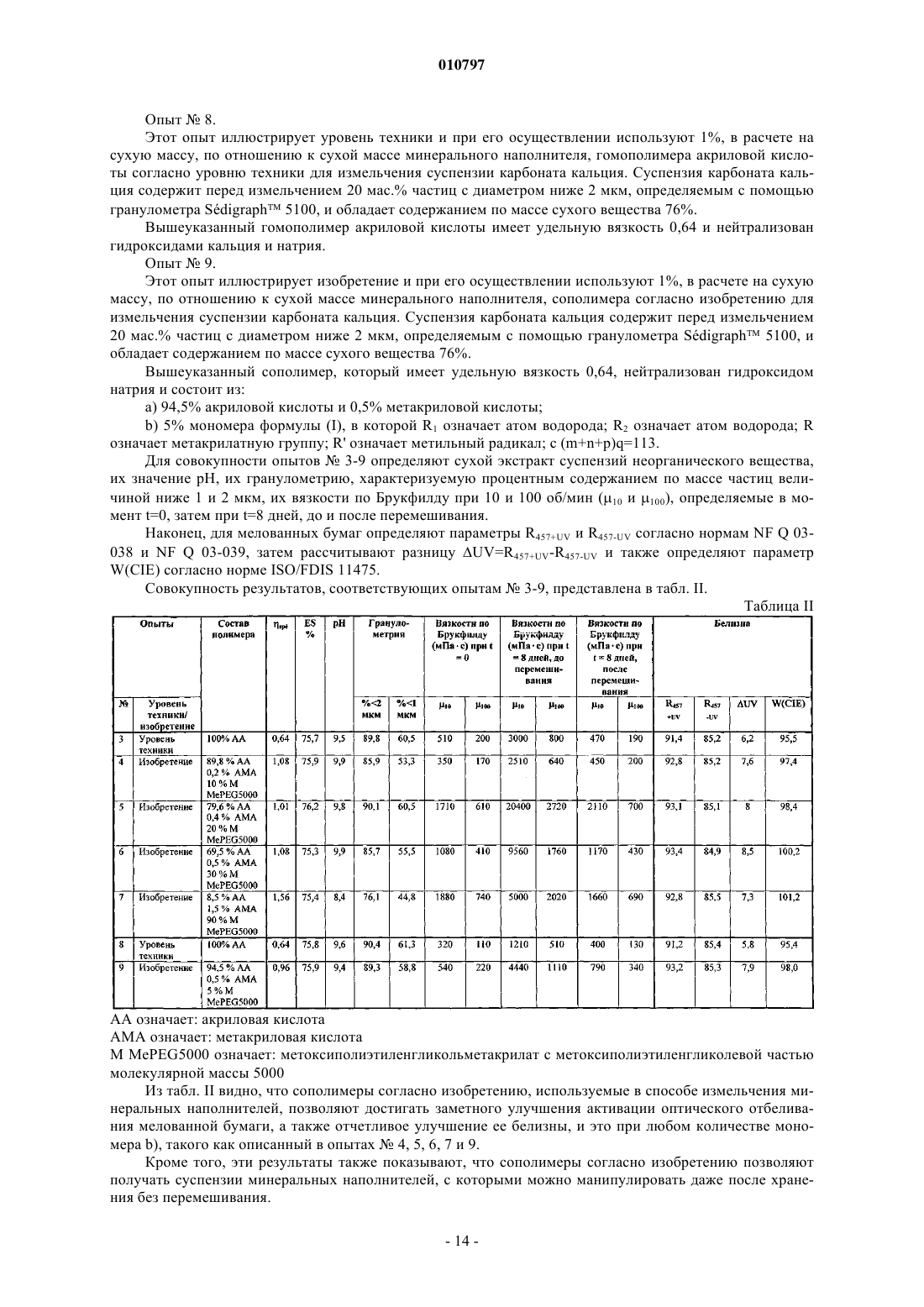

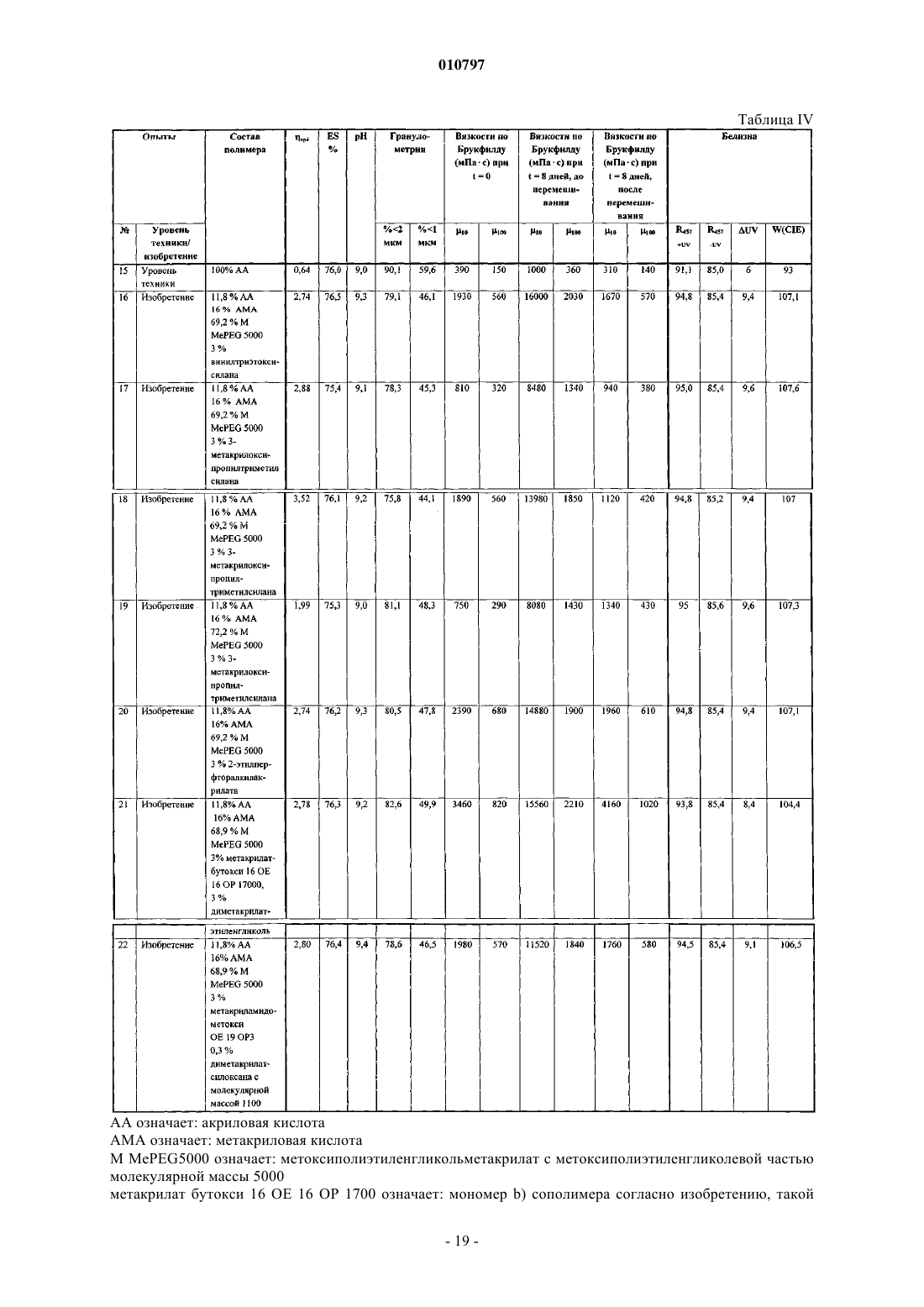

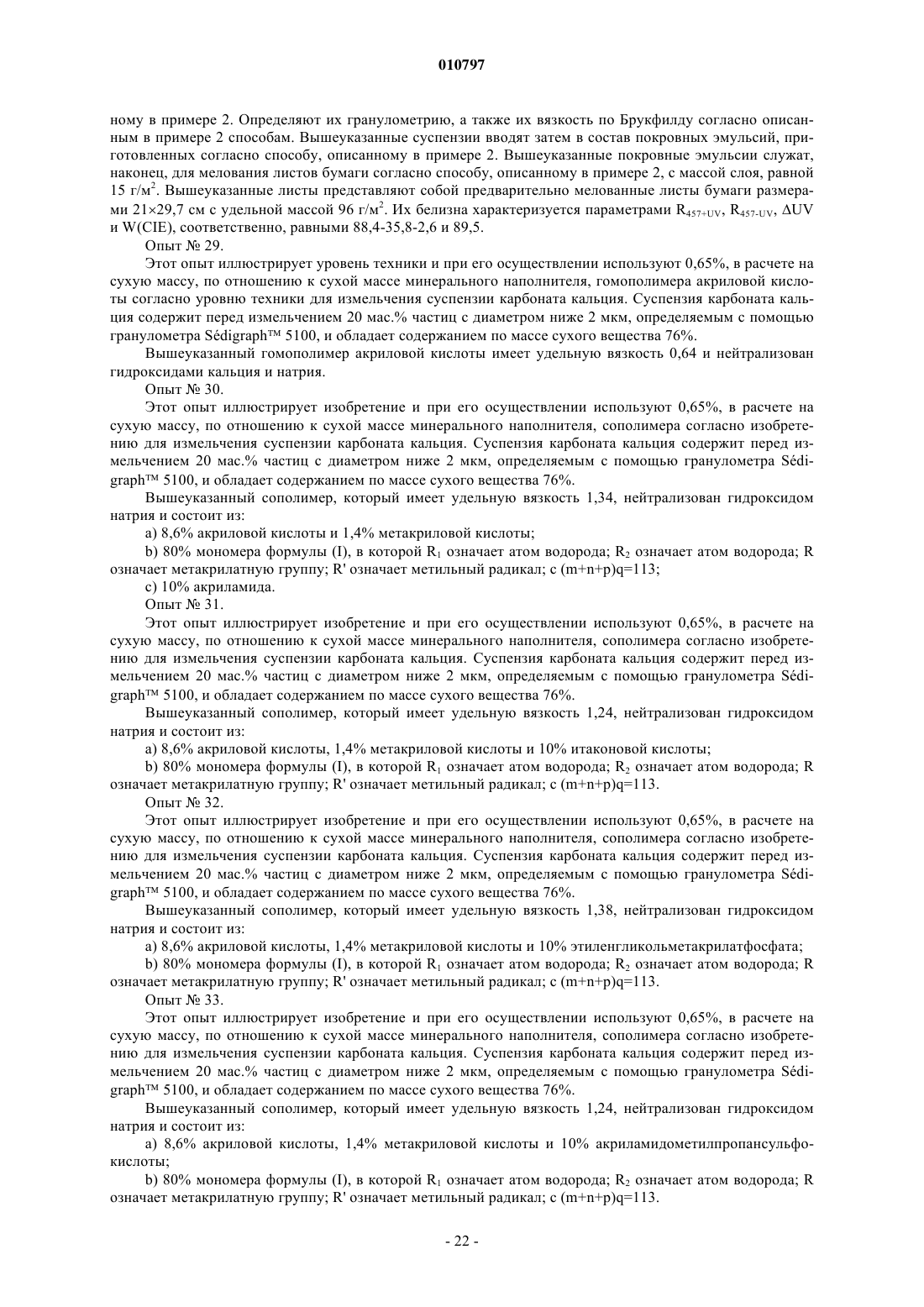

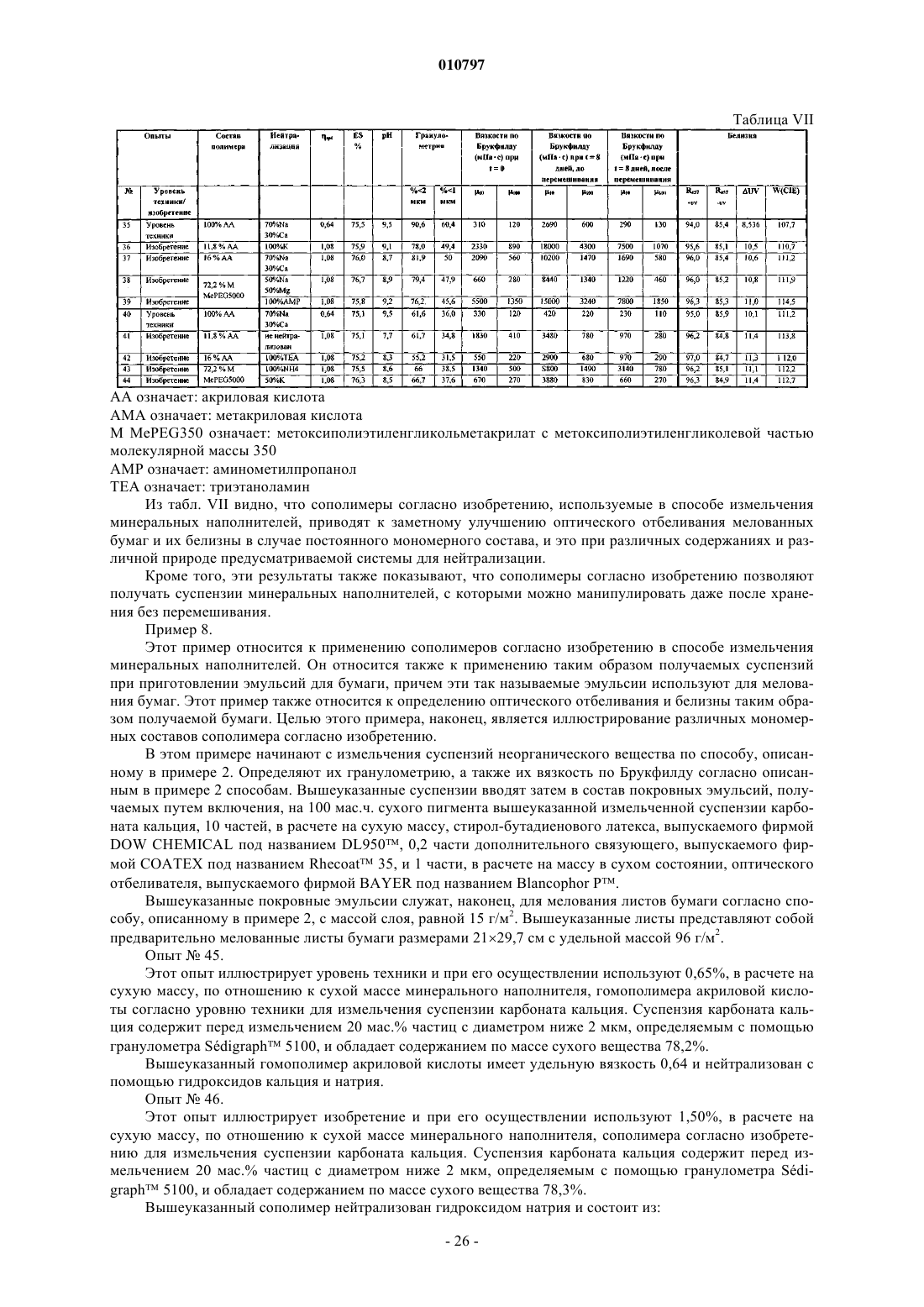

010797 Настоящее изобретение относится к области техники по производству бумаги, текстиля, детергентов, красок и, в частности, к области наполнителей массы и эмульсий для мелования бумаги, с целью достижения улучшения активации оптического отбеливания на уровне конечного продукта. Изобретение относится прежде всего к применению водорастворимого сополимера, содержащего по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, в качестве агента, улучшающего активацию оптического отбеливания конечного продукта. Изобретение относится также к агенту, улучшающему активацию оптического отбеливания конечного продукта. Изобретение относится также к применению водорастворимого сополимера, содержащего по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, в качестве агента, улучшающего активацию оптического отбеливания конечного продукта, и к использованию его в способе диспергирования пигментов и/или неорганических наполнителей в виде водной суспензии. Оно относится также к способу диспергирования, в котором используют вышеуказанный сополимер, а также к таким образом получаемым водным суспензиям. Оно относится также к применению вышеуказанных водных суспензий для получения наполнителей массы и/или покровных эмульсий. Оно относится также к таким образом получаемым покровным эмульсиям и наполнителям массы. Изобретение относится, наконец, к применению вышеуказанных наполнителей массы и вышеуказанных покровных эмульсий для производства и/или мелования бумаги. Оно относится также к таким образом получаемой бумаге. Изобретение относится также к применению водорастворимого сополимера, содержащего по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, в качестве агента, улучшающего активацию оптического отбеливания конечного продукта, и к использованию его в способе измельчения пигментов и/или минеральных наполнителей в виде водной суспензии. Оно также относится к способу измельчения, в котором используют вышеуказанный сополимер, а также к таким образом получаемым водным суспензиям. Оно относится также к применению вышеуказанных водных суспензий для получения наполнителей массы и/или покровных эмульсий. Оно также относится к таким образом получаемым покровным эмульсиям и наполнителям массы. Изобретение относится, наконец, к применению вышеуказанных наполнителей массы и вышеуказанных покровных эмульсий для производства и/или мелования бумаги. Изобретение относится также к применению водорастворимого сополимера, содержащего по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, в качестве агента, улучшающего активацию оптического отбеливания конечного продукта, и к использованию его в способе получения наполнителей массы. Оно относится также к способу получения наполнителей массы при использовании вышеуказанного сополимера,а также к таким образом получаемым наполнителям массы. Изобретение относится также к применению вышеуказанных наполнителей массы для производства бумаги. Оно относится, наконец, к таким образом получаемой бумаге. Изобретение относится также к применению водорастворимого сополимера, содержащего по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, в качестве агента, улучшающего активацию оптического отбеливания конечного продукта, и к использованию его в способе получения покровных эмульсий. Оно также относится к способу получения покровных эмульсий, в котором используют вышеуказанный сополимер,а также к таким образом получаемым покровным эмульсиям. Оно относится также к применению таким образом получаемых покровных эмульсий для мелования бумаги. Оно относится, наконец, к таким образом получаемой бумаге. Кроме того, изобретение относится к применению водорастворимых сополимеров согласно изобретению в качестве добавок при приготовлении суспензий неорганических веществ, предварительно диспергированных и/или измельченных. Оно относится также к применению таким образом получаемых суспензий для приготовления эмульсий для мелования бумаги. Наконец, изобретение относится к применению водорастворимых сополимеров согласно изобретению в качестве добавок, улучшающих активацию оптического отбеливания, в текстильных, моющих или красящих композициях и также относится к содержащим их текстильным, моющим и красящим композициям. Способ получения бумаги включает несколько стадий, в том числе суспендирование в воде пигментов и/или минеральных наполнителей; использование вышеуказанных суспензий для получения наполнителей массы и/или покровных эмульсий; использование вышеуказанных эмульсий и вышеуказанных наполнителей массы для мелования и/или производства бумаги. На протяжении всего этого способа специалист стремится к получению конечного продукта, обладающего сильной активацией оптического от-1 010797 беливания, и, следовательно, к достижению по возможности наилучшей белизны; повышение степени белизны конечного продукта, на деле, представляет собой основное стремление бумагопромышленников. Это свойство активации оптического отбеливания, а также средства, известные для его улучшения в случае вышеописанного способа, проиллюстрированы далее с помощью документов, доступных специалисту из уровня техники. В случае вышеуказанного способа минеральные наполнители и/или пигменты, такие как карбонат кальция, доломиты, каолин, тальк, гипс, диоксид титана, сатинит или также тригидроксид алюминия,сначала суспендируют в воде, индивидуально или в виде смеси. Для этого используют диспергаторы и/или добавки для измельчения этих пигментов и/или минеральных наполнителей, называемых еще неорганическими веществами. Следует заметить, что на протяжении всего описания речь идет как о неорганических веществах,так и о наполнителях и/или пигментах, причем эти термины для заявителя имеют одинаковое значение. Эти диспергаторы и/или вспомогательные средства для измельчения действуют как модификаторы реологии в том смысле, что они разжижают упомянутые суспензии. Механическое воздействие измельчения, облегчаемое за счет использования добавок для измельчения, кроме того, вносит эффект уменьшения размера частиц. Также можно использовать добавки, позволяющие регулировать вязкость вышеуказанных суспензий неорганических веществ. Так, специалисту известен Европейский патент 0610534, в котором описывается синтез полимеров,получаемых путем сополимеризации изоцианата в качестве мономера и апротонных мономеров, затем путем функционализации с помощью моноалкилированных аминов или простых эфиров полиалкиленгликолей. Такие агенты особенно эффективны при измельчении органических пигментов. Также специалисту известна Международная заявка WO-00/71058, в которой описываются сополимеры на основе ненасыщенного производного моно- или дикарбоновой кислоты, ненасыщенного производного полиалкиленгликоля, ненасыщенного полисилоксанового соединения или ненасыщенного сложного эфира. Эти сополимеры используют в качестве диспергаторов в суспензиях минеральных наполнителей, в частности, в области получения цементов. Также специалисту известна Международная заявка WO-01/96007, в которой описывается ионный водорастворимый сополимер, содержащий привитую алкокси- или гидроксиполиалкиленгликолевую группу, роль которого заключается в диспергировании и/или вспомогательном воздействии при измельчении пигментов и/или минеральных наполнителей. Специалисту также известен патент Франции 2707182, в котором указывается использование полимерной композиции на основе солей полиакриловой кислоты и фосфонатов для разжижения суспензий неорганических пигментов. Однако в этих документах, не больше, чем в других, имеющихся в уровне техники, не указывается,что прививка алкокси- или гидроксиполиалкиленгликолевой группы повышает активацию оптического отбеливания. Вышеуказанные водные суспензии пигментов и/или минеральных наполнителей вводят затем в состав наполнителей массы и/или покровных эмульсий. В случае наполнителей массы вышеуказанные наполнители добавляют к волокнам перед изготовлением листа бумаги; речь идет о наполнителях, добавляемых в массу, или о наполнителях массы во время приготовления волокнистой суспензии, которую загружают в бумагоделательную машину, как указывается в Международной заявке WO-99/42657. Вышеуказанные наполнители могут быть добавлены к волокнам в виде суспензий пигментов и/или минеральных наполнителей. Можно также добавлять к волокнам оптические отбеливатели. Эти последние представляют собой флуоресцентные вещества, "добавляемые к детергентам или используемые для обработки текстиля или бумаги, чтобы повысить их белизну" (A Dictionary of Science, Oxford University Press, Market House Books, 1999), причем эта белизна является основным элементом для конечного пользователя. Оптические отбеливатели обычно представляют собой стильбеновые молекулы, которые обладают свойством поглощать часть светового излучения при длинах волн в ультрафиолетовой части спектра для повторного излучения в видимой части спектра,улучшая таким образом белизну конечного продукта. Эта белизна характеризуется коэффициентами рассеянного отражения бумаги при длине волны 457 нм, измеряемыми с ультрафиолетовым излучением и без него, обозначаемыми, соответственно, R457+UV и R457-UV; затем рассчитывают разность UV=R457+UVR457-UV. Эти коэффициенты измеряют согласно французской норме NF Q 03-039 с помощью спектроколориметра, который отвечает спецификациям экспериментальной нормы NF Q 03-038. Белизна также может быть охарактеризована фактором W(CIE), измеряемым согласно норме ISO/FDIS 11475. В случае покровных эмульсий вышеуказанные эмульсии получают путем добавления некоторого количества добавок к водным суспензиям пигментов и/или минеральных наполнителей. Используют, в частности, латексы, которые играют роль связующего, а также оптические отбеливатели. Наконец, к этим веществам можно добавлять соединения, называемые "носителями" или "активаторами" оптических отбеливателей в том смысле, что они повышают активность вышеуказанных отбеливателей, улучшая таким образом белизну конечного продукта. Так, для активации оптического отбеливания хорошо известно включение в эмульсии для мелова-2 010797 ния бумаги некоторого количества соединений, таких как, например, поливиниловый спирт (APV), карбоксиметилцеллюлоза (CMC), поливинилпирролидон (PVP), казеин или крахмал, которые описываются в документе "Optical Brightening of Coated Papers" (Allg. Papier-Rundschau, 44, 1242 (5 ноября 1982 г Точно также в документе "Effect of Polyethylene Glycols on the Properties of Coating Colors and Coating Quality" (Wochbl. Papierfabr., 106,3, 109-112 (15 февраля 1978 г. специалисту указывается на использование полиэтиленгликоля в качестве носителя оптического отбеливания в эмульсиях для мелования бумаги. Специалисту также известен патент JP 60134096, в котором описывается мелование бумаги, исходя из покровной эмульсии, содержащей латексное связующее на основе акрилового сополимера или сополимера стирола и бутадиена, наполнители, такие как, в частности, карбонат кальция, мел, тальк, каолин,стильбеновое соединение и полиэтиленгликоль. Таким образом достигают улучшения белизны бумаги. Наконец, специалисту известен ЕР 1001083, в котором описывается полимерная композиция, содержащая, по меньшей мере, поливиниловый спирт и, по меньшей мере, водорастворимый полимер, со значением pH в нейтральной или щелочной области, используемая в эмульсиях для мелования бумаги с целью повышения удержания воды и активации оптического отбеливания конечного продукта. Продолжая свои изыскания в целях улучшения активации оптического отбеливания бумаги, заявитель неожиданно нашел, что использование в способах измельчения пигментов и/или минеральных наполнителей, в способах диспергирования пигментов и/или минеральных наполнителей, в способах получения наполнителей массы, в способах приготовления покровных эмульсий водорастворимого сополимера, содержащего по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, позволяет достигать улучшения активации оптического отбеливания бумаги и, следовательно, улучшать белизну конечного продукта. Таким образом, применение согласно изобретению водорастворимого сополимера в качестве активатора оптического отбеливания отличается тем, что сополимер содержит по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью. Более конкретно, заявитель нашел, что наличие в вышеуказанном сополимере по меньшей мере одного мономера формулы (I) в которой m и p означают число звеньев алкиленоксида меньше или равное 150;n означает число звеньев этиленоксида меньше или равное 150;q означает целое число, по меньшей мере равное 1, и такое, что 5(m+n+p)q150;R1 означает атом водорода или метильный или этильный радикал;R2 означает атом водорода или метильный или этильный радикал;R означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями;R' означает атом водорода или углеводородный радикал с 1-40 атомами углерода; позволяет получать сополимер, включающий по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, который приводит к улучшению активации оптического отбеливания бумаги. Таким образом, согласно изобретению, вышеуказанный водорастворимый сополимер состоит из:a) по меньшей мере одного анионного мономера с группой монокарбоновой или дикарбоновой кислоты, или фосфорно-кислой группой, или фосфоновой группой, или сульфогруппой, или их смесью;b) по меньшей мере одного неионного мономера, причем неионный мономер представляет собой по меньшей мере один мономер формулы (I) в которой m и p означают число звеньев алкиленоксида меньше или равное 150;n означает число звеньев этиленоксида меньше или равное 150;q означает целое число, по меньшей мере равное 1, и такое, что 5(m+n+p)q150, и предпочтительно такое, что 15(m+n+p)q120;R1 означает атом водорода или метильный или этильный радикал;R2 означает атом водорода или метильный или этильный радикал;R означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями;R' означает атом водорода или углеводородный радикал с 1-40 атомами углерода, предпочтительно означает углеводородный радикал с 1-12 атомами углерода и в высшей степени предпочтительно означает углеводородный радикал с 1-4 атомами углерода; или смеси нескольких мономеров формулы (I);c) в случае необходимости, по меньшей мере одного мономера акриламидного или метакриламидного типа или их производных, таких как N-[3-(диметиламино)пропил]акриламид или N-[3(диметиламино)пропил]метакриламид, и их смесей, или же еще по меньшей мере одного водонерастворимого мономера, такого как алкилакрилаты или -метакрилаты, ненасыщенные сложные эфиры, такие как N-[2-(диметиламино)этил]метакрилат или N-[2-(диметиламино)этил]акрилат, винильные соединения,такие как винилацетат, винилпирролидон, стирол, -метилстирол и их производные, или по меньшей мере одного катионного мономера или четвертичного аммониевого мономера, таких как [2(метакрилоилокси)этил]триметиламмонийхлорид или -сульфат, [2-(акрилоилокси)этил]триметиламмонийхлорид или -сульфат, [3-(акриламидо)пропил]триметиламмонийхлорид или -сульфат, диметилдиаллиламмонийхлорид или -сульфат, [3-(метакриламидо)пропил]триметиламмонийхлорид или-сульфат, или еще по меньшей мере одного фторорганического или кремнийорганического мономера,или смеси нескольких из этих мономеров;d) в случае необходимости, по меньшей мере одного мономера, обладающего по меньшей мере двумя этиленовыми связями, называемого в продолжении контекста изобретения сшивающим мономером; причем сумма содержаний компонентов а), b), с) и d) равна 100%. Вышеуказанный сополимер приводит к улучшению активации оптического отбеливания бумаги. Этой цели достигают благодаря использованию водорастворимого сополимера, образованного:a) по меньшей мере одним анионным мономером с этиленовой связью и группой монокарбоновой или дикарбоновой кислоты, или сульфогруппой, или фосфорно-кислой группой, или фосфоновой группой, или их смесью;b) по меньшей мере одним неионным мономером формулы (I);c) в случае необходимости, по меньшей мере одним мономером акриламидного или метакриламидного типа или их производными, такими как N-[3-(диметиламино)пропил]акриламид или N-[3(диметиламино)пропил]метакриламид, и их смесями, или же еще по меньшей мере одним водонерастворимым мономером, таким как алкилакрилаты или -метакрилаты, ненасыщенные сложные эфиры, такие как N-[2-(диметиламино)этил]метакрилат или N-[2-(диметиламино)этил]акрилат, винильные соединения,такие как винилацетат, винилпирролидон, стирол, -метилстирол и их производные, или по меньшей мере одним катионным мономером или четвертичным аммониевым мономером, таким как [2(метакрилоилокси)этил]триметиламмонийхлорид или -сульфат, [2-(акрилоилокси)этил]триметиламмонийхлорид или -сульфат, [3-(акриламидо)пропил]триметиламмонийхлорид или -сульфат, диметилдиаллиламмонийхлорид или -сульфат, [3-(метакриламидо)пропил]триметиламмонийхлорид или-сульфат, или еще по меньшей мере одним фторорганическим или кремнийорганическим мономером,или смесью нескольких из этих мономеров;d) в случае необходимости, по меньшей мере одним сшивающим мономером; причем сумма содержаний компонентов а), b), с) и d) равна 100%. Применение, согласно изобретению, водорастворимого сополимера, содержащего по меньшей мере-4 010797 одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, приводящего к улучшению активации оптического отбеливания бумаги,отличается тем, что вышеуказанный водорастворимый сополимер образован: а) по меньшей мере одним анионным мономером с этиленовой связью и группой монокарбоновой кислоты, выбранным из мономеров с этиленовой связью и группой монокарбоновой кислоты, таких как акриловая кислота или метакриловая кислота, или еще неполные эфиры двухосновных кислот, такие как моноэфиры с 1-4 атомами углерода малеиновой или итаконовой кислот, или их смесей; или выбранным из мономеров с этиленовой связью и группой дикарбоновой кислоты, таких как кротоновая кислота, изокротоновая кислота, коричная кислота, итаконовая кислота, малеиновая кислота, или еще ангидриды карбоновых кислот, такие как малеиновый ангидрид; или выбранным из мономеров с этиленовой связью и сульфогруппой, таких как акриламидометилпропансульфокислота, металлилсульфонат натрия, винилсульфокислота и стиролсульфокислота; или же еще выбранным из мономеров с этиленовой связью и фосфорно-кислой группой, таких как винилфосфорная кислота, этиленгликольметакрилатфосфат, пропиленгликольметакрилатфосфат, этиленгликольакрилатфосфат, пропиленгликольакрилатфосфат и их этокстилаты; или еще выбранным из мономеров с этиленовой связью и фосфоновой группой, таких как винилфосфоновая кислота, или их смесей;b) по меньшей мере одним неионным мономером с этиленовой связью формулы (I) в которой m и p означают число звеньев алкиленоксида меньше или равное 150;n означает число звеньев этиленоксида меньше или равное 150;q означает целое число, по меньшей мере равное 1, и такое, что 5(m+n+p)q150, и предпочтительно такое, что 15(m+n+p)q120;R1 означает атом водорода или метильный или этильный радикал;R2 означает атом водорода или метильный или этильный радикал;R означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями;R' означает атом водорода или углеводородный радикал с 1-40 атомами углерода, предпочтительно означает углеводородный радикал с 1-12 атомами углерода и в высшей степени предпочтительно означает углеводородный радикал с 1-4 атомами углерода; или смесью нескольких мономеров формулы (I); с) в случае необходимости, по меньшей мере одним мономером акриламидного или метакриламидного типа или их производными, такими как N-[3-(диметиламино)пропил]акриламид или N-[3(диметиламино)пропил]метакриламид, и их смесями, или же еще по меньшей мере одним водонерастворимым мономером, таким как алкилакрилаты или -метакрилаты, ненасыщенные сложные эфиры, такие как N-[2-(диметиламино)этил]метакрилат или N-[2-(диметиламино)этил]акрилат, винильные соединения,такие как винилацетат, винилпирролидон, стирол, -метилстирол и их производные, или по меньшей мере одним катионным мономером или четвертичным аммониевым мономером, таким как [2(метакрилоилокси)этил]триметиламмонийхлорид или -сульфат, [2-(акрилоилокси)этил]триметиламмонийхлорид или -сульфат, [3-(акриламидо)пропил]триметиламмонийхлорид или -сульфат, диметилдиаллиламмонийхлорид или -сульфат, [3-(метакриламидо)пропил]триметиламмонийхлорид или-сульфат, или еще по меньшей мере одним фторорганическим мономером, или еще по меньшей мере одним кремнийорганическим мономером, выбранным предпочтительно среди молекул формул (IIa) или в которой m1, p1, m2 и р 2 означают число звеньев алкиленоксида меньше или равное 150;n1 и n2 означают число звеньев этиленоксида меньше или равное 150;q1 и q2 означают целое число, по меньшей мере равное 1, и такое, что 0(m1+n1+p1)q1150 и 0(m2+n2+p2)q2150;R3 означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями;R4, R5, R10 и R11 означают атом водорода или метильный или этильный радикал;R6, R7, R8 и R9 означают линейный или разветвленный алкил, или арил, или алкиларил, или арилалкил с 1-20 атомами углерода, или их смесь;R12 означает углеводородный радикал с 1-40 атомами углерода; А и В представляют собой возможно присутствующие группы, которые означают тогда углеводородный радикал с 1-4 атомами углерода; формулы (IIb) в которой R означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями; А представляет собой возможно присутствующую группу, которая означает углеводородный радикал с 1-4 атомами углерода; В означает углеводородный радикал с 1-4 атомами углерода; или смесью нескольких из этих мономеров;d) в случае необходимости, по меньшей мере одним сшивающим мономером, выбранным, не исчерпывающим образом, из группы, состоящей из этиленгликольдиметакрилата, триметилолпропантриакрилата, аллилакрилата, аллилмалеатов, метилен-бис-акриламида, метилен-бис-метакриламида, тетрааллилоксиэтана, триаллилциануратов, простых аллиловых эфиров, получаемых из полиолов, таких как пентаэритрит, сорбит, сахароза и другие, или выбранным из молекул формулы (III) в которой m3, p3, m4 и p4 означают число звеньев алкиленоксида меньше или равное 150;n3 и n4 означают число звеньев этиленоксида меньше или равное 150;q3 и q4 означают целое число, по меньшей мере равное 1, и такое, что 0(m3+n3+p3)q3150 и 0(m4+n4+p4)q4150;R13 означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями;R14, R15, R20 и R21 означают атом водорода или метильный или этильный радикал;R16, R17, R18 и R19 означают линейный или разветвленный алкил, или арил, или алкиларил, или арилалкил с 1-20 атомами углерода, или их смесь;D и Е представляют собой возможно присутствующие группы, которые означают тогда углеводородный радикал с 1-4 атомами углерода; или смесью нескольких из этих мономеров; причем сумма содержаний компонентов а), b), с) и d) равна 100%. Более предпочтительно применение вышеуказанного сополимера отличается тем, что вышеуказанный водорастворимый сополимер состоит (выражено по массе) из: а) 2-95% и еще более предпочтительно 5-90% по меньшей мере одного анионного мономера с этиленовой связью и одной карбоксильной группой, выбранного из мономеров с этиленовой связью и группой монокарбоновой кислоты, таких как акриловая кислота или метакриловая кислота, или также неполные эфиры двухосновных кислот, такие как моноэфиры с 1-4 атомами углерода малеиновой или итаконовой кислот, или их смесей; или выбранного из мономеров с этиленовой связью и группой дикарбоновой кислоты, таких как кротоновая кислота, изокротоновая кислота, коричная кислота, итаконовая кислота, малеиновая кислота, или также ангидриды карбоновых кислот, такие как малеиновый ангидрид; или выбранного из мономеров с этиленовой связью и сульфогруппой, таких как акриламидометилпропансульфокислота, металлилсульфонат натрия, винилсульфокислота и стиролсульфокислота; или же еще выбранного из мономеров с этиленовой связью и фосфорно-кислой группой, таких как винилфосфорная кислота, этиленгликольметакрилатфосфат, пропиленгликольметакрилатфосфат, этиленгликольакрилатфосфат, пропиленгликольакрилатфосфат и их этоксилаты; или также выбранного из мономеров с этиленовой связью и фосфоновой группой, таких как винилфосфоновая кислота, или их смесей;b) 2-95% и еще более предпочтительно 5-90% по меньшей мере одного неионного мономера с этиленовой связью формулы (I) в которой m и p означают число звеньев алкиленоксида меньше или равное 150;n означает число звеньев этиленоксида меньше или равное 150;q означает целое число, по меньшей мере равное 1, и такое, что 5(m+n+p)q150, и предпочтительно такое, что 15(m+n+p)q120;R1 означает атом водорода или метильный или этильный радикал;R2 означает атом водорода или метильный или этильный радикал;R означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями;R' означает атом водорода или углеводородный радикал с 1-40 атомами углерода, предпочтительно означает углеводородный радикал с 1-12 атомами углерода и в высшей степени предпочтительно означает углеводородный радикал с 1-4 атомами углерода; или смеси нескольких мономеров формулы (I); с) 0-50% по меньшей мере одного мономера акриламидного или метакриламидного типа или их производных, таких как N-[3-(диметиламино)пропил]акриламид или N-[3-(диметиламино)пропил]метакриламид, и их смесей, или же еще по меньшей мере одного водонерастворимого мономера, такого как алкилакрилаты или -метакрилаты, ненасыщенные сложные эфиры, такие как N-[2(диметиламино)этил]метакрилат или N-[2-(диметиламино)этил]акрилат, винильные соединения, такие как винилацетат, винилпирролидон, стирол, -метилстирол и их производные, или по меньшей мере одного катионного мономера или четвертичного аммониевого мономера, таких как [2(метакрилоилокси)этил]триметиламмонийхлорид или -сульфат, [2-(акрилоилокси)этил]триметиламмонийхлорид или -сульфат, [3-(акриламидо)пропил]триметиламмонийхлорид или -сульфат, диметилдиаллиламмонийхлорид или -сульфат, [3-(метакриламидо)пропил]триметиламмонийхлорид или-сульфат, или еще по меньшей мере одного фторорганического мономера, или еще по меньшей мере одного кремнийорганического мономера, выбранного предпочтительно среди молекул формул (IIa) или в которой m1, p1, m2 и р 2 означают число звеньев алкиленоксида меньше или равное 150;n1 и n2 означают число звеньев этиленоксида меньше или равное 150;q1 и q2 означают целое число, по меньшей мере равное 1, и такое, что 0(m1+n1+p1)q1150 и 0(m2+n2+p2)q2150;R3 означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями;R4, R5, R10 и R11 означают атом водорода или метильный или этильный радикал;R6, R7, R8 и R9 означают линейный или разветвленный алкил, или арил, или алкиларил, или арилалкил с 1-20 атомами углерода, или их смесь;R12 означает углеводородный радикал с 1-40 атомами углерода; А и В представляют собой возможно присутствующие группы, которые означают тогда углеводородный радикал с 1-4 атомами углерода; формулы (IIb) в которой R означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями; А представляет собой возможно присутствующую группу, которая означает углеводородный радикал с 1-4 атомами углерода; В означает углеводородный радикал с 1-4 атомами углерода; или смеси нескольких из этих мономеров;d) 0-3% по меньшей мере одного сшивающего мономера, выбранного, не исчерпывающим образом,из группы, состоящей из этиленгликольдиметакрилата, триметилолпропантриакрилата, аллилакрилата,аллилмалеатов, метилен-бис-акриламида, метилен-бис-метакриламида, тетрааллилоксиэтана, триаллилциануратов, простых аллиловых эфиров, получаемых из полиолов, таких как пентаэритрит, сорбит, сахароза и другие, или выбранного из молекул формулы (III) в которой m3, p3, m4 и р 4 означают число звеньев алкиленоксида меньше или равное 150;n3 и n4 означают число звеньев этиленоксида меньше или равное 150;q3 и q4 означают целое число, по меньшей мере равное 1, и такое, что 0(m3+n3+p3)q3150 и 0(m4+n4+p4)q4150;R13 означает радикал, содержащий полимеризуемую ненасыщенную группу, предпочтительно относящуюся к группе винильных соединений, таких как группа эфиров акриловой кислоты, метакриловой кислоты, малеиновой кислоты, итаконовой кислоты, кротоновой кислоты, винилфталевой кислоты; группа ненасыщенных уретанов, таких как, например, акрилуретан, метакрилуретан, -'диметилизопропенилбензилуретан, аллилуретан; группа простых аллиловых или виниловых эфиров, замещенных или нет; или группа амидов или имидов с этиленовыми связями;R14, R15, R20 и R21 означают атом водорода или метильный или этильный радикал;R16, R17, R18 и R19 означают линейный или разветвленный алкил, или арил, или алкиларил, или арилалкил с 1-20 атомами углерода, или их смесь;D и Е представляют собой возможно присутствующие группы, которые означают углеводородный радикал с 1-4 атомами углерода; или смеси нескольких из этих мономеров; причем сумма содержаний компонентов а), b), с) и d) равна 100%. Используемый согласно изобретению сополимер получают известными способами радикальной сополимеризации в растворе, прямой или обратной эмульсии, в суспензии или при осаждении в соответствующих растворителях, в присутствии каталитических систем и известных агентов передачи цепи, или еще способами регулируемой радикальной полимеризации, такими как способ, называемый как полимеризация с обратимой передачей цепи присоединение-фрагментация (Reversible Addition FragmentationTransfer (RAFT, способ, называемый как радикальная полимеризация с переносом атома (ATRP), способ, называемый как опосредуемая нитроксидом полимеризация (NMP), или еще способ, называемый как опосредуемая кобалоксимом свободнорадикальная полимеризация. Этот сополимер, получаемый в кислой и возможно дистиллированной форме, может быть также частично или полностью нейтрализован с помощью одного или нескольких нейтрализующих агентов с нейтрализующей одновалентной группой или нейтрализующей поливалентной группой, таких как, например, в случае одновалентной группы, таковые, выбранные из группы, состоящей из катионов щелочных металлов, в особенности натрия, калия, лития, аммония, или первичных, вторичных или третичных алифатических и/или циклических аминов, таких как, например, стеариламин, этаноламины (моно-, ди-,триэтаноламин), моно- и диэтиламин, циклогексиламин, метилциклогексиламин, аминометилпропанол,морфолин, или же еще, в случае поливалентной группы, таковые, выбранные из группы, состоящей из двухвалентных катионов щелочно-земельных металлов, в частности, магния и кальция, или цинка, так же как трехвалентных катионов, в том числе, в частности, алюминия, или еще некоторых катионов более высокой валентности. Каждый нейтрализующий агент тогда принимает участие в зависимости от степеней нейтрализации, присущих каждой валентной группе. Согласно другому варианту, сополимер, получаемый в результате реакции сополимеризации, в случае необходимости, до или после полной или частичной реакции нейтрализации, может быть обработан и разделен на несколько фаз, согласно известным специалисту статическим или динамическим способам,с помощью одного или нескольких полярных растворителей, относящихся, в частности, к группе, состоящей из воды, метанола, этанола, пропанола, изопропанола, бутанолов, ацетона, тетрагидрофурана или их смесей. Одна из фаз соответствует тогда используемому согласно изобретению сополимеру в качестве агента, позволяющего улучшать активацию оптического отбеливания бумаги. Изобретение относится также к вышеуказанному сополимеру, содержащему по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, позволяющему повышать активацию оптического отбеливания бумаги, детергентов,текстильных материалов и красок. Так, согласно изобретению, улучшающий активацию оптического отбеливания агент отличается тем, что он представляет собой вышеуказанный водорастворимый сополимер. Удельную вязкость сополимера обозначают символом sp и определяют следующим образом. Готовят раствор полимеризата так, чтобы получить раствор, соответствующий 2,5 г сухого полимера, нейтрализованного гидроксидом натрия, и 50 мл бипермутированной воды. Затем, при использовании капиллярного вискозиметра с постоянной Baume, равной 0,000105, помещенного в термостатируемую при температуре 25 С баню, измеряют время истечения заданного объема вышеуказанного раствора,содержащего сополимер, а также время истечения одинакового объема бипермутированной воды без вышеуказанного сополимера. Тогда можно определить удельную вязкость sp с помощью следующего соотношения: Капиллярную трубку обычно выбирают таким образом, чтобы время истечения чистой бипермутированной воды составляло примерно 60-100 с, что, таким образом, приводит к измерениям удельной вязкости очень хорошей точности. Изобретение также относится к способу диспергирования с использованием вышеуказанного сополимера. Этот способ диспергирования согласно изобретению отличается тем, что используют вышеуказанный сополимер, и особенно тем, что используют 0,05-5%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов, и в особенности тем, что используют 0,1-3%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов.-9 010797 Этот способ диспергирования в виде водной суспензии неорганических веществ согласно изобретению отличается тем, что неорганическое вещество выбирают из карбоната кальция, доломитов, каолина,талька, гипса, диоксида титана, сатинита или еще тригидроксида алюминия, слюды и смеси этих наполнителей друг с другом, как смеси талька и карбоната кальция, карбоната кальция и каолина, или еще смеси карбоната кальция и тригидроксида алюминия, или еще смеси с синтетическими или натуральными волокнами, или еще совместных структур минералов, как совместные структуры талька и карбоната кальция или талька и диоксида титана, и, в частности, карбоната кальция, такого как природный карбонат кальция, выбранный из мрамора, кальцита, мела или их смесей. Изобретение также относится к способу измельчения с использованием вышеуказанного сополимера. Этот способ измельчения в виде водной суспензии неорганических веществ согласно изобретению отличается тем, что используют вышеуказанный сополимер, и в частности тем, что используют 0,05-5%,в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов, и, в частности, тем, что используют 0,1-3%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов. Этот способ измельчения в виде водной суспензии неорганических веществ согласно изобретению отличается тем, что неорганическое вещество выбирают из карбоната кальция, доломитов, каолина,талька, гипса, диоксида титана, сатинита или тригидроксида алюминия, слюды и смеси этих наполнителей друг с другом, как смеси талька и карбоната кальция, карбоната кальция и каолина, или еще смеси карбоната кальция и тригидроксида алюминия, или еще смеси с синтетическими или натуральными волокнами, или еще совместных структур минералов, как совместные структуры талька и карбоната кальция или талька и диоксида титана, и в особенности карбоната кальция, такого как природный карбонат кальция, выбранный из мрамора, кальцита, мела или их смесей. Изобретение также относится к способу получения наполнителя массы с использованием вышеуказанного сополимера. Этот способ получения наполнителя массы согласно изобретению отличается тем, что используют вышеуказанный сополимер, и особенно тем, что используют 0,05-5%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов, и в особенности тем, что используют 0,1-1%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов. Изобретение также относится к способу получения покровных эмульсий с использованием вышеуказанного сополимера. Этот способ получения покровных эмульсий согласно изобретению отличается тем, что используют вышеуказанный сополимер, и особенно тем, что используют 0,05-5%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов, и в частности тем,что используют 0,1-3%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов. Водные суспензии наполнителей и/или пигментов, называемых еще неорганическими веществами,диспергированных и/или измельченных, и/или с добавками сополимера согласно изобретению, отличаются тем, что они содержат вышеуказанный сополимер, и, в частности, тем, что они содержат 0,05-5%, в расчете на сухую массу, вышеуказанного сополимера по отношению к суммарной сухой массе наполнителей и/или пигментов и еще более предпочтительно тем, что используют 0,1-3,0%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов. Они отличаются также тем, что наполнитель и/или пигмент выбирают из карбоната кальция, доломитов, каолина, талька, гипса, диоксида титана, сатинита или тригидроксида алюминия, слюды и смеси этих наполнителей друг с другом, как смеси талька и карбоната кальция, карбоната кальция и каолина,или смеси карбоната кальция и тригидроксида алюминия, или смеси с синтетическими или натуральными волокнами, или совместных структур минералов, как совместные структуры талька и карбоната кальция или талька и диоксида титана, или любого другого наполнителя и/или пигмента, обычно используемого в области производства бумаги, а также их смесей. Предпочтительно водные суспензии неорганических веществ согласно изобретению отличаются тем, что неорганическим веществом является карбонат кальция, такой как природный карбонат кальция,выбранный из мрамора, кальцита, мела или их смесей. Наполнители массы согласно изобретению отличаются тем, что они содержат вышеуказанный сополимер, и в особенности тем, что они содержат 0,05-5%, в расчете на сухую массу, вышеуказанного сополимера по отношению к суммарной сухой массе наполнителей и/или пигментов и еще более предпочтительно тем, что используют 0,1-1%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов. Покровные эмульсии согласно изобретению отличаются тем, что они содержат вышеуказанный сополимер и в особенности тем, что они содержат 0,05-5%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой массе наполнителей и/или пигментов и еще более предпочтительно тем,что используют 0,1-2%, в расчете на сухую массу, вышеуказанного сополимера по отношению к сухой- 10010797 массе наполнителей и/или пигментов. Изготовленные и/или мелованные бумаги согласно изобретению отличаются тем, что они содержат вышеуказанный сополимер. Текстильные композиции согласно изобретению отличаются тем, что они содержат вышеуказанный сополимер. Моющие композиции согласно изобретению отличаются тем, что они содержат вышеуказанный сополимер. Красящие композиции согласно изобретению отличаются тем, что они содержат вышеуказанный сополимер. Область действия и полезность изобретения будут лучше понятны благодаря следующим примерам, не ограничивающим объема охраны изобретения. Пример 1. Этот пример относится к применению сополимеров согласно изобретению в способе диспергирования минеральных наполнителей. Он относится также к использованию таким образом получаемых суспензий при приготовлении покровных эмульсий для бумаги, причем эти так называемые эмульсии используют для мелования бумаги. Этот пример относится также к определениям оптического отбеливания и белизны таким образом получаемых бумаг. Более конкретно, целью этого примера является доказательство эффективности водорастворимого сополимера согласно изобретению, содержащего по меньшей мере одну алкокси- или гидроксиполиалкиленгликолевую группу, привитую по меньшей мере к одному мономеру с этиленовой связью, по сравнению с полимерами уровня техники, не содержащими этой привитой группы. В опытах, соответствующих этому примеру, начинают с диспергирования суспензии неорганического вещества согласно одному из способов, хорошо известных специалисту. Вязкость по Брукфилду вышеуказанных суспензий определяют следующим образом. Вязкость по Брукфилду суспензии измеряют с помощью вискозиметра Брукфилда типа RVT, в колбе без перемешивания, при температуре 23 С и при двух скоростях вращения 10 и 100 об/мин с соответствующей подвижностью. Отсчет осуществляют после вращения в течение 1 мин. Таким образом получают 2 замера вязкости по Брукфилду, обозначаемые соответственно 10 и 100. После времени выдерживания в колбе в состоянии покоя 8 дней вязкость по Брукфилду суспензии измеряют путем введения ее в колбу соответствующей подвижности вискозиметра Брукфилда типа RVT,при температуре 23 С и при 2 скоростях вращения 10 и 100 оборотов (10 и 100). Отсчет осуществляют после вращения в течение 1 мин (вязкость по Брукфилду до перемешивания). Такие же измерения вязкости по Брукфилду (10 и 100) также осуществляют один раз в колбе с перемешиванием в течение 5 мин(вязкость по Брукфилду после перемешивания). Вышеуказанные суспензии затем вводят в состав покровных эмульсий. В этом примере каждую из покровных эмульсий получают путем включения, на 100 мас.ч. сухого пигмента вышеуказанной измельченной суспензии карбоната кальция, 15 частей, в расчете на сухую массу, стирол-бутадиенового латекса, выпускаемого фирмой DOW CHEMICAL под названием DL920, и 1 части, в расчете на массу в сухом состоянии, оптического отбеливателя, выпускаемого фирмой BAYER под названием Blancophor P. Начальную вязкость вышеуказанных покровных эмульсий можно определять тем же способом, что и таковой, применяемый к водным суспензиям неорганических веществ. Вышеуказанные покровные эмульсии служат для мелования листов картона-основы, выпускаемых фирмой CASCADES LA ROCHETTE, белизна которых характеризуется параметрами R457+UV, R457-UV,UV и W(CIE), соответственно, равными 70,3-70,0-0,3 и 49,4. В случае каждого опыта по мелованию используют лист картона-основы размерами 2129,7 см с удельной массой 223 г/м 2, который покрывают тестируемой покровной эмульсией. Вышеуказанное мелование осуществляют с помощью лабораторной машины для мелования бумаги с обмениваемыми движущимися стержнями, выпускаемой фирмойERICHSEN под названием Mod. KCC 202. На каждый лист картона, таким образом, наносят покрытие с массой слоя, равной 21 г/м 2, затем его высушивают в невентилируемом сушильном шкафу в течение 5 мин при температуре 50 С. Опыт 1. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,75%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно уровню техники для диспергирования суспензии карбоната кальция, 75 мас.% частиц которой имеют диаметр ниже 1 мкм, определяемый с помощью гранулометра Sdigraph 5100, и обладающей содержанием по массе сухого вещества 72%. Вышеуказанный сополимер образован (по массе) 70% акриловой кислоты и 30% малеинового ангидрида. Он имеет удельную вязкость 1,4 и нейтрализован с помощью гидроксида натрия. Опыт 2. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,75%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобрете- 11010797 нию для диспергирования суспензии карбоната кальция, 75 мас.% частиц которой имеют диаметр ниже 1 мкм, определяемый с помощью гранулометра Sdigraph 5100, и обладающей содержанием по массе сухого вещества 72%. Вышеуказанный сополимер, который имеет удельную вязкость 1,2, нейтрализован гидроксидом калия и состоит из:b) 83% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=45. В случае опытов 1 и 2 определяют сухой экстракт покровных эмульсий, их значение pH и их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100). Наконец, в случае мелованных картонов определяют параметры R457+UV и R457-UV согласно нормамNF Q 03-038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр W(CIE) согласно норме ISO/FDIS 11475. Совокупность результатов, соответствующих опытам 1 и 2, представлена в табл. I. Таблица I Из табл. I видно, что использование сополимера согласно изобретению, содержащего привитую метоксиполиэтиленгликольметакрилатную группу с метоксиполиэтиленгликолевой частью молекулярной массы 2000, такую как указанная в опыте 2 согласно описанию мономера b), позволяет значительным образом улучшать активацию оптического отбеливания и белизну мелованных картонов. С другой стороны, констатируют, что вязкости по Брукфилду покровных эмульсий, достигаемые согласно изобретению, совместимы с обычным промышленным применением. Пример 2. Этот пример относится к применению сополимеров согласно изобретению в способе измельчения минеральных наполнителей. Он относится также к использованию таким образом получаемых суспензий при приготовлении покровных эмульсий для бумаги, причем эти так называемые эмульсии используют для мелования бумаги. Этот пример относится также к определениям оптического отбеливания и белизны таким образом получаемых бумаг. Наконец, целью этого примера является иллюстрирование влияния содержания мономера b) на белизну мелованных бумаг. В опытах, соответствующих этому примеру, начинают с измельчения суспензии неорганического вещества согласно следующему способу. Используют мельницу типа Dyno-Mill с фиксированным цилиндром и вращающимся импульсником, мелющие тела которой образованы шариками на основе циркония диаметром, составляющим величину в интервале от 0,6 до 1 мм. Суммарный объем, занимаемый мелющими телами, составляет 1000 см 3, тогда как их масса составляет 2700 г. Измельчительная камера имеет объем 1400 см 3. Периферическая скорость мельницы составляет 10 м/с. Суспензию пигмента рециркулируют по 40 л/ч. Выход из Dyno-Mill снабжен сепаратором с отверстиями размером 200 микрон (мкм), позволяющим разделять получаемую в результате измельчения суспензию и мелющие тела. Температуру во время каждого опыта по измельчению поддерживают примерно при 60 С. Гранулометрию вышеуказанных суспензий определяют следующим образом. Спустя один час после окончания измельчения, рекуперируют, помещая в колбу, образец пигментной суспензии, гранулометрию которой (выражаемую в мас.% частиц ниже 2 мкм) определяют с помощью гранулометра Sdigraph 5100. Вязкость по Брукфилду вышеуказанных суспензий определяют по способу, описанному в примере 1. Вышеуказанные суспензии затем вводят в состав покровных эмульсий. В этом примере каждую из покровных эмульсий получают путем включения, на 100 мас.ч. сухого пигмента вышеуказанной измельченной суспензии карбоната кальция, 10 частей, в расчете на сухую массу, стирол-бутадиенового латекса, выпускаемого фирмой DOW CHEMICAL под названием DL950,и 1 части, в расчете на массу в сухом состоянии, оптического отбеливателя, выпускаемого фирмойBAYER под названием Blancophor P. Вышеуказанные покровные эмульсии служат для мелования предварительно мелованных листов- 12010797 бумаги. Их белизна характеризуется параметрами R457+UV, R457-UV, UV и W(CIE), соответственно, равными 88,4-85,8-2,6 и 89,5. В случае каждого опыта по мелованию располагают листом размерами 2129,7 см с удельной массой 96 г/м 2, который покрывают тестируемой покровной эмульсией. Вышеуказанное мелование осуществляют с помощью лабораторной машины для мелования с обмениваемыми движущимися стержнями,выпускаемой фирмой ERICHSEN под названием Mod. KCC 202. На каждый лист бумаги, таким образом, наносят покрытие с массой слоя, равной 15 г/м 2, затем его высушивают в невентилируемом сушильном шкафу в течение 5 мин при температуре 50 С. Опыт 3. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный гомополимер акриловой кислоты имеет удельную вязкость 0,64 и нейтрализован с помощью гидроксидов кальция и натрия. Опыт 4. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, нейтрализован гидроксидом натрия и состоит из:b) 10% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Опыт 5. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,01, нейтрализован гидроксидом натрия и состоит из:b) 20% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Опыт 6. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, нейтрализован гидроксидом натрия и состоит из:b) 30% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Опыт 7. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,70%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,56, нейтрализован гидроксидом натрия и состоит из:- 13010797 Опыт 8. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 1%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный гомополимер акриловой кислоты имеет удельную вязкость 0,64 и нейтрализован гидроксидами кальция и натрия. Опыт 9. Этот опыт иллюстрирует изобретение и при его осуществлении используют 1%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 0,64, нейтрализован гидроксидом натрия и состоит из:b) 5% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Для совокупности опытов 3-9 определяют сухой экстракт суспензий неорганического вещества,их значение pH, их гранулометрию, характеризуемую процентным содержанием по массе частиц величиной ниже 1 и 2 мкм, их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100), определяемые в момент t=0, затем при t=8 дней, до и после перемешивания. Наконец, для мелованных бумаг определяют параметры R457+UV и R457-UV согласно нормам NF Q 03038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр АА означает: акриловая кислота АМА означает: метакриловая кислота М MePEG5000 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 5000 Из табл. II видно, что сополимеры согласно изобретению, используемые в способе измельчения минеральных наполнителей, позволяют достигать заметного улучшения активации оптического отбеливания мелованной бумаги, а также отчетливое улучшение ее белизны, и это при любом количестве мономера b), такого как описанный в опытах 4, 5, 6, 7 и 9. Кроме того, эти результаты также показывают, что сополимеры согласно изобретению позволяют получать суспензии минеральных наполнителей, с которыми можно манипулировать даже после хранения без перемешивания.- 14010797 Пример 3. Этот пример относится к применению сополимеров согласно изобретению в способе измельчения минеральных наполнителей. Он относится также к применению таким образом получаемых суспензий при приготовлении покровных эмульсий для бумаги, причем эти так называемые эмульсии используют для мелования бумаг. Этот пример также относится к определению оптического отбеливания и белизны таким образом получаемой бумаги. Целью этого примера, наконец, является иллюстрирование влияния длины привитой цепи алкоксиполиалкиленгликоля (т.е. величины (m+n+p)q в формуле (I), которая входит в описание мономера b, а также влияния химической природы молекулы, за счет которой происходит прививка вышеуказанной алкоксиполиалкиленгликолевой группы к основной цепи полимера. В этом примере начинают с измельчения суспензий неорганического вещества по способу, описанному в примере 2. Определяют их гранулометрию, а также их вязкость по Брукфилду согласно описанным в примере 2 способам. Вышеуказанные суспензии вводят затем в состав покровных эмульсий, приготовленных согласно способу, описанному в примере 2. Вышеуказанные покровные эмульсии служат, в конечном счете, для мелования листов бумаги согласно способу, описанному в примере 2, с массой слоя,равной 15 г/м 2. Вышеуказанные листы представляют собой предварительно мелованные листы бумаги размерами 2129,7 см с удельной массой 96 г/м 2. Их белизна характеризуется параметрами R457+UV,R457-UV, UV и W(CIE), соответственно, равными 88,4-85,8-2,6 и 89,5. Опыт 10. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный гомополимер акриловой кислоты имеет удельную вязкость 0,64 и нейтрализован гидроксидами кальция и натрия. Опыт 11. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 0,84, нейтрализован гидроксидом натрия и состоит из:b) 82% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=8. Опыт 12. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 0,78, нейтрализован гидроксидом натрия и состоит из:b) 83% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=17. Опыт 13. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,47, нейтрализован гидроксидом натрия и состоит из:b) 77,6% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилуретановую группу, так называемый продукт реакции этиленгликольметакрилата и толуола; R' означает метильный радикал; с (m+n+p)q=113;- 15010797 Опыт 14. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 3,66, нейтрализован гидроксидом натрия и состоит из:(m+n+p)q=113. Для совокупности опытов 10-14 определяют сухой экстракт суспензий неорганического вещества, их значение pH, их гранулометрию, определяемую в виде процентного содержания по массе частиц величиной ниже 1 и 2 мкм, их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100), определяемые в момент t=0, затем при t=8 дней, до и после перемешивания. Наконец, для мелованных бумаг определяют параметры R457+UV и R457-UV согласно нормам NF Q 03038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр АА означает: акриловая кислота АМА означает: метакриловая кислота АЕ означает: этилакрилат М MePEG350 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 350 М MePEG750 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 750MAEG-TDI-MePEG5000 означает: метакрилуретан, продукт реакции этиленгликольметакрилата, толуолдиизоцианата и метоксиполиэтиленгликоля молекулярной массы 5000IDMBI MePEG5000 означает: продукт реакции метоксиполиэтиленгликоля молекулярной массы 5000 с 3-изопропенил-,-диметилбензилизоцианатом Из табл. III видно, что сополимеры согласно изобретению, используемые в способе измельчения минеральных наполнителей, приводят к заметному улучшению оптического отбеливания мелованных бумаг и их белизны, и это, с одной стороны, в случае разной природы мономера b), содержащего алкоксиполиалкиленгликолевую группу, и, с другой стороны, в случае значения (m+n+p)q, составляющего от 5 до 150 в определении мономера b), такого как описанный формулой (I). Кроме того, эти результаты также показывают, что сополимеры согласно изобретению позволяют получать суспензии минеральных наполнителей, с которыми можно манипулировать даже после хранения без перемешивания. Пример 4. Этот пример относится к применению сополимеров согласно изобретению в способе измельчения минеральных наполнителей. Он относится также к применению таким образом получаемых суспензий- 16010797 при приготовлении эмульсий для бумаги, причем эти так называемые эмульсии используют для мелования бумаг. Этот пример также относится к определению оптического отбеливания и белизны таким образом получаемой бумаги. Целью этого примера, наконец, является иллюстрирование влияния природы мономера, выбранного из компонентов с) и d) сополимера согласно изобретению. В этом примере начинают с измельчения суспензий неорганического вещества по способу, описанному в примере 2. Определяют их гранулометрию, а также их вязкость по Брукфилду согласно описанным в примере 2 способам. Вышеуказанные суспензии вводят затем в состав покровных эмульсий, приготовленных согласно способу, описанному в примере 2. Вышеуказанные покровные эмульсии служат,наконец, для мелования листов бумаги согласно способу, описанному в примере 2, с массой слоя, равной 15 г/м 2. Вышеуказанные листы представляют собой предварительно мелованные листы бумаги размерами 2129,7 см с удельной массой 96 г/м 2. Их белизна характеризуется параметрами R457+UV, R457-UV, UV и W(CIE), соответственно, равными 88,4-85,8-2,6 и 89,5. Опыт 15. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,70%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный гомополимер акриловой кислоты имеет удельную вязкость 0,64 и нейтрализован гидроксидами кальция и натрия. Опыт 16. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,70%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 2,74, нейтрализован гидроксидом натрия и состоит из:c) 3% мономера формулы (IIb), в которой R означает винильную группу; В означает этильный радикал. Опыт 17. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,70%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 2,88, нейтрализован гидроксидом натрия и состоит из:c) 3% мономера формулы (IIb), в которой R означает метакрилатную группу; А означает пропильную цепь; В означает метильный радикал. Опыт 18. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,70%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 3,52, нейтрализован гидроксидом натрия и состоит из:c) 3% мономера формулы (IIb), в которой R означает метакрилатную группу; А означает пропильную цепь; В означает метильный радикал. Опыт 19. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,70%, в расчете на- 17010797 сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,99, нейтрализован гидроксидом натрия и состоит из:c) 3% мономера формулы (IIb), в которой R означает метакрилатную группу; А означает пропильную цепь; В означает метильный радикал. Опыт 20. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,70%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 2,74, нейтрализован гидроксидом натрия и состоит из:c) 3% 2-этилперфторалкилакрилата, причем 2-этилперфторалкил является звеном, содержащим 21 атом фтора и 10 атомов углерода. Опыт 21. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,70%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 2,78, нейтрализован гидроксидом натрия и состоит из:d) 0,3% этиленгликольдиметакрилата. Опыт 22. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,70%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 2,80, нейтрализован гидроксидом натрия и состоит из:d) 0,3% мономера формулы (III), в которой R13 означает пропилметакрилатный радикал; R16, R17, R18 и R19 означают метильную группу; D и Е отсутствуют; m3=n3=р 3=m4=n4=р 4=0; r'=14. Для совокупности опытов 15-22 определяют сухой экстракт суспензий неорганического вещества, их значение pH, их гранулометрию, характеризующуюся процентным содержанием по массе частиц величиной ниже 1 и 2 мкм, их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100), определяемые в момент t=0, затем при t=8 дней, до и после перемешивания. Наконец, для мелованных бумаг определяют параметры R457+UV и R457-UV согласно нормам NF Q 03038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр АА означает: акриловая кислота АМА означает: метакриловая кислота М MePEG5000 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 5000 метакрилат бутокси 16 ОЕ 16 ОР 1700 означает: мономер b) сополимера согласно изобретению, такой- 19010797 как описанный в опыте 21 метакриламидометокси ОЕ 19 ОР 3 означает: мономер b) сополимера согласно изобретению, такой как описанный в опыте 22 диметакрилатсилоксан с молекулярной массой 1100 означает: мономер d) сополимера согласно изобретению, такой как описанный в опыте 22 Из табл. IV видно, что сополимеры согласно изобретению, используемые в способе измельчения минеральных наполнителей, приводят к заметному улучшению оптического отбеливания мелованных бумаг и их белизны, и это в случае разных мономеров с) или d) сополимера согласно изобретению. Кроме того, эти результаты также показывают, что сополимеры согласно изобретению позволяют получать суспензии минеральных наполнителей, с которыми можно манипулировать даже после хранения без перемешивания. Пример 5. Этот пример относится к применению сополимеров согласно изобретению в способе измельчения минеральных наполнителей. Он относится также к применению таким образом получаемых суспензий при приготовлении эмульсий для бумаги, причем эти так называемые эмульсии используют для мелования бумаг. Этот пример также относится к определению оптического отбеливания и белизны таким образом получаемой бумаги. Целью этого примера является иллюстрирование влияния удельной вязкости сополимера согласно изобретению при постоянном мономерном составе. В этом примере начинают с измельчения суспензий неорганического вещества по способу, описанному в примере 2. Определяют их гранулометрию, а также их вязкость по Брукфилду согласно описанным в примере 2 способам. Вышеуказанные суспензии вводят затем в состав покровных эмульсий, получаемых согласно способу, описанному в примере 2. Вышеуказанные покровные эмульсии служат, в конечном счете, для мелования листов бумаги согласно способу, описанному в примере 2, с массой слоя,равной 15 г/м 2. Вышеуказанные листы представляют собой предварительно мелованные листы бумаги размерами 2129,7 см с удельным весом 96 г/м 2. Их белизна характеризуется параметрами R457+UV,R457-UV, UV и W(CIE), соответственно, равными 88,4-85,8-2,6 и 89,5. Для опытов 23-28 массовый состав сополимера согласно изобретению является постоянным и равным: а) 18,6% акриловой кислоты и 1,4% метакриловой кислоты;b) 80% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Опыт 23. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 0,77, нейтрализован гидроксидом натрия. Опыт 24. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,00, нейтрализован гидроксидом натрия. Опыт 25. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,40, нейтрализован гидроксидом натрия. Опыт 26. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%.- 20010797 Вышеуказанный сополимер, который имеет удельную вязкость 2,72, нейтрализован гидроксидом натрия. Опыт 27. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 4,79, нейтрализован гидроксидом натрия. Опыт 28. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 7,85, нейтрализован гидроксидом натрия. Сополимеры согласно изобретению, такие как описанные в опытах 23-28, в этом примере сравнивают с полимером уровня техники, описанным в опыте 10 примера 3. Для совокупности опытов 23-28 определяют сухой экстракт суспензий неорганического вещества, их значение pH, их гранулометрию, характеризуемую процентным содержанием по массе частиц величиной ниже 1 и 2 мкм, их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100), определяемые в момент t=0, затем при t=8 дней, до и после перемешивания. Наконец, для мелованных бумаг определяют параметры R457+UV и R457-UV согласно нормам NF Q 03038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр АА означает: акриловая кислота АМА означает: метакриловая кислота М MePEG5000 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 5000 Из табл. V видно, что сополимеры согласно изобретению, используемые в способе измельчения минеральных наполнителей, приводят к заметному улучшению оптического отбеливания мелованных бумаг и их белизны в случае широкой гаммы удельной вязкости от 0,5 до 8. Кроме того, эти результаты также показывают, что сополимеры согласно изобретению позволяют получать суспензии минеральных наполнителей, с которыми можно манипулировать даже после хранения без перемешивания. Пример 6. Этот пример относится к применению сополимеров согласно изобретению в способе измельчения минеральных наполнителей. Он относится также к применению таким образом получаемых суспензий при приготовлении покровных эмульсий для бумаги, причем эти так называемые эмульсии используют для мелования бумаг. Этот пример также относится к определению оптического отбеливания и белизны таким образом получаемой бумаги. Целью этого примера, наконец, является иллюстрирование влияния мономерного состава сополимера согласно изобретению при постоянном содержании метоксиполиэтиленгликольметакрилата с метоксиполиэтиленгликолевой частью молекулярной массы 5000. В этом примере начинают с измельчения суспензий неорганического вещества по способу, описан- 21010797 ному в примере 2. Определяют их гранулометрию, а также их вязкость по Брукфилду согласно описанным в примере 2 способам. Вышеуказанные суспензии вводят затем в состав покровных эмульсий, приготовленных согласно способу, описанному в примере 2. Вышеуказанные покровные эмульсии служат,наконец, для мелования листов бумаги согласно способу, описанному в примере 2, с массой слоя, равной 15 г/м 2. Вышеуказанные листы представляют собой предварительно мелованные листы бумаги размерами 2129,7 см с удельной массой 96 г/м 2. Их белизна характеризуется параметрами R457+UV, R457-UV, UV и W(CIE), соответственно, равными 88,4-35,8-2,6 и 89,5. Опыт 29. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный гомополимер акриловой кислоты имеет удельную вязкость 0,64 и нейтрализован гидроксидами кальция и натрия. Опыт 30. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%,в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,34, нейтрализован гидроксидом натрия и состоит из:c) 10% акриламида. Опыт 31. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,24, нейтрализован гидроксидом натрия и состоит из:b) 80% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Опыт 32. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,38, нейтрализован гидроксидом натрия и состоит из:b) 80% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Опыт 33. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,24, нейтрализован гидроксидом натрия и состоит из: а) 8,6% акриловой кислоты, 1,4% метакриловой кислоты и 10% акриламидометилпропансульфокислоты;- 22010797 Опыт 34. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,92, нейтрализован гидроксидом натрия и состоит из:b) 80% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Сополимеры согласно изобретению, такие как описанные в опытах 30-33, в этом примере сравнивают с полимером уровня техники, описанным в опыте 10 примера 3. Сополимер согласно изобретению, такой как описанный в опыте 34, в этом примере сравнивают с полимером уровня техники,описанным в опыте 29 настоящего примера. В самом деле, как видно из таблиц соответствующих значений, сравнивают полимеры, позволяющие получать суспензии неорганического вещества с подобными гранулометрическими составами. Для совокупности опытов 30-34 определяют сухой экстракт суспензий неорганического вещества, их значение pH, их гранулометрию, характеризуемую процентным содержанием по массе частиц величиной ниже 1 и 2 мкм, их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100), определяемые в момент t=0, затем при t=8 дней, до и после перемешивания. Наконец, для мелованных бумаг определяют параметры R457+UV и R457-UV согласно нормам NF Q 03038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр АА означает: акриловая кислота АМА означает: метакриловая кислотаAMPS означает: акриламидометилпропансульфокислота М MePEG5000 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 5000 Из табл. VI видно, что сополимеры согласно изобретению, используемые в способе измельчения минеральных наполнителей, приводят к заметному повышению активации оптического отбеливания ме- 23010797 лованных бумаг и их белизны в случае постоянного содержания метоксиполиэтиленгликольметакрилата с метоксиполиэтиленгликолевой частью молекулярной массы 5000, и это при большом разнообразии мономерных составов. Кроме того, эти результаты также показывают, что сополимеры согласно изобретению позволяют получать суспензии минеральных наполнителей, с которыми можно манипулировать даже после хранения без перемешивания. Пример 7. Этот пример относится к применению сополимеров согласно изобретению в способе измельчения минеральных наполнителей. Он относится также к применению таким образом получаемых суспензий при приготовлении покровных эмульсий для бумаги, причем эти так называемые эмульсии используют для мелования бумаг. Этот пример также относится к определению оптического отбеливания и белизны таким образом получаемой бумаги. Целью этого примера, наконец, является иллюстрирование влияния содержания и природы системы для нейтрализации сополимера согласно изобретению при постоянном мономерном составе. В этом примере начинают с измельчения суспензий неорганического вещества по способу, описанному в примере 2. Определяют их гранулометрию, а также их вязкость по Брукфилду согласно описанным в примере 2 способам. Вышеуказанные суспензии вводят затем в состав покровных эмульсий, приготовляемых согласно способу, описанному в примере 2. Вышеуказанные покровные эмульсии служат,наконец, для мелования листов бумаги согласно способу, описанному в примере 2, с массой слоя, равной 15 г/м 2. Вышеуказанные листы представляют собой пигментированные листы бумаги размерами 2129,7 см с удельной массой 96 г/м 2. Их белизна характеризуется параметрами R457+UV, R457-UV, UV иW(CIE), соответственно, равными 90,9-83,8-7,1 и 103,6. Для опытов 36-39 и 41-44 состав сополимера согласно изобретению является постоянным и фиксированным по массе:b) 72,2% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=8. Опыт 35 Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный гомополимер, который имеет удельную вязкость 0,64, когда он нейтрализован гидроксидом натрия, нейтрализуют с помощью системы, состоящей в случае этого опыта из 70 мол.% ионов натрия и 30 мол.% ионов кальция. Опыт 36. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, когда он нейтрализован с помощью гидроксида натрия, в настоящем опыте полностью нейтрализуют с помощью иона калия. Опыт 37. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, когда он нейтрализован с помощью гидроксида натрия, в настоящем опыте нейтрализуют с помощью системы, состоящей из 70 мол.% ионов натрия и 30 мол.% ионов кальция. Опыт 38. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, когда он нейтрализован с по- 24010797 мощью гидроксида натрия, в настоящем опыте нейтрализуют с помощью системы, состоящей из 50 мол.% ионов натрия и 50 мол.% ионов магния. Опыт 39. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, когда он нейтрализован с помощью гидроксида натрия, в настоящем опыте нейтрализуют с помощью аминометилпропанола. Опыт 40. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 0,64, когда он нейтрализован с помощью гидроксида натрия, в настоящем опыте нейтрализуют с помощью системы, состоящей из 70 мол.% ионов натрия и 30 мол.% ионов кальция. Опыт 41. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, когда он нейтрализован с помощью гидроксида натрия, в настоящем опыте не нейтрализуют (все его карбоксильные группы остаются кислыми). Опыт 42. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, когда он нейтрализован с помощью гидроксида натрия, в настоящем опыте полностью нейтрализуют с помощью триэтаноламина. Опыт 43. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, когда он нейтрализован с помощью гидроксида натрия, в настоящем опыте полностью нейтрализуют с помощью иона аммония. Опыт 44. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 76%. Вышеуказанный сополимер, который имеет удельную вязкость 1,08, когда он нейтрализован с помощью гидроксида натрия, нейтрализуют на 50% с помощью иона калия, причем 50% его групп остаются кислыми. Для совокупности опытов 35-44 определяют сухой экстракт суспензий неорганического вещества, их значение pH, их гранулометрию, характеризуемую процентным содержанием по массе частиц величиной ниже 1 и 2 мкм, их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100), определяемые в момент t=0, затем при t=8 дней, до и после перемешивания. Наконец, для мелованных бумаг определяют параметры R457+UV и R457-UV согласно нормам NF Q 03038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр АА означает: акриловая кислота АМА означает: метакриловая кислота М MePEG350 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 350TEA означает: триэтаноламин Из табл. VII видно, что сополимеры согласно изобретению, используемые в способе измельчения минеральных наполнителей, приводят к заметному улучшению оптического отбеливания мелованных бумаг и их белизны в случае постоянного мономерного состава, и это при различных содержаниях и различной природе предусматриваемой системы для нейтрализации. Кроме того, эти результаты также показывают, что сополимеры согласно изобретению позволяют получать суспензии минеральных наполнителей, с которыми можно манипулировать даже после хранения без перемешивания. Пример 8. Этот пример относится к применению сополимеров согласно изобретению в способе измельчения минеральных наполнителей. Он относится также к применению таким образом получаемых суспензий при приготовлении эмульсий для бумаги, причем эти так называемые эмульсии используют для мелования бумаг. Этот пример также относится к определению оптического отбеливания и белизны таким образом получаемой бумаги. Целью этого примера, наконец, является иллюстрирование различных мономерных составов сополимера согласно изобретению. В этом примере начинают с измельчения суспензий неорганического вещества по способу, описанному в примере 2. Определяют их гранулометрию, а также их вязкость по Брукфилду согласно описанным в примере 2 способам. Вышеуказанные суспензии вводят затем в состав покровных эмульсий, получаемых путем включения, на 100 мас.ч. сухого пигмента вышеуказанной измельченной суспензии карбоната кальция, 10 частей, в расчете на сухую массу, стирол-бутадиенового латекса, выпускаемого фирмойDOW CHEMICAL под названием DL950, 0,2 части дополнительного связующего, выпускаемого фирмой СОАТЕХ под названием Rhecoat 35, и 1 части, в расчете на массу в сухом состоянии, оптического отбеливателя, выпускаемого фирмой BAYER под названием Blancophor P. Вышеуказанные покровные эмульсии служат, наконец, для мелования листов бумаги согласно способу, описанному в примере 2, с массой слоя, равной 15 г/м 2. Вышеуказанные листы представляют собой предварительно мелованные листы бумаги размерами 2129,7 см с удельной массой 96 г/м 2. Опыт 45. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,65%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 78,2%. Вышеуказанный гомополимер акриловой кислоты имеет удельную вязкость 0,64 и нейтрализован с помощью гидроксидов кальция и натрия. Опыт 46. Этот опыт иллюстрирует изобретение и при его осуществлении используют 1,50%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 78,3%. Вышеуказанный сополимер нейтрализован гидроксидом натрия и состоит из:c) 5% винилпирролидона. Опыт 47. Этот опыт иллюстрирует изобретение и при его осуществлении используют 1,20%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 78,6%. Вышеуказанный сополимер нейтрализован гидроксидом натрия и состоит из:b) 5% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает винильную группу; R' означает атом водорода; с m=р=0; n=113; q=1 и с (m+n+p)q=113. Опыт 48. Этот опыт иллюстрирует изобретение и при его осуществлении используют 1,50%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 75%. Вышеуказанный сополимер нейтрализован гидроксидом натрия и состоит из:c) 3% мономера формулы (IIb), в которой R означает метакрилатную группу; А означает пропильную цепь; В означает метильный радикал. Для совокупности опытов 45-48 определяют сухой экстракт суспензий неорганического вещества, их значение pH, их гранулометрию, характеризуемую процентным содержанием по массе частиц величиной ниже 1 и 2 мкм, их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100), определяемые в момент t=0, затем при t=8 дней, до и после перемешивания. Наконец, для мелованных бумаг определяют параметры R457+UV и R457-UV согласно нормам NF Q 03038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр АА означает: акриловая кислота АМА означает: метакриловая кислотаVP означает: винилпирролидон М MePEG2000 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 2000- 27010797 Из табл. VIII видно, что сополимеры согласно изобретению различных мономерных составов, используемые в способе измельчения минеральных наполнителей, приводят к заметному повышению оптического отбеливания мелованных бумаг и их белизны. Пример 9. Этот пример относится к применению сополимеров согласно изобретению в способе получения наполнителей массы. Он относится также к применению таким образом получаемых наполнителей массы при производстве бумаги. Этот пример также относится к определению оптического отбеливания и белизны таким образом получаемой бумаги. Целью настоящего примера, наконец, является иллюстрирование эффективности сополимеров согласно изобретению как повышающих активацию оптического отбеливания и белизну изготовленной бумаги. В опытах, соответствующих этому примеру, начинают с измельчения суспензии неорганического вещества по способу, описанному в примере 2. Минеральным наполнителем является карбонат кальция. В каждом опыте используют постоянное количество вспомогательного для измельчения агента, которым является либо сополимер согласно изобретению, либо вспомогательный для измельчения агент уровня техники; это количество равно 0,35%, в расчете на сухую массу, сополимера по отношению к сухой массе минерального наполнителя. Гранулометрию вышеуказанной суспензии определяют с помощью гранулометра Sdigraph 5100. Также измеряют ее вязкость по Брукфилду при 10 и 100 об/мин (10 и 100),при t=0, затем спустя 8 дней, до и после перемешивания, согласно проведению опыта, описанному в примере 2. После измерений вязкости по Брукфилду при t=0 наполнитель массы используют для изготовления листа бумаги согласно следующему способу. Используют пастообразную массу, которая представляет собой смесь из 30 мас.% волокон хвойных деревьев и 70 мас.% эвкалиптовых волокон. Эту пастообразную массу рафинируют в ролле Valley при 30SR, причем концентрация рафинерной массы составляет 16 г/л. Вышеуказанная масса содержится в чаше формы типа Frank. В эту пастообразную массу вводят 1 мас.% (по отношению к суммарной сухой массе волокон) оптического отбеливателя, который представляет собой продукт Blancophor P 01, выпускаемый фирмой BAYER. Затем вводят 0,6 мас.%, по отношению к суммарной сухой массе волокон,адгезива Keydime С 222, выпускаемого фирмой EKA CHEMICAL. Затем добавляют наполнитель в виде водной суспензии в количестве 30%, в расчете на сухую массу, по отношению к суммарной сухой массе волокон. Осуществляют разбавление с целью получения листа с конечной массой квадратного метра в граммах, составляющей 80 г/м 2. Также вводят систему для удержания типа катионный крахмал/полиакриламид. Катионным крахмалом является Hi-Cat 5283, выпускаемый фирмой ROQUETTE, а полиакриламидом является Percol 178, выпускаемый фирмой CIBA. Количество добавки для удержания подбирают так, чтобы в изготовленном листе иметь процентное содержание остаточных наполнителей, составляющее 20 мас.%. Наконец, для изготовленных листов бумаги определяют параметры R457+UV и R457-UV согласно нормам NF Q 03-038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр W(CIE) согласно норме ISO/FDIS 11475. Опыт 49. Этот опыт иллюстрирует уровень техники и при его осуществлении используют 0,35%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, гомополимера акриловой кислоты согласно уровню техники для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 65%. Вышеуказанный гомополимер акриловой кислоты имеет удельную вязкость 0,64 и нейтрализован гидроксидами кальция и натрия. Опыт 50. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,35%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 65%. Вышеуказанный сополимер, который имеет удельную вязкость 1,10, нейтрализован гидроксидом натрия и состоит из:b) 82,5% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=45. Опыт 51. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,35%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед из- 28010797 мельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 65%. Вышеуказанный сополимер, который имеет удельную вязкость 1,49, нейтрализован гидроксидом натрия и состоит из:b) 83% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Опыт 52. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,35%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 65%. Вышеуказанный сополимер, который имеет удельную вязкость 1,27, нейтрализован гидроксидом натрия и состоит из:b) 90% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Опыт 53. Этот опыт иллюстрирует изобретение и при его осуществлении используют 0,35%, в расчете на сухую массу, по отношению к сухой массе минерального наполнителя, сополимера согласно изобретению для измельчения суспензии карбоната кальция. Суспензия карбоната кальция содержит перед измельчением 20 мас.% частиц с диаметром ниже 2 мкм, определяемым с помощью гранулометра Sdigraph 5100, и обладает содержанием по массе сухого вещества 65%. Вышеуказанный сополимер, который имеет удельную вязкость 1,56, нейтрализован гидроксидом натрия и состоит из:b) 90% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=113. Для опытов 49-53 определяют гранулометрию измельченных суспензий минерального наполнителя, определяемую процентным содержанием по массе частиц величиной ниже 1 и 2 мкм, их вязкости по Брукфилду при 10 и 100 об/мин (10 и 100), определяемые в момент t=0, затем при t=8 дней, до и после перемешивания. Наконец, для мелованных бумаг определяют параметры R457+UV и R457-UV согласно нормам NF Q 03038 и NF Q 03-039, затем рассчитывают разницу UV=R457+UV-R457-UV и также определяют параметр АА означает: акриловая кислота АМА означает: метакриловая кислота М MePEG2000 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 2000 М MePEG5000 означает: метоксиполиэтиленгликольметакрилат с метоксиполиэтиленгликолевой частью молекулярной массы 5000- 29010797 Из табл. IX видно, что сополимеры согласно изобретению, используемые в способе получения наполнителей массы, приводят к заметному улучшению активации оптического отбеливания изготовленных бумаг и их белизны. Кроме того, эти результаты также показывают, что сополимеры согласно изобретению позволяют получать суспензии минеральных наполнителей, с которыми можно манипулировать даже после хранения без перемешивания. Пример 10. Этот пример относится к применению сополимеров согласно изобретению в качестве добавок в способе получения покровных эмульсий. Он относится также к применению таким образом получаемых покровных эмульсий при производстве мелованной бумаги. Этот пример относится также к определению оптического отбеливания и белизны таким образом получаемых мелованных бумаг. Целью этого примера, наконец, является иллюстрирование эффективности сополимеров согласно изобретению как улучшающих активацию оптического отбеливания и белизны мелованных бумаг. В опытах, соответствующих этому примеру, начинают со смешения, согласно известным специалисту способам, суспензии карбоната кальция, выпускаемой фирмой OMYA под названием Setacarb, и суспензии каолина, выпускаемой фирмой HUBER под названием Hydragloss 90. Затем получают эмульсию путем включения, на 100 мас.ч. сухого пигмента, 10 частей, в расчете на сухую массу, стиролбутадиенового латекса, выпускаемого фирмой DOW CHEMICAL под названием DL950, и 1 части, в расчете на массу в сухом состоянии, оптического отбеливателя, выпускаемого фирмой BAYER под названием Blancophor P. Потом, в случае необходимости, добавляют 1,5 части, в расчете на сухую массу,известного специалисту носителя оптического отбеливания, которым является поливиниловый спирт,выпускаемый фирмой CLARIANT под названием Mowiol 4-98. После этого добавляют или нет сополимер согласно изобретению в количествах, которые уточняются для каждого из опытов. Эти эмульсии затем используют для мелования листов бумаги по способу, описанному в примере 2,с массой слоя, равной 15 г/м 2. Вышеуказанные листы представляют собой пигментированные листы бумаги размерами 2129,7 см с удельной массой 76 г/м 2. Их белизну характеризуют с помощью параметровR457+UV, R457-UV, UV и W(CIE), соответственно, равных 90,9-83,8-7,1 и 103,6. Опыт 54. Этот опыт иллюстрирует уровень техники и для получения эмульсии используют вышеуказанную смесь минеральных наполнителей, вышеуказанный латекс и вышеуказанный оптический отбеливатель в количествах, которые определены в начале примера 10. Опыт 55. Этот опыт иллюстрирует изобретение и для получения эмульсии используют вышеуказанную смесь минеральных наполнителей, вышеуказанный латекс и вышеуказанный оптический отбеливатель в количествах, которые определены в начале примера 10. При приготовлении эмульсии также используют 1,5 части, в расчете на сухую массу, сополимера согласно изобретению. Вышеуказанный сополимер, который имеет удельную вязкость 14,2, нейтрализован гидроксидом натрия и состоит из:b) 83% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=45. Опыт 56. Этот опыт иллюстрирует изобретение и для получения эмульсии используют вышеуказанную смесь минеральных наполнителей, вышеуказанный латекс и вышеуказанный оптический отбеливатель в количествах, которые определены в начале примера 10. При приготовлении эмульсии также используют 1 часть, в расчете на сухую массу, сополимера согласно изобретению. Вышеуказанный сополимер, который имеет удельную вязкость 4,83, нейтрализован гидроксидом натрия и состоит из:b) 83% мономера формулы (I), в которой R1 означает атом водорода; R2 означает атом водорода; R означает метакрилатную группу; R' означает метильный радикал; с (m+n+p)q=45. Опыт 57. Этот опыт иллюстрирует уровень техники и для получения эмульсии используют вышеуказанную смесь минеральных наполнителей, вышеуказанный латекс и вышеуказанный оптический отбеливатель в количествах, которые определены в начале примера 10. При приготовлении эмульсии также используют 0,5 части, в расчете на сухую массу, поливинилового спирта в качестве носителя оптического отбеливания. Опыт 58. Этот опыт иллюстрирует изобретение и для получения эмульсии используют вышеуказанную смесь
