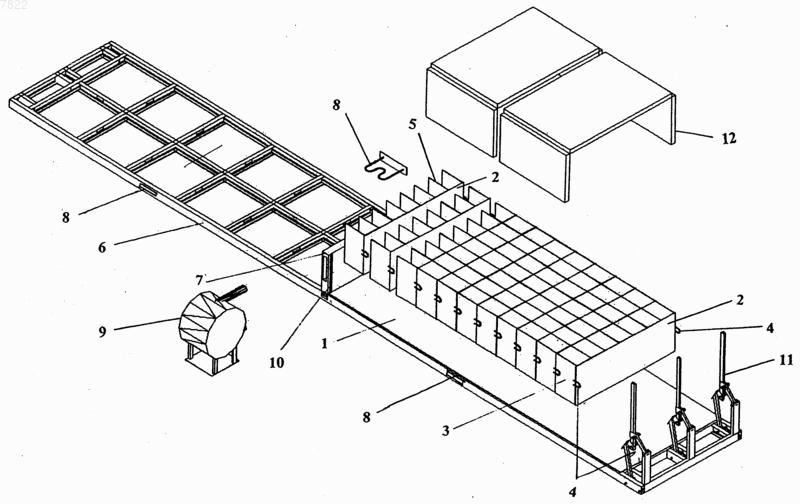

Многоместная форма для изготовления изделий из пенобетона

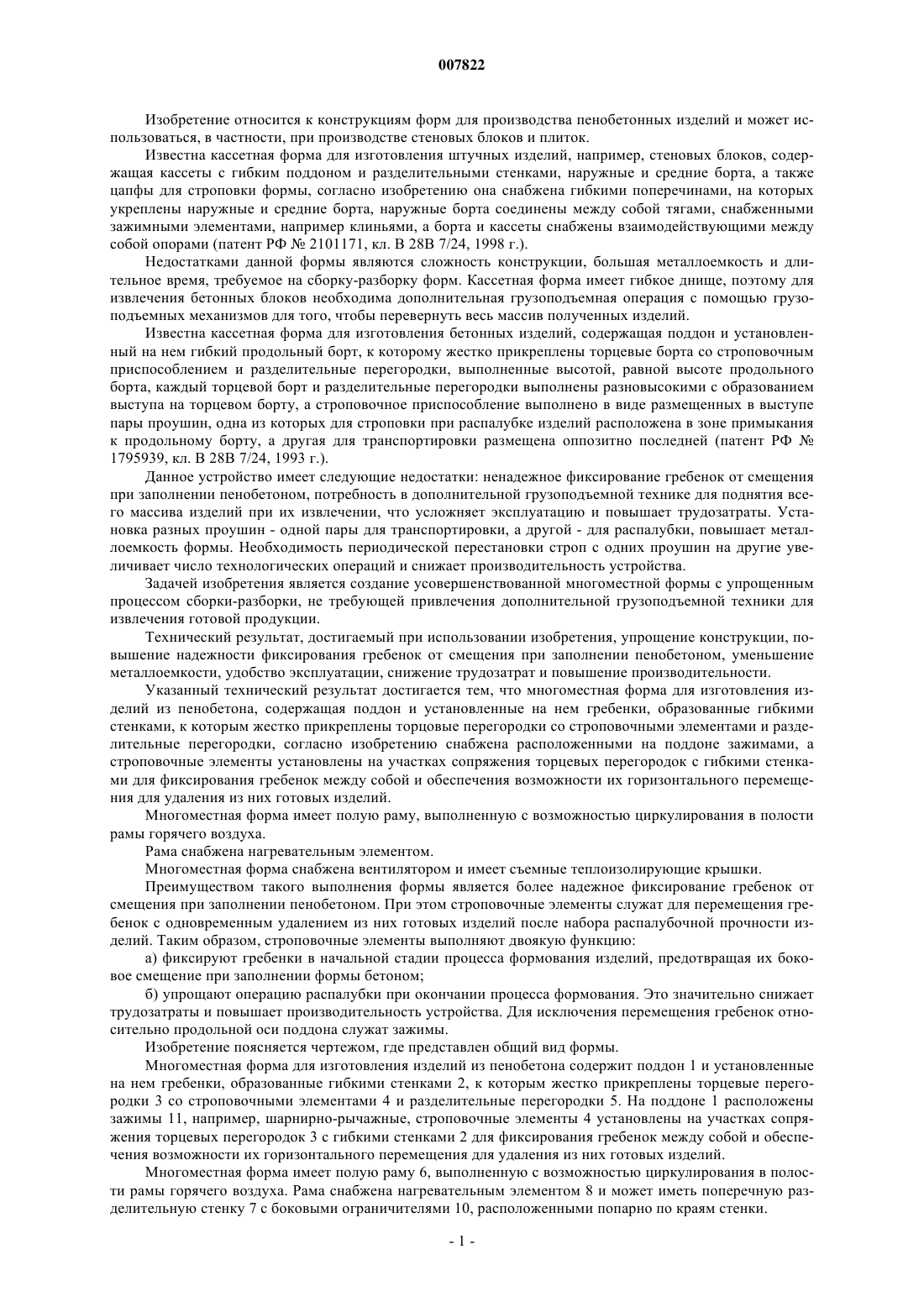

007822 Изобретение относится к конструкциям форм для производства пенобетонных изделий и может использоваться, в частности, при производстве стеновых блоков и плиток. Известна кассетная форма для изготовления штучных изделий, например, стеновых блоков, содержащая кассеты с гибким поддоном и разделительными стенками, наружные и средние борта, а также цапфы для строповки формы, согласно изобретению она снабжена гибкими поперечинами, на которых укреплены наружные и средние борта, наружные борта соединены между собой тягами, снабженными зажимными элементами, например клиньями, а борта и кассеты снабжены взаимодействующими между собой опорами (патент РФ 2101171, кл. В 28 В 7/24, 1998 г.). Недостатками данной формы являются сложность конструкции, большая металлоемкость и длительное время, требуемое на сборку-разборку форм. Кассетная форма имеет гибкое днище, поэтому для извлечения бетонных блоков необходима дополнительная грузоподъемная операция с помощью грузоподъемных механизмов для того, чтобы перевернуть весь массив полученных изделий. Известна кассетная форма для изготовления бетонных изделий, содержащая поддон и установленный на нем гибкий продольный борт, к которому жестко прикреплены торцевые борта со строповочным приспособлением и разделительные перегородки, выполненные высотой, равной высоте продольного борта, каждый торцевой борт и разделительные перегородки выполнены разновысокими с образованием выступа на торцевом борту, а строповочное приспособление выполнено в виде размещенных в выступе пары проушин, одна из которых для строповки при распалубке изделий расположена в зоне примыкания к продольному борту, а другая для транспортировки размещена оппозитно последней (патент РФ 1795939, кл. В 28 В 7/24, 1993 г.). Данное устройство имеет следующие недостатки: ненадежное фиксирование гребенок от смещения при заполнении пенобетоном, потребность в дополнительной грузоподъемной технике для поднятия всего массива изделий при их извлечении, что усложняет эксплуатацию и повышает трудозатраты. Установка разных проушин - одной пары для транспортировки, а другой - для распалубки, повышает металлоемкость формы. Необходимость периодической перестановки строп с одних проушин на другие увеличивает число технологических операций и снижает производительность устройства. Задачей изобретения является создание усовершенствованной многоместной формы с упрощенным процессом сборки-разборки, не требующей привлечения дополнительной грузоподъемной техники для извлечения готовой продукции. Технический результат, достигаемый при использовании изобретения, упрощение конструкции, повышение надежности фиксирования гребенок от смещения при заполнении пенобетоном, уменьшение металлоемкости, удобство эксплуатации, снижение трудозатрат и повышение производительности. Указанный технический результат достигается тем, что многоместная форма для изготовления изделий из пенобетона, содержащая поддон и установленные на нем гребенки, образованные гибкими стенками, к которым жестко прикреплены торцовые перегородки со строповочными элементами и разделительные перегородки, согласно изобретению снабжена расположенными на поддоне зажимами, а строповочные элементы установлены на участках сопряжения торцевых перегородок с гибкими стенками для фиксирования гребенок между собой и обеспечения возможности их горизонтального перемещения для удаления из них готовых изделий. Многоместная форма имеет полую раму, выполненную с возможностью циркулирования в полости рамы горячего воздуха. Рама снабжена нагревательным элементом. Многоместная форма снабжена вентилятором и имеет съемные теплоизолирующие крышки. Преимуществом такого выполнения формы является более надежное фиксирование гребенок от смещения при заполнении пенобетоном. При этом строповочные элементы служат для перемещения гребенок с одновременным удалением из них готовых изделий после набора распалубочной прочности изделий. Таким образом, строповочные элементы выполняют двоякую функцию: а) фиксируют гребенки в начальной стадии процесса формования изделий, предотвращая их боковое смещение при заполнении формы бетоном; б) упрощают операцию распалубки при окончании процесса формования. Это значительно снижает трудозатраты и повышает производительность устройства. Для исключения перемещения гребенок относительно продольной оси поддона служат зажимы. Изобретение поясняется чертежом, где представлен общий вид формы. Многоместная форма для изготовления изделий из пенобетона содержит поддон 1 и установленные на нем гребенки, образованные гибкими стенками 2, к которым жестко прикреплены торцевые перегородки 3 со строповочными элементами 4 и разделительные перегородки 5. На поддоне 1 расположены зажимы 11, например, шарнирно-рычажные, строповочные элементы 4 установлены на участках сопряжения торцевых перегородок 3 с гибкими стенками 2 для фиксирования гребенок между собой и обеспечения возможности их горизонтального перемещения для удаления из них готовых изделий. Многоместная форма имеет полую раму 6, выполненную с возможностью циркулирования в полости рамы горячего воздуха. Рама снабжена нагревательным элементом 8 и может иметь поперечную разделительную стенку 7 с боковыми ограничителями 10, расположенными попарно по краям стенки.-1 007822 Многоместная форма снабжена вентилятором 9 и имеет съемные теплоизолирующие крышки 12. Строповочные элементы 4 выполнены в виде проушин или петель. Многоместная форма работает следующим образом. На поддоне 1, который может быть установлен на раме 6, перемещают первую гребенку, состоящую из гибкой стенки 2 с торцовыми 3 и разделительными 5 перегородками до упора в поперечную разделительную стенку 7. При этом боковые ограничители 10 фиксируют торцовые перегородки 3 гребенки и не позволяют ей перемещаться в боковом направлении. Следующую гребенку перемещают по поддону 1 до упора в первую, фиксируя ее от бокового перемещения с помощью строповочных элементов 4 в виде проушин первой гребенки и т.д. Все гребенки одновременно зажимаются в единый многоместный пакет форм с помощью рычажно-шарнирных зажимов 11. Формы заполняют пенобетоном. В случае необходимости для обогревания форм с пенобетоном включают нагревательные элементы 8, расположенные в раме 6, и вентилятор 9 для равномерного распределения нагретого воздуха в полостях рамы 6 и поперечной разделительной стенки 7. Чтобы сохранить тепло, поддоны с формами накрывают съемными теплоизолирующими крышками 12. Для извлечения готовых блоков поворачивают вверх рычажношарнирные зажимы 11, при этом весь пакет гребенок освобождается от их воздействия. В проушины 4 последней в ряду гребенки вставляют стержень, к которому прилагают горизонтально направленное усилие для перемещения гребенки по направлению к рычажно-шарнирным зажимам 11 и освобождения от проушин следующей за ней гребенки. Причем значительная масса пенобетонных блоков тормозит перемещение и способствует тому, что гибкая стенка 2 гребенки изгибается в плоскости, освобождаясь от отформованных блоков. Готовые блоки убирают с поддона 1, освобождая место для перемещения следующей гребенки. Процесс повторяют до полного освобождения всего комплекта форм. Таким образом, предлагаемое изобретение удобно в эксплуатации, не требует периодической перестановки строп с одних проушин на другие и использования дополнительной грузоподъемной техники для поднятия всего массива изделий при их извлечении. Заявленное устройство легко может быть трансформировано в сторону увеличения количества формообразующих элементов до необходимого в пределах производственного участка. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многоместная форма для изготовления изделий из пенобетона, содержащая поддон и установленные на нем гребенки, образованные гибкими стенками, к которым жестко прикреплены торцевые перегородки со строповочными элементами и разделительные перегородки, отличающаяся тем, что она снабжена расположенными на поддоне зажимами, а строповочные элементы установлены на участках сопряжения торцевых перегородок с гибкими стенками для фиксирования гребенок между собой и обеспечения возможности их горизонтального перемещения для удаления из них готовых изделий. 2. Многоместная форма по п.1, отличающаяся тем, что она имеет полую раму, выполненную с возможностью циркулирования в полости рамы горячего воздуха. 3. Многоместная форма по п.2, отличающаяся тем, что рама снабжена нагревательным элементом. 4. Многоместная форма по п.1 или 2, отличающаяся тем, что она снабжена вентилятором. 5. Многоместная форма по пп.1, 2, 3 или 4, отличающаяся тем, что она имеет съемные теплоизолирующие крышки.
