Провод изолированный защищенный

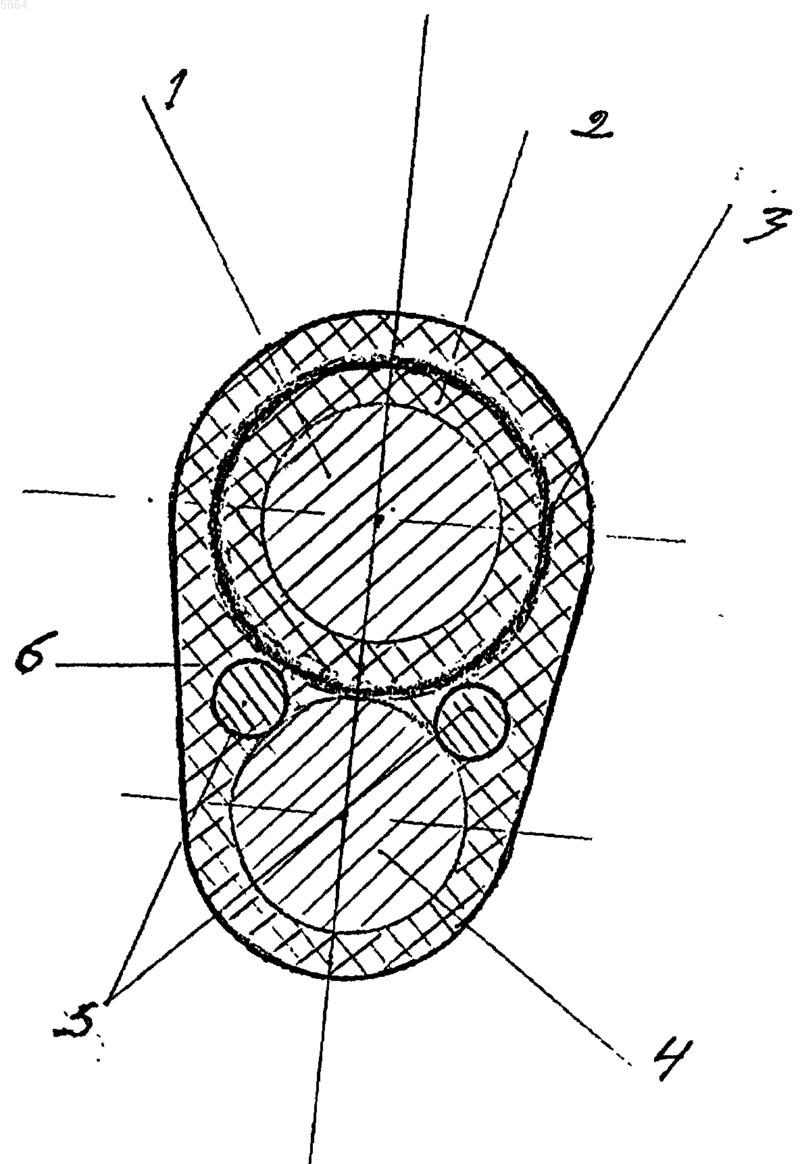

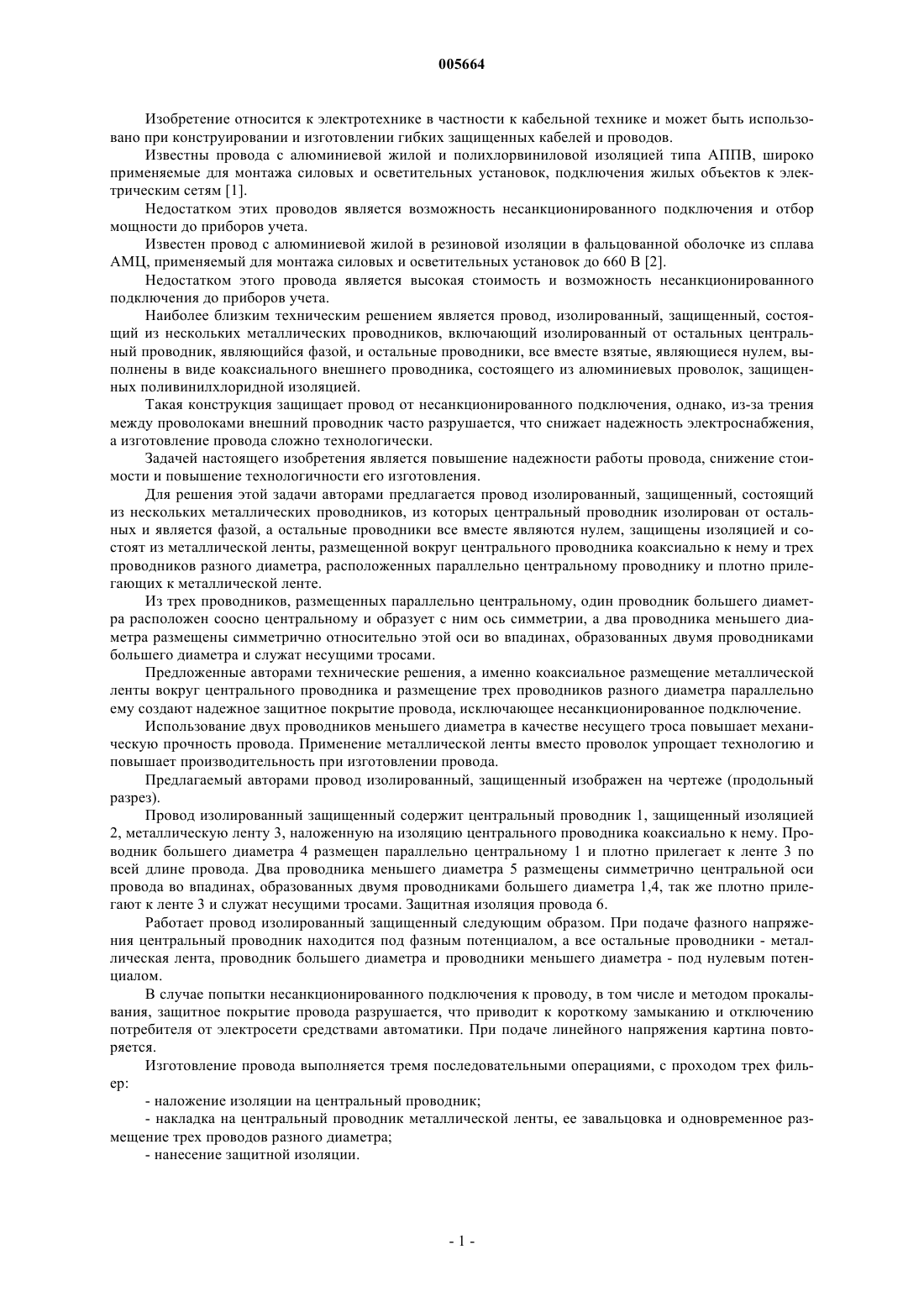

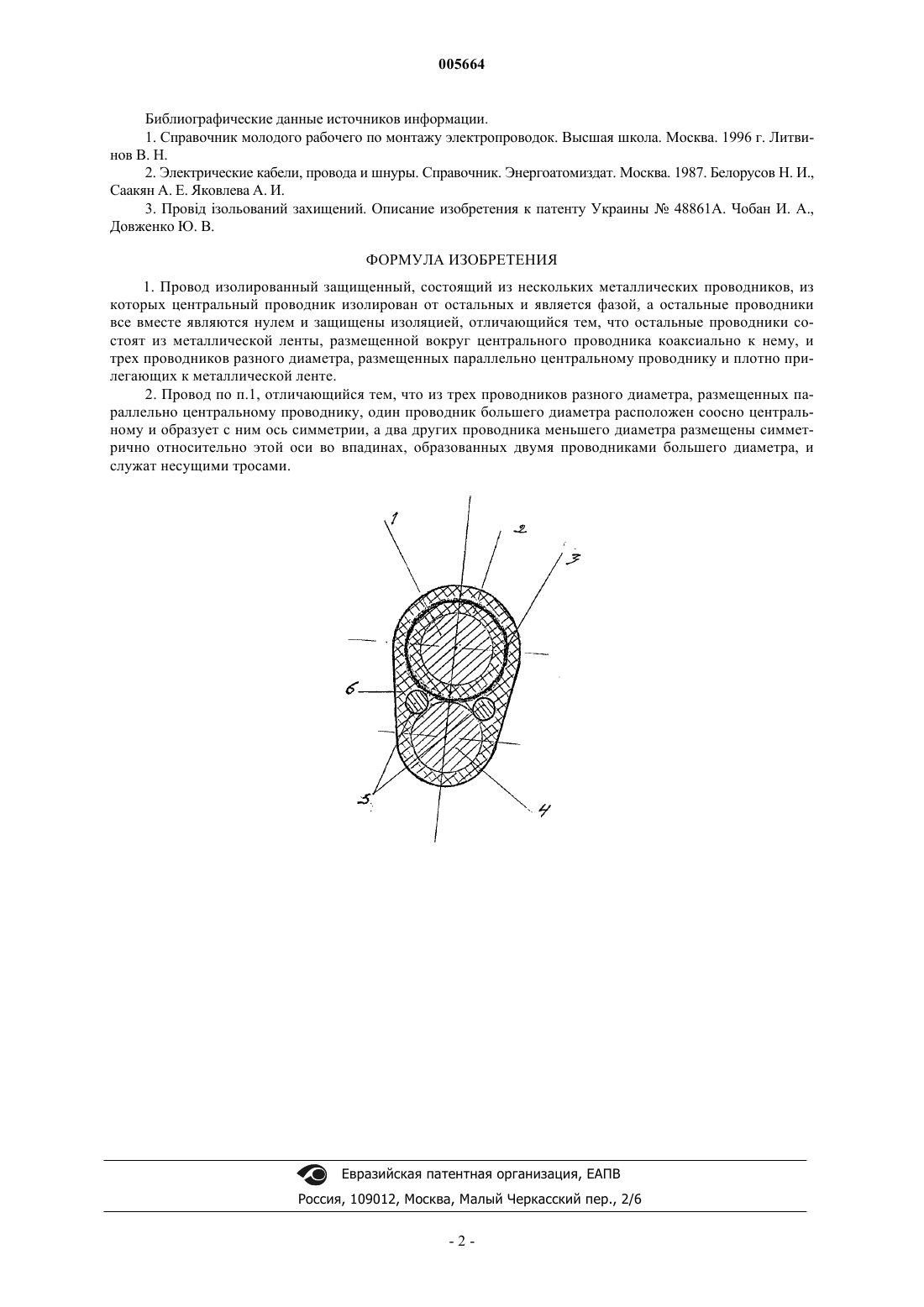

005664 Изобретение относится к электротехнике в частности к кабельной технике и может быть использовано при конструировании и изготовлении гибких защищенных кабелей и проводов. Известны провода с алюминиевой жилой и полихлорвиниловой изоляцией типа АППВ, широко применяемые для монтажа силовых и осветительных установок, подключения жилых объектов к электрическим сетям [1]. Недостатком этих проводов является возможность несанкционированного подключения и отбор мощности до приборов учета. Известен провод с алюминиевой жилой в резиновой изоляции в фальцованной оболочке из сплава АМЦ, применяемый для монтажа силовых и осветительных установок до 660 В [2]. Недостатком этого провода является высокая стоимость и возможность несанкционированного подключения до приборов учета. Наиболее близким техническим решением является провод, изолированный, защищенный, состоящий из нескольких металлических проводников, включающий изолированный от остальных центральный проводник, являющийся фазой, и остальные проводники, все вместе взятые, являющиеся нулем, выполнены в виде коаксиального внешнего проводника, состоящего из алюминиевых проволок, защищенных поливинилхлоридной изоляцией. Такая конструкция защищает провод от несанкционированного подключения, однако, из-за трения между проволоками внешний проводник часто разрушается, что снижает надежность электроснабжения,а изготовление провода сложно технологически. Задачей настоящего изобретения является повышение надежности работы провода, снижение стоимости и повышение технологичности его изготовления. Для решения этой задачи авторами предлагается провод изолированный, защищенный, состоящий из нескольких металлических проводников, из которых центральный проводник изолирован от остальных и является фазой, а остальные проводники все вместе являются нулем, защищены изоляцией и состоят из металлической ленты, размещенной вокруг центрального проводника коаксиально к нему и трех проводников разного диаметра, расположенных параллельно центральному проводнику и плотно прилегающих к металлической ленте. Из трех проводников, размещенных параллельно центральному, один проводник большего диаметра расположен соосно центральному и образует с ним ось симметрии, а два проводника меньшего диаметра размещены симметрично относительно этой оси во впадинах, образованных двумя проводниками большего диаметра и служат несущими тросами. Предложенные авторами технические решения, а именно коаксиальное размещение металлической ленты вокруг центрального проводника и размещение трех проводников разного диаметра параллельно ему создают надежное защитное покрытие провода, исключающее несанкционированное подключение. Использование двух проводников меньшего диаметра в качестве несущего троса повышает механическую прочность провода. Применение металлической ленты вместо проволок упрощает технологию и повышает производительность при изготовлении провода. Предлагаемый авторами провод изолированный, защищенный изображен на чертеже (продольный разрез). Провод изолированный защищенный содержит центральный проводник 1, защищенный изоляцией 2, металлическую ленту 3, наложенную на изоляцию центрального проводника коаксиально к нему. Проводник большего диаметра 4 размещен параллельно центральному 1 и плотно прилегает к ленте 3 по всей длине провода. Два проводника меньшего диаметра 5 размещены симметрично центральной оси провода во впадинах, образованных двумя проводниками большего диаметра 1,4, так же плотно прилегают к ленте 3 и служат несущими тросами. Защитная изоляция провода 6. Работает провод изолированный защищенный следующим образом. При подаче фазного напряжения центральный проводник находится под фазным потенциалом, а все остальные проводники - металлическая лента, проводник большего диаметра и проводники меньшего диаметра - под нулевым потенциалом. В случае попытки несанкционированного подключения к проводу, в том числе и методом прокалывания, защитное покрытие провода разрушается, что приводит к короткому замыканию и отключению потребителя от электросети средствами автоматики. При подаче линейного напряжения картина повторяется. Изготовление провода выполняется тремя последовательными операциями, с проходом трех фильер:- наложение изоляции на центральный проводник;- накладка на центральный проводник металлической ленты, ее завальцовка и одновременное размещение трех проводов разного диаметра;-1 005664 Библиографические данные источников информации. 1. Справочник молодого рабочего по монтажу электропроводок. Высшая школа. Москва. 1996 г. Литвинов В. Н. 2. Электрические кабели, провода и шнуры. Справочник. Энергоатомиздат. Москва. 1987. Белорусов Н. И.,Саакян А. Е. Яковлева А. И. 3. Провiд iзольований захищений. Описание изобретения к патенту Украины 48861 А. Чобан И. А.,Довженко Ю. В. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Провод изолированный защищенный, состоящий из нескольких металлических проводников, из которых центральный проводник изолирован от остальных и является фазой, а остальные проводники все вместе являются нулем и защищены изоляцией, отличающийся тем, что остальные проводники состоят из металлической ленты, размещенной вокруг центрального проводника коаксиально к нему, и трех проводников разного диаметра, размещенных параллельно центральному проводнику и плотно прилегающих к металлической ленте. 2. Провод по п.1, отличающийся тем, что из трех проводников разного диаметра, размещенных параллельно центральному проводнику, один проводник большего диаметра расположен соосно центральному и образует с ним ось симметрии, а два других проводника меньшего диаметра размещены симметрично относительно этой оси во впадинах, образованных двумя проводниками большего диаметра, и служат несущими тросами.
