Гибкий многоцелевой провод для поверхностного монтажа

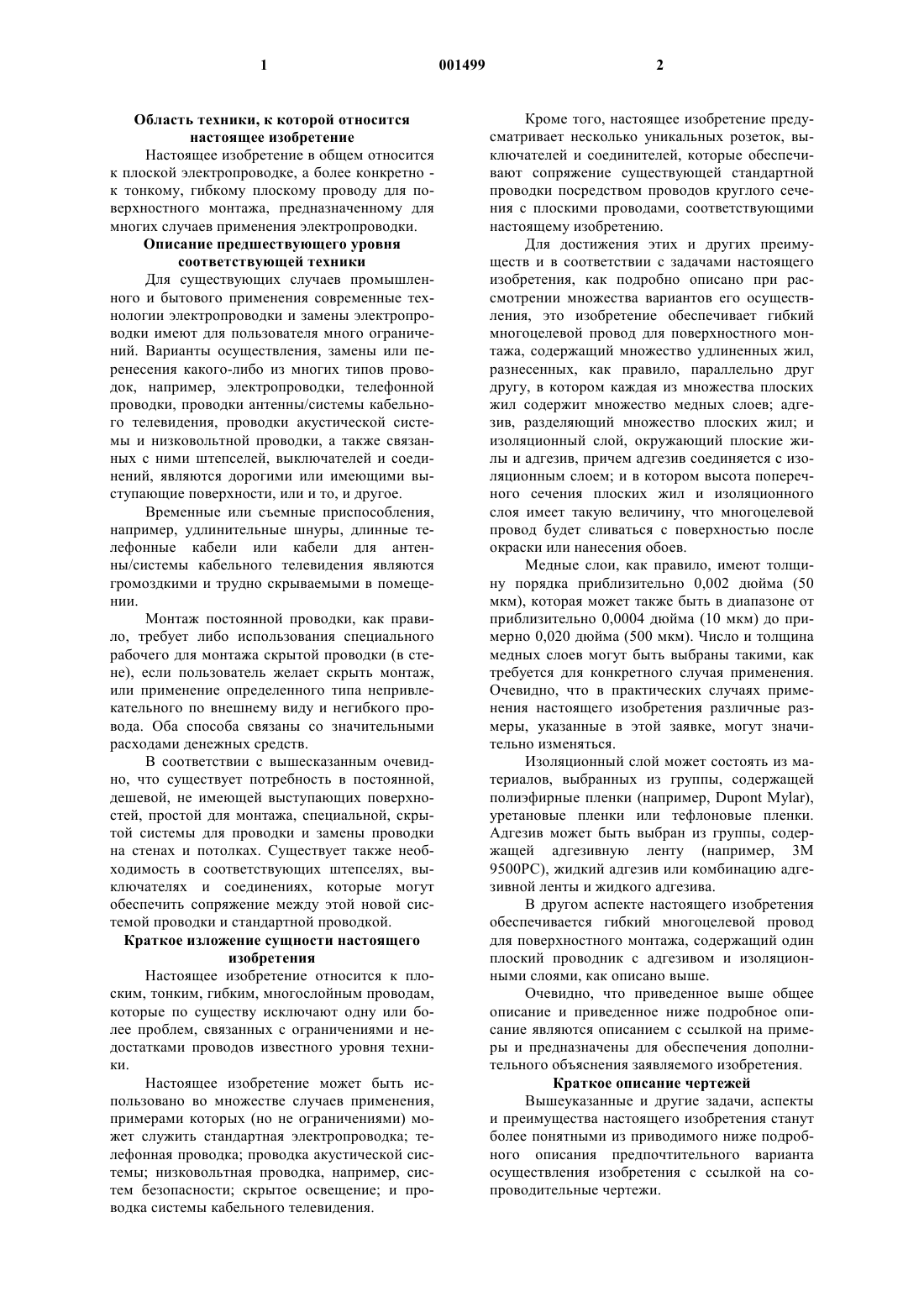

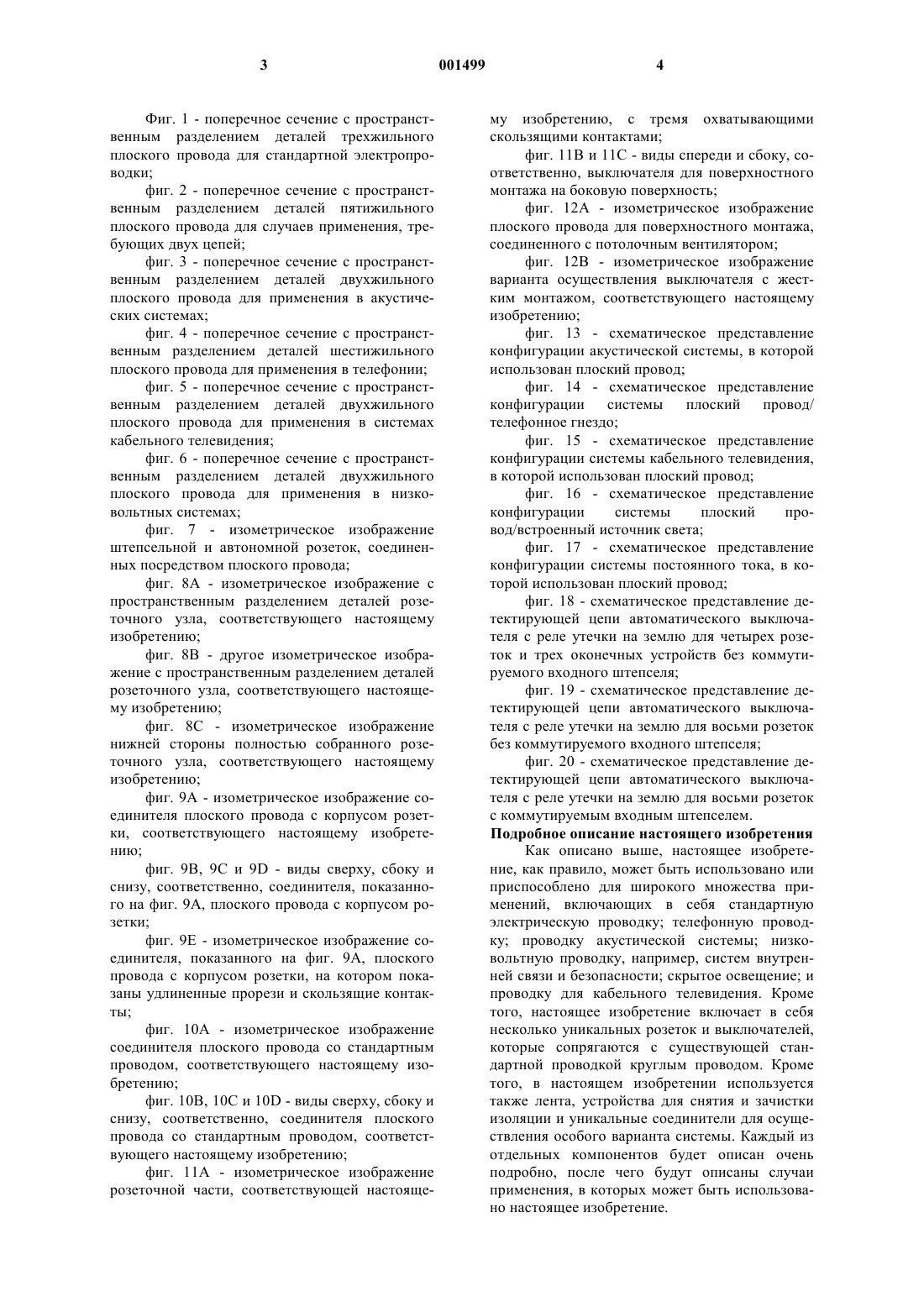

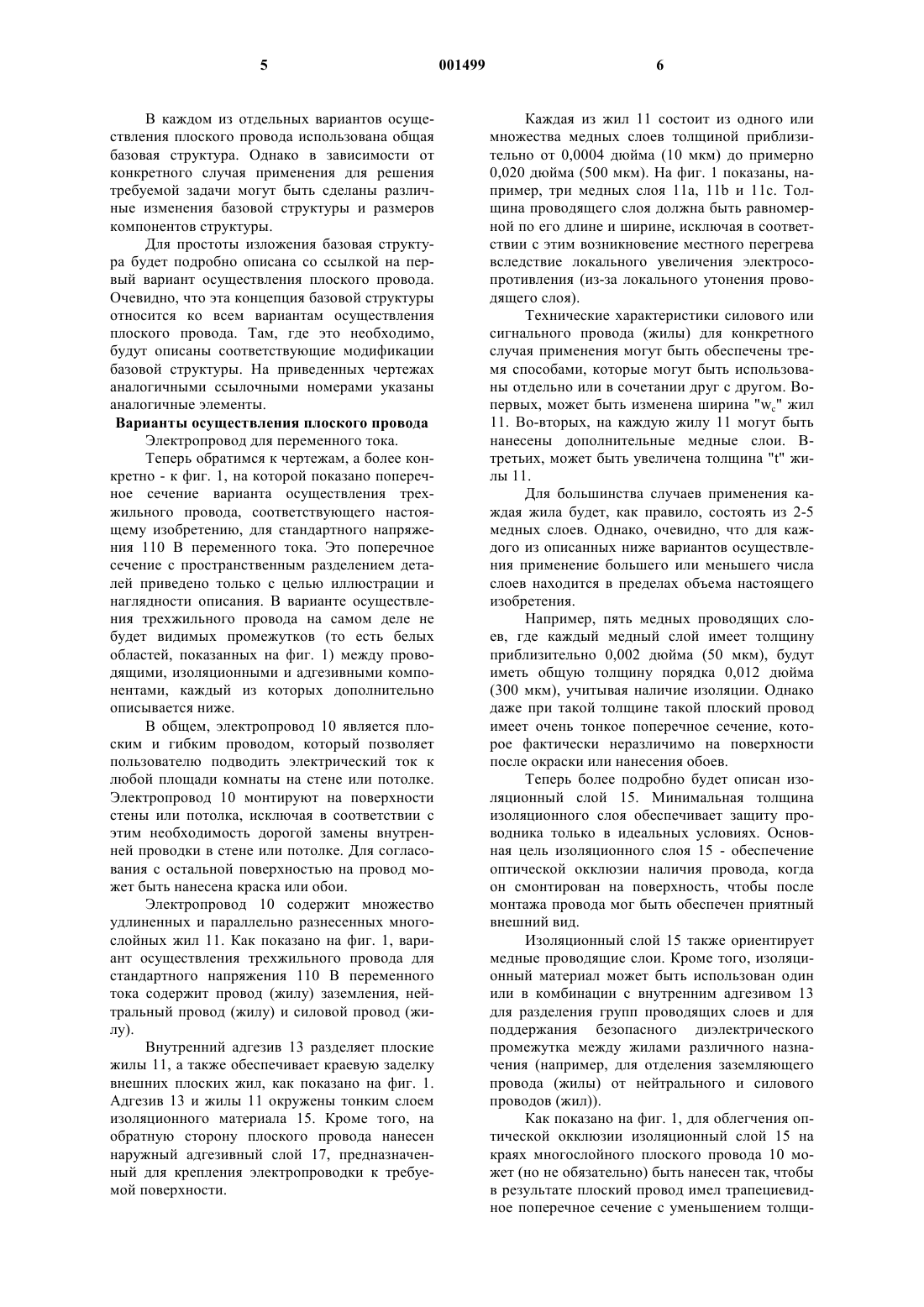

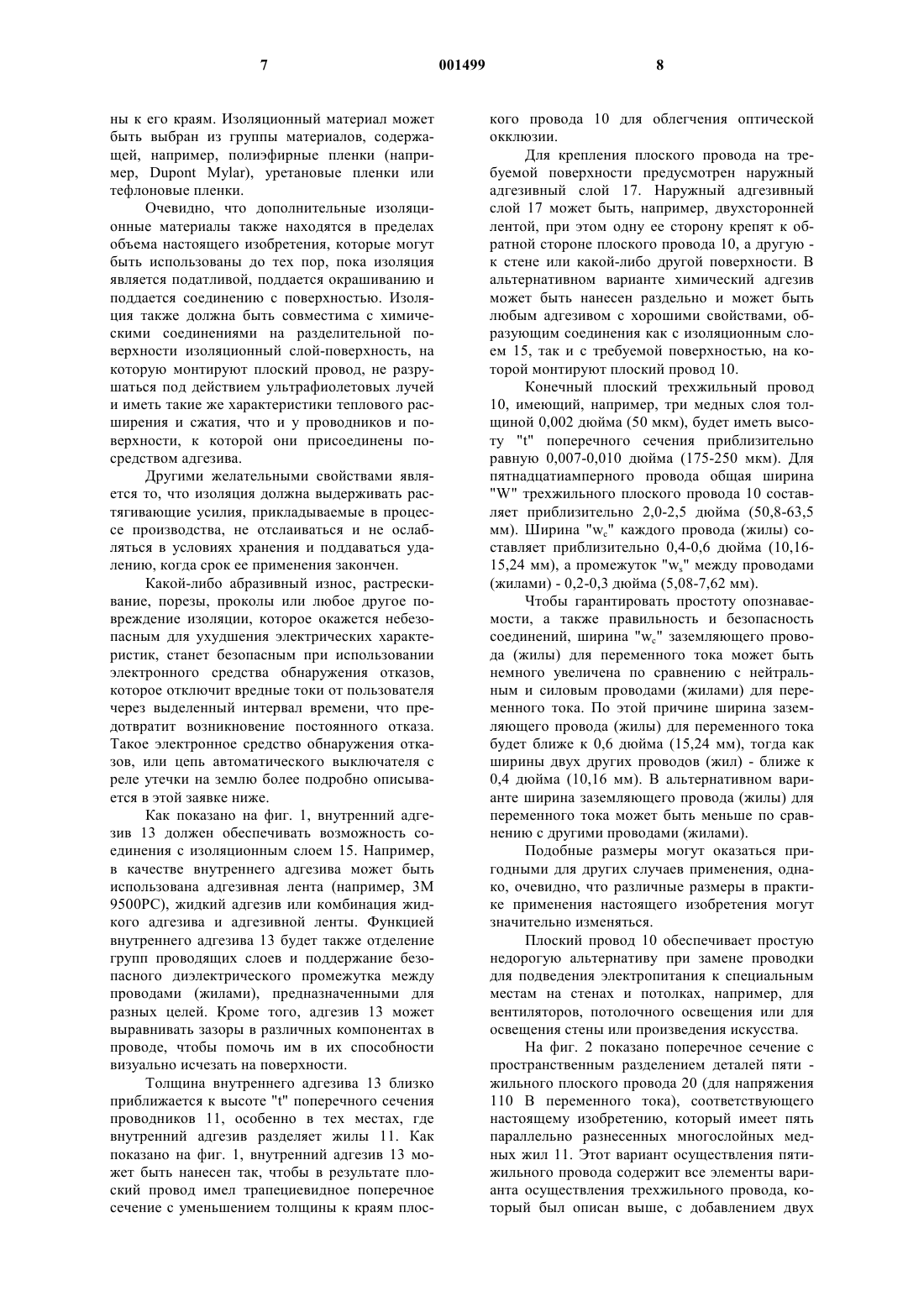

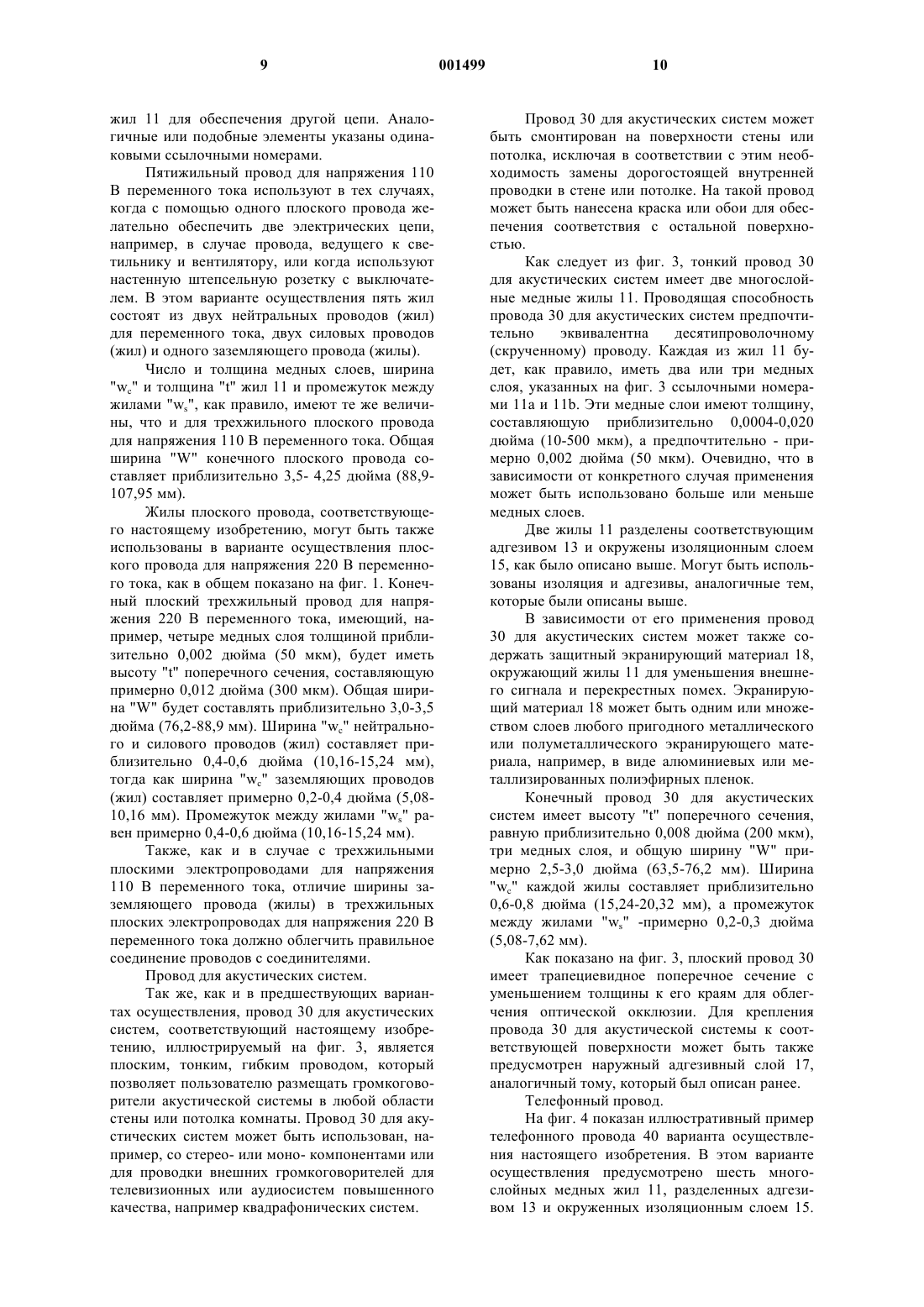

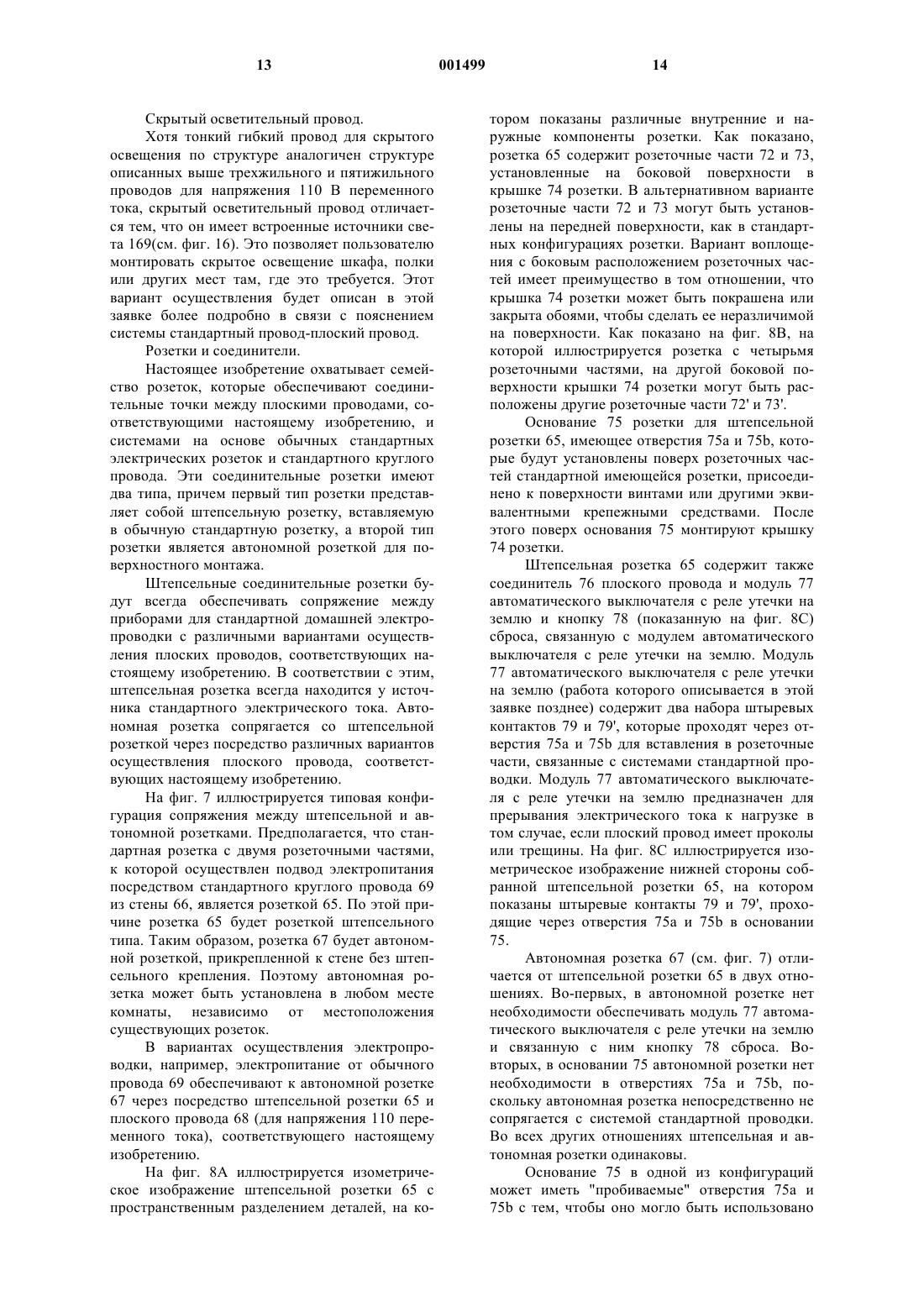

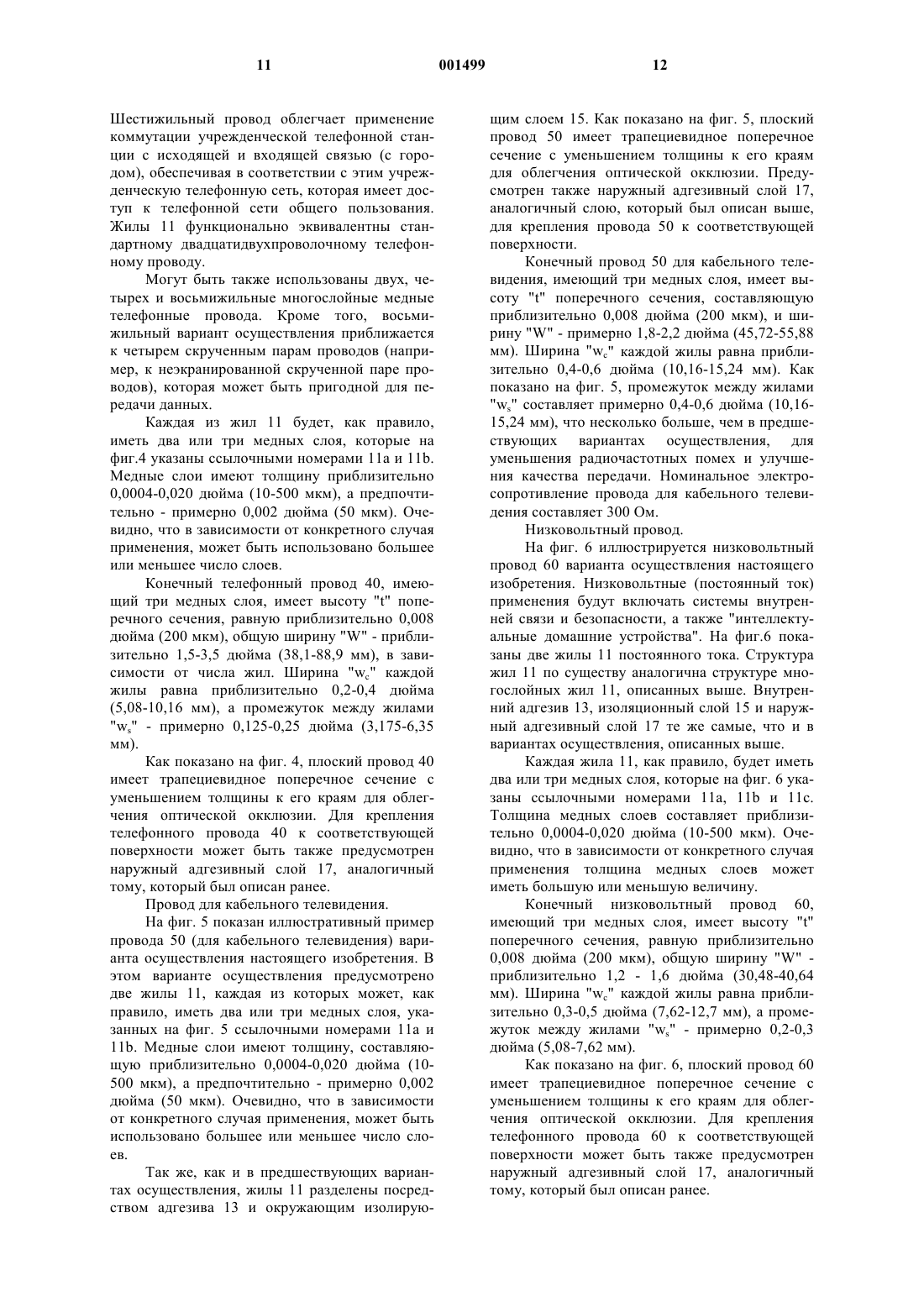

1 Область техники, к которой относится настоящее изобретение Настоящее изобретение в общем относится к плоской электропроводке, а более конкретно к тонкому, гибкому плоскому проводу для поверхностного монтажа, предназначенному для многих случаев применения электропроводки. Описание предшествующего уровня соответствующей техники Для существующих случаев промышленного и бытового применения современные технологии электропроводки и замены электропроводки имеют для пользователя много ограничений. Варианты осуществления, замены или перенесения какого-либо из многих типов проводок, например, электропроводки, телефонной проводки, проводки антенны/системы кабельного телевидения, проводки акустической системы и низковольтной проводки, а также связанных с ними штепселей, выключателей и соединений, являются дорогими или имеющими выступающие поверхности, или и то, и другое. Временные или съемные приспособления,например, удлинительные шнуры, длинные телефонные кабели или кабели для антенны/системы кабельного телевидения являются громоздкими и трудно скрываемыми в помещении. Монтаж постоянной проводки, как правило, требует либо использования специального рабочего для монтажа скрытой проводки (в стене), если пользователь желает скрыть монтаж,или применение определенного типа непривлекательного по внешнему виду и негибкого провода. Оба способа связаны со значительными расходами денежных средств. В соответствии с вышесказанным очевидно, что существует потребность в постоянной,дешевой, не имеющей выступающих поверхностей, простой для монтажа, специальной, скрытой системы для проводки и замены проводки на стенах и потолках. Существует также необходимость в соответствующих штепселях, выключателях и соединениях, которые могут обеспечить сопряжение между этой новой системой проводки и стандартной проводкой. Краткое изложение сущности настоящего изобретения Настоящее изобретение относится к плоским, тонким, гибким, многослойным проводам,которые по существу исключают одну или более проблем, связанных с ограничениями и недостатками проводов известного уровня техники. Настоящее изобретение может быть использовано во множестве случаев применения,примерами которых (но не ограничениями) может служить стандартная электропроводка; телефонная проводка; проводка акустической системы; низковольтная проводка, например, систем безопасности; скрытое освещение; и проводка системы кабельного телевидения. 2 Кроме того, настоящее изобретение предусматривает несколько уникальных розеток, выключателей и соединителей, которые обеспечивают сопряжение существующей стандартной проводки посредством проводов круглого сечения с плоскими проводами, соответствующими настоящему изобретению. Для достижения этих и других преимуществ и в соответствии с задачами настоящего изобретения, как подробно описано при рассмотрении множества вариантов его осуществления, это изобретение обеспечивает гибкий многоцелевой провод для поверхностного монтажа, содержащий множество удлиненных жил,разнесенных, как правило, параллельно друг другу, в котором каждая из множества плоских жил содержит множество медных слоев; адгезив, разделяющий множество плоских жил; и изоляционный слой, окружающий плоские жилы и адгезив, причем адгезив соединяется с изоляционным слоем; и в котором высота поперечного сечения плоских жил и изоляционного слоя имеет такую величину, что многоцелевой провод будет сливаться с поверхностью после окраски или нанесения обоев. Медные слои, как правило, имеют толщину порядка приблизительно 0,002 дюйма (50 мкм), которая может также быть в диапазоне от приблизительно 0,0004 дюйма (10 мкм) до примерно 0,020 дюйма (500 мкм). Число и толщина медных слоев могут быть выбраны такими, как требуется для конкретного случая применения. Очевидно, что в практических случаях применения настоящего изобретения различные размеры, указанные в этой заявке, могут значительно изменяться. Изоляционный слой может состоять из материалов, выбранных из группы, содержащей полиэфирные пленки (например, Dupont Mylar),уретановые пленки или тефлоновые пленки. Адгезив может быть выбран из группы, содержащей адгезивную ленту (например, 3 М 9500 РС), жидкий адгезив или комбинацию адгезивной ленты и жидкого адгезива. В другом аспекте настоящего изобретения обеспечивается гибкий многоцелевой провод для поверхностного монтажа, содержащий один плоский проводник с адгезивом и изоляционными слоями, как описано выше. Очевидно, что приведенное выше общее описание и приведенное ниже подробное описание являются описанием с ссылкой на примеры и предназначены для обеспечения дополнительного объяснения заявляемого изобретения. Краткое описание чертежей Вышеуказанные и другие задачи, аспекты и преимущества настоящего изобретения станут более понятными из приводимого ниже подробного описания предпочтительного варианта осуществления изобретения с ссылкой на сопроводительные чертежи. 3 Фиг. 1 - поперечное сечение с пространственным разделением деталей трехжильного плоского провода для стандартной электропроводки; фиг. 2 - поперечное сечение с пространственным разделением деталей пятижильного плоского провода для случаев применения, требующих двух цепей; фиг. 3 - поперечное сечение с пространственным разделением деталей двухжильного плоского провода для применения в акустических системах; фиг. 4 - поперечное сечение с пространственным разделением деталей шестижильного плоского провода для применения в телефонии; фиг. 5 - поперечное сечение с пространственным разделением деталей двухжильного плоского провода для применения в системах кабельного телевидения; фиг. 6 - поперечное сечение с пространственным разделением деталей двухжильного плоского провода для применения в низковольтных системах; фиг. 7 - изометрическое изображение штепсельной и автономной розеток, соединенных посредством плоского провода; фиг. 8 А - изометрическое изображение с пространственным разделением деталей розеточного узла, соответствующего настоящему изобретению; фиг. 8 В - другое изометрическое изображение с пространственным разделением деталей розеточного узла, соответствующего настоящему изобретению; фиг. 8 С - изометрическое изображение нижней стороны полностью собранного розеточного узла, соответствующего настоящему изобретению; фиг. 9 А - изометрическое изображение соединителя плоского провода с корпусом розетки, соответствующего настоящему изобретению; фиг. 9 В, 9 С и 9D - виды сверху, сбоку и снизу, соответственно, соединителя, показанного на фиг. 9 А, плоского провода с корпусом розетки; фиг. 9 Е - изометрическое изображение соединителя, показанного на фиг. 9 А, плоского провода с корпусом розетки, на котором показаны удлиненные прорези и скользящие контакты; фиг. 10 А - изометрическое изображение соединителя плоского провода со стандартным проводом, соответствующего настоящему изобретению; фиг. 10 В, 10 С и 10D - виды сверху, сбоку и снизу, соответственно, соединителя плоского провода со стандартным проводом, соответствующего настоящему изобретению; фиг. 11 А - изометрическое изображение розеточной части, соответствующей настояще 001499 4 му изобретению, с тремя охватывающими скользящими контактами; фиг. 11 В и 11 С - виды спереди и сбоку, соответственно, выключателя для поверхностного монтажа на боковую поверхность; фиг. 12 А - изометрическое изображение плоского провода для поверхностного монтажа,соединенного с потолочным вентилятором; фиг. 12 В - изометрическое изображение варианта осуществления выключателя с жестким монтажом, соответствующего настоящему изобретению; фиг. 13 - схематическое представление конфигурации акустической системы, в которой использован плоский провод; фиг. 14 - схематическое представление конфигурации системы плоский провод/ телефонное гнездо; фиг. 15 - схематическое представление конфигурации системы кабельного телевидения,в которой использован плоский провод; фиг. 16 - схематическое представление конфигурации системы плоский провод/встроенный источник света; фиг. 17 - схематическое представление конфигурации системы постоянного тока, в которой использован плоский провод; фиг. 18 - схематическое представление детектирующей цепи автоматического выключателя с реле утечки на землю для четырех розеток и трех оконечных устройств без коммутируемого входного штепселя; фиг. 19 - схематическое представление детектирующей цепи автоматического выключателя с реле утечки на землю для восьми розеток без коммутируемого входного штепселя; фиг. 20 - схематическое представление детектирующей цепи автоматического выключателя с реле утечки на землю для восьми розеток с коммутируемым входным штепселем. Подробное описание настоящего изобретения Как описано выше, настоящее изобретение, как правило, может быть использовано или приспособлено для широкого множества применений, включающих в себя стандартную электрическую проводку; телефонную проводку; проводку акустической системы; низковольтную проводку, например, систем внутренней связи и безопасности; скрытое освещение; и проводку для кабельного телевидения. Кроме того, настоящее изобретение включает в себя несколько уникальных розеток и выключателей,которые сопрягаются с существующей стандартной проводкой круглым проводом. Кроме того, в настоящем изобретении используется также лента, устройства для снятия и зачистки изоляции и уникальные соединители для осуществления особого варианта системы. Каждый из отдельных компонентов будет описан очень подробно, после чего будут описаны случаи применения, в которых может быть использовано настоящее изобретение. 5 В каждом из отдельных вариантов осуществления плоского провода использована общая базовая структура. Однако в зависимости от конкретного случая применения для решения требуемой задачи могут быть сделаны различные изменения базовой структуры и размеров компонентов структуры. Для простоты изложения базовая структура будет подробно описана со ссылкой на первый вариант осуществления плоского провода. Очевидно, что эта концепция базовой структуры относится ко всем вариантам осуществления плоского провода. Там, где это необходимо,будут описаны соответствующие модификации базовой структуры. На приведенных чертежах аналогичными ссылочными номерами указаны аналогичные элементы. Варианты осуществления плоского провода Электропровод для переменного тока. Теперь обратимся к чертежам, а более конкретно - к фиг. 1, на которой показано поперечное сечение варианта осуществления трехжильного провода, соответствующего настоящему изобретению, для стандартного напряжения 110 В переменного тока. Это поперечное сечение с пространственным разделением деталей приведено только с целью иллюстрации и наглядности описания. В варианте осуществления трехжильного провода на самом деле не будет видимых промежутков (то есть белых областей, показанных на фиг. 1) между проводящими, изоляционными и адгезивными компонентами, каждый из которых дополнительно описывается ниже. В общем, электропровод 10 является плоским и гибким проводом, который позволяет пользователю подводить электрический ток к любой площади комнаты на стене или потолке. Электропровод 10 монтируют на поверхности стены или потолка, исключая в соответствии с этим необходимость дорогой замены внутренней проводки в стене или потолке. Для согласования с остальной поверхностью на провод может быть нанесена краска или обои. Электропровод 10 содержит множество удлиненных и параллельно разнесенных многослойных жил 11. Как показано на фиг. 1, вариант осуществления трехжильного провода для стандартного напряжения 110 В переменного тока содержит провод (жилу) заземления, нейтральный провод (жилу) и силовой провод (жилу). Внутренний адгезив 13 разделяет плоские жилы 11, а также обеспечивает краевую заделку внешних плоских жил, как показано на фиг. 1. Адгезив 13 и жилы 11 окружены тонким слоем изоляционного материала 15. Кроме того, на обратную сторону плоского провода нанесен наружный адгезивный слой 17, предназначенный для крепления электропроводки к требуемой поверхности. 6 Каждая из жил 11 состоит из одного или множества медных слоев толщиной приблизительно от 0,0004 дюйма (10 мкм) до примерно 0,020 дюйма (500 мкм). На фиг. 1 показаны, например, три медных слоя 11 а, 11b и 11 с. Толщина проводящего слоя должна быть равномерной по его длине и ширине, исключая в соответствии с этим возникновение местного перегрева вследствие локального увеличения электросопротивления (из-за локального утонения проводящего слоя). Технические характеристики силового или сигнального провода (жилы) для конкретного случая применения могут быть обеспечены тремя способами, которые могут быть использованы отдельно или в сочетании друг с другом. Вопервых, может быть изменена ширина "wc" жил 11. Во-вторых, на каждую жилу 11 могут быть нанесены дополнительные медные слои. Втретьих, может быть увеличена толщина "t" жилы 11. Для большинства случаев применения каждая жила будет, как правило, состоять из 2-5 медных слоев. Однако, очевидно, что для каждого из описанных ниже вариантов осуществления применение большего или меньшего числа слоев находится в пределах объема настоящего изобретения. Например, пять медных проводящих слоев, где каждый медный слой имеет толщину приблизительно 0,002 дюйма (50 мкм), будут иметь общую толщину порядка 0,012 дюйма(300 мкм), учитывая наличие изоляции. Однако даже при такой толщине такой плоский провод имеет очень тонкое поперечное сечение, которое фактически неразличимо на поверхности после окраски или нанесения обоев. Теперь более подробно будет описан изоляционный слой 15. Минимальная толщина изоляционного слоя обеспечивает защиту проводника только в идеальных условиях. Основная цель изоляционного слоя 15 - обеспечение оптической окклюзии наличия провода, когда он смонтирован на поверхность, чтобы после монтажа провода мог быть обеспечен приятный внешний вид. Изоляционный слой 15 также ориентирует медные проводящие слои. Кроме того, изоляционный материал может быть использован один или в комбинации с внутренним адгезивом 13 для разделения групп проводящих слоев и для поддержания безопасного диэлектрического промежутка между жилами различного назначения (например, для отделения заземляющего провода (жилы) от нейтрального и силового проводов (жил. Как показано на фиг. 1, для облегчения оптической окклюзии изоляционный слой 15 на краях многослойного плоского провода 10 может (но не обязательно) быть нанесен так, чтобы в результате плоский провод имел трапециевидное поперечное сечение с уменьшением толщи 7 ны к его краям. Изоляционный материал может быть выбран из группы материалов, содержащей, например, полиэфирные пленки (например, Dupont Mylar), уретановые пленки или тефлоновые пленки. Очевидно, что дополнительные изоляционные материалы также находятся в пределах объема настоящего изобретения, которые могут быть использованы до тех пор, пока изоляция является податливой, поддается окрашиванию и поддается соединению с поверхностью. Изоляция также должна быть совместима с химическими соединениями на разделительной поверхности изоляционный слой-поверхность, на которую монтируют плоский провод, не разрушаться под действием ультрафиолетовых лучей и иметь такие же характеристики теплового расширения и сжатия, что и у проводников и поверхности, к которой они присоединены посредством адгезива. Другими желательными свойствами является то, что изоляция должна выдерживать растягивающие усилия, прикладываемые в процессе производства, не отслаиваться и не ослабляться в условиях хранения и поддаваться удалению, когда срок ее применения закончен. Какой-либо абразивный износ, растрескивание, порезы, проколы или любое другое повреждение изоляции, которое окажется небезопасным для ухудшения электрических характеристик, станет безопасным при использовании электронного средства обнаружения отказов,которое отключит вредные токи от пользователя через выделенный интервал времени, что предотвратит возникновение постоянного отказа. Такое электронное средство обнаружения отказов, или цепь автоматического выключателя с реле утечки на землю более подробно описывается в этой заявке ниже. Как показано на фиг. 1, внутренний адгезив 13 должен обеспечивать возможность соединения с изоляционным слоем 15. Например,в качестве внутреннего адгезива может быть использована адгезивная лента (например, 3 М 9500 РС), жидкий адгезив или комбинация жидкого адгезива и адгезивной ленты. Функцией внутреннего адгезива 13 будет также отделение групп проводящих слоев и поддержание безопасного диэлектрического промежутка между проводами (жилами), предназначенными для разных целей. Кроме того, адгезив 13 может выравнивать зазоры в различных компонентах в проводе, чтобы помочь им в их способности визуально исчезать на поверхности. Толщина внутреннего адгезива 13 близко приближается к высоте "t" поперечного сечения проводников 11, особенно в тех местах, где внутренний адгезив разделяет жилы 11. Как показано на фиг. 1, внутренний адгезив 13 может быть нанесен так, чтобы в результате плоский провод имел трапециевидное поперечное сечение с уменьшением толщины к краям плос 001499 8 кого провода 10 для облегчения оптической окклюзии. Для крепления плоского провода на требуемой поверхности предусмотрен наружный адгезивный слой 17. Наружный адгезивный слой 17 может быть, например, двухсторонней лентой, при этом одну ее сторону крепят к обратной стороне плоского провода 10, а другую к стене или какой-либо другой поверхности. В альтернативном варианте химический адгезив может быть нанесен раздельно и может быть любым адгезивом с хорошими свойствами, образующим соединения как с изоляционным слоем 15, так и с требуемой поверхностью, на которой монтируют плоский провод 10. Конечный плоский трехжильный провод 10, имеющий, например, три медных слоя толщиной 0,002 дюйма (50 мкм), будет иметь высоту "t" поперечного сечения приблизительно равную 0,007-0,010 дюйма (175-250 мкм). Для пятнадцатиамперного провода общая ширина"W" трехжильного плоского провода 10 составляет приблизительно 2,0-2,5 дюйма (50,8-63,5 мм). Ширина "wc" каждого провода (жилы) составляет приблизительно 0,4-0,6 дюйма (10,1615,24 мм), а промежуток "ws" между проводами(жилами) - 0,2-0,3 дюйма (5,08-7,62 мм). Чтобы гарантировать простоту опознаваемости, а также правильность и безопасность соединений, ширина "wc" заземляющего провода (жилы) для переменного тока может быть немного увеличена по сравнению с нейтральным и силовым проводами (жилами) для переменного тока. По этой причине ширина заземляющего провода (жилы) для переменного тока будет ближе к 0,6 дюйма (15,24 мм), тогда как ширины двух других проводов (жил) - ближе к 0,4 дюйма (10,16 мм). В альтернативном варианте ширина заземляющего провода (жилы) для переменного тока может быть меньше по сравнению с другими проводами (жилами). Подобные размеры могут оказаться пригодными для других случаев применения, однако, очевидно, что различные размеры в практике применения настоящего изобретения могут значительно изменяться. Плоский провод 10 обеспечивает простую недорогую альтернативу при замене проводки для подведения электропитания к специальным местам на стенах и потолках, например, для вентиляторов, потолочного освещения или для освещения стены или произведения искусства. На фиг. 2 показано поперечное сечение с пространственным разделением деталей пяти жильного плоского провода 20 (для напряжения 110 В переменного тока), соответствующего настоящему изобретению, который имеет пять параллельно разнесенных многослойных медных жил 11. Этот вариант осуществления пятижильного провода содержит все элементы варианта осуществления трехжильного провода, который был описан выше, с добавлением двух 9 жил 11 для обеспечения другой цепи. Аналогичные или подобные элементы указаны одинаковыми ссылочными номерами. Пятижильный провод для напряжения 110 В переменного тока используют в тех случаях,когда с помощью одного плоского провода желательно обеспечить две электрических цепи,например, в случае провода, ведущего к светильнику и вентилятору, или когда используют настенную штепсельную розетку с выключателем. В этом варианте осуществления пять жил состоят из двух нейтральных проводов (жил) для переменного тока, двух силовых проводов(жил) и одного заземляющего провода (жилы). Число и толщина медных слоев, ширина"wc" и толщина "t" жил 11 и промежуток между жилами "ws", как правило, имеют те же величины, что и для трехжильного плоского провода для напряжения 110 В переменного тока. Общая ширина "W" конечного плоского провода составляет приблизительно 3,5- 4,25 дюйма (88,9107,95 мм). Жилы плоского провода, соответствующего настоящему изобретению, могут быть также использованы в варианте осуществления плоского провода для напряжения 220 В переменного тока, как в общем показано на фиг. 1. Конечный плоский трехжильный провод для напряжения 220 В переменного тока, имеющий, например, четыре медных слоя толщиной приблизительно 0,002 дюйма (50 мкм), будет иметь высоту "t" поперечного сечения, составляющую примерно 0,012 дюйма (300 мкм). Общая ширина "W" будет составлять приблизительно 3,0-3,5 дюйма (76,2-88,9 мм). Ширина "wc" нейтрального и силового проводов (жил) составляет приблизительно 0,4-0,6 дюйма (10,16-15,24 мм),тогда как ширина "wc" заземляющих проводов(жил) составляет примерно 0,2-0,4 дюйма (5,0810,16 мм). Промежуток между жилами "ws" равен примерно 0,4-0,6 дюйма (10,16-15,24 мм). Также, как и в случае с трехжильными плоскими электропроводами для напряжения 110 В переменного тока, отличие ширины заземляющего провода (жилы) в трехжильных плоских электропроводах для напряжения 220 В переменного тока должно облегчить правильное соединение проводов с соединителями. Провод для акустических систем. Так же, как и в предшествующих вариантах осуществления, провод 30 для акустических систем, соответствующий настоящему изобретению, иллюстрируемый на фиг. 3, является плоским, тонким, гибким проводом, который позволяет пользователю размещать громкоговорители акустической системы в любой области стены или потолка комнаты. Провод 30 для акустических систем может быть использован, например, со стерео- или моно- компонентами или для проводки внешних громкоговорителей для телевизионных или аудиосистем повышенного качества, например квадрафонических систем. 10 Провод 30 для акустических систем может быть смонтирован на поверхности стены или потолка, исключая в соответствии с этим необходимость замены дорогостоящей внутренней проводки в стене или потолке. На такой провод может быть нанесена краска или обои для обеспечения соответствия с остальной поверхностью. Как следует из фиг. 3, тонкий провод 30 для акустических систем имеет две многослойные медные жилы 11. Проводящая способность провода 30 для акустических систем предпочтительно эквивалентна десятипроволочному(скрученному) проводу. Каждая из жил 11 будет, как правило, иметь два или три медных слоя, указанных на фиг. 3 ссылочными номерами 11 а и 11b. Эти медные слои имеют толщину,составляющую приблизительно 0,0004-0,020 дюйма (10-500 мкм), а предпочтительно - примерно 0,002 дюйма (50 мкм). Очевидно, что в зависимости от конкретного случая применения может быть использовано больше или меньше медных слоев. Две жилы 11 разделены соответствующим адгезивом 13 и окружены изоляционным слоем 15, как было описано выше. Могут быть использованы изоляция и адгезивы, аналогичные тем,которые были описаны выше. В зависимости от его применения провод 30 для акустических систем может также содержать защитный экранирующий материал 18,окружающий жилы 11 для уменьшения внешнего сигнала и перекрестных помех. Экранирующий материал 18 может быть одним или множеством слоев любого пригодного металлического или полуметаллического экранирующего материала, например, в виде алюминиевых или металлизированных полиэфирных пленок. Конечный провод 30 для акустических систем имеет высоту "t" поперечного сечения,равную приблизительно 0,008 дюйма (200 мкм),три медных слоя, и общую ширину "W" примерно 2,5-3,0 дюйма (63,5-76,2 мм). Ширина"wc" каждой жилы составляет приблизительно 0,6-0,8 дюйма (15,24-20,32 мм), а промежуток между жилами "ws" -примерно 0,2-0,3 дюйма(5,08-7,62 мм). Как показано на фиг. 3, плоский провод 30 имеет трапециевидное поперечное сечение с уменьшением толщины к его краям для облегчения оптической окклюзии. Для крепления провода 30 для акустической системы к соответствующей поверхности может быть также предусмотрен наружный адгезивный слой 17,аналогичный тому, который был описан ранее. Телефонный провод. На фиг. 4 показан иллюстративный пример телефонного провода 40 варианта осуществления настоящего изобретения. В этом варианте осуществления предусмотрено шесть многослойных медных жил 11, разделенных адгезивом 13 и окруженных изоляционным слоем 15. 11 Шестижильный провод облегчает применение коммутации учрежденческой телефонной станции с исходящей и входящей связью (с городом), обеспечивая в соответствии с этим учрежденческую телефонную сеть, которая имеет доступ к телефонной сети общего пользования. Жилы 11 функционально эквивалентны стандартному двадцатидвухпроволочному телефонному проводу. Могут быть также использованы двух, четырех и восьмижильные многослойные медные телефонные провода. Кроме того, восьмижильный вариант осуществления приближается к четырем скрученным парам проводов (например, к неэкранированной скрученной паре проводов), которая может быть пригодной для передачи данных. Каждая из жил 11 будет, как правило,иметь два или три медных слоя, которые на фиг.4 указаны ссылочными номерами 11 а и 11b. Медные слои имеют толщину приблизительно 0,0004-0,020 дюйма (10-500 мкм), а предпочтительно - примерно 0,002 дюйма (50 мкм). Очевидно, что в зависимости от конкретного случая применения, может быть использовано большее или меньшее число слоев. Конечный телефонный провод 40, имеющий три медных слоя, имеет высоту "t" поперечного сечения, равную приблизительно 0,008 дюйма (200 мкм), общую ширину "W" - приблизительно 1,5-3,5 дюйма (38,1-88,9 мм), в зависимости от числа жил. Ширина "wc" каждой жилы равна приблизительно 0,2-0,4 дюйма"ws" - примерно 0,125-0,25 дюйма (3,175-6,35 мм). Как показано на фиг. 4, плоский провод 40 имеет трапециевидное поперечное сечение с уменьшением толщины к его краям для облегчения оптической окклюзии. Для крепления телефонного провода 40 к соответствующей поверхности может быть также предусмотрен наружный адгезивный слой 17, аналогичный тому, который был описан ранее. Провод для кабельного телевидения. На фиг. 5 показан иллюстративный пример провода 50 (для кабельного телевидения) варианта осуществления настоящего изобретения. В этом варианте осуществления предусмотрено две жилы 11, каждая из которых может, как правило, иметь два или три медных слоя, указанных на фиг. 5 ссылочными номерами 11 а и 11b. Медные слои имеют толщину, составляющую приблизительно 0,0004-0,020 дюйма (10500 мкм), а предпочтительно - примерно 0,002 дюйма (50 мкм). Очевидно, что в зависимости от конкретного случая применения, может быть использовано большее или меньшее число слоев. Так же, как и в предшествующих вариантах осуществления, жилы 11 разделены посредством адгезива 13 и окружающим изолирую 001499 12 щим слоем 15. Как показано на фиг. 5, плоский провод 50 имеет трапециевидное поперечное сечение с уменьшением толщины к его краям для облегчения оптической окклюзии. Предусмотрен также наружный адгезивный слой 17,аналогичный слою, который был описан выше,для крепления провода 50 к соответствующей поверхности. Конечный провод 50 для кабельного телевидения, имеющий три медных слоя, имеет высоту "t" поперечного сечения, составляющую приблизительно 0,008 дюйма (200 мкм), и ширину "W" - примерно 1,8-2,2 дюйма (45,72-55,88 мм). Ширина "wc" каждой жилы равна приблизительно 0,4-0,6 дюйма (10,16-15,24 мм). Как показано на фиг. 5, промежуток между жилами"ws" составляет примерно 0,4-0,6 дюйма (10,1615,24 мм), что несколько больше, чем в предшествующих вариантах осуществления, для уменьшения радиочастотных помех и улучшения качества передачи. Номинальное электросопротивление провода для кабельного телевидения составляет 300 Ом. Низковольтный провод. На фиг. 6 иллюстрируется низковольтный провод 60 варианта осуществления настоящего изобретения. Низковольтные (постоянный ток) применения будут включать системы внутренней связи и безопасности, а также "интеллектуальные домашние устройства". На фиг.6 показаны две жилы 11 постоянного тока. Структура жил 11 по существу аналогична структуре многослойных жил 11, описанных выше. Внутренний адгезив 13, изоляционный слой 15 и наружный адгезивный слой 17 те же самые, что и в вариантах осуществления, описанных выше. Каждая жила 11, как правило, будет иметь два или три медных слоя, которые на фиг. 6 указаны ссылочными номерами 11 а, 11b и 11 с. Толщина медных слоев составляет приблизительно 0,0004-0,020 дюйма (10-500 мкм). Очевидно, что в зависимости от конкретного случая применения толщина медных слоев может иметь большую или меньшую величину. Конечный низковольтный провод 60,имеющий три медных слоя, имеет высоту "t" поперечного сечения, равную приблизительно 0,008 дюйма (200 мкм), общую ширину "W" приблизительно 1,2 - 1,6 дюйма (30,48-40,64 мм). Ширина "wc" каждой жилы равна приблизительно 0,3-0,5 дюйма (7,62-12,7 мм), а промежуток между жилами "ws" - примерно 0,2-0,3 дюйма (5,08-7,62 мм). Как показано на фиг. 6, плоский провод 60 имеет трапециевидное поперечное сечение с уменьшением толщины к его краям для облегчения оптической окклюзии. Для крепления телефонного провода 60 к соответствующей поверхности может быть также предусмотрен наружный адгезивный слой 17, аналогичный тому, который был описан ранее. 13 Скрытый осветительный провод. Хотя тонкий гибкий провод для скрытого освещения по структуре аналогичен структуре описанных выше трехжильного и пятижильного проводов для напряжения 110 В переменного тока, скрытый осветительный провод отличается тем, что он имеет встроенные источники света 169(см. фиг. 16). Это позволяет пользователю монтировать скрытое освещение шкафа, полки или других мест там, где это требуется. Этот вариант осуществления будет описан в этой заявке более подробно в связи с пояснением системы стандартный провод-плоский провод. Розетки и соединители. Настоящее изобретение охватывает семейство розеток, которые обеспечивают соединительные точки между плоскими проводами, соответствующими настоящему изобретению, и системами на основе обычных стандартных электрических розеток и стандартного круглого провода. Эти соединительные розетки имеют два типа, причем первый тип розетки представляет собой штепсельную розетку, вставляемую в обычную стандартную розетку, а второй тип розетки является автономной розеткой для поверхностного монтажа. Штепсельные соединительные розетки будут всегда обеспечивать сопряжение между приборами для стандартной домашней электропроводки с различными вариантами осуществления плоских проводов, соответствующих настоящему изобретению. В соответствии с этим,штепсельная розетка всегда находится у источника стандартного электрического тока. Автономная розетка сопрягается со штепсельной розеткой через посредство различных вариантов осуществления плоского провода, соответствующих настоящему изобретению. На фиг. 7 иллюстрируется типовая конфигурация сопряжения между штепсельной и автономной розетками. Предполагается, что стандартная розетка с двумя розеточными частями,к которой осуществлен подвод электропитания посредством стандартного круглого провода 69 из стены 66, является розеткой 65. По этой причине розетка 65 будет розеткой штепсельного типа. Таким образом, розетка 67 будет автономной розеткой, прикрепленной к стене без штепсельного крепления. Поэтому автономная розетка может быть установлена в любом месте комнаты, независимо от местоположения существующих розеток. В вариантах осуществления электропроводки, например, электропитание от обычного провода 69 обеспечивают к автономной розетке 67 через посредство штепсельной розетки 65 и плоского провода 68 (для напряжения 110 переменного тока), соответствующего настоящему изобретению. На фиг. 8 А иллюстрируется изометрическое изображение штепсельной розетки 65 с пространственным разделением деталей, на ко 001499 14 тором показаны различные внутренние и наружные компоненты розетки. Как показано,розетка 65 содержит розеточные части 72 и 73,установленные на боковой поверхности в крышке 74 розетки. В альтернативном варианте розеточные части 72 и 73 могут быть установлены на передней поверхности, как в стандартных конфигурациях розетки. Вариант воплощения с боковым расположением розеточных частей имеет преимущество в том отношении, что крышка 74 розетки может быть покрашена или закрыта обоями, чтобы сделать ее неразличимой на поверхности. Как показано на фиг. 8 В, на которой иллюстрируется розетка с четырьмя розеточными частями, на другой боковой поверхности крышки 74 розетки могут быть расположены другие розеточные части 72' и 73'. Основание 75 розетки для штепсельной розетки 65, имеющее отверстия 75 а и 75b, которые будут установлены поверх розеточных частей стандартной имеющейся розетки, присоединено к поверхности винтами или другими эквивалентными крепежными средствами. После этого поверх основания 75 монтируют крышку 74 розетки. Штепсельная розетка 65 содержит также соединитель 76 плоского провода и модуль 77 автоматического выключателя с реле утечки на землю и кнопку 78 (показанную на фиг. 8 С) сброса, связанную с модулем автоматического выключателя с реле утечки на землю. Модуль 77 автоматического выключателя с реле утечки на землю (работа которого описывается в этой заявке позднее) содержит два набора штыревых контактов 79 и 79', которые проходят через отверстия 75 а и 75b для вставления в розеточные части, связанные с системами стандартной проводки. Модуль 77 автоматического выключателя с реле утечки на землю предназначен для прерывания электрического тока к нагрузке в том случае, если плоский провод имеет проколы или трещины. На фиг. 8 С иллюстрируется изометрическое изображение нижней стороны собранной штепсельной розетки 65, на котором показаны штыревые контакты 79 и 79', проходящие через отверстия 75 а и 75b в основании 75. Автономная розетка 67 (см. фиг. 7) отличается от штепсельной розетки 65 в двух отношениях. Во-первых, в автономной розетке нет необходимости обеспечивать модуль 77 автоматического выключателя с реле утечки на землю и связанную с ним кнопку 78 сброса. Вовторых, в основании 75 автономной розетки нет необходимости в отверстиях 75 а и 75b, поскольку автономная розетка непосредственно не сопрягается с системой стандартной проводки. Во всех других отношениях штепсельная и автономная розетки одинаковы. Основание 75 в одной из конфигураций может иметь "пробиваемые" отверстия 75 а и 75b с тем, чтобы оно могло быть использовано 15 либо со штепсельной, либо с автономной розетками. На фиг. 8 В иллюстрируется изометрическое изображение другой штепсельной розетки 65, на котором показано два набора штыревых контактов 81 и 82, которые сопрягаются с соединителем 76 плоского провода и модулем 77 автоматического выключателя с реле утечки на землю, соответственно. Следует отметить, что соединитель 76 плоского провода и модуль 77 автоматического выключателя с реле утечки на землю не прикреплены к основанию 75, а селективно соединены с крышкой 74 розетки посредством штыревых контактов 81 и 83. На фиг. 8 В на нижней стороне крышки 74 показан также медный корпус 84. Медный корпус 84 предназначен для обеспечения электропроводных соединений с розеточными частями 72, 72', 73 и 73' и двумя наборами штыревых контактов 81 и 83. Штыревые контакты 83 входят в соответствующие прорези 82 на одной поверхности модуля 77 автоматического выключателя с реле утечки на землю, как показано на фиг. 8 А. Теперь более подробно будет описан соединитель 76 плоского провода, который одинаков для обеих штепсельной и автономной розеток. Соединитель 76 плоского провода обеспечивает точку подключения плоских проводов,соответствующих настоящему изобретению, к медному корпусу 84 розетки. Пример такого соединителя 90 плоского провода с корпусом розетки иллюстрируется на изометрическом изображении, показанном на фиг. 9 А. Хотя с иллюстративными целями показан соединитель для пятижильного провода,очевидно, что соединитель может иметь конструкцию, которая позволяла бы обеспечивать сопряжения с любым числом плоских жил,имеющих любое число медных слоев. Вдоль одной поверхности соединителя 90 предусмотрено множество гнезд 92 для жил плоского провода, предназначенное для подсоединения каждой из жил 11 плоского провода. С трехжильными и пятижильными электрическими проводами может быть использован соединитель 90 для пятижильного провода при условии, что при использовании трехжильного провода остаются незанятыми гнезда для внешних(крайних) жил. Другие варианты осуществления проводов будут иметь свои собственные интерфейсные соединители 90. Необходимость различных соединителей не приводит к возникновению каких-либо проблем, поскольку такие соединители могут быть просто заменены и вставлены в крышку 74 розетки посредством установки соединителя в штыревые контакты 81, прикрепленные к крышке 74 розетки. Каждое из множества гнезд для жил плоского провода содержит множество пружин 94,установленных в прорезях, для обеспечения контактов соответствующих медных слоев в 16 каждой из многослойных жил 11 (см. также фиг. 9 В). В соответствии с описанными выше вариантами осуществления плоского провода с многослойными медными жилами, как правило,предусматривают 2-5 пружин 94, установленных в прорезях. Как показано на изометрических изображениях, иллюстрируемых на фиг. 9 А и фиг. 9 Е,и на виде сбоку, иллюстрируемом на фиг. 9 С, на другой поверхности соединителя 90 предусмотрено множество удлиненных розеточных прорезей 98. Эти удлиненные розеточные прорези 98 сопряжены с соответствующим набором штыревых контактов 81, как показано на фиг. 8 В. Для получения соединения штыревые контакты 81 только вставляют со скольжением в прорези 98. Как более очевидно из фиг. 9 Е, каждая из удлиненных прорезей 98 содержит ряд скользящих контактов или щеток 98 а-98d, каждый из которых смещается независимо от других для обеспечения более хорошего соединения и большего поверхностного контакта со штыревыми контактами 81. Последовательность соединения плоского провода с соединителем 90 описывается со ссылкой на соединение, взятого в качестве примера, пятижильного плоского провода, каждая жила которого имеет три медных слоя. Сначала каждую жилу 11 совмещают с соответствующим гнездом 92 для жилы плоского провода. Затем каждый медный слой для каждой жилы 11 вставляют между пружинами 94, установленными в прорезях. Пружины 94, установленные в прорезях, немного смещены посредством винтов 96, как показано на фиг. 9D, путем затягивания винтов можно гарантировать то, что верхняя и нижняя части каждого медного слоя находятся в контакте с пружинами, установленными в прорезях. Это гарантирует наилучший контакт жилы, а также то, что каждый медный слой (и таким образом каждая жила) имеет одно электрическое сопротивление. Наконец, совмещают штыревые контакты 81 и удлиненные розеточные прорези 98 и соединяют со штепсельной или автономной розеткой. Крышка 74 розетки будет иметь небольшой вырез на краю, обращенный к гнездам 92 для жил плоского провода соединителя 90,чтобы дать возможность жилам плоского провода пройти через крышку 74 розетки к соединителю 90. Помимо соединителя плоского провода с корпусом розетки для обеспечения сопряжения обычных круглых проводов с различными, описанными выше вариантами осуществления плоского провода необходим также другой тип соединителя. В качестве примера такого типа соединителя на фиг. 10 А иллюстрируется изометрическое изображение соединителя 100, на котором показан соединитель пятижильного плоского 17 провода со стандартным проводом. Хотя для иллюстративных целей показан соединитель для пятижильного плоского провода, очевидно, что соединитель такого типа может быть разработан для обеспечения сопряжения с любым числом плоских жил и любым числом стандартных круглых проводов. Для трехжильного и пятижильного электрических проводов может быть использован один соединитель 100 для пятижильного провода при условии, что при использовании трехжильного электрического провода наружные (крайние) гнезда не заняты. Другие варианты осуществления плоского провода будут иметь свои собственные интерфейсные соединители 100. Как показано на фиг. 10 А, соединитель 100 содержит множество стандартных установочных винтов 101, расположенных вдоль одной поверхности соединителя для обеспечения сопряжения со стандартными соединениями проводов накруткой, которые обычно используют в стандартных системах проводки с круглыми проводами (см. также фиг. 10 В). Вдоль другой поверхности размещают одно или более гнезд 102 плоского провода для установки каждой из жил плоского провода. Каждое из гнезд 102 плоского провода содержит множество пружин 104, расположенных в прорезях, (см. также фиг. 10D) для образования контакта каждого из слоев в каждой из многослойных жил. Пружины 104, расположенные в прорезях, немного смещены посредством винтов 96, как показано на фиг. 10 А и 10 С, и предназначены для того же,что и пружины, описанные со ссылкой на соединитель 90. Соединение жил плоского провода с гнездами для плоского провода аналогично соединению, описанному со ссылкой на соединитель 90. На фиг. 11 А показана усовершенствованная розеточная часть 110 соединителя с тремя скользящими контактами, которая может быть использована в штепсельной или автономной розетках 65 или 67, соответственно, соответствующих настоящему изобретению. Гнездо 110 содержит литые медные выводы 111 и 112, которые имеют контакт с соответствующими скользящими контактными узлами 114 и 116. Каждый из скользящих контактных узлов содержит три скользящих контакта (114 а,114b, 114 с; 116 а, 116b, 116 с), каждый из которых смещается в соответствующем узле независимо от двух других. Таким образом, гнездо 110 с тремя скользящими контактами обеспечивает более хорошее соединение с медными выводами 111 и 112. Другие концы медных выводов 111 и 112 проходят к медному корпусу 84 (см. фиг. 8 В). Кроме того, поскольку три скользящих контакта смещаются независимо, такое гнездо лучше приспособлено для восприятия крутящего момента в штепселе. 18 Выключатели. Уникальный набор выключателей 124' предусмотрен для применения с плоскими проводами, соответствующими настоящему изобретению. Эти выключатели могут быть электрически соединены проводами с существующим выключателем или вставлены в существующую розетку или приводиться в действие посредством радиочастотного источника энергии. Такие выключатели используют главным образом с вариантами осуществления трехжильного и пятижильного проводов и скрытого освещения, описанными выше. Переключатель может быть выполнен с возможностью поверхностного монтажа на переднюю и боковую поверхность (фиг. 11 В и 11 С), при этом предполагается, что может быть получено много различных вариантов переключателей, которые включают в себя: 1) тумблерные, для долговременного жесткого монтажа; 2) емкостные (сенсорные или мембранные), для долговременного жесткого монтажа; 3) емкостные (сенсорные или мембранные), для долговременного монтажа, радиочастотная пара датчик/приемник; 4) емкостные (сенсорные или мембранные), переносные (портативные) или подвешиваемые на стене, радиочастотная пара датчик/приемник; 5) емкостные (сенсорные или мембранные), переносные (портативные) или подвешиваемые на стене, имеющие полный набор переключателей с индикаторами, радиочастотная пара датчик/приемник. Однако независимо от конкретного типа используемого выключателя, все они имеют некоторые одинаковые для всех элементы. Выключатели 124' (см. фиг. 12 В) не прерывают(или включают) цепь переменного тока. Вместо этого, как показано на фиг. 12 В, они посылают сигнал по низковольтному проводу 125 (напряжение 12 В постоянного тока) к соответствующему штепселю, который прерывает (или включает) эту цепь переменного тока. Если выключатель с жестким монтажом,он соединен через посредство цепей напряжения. Это делает такие выключатели невозможными для применения без соответствующего совместимого штепселя. Инструменты. Уникальные тонкие плоские провода, соответствующие настоящему изобретению, для облегчения крепления соединителей и существующих розеток требуют применения столь же уникальных устройств для снятия и зачистки изоляции. Каждый вышеописанный вариант осуществления плоского провода потребует специальных инструментов, предназначенных для него. Предполагается две версии инструмента,причем одна предназначена для применения 19 профессиональными электриками и монтажниками, а другая - непрофессионалами. Профессиональное устройство для снятия и зачистки изоляции предназначено для прорезания, снятия и зачистки изоляционного слоя 17 проводов(жил) 11 в процессе одной операции аналогично тому, как это обеспечивается в стандартном устройстве для снятия и зачистки изоляции. Принимая во внимание небольшую толщину проводов (жил), очевидно, что такое устройство для снятия и зачистки изоляции должно быть очень прецизионным, чтобы обеспечивать возможность осуществления столь прецизионных прорезания, снятия и зачистки изоляции. Такая прецизионная обработка может увеличить стоимость инструмента, обеспечивая экономическую целесообразность только для профессионального применения. Другая версия инструмента, предназначенная для непрофессионалов, обеспечит совмещение провода в устройстве для зачистки и прорезание изоляции смежно и перпендикулярно проводам (жилам), чтобы дать пользователю возможность удалить необходимый изоляционный материал для обнажения проводящих слоев. Затем изоляцию отслаивают и удаляют с помощью ножниц. Описание случаев применения системы. Общий иллюстративный вариант осуществления системы, включающей в себя описанные выше различные провода, розетки, выключатели и соединители, показан на фиг. 12 А. Как показано на фиг. 12 А, обеспечивается обычная розетка 120 и обычный выключатель 124. Тот, кто пожелает установить потолочный вентилятор 126 в показанном местоположении,для подведения электропитания к вентилятору должен будет выполнить дорогую работу по монтажу соответствующей проводки на стене и потолке. Однако при использовании плоских проводов, розеток, выключателей и соединителей,соответствующих настоящему изобретению, эта задача значительно упрощается, как это теперь будет описано. Сначала на стандартной розетке 120 устанавливают штепсельную розетку 65(фиг. 8 А). Затем на стене в требуемом месте крепят автономную розетку 67. Отрезки плоского провода 123 (например, трехжильного или пятижильного плоского провода для напряжения 110 В переменного тока) монтируют между штепсельной розеткой 65 и автономной розеткой 67 и затем между автономной розеткой и вентилятором. Соединитель 90 (не показанный на фиг. 12 А, но описанный со ссылкой на фиг. 9 А) соединяет плоские провода 123 с штепсельной и автономной розетками 65 и 67. Кроме того, другой соединитель 100 (описанный со ссылкой на фиг. 10 А) соединяет стандартные круглые провода вентилятора 126 с плоским проводом 123. 20 Плоский провод 123 крепят к поверхности стены с помощью адгезивного слоя 17 (как правило, на основе двухсторонней ленты), как описано выше, и, чтобы сделать его незаметным,красят или закрывают обоями. Как иллюстрируется, гибкий, плоский провод 123 подвергается изгибу вдоль его ширины на угол 90 в точке 127, где потолок соединяется со стеной, когда плоский провод приклеивают к различным плоским поверхностям. Помимо изгиба под любым углом вдоль своей ширины для обеспечения возможности соединения на различных плоских поверхностях, гибкий плоский провод может быть изогнут на любой угол для соответствия угловым изменениям на какой-либо плоской поверхности. Рассмотрим, например, случай, когда имеется второе настенное осветительное устройство 126'. Настенный источник света 126' соединяют со стандартным выключателем 124 посредством плоского провода 128. Для обеспечения наилучшего внешнего вида, вместо монтажа второго автономного выключателя вблизи стандартного выключателя, плоский провод изгибают на угол 45 в точках 129 и 129'. Поворота на угол 45 достигают в основном изгибом в обратном направлении. На фиг.13-17 иллюстрируются более специфические схематические представления варианта осуществления различных систем при использовании описанных выше плоских проводов. Ниже приведено краткое описание этих систем. На фиг. 13 иллюстрируется сопряжение плоского провода с проводом стандартной акустической системы. Для простоты и ясности иллюстрации со стереосистемой 130 показан только один громкоговоритель 131. Очевидно,что может быть использовано любое число громкоговорителей с плоскими проводами, соответствующими настоящему изобретению. Как иллюстрируется, стереосистема 130 соединена с громкоговорителем 131 через посредство плоских проводов 133. Громкоговоритель 131 может быть установлен в любом требуемом месте. Затем стандартные провода 136 акустической системы соединяют с автономным штепселем на стене. Второй автономный штепсель устанавливают в требуемом месте вблизи нового положения громкоговорителя. После этого между этими автономными штепселями прокладывают плоские провода 133. Затем плоский провод 133 по всей длине может быть покрашен или закрыт обоями, исключая в соответствии с этим из обозрения некрасивый и массивный провод для акустической системы. На фиг. 14 иллюстрируется схематическое представление сопряжения плоского провода со стандартным телефонным гнездом для обеспечения соединения с телефонным отводом. 21 Как иллюстрируется, существующее телефонное гнездо или телефонная розетка 141 соединена с телефонным гнездом 142 отвода через посредство плоских проводов 143. Как показано, плоский телефонный провод 147 соединен с существующим телефонным гнездом 141. После этого телефонное гнездо 142 отвода устанавливают в требуемом месте и соединяют с плоским телефонным проводом 147'. Затем плоскими проводами 143 соединяют плоские телефонные провода 147 и 147'. После этого плоский провод 143 по всей длине может быть окрашен или покрыт обоями, исключая в соответствии с этим из обозрения некрасивый и массивный телефонный провод. На фиг. 15 иллюстрируется схематическое представление проводки системы кабельного телевидения. Кабельный вход 151 устанавливают через посредство коаксиального кабеля сопротивлением 75 Ом в доме. Затем кабель 158 соединяют с преобразователем 157, имеющим сопротивление 75-300 Ом, установленным на стене вблизи входа 151 в доме. Дополнительный преобразователь 157 устанавливают вблизи желательного местоположения телевизора 152. Затем между двумя преобразователями прокладывают плоские провода 153. После этого, как указано выше, плоский провод 153 может быть по всей длине покрашен или закрыт обоями,исключая в соответствии с этим из обозрения некрасивый и массивный провод для проводки кабельного телевидения. На фиг. 16 показан вариант осуществления скрытого освещения, содержащего плоские провода 163 с встроенными источниками 169 света. Выключатель или штепсель 161 соединен с плоским проводом 163. В качестве встроенных источников 169 света могут быть использованы,например, галогенная лампа мощностью от 20 до 100 Вт, рассчитанная для применения при напряжении 120 В переменного тока. Плоские провода могут быть проложены в любом месте,где требуется дополнительное освещение, например, под стеллажом или полкой. Затем плоский провод 163 может быть покрашен или закрыт обоями для согласования с остальной поверхностью. Плоские провода, соответствующие настоящему изобретению, могут быть также использованы в цепях постоянного тока. На фиг. 17 показано, что источник 171 постоянного тока соединен с розеткой 172 постоянного тока через посредство плоских проводов 173. Также, как и в других вариантах осуществления системы,настенные соединители обеспечивают сопряжение между обычными проводами 178 постоянного тока и плоскими проводами 173. Схема автоматического выключателя с реле утечки на землю. Поскольку плоский провод является почти невидимым, существует вероятность того, что через некоторое время после окраски или нане 001499 22 сения обоев кто-либо может забить в стену гвоздь или крюк для картины или иначе непреднамеренно нарушить целостность плоского провода. По этой причине в каждой из систем в качестве меры безопасности для предупреждения повреждения в результате проникновения через очень тонкие изоляционные слои должна быть предусмотрена установка модуля (модулей) 77 автоматического выключателя с реле утечки на землю. Утечка на землю (или короткое замыкание на землю) имеет место вследствие чеголибо или кого-либо, обеспечившего путь утечки иначе, чем с помощью нормального внутреннего заземления. Цепь автоматического выключателя с реле утечки на землю будет осуществлять текущий контроль прохождения тока через силовой и нейтральный провода (жилы) цепей переменного тока и если обнаруживается рассогласование более десяти миллиампер, то посредством автоматического выключателя оба провода будут отключены. Для предотвращения какого-либо долговременного вредного электрического разряда автоматический выключатель будет иметь достаточно большое быстродействие. Эти схемы обеспечат надежность цепи так,чтобы любая из цепей проверялась перед соединением и повторно проверялась после образования соединения. Мощность от схемы обеспечит такое соединение, чтобы отключение цепи произошло не под нагрузкой. Как было указано выше, эта цепь физически расположена в штепсельной розетке 65 (см. фиг. 8 А-8 С), которая, как описано выше, вставлена в обычную настенную розетку. Цепь обнаружения автоматического выключателя с реле утечки на землю, в основном, представляет собой реле с нормально закрытыми контактами. Если ток утечки на землю превышает некоторое заданное значение, которое меньше, чем требуется для приведения в действие автомата защиты от сверхтоков цепи питания, то нормально замкнутые контакты реле размыкаются, прерывая подачу электропитания к нагрузке. На фиг. 18 иллюстрируется система, содержащая одну стандартную цепь 180 с двумя некоммутируемыми штепселями, имеющая детектирующую цепь автоматического выключателя с реле утечки на землю, соединенную в соответствии с настоящим изобретением с аппаратом, имеющим четыре штепселя и три оконечных устройства. На фиг. 19 иллюстрируется система, содержащая одну стандартную цепь 190 с двумя некоммутируемыми штепселями, имеющая детектирующую цепь автоматического выключателя с реле утечки на землю, соединенную в соответствии с настоящим изобретением с аппаратом, имеющим восемь штепселей (четыре основных и четыре отводных). 23 На фиг. 20 иллюстрируется система, содержащая две стандартные цепи 200 с двумя коммутируемыми штепселями, требующая по этой причине две детектирующие цепи автоматического выключателя с реле утечки на землю,причем каждая соединена в соответствии с настоящим изобретением с аппаратом, имеющим четыре штепселя (два основных и два отводных). Хотя настоящее изобретение было описано в терминах вариантов его осуществления, квалифицированному в этой области техники специалисту будет очевидно, что могут быть сделаны его модификации без отклонения от сущности и объема, ограниченных в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гибкий многоцелевой провод для поверхностного монтажа, содержащий множество удлиненных жил, окруженных изоляционным слоем, отличающийся тем, что он содержит три плоские удлиненные жилы, выполненные с пропускной способностью по току при высоком и низком электрическом напряжении и разнесенные, как правило, параллельно друг другу,приблизительно на 0,2-0,3 дюйма (5,08-7,62 мм),причем каждая из указанных плоских жил содержит три медных слоя, каждый из которых имеет толщину 0,002 дюйма (50 мкм), а ширина каждой плоской жилы составляет приблизительно 0,4-0,6 дюйма (10,16-15,24 мм), причем высота поперечного сечения указанных плоских жил и изоляционного слоя составляет приблизительно 0,007-0,010 дюйма (175-250 мкм) для соответствия многоцелевого провода поверхности после окраски или нанесения обоев, при этом указанный многоцелевой провод имеет номинальную способность пропускать 15 А и выдерживать 110 В переменного тока. 2. Гибкий многоцелевой провод по п.1, отличающийся тем, что указанные три плоские удлиненные жилы содержат заземляющую, силовую и нейтральную жилы, причем ширина 24 заземляющей жилы больше, чем ширина силовой жилы и ширина нейтральной жилы. 3. Гибкий многоцелевой провод для поверхностного монтажа, содержащий множество удлиненных жил, окруженных изоляционным слоем, отличающийся тем, что он содержит пять плоских удлиненных жил, выполненныx с пропускной способностью по току при высоком и низком электрическом напряжении и разнесенных, как правило, параллельно друг другу, приблизительно на 0,2-0,3 дюйма (5,08-7,62 мм),причем каждая из указанных плоских жил содержит три медных слоя, каждый из которых имеет толщину 0,002 дюйма (50 мкм), а ширина каждой плоской жилы составляет приблизительно 0,4-0,6 дюйма (10,16-15,24 мм), причем высота поперечного сечения указанных плоских жил и изоляционного слоя составляет приблизительно 0,007-0,010 дюйма (175-250 мкм) для соответствия многоцелевого провода поверхности после окраски или нанесения обоев, при этом указанный многоцелевой провод имеет номинальную способность пропускать 15 А и выдерживать 110 В переменного тока. 4. Гибкий многоцелевой провод для поверхностного монтажа, содержащий множество удлиненных жил, окруженных изоляционным слоем, отличающийся тем, что он содержит три плоские удлиненные жилы, выполненные с пропускной способностью по току при высоком и низком электрическом напряжении и разнесенные, как правило, параллельно друг другу,приблизительно на 0,4-0,6 дюйма (10,16-15,24 мм), причем каждая из указанных плоских жил содержит три медных слоя, каждый из которых имеет толщину 0,002 дюйма (50 мкм), а ширина каждой плоской жилы составляет приблизительно 0,2-0,6 дюйма (5,08-15,24 мм), причем высота поперечного сечения указанных плоских жил и изоляционного слоя составляет приблизительно 0,012 дюйма (300 мкм) для соответствия многоцелевого провода поверхности после окраски или нанесения обоев, при этом указанный многоцелевой провод имеет номинальную способность пропускать 15 А и выдерживать 220 В переменного тока.
