Делитель пыли

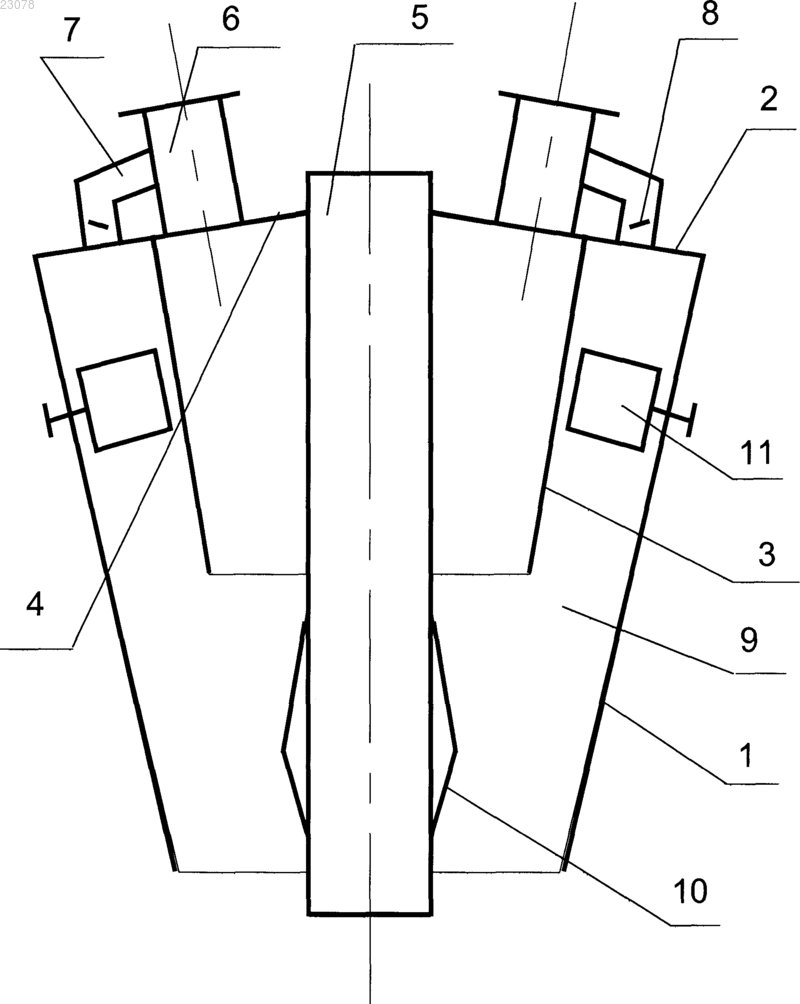

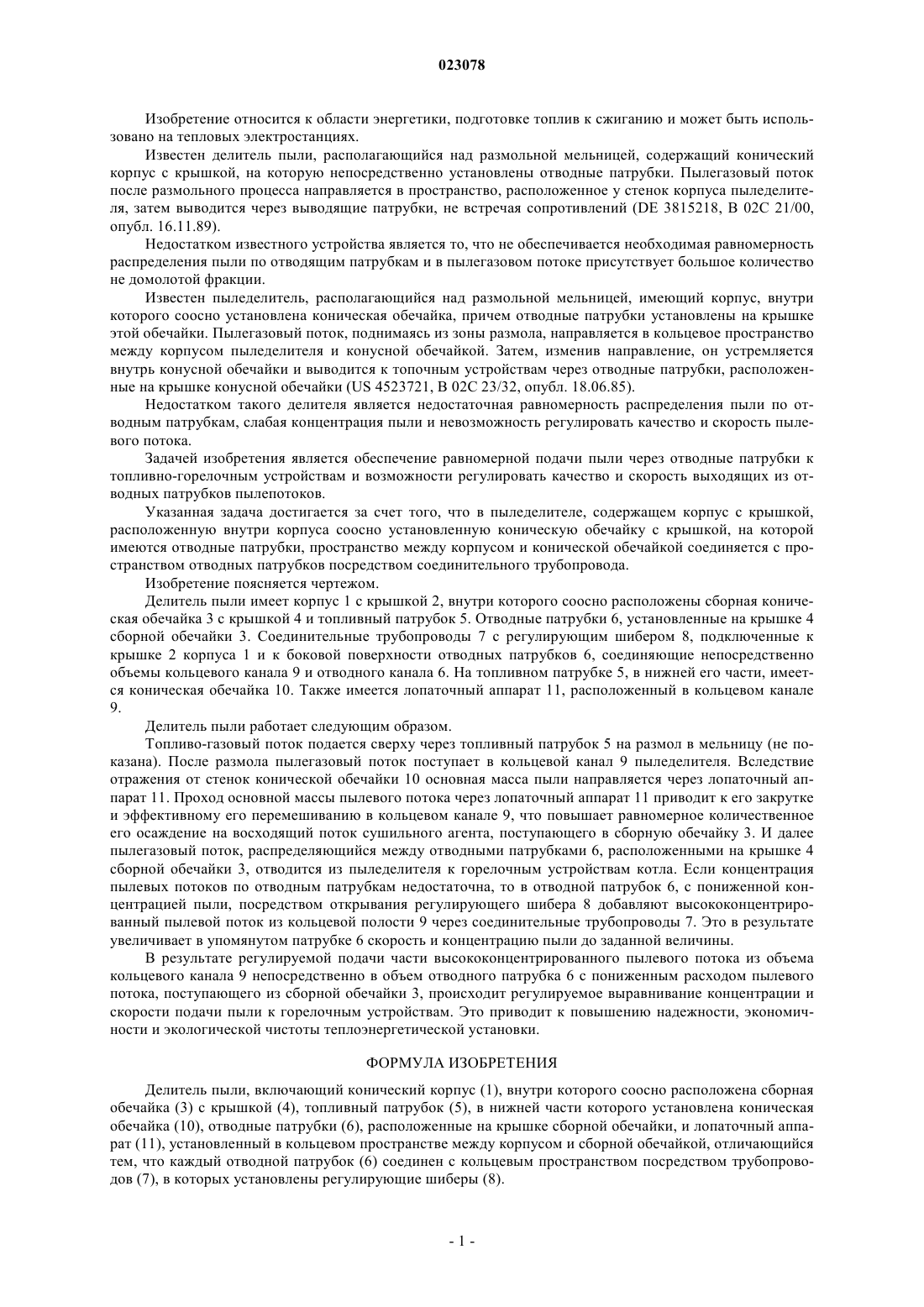

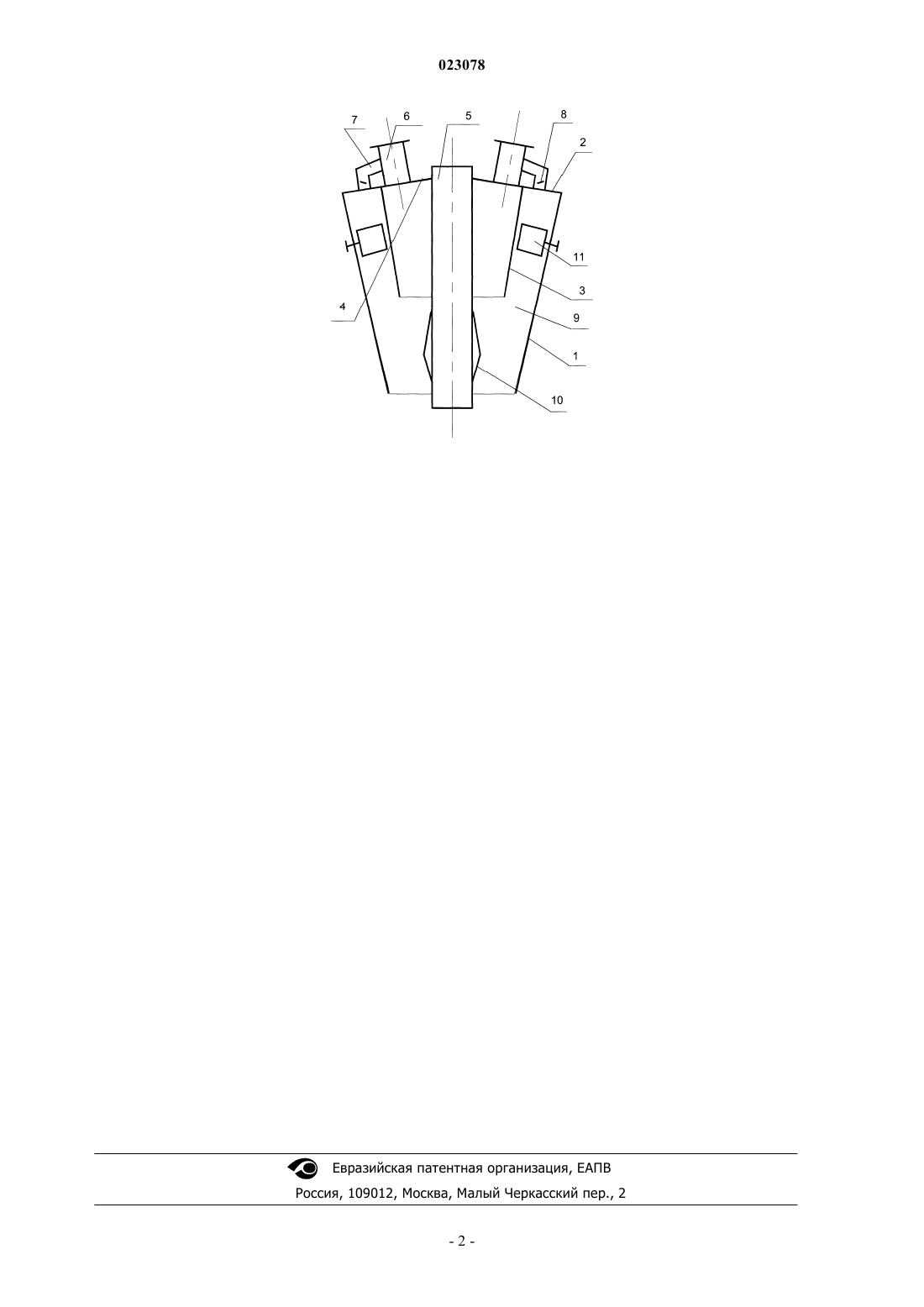

Изобретение относится к области энергетики, подготовке топлив к сжиганию и может быть использовано на тепловых электростанциях. В пыледелителе, содержащем корпус с крышкой,топливный патрубок с конической обечайкой в нижней части, расположенную внутри корпуса соосно установленную коническую обечайку с крышкой, на которой имеются отводные патрубки,пространство между корпусом и конической обечайкой, в котором имеется лопаточный аппарат,соединяется с пространством отводных патрубков посредством соединительного трубопровода, в котором установлен регулировочный шибер.(71)(73) Заявитель и патентовладелец: ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ТЯЖМАШ" (RU) Изобретение относится к области энергетики, подготовке топлив к сжиганию и может быть использовано на тепловых электростанциях. Известен делитель пыли, располагающийся над размольной мельницей, содержащий конический корпус с крышкой, на которую непосредственно установлены отводные патрубки. Пылегазовый поток после размольного процесса направляется в пространство, расположенное у стенок корпуса пыледелителя, затем выводится через выводящие патрубки, не встречая сопротивлений (DE 3815218, В 02 С 21/00,опубл. 16.11.89). Недостатком известного устройства является то, что не обеспечивается необходимая равномерность распределения пыли по отводящим патрубкам и в пылегазовом потоке присутствует большое количество не домолотой фракции. Известен пыледелитель, располагающийся над размольной мельницей, имеющий корпус, внутри которого соосно установлена коническая обечайка, причем отводные патрубки установлены на крышке этой обечайки. Пылегазовый поток, поднимаясь из зоны размола, направляется в кольцевое пространство между корпусом пыледелителя и конусной обечайкой. Затем, изменив направление, он устремляется внутрь конусной обечайки и выводится к топочным устройствам через отводные патрубки, расположенные на крышке конусной обечайки (US 4523721, В 02 С 23/32, опубл. 18.06.85). Недостатком такого делителя является недостаточная равномерность распределения пыли по отводным патрубкам, слабая концентрация пыли и невозможность регулировать качество и скорость пылевого потока. Задачей изобретения является обеспечение равномерной подачи пыли через отводные патрубки к топливно-горелочным устройствам и возможности регулировать качество и скорость выходящих из отводных патрубков пылепотоков. Указанная задача достигается за счет того, что в пыледелителе, содержащем корпус с крышкой,расположенную внутри корпуса соосно установленную коническую обечайку с крышкой, на которой имеются отводные патрубки, пространство между корпусом и конической обечайкой соединяется с пространством отводных патрубков посредством соединительного трубопровода. Изобретение поясняется чертежом. Делитель пыли имеет корпус 1 с крышкой 2, внутри которого соосно расположены сборная коническая обечайка 3 с крышкой 4 и топливный патрубок 5. Отводные патрубки 6, установленные на крышке 4 сборной обечайки 3. Соединительные трубопроводы 7 с регулирующим шибером 8, подключенные к крышке 2 корпуса 1 и к боковой поверхности отводных патрубков 6, соединяющие непосредственно объемы кольцевого канала 9 и отводного канала 6. На топливном патрубке 5, в нижней его части, имеется коническая обечайка 10. Также имеется лопаточный аппарат 11, расположенный в кольцевом канале 9. Делитель пыли работает следующим образом. Топливо-газовый поток подается сверху через топливный патрубок 5 на размол в мельницу (не показана). После размола пылегазовый поток поступает в кольцевой канал 9 пыледелителя. Вследствие отражения от стенок конической обечайки 10 основная масса пыли направляется через лопаточный аппарат 11. Проход основной массы пылевого потока через лопаточный аппарат 11 приводит к его закрутке и эффективному его перемешиванию в кольцевом канале 9, что повышает равномерное количественное его осаждение на восходящий поток сушильного агента, поступающего в сборную обечайку 3. И далее пылегазовый поток, распределяющийся между отводными патрубками 6, расположенными на крышке 4 сборной обечайки 3, отводится из пыледелителя к горелочным устройствам котла. Если концентрация пылевых потоков по отводным патрубкам недостаточна, то в отводной патрубок 6, с пониженной концентрацией пыли, посредством открывания регулирующего шибера 8 добавляют высококонцентрированный пылевой поток из кольцевой полости 9 через соединительные трубопроводы 7. Это в результате увеличивает в упомянутом патрубке 6 скорость и концентрацию пыли до заданной величины. В результате регулируемой подачи части высококонцентрированного пылевого потока из объема кольцевого канала 9 непосредственно в объем отводного патрубка 6 с пониженным расходом пылевого потока, поступающего из сборной обечайки 3, происходит регулируемое выравнивание концентрации и скорости подачи пыли к горелочным устройствам. Это приводит к повышению надежности, экономичности и экологической чистоты теплоэнергетической установки. ФОРМУЛА ИЗОБРЕТЕНИЯ Делитель пыли, включающий конический корпус (1), внутри которого соосно расположена сборная обечайка (3) с крышкой (4), топливный патрубок (5), в нижней части которого установлена коническая обечайка (10), отводные патрубки (6), расположенные на крышке сборной обечайки, и лопаточный аппарат (11), установленный в кольцевом пространстве между корпусом и сборной обечайкой, отличающийся тем, что каждый отводной патрубок (6) соединен с кольцевым пространством посредством трубопроводов (7), в которых установлены регулирующие шиберы (8).
