Устройство для механического разрушения и удаления отложений пыли из плавильной печи

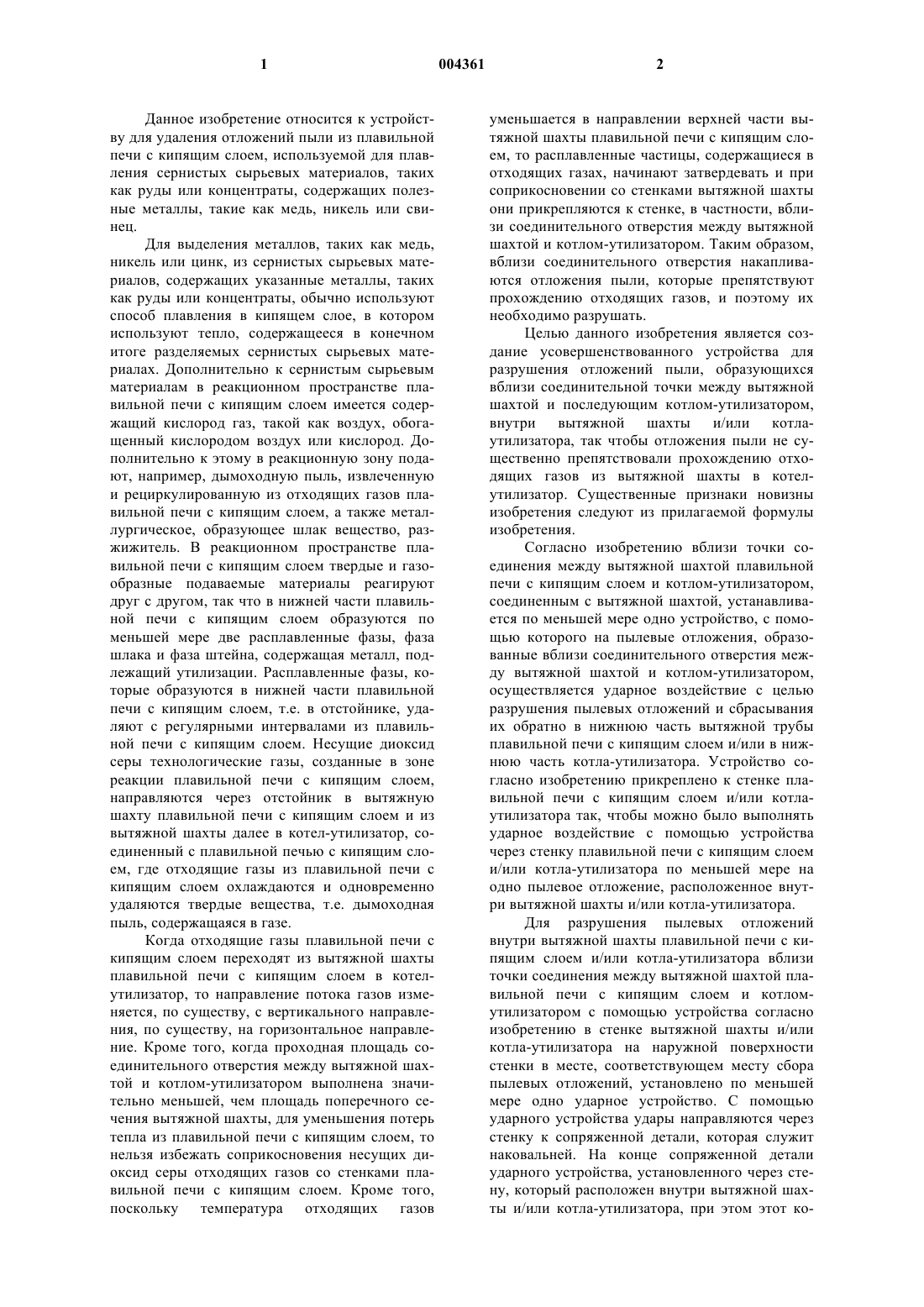

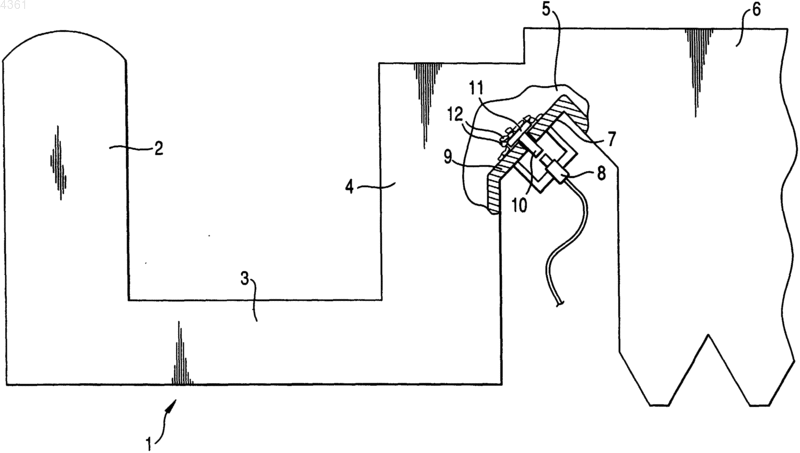

1 Данное изобретение относится к устройству для удаления отложений пыли из плавильной печи с кипящим слоем, используемой для плавления сернистых сырьевых материалов, таких как руды или концентраты, содержащих полезные металлы, такие как медь, никель или свинец. Для выделения металлов, таких как медь,никель или цинк, из сернистых сырьевых материалов, содержащих указанные металлы, таких как руды или концентраты, обычно используют способ плавления в кипящем слое, в котором используют тепло, содержащееся в конечном итоге разделяемых сернистых сырьевых материалах. Дополнительно к сернистым сырьевым материалам в реакционном пространстве плавильной печи с кипящим слоем имеется содержащий кислород газ, такой как воздух, обогащенный кислородом воздух или кислород. Дополнительно к этому в реакционную зону подают, например, дымоходную пыль, извлеченную и рециркулированную из отходящих газов плавильной печи с кипящим слоем, а также металлургическое, образующее шлак вещество, разжижитель. В реакционном пространстве плавильной печи с кипящим слоем твердые и газообразные подаваемые материалы реагируют друг с другом, так что в нижней части плавильной печи с кипящим слоем образуются по меньшей мере две расплавленные фазы, фаза шлака и фаза штейна, содержащая металл, подлежащий утилизации. Расплавленные фазы, которые образуются в нижней части плавильной печи с кипящим слоем, т.е. в отстойнике, удаляют с регулярными интервалами из плавильной печи с кипящим слоем. Несущие диоксид серы технологические газы, созданные в зоне реакции плавильной печи с кипящим слоем,направляются через отстойник в вытяжную шахту плавильной печи с кипящим слоем и из вытяжной шахты далее в котел-утилизатор, соединенный с плавильной печью с кипящим слоем, где отходящие газы из плавильной печи с кипящим слоем охлаждаются и одновременно удаляются твердые вещества, т.е. дымоходная пыль, содержащаяся в газе. Когда отходящие газы плавильной печи с кипящим слоем переходят из вытяжной шахты плавильной печи с кипящим слоем в котелутилизатор, то направление потока газов изменяется, по существу, с вертикального направления, по существу, на горизонтальное направление. Кроме того, когда проходная площадь соединительного отверстия между вытяжной шахтой и котлом-утилизатором выполнена значительно меньшей, чем площадь поперечного сечения вытяжной шахты, для уменьшения потерь тепла из плавильной печи с кипящим слоем, то нельзя избежать соприкосновения несущих диоксид серы отходящих газов со стенками плавильной печи с кипящим слоем. Кроме того,поскольку температура отходящих газов 2 уменьшается в направлении верхней части вытяжной шахты плавильной печи с кипящим слоем, то расплавленные частицы, содержащиеся в отходящих газах, начинают затвердевать и при соприкосновении со стенками вытяжной шахты они прикрепляются к стенке, в частности, вблизи соединительного отверстия между вытяжной шахтой и котлом-утилизатором. Таким образом,вблизи соединительного отверстия накапливаются отложения пыли, которые препятствуют прохождению отходящих газов, и поэтому их необходимо разрушать. Целью данного изобретения является создание усовершенствованного устройства для разрушения отложений пыли, образующихся вблизи соединительной точки между вытяжной шахтой и последующим котлом-утилизатором,внутри вытяжной шахты и/или котлаутилизатора, так чтобы отложения пыли не существенно препятствовали прохождению отходящих газов из вытяжной шахты в котелутилизатор. Существенные признаки новизны изобретения следуют из прилагаемой формулы изобретения. Согласно изобретению вблизи точки соединения между вытяжной шахтой плавильной печи с кипящим слоем и котлом-утилизатором,соединенным с вытяжной шахтой, устанавливается по меньшей мере одно устройство, с помощью которого на пылевые отложения, образованные вблизи соединительного отверстия между вытяжной шахтой и котлом-утилизатором,осуществляется ударное воздействие с целью разрушения пылевых отложений и сбрасывания их обратно в нижнюю часть вытяжной трубы плавильной печи с кипящим слоем и/или в нижнюю часть котла-утилизатора. Устройство согласно изобретению прикреплено к стенке плавильной печи с кипящим слоем и/или котлаутилизатора так, чтобы можно было выполнять ударное воздействие с помощью устройства через стенку плавильной печи с кипящим слоем и/или котла-утилизатора по меньшей мере на одно пылевое отложение, расположенное внутри вытяжной шахты и/или котла-утилизатора. Для разрушения пылевых отложений внутри вытяжной шахты плавильной печи с кипящим слоем и/или котла-утилизатора вблизи точки соединения между вытяжной шахтой плавильной печи с кипящим слоем и котломутилизатором с помощью устройства согласно изобретению в стенке вытяжной шахты и/или котла-утилизатора на наружной поверхности стенки в месте, соответствующем месту сбора пылевых отложений, установлено по меньшей мере одно ударное устройство. С помощью ударного устройства удары направляются через стенку к сопряженной детали, которая служит наковальней. На конце сопряженной детали ударного устройства, установленного через стену, который расположен внутри вытяжной шахты и/или котла-утилизатора, при этом этот ко 3 нец одновременно является противоположным концом по отношению к ударному устройству,дополнительно установлен ударный элемент, с помощью которого может обеспечиваться механический контакт между ударным элементом и пылевыми отложениями, подлежащими разрушению. Сила удара ударного элемента приводит к разрушению пылевых отложений и отделению их от стенки вытяжной шахты и/или котлаутилизатора, так что они падают вниз в нижнюю часть вытяжной шахты на стороне вытяжной шахты и в нижнюю часть котла-утилизатора на стороне котла-утилизатора. Ударное устройство, предназначенное для разрушения пылевых отложений, предпочтительно управляется гидравлическим, пневматическим, электрическим приводами или другим предпочтительным образом. Ударное устройство может быть предпочтительно установлено так, что оно ударяет сопряженную деталь, служащую в качестве наковальни, по существу, с равномерными интервалами. Естественно, что ударное устройство может быть установлено так, что оно выполняет удары лишь циклично,по существу, с равномерными интервалами или же выполняет единичные удары в соответствии с необходимостью разрушения пылевых отложений в зависимости от степени их накопления. Дополнительно к этому силу удара ударного устройства, предусмотренного в устройстве согласно изобретению, можно предпочтительно регулировать, причем в этом случае можно учитывать прочность и сцепление, обусловленные составом пылевых отложений. Ниже приводится подробное описание изобретения со ссылками на прилагаемые чертежи, на которых изображено на фиг. 1 - частичный разрез предпочтительного варианта выполнения изобретения на виде сбоку, и на фиг. 2 - частичный разрез другого предпочтительного варианта выполнения изобретения на виде сбоку. Как показано на фиг. 1, несущие диоксид серы газы, которые образуются во время плавления, происходящего в реакционной зоне 2 плавильной печи 1 с кипящим слоем, отводятся через отстойник 3 к вытяжной шахте 4 плавильной печи с кипящим слоем. Вытяжная шахта 4 соединена через отверстие 5 с котломутилизатором 6 для охлаждения несущих диоксид серы отходящих газов и для удаления твердых веществ, которые отводятся вместе с газами. Вблизи отверстия 5 между вытяжной шахтой 4 и котлом-утилизатором 6 на наружной поверхности 7 стенки вытяжной шахты 4 установлено ударное устройство 8. Для обеспечения желаемой работы ударного устройства 8 в отверстии, выполненном в стенке 9 вытяжной шахты 4, установлена сопряженная деталь 10 ударного устройства 8, которая служит в качестве наковальни. На конце сопряженной детали 4 10, который остается внутри вытяжной шахты 4,дополнительно установлена ударная плита 11. Когда ударное устройство 8 используется для разрушения пылевых отложений 12, скапливающихся внутри вытяжной шахты 4, ударное устройство 8 ударяет по сопряженной части 10, которая движется параллельно отверстию,выполненному в стенке вытяжной шахты 4. Кроме того, сопряженная деталь 10 двигает ударную плиту 11, которая направляет удар в пылевые отложения 12. Под действием силы удара пылевые отложения 12 разрушаются и падают вниз в вытяжную шахту 4. Как показано на фиг. 2, на наружной поверхности 13 котла-утилизатора 6, соединенного с вытяжной шахтой 4 плавильной печи 1 с кипящим слоем через отверстие 5, установлено ударное устройство 14. Для обеспечения желаемой работы ударного устройства 14 в отверстии,выполненном в стенке 15 котла-утилизатора 6,установлена сопряженная деталь 17 для ударного устройства 14, при этом сопряженная деталь служит в качестве наковальни. Кроме того, на конце сопряженной детали 17, которая остается внутри котла-утилизатора 6, установлен ударный элемент 18. Ударное устройство 14 работает аналогично ударному устройству 8, так что удар ударного устройства 14 по сопряженной детали 17 перемещает сопряженную деталь 18, так что ударный элемент 18 приходит в соприкосновение с пылевыми отложениями 19, прикрепленными к стенке котла-утилизатора 6. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для механического разрушения и отделения отложений пыли, образуемых технологическими газами и скапливающихся на внутренних стенках плавильной печи с кипящим слоем и/или котла-утилизатора, постоянно соединенного с плавильной печью с кипящим слоем, при этом устройство содержит на наружной поверхности (7, 13) стенки плавильной печи (1) с кипящим слоем и/или котлаутилизатора (6) вблизи точки (5) соединения плавильной печи с кипящим слоем и котлаутилизатора по меньшей мере одно ударное устройство (8, 14), с помощью которого могут осуществляться механическое ударное воздействие и механический контакт между устройством (8, 14) и по меньшей мере одним из пылевых отложений (12, 19), отличающееся тем, что для приема ударов, выполняемых ударным устройством (8, 14), и для направления ударов на пылевые отложения (12, 19), скапливающихся в плавильной печи (1) с кипящим слоем и/или котле-утилизаторе (6), через стенку (9, 15) плавильной печи с кипящим слоем и/или котлаутилизатора установлена сопряженная деталь(10, 17) для ударного устройства, при этом сопряженная деталь (10, 17) установлена с воз 5 можностью перемещения в отверстии, выполненном в стенке (9, 15) плавильной печи с кипящим слоем и/или котла-утилизатора. 2. Устройство по п.1, отличающееся тем,что сопряженная деталь (10, 17) ударного устройства на стороне, противоположной ударному устройству, снабжена ударным элементом (11,18). 3. Устройство по любому из пп.1 или 2,отличающееся тем, что ударное устройство (8,14) может быть выполнено с пневматическим приводом. 4. Устройство по любому из пп.1 или 2,отличающееся тем, что ударное устройство (8, 6 14) может быть выполнено с гидравлическим приводом. 5. Устройство по любому из пп.1 или 2,отличающееся тем, что ударное устройство (8,14) может быть выполнено с электрическим приводом. 6. Устройство по любому из пп.1-5, отличающееся тем, что ударное устройство (8, 14) может быть выполнено с возможностью работы с равномерными интервалами. 7. Устройство по любому из пп.1-5, отличающееся тем, что ударное устройство (8, 14) может быть выполнено с возможностью цикличной работы с равномерными интервалами.
