Устройство для удаления отложений пыли в зоне соединения с плавильной печью

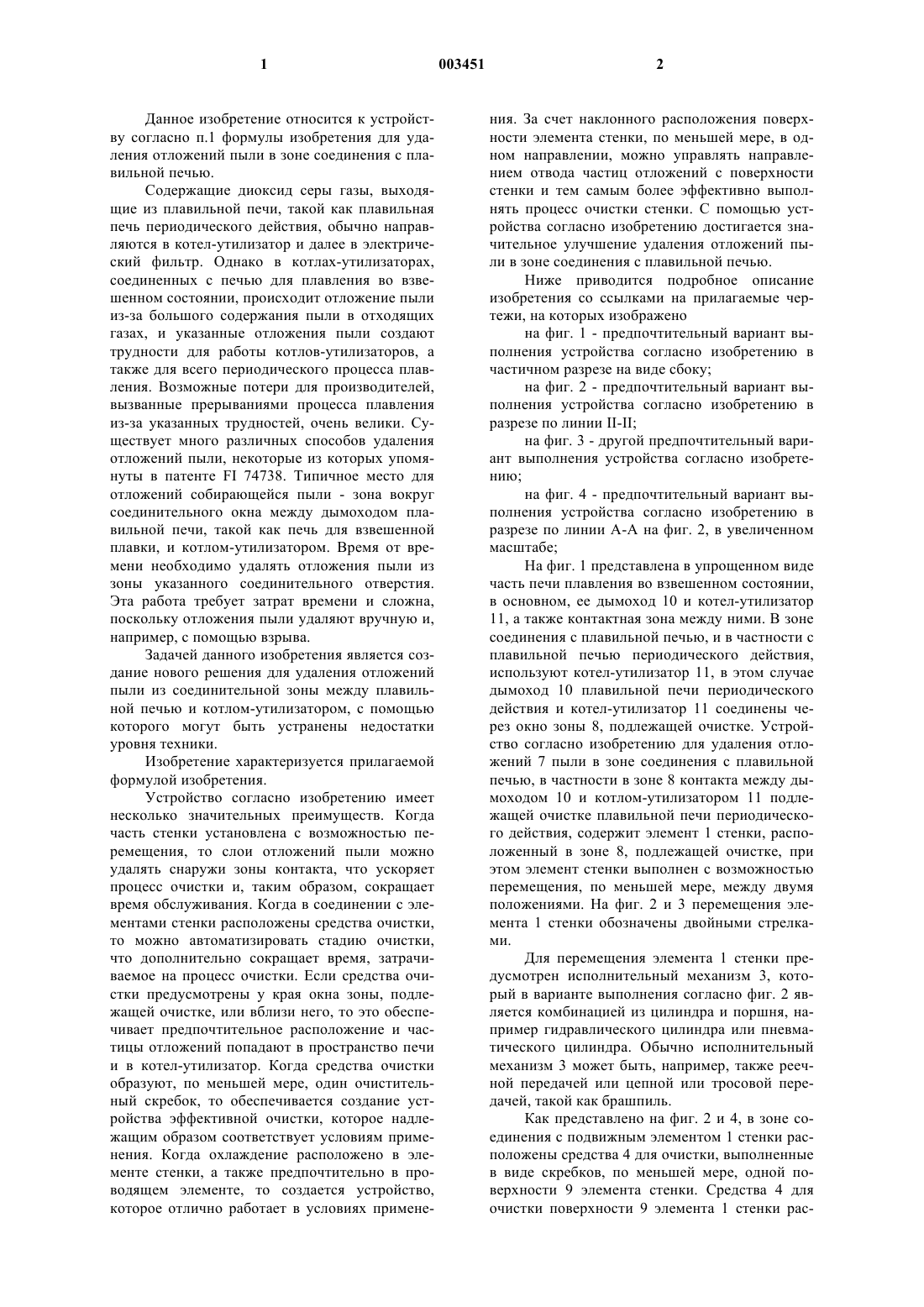

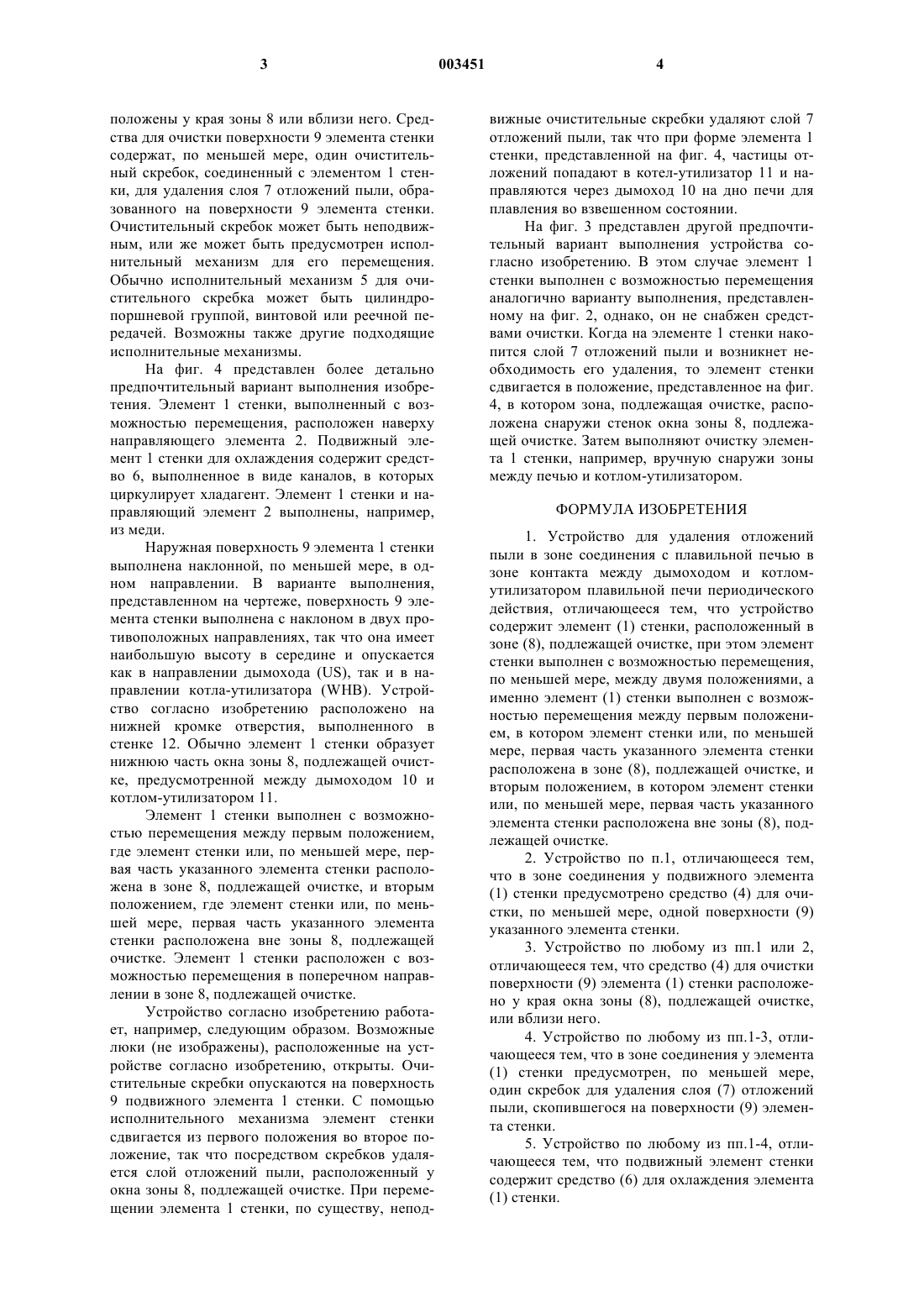

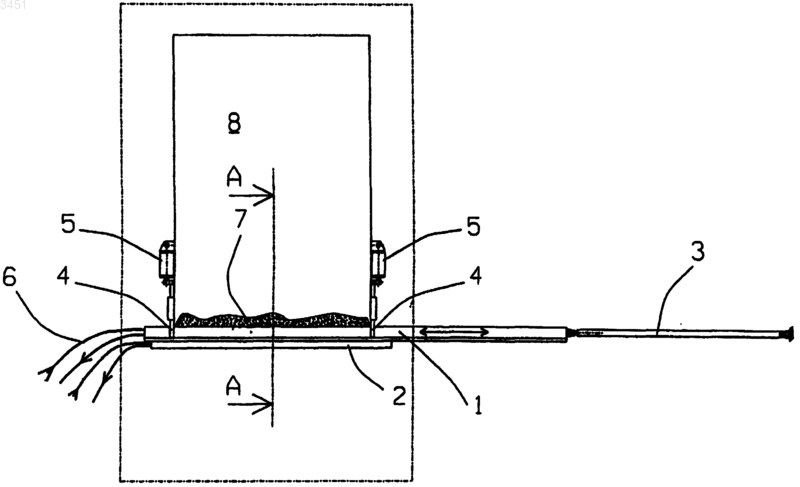

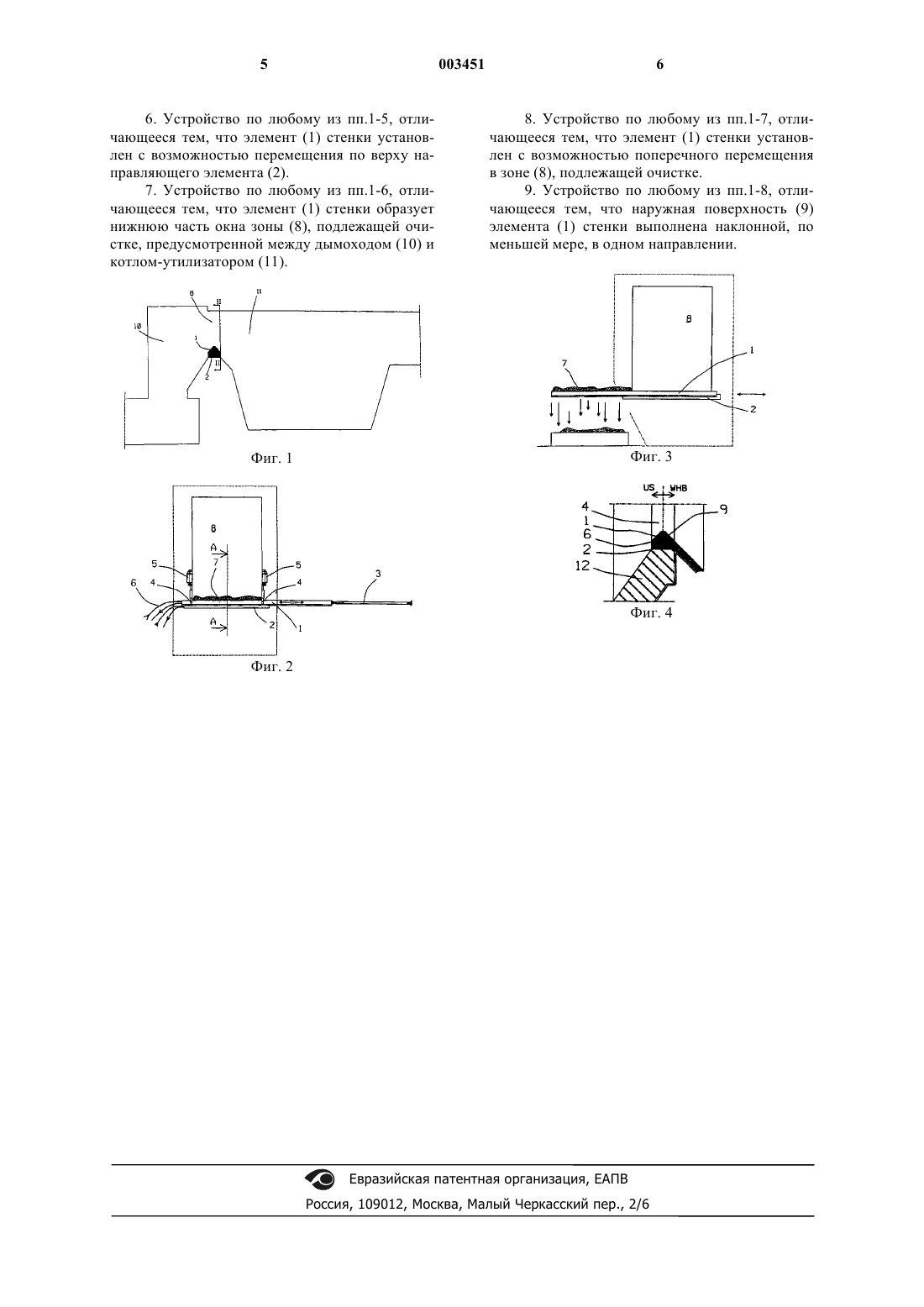

1 Данное изобретение относится к устройству согласно п.1 формулы изобретения для удаления отложений пыли в зоне соединения с плавильной печью. Содержащие диоксид серы газы, выходящие из плавильной печи, такой как плавильная печь периодического действия, обычно направляются в котел-утилизатор и далее в электрический фильтр. Однако в котлах-утилизаторах,соединенных с печью для плавления во взвешенном состоянии, происходит отложение пыли из-за большого содержания пыли в отходящих газах, и указанные отложения пыли создают трудности для работы котлов-утилизаторов, а также для всего периодического процесса плавления. Возможные потери для производителей,вызванные прерываниями процесса плавления из-за указанных трудностей, очень велики. Существует много различных способов удаления отложений пыли, некоторые из которых упомянуты в патенте FI 74738. Типичное место для отложений собирающейся пыли - зона вокруг соединительного окна между дымоходом плавильной печи, такой как печь для взвешенной плавки, и котлом-утилизатором. Время от времени необходимо удалять отложения пыли из зоны указанного соединительного отверстия. Эта работа требует затрат времени и сложна,поскольку отложения пыли удаляют вручную и,например, с помощью взрыва. Задачей данного изобретения является создание нового решения для удаления отложений пыли из соединительной зоны между плавильной печью и котлом-утилизатором, с помощью которого могут быть устранены недостатки уровня техники. Изобретение характеризуется прилагаемой формулой изобретения. Устройство согласно изобретению имеет несколько значительных преимуществ. Когда часть стенки установлена с возможностью перемещения, то слои отложений пыли можно удалять снаружи зоны контакта, что ускоряет процесс очистки и, таким образом, сокращает время обслуживания. Когда в соединении с элементами стенки расположены средства очистки,то можно автоматизировать стадию очистки,что дополнительно сокращает время, затрачиваемое на процесс очистки. Если средства очистки предусмотрены у края окна зоны, подлежащей очистке, или вблизи него, то это обеспечивает предпочтительное расположение и частицы отложений попадают в пространство печи и в котел-утилизатор. Когда средства очистки образуют, по меньшей мере, один очистительный скребок, то обеспечивается создание устройства эффективной очистки, которое надлежащим образом соответствует условиям применения. Когда охлаждение расположено в элементе стенки, а также предпочтительно в проводящем элементе, то создается устройство,которое отлично работает в условиях примене 003451 2 ния. За счет наклонного расположения поверхности элемента стенки, по меньшей мере, в одном направлении, можно управлять направлением отвода частиц отложений с поверхности стенки и тем самым более эффективно выполнять процесс очистки стенки. С помощью устройства согласно изобретению достигается значительное улучшение удаления отложений пыли в зоне соединения с плавильной печью. Ниже приводится подробное описание изобретения со ссылками на прилагаемые чертежи, на которых изображено на фиг. 1 - предпочтительный вариант выполнения устройства согласно изобретению в частичном разрезе на виде сбоку; на фиг. 2 - предпочтительный вариант выполнения устройства согласно изобретению в разрезе по линии II-II; на фиг. 3 - другой предпочтительный вариант выполнения устройства согласно изобретению; на фиг. 4 - предпочтительный вариант выполнения устройства согласно изобретению в разрезе по линии А-А на фиг. 2, в увеличенном масштабе; На фиг. 1 представлена в упрощенном виде часть печи плавления во взвешенном состоянии,в основном, ее дымоход 10 и котел-утилизатор 11, а также контактная зона между ними. В зоне соединения с плавильной печью, и в частности с плавильной печью периодического действия,используют котел-утилизатор 11, в этом случае дымоход 10 плавильной печи периодического действия и котел-утилизатор 11 соединены через окно зоны 8, подлежащей очистке. Устройство согласно изобретению для удаления отложений 7 пыли в зоне соединения с плавильной печью, в частности в зоне 8 контакта между дымоходом 10 и котлом-утилизатором 11 подлежащей очистке плавильной печи периодического действия, содержит элемент 1 стенки, расположенный в зоне 8, подлежащей очистке, при этом элемент стенки выполнен с возможностью перемещения, по меньшей мере, между двумя положениями. На фиг. 2 и 3 перемещения элемента 1 стенки обозначены двойными стрелками. Для перемещения элемента 1 стенки предусмотрен исполнительный механизм 3, который в варианте выполнения согласно фиг. 2 является комбинацией из цилиндра и поршня, например гидравлического цилиндра или пневматического цилиндра. Обычно исполнительный механизм 3 может быть, например, также реечной передачей или цепной или тросовой передачей, такой как брашпиль. Как представлено на фиг. 2 и 4, в зоне соединения с подвижным элементом 1 стенки расположены средства 4 для очистки, выполненные в виде скребков, по меньшей мере, одной поверхности 9 элемента стенки. Средства 4 для очистки поверхности 9 элемента 1 стенки рас 3 положены у края зоны 8 или вблизи него. Средства для очистки поверхности 9 элемента стенки содержат, по меньшей мере, один очистительный скребок, соединенный с элементом 1 стенки, для удаления слоя 7 отложений пыли, образованного на поверхности 9 элемента стенки. Очистительный скребок может быть неподвижным, или же может быть предусмотрен исполнительный механизм для его перемещения. Обычно исполнительный механизм 5 для очистительного скребка может быть цилиндропоршневой группой, винтовой или реечной передачей. Возможны также другие подходящие исполнительные механизмы. На фиг. 4 представлен более детально предпочтительный вариант выполнения изобретения. Элемент 1 стенки, выполненный с возможностью перемещения, расположен наверху направляющего элемента 2. Подвижный элемент 1 стенки для охлаждения содержит средство 6, выполненное в виде каналов, в которых циркулирует хладагент. Элемент 1 стенки и направляющий элемент 2 выполнены, например,из меди. Наружная поверхность 9 элемента 1 стенки выполнена наклонной, по меньшей мере, в одном направлении. В варианте выполнения,представленном на чертеже, поверхность 9 элемента стенки выполнена с наклоном в двух противоположных направлениях, так что она имеет наибольшую высоту в середине и опускается как в направлении дымохода (US), так и в направлении котла-утилизатора (WHB). Устройство согласно изобретению расположено на нижней кромке отверстия, выполненного в стенке 12. Обычно элемент 1 стенки образует нижнюю часть окна зоны 8, подлежащей очистке, предусмотренной между дымоходом 10 и котлом-утилизатором 11. Элемент 1 стенки выполнен с возможностью перемещения между первым положением,где элемент стенки или, по меньшей мере, первая часть указанного элемента стенки расположена в зоне 8, подлежащей очистке, и вторым положением, где элемент стенки или, по меньшей мере, первая часть указанного элемента стенки расположена вне зоны 8, подлежащей очистке. Элемент 1 стенки расположен с возможностью перемещения в поперечном направлении в зоне 8, подлежащей очистке. Устройство согласно изобретению работает, например, следующим образом. Возможные люки (не изображены), расположенные на устройстве согласно изобретению, открыты. Очистительные скребки опускаются на поверхность 9 подвижного элемента 1 стенки. С помощью исполнительного механизма элемент стенки сдвигается из первого положения во второе положение, так что посредством скребков удаляется слой отложений пыли, расположенный у окна зоны 8, подлежащей очистке. При перемещении элемента 1 стенки, по существу, непод 003451 4 вижные очистительные скребки удаляют слой 7 отложений пыли, так что при форме элемента 1 стенки, представленной на фиг. 4, частицы отложений попадают в котел-утилизатор 11 и направляются через дымоход 10 на дно печи для плавления во взвешенном состоянии. На фиг. 3 представлен другой предпочтительный вариант выполнения устройства согласно изобретению. В этом случае элемент 1 стенки выполнен с возможностью перемещения аналогично варианту выполнения, представленному на фиг. 2, однако, он не снабжен средствами очистки. Когда на элементе 1 стенки накопится слой 7 отложений пыли и возникнет необходимость его удаления, то элемент стенки сдвигается в положение, представленное на фиг. 4, в котором зона, подлежащая очистке, расположена снаружи стенок окна зоны 8, подлежащей очистке. Затем выполняют очистку элемента 1 стенки, например, вручную снаружи зоны между печью и котлом-утилизатором. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для удаления отложений пыли в зоне соединения с плавильной печью в зоне контакта между дымоходом и котломутилизатором плавильной печи периодического действия, отличающееся тем, что устройство содержит элемент (1) стенки, расположенный в зоне (8), подлежащей очистке, при этом элемент стенки выполнен с возможностью перемещения,по меньшей мере, между двумя положениями, а именно элемент (1) стенки выполнен с возможностью перемещения между первым положением, в котором элемент стенки или, по меньшей мере, первая часть указанного элемента стенки расположена в зоне (8), подлежащей очистке, и вторым положением, в котором элемент стенки или, по меньшей мере, первая часть указанного элемента стенки расположена вне зоны (8), подлежащей очистке. 2. Устройство по п.1, отличающееся тем,что в зоне соединения у подвижного элемента(1) стенки предусмотрено средство (4) для очистки, по меньшей мере, одной поверхности (9) указанного элемента стенки. 3. Устройство по любому из пп.1 или 2,отличающееся тем, что средство (4) для очистки поверхности (9) элемента (1) стенки расположено у края окна зоны (8), подлежащей очистке,или вблизи него. 4. Устройство по любому из пп.1-3, отличающееся тем, что в зоне соединения у элемента(1) стенки предусмотрен, по меньшей мере,один скребок для удаления слоя (7) отложений пыли, скопившегося на поверхности (9) элемента стенки. 5. Устройство по любому из пп.1-4, отличающееся тем, что подвижный элемент стенки содержит средство (6) для охлаждения элемента 6. Устройство по любому из пп.1-5, отличающееся тем, что элемент (1) стенки установлен с возможностью перемещения по верху направляющего элемента (2). 7. Устройство по любому из пп.1-6, отличающееся тем, что элемент (1) стенки образует нижнюю часть окна зоны (8), подлежащей очистке, предусмотренной между дымоходом (10) и котлом-утилизатором (11). 8. Устройство по любому из пп.1-7, отличающееся тем, что элемент (1) стенки установлен с возможностью поперечного перемещения в зоне (8), подлежащей очистке. 9. Устройство по любому из пп.1-8, отличающееся тем, что наружная поверхность (9) элемента (1) стенки выполнена наклонной, по меньшей мере, в одном направлении.
