Механическая система для контроля и предотвращения протечки воды

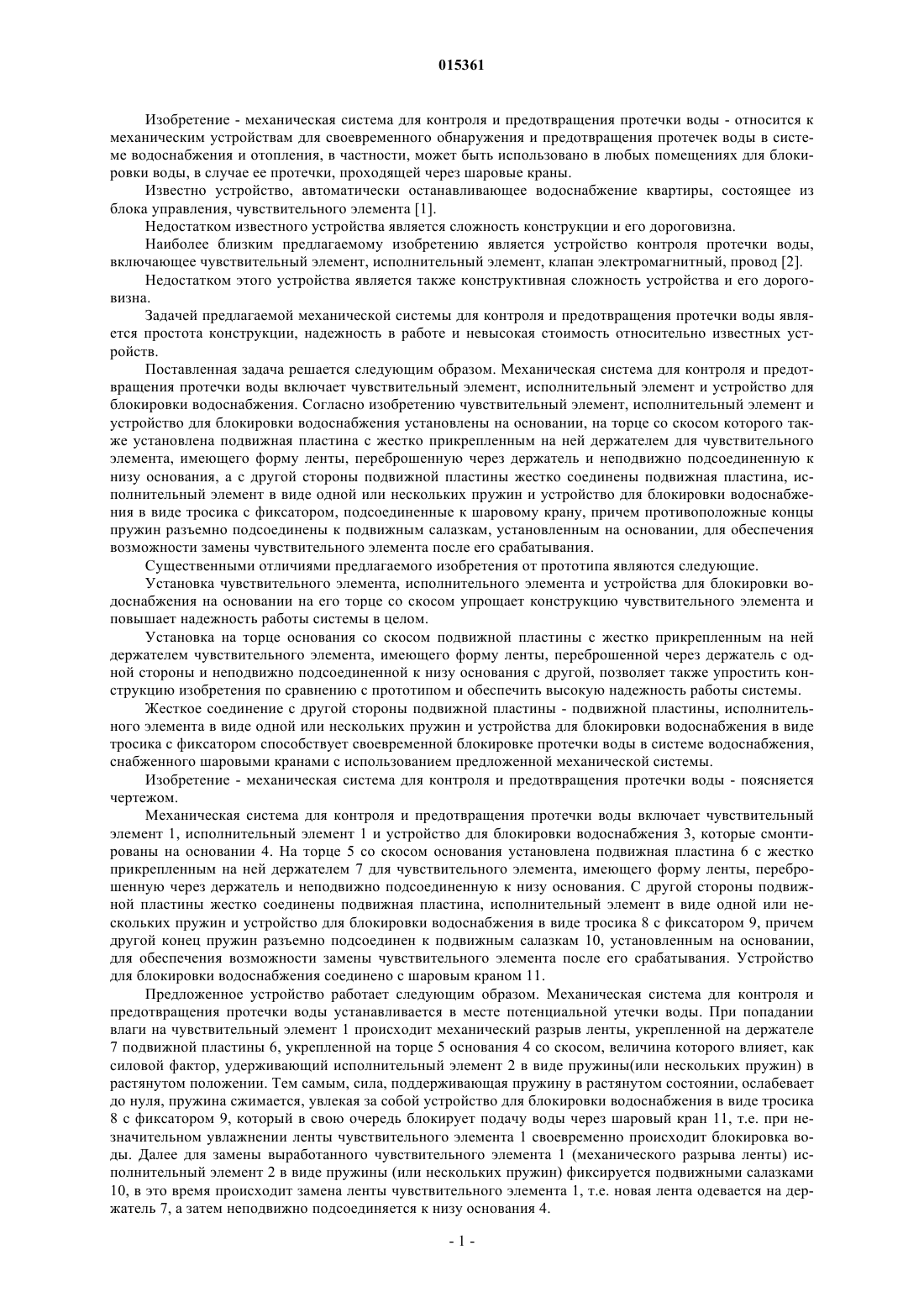

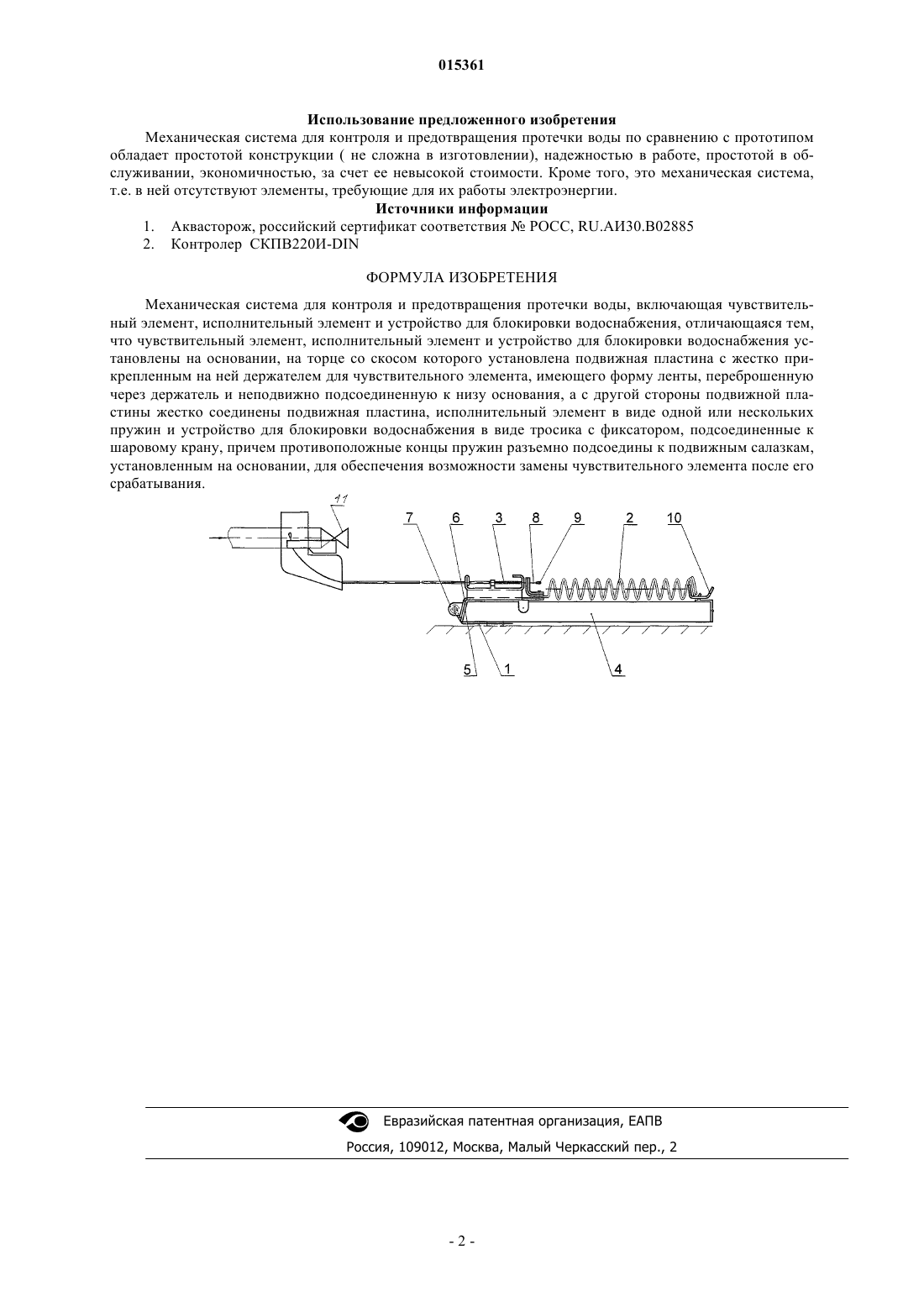

МЕХАНИЧЕСКАЯ СИСТЕМА ДЛЯ КОНТРОЛЯ И ПРЕДОТВРАЩЕНИЯ ПРОТЕЧКИ ВОДЫ Изобретение относится к механическим устройствам для своевременного обнаружения и локализации протечек воды в системе водоснабжения и отопления, в частности, может быть использовано в любых помещениях для блокировки воды в случае ее протечки, проходящей через шаровые краны. Механическая система для контроля и предотвращения протечки воды включает чувствительный элемент 1, исполнительный элемент 2 и устройство для блокировки водоснабжения 3, которые смонтированы на основании 4. На торце 5 со скосом основания установлена подвижная пластина 6 с жестко прикрепленным на ней держателем 7 для чувствительного элемента,имеющего форму ленты, переброшенную через держатель и неподвижно подсоединенную к низу основания. С другой стороны подвижной пластины жестко соединены подвижная пластина, исполнительный элемент в виде пружины и устройство для блокировки водоснабжения в виде тросика 8 с фиксатором 9, причем другой конец пружины (возможно несколько пружин) разъемно подсоединен к подвижным салазкам 10, установленным на основании, для обеспечения возможности замены чувствительного элемента после его срабатывания. Устройство для блокировки водоснабжения соединено с шаровым краном 11. 015361 Изобретение - механическая система для контроля и предотвращения протечки воды - относится к механическим устройствам для своевременного обнаружения и предотвращения протечек воды в системе водоснабжения и отопления, в частности, может быть использовано в любых помещениях для блокировки воды, в случае ее протечки, проходящей через шаровые краны. Известно устройство, автоматически останавливающее водоснабжение квартиры, состоящее из блока управления, чувствительного элемента [1]. Недостатком известного устройства является сложность конструкции и его дороговизна. Наиболее близким предлагаемому изобретению является устройство контроля протечки воды,включающее чувствительный элемент, исполнительный элемент, клапан электромагнитный, провод [2]. Недостатком этого устройства является также конструктивная сложность устройства и его дороговизна. Задачей предлагаемой механической системы для контроля и предотвращения протечки воды является простота конструкции, надежность в работе и невысокая стоимость относительно известных устройств. Поставленная задача решается следующим образом. Механическая система для контроля и предотвращения протечки воды включает чувствительный элемент, исполнительный элемент и устройство для блокировки водоснабжения. Согласно изобретению чувствительный элемент, исполнительный элемент и устройство для блокировки водоснабжения установлены на основании, на торце со скосом которого также установлена подвижная пластина с жестко прикрепленным на ней держателем для чувствительного элемента, имеющего форму ленты, переброшенную через держатель и неподвижно подсоединенную к низу основания, а с другой стороны подвижной пластины жестко соединены подвижная пластина, исполнительный элемент в виде одной или нескольких пружин и устройство для блокировки водоснабжения в виде тросика с фиксатором, подсоединенные к шаровому крану, причем противоположные концы пружин разъемно подсоединены к подвижным салазкам, установленным на основании, для обеспечения возможности замены чувствительного элемента после его срабатывания. Существенными отличиями предлагаемого изобретения от прототипа являются следующие. Установка чувствительного элемента, исполнительного элемента и устройства для блокировки водоснабжения на основании на его торце со скосом упрощает конструкцию чувствительного элемента и повышает надежность работы системы в целом. Установка на торце основания со скосом подвижной пластины с жестко прикрепленным на ней держателем чувствительного элемента, имеющего форму ленты, переброшенной через держатель с одной стороны и неподвижно подсоединенной к низу основания с другой, позволяет также упростить конструкцию изобретения по сравнению с прототипом и обеспечить высокую надежность работы системы. Жесткое соединение с другой стороны подвижной пластины - подвижной пластины, исполнительного элемента в виде одной или нескольких пружин и устройства для блокировки водоснабжения в виде тросика с фиксатором способствует своевременной блокировке протечки воды в системе водоснабжения,снабженного шаровыми кранами с использованием предложенной механической системы. Изобретение - механическая система для контроля и предотвращения протечки воды - поясняется чертежом. Механическая система для контроля и предотвращения протечки воды включает чувствительный элемент 1, исполнительный элемент 1 и устройство для блокировки водоснабжения 3, которые смонтированы на основании 4. На торце 5 со скосом основания установлена подвижная пластина 6 с жестко прикрепленным на ней держателем 7 для чувствительного элемента, имеющего форму ленты, переброшенную через держатель и неподвижно подсоединенную к низу основания. С другой стороны подвижной пластины жестко соединены подвижная пластина, исполнительный элемент в виде одной или нескольких пружин и устройство для блокировки водоснабжения в виде тросика 8 с фиксатором 9, причем другой конец пружин разъемно подсоединен к подвижным салазкам 10, установленным на основании,для обеспечения возможности замены чувствительного элемента после его срабатывания. Устройство для блокировки водоснабжения соединено с шаровым краном 11. Предложенное устройство работает следующим образом. Механическая система для контроля и предотвращения протечки воды устанавливается в месте потенциальной утечки воды. При попадании влаги на чувствительный элемент 1 происходит механический разрыв ленты, укрепленной на держателе 7 подвижной пластины 6, укрепленной на торце 5 основания 4 со скосом, величина которого влияет, как силовой фактор, удерживающий исполнительный элемент 2 в виде пружины(или нескольких пружин) в растянутом положении. Тем самым, сила, поддерживающая пружину в растянутом состоянии, ослабевает до нуля, пружина сжимается, увлекая за собой устройство для блокировки водоснабжения в виде тросика 8 с фиксатором 9, который в свою очередь блокирует подачу воды через шаровый кран 11, т.е. при незначительном увлажнении ленты чувствительного элемента 1 своевременно происходит блокировка воды. Далее для замены выработанного чувствительного элемента 1 (механического разрыва ленты) исполнительный элемент 2 в виде пружины (или нескольких пружин) фиксируется подвижными салазками 10, в это время происходит замена ленты чувствительного элемента 1, т.е. новая лента одевается на держатель 7, а затем неподвижно подсоединяется к низу основания 4.-1 015361 Использование предложенного изобретения Механическая система для контроля и предотвращения протечки воды по сравнению с прототипом обладает простотой конструкции ( не сложна в изготовлении), надежностью в работе, простотой в обслуживании, экономичностью, за счет ее невысокой стоимости. Кроме того, это механическая система,т.е. в ней отсутствуют элементы, требующие для их работы электроэнергии. Источники информации 1. Аквасторож, российский сертификат соответствияРОСС, RU.АИ 30.B02885 2. Контролер СКПВ 220 И-DIN ФОРМУЛА ИЗОБРЕТЕНИЯ Механическая система для контроля и предотвращения протечки воды, включающая чувствительный элемент, исполнительный элемент и устройство для блокировки водоснабжения, отличающаяся тем,что чувствительный элемент, исполнительный элемент и устройство для блокировки водоснабжения установлены на основании, на торце со скосом которого установлена подвижная пластина с жестко прикрепленным на ней держателем для чувствительного элемента, имеющего форму ленты, переброшенную через держатель и неподвижно подсоединенную к низу основания, а с другой стороны подвижной пластины жестко соединены подвижная пластина, исполнительный элемент в виде одной или нескольких пружин и устройство для блокировки водоснабжения в виде тросика с фиксатором, подсоединенные к шаровому крану, причем противоположные концы пружин разъемно подсоедины к подвижным салазкам,установленным на основании, для обеспечения возможности замены чувствительного элемента после его срабатывания.
