Система для заканчивания скважины, имеющая устройство для контроля поступления песка, индуктивный соединитель и датчик, расположенный вблизи устройства для контроля поступления песка
Номер патента: 12821
Опубликовано: 30.12.2009
Авторы: Пател Динеш Р., Лоувелл Джон Р., Росс Дональд У., Шузену Кристиан, Венерусо Энтони Ф., Болье Жан-Филипп, Сен Фабьен Ф.
Формула / Реферат
1. Система для заканчивания скважины, содержащая первую секцию для заканчивания, имеющую устройство для контроля поступления песка, предназначенное для предотвращения прохода материала в виде частиц, первую часть индуктивного соединителя, датчик, расположенный вблизи устройства для контроля поступления песка и электрически соединенный с первой частью индуктивного соединителя, и вторую секцию для заканчивания, выполненную с возможностью размещения ее после установки первой секции для заканчивания и содержащую вторую часть индуктивного соединителя, соединенную с первой частью индуктивного соединителя, для обеспечения связи между датчиком и другим компонентом, присоединенным ко второй секции.
2. Система по п.1, в которой вторая секция представляет собой верхнюю секцию для заканчивания, которая дополнительно включает в себя пакер и эксплуатационную насосно-компрессорную колонну.
3. Система по п.1, в которой вторая секция содержит инструмент для внутрискважинных работ.
4. Система по п.1, в которой первая секция для заканчивания дополнительно содержит кабель, включающий в себя указанный датчик и, по меньшей мере, другой датчик.
5. Система по п.4, в которой первая секция для заканчивания дополнительно включает в себя электронный блок управления, подсоединенный между кабелем с датчиками и первой частью индуктивного соединителя.
6. Система по п.4, в которой датчики расположены в отдельных местах вдоль длины кабеля.
7. Система по п.4, в которой каждый датчик включает в себя опорный конструктивный элемент, содержащий микросхему датчика.
8. Система по п.7, в которой каждый датчик дополнительно включает в себя печатную плату для монтажа микросхемы датчика.
9. Система по п.7, в которой опорный конструктивный элемент дополнительно содержит коммуникационный интерфейс, соединенный с микросхемой датчика, и кабель дополнительно включает в себя электрические провода, соединенные с коммуникационным интерфейсом и предназначенные для соединения датчиков друг с другом.
10. Система по п.7, в которой каждый датчик дополнительно включает в себя чувствительный элемент для зондирования окружающей среды снаружи кабеля, электрически соединенный с соответствующей микросхемой датчика.
11. Система по п.4, в которой датчики предназначены измерять по меньшей мере один из следующих параметров: температуру, давление, скорость потока, плотность текучей среды, электрическое удельное сопротивление текучей среды, соотношение нефти, газа и воды, вязкость, соотношение углерода и кислорода, акустический параметр и химическое свойство.
12. Система для заканчивания по п.4, в которой датчики содержат резистивные датчики температуры.
13. Система по п.12, в которой кабель содержит линию управления, имеющую внутреннюю камеру, заполненную электрически непроводящей жидкостью, при этом резистивные датчики температуры расположены в жидкости.
14. Система по п.4, дополнительно содержащая параллельную трубу для перемещения суспензии с гравием для гравийной набивки, при этом кабель с датчиками прикреплен к параллельной трубе.
15. Система по п.4, в которой устройство для контроля поступления песка дополнительно содержит фильтр либо трубу с щелевидными отверстиями или перфорированную трубу и защитный элемент для кабеля между секциями фильтра или указанной трубы, при этом кабель проходит снаружи фильтра или указанной трубы и снабжен защитным элементом.
16. Система по п.4, в которой устройство для контроля поступления песка включает в себя базовую трубу и фильтр, а кабель и датчики прикреплены с обеспечением контакта с базовой трубой, с обеспечением контакта для заземления и для отвода теплоты от кабеля и датчиков в базовую трубу.
17. Система по п.1, в которой вторая секция дополнительно включает в себя станцию управления, имеющую скважинный процессор для обеспечения связи с датчиком посредством первой и второй частей индуктивного соединителя.
18. Система по п.17, дополнительно содержащая электрический кабель, соединенный со станцией управления для обеспечения связи между станцией управления и находящимся на поверхности земли устройством управления.
19. Система по п.1, в которой первая секция для заканчивания дополнительно содержит третью часть индуктивного соединителя и вторая секция дополнительно включает в себя четвертую часть индуктивного соединителя, при этом первая и вторая части индуктивного соединителя взаимодействуют для обмена данными с датчиком, и третья и четвертая части индуктивного соединителя взаимодействуют для передачи энергии датчику.
20. Система по п.1, в которой первая секция для заканчивания дополнительно содержит третью часть индуктивного соединителя, вторая секция дополнительно включает в себя четвертую часть индуктивного соединителя, а первая секция для заканчивания содержит, по меньшей мере, дополнительный датчик, при этом первая и вторая части индуктивного соединителя способны взаимодействовать для обеспечения связи с одним из датчиков и третья и вторая части индуктивного соединителя способны взаимодействовать для обеспечения связи с другим из датчиков.
21. Система по п.20, в которой первая секция для заканчивания дополнительно содержит первый кабель, включающий в себя по меньшей мере один из датчиков, и второй кабель, включающий в себя по меньшей мере другой из датчиков, при этом первый кабель электрически соединен с первой частью индуктивного соединителя и второй кабель электрически соединен со второй частью индуктивного соединителя.
22. Система по п.1, в которой первая секция для заканчивания дополнительно содержит герметизированный канал и вторая секция дополнительно содержит второе удлиненное уплотнительное устройство, предназначенное для уплотненного подсоединения в герметизированном канале.
23. Система по п.1, в которой вторая секция дополнительно содержит обеспечивающее компенсацию длины соединение.
24. Система по п.23, в которой обеспечивающее компенсацию длины соединение содержит спирально намотанный кабель.
25. Система по п.1, в которой первая секция выполнена многоступенчатой, где каждая ступень соответствует одной продуктивной зоне и содержит по меньшей мере один датчик.
26. Система по п.25, в которой первая секция для заканчивания дополнительно содержит изолирующие пакеры для изоляции зон.
27. Система по п.26, дополнительно содержащая дополнительные части индуктивного соединителя для обеспечения связи по меньшей мере с одним датчиком другой ступени.
28. Система по п.27, в которой каждая ступень первой секции для заканчивания содержит кабель, включающий в себя датчик.
29. Система по п.1, в которой первая и вторая части индуктивного соединителя образуют первый индуктивный соединитель, причем первая секция для заканчивания расположена в многоствольном ответвлении скважины, при этом первая секция для заканчивания включает в себя электрическое устройство, расположенное в многоствольном ответвлении, а вторая секция находится в основном стволе скважины, при этом первый индуктивный соединитель или второй индуктивный соединитель способен обеспечивать связь между основным стволом и электрическим устройством в многоствольном ответвлении.
30. Система для заканчивания по п.1, в которой первая секция для заканчивания дополнительно содержит по меньшей мере одно устройство для регулирования потока, электрически соединенное с первой частью индуктивного соединителя.
31. Система для заканчивания по п.30, в которой первая секция для заканчивания включает в себя, по меньшей мере, дополнительный датчик, размещенный в кабеле, электрически соединенный с первой частью индуктивного соединителя, и при этом устройство для регулирования потока соединено посредством участка кабеля с кабелем с датчиками.
32. Система по п.31, в которой устройство для регулирования потока представляет собой часть устройства для контроля поступления песка.
33. Система по п.1, в которой вторая секция дополнительно включает в себя клапаны-регуляторы потока, выполненные с возможностью установки их в заданном положении в первой секции для заканчивания, когда вторая секция соединена с пертющ секцией.
34. Система по п.33, в которой первая секция для заканчивания включает в себя по меньшей мере один дополнительный датчик, размещенный в кабеле, и изолирующий пакер, при этом кабель проходит через канал изолирующего пакера и электрически соединен с первой частью индуктивного соединителя.
35. Кабель, предназначенный для размещения в скважине, содержащий наружную оболочку, множество датчиков, расположенных на расстоянии друг от друга внутри наружной оболочки, и провода, расположенные внутри наружной оболочки и предназначенные для соединения множества датчиков друг с другом.
36. Кабель по п.35, в котором наружная оболочка включает в себя непрерывную линию управления.
37. Кабель по п.35, в котором наружная оболочка образована из секций оболочки и конструктивных элементов для размещения датчиков, которые присоединены с обеспечением герметичности к секциям оболочки, при этом датчики содержатся в соответствующих конструктивных элементах для размещения датчиков.
38. Кабель по п.37, в котором секции оболочки приварены к конструктивным элементам для размещения датчиков.
39. Кабель по п.35, в котором каждый датчик включает в себя микросхему датчика и коммуникационный интерфейс, соединенный по меньшей мере с одним из проводов.
40. Кабель по п.39, в котором каждый датчик дополнительно включает в себя чувствительный элемент для зондирования окружающей среды снаружи кабеля, электрически соединенный с микросхемой датчика.
41. Кабель по п.35, дополнительно содержащий электронный блок управления, представляющий собой часть оболочки и имеющий процессор.
42. Кабель, предназначенный для размещения в скважине, содержащий линию управления, в которой образована внутренняя камера, содержащая электрически непроводящую жидкость и множество датчиков, расположенных в жидкости.
43. Кабель по п.42, в котором датчики включают в себя резистивные датчики температуры.
44. Кабель по п.43, в котором жидкость является теплопроводящей.
45. Кабель по п.42, в котором каждый резистивный датчик температуры включает в себя микросхему и нить накала, электрически соединенную с микросхемой.
46. Кабель по п.42, дополнительно содержащий отдельные герметизирующие оболочки во внутренней камере, в которых расположены датчики, при этом указанные оболочки содержат жидкость, а внутренняя камера снаружи герметизирующих оболочек заполнена газом.
47. Устройство для размещения кабеля в скважине, содержащее намоточный барабан и кабель с датчиками, намотанный на намоточный барабан и сматываемый с намоточного барабана при его вращении, при этом кабель с датчиками включает в себя множество датчиков, расположенных в отдельных местах вдоль кабеля, и электрические провода, обеспечивающие соединение датчиков друг с другом.
48. Система заканчивания скважины, содержащая первую секцию для заканчивания, предназначенную для размещения в скважине в заданном положении и имеющую пакер и устройство с отверстиями для циркуляции, и вторую секцию для заканчивания, имеющую хвостовик, выполненный с возможностью вставки во внутренний канал первой секции для заканчивания, при этом вторая секция для заканчивания дополнительно содержит кабель, проходящий вдоль длины хвостовика, имеющий множество отдельных датчиков, расположенных вдоль длины кабеля, и электрические провода, соединяющие датчики друг с другом.
49. Система по п.48, в которой хвостовик выполнен с возможностью извлечения и установлен в заданном положении в гнезде для хвостовика во второй секции для заканчивания.
50. Система по п.48, в которой хвостовик имеет продольную канавку для размещения кабеля с датчиками.
51. Система по п.48, в которой вторая секция для заканчивания дополнительно включает в себя индуктивный соединитель и станцию управления, имеющую процессор, при этом индуктивный соединитель предназначен для обеспечения электрической связи между станцией управления и кабелем.
52. Система для заканчивания скважины, содержащая обсадную колонну для крепления скважины, кабель, расположенный вдоль наружной поверхности обсадной колонны, содержащий множество отдельных датчиков, соединенных друг с другом электрическими проводами внутри кабеля, и первую часть индуктивного соединителя, электрически соединенную с кабелем и расположенную снаружи обсадной колонны.
53. Система по п.52, дополнительно содержащая вторую часть индуктивного соединителя, расположенную в обсадной колонне и соединенную с первой частью индуктивного соединителя.
54. Способ установки оборудования для заканчивания скважины, заключающийся в следующем:
устанавливают нижнюю секцию для заканчивания, имеющую устройство для контроля поступления песка;
устанавливают верхнюю секцию для заканчивания, включающую в себя по меньшей мере один клапан-регулятор потока и внутреннюю эксплуатационную колонну, проходящую в нижнюю секцию для заканчивания;
размещают кабель с датчиками в нижней секции для заканчивания вблизи входа устройства для контроля поступления песка;
размещают индуктивный соединитель, имеющий первую часть индуктивного соединителя, которая является частью верхней секции для заканчивания и прикреплена к внутренней эксплуатационной колонне, и вторую часть индуктивного соединителя, которая прикреплена к датчику и представляет собой часть нижней секции для заканчивания.
Текст

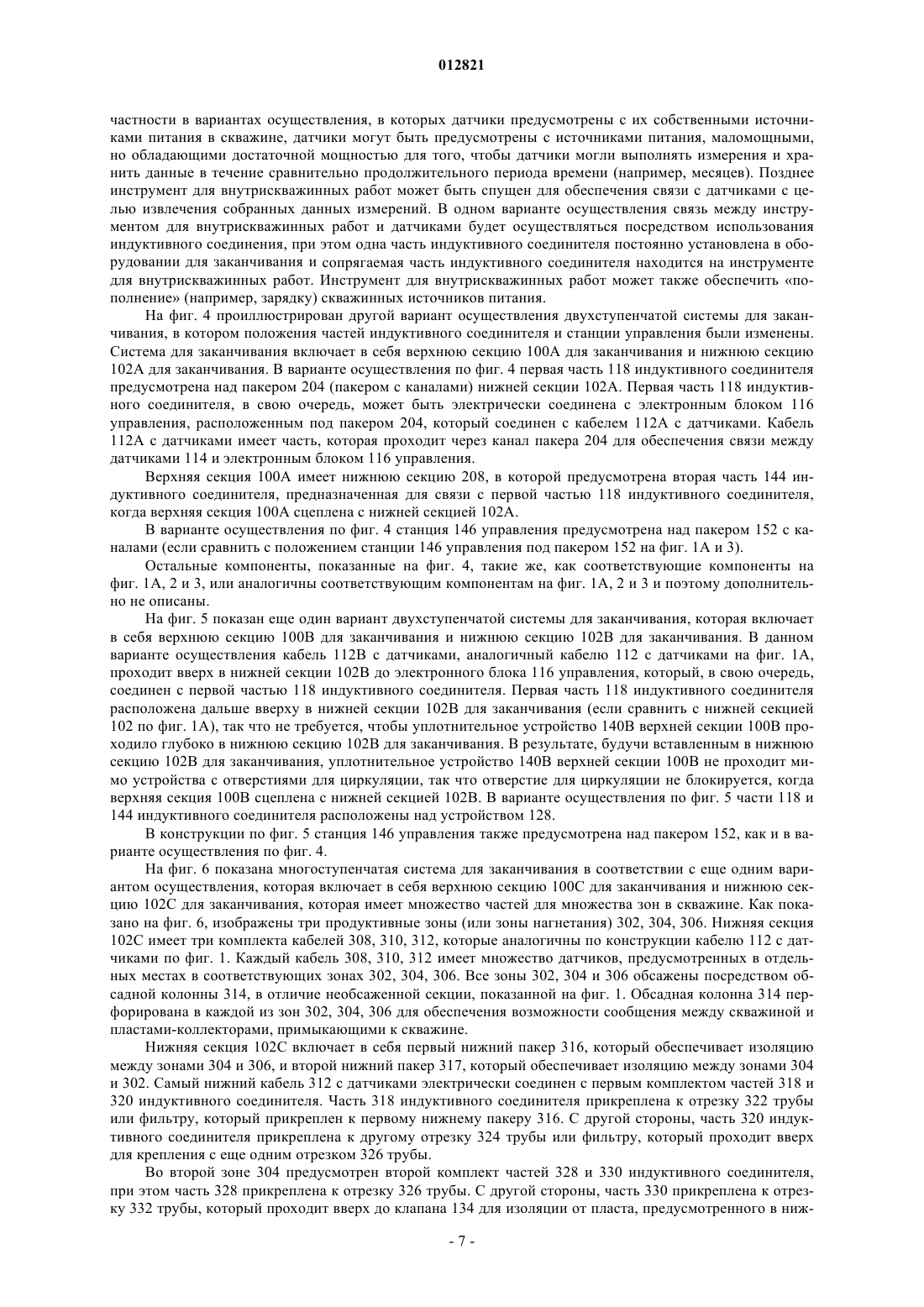

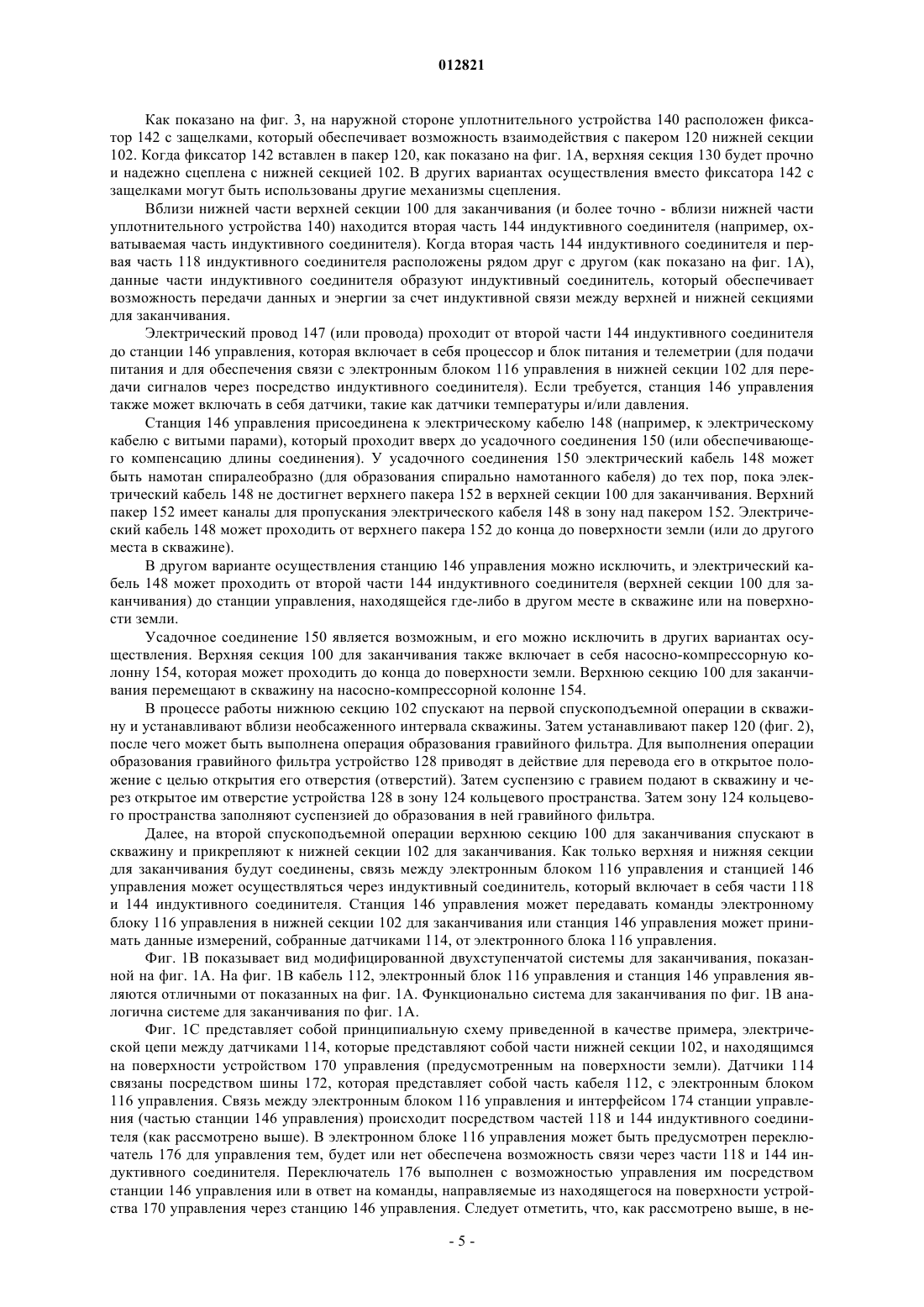

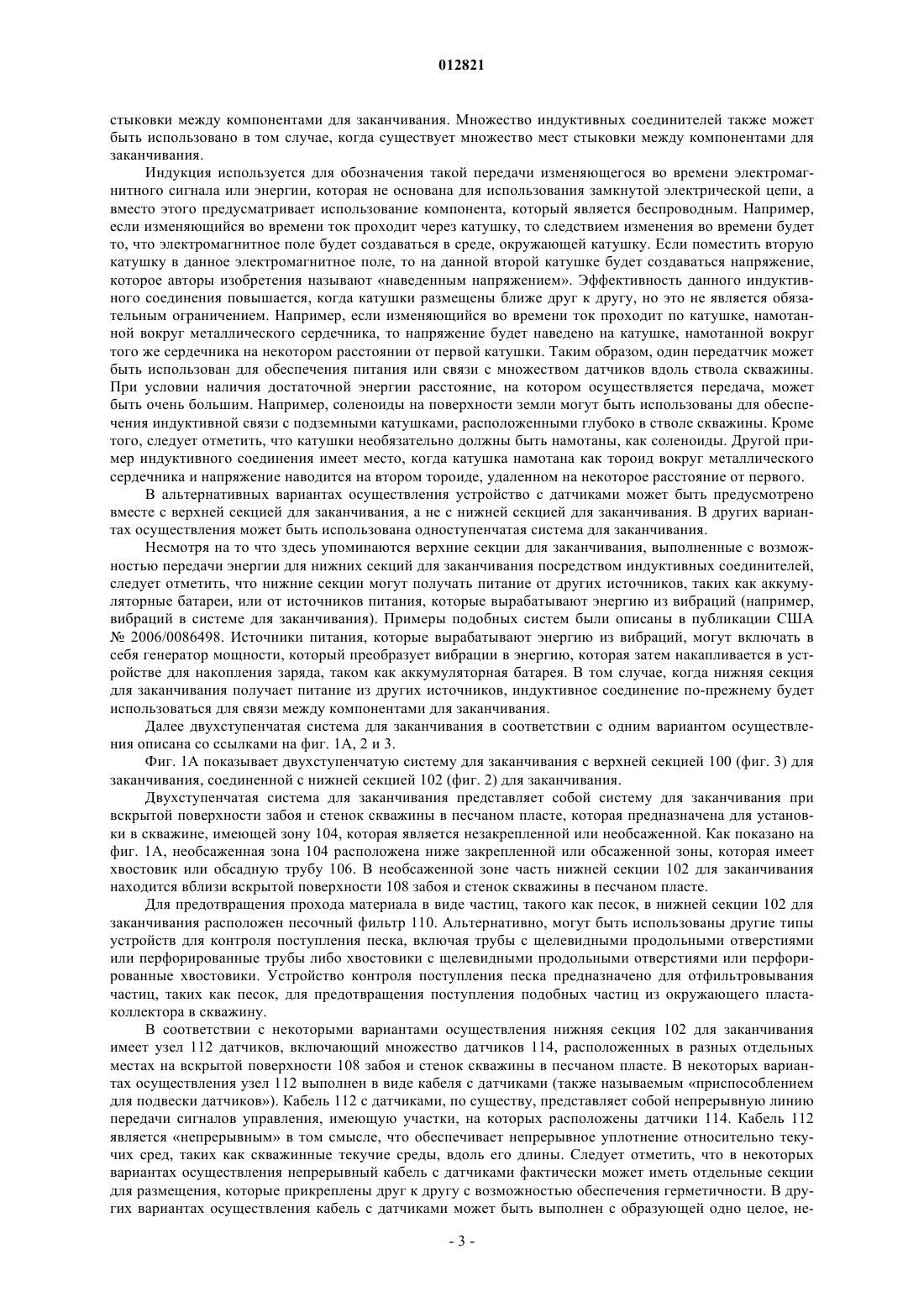

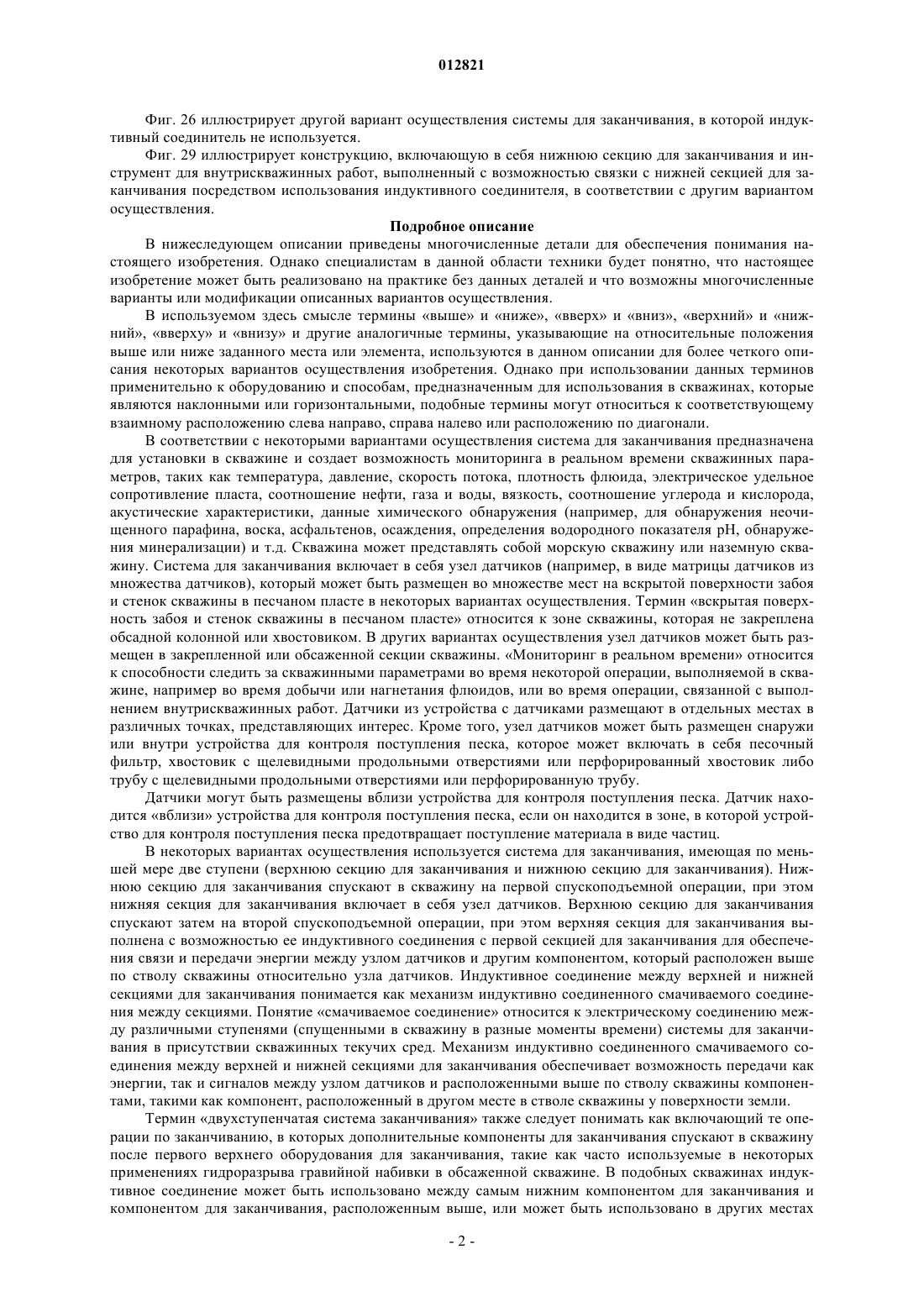

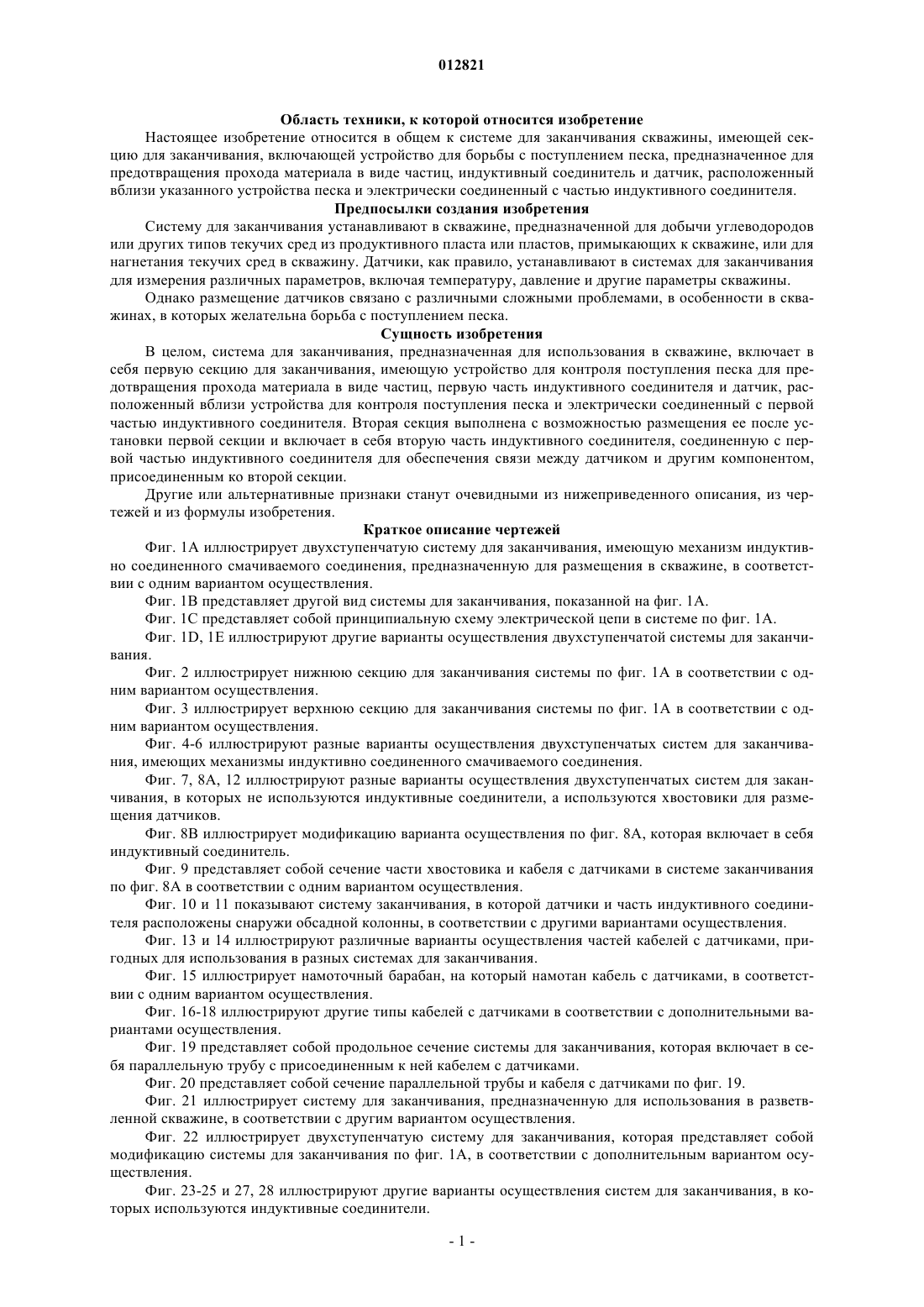

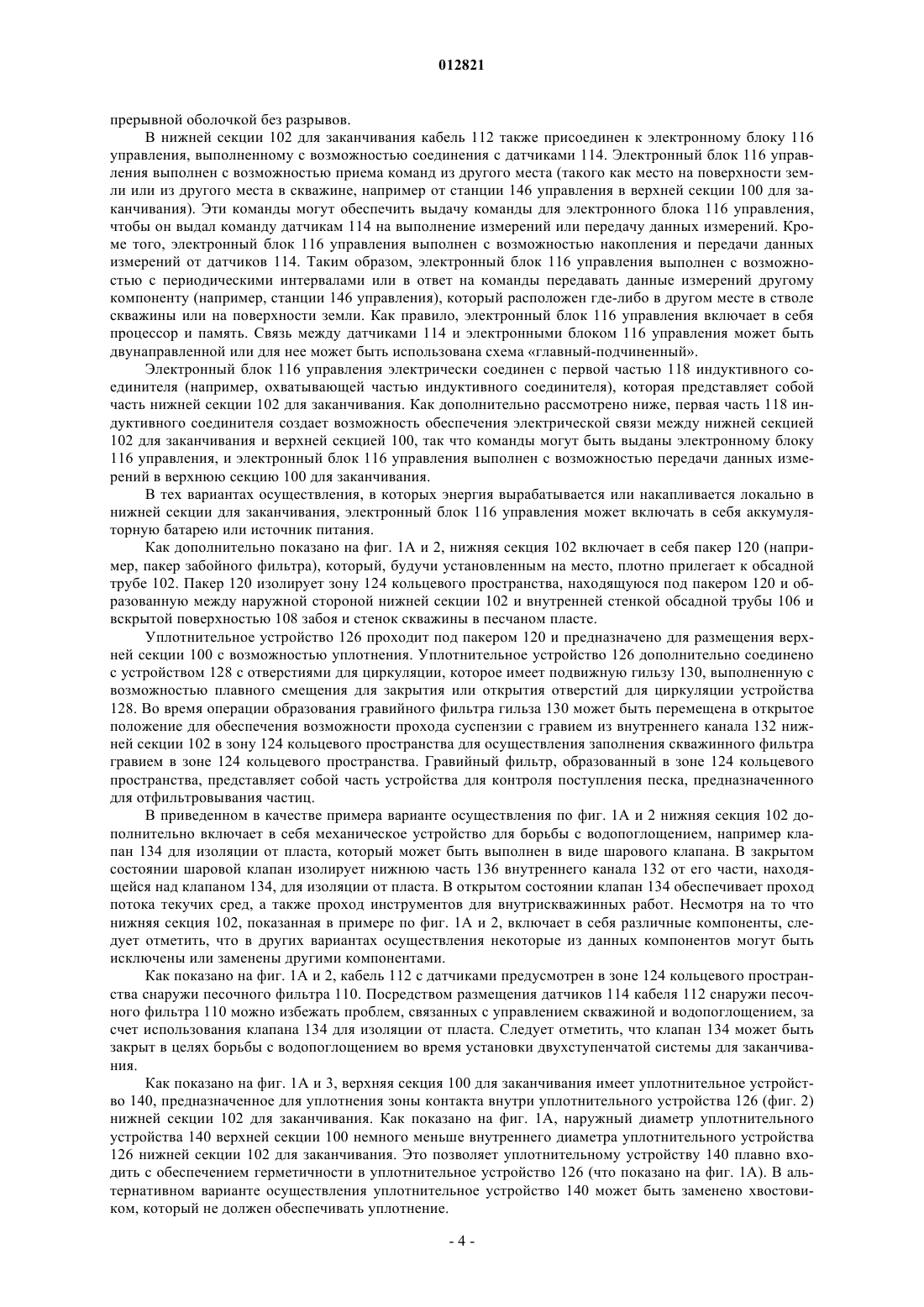

012821 Область техники, к которой относится изобретение Настоящее изобретение относится в общем к системе для заканчивания скважины, имеющей секцию для заканчивания, включающей устройство для борьбы с поступлением песка, предназначенное для предотвращения прохода материала в виде частиц, индуктивный соединитель и датчик, расположенный вблизи указанного устройства песка и электрически соединенный с частью индуктивного соединителя. Предпосылки создания изобретения Систему для заканчивания устанавливают в скважине, предназначенной для добычи углеводородов или других типов текучих сред из продуктивного пласта или пластов, примыкающих к скважине, или для нагнетания текучих сред в скважину. Датчики, как правило, устанавливают в системах для заканчивания для измерения различных параметров, включая температуру, давление и другие параметры скважины. Однако размещение датчиков связано с различными сложными проблемами, в особенности в скважинах, в которых желательна борьба с поступлением песка. Сущность изобретения В целом, система для заканчивания, предназначенная для использования в скважине, включает в себя первую секцию для заканчивания, имеющую устройство для контроля поступления песка для предотвращения прохода материала в виде частиц, первую часть индуктивного соединителя и датчик, расположенный вблизи устройства для контроля поступления песка и электрически соединенный с первой частью индуктивного соединителя. Вторая секция выполнена с возможностью размещения ее после установки первой секции и включает в себя вторую часть индуктивного соединителя, соединенную с первой частью индуктивного соединителя для обеспечения связи между датчиком и другим компонентом,присоединенным ко второй секции. Другие или альтернативные признаки станут очевидными из нижеприведенного описания, из чертежей и из формулы изобретения. Краткое описание чертежей Фиг. 1 А иллюстрирует двухступенчатую систему для заканчивания, имеющую механизм индуктивно соединенного смачиваемого соединения, предназначенную для размещения в скважине, в соответствии с одним вариантом осуществления. Фиг. 1 В представляет другой вид системы для заканчивания, показанной на фиг. 1 А. Фиг. 1 С представляет собой принципиальную схему электрической цепи в системе по фиг. 1 А. Фиг. 1D, 1 Е иллюстрируют другие варианты осуществления двухступенчатой системы для заканчивания. Фиг. 2 иллюстрирует нижнюю секцию для заканчивания системы по фиг. 1 А в соответствии с одним вариантом осуществления. Фиг. 3 иллюстрирует верхнюю секцию для заканчивания системы по фиг. 1 А в соответствии с одним вариантом осуществления. Фиг. 4-6 иллюстрируют разные варианты осуществления двухступенчатых систем для заканчивания, имеющих механизмы индуктивно соединенного смачиваемого соединения. Фиг. 7, 8 А, 12 иллюстрируют разные варианты осуществления двухступенчатых систем для заканчивания, в которых не используются индуктивные соединители, а используются хвостовики для размещения датчиков. Фиг. 8 В иллюстрирует модификацию варианта осуществления по фиг. 8 А, которая включает в себя индуктивный соединитель. Фиг. 9 представляет собой сечение части хвостовика и кабеля с датчиками в системе заканчивания по фиг. 8 А в соответствии с одним вариантом осуществления. Фиг. 10 и 11 показывают систему заканчивания, в которой датчики и часть индуктивного соединителя расположены снаружи обсадной колонны, в соответствии с другими вариантами осуществления. Фиг. 13 и 14 иллюстрируют различные варианты осуществления частей кабелей с датчиками, пригодных для использования в разных системах для заканчивания. Фиг. 15 иллюстрирует намоточный барабан, на который намотан кабель с датчиками, в соответствии с одним вариантом осуществления. Фиг. 16-18 иллюстрируют другие типы кабелей с датчиками в соответствии с дополнительными вариантами осуществления. Фиг. 19 представляет собой продольное сечение системы для заканчивания, которая включает в себя параллельную трубу с присоединенным к ней кабелем с датчиками. Фиг. 20 представляет собой сечение параллельной трубы и кабеля с датчиками по фиг. 19. Фиг. 21 иллюстрирует систему для заканчивания, предназначенную для использования в разветвленной скважине, в соответствии с другим вариантом осуществления. Фиг. 22 иллюстрирует двухступенчатую систему для заканчивания, которая представляет собой модификацию системы для заканчивания по фиг. 1 А, в соответствии с дополнительным вариантом осуществления. Фиг. 23-25 и 27, 28 иллюстрируют другие варианты осуществления систем для заканчивания, в которых используются индуктивные соединители.-1 012821 Фиг. 26 иллюстрирует другой вариант осуществления системы для заканчивания, в которой индуктивный соединитель не используется. Фиг. 29 иллюстрирует конструкцию, включающую в себя нижнюю секцию для заканчивания и инструмент для внутрискважинных работ, выполненный с возможностью связки с нижней секцией для заканчивания посредством использования индуктивного соединителя, в соответствии с другим вариантом осуществления. Подробное описание В нижеследующем описании приведены многочисленные детали для обеспечения понимания настоящего изобретения. Однако специалистам в данной области техники будет понятно, что настоящее изобретение может быть реализовано на практике без данных деталей и что возможны многочисленные варианты или модификации описанных вариантов осуществления. В используемом здесь смысле термины выше и ниже, вверх и вниз, верхний и нижний, вверху и внизу и другие аналогичные термины, указывающие на относительные положения выше или ниже заданного места или элемента, используются в данном описании для более четкого описания некоторых вариантов осуществления изобретения. Однако при использовании данных терминов применительно к оборудованию и способам, предназначенным для использования в скважинах, которые являются наклонными или горизонтальными, подобные термины могут относиться к соответствующему взаимному расположению слева направо, справа налево или расположению по диагонали. В соответствии с некоторыми вариантами осуществления система для заканчивания предназначена для установки в скважине и создает возможность мониторинга в реальном времени скважинных параметров, таких как температура, давление, скорость потока, плотность флюида, электрическое удельное сопротивление пласта, соотношение нефти, газа и воды, вязкость, соотношение углерода и кислорода,акустические характеристики, данные химического обнаружения (например, для обнаружения неочищенного парафина, воска, асфальтенов, осаждения, определения водородного показателя рН, обнаружения минерализации) и т.д. Скважина может представлять собой морскую скважину или наземную скважину. Система для заканчивания включает в себя узел датчиков (например, в виде матрицы датчиков из множества датчиков), который может быть размещен во множестве мест на вскрытой поверхности забоя и стенок скважины в песчаном пласте в некоторых вариантах осуществления. Термин вскрытая поверхность забоя и стенок скважины в песчаном пласте относится к зоне скважины, которая не закреплена обсадной колонной или хвостовиком. В других вариантах осуществления узел датчиков может быть размещен в закрепленной или обсаженной секции скважины. Мониторинг в реальном времени относится к способности следить за скважинными параметрами во время некоторой операции, выполняемой в скважине, например во время добычи или нагнетания флюидов, или во время операции, связанной с выполнением внутрискважинных работ. Датчики из устройства с датчиками размещают в отдельных местах в различных точках, представляющих интерес. Кроме того, узел датчиков может быть размещен снаружи или внутри устройства для контроля поступления песка, которое может включать в себя песочный фильтр, хвостовик с щелевидными продольными отверстиями или перфорированный хвостовик либо трубу с щелевидными продольными отверстиями или перфорированную трубу. Датчики могут быть размещены вблизи устройства для контроля поступления песка. Датчик находится вблизи устройства для контроля поступления песка, если он находится в зоне, в которой устройство для контроля поступления песка предотвращает поступление материала в виде частиц. В некоторых вариантах осуществления используется система для заканчивания, имеющая по меньшей мере две ступени (верхнюю секцию для заканчивания и нижнюю секцию для заканчивания). Нижнюю секцию для заканчивания спускают в скважину на первой спускоподъемной операции, при этом нижняя секция для заканчивания включает в себя узел датчиков. Верхнюю секцию для заканчивания спускают затем на второй спускоподъемной операции, при этом верхняя секция для заканчивания выполнена с возможностью ее индуктивного соединения с первой секцией для заканчивания для обеспечения связи и передачи энергии между узлом датчиков и другим компонентом, который расположен выше по стволу скважины относительно узла датчиков. Индуктивное соединение между верхней и нижней секциями для заканчивания понимается как механизм индуктивно соединенного смачиваемого соединения между секциями. Понятие смачиваемое соединение относится к электрическому соединению между различными ступенями (спущенными в скважину в разные моменты времени) системы для заканчивания в присутствии скважинных текучих сред. Механизм индуктивно соединенного смачиваемого соединения между верхней и нижней секциями для заканчивания обеспечивает возможность передачи как энергии, так и сигналов между узлом датчиков и расположенными выше по стволу скважины компонентами, такими как компонент, расположенный в другом месте в стволе скважины у поверхности земли. Термин двухступенчатая система заканчивания также следует понимать как включающий те операции по заканчиванию, в которых дополнительные компоненты для заканчивания спускают в скважину после первого верхнего оборудования для заканчивания, такие как часто используемые в некоторых применениях гидроразрыва гравийной набивки в обсаженной скважине. В подобных скважинах индуктивное соединение может быть использовано между самым нижним компонентом для заканчивания и компонентом для заканчивания, расположенным выше, или может быть использовано в других местах-2 012821 стыковки между компонентами для заканчивания. Множество индуктивных соединителей также может быть использовано в том случае, когда существует множество мест стыковки между компонентами для заканчивания. Индукция используется для обозначения такой передачи изменяющегося во времени электромагнитного сигнала или энергии, которая не основана для использования замкнутой электрической цепи, а вместо этого предусматривает использование компонента, который является беспроводным. Например,если изменяющийся во времени ток проходит через катушку, то следствием изменения во времени будет то, что электромагнитное поле будет создаваться в среде, окружающей катушку. Если поместить вторую катушку в данное электромагнитное поле, то на данной второй катушке будет создаваться напряжение,которое авторы изобретения называют наведенным напряжением. Эффективность данного индуктивного соединения повышается, когда катушки размещены ближе друг к другу, но это не является обязательным ограничением. Например, если изменяющийся во времени ток проходит по катушке, намотанной вокруг металлического сердечника, то напряжение будет наведено на катушке, намотанной вокруг того же сердечника на некотором расстоянии от первой катушки. Таким образом, один передатчик может быть использован для обеспечения питания или связи с множеством датчиков вдоль ствола скважины. При условии наличия достаточной энергии расстояние, на котором осуществляется передача, может быть очень большим. Например, соленоиды на поверхности земли могут быть использованы для обеспечения индуктивной связи с подземными катушками, расположенными глубоко в стволе скважины. Кроме того, следует отметить, что катушки необязательно должны быть намотаны, как соленоиды. Другой пример индуктивного соединения имеет место, когда катушка намотана как тороид вокруг металлического сердечника и напряжение наводится на втором тороиде, удаленном на некоторое расстояние от первого. В альтернативных вариантах осуществления устройство с датчиками может быть предусмотрено вместе с верхней секцией для заканчивания, а не с нижней секцией для заканчивания. В других вариантах осуществления может быть использована одноступенчатая система для заканчивания. Несмотря на то что здесь упоминаются верхние секции для заканчивания, выполненные с возможностью передачи энергии для нижних секций для заканчивания посредством индуктивных соединителей,следует отметить, что нижние секции могут получать питание от других источников, таких как аккумуляторные батареи, или от источников питания, которые вырабатывают энергию из вибраций (например,вибраций в системе для заканчивания). Примеры подобных систем были описаны в публикации США 2006/0086498. Источники питания, которые вырабатывают энергию из вибраций, могут включать в себя генератор мощности, который преобразует вибрации в энергию, которая затем накапливается в устройстве для накопления заряда, таком как аккумуляторная батарея. В том случае, когда нижняя секция для заканчивания получает питание из других источников, индуктивное соединение по-прежнему будет использоваться для связи между компонентами для заканчивания. Далее двухступенчатая система для заканчивания в соответствии с одним вариантом осуществления описана со ссылками на фиг. 1 А, 2 и 3. Фиг. 1 А показывает двухступенчатую систему для заканчивания с верхней секцией 100 (фиг. 3) для заканчивания, соединенной с нижней секцией 102 (фиг. 2) для заканчивания. Двухступенчатая система для заканчивания представляет собой систему для заканчивания при вскрытой поверхности забоя и стенок скважины в песчаном пласте, которая предназначена для установки в скважине, имеющей зону 104, которая является незакрепленной или необсаженной. Как показано на фиг. 1 А, необсаженная зона 104 расположена ниже закрепленной или обсаженной зоны, которая имеет хвостовик или обсадную трубу 106. В необсаженной зоне часть нижней секции 102 для заканчивания находится вблизи вскрытой поверхности 108 забоя и стенок скважины в песчаном пласте. Для предотвращения прохода материала в виде частиц, такого как песок, в нижней секции 102 для заканчивания расположен песочный фильтр 110. Альтернативно, могут быть использованы другие типы устройств для контроля поступления песка, включая трубы с щелевидными продольными отверстиями или перфорированные трубы либо хвостовики с щелевидными продольными отверстиями или перфорированные хвостовики. Устройство контроля поступления песка предназначено для отфильтровывания частиц, таких как песок, для предотвращения поступления подобных частиц из окружающего пластаколлектора в скважину. В соответствии с некоторыми вариантами осуществления нижняя секция 102 для заканчивания имеет узел 112 датчиков, включающий множество датчиков 114, расположенных в разных отдельных местах на вскрытой поверхности 108 забоя и стенок скважины в песчаном пласте. В некоторых вариантах осуществления узел 112 выполнен в виде кабеля с датчиками (также называемым приспособлением для подвески датчиков). Кабель 112 с датчиками, по существу, представляет собой непрерывную линию передачи сигналов управления, имеющую участки, на которых расположены датчики 114. Кабель 112 является непрерывным в том смысле, что обеспечивает непрерывное уплотнение относительно текучих сред, таких как скважинные текучие среды, вдоль его длины. Следует отметить, что в некоторых вариантах осуществления непрерывный кабель с датчиками фактически может иметь отдельные секции для размещения, которые прикреплены друг к другу с возможностью обеспечения герметичности. В других вариантах осуществления кабель с датчиками может быть выполнен с образующей одно целое, не-3 012821 прерывной оболочкой без разрывов. В нижней секции 102 для заканчивания кабель 112 также присоединен к электронному блоку 116 управления, выполненному с возможностью соединения с датчиками 114. Электронный блок 116 управления выполнен с возможностью приема команд из другого места (такого как место на поверхности земли или из другого места в скважине, например от станции 146 управления в верхней секции 100 для заканчивания). Эти команды могут обеспечить выдачу команды для электронного блока 116 управления,чтобы он выдал команду датчикам 114 на выполнение измерений или передачу данных измерений. Кроме того, электронный блок 116 управления выполнен с возможностью накопления и передачи данных измерений от датчиков 114. Таким образом, электронный блок 116 управления выполнен с возможностью с периодическими интервалами или в ответ на команды передавать данные измерений другому компоненту (например, станции 146 управления), который расположен где-либо в другом месте в стволе скважины или на поверхности земли. Как правило, электронный блок 116 управления включает в себя процессор и память. Связь между датчиками 114 и электронными блоком 116 управления может быть двунаправленной или для нее может быть использована схема главный-подчиненный. Электронный блок 116 управления электрически соединен с первой частью 118 индуктивного соединителя (например, охватывающей частью индуктивного соединителя), которая представляет собой часть нижней секции 102 для заканчивания. Как дополнительно рассмотрено ниже, первая часть 118 индуктивного соединителя создает возможность обеспечения электрической связи между нижней секцией 102 для заканчивания и верхней секцией 100, так что команды могут быть выданы электронному блоку 116 управления, и электронный блок 116 управления выполнен с возможностью передачи данных измерений в верхнюю секцию 100 для заканчивания. В тех вариантах осуществления, в которых энергия вырабатывается или накапливается локально в нижней секции для заканчивания, электронный блок 116 управления может включать в себя аккумуляторную батарею или источник питания. Как дополнительно показано на фиг. 1 А и 2, нижняя секция 102 включает в себя пакер 120 (например, пакер забойного фильтра), который, будучи установленным на место, плотно прилегает к обсадной трубе 102. Пакер 120 изолирует зону 124 кольцевого пространства, находящуюся под пакером 120 и образованную между наружной стороной нижней секции 102 и внутренней стенкой обсадной трубы 106 и вскрытой поверхностью 108 забоя и стенок скважины в песчаном пласте. Уплотнительное устройство 126 проходит под пакером 120 и предназначено для размещения верхней секции 100 с возможностью уплотнения. Уплотнительное устройство 126 дополнительно соединено с устройством 128 с отверстиями для циркуляции, которое имеет подвижную гильзу 130, выполненную с возможностью плавного смещения для закрытия или открытия отверстий для циркуляции устройства 128. Во время операции образования гравийного фильтра гильза 130 может быть перемещена в открытое положение для обеспечения возможности прохода суспензии с гравием из внутреннего канала 132 нижней секции 102 в зону 124 кольцевого пространства для осуществления заполнения скважинного фильтра гравием в зоне 124 кольцевого пространства. Гравийный фильтр, образованный в зоне 124 кольцевого пространства, представляет собой часть устройства для контроля поступления песка, предназначенного для отфильтровывания частиц. В приведенном в качестве примера варианте осуществления по фиг. 1 А и 2 нижняя секция 102 дополнительно включает в себя механическое устройство для борьбы с водопоглощением, например клапан 134 для изоляции от пласта, который может быть выполнен в виде шарового клапана. В закрытом состоянии шаровой клапан изолирует нижнюю часть 136 внутреннего канала 132 от его части, находящейся над клапаном 134, для изоляции от пласта. В открытом состоянии клапан 134 обеспечивает проход потока текучих сред, а также проход инструментов для внутрискважинных работ. Несмотря на то что нижняя секция 102, показанная в примере по фиг. 1 А и 2, включает в себя различные компоненты, следует отметить, что в других вариантах осуществления некоторые из данных компонентов могут быть исключены или заменены другими компонентами. Как показано на фиг. 1 А и 2, кабель 112 с датчиками предусмотрен в зоне 124 кольцевого пространства снаружи песочного фильтра 110. Посредством размещения датчиков 114 кабеля 112 снаружи песочного фильтра 110 можно избежать проблем, связанных с управлением скважиной и водопоглощением, за счет использования клапана 134 для изоляции от пласта. Следует отметить, что клапан 134 может быть закрыт в целях борьбы с водопоглощением во время установки двухступенчатой системы для заканчивания. Как показано на фиг. 1 А и 3, верхняя секция 100 для заканчивания имеет уплотнительное устройство 140, предназначенное для уплотнения зоны контакта внутри уплотнительного устройства 126 (фиг. 2) нижней секции 102 для заканчивания. Как показано на фиг. 1 А, наружный диаметр уплотнительного устройства 140 верхней секции 100 немного меньше внутреннего диаметра уплотнительного устройства 126 нижней секции 102 для заканчивания. Это позволяет уплотнительному устройству 140 плавно входить с обеспечением герметичности в уплотнительное устройство 126 (что показано на фиг. 1 А). В альтернативном варианте осуществления уплотнительное устройство 140 может быть заменено хвостовиком, который не должен обеспечивать уплотнение.-4 012821 Как показано на фиг. 3, на наружной стороне уплотнительного устройства 140 расположен фиксатор 142 с защелками, который обеспечивает возможность взаимодействия с пакером 120 нижней секции 102. Когда фиксатор 142 вставлен в пакер 120, как показано на фиг. 1 А, верхняя секция 130 будет прочно и надежно сцеплена с нижней секцией 102. В других вариантах осуществления вместо фиксатора 142 с защелками могут быть использованы другие механизмы сцепления. Вблизи нижней части верхней секции 100 для заканчивания (и более точно - вблизи нижней части уплотнительного устройства 140) находится вторая часть 144 индуктивного соединителя (например, охватываемая часть индуктивного соединителя). Когда вторая часть 144 индуктивного соединителя и первая часть 118 индуктивного соединителя расположены рядом друг с другом (как показано на фиг. 1 А),данные части индуктивного соединителя образуют индуктивный соединитель, который обеспечивает возможность передачи данных и энергии за счет индуктивной связи между верхней и нижней секциями для заканчивания. Электрический провод 147 (или провода) проходит от второй части 144 индуктивного соединителя до станции 146 управления, которая включает в себя процессор и блок питания и телеметрии (для подачи питания и для обеспечения связи с электронным блоком 116 управления в нижней секции 102 для передачи сигналов через посредство индуктивного соединителя). Если требуется, станция 146 управления также может включать в себя датчики, такие как датчики температуры и/или давления. Станция 146 управления присоединена к электрическому кабелю 148 (например, к электрическому кабелю с витыми парами), который проходит вверх до усадочного соединения 150 (или обеспечивающего компенсацию длины соединения). У усадочного соединения 150 электрический кабель 148 может быть намотан спиралеобразно (для образования спирально намотанного кабеля) до тех пор, пока электрический кабель 148 не достигнет верхнего пакера 152 в верхней секции 100 для заканчивания. Верхний пакер 152 имеет каналы для пропускания электрического кабеля 148 в зону над пакером 152. Электрический кабель 148 может проходить от верхнего пакера 152 до конца до поверхности земли (или до другого места в скважине). В другом варианте осуществления станцию 146 управления можно исключить, и электрический кабель 148 может проходить от второй части 144 индуктивного соединителя (верхней секции 100 для заканчивания) до станции управления, находящейся где-либо в другом месте в скважине или на поверхности земли. Усадочное соединение 150 является возможным, и его можно исключить в других вариантах осуществления. Верхняя секция 100 для заканчивания также включает в себя насосно-компрессорную колонну 154, которая может проходить до конца до поверхности земли. Верхнюю секцию 100 для заканчивания перемещают в скважину на насосно-компрессорной колонне 154. В процессе работы нижнюю секцию 102 спускают на первой спускоподъемной операции в скважину и устанавливают вблизи необсаженного интервала скважины. Затем устанавливают пакер 120 (фиг. 2),после чего может быть выполнена операция образования гравийного фильтра. Для выполнения операции образования гравийного фильтра устройство 128 приводят в действие для перевода его в открытое положение с целью открытия его отверстия (отверстий). Затем суспензию с гравием подают в скважину и через открытое им отверстие устройства 128 в зону 124 кольцевого пространства. Затем зону 124 кольцевого пространства заполняют суспензией до образования в ней гравийного фильтра. Далее, на второй спускоподъемной операции верхнюю секцию 100 для заканчивания спускают в скважину и прикрепляют к нижней секции 102 для заканчивания. Как только верхняя и нижняя секции для заканчивания будут соединены, связь между электронным блоком 116 управления и станцией 146 управления может осуществляться через индуктивный соединитель, который включает в себя части 118 и 144 индуктивного соединителя. Станция 146 управления может передавать команды электронному блоку 116 управления в нижней секции 102 для заканчивания или станция 146 управления может принимать данные измерений, собранные датчиками 114, от электронного блока 116 управления. Фиг. 1 В показывает вид модифицированной двухступенчатой системы для заканчивания, показанной на фиг. 1 А. На фиг. 1 В кабель 112, электронный блок 116 управления и станция 146 управления являются отличными от показанных на фиг. 1 А. Функционально система для заканчивания по фиг. 1 В аналогична системе для заканчивания по фиг. 1 А. Фиг. 1 С представляет собой принципиальную схему приведенной в качестве примера, электрической цепи между датчиками 114, которые представляют собой части нижней секции 102, и находящимся на поверхности устройством 170 управления (предусмотренным на поверхности земли). Датчики 114 связаны посредством шины 172, которая представляет собой часть кабеля 112, с электронным блоком 116 управления. Связь между электронным блоком 116 управления и интерфейсом 174 станции управления (частью станции 146 управления) происходит посредством частей 118 и 144 индуктивного соединителя (как рассмотрено выше). В электронном блоке 116 управления может быть предусмотрен переключатель 176 для управления тем, будет или нет обеспечена возможность связи через части 118 и 144 индуктивного соединителя. Переключатель 176 выполнен с возможностью управления им посредством станции 146 управления или в ответ на команды, направляемые из находящегося на поверхности устройства 170 управления через станцию 146 управления. Следует отметить, что, как рассмотрено выше, в не-5 012821 которых вариантах осуществления станция 146 управления может быть исключена, при этом находящееся на поверхности устройство 170 управления будет выполнено с возможностью обеспечения связи с электронным блоком 116 управления без станции 146 управления. Станция 146 управления обеспечивает передачу энергии и сигналов по электрическому кабелю 148 к интерфейсу 177 коммуникационной шины. В одном варианте осуществления интерфейс 177 коммуникационной шины может представлять собой интерфейс ModBus, который выполнен с возможностью коммуникации по каналу 178 связи ModBus с находящимся на поверхности устройством 170 управления. Канал 178 связи ModBus может представлять собой последовательный канал, реализованный с RS-422, RS-485 и/или RS-232 (RS - рекомендуемый стандарт), или, альтернативно, канал 178 связи ModBus может представлять собой протокол TCP/IP(протокол управления передачей/межсетевой протокол). Протокол ModBus представляет собой стандартный протокол связи (протокол передачи данных) в нефтедобывающей промышленности, и описания широко доступны, например, на сайте www.modbus.org. В альтернативных вариантах осуществления могут быть использованы другие типы каналов связи. В одном варианте осуществления датчики 114 могут быть выполнены в виде управляемых приборов, которые срабатывают в ответ на запросы от станции 146 управления. Альтернативно, датчики 114 могут быть выполнены с возможностью инициирования связи со станцией 146 управления или с находящимся на поверхности устройством 170 управления. В одном варианте осуществления связь через части 118 и 144 индуктивного соединителя осуществляется посредством использования частотной модуляции информационных сигналов (сигналов данных) относительно определенной несущей частоты. Несущая частота имеет достаточную энергию для подачи питания к электронному блоку 116 управления и датчикам 114. Альтернативно, питание электронного блока 116 управления и датчиков 114 может осуществляться посредством аккумуляторной батареи. Сканирование датчиков 114 может осуществляться периодически, например один раз через каждый заранее заданный интервал времени. Альтернативно, датчики 114 опрашиваются в ответ на определенный запрос (например, от станции 146 управления или от находящегося на поверхности устройства 170 управления) для извлечения данных измерений. На фиг. 1D проиллюстрирован еще один вариант двухступенчатой системы для заканчивания. В варианте осуществления по фиг. 1 А один индуктивный соединитель используется как для обеспечения передачи энергии, так и для передачи сигналов (данных). Однако в соответствии с фиг. 1D используются два индуктивных соединителя, а именно индуктивный соединитель 180 для передачи энергии и индуктивный соединитель 182 для передачи данных. На фиг. 1E показан еще один вариант осуществления, в котором используются два индуктивных соединителя 184 и 186, при этом первый индуктивный соединитель 184 используется для передачи энергии и данных посредством первого кабеля 188 с датчиками и второй индуктивный соединитель 186 используется для обеспечения передачи энергии и данных посредством второго кабеля 190 с датчиками. Использование двух индуктивных соединителей и двух соответствующих кабелей с датчиками в варианте осуществления по фиг. 1E обеспечивает резервирование в случае отказа одного из кабелей с датчиками или одного из индуктивных соединителей. Кабели 188 и 190 с датчиками, по существу, параллельны друг другу. Однако датчики 192 кабеля 188 с датчиками смещены вдоль продольного направления ствола скважины относительно датчиков 194 кабеля 190 с датчиками. Другими словами, в продольном направлении каждый датчик 192 расположен между двумя последовательно расположенными датчиками 194(см. пунктирную линию 196 на фиг. 1E). Аналогичным образом, каждый датчик 194 расположен между двумя последовательно расположенными датчиками 192 (см. пунктирную линию 198 на фиг. 1E). Посредством того, что датчики 192 и 194 смещены в продольном направлении, датчики 192 и 194 обеспечивают возможность сбора данных измерений на разных глубинах в стволе скважины. Таким образом, эффективная плотность расположения датчиков в представляющей интерес зоне увеличивается, если оба кабеля 188 и 190 с датчиками находятся в рабочем состоянии. В еще одном варианте осуществления кабели 188 и 190 с датчиками могут приводиться в действие последовательно, а не параллельно, как показано на фиг. 1E. В еще одном варианте осуществления вместо обоих кабелей 188 и 190 с датчиками один из кабелей может представлять собой кабель, используемый для обеспечения управления, например для управления регулятором потока (или, альтернативно,один из кабелей может представлять собой комбинацию кабеля с датчиками и кабеля управления). В вариантах осуществления, рассмотренных выше, в кабеле с датчиками предусмотрены электрические провода, которые обеспечивают соединение множества датчиков друг с другом в совокупности или матрице датчиков. В альтернативном варианте осуществления провода между датчиками могут быть исключены. В данном случае множество частей индуктивных соединителей могут быть предусмотрены для соответствующих датчиков, при этом в верхней секции для заканчивания предусмотрены соответствующие части индуктивных соединителей, предназначенные для взаимодействия с частями индуктивных соединителей, связанными с соответствующими датчиками для передачи энергии и данных посредством датчиков. Кроме того, даже несмотря на то, что была сделана ссылка на передачу данных между датчиками и другим компонентом в скважине, следует отметить, что в альтернативных вариантах осуществления, и в-6 012821 частности в вариантах осуществления, в которых датчики предусмотрены с их собственными источниками питания в скважине, датчики могут быть предусмотрены с источниками питания, маломощными,но обладающими достаточной мощностью для того, чтобы датчики могли выполнять измерения и хранить данные в течение сравнительно продолжительного периода времени (например, месяцев). Позднее инструмент для внутрискважинных работ может быть спущен для обеспечения связи с датчиками с целью извлечения собранных данных измерений. В одном варианте осуществления связь между инструментом для внутрискважинных работ и датчиками будет осуществляться посредством использования индуктивного соединения, при этом одна часть индуктивного соединителя постоянно установлена в оборудовании для заканчивания и сопрягаемая часть индуктивного соединителя находится на инструменте для внутрискважинных работ. Инструмент для внутрискважинных работ может также обеспечить пополнение (например, зарядку) скважинных источников питания. На фиг. 4 проиллюстрирован другой вариант осуществления двухступенчатой системы для заканчивания, в котором положения частей индуктивного соединителя и станции управления были изменены. Система для заканчивания включает в себя верхнюю секцию 100 А для заканчивания и нижнюю секцию 102 А для заканчивания. В варианте осуществления по фиг. 4 первая часть 118 индуктивного соединителя предусмотрена над пакером 204 (пакером с каналами) нижней секции 102 А. Первая часть 118 индуктивного соединителя, в свою очередь, может быть электрически соединена с электронным блоком 116 управления, расположенным под пакером 204, который соединен с кабелем 112 А с датчиками. Кабель 112 А с датчиками имеет часть, которая проходит через канал пакера 204 для обеспечения связи между датчиками 114 и электронным блоком 116 управления. Верхняя секция 100 А имеет нижнюю секцию 208, в которой предусмотрена вторая часть 144 индуктивного соединителя, предназначенная для связи с первой частью 118 индуктивного соединителя,когда верхняя секция 100 А сцеплена с нижней секцией 102 А. В варианте осуществления по фиг. 4 станция 146 управления предусмотрена над пакером 152 с каналами (если сравнить с положением станции 146 управления под пакером 152 на фиг. 1 А и 3). Остальные компоненты, показанные на фиг. 4, такие же, как соответствующие компоненты на фиг. 1 А, 2 и 3, или аналогичны соответствующим компонентам на фиг. 1 А, 2 и 3 и поэтому дополнительно не описаны. На фиг. 5 показан еще один вариант двухступенчатой системы для заканчивания, которая включает в себя верхнюю секцию 100 В для заканчивания и нижнюю секцию 102 В для заканчивания. В данном варианте осуществления кабель 112 В с датчиками, аналогичный кабелю 112 с датчиками на фиг. 1 А,проходит вверх в нижней секции 102 В до электронного блока 116 управления, который, в свою очередь,соединен с первой частью 118 индуктивного соединителя. Первая часть 118 индуктивного соединителя расположена дальше вверху в нижней секции 102 В для заканчивания (если сравнить с нижней секцией 102 по фиг. 1 А), так что не требуется, чтобы уплотнительное устройство 140 В верхней секции 100 В проходило глубоко в нижнюю секцию 102 В для заканчивания. В результате, будучи вставленным в нижнюю секцию 102 В для заканчивания, уплотнительное устройство 140 В верхней секции 100 В не проходит мимо устройства с отверстиями для циркуляции, так что отверстие для циркуляции не блокируется, когда верхняя секция 100 В сцеплена с нижней секцией 102 В. В варианте осуществления по фиг. 5 части 118 и 144 индуктивного соединителя расположены над устройством 128. В конструкции по фиг. 5 станция 146 управления также предусмотрена над пакером 152, как и в варианте осуществления по фиг. 4. На фиг. 6 показана многоступенчатая система для заканчивания в соответствии с еще одним вариантом осуществления, которая включает в себя верхнюю секцию 100 С для заканчивания и нижнюю секцию 102 С для заканчивания, которая имеет множество частей для множества зон в скважине. Как показано на фиг. 6, изображены три продуктивные зоны (или зоны нагнетания) 302, 304, 306. Нижняя секция 102 С имеет три комплекта кабелей 308, 310, 312, которые аналогичны по конструкции кабелю 112 с датчиками по фиг. 1. Каждый кабель 308, 310, 312 имеет множество датчиков, предусмотренных в отдельных местах в соответствующих зонах 302, 304, 306. Все зоны 302, 304 и 306 обсажены посредством обсадной колонны 314, в отличие необсаженной секции, показанной на фиг. 1. Обсадная колонна 314 перфорирована в каждой из зон 302, 304, 306 для обеспечения возможности сообщения между скважиной и пластами-коллекторами, примыкающими к скважине. Нижняя секция 102 С включает в себя первый нижний пакер 316, который обеспечивает изоляцию между зонами 304 и 306, и второй нижний пакер 317, который обеспечивает изоляцию между зонами 304 и 302. Самый нижний кабель 312 с датчиками электрически соединен с первым комплектом частей 318 и 320 индуктивного соединителя. Часть 318 индуктивного соединителя прикреплена к отрезку 322 трубы или фильтру, который прикреплен к первому нижнему пакеру 316. С другой стороны, часть 320 индуктивного соединителя прикреплена к другому отрезку 324 трубы или фильтру, который проходит вверх для крепления с еще одним отрезком 326 трубы. Во второй зоне 304 предусмотрен второй комплект частей 328 и 330 индуктивного соединителя,при этом часть 328 прикреплена к отрезку 326 трубы. С другой стороны, часть 330 прикреплена к отрезку 332 трубы, который проходит вверх до клапана 134 для изоляции от пласта, предусмотренного в ниж-7 012821 ней секции 102 С. Остальные части нижней секции 102 С аналогичны соответствующим частям или являются такими же, как соответствующие части нижней секции 102 В по фиг. 5. Верхняя секция 100 С, которая сцеплена с нижней секцией 102 С, также аналогична верхней секции 100 В или такая же, как верхняя секция 100 В по фиг. 5. В процессе эксплуатации нижнюю секцию 102 С устанавливают на разных спускоподъемных операциях, при этом сначала устанавливают самую нижнюю часть нижней секции 102 С (которая соответствует самой нижней зоне 306), после чего устанавливают вторую часть нижней секции, которая находится рядом со второй зоной 304, после чего устанавливают часть нижней секции 102 С для заканчивания, находящуюся рядом с зоной 302. Передача энергии и данных между электронными блоком 116 управления и датчиками 310 и 312 осуществляется посредством индуктивных соединителей, соответствующих частям 328, 330 и 318, 320. На фиг. 7 показана двухступенчатая система для заканчивания в соответствии с еще одним вариантом осуществления, которая включает в себя нижнюю секцию 402 для заканчивания и верхнюю секцию 400 для заканчивания. Обсадная колонна 425 обеспечивает крепление части скважины. В варианте осуществления по фиг. 7, в отличие от вариантов осуществления по фиг. 1 А-6, не используется механизм индуктивно соединенного смачиваемого соединения. На фиг. 7 нижняя секция 402 включает в себя пакер 404 гравийного фильтра, который прикреплен к устройству 406 с отверстиями для циркуляции. Нижняя секция 402 для заканчивания также включает в себя клапан 408 для изоляции от пласта, расположенный под устройством 408. Песочный фильтр 410 присоединен под клапаном 408 для изоляции от пласта для контроля поступления песка или борьбы с поступлением других частиц. Нижняя секция 402 расположена вблизи необсаженной зоны 412, в которой выполняется добыча (или нагнетание). Следует отметить, что в варианте осуществления по фиг. 7 нижняя секция 402 не включает в себя часть индуктивного соединителя. В варианте осуществления по фиг. 7 верхняя секция 400 имеет хвостовик 414, который образован из трубы с щелевидными отверстиями, имеющей множество щелевидных отверстий для обеспечения возможности сообщения между внутренним каналом хвостовика 414 и наружной стороной хвостовика 414. Хвостовик 414 проходит в нижнюю секцию 402 для заканчивания вблизи необсаженной зоны 412. В хвостовике 414 расположен кабель 416, имеющий множество датчиков 418 в отдельных местах на всей протяженности зоны 412. Кабель 416 проходит вверх в хвостовике 414 до его выхода из верхнего конца хвостовика 414. Кабель 416 проходит в радиальном направлении через укороченную трубу 419 с щелевидными отверстиями до пакера 420 с каналами, предусмотренного в верхней секции 400 для заканчивания. Укороченная труба 419 с щелевидными отверстиями имеет щелевидные отверстия 422 для обеспечения возможности сообщения между внутренним каналом 424 насосно-компрессорной колонны 426 и зоной 428, которая находится снаружи верхней секции 400 для заканчивания и под пакером 420. В верхней секции 400 расположена станция 430 управления над пакером 420. Кабель 416 проходит через пакер 420 к станции 430 управления. Станция 430 управления, в свою очередь, связана посредством электрического кабеля 432 с местом на поверхности земли или каким-либо другим местом в скважине. В отличие от вариантов осуществления, показанных на фиг. 1 А-6, датчики 418 в варианте осуществления по фиг. 7 расположены в устройстве для контроля поступления песка (а не снаружи данного устройства). Тем не менее, использование хвостовика 414 обеспечивает возможность соответствующего удобного размещения датчиков 418 от края до края вскрытой поверхности забоя и стенок скважины в песчаном пласте рядом с песочным фильтром 410. В процессе эксплуатации нижнюю секцию 402 для заканчивания по фиг. 7 сначала устанавливают в скважине рядом с зоной 412. После образования гравийного фильтра верхнюю секцию 400 для заканчивания спускают в скважину, при этом хвостовик 414 вставляют в нижнюю секцию 402 таким образом,чтобы датчики 418 кабеля 416 были расположены вблизи зоны 412 в различных отдельных местах. В некоторых вариантах осуществления для нижней секции для заканчивания может не потребоваться образование гравийного фильтра; вместо этого нижняя секция для заканчивания может включать в себя расширяемый фильтр, обсаженный и перфорированный ствол скважины, хвостовик со щелевидными отверстиями или необсаженный ствол скважины. На фиг. 8 А показана еще одна конструкция двухступенчатой системы для заканчивания, имеющей верхнюю секцию 400 А для заканчивания и нижнюю секцию 402 А для заканчивания, в которой механизм индуктивно соединенного смачиваемого соединения не используется. Поддающийся извлечению хвостовик 414 А, который представляет собой часть верхней секции 400 А, вставлен в нижнюю секцию 402 А. Нижняя секция 402 А аналогична или идентична нижней секции 402 по фиг. 7. Однако хвостовик 414 А на фиг. 8 А имеет продольную канавку на его наружной поверхности, в которой расположен кабель 416 А с датчиками. Поперечное сечение части хвостовика 414 А с кабелем 416 А показано на фиг. 9. Как показано на фиг. 9, продольная канавка (или углубление) 440 выполнена на наружной поверхности хвостовика 414 А так, что кабель 416 А может быть расположен в канавке 440. Как показано на фиг. 8 А, кабель 416 А проходит вверх до подвески 442 для хвостовика, которая располагается в предназначенном для хвостовика гнезде 444 укороченной трубы 419 А с щелевидными отверстиями. Кабель 416 А проходит в радиальном направлении через подвеску 442 для хвостовика и-8 012821 укороченную трубу 419 А с щелевидными отверстиями в зону, находящуюся снаружи наружной поверхности верхней секции 400 А. Кабель 416 А проходит через пакер 420 с каналами до станции 430 управления. По существу, различие между вариантом осуществления по фиг. 8 А и вариантом осуществления по фиг. 7 заключается в том, что кабель 416 А расположен снаружи хвостовика 414 А (а не внутри хвостовика). Кроме того, хвостовик 414 А выполнен с возможностью его извлечения, поскольку он опирается внутри гнезда 444 на подвеску 442 для хвостовика. (На фиг. 7 показан зафиксированный хвостовик, который представляет собой часть верхней секции 400 для заканчивания.) Инструмент для внутрискважинных работ может быть спущен в скважину для сцепления с подвеской 442 для хвостовика по фиг. 8 А с целью извлечения подвески 442 вместе с хвостовиком 414 А из скважины. Как показано на фиг. 8 А, предусмотрено фиксирующее устройство 446 для фиксации подвески 442 относительно гнезда 444. В одном приведенном в качестве примера варианте осуществления фиксирующее устройство 446 может представлять собой фиксирующее устройство с защелкой. Другое различие между верхней секцией 400 А для заканчивания по фиг. 8 А и верхней секцией 400 по фиг. 7 заключается в том, что верхняя секция 400 А имеет отрезок 448 трубы с щелевидными отверстиями, проходящий ниже гнезда 444. Отрезок 448 трубы с щелевидными отверстиями проходит в нижнюю секцию 402 А для заканчивания, как показано на фиг. 8 А. На фиг. 8 В проиллюстрирован другой вариант двухступенчатой системы для заканчивания, в которой также используется поддающийся извлечению хвостовик 414 В. Хвостовик 414 В проходит от подвески 442 В для хвостовика, которая находится в гнезде 444 В. Различие между вариантом осуществления по фиг. 8 В и вариантом осуществления по фиг. 8 А заключается в том, что подвеска 442 В имеет первую часть 450 индуктивного соединителя (охватываемую часть индуктивного соединителя), которая выполнена с возможностью индуктивного соединения со второй частью 452 индуктивного соединителя (охватывающей частью индуктивного соединителя) внутри гнезда 444 В. Кабель 416 В с датчиками (который также проходит снаружи хвостовика 414 В, но в продольной канавке) проходит вверх и соединен с первой частью 450 индуктивного соединителя в подвеске 442 В. Когда подвеска 442 В установлена внутри гнезда 444 В, первая и вторая части 450 и 452 индуктивного соединителя располагаются рядом друг с другом, так что может быть обеспечена передача электрических сигналов и энергии между частями 450 и 452 индуктивного соединителя посредством индуктивного соединения. Вторая часть 452 индуктивного соединителя соединена с электрическим кабелем 454, который проходит через пакер 420 с каналами до станции 430 управления, расположенной над пакером 420. В процессе эксплуатации нижнюю секцию 402 В спускают сначала в скважину, после чего спускают верхнюю секцию 400 В на отдельной спускоподъемной операции. Затем хвостовик 414 В спускают в скважину и устанавливают в гнезде 444 В, выполненном в верхней секции 400 В. На фиг. 10 проиллюстрирован еще один вариант осуществления другой системы для заканчивания,которая обеспечивает наличие датчиков в продуктивной зоне (или зоне нагнетания). В данном варианте датчики 502 предусмотрены снаружи обсадной колонны 504, которая обеспечивает крепление скважины. Датчики 502 представляют собой часть кабеля 506. Датчики 502 предусмотрены в различных отдельных местах снаружи обсадной колонны 504. Кабель 506 проходит вверх до первой части 508 индуктивного соединителя (охватывающей части индуктивного соединителя) через электронный блок 507 управления. Первая часть 508 взаимодействует со второй частью 510 (охватываемой частью индуктивного соединителя) для передачи энергии и данных. Первая часть 508 расположена снаружи обсадной колонны 504, в то время как вторая часть 510 расположена внутри обсадной колонны 504. Внутри обсадной колонны 504 установлен пакер 512, предназначенный для изоляции зоны 514 кольцевого пространства, которая находится над пакером 512 и между насосно-компрессорной колонной 516 и обсадной колонной 504. Вторая часть 510 индуктивного соединителя электрически соединена со станцией 518 управления посредством секции 520 электрического кабеля. В свою очередь, станция 518 управления соединена с другим электрическим кабелем 522, который может проходить до поверхности земли или до какого-либо другого места в скважине. В процессе эксплуатации обсадную колонну 504 устанавливают в скважину вместе с кабелем 506 и первой частью 508 индуктивного соединителя, предусмотренными вместе с обсадной колонной 504 во время установки. Впоследствии после установки обсадной колонны 504 может быть установлено оборудование для заканчивания, находящееся внутри обсадной колонны, включая то оборудование, которое показано на фиг. 10. Перед установкой или после установки компонентов, показанных на фиг. 10, скважинный стреляющий перфоратор (непоказанный) может быть спущен в скважину к продуктивной зоне 500 (или зоне нагнетания). Затем скважинный стреляющий перфоратор может быть приведен в действие для образования перфорационных каналов 526, проходящих сквозь обсадную колонну 504 и в окружающий пласт. Может быть выполнено направленное перфорирование, чтобы избежать повреждений кабеля 506, который расположен снаружи обсадной колонны 504. На фиг. 11 проиллюстрирована еще одна конструкция системы для заканчивания, которая аналогична системе для заканчивания по фиг. 10 за исключением того, что система для заканчивания по фиг. 11 имеет множество ступеней для обеспечения соответствия нескольким различным зонам 602, 604-9 012821 и 606. В варианте осуществления по фиг. 11 кабель 506 А предусмотрен снаружи обсадной колонны 504 и имеет датчики 502, расположенные в различных зонах 602, 604, 606. Кабель 506 А проходит до первой части 508 индуктивного соединителя через электронный блок 507 управления. Система для заканчивания по фиг. 11 также включает в себя пакер 512, вторую часть 510 индуктивного соединителя, расположенную внутри обсадной колонны 504, станцию 518 управления и секции 520 и 522 электрического кабеля, как в варианте осуществления по фиг. 10. Вариант осуществления по фиг. 11 отличается от варианта осуществления по фиг. 10 тем, что дополнительное оборудование для заканчивания предусмотрено под пакером 512. В варианте осуществления по фиг. 11 предусмотрен пакер 608 гравийного фильтра, при этом устройство 610 с отверстиями для циркуляции предусмотрено ниже пакера 608. Клапан 612 для изоляции от пласта также предусмотрен ниже устройства 610 с отверстиями для циркуляции. К дополнительному оборудованию, расположенному под клапаном 612 для изоляции от пласта, относятся песочные фильтры 614 и изолирующие пакеры 616 и 618, предназначенные для изоляции зон 602, 604, 606. На фиг. 12 проиллюстрирован другой вариант осуществления системы для заканчивания, в которой используется конструкция с хвостовиком и в которой не используется механизм индуктивно соединенного смачиваемого соединения. Система для заканчивания включает в себя верхнюю секцию 700 для заканчивания и нижнюю секцию 702 для заканчивания. В варианте осуществления по фиг. 12 пакер 704 гравийного фильтра установлен в продуктивной зоне (или зоне нагнетания), при этом песочный фильтр 706 прикреплен под пакером 704. Пакер 704 и фильтр 706 представляют собой часть нижней секции 702 для заканчивания. Верхняя секция 700 для заканчивания включает в себя хвостовик 708 (который включает в себя перфорированную трубу). Во внутреннем канале хвостовика 708 расположены различные датчики 710 и 712. Датчики 710 и 712 соединены посредством соединений звездой с электрическим кабелем 714. Электрический кабель 714 проходит через переходники (распределительные блоки) 716 и 720 для обеспечения соединения звездой и выходит из верхнего конца хвостовика 708. Электрический кабель 714 проходит в радиальном направлении через переходник 722 с каналами и затем проходит через пакер 724 с каналами, предусмотренный в верхней секции 700 для заканчивания, до станции 726 управления. Станция 726 управления, в свою очередь, соединена посредством электрического кабеля 728 с поверхностью земли или с другим местом в скважине. На фиг. 13 показана часть кабеля 800 с датчиками в соответствии с одним вариантом осуществления, который может представлять собой любой из кабелей с датчиками, упомянутых выше. Кабель 800 включает в себя наружные оболочки 802, 804, которые соединены с обеспечением герметичности с оболочкой 806 для размещения датчика, в котором размещены опора 810 для датчика и датчик 808. Датчик 808 установлен в заданном положении в камере 809 опоры 810 для датчика. Конструктивный элемент 806 для размещения опоры для датчика и оболочки 802, 804 кабеля 800 могут быть выполнены из металла. Оболочки 802, 804 могут быть приварены к оболочке 806 для размещения опоры для датчика для обеспечения герметичного соединения (чтобы предотвратить проход скважинных флюидов в кабель 800). Опора 810 для датчика также может быть образована из металла, чтобы она служила в качестве несущего элемента. В качестве примера металл, используемый для образования опоры 810 для датчика,может представлять собой алюминий. Аналогичным образом, металл, используемый для образования оболочек 802, 804, 806, также может представлять собой алюминий. Если датчик 808 представляет собой датчик температуры, то алюминий представляет собой довольно хороший тепловой соединитель, обеспечивающий возможность точного измерения температуры. Однако в других вариантах осуществления могут быть использованы металлы других типов. Кроме того, неметаллические материалы также могут быть использованы для выполнения элементов 802, 804, 806, 810. Как дополнительно показано на фиг. 13, датчик 808 включает в себя микросхему 812 датчика (например, микросхему датчика, предназначенную для измерения температуры) и коммуникационный интерфейс (интерфейс связи) 814 (электрически соединенный с микросхемой 812 датчика) для обеспечения возможности связи с электрическими проводами 816 и 818, которые проходят в кабеле 800. В одном приведенном в качестве примера варианте осуществления коммуникационный интерфейс 814 представляет собой интерфейс I2C. Альтернативно, другие типы коммуникационных интерфейсов могут быть использованы в датчике 808. Микросхема 812 датчика и интерфейс 814 могут быть смонтированы на печатной (схемной, монтажной) плате 811 в одном варианте осуществления. Часть, показанная на фиг. 13, повторяется вдоль длины кабеля 800 для обеспечения наличия множества датчиков 808 вдоль кабеля 800 в различных отдельных местах. В соответствии с некоторыми вариантами осуществления кабель 800 выполнен с проводами с двунаправленными витыми парами, которые имеют относительно высокую помехоустойчивость (помехозащищенность). Сигналы на проводах с витыми парами представляют собой разность напряжений между двумя проводами. Последовательно расположенные оболочки 802, 804, 806 вместе названы наружной оболочкой кабеля 800.- 10012821 Преимущество использования сварки в кабеле с датчиками заключается в том, что можно избежать использования кольцевых уплотнений или отдельных металлических уплотнений. Тем не менее, в других вариантах осуществления могут быть использованы уплотнительные кольца или металлические уплотнения. В альтернативном варианте осуществления вместо использования сварки для приваривания оболочек 802, 804 к оболочке 806 могут быть предусмотрены другие формы герметичного соединения или крепления между оболочками 802, 804, 806. На фиг. 14 проиллюстрирован кабель 800 А с датчиками в соответствии с другим вариантом осуществления. В данном варианте осуществления оболочки 802, 804 кабеля 800 А герметично присоединены к оболочке 806 А для размещения опоры датчика, при этом оболочка 806 А имеет наружный диаметр, который больше наружного диаметра оболочек 802, 804. Другими словами, оболочка 806 А опоры для датчика выступает в радиальном направлении наружу относительно оболочек 802, 804. Как и в случае кабеля с датчиками по фиг. 13, оболочки 802, 804 могут быть приварены к оболочке 806 А для обеспечения герметичного соединения. Альтернативно, могут быть использованы другие виды герметичного соединения или прикрепления. Увеличенный диаметр или ширина оболочки 806 А создает возможность образования полости 824 в оболочке 806 А. Полость 824 можно использовать для приема чувствительного элемента 826 для определения давления и температуры, который может быть использован для определения как давления, так и температуры (или только одного параметра из параметров, представляющих собой давление и температуру), или для приема датчиков любого другого типа. Наружная поверхность 828 чувствительного элемента 826 открыта для воздействия внешней среды, имеющейся снаружи кабеля 800 А. Чувствительный элемент 826 прикреплен с обеспечением герметичности к оболочке 806 А посредством соединений 830, которые могут представлять собой сварные соединения или герметичные соединения других типов. Провода 832 обеспечивают соединение чувствительного элемента 826 с датчиком 808 А, содержащимся в опоре 810 для датчика внутри оболочки 806 А. Провода 832 соединяют чувствительный элемент 826 с микросхемой 812 датчика, предусмотренной в датчике 808 А, при этом микросхема 812 датчика выполнена с возможностью определения давления и температуры на основе сигналов от чувствительного элемента 826. На фиг. 15 показан кабель 800 с датчиками, который размещен на намоточном барабане 840. Как показано на фиг. 15, кабель 800 включает в себя электронный блок 116 управления и датчик 114. Дополнительные датчики 114, которые представляют собой часть кабеля с датчиками 800, намотаны на намоточный барабан 840. Кабель 800 разматывают до тех пор, пока не будет отмотана заданная длина (и число датчиков 114), и кабель 800 может быть отрезан и прикреплен к системе для заканчивания. На фиг. 16 показан альтернативный вариант осуществления кабеля 900 с датчиками, который образован из линии 902 управления (которая может быть выполнена из металла, например, такого как сталь). Следует отметить, что линия 902 управления представляет собой непрерывную линию управления, которая включает в себя множество датчиков. Линия 902 управления имеет внутренний канал 904, в котором расположены датчики 906, соединенные друг с другом электрическими проводами 908. В соответствии с некоторыми вариантами осуществления внутренний канал 904 линии 902 управления заполнен имеющей неэлектрическую проводимость жидкостью для обеспечения эффективной теплопередачи между средой снаружи линии управления 902 и датчиками 906. Указанная жидкость (или другая текучая среда) во внутреннем канале 904 является теплопроводящей для обеспечения теплопередачи. Кроме того, текучая среда в линии 902 управления обеспечивает возможность усреднения температуры на определенной длине линии 902 управления вследствие характеристик теплопроводности, которыми обладает текучая среда. В соответствии с некоторыми вариантами осуществления датчики 906 могут быть резистивными датчиками температуры (термометрами сопротивления). Резистивные датчики температуры представляют собой тонкопленочные устройства, которые измеряют температуру на основе корреляции между электрическим сопротивлением электропроводящих материалов и изменяющейся температурой. Во многих случаях резистивные датчики температуры выполняют с использованием платины вследствие характерной для платины линейной зависимости между сопротивлением и температурой. Тем не менее, резистивные датчики температуры, выполненные из других материалов, также могут быть использованы. Прецизионные резистивные датчики температуры доступны в широких масштабах в данной отрасли,например, они поставляются компанией Heraeus Sensor Technology, Reinhard-Heraeus-Ring 23, D-63801Kleinostheim, Германия. Использование индуктивного соединения в соответствии с некоторыми вариантами осуществления обеспечивает возможность использования значительного количества разных технических средств и способов зондирования, а не только измерения температуры. Может быть обеспечена передача энергии и/или данных при определении таких параметров, как давление, скорость потока, плотность флюида,электрическое удельное сопротивление пласта, соотношение нефти, газа и воды, вязкость, соотношение углерода и кислорода, акустические параметры, химический состав (например, определение наличия неочищенного парафина, воска, асфальтенов, осаждения, водородного показателя рН, минерализации(солености и т.д., посредством индуктивного соединения. Желательно, чтобы датчики имели малый- 11012821 размер и имели сравнительно малую потребляемую мощность. Такие датчики в последнее время стали доступными в данной отрасли, при этом в качестве примера можно привести датчики, описанные в документе WO 02/077613. Следует отметить, что датчики могут представлять собой датчики, непосредственно измеряющие характеристику пласта или пластового флюида, или они могут представлять собой датчики, измеряющие подобные характеристики посредством механизма косвенных измерений. Например, в том случае, когда сейсмоприемники (геофоны) или акустические датчики расположены вдоль вскрытой поверхности забоя и стенок скважины в песчаном пласте, и в том случае, когда подобные датчики измеряют акустическую (звуковую) энергию, вырабатываемую в пласте, данная энергия может вырабатываться в результате снятия напряжения, вызванного растрескиванием породы пласта при гидравлическом разрыве соседней скважины. Эта информация, в свою очередь, используется для определения механических свойств пласта, таких как главные направления напряжений, как было описано, например,в публикации США 2003/0205376. Самый верхний датчик 806, показанный на фиг. 16, соединен проводами 910 с соединительным элементом 912, который обеспечивает соединение проводов 910 с проводами 914 внутри линии 915 управления, которая ведет к электронному блоку управления (не показанному на фиг. 16). Следует отметить,что элемент 912 предусмотрен для изоляции текучих сред в канале 904 линии управления от полости 916 в линии 915 управления. На фиг. 17 проиллюстрирована другая конструкция кабеля 900 А с датчиками. Кабель 900 А также включает в себя линию 902 управления, в которой образован внутренний канал 904, содержащий имеющую неэлектрическую проводимость текучую среду. Тем не менее, различие между кабелем 900A по фиг. 17 и кабелем 900 по фиг. 16 заключается в использовании модифицированных датчиков 906 А в конструкции по фиг. 17. Датчики 906 А включают в себя нить 920 накала резистивного датчика температуры(которая имеет сопротивление, меняющееся при изменении температуры). Нить 920 накала присоединена к микросхеме 922 для определения сопротивления нити 920 накала резистивного датчика температуры для обеспечения возможности определения температуры. На фиг. 18 проиллюстрирована еще одна конструкция кабеля 900 В с датчиками. В данном варианте осуществления линия 902 управления не содержит жидкости (вместо этого внутренний канал 904 линии 902 управления содержит воздух или какой-либо другой газ). Кабель 900 В включает в себя датчики 906 В, имеющие оболочки 930, предназначенные для содержания в них имеющей неэлектрическую проводимость жидкости 932, в которой предусмотрены нить 920 накала резистивного датчика температуры и микросхема 922. На фиг. 19 показано продольное сечение еще одного варианта осуществления системы для заканчивания, который включает в себя параллельную трубу 1002 для перемещения суспензии с гравием для образования гравийного фильтра. Параллельная труба 1002 проходит от поверхности земли до зоны,представляющей интерес. На фиг. 19 показаны две зоны 1004 и 1006, при этом пакеры 1008 и 1010 используются для изоляции зон. В первой зоне 1004 фильтрующее устройство 1112 предусмотрено вокруг перфорированной базовой трубы 1114. Как показано, обеспечивается возможность прохода текучих сред из пласта в зоне 1004 через фильтрующее устройство 1112 и через перфорационные отверстия перфорированной трубы 1114 во внутренний канал 1116 системы для заканчивания, показанной на фиг. 19. Как только текучая среда поступит во внутренний канал 1116, она будет проходить в направлении, показанном стрелками 1118. Нижний конец перфорированной базовой трубы 1114 присоединен к трубе 1120 без боковых отверстий. Нижний конец трубы 1120 без боковых отверстий присоединен к другой перфорированной базовой трубе 1112, которая расположена во второй зоне 1006. Фильтрующее устройство 1124 расположено вокруг перфорированной базовой трубы 1122 для обеспечения возможности прохода текучей среды из примыкающей к пласту зоны 1006, при этом она проходит во внутренний канал 1116 системы для заканчивания через фильтрующее устройство 1124 и перфорированную базовую трубу 1122. Перфорированные базовые трубы 1114, 1122 и труба 1120 без боковых отверстий образуют трубопровод для добычи, который имеет внутренний канал 1116. Параллельная труба 1002 предусмотрена в кольцевой зоне между наружной стороной данного трубопровода для добычи и стенкой 1126 ствола скважины. На фиг. 19 стенка 1126 представляет собой вскрытую поверхность в песчаном пласте. Альтернативно, стенка 1126 может представлять собой обсадную трубу или хвостовик. Как дополнительно показано на фиг. 19, датчики 1128, 1130, 1132 прикреплены к параллельной трубе 1002. Датчик 1128 предусмотрен в зоне 1004 и датчик 1132 предусмотрен в зоне 1006. Датчики 1128 и 1132 размещены на траекториях радиального потока в соответствующих зонах 1004 и 1006. С другой стороны, датчик 1130 установлен в заданном положении между пакерами 1008 и 1110, при этом он находится в той зоне ствола скважины, в которой не проходит поток (никакая текучая среда не проходит в радиальном направлении или продольном направлении в пространстве 1134, которое образовано между двумя пакерами 1008 и 1110 и между трубой 1120 без боковых отверстий и внутренней стенкой 1126 ствола скважины).- 12012821 Датчики 1128, 1130, 1132 расположены на кабеле 1136. Поперечное сечение параллельной трубы 1002 и кабеля 1136 показано на фиг. 20. Параллельная труба 1002 имеет внутренний канал 1138, в котором проходит суспензия с гравием при выполнении операций заполнения гравием (образования гравийного фильтра). На операции образования гравийного фильтра суспензию с гравием закачивают вниз по внутреннему каналу 1138 параллельной трубы 1002 в кольцевые зона в стволе скважины, в которых должен быть образован гравийный фильтр. К параллельной трубе 1002 прикреплен зажим 1140 для удерживания кабеля с датчиками (который имеет, по существу, С-образную форму в приведенном в качестве примера варианте осуществления). Кабель 1136 удерживается на месте посредством зажима 1140. Зажим 1140 прикреплен к параллельной трубе 1002 посредством любого из различных средств, например посредством сварки или соединения какого-либо другого типа. В альтернативном варианте осуществления параллельные трубы могут быть исключены и используется фильтр без параллельной трубы. Гравий подают посредством нагнетания в кольцевую полость между наружной поверхностью фильтра и стенкой ствола скважины. Защитный элемент для кабеля прикреплен к базовой трубе фильтра между последовательными секциями фильтра (или трубы с щелевидными отверстиями или перфорированной трубы) для защиты датчиков и кабеля. В другом варианте осуществления кабель и датчики закреплены так, чтобы обеспечить их контакт с базовой трубой так, что базовая труба обеспечивает заземление для кабеля с датчиками и датчиков и служит в качестве теплоотвода для обеспечения возможности отвода теплоты от кабеля и датчиков к базовой трубе. На фиг. 21 показана приведенная в качестве примера система для заканчивания, предназначенная для использования в разветвленной скважине, которая включает в себя участок 1502 основного ствола скважины, боковое ответвление 1504 и участок 1505 основного ствола скважины, который проходит ниже места соединения бокового ответвления 1504 с основным стволом 1502 скважины. Как показано на фиг. 21, основной ствол 1502 скважины закреплен обсадной колонной 1506, в которой образовано окно 1508 для обеспечения возможности перемещения оборудования 1510 для заканчивания бокового ответвления в боковое ответвление 1504. Верхняя секция 1512 для заканчивания предусмотрена выше места соединения с боковым ответвлением. Верхняя секция 1512 включает в себя эксплуатационный пакер 1514. Над эксплуатационным пакером 1514 закреплена насосно-компрессорная колонна 1516, к которой прикреплена станция 1518 управления. Станция 1518 управления посредством электрического кабеля 1520, который проходит через эксплуатационный пакер 1514, соединена с индуктивным соединителем 1522 ниже эксплуатационного пакера 1514. Оборудование для заканчивания в основном стволе скважины и в ответвлении очень похоже на вариант осуществления по фиг. 1 А. В разновидности варианта осуществления по фиг. 1 А предусмотрены регуляторы потока, которые выполнены с дистанционным управлением. Передача энергии и данных от основного ствола к ответвлению осуществляется посредством индуктивного соединителя 1522. В свою очередь, электрический кабель 1520 (который представляет собой часть нижней секции 1526 для заканчивания) дополнительно проходит через нижний пакер 1532. Электрический кабель 1520 соединяет индуктивный соединитель 1522 с устройствами 1528 управления (например, с клапанамирегуляторами потока) и датчиками 1530. Нижняя секция 1526 для заканчивания также включает в себя фильтрующее устройство 1538 для контроля поступления песка. Датчики 1530 предусмотрены вблизи устройства 1538. Нижняя секция для заканчивания в некоторых вариантах осуществления может не включать в себя фильтр. В зависимости от конструкции и типа места соединения с ответвлениями индуктивный соединитель предусмотрен в месте соединения. Кабель проходит от индуктивного соединителя в месте соединения к клапанам-регуляторам потока и датчикам в таком оборудовании для заканчивания в месте соединения,которое аналогично варианту осуществления по фиг. 1 А. Кабель 1534 от индуктивного соединителя 1522 соединен с клапаном-регулятором потока и датчиком 1536 в оборудовании для заканчивания в боковой секции 1504. Другой индуктивный соединитель 1531, как часть нижней секции 1526 для заканчивания, предусмотрен для обеспечения возможности связи между электрическим кабелем 1520 и электрическим кабелем оборудования для заканчивания в основном стволе, проходящим в участок 1505 основного ствола к регуляторам потока и/или датчикам 1528 и 1530на участке 1505 основного ствола. На фиг. 22 показан еще один вариант осуществления двухступенчатой системы для заканчивания,который представляет собой разновидность варианта осуществления по фиг. 1 А. В варианте осуществления по фиг. 22 регуляторы 1202 потока (или другие типы устройств управления, которые выполнены с возможностью дистанционного управления ими) предусмотрены вместе с устройством 110 для контроля поступления песка. Регуляторы потока (или другие устройства, выполненные с возможностью дистанционного управления ими) соединены посредством соответствующих электрических соединений 1204 (например, в виде электрических проводов) с кабелем 112 с датчиками. В данном варианте осуществления кабель 112 не только выполнен с возможностью обеспечения связи с датчиками 114, но также способен обеспечить возможность для оператора скважины управлять регуляторами потока (или другими устройствами, выполненными с возможностью дистанционного- 13012821 управления ими), расположенными вблизи устройства для борьбы с поступлением песка, из удаленного места, такого как место на поверхности земли. К типам регуляторов 1202 потока, которые могут быть использованы, относятся гидравлические клапаны для регулирования потока (которые приводятся в действие посредством использования камеры гидравлического насоса или атмосферной камеры, управление которой осуществляют посредством передачи энергии и сигнала с поверхности земли с помощью станции 146 управления), выполненные с электромагнитным управлением клапаны для регулирования потока (которые приводятся в действие посредством передачи энергии и сигналов с поверхности земли с помощью станции 146 управления); электрогидравлические клапаны (которые приводятся в действие посредством передачи энергии и сигналов с поверхности земли с помощью станции 146 управления и индуктивного соединителя) и клапаны из сплава с памятью формы (которые приводятся в действие посредством передачи энергии и сигналов с поверхности земли с помощью станции управления и индуктивного соединителя). В случае клапанов для регулирования потока, предусмотренных с электромагнитным управлением,диффузионная емкость (в виде конденсатора) или любое другое устройство для накопления мощности может быть использовано для накопления заряда, который может быть использован для удовлетворения требований к высокой мощности для приведения в действие клапанов-регуляторов потока с электромагнитным управлением. Конденсатор может находиться в режиме непрерывного подзаряда, когда он не используется. Для электрогидравлических клапанов, в которых используются поршни для регулирования величины потока, проходящего через электрогидравлические клапаны, схемы сигнализации и соленоиды могут обеспечить регулирование степени распределения текучей среды в поршнях клапанов для обеспечения возможности наличия большего числа положений дросселя для регулирования потока флюида. Работа клапана из сплава с памятью формы базируется на изменении формы элемента клапана с тем, чтобы вызвать изменение положения клапана. Сигналы используются для изменения формы подобного элемента. На фиг. 23 показана еще одна конструкция двухступенчатой системы для заканчивания, имеющей верхнюю секцию 1306 для заканчивания и нижнюю секцию 1322 для заканчивания. Верхняя секция 1306 включает в себя клапаны-регуляторы 1302 и 1304 потока, которые предусмотрены для регулирования потока в радиальном направлении между соответствующими зонами 1308 (верхней зоной) и 1310 (нижней зоной) и внутренним каналом 1312 системы для заканчивания. Клапан-регулятор 1302 потока представляет собой верхний клапан-регулятор потока, и клапан-регулятор 1304 потока представляет собой нижний клапан-регулятор потока. Кабель 1338, проходящий от поверхности, электрически соединен с клапанами-регуляторами 1302 и 1304 потока посредством электрических проводов (непоказанных). Верхняя секция 1306 дополнительно включает в себя эксплуатационный пакер 1314. Отрезок 1316 трубы проходит ниже эксплуатационного пакера 1314. Охватываемая часть 1318 индуктивного соединителя предусмотрена на нижнем конце отрезка 1316 трубы. Охватываемая часть 1318 индуктивного соединителя взаимодействует с охватывающей частью 1320 индуктивного соединителя или выровнена в аксиальном направлении относительно охватывающей части 1320 индуктивного соединителя, которая представляет собой часть нижней секции 1322 для заканчивания. Части 1318 и 1320 индуктивного соединителя вместе образуют индуктивный соединитель, который обеспечивает механизм индуктивно соединенного смачиваемого соединения. Верхняя секция 1306 дополнительно включает в себя секцию 1324 для размещения, к которой присоединен клапан-регулятор 1302 потока. Секция 1324 для размещения соединена с обеспечением герметичности с гравийным пакером 1326, который представляет собой часть нижней секции 1322 для заканчивания. На нижнем конце секции 1324 для размещения имеется другая охватываемая часть 1328 индуктивного соединителя, которая взаимодействует с другой охватывающей частью 1330 индуктивного соединителя, которая представляет собой часть нижней секции 1322 для заканчивания. Части 1328 и 1330 индуктивного соединителя вместе образуют индуктивный соединитель. Ниже части 1328 находится нижний клапан-регулятор 1304 потока, который прикреплен к секции 1332 для размещения, предусмотренной в верхней секции 1306 вблизи нижней зоны 1310. Верхняя секция 1306 для заканчивания дополнительно включает в себя насосно-компрессорную колонну 1334 над эксплуатационным пакером 1314. К насосно-компрессорной колонне 1334 также присоединена станция 1336 управления, которая соединена с электрическим кабелем 1338. Электрический кабель 1338 проходит вниз через эксплуатационный пакер 1314 для обеспечения электрического соединения электрических проводов, проходящих через отрезок 1316 трубы, с частью 1318 индуктивного соединителя и для обеспечения электрического соединения электрических проводов, проходящих через секцию 1324, с нижней частью 1328 индуктивного соединителя. Клапаны-регуляторы 1302 и 1304 потока в одном варианте осуществления могут быть приведены в действие гидравлически. Линия гидравлического управления проходит от поверхности до клапана для приведения в действие клапана. В еще одном варианте осуществления клапан-регулятор потока может быть выполнен с электрическим управлением, с электрогидравлическим управлением и с управлением от других средств.- 14012821 В нижней секции 1322 для заканчивания верхняя часть 1320 индуктивного соединителя посредством электронного блока управления (непоказанного) соединена с верхним кабелем 1340, имеющим датчики 1342 для измерения характеристик, верхней зоны 1308. Аналогичным образом, нижняя часть 1330 индуктивного соединителя посредством электронного блока управления (непоказанного) соединена с нижним кабелем 1344 с датчиками, который имеет датчики 1346 для измерения характеристик, нижней зоны 1310. На своем нижнем конце нижняя секция 1322 для заканчивания имеет пакер 1348. Нижняя секция 1322 также имеет пакер 1350 гравийного фильтра на своем верхнем конце. В варианте осуществления по фиг. 23 два индуктивных соединителя используются для матриц (совокупностей) датчиков, обозначенных, соответственно, 1342 и 1316. Кабель 1338 проходит до индуктивного соединителя 1318, а также до клапана-регулятора 1302 и 1304 потока. Как показано на фиг. 24, в альтернативном варианте осуществления используется один индуктивный соединитель, который включает в себя части 1318 и 1320 индуктивного соединителя. В варианте осуществления по фиг. 24 один кабель 1352 с датчиками предусмотрен в зоне кольцевого пространства между обсадной колонной 1301 и устройствами 1343, 1345 для контроля поступления песка. Кабель 1352 проходит через изолирующий пакер 1326 для обеспечения наличия датчиков 1342 в верхней зоне 1308 и датчиков 1344 в нижней зоне 1310. В вариантах осуществления по фиг. 23 и 24 клапаны-регуляторы потока предусмотрены в качестве части верхней секции для заканчивания. С другой стороны, на фиг. 25 клапаны-регуляторы 1302 и 1304 потока предусмотрены в качестве части нижней секции 1360 для заканчивания. В варианте осуществления по фиг. 25 верхняя секция 1362 для заканчивания имеет охватываемую часть 1364 индуктивного соединителя, которая выполнена с возможностью обеспечения связи с охватывающей частью 1366 индуктивного соединителя, которая предусмотрена в качестве части нижней секции 1360 для заканчивания. Нижняя секция 1360 прикреплена посредством пакера 1368 с подвеской для фильтра к обсадной колонне 1301. Части 1364 и 1366 индуктивного соединителя образуют индуктивный соединитель. Часть 1366,предусмотренная в нижней секции 1360, присоединена посредством электронного блока управления (непоказанного), к кабелю 1369 с датчиками, который проходит через изолирующий пакер 1370, который также представляет собой часть нижней секции 1362. Изолирующий пакер 1370 изолирует верхнюю зону 1308 от нижней зоны 1310. Кабель 1369 присоединен посредством участков 1372 и 1374 кабеля к соответствующим клапанамрегуляторам 1302 и 1304 потока. На фиг. 26 проиллюстрирован еще один вариант осуществления системы для заканчивания, в котором индуктивный соединитель не используется. Система для заканчивания по фиг. 26 включает в себя верхнюю секцию 1381 для заканчивания и нижнюю секцию 1380 для заканчивания. В данном варианте осуществления датчики 1382 (для верхней зоны 1308) и датчики 1384 (для нижней зоны 1310) представляют собой часть верхней секции 1381. Нижняя секция 1380 не включает в себя датчики или индуктивные соединители. Нижняя секция 1380 включает в себя пакер 1386 гравийного фильтра, соединенный с устройством 1388 для контроля поступления песка, которое, в свою очередь, соединено с изолирующим пакером 1390. Изолирующий пакер 1390, в свою очередь, соединен с другим устройством 1392 для контроля поступления песка, предназначенным для нижней зоны 1310. Датчики 1382, 1384 и клапаны-регуляторы 1302, 1304 потока, которые представляют собой часть верхней секции 1381 для заканчивания, соединены электрическими проводами (не показанными), которые проходят до электрического кабеля 1394. Электрический кабель 1394 проходит через эксплуатационный пакер 1396 верхней секции 1381 до станции 1398 управления. Станция 1398 управления прикреплена к насосно-компрессорной колонне 1399. На фиг. 27 показан еще один вариант осуществления системы для заканчивания, имеющей верхнюю секцию 1400 А для заканчивания, промежуточную секцию 1400 В для заканчивания и нижнюю секцию 1402 для заканчивания. Скважина по фиг. 27 закреплена посредством обсадной колонны 1401. В некотором варианте осуществления часть пласта может быть не закреплена обсадной колонной, а может представлять собой необсаженную часть ствола скважины, необсаженную часть ствола скважины с расширяющимся фильтром, необсаженную часть ствола скважины с автономным фильтром, необсаженную часть ствола скважины с хвостовиком с щелевидными отверстиями, необсаженную часть ствола скважины с гравийным фильтром или необсаженную часть ствола скважины с гидроразрывом с гравийной набивкой или с креплением смолой. Система для заканчивания по фиг. 27 включает в себя клапаны для изоляции от пласта, включая клапаны 1404 и 1406 для изоляции от пласта, которые представляют собой часть нижней секции 1402 для заканчивания. Нижняя секция может представлять собой однорейсовое многозонное оборудование для заканчивания или многозонное оборудование для заканчивания, спускаемое и устанавливаемое за несколько спускоподъемных операций. Другой клапан для изоляции от пласта представляет собой кольцевой клапан 1408 для изоляции от пласта, предназначенный для контроля водопоглощения в кольцевом пространстве, кольцевой клапан 1408 представляет собой часть промежуточной секции 1400 В для заканчивания, предназначенной для обеспечения изоляции верхней зоны 1416- 15012821 от пласта после открытия верхнего клапана 1404 с целью размещения внутренней эксплуатационной колонны 1409 в нижней секции 1402 для заканчивания. В некоторых вариантах осуществления клапан для изоляции от пласта, аналогичный клапану 1404, может быть спущен в зону, находящуюся ниже кольцевого клапана 1408 для изоляции от пласта, как часть промежуточной секции 1400 В для заканчивания,чтобы изолировать нижнюю зону после открытия нижнего клапана 1406 для изоляции от пласта с целью введения внутренней эксплуатационной колонны 1409 в нижнюю зону 1420. Кабель 1410 с датчиками выполнен как часть промежуточной секции 1400 В для заканчивания и проходит до охватываемой части 1452 индуктивного соединителя, которая также представляет собой часть верхней секции 1400 А для заканчивания. Обеспечивающее компенсацию длины соединение 1411 предусмотрено между эксплуатационным пакером и охватываемой частью 1452 индуктивного соединителя. Обеспечивающее компенсацию длины соединение 1411 создает возможность установки верхней секции для заканчивания в профиле у охватывающей части 1412 индуктивного соединителя, и при этом насосно-компрессорная колонна или верхняя секция для заканчивания будет прикреплена к подвеске для установки насосно-компрессорной колонны в устье скважины (в верхней части скважины). Обеспечивающее компенсацию длины соединение 1411 включает в себя спирально намотанный кабель для обеспечения возможности изменения длины кабеля при изменении длины компенсационного соединения. Кабель 1438 присоединен к спирально намотанному кабелю и нижний конец спирально намотанного кабеля присоединен к охватываемой части 1452 индуктивного соединителя. Кабель 1410 с датчиками электрически соединен с охватывающей частью 1412 индуктивного соединителя и проходит снаружи внутренней эксплуатационной колонны 1409. Кабель 1410 обеспечивает наличие датчиков 1414 и 1418. Кабель 1410 между двумя зонами 1416 и 1420 подан через уплотнительное устройство 1429. Уплотнительное устройство 1429 обеспечивает уплотнение внутри канала пакера или другого полированного канала пакера 1428. Промежуточная секция 1400 В для заканчивания включает в себя охватывающую часть 1412 индуктивного соединителя, кольцевой клапан 1408 для изоляции от пласта, внутреннюю эксплуатационную колонну 1409, кабель 1410, и уплотнительное устройство 1429 со сквозным проходом спускают посредством отдельной спускоподъемной операции. Внутреннюю эксплуатационную колонну 1409, кабель 1410 и уплотнительное устройство 1429 спускают внутрь (во внутреннем канале) нижней секции 1402 для заканчивания. Кабель 1410 обеспечивает наличие датчиков 1414 для верхней зоны 1416 и датчиков 1418 для нижней зоны 1420. К другим компонентам, которые представляют собой часть нижней секции 1402 для заканчивания,относятся пакер 1422 гравийного фильтра, устройство 1424 с отверстиями для циркуляции, устройство 1426 для контроля поступления песка и изолирующий пакер 1428. Устройство 1424, клапан 1404 для изоляции от пласта и устройство 1426 расположены вблизи верхней зоны 1416. Нижняя секция 1402 для заканчивания также включает в себя устройство 1430 с отверстиями для циркуляции и устройство 1432 для контроля поступления песка, при этом устройство 1430, клапан 1406 и устройство 1432 расположены вблизи нижней зоны 1420. Верхняя секция 1400 А для заканчивания дополнительно включает в себя насосно-компрессорную колонну 1434, которая прикреплена к пакеру 1436, который, в свою очередь, соединен с устройством 1438 для регулирования потока, которое имеет верхний клапан-регулятор 1440 потока и нижний клапанрегулятор 1442 потока. Нижний клапан-регулятор 1442 потока обеспечивает регулирование потока флюида, который проходит по первому каналу 1444 для прохода потока текучей среды, в то время как верхний клапан-регулятор 1440 потока обеспечивает регулирование потока, который проходит по другому каналу 1446 для прохода потока. Канал 1446 представляет собой кольцевой проточный канал вокруг первого канала 1444. В канал 1444 (который может включать в себя внутренний канал трубы) поступает поток из нижней зоны 1420, в то время как в канал 1446 для прохода потока поступает поток флюида из верхней зоны 1416. Верхняя секция 1400 А для заканчивания также включает в себя станцию 1448 управления, которая соединена посредством электрического кабеля 1450 с поверхностью земли. Кроме того, станция 1448 управления соединена электрическими проводами (не показаны) с охватываемой частью 1452 индуктивного соединителя, при этом охватываемая часть 1452 и охватывающая часть 1412 образуют индуктивный соединитель. На фиг. 28 показан еще один вариант осуществления системы для заканчивания, который представляет собой разновидность варианта осуществления по фиг. 27, в которой не требуется промежуточная секция для заканчивания (1400B на фиг. 27), чтобы разместить кольцевой клапан для изоляции от пласта. Система для заканчивания по фиг. 28 включает в себя верхнюю секцию 1460 для заканчивания и нижнюю секцию 1462 для заканчивания. Кольцевой клапан 1408 А для изоляции от пласта встроен в устройство 1464 для контроля поступления песка, которое представляет собой часть нижней секции 1462 для заканчивания. Кабель 1466 с датчиками проходит от охватывающей части 1468 индуктивного соединителя. Охватывающая часть 1468 индуктивного соединителя (которая представляет собой часть нижней секции 1462 для заканчивания) взаимодействует с охватываемой частью 1470 индуктивного соединителя для образо- 16012821 вания индуктивного соединителя. Охватываемая часть 1470 представляет собой часть внутренней эксплуатационной колонны 1409, которая проходит от верхней секции 1460 для заканчивания в нижнюю секцию 1462 для заканчивания. Электрический кабель 1474 проходит от охватываемой части 1470 до станции 1476 управления. Верхняя секция 1460 также включает в себя устройство 1438 для регулирования потока, аналогичное устройству для регулирования потока, показанному на фиг. 27. В различных вариантах осуществления, рассмотренных выше, были рассмотрены различные многоступенчатые системы для заканчивания, которые включают в себя верхнюю секцию для заканчивания и нижнюю секцию для заканчивания и/или промежуточную секцию для заканчивания. При некоторых планах действий может оказаться неуместной установка верхней секции для заканчивания после установки нижней секции для заканчивания. Это может быть обусловлено временным прекращением бурения скважины после выполнения заканчивания нижней части. В некоторых случаях на месторождении осуществляют одновременное бурение нескольких скважин одним буровым станком, осуществляют одновременное заканчивание нижней части нескольких скважин, затем временно прекращают работу с данной группой скважин и затем, позднее, осуществляют одновременное заканчивание верхней части нескольких скважин. Кроме того, в некоторых случаях может оказаться желательным обеспечить температурный градиент от края до края пласта с целью сравнения с изменяющейся температурой или другими параметрами пласта перед возмущением пласта, что может помочь при анализе. В таких случаях может оказаться желательным воспользоваться датчиками, которые уже были размещены вместе с нижней секцией для заканчивания, предусмотренной в двухступенчатой системе для заканчивания. Для обеспечения возможности связи с датчиками, которые представляют собой часть нижней секции для заканчивания, инструмент для внутрискважинных работ, имеющий охватываемую часть индуктивного соединителя, может быть спущен в скважину так, что охватываемая часть индуктивного соединителя может быть размещена вблизи соответствующей охватывающей части индуктивного соединителя, которая представляет собой часть нижней секции для заканчивания. Часть индуктивного соединителя, предусмотренная на инструменте для внутрискважинных работ, взаимодействует с частью индуктивного соединителя,предусмотренной в нижней секции для заканчивания, для образования индуктивного соединителя, который обеспечивает возможность приема данных измерений от датчиков, которые представляют собой часть нижней секции для заканчивания. Прием данных измерений может осуществляться в режиме реального времени посредством использования системы связи инструмента для внутрискважинных работ с поверхностью или данные могут накапливаться в памяти в инструменте для внутрискважинных работ и скачиваться в более позднее время. В том случае, когда используется передача в реальном времени, это может быть осуществлено посредством кабеля с направляющим канатом, телеметрии по гидроимпульсному каналу связи, волоконнооптической телеметрии, беспроводной электромагнитной телеметрии или посредством других способов телеметрии, известных в данной отрасли. Инструмент для внутрискважинных работ может быть спущен на тросе посредством соединенных труб или гибких труб. Данные измерений могут быть переданы во время процесса выполнения внутрискважинных работ с тем, чтобы способствовать мониторингу состояния данного процесса. На фиг. 29 показан пример подобной конструкции. Нижняя секция для заканчивания, показанная на фиг. 29, представляет собой такую же нижнюю секцию для заканчивания, показанную на фиг. 2 и рассмотренную выше. В конструкции по фиг. 29 верхняя секция для заканчивания еще не размещена. Вместо этого инструмент 1500 для внутрискважинных работ спущен на несущем талевом канате 1502 в скважину. Инструмент 1500 для внутрискважинных работ имеет часть 1504 индуктивного соединителя,которая выполнена с возможностью взаимодействия с частью 118 индуктивного соединителя в нижней секции 102 для заканчивания. Несущий талевый канат 1502 может включать в себя электрический кабель или волоконнооптический кабель для обеспечения возможности передачи данных, полученных посредством частей 118,1504 индуктивного соединителя, в место на поверхности земли. Альтернативно, инструмент 1500 для внутрискважинных работ может включать в себя запоминающее устройство для хранения данных измерений, собранных от датчиков 114 в нижней секции 102 для заканчивания. Когда позднее инструмент 1500 для внутрискважинных работ извлекают на поверхность земли, данные, сохраненные в запоминающем устройстве, могут быть скачаны. В случае данной последней конфигурации инструмент 1500 для внутрискважинных работ может быть спущен на тросе, предназначенном для работы в скважине, при этом инструмент для внутрискважинных работ включает в себя аккумуляторную батарею или другой источник питания для обеспечения энергии для обеспечения возможности связи с датчиками 114 через посредство частей 118, 1504 индуктивного соединителя. Аналогичная система на основе средств для внутрискважинных работ также может быть использована для работы с гибкими колоннами. Во время работы с гибкими колоннами может оказаться предпочтительным собрать данные о вскрытой поверхности забоя и стенок скважины в песчаном пласте, чтобы способствовать принятию решения о том, какие текучие среды нагнетать в ствол скважины по гибкой колонне и с какой скоростью. Данные измерений, собранные датчиками, могут быть переданы в реаль- 17012821 ном времени обратно на поверхность посредством инструмента 1500. В другом варианте осуществления инструмент 1500 может быть спущен на бурильной трубе. Однако при использовании бурильной трубы трудно обеспечить наличие электрического кабеля вдоль бурильной трубы вследствие наличия соединений трубы. Для решения данной проблемы электрические провода могут быть заделаны в бурильную трубу с соединительными устройствами в каждом соединении (стыке), выполненном для того, чтобы получить бурильную трубу с проводами. Подобная бурильная труба с проводами выполнена с возможностью передачи данных, а также обеспечивает возможность пропускания флюида по трубе. Система на основе средств для внутрискважинных работ также может быть использования для выполнения испытаний пласта опробователем пластов, спускаемым на колонне бурильных труб, при этом данные измерений, собранные датчиками 114, передаются на поверхность земли во время испытания,чтобы дать возможность оператору скважины проанализировать результаты испытаний пласта опробователем пластов, спускаемым на колонне бурильных труб. Нижняя секция 102 для заканчивания также может включать в себя компоненты, которыми можно манипулировать посредством инструмента 1500, такие как скользящие муфты, которые могут быть открыты или закрыты, пакеры, которые могут быть посажены (установлены) или демонтированы, и т.д. Посредством мониторинга данных измерений, собранных датчиками 114, оператор скважины будет обеспечен данными в реальном времени, указывающими на успех выполнения внутрискважинной операции (например, скользящая муфта закрыта или открыта, пакер установлен или демонтирован (возвращен в исходное состояние) и т.д.). В альтернативном варианте осуществления нижняя секция 102 для заканчивания может включать в себя несколько охватывающих частей индуктивного соединителя. В этом случае одна охватываемая часть индуктивного соединителя (например, 1504 на фиг. 29) может быть спущена в скважину для обеспечения возможности связи с какой бы ни было охватывающей частью индуктивного соединителя, при этом охватываемая часть индуктивного соединителя будет расположена вблизи нее. Следует отметить, что инструмент 1500, показанный на фиг. 29, также может быть использован в разветвленной скважине, которая имеет множество боковых ответвлений. Например, если одно из боковых ответвлений обеспечивает водоприток, инструмент 1500 может быть использован для ввода гибкой колонны в боковое ответвление с тем, чтобы обеспечить возможность нагнетания ингибитора для потока в боковое ответвление, чтобы прекратить поступление воды. Следует отметить, что измерения на поверхности не обеспечили бы возможности индикации того, из какого бокового ответвления поступала вода; только скважинные измерения могут обеспечить определение этого. Каждое из боковых ответвлений разветвленной скважины может быть оснащено совокупностью датчиков для измерений и частью индуктивного соединителя. В такой конструкции отсутствует необходимость в постоянном источнике питания в каждом боковом ответвлении. Во время выполнения внутрискважинных работ инструмент для внутрискважинных работ может иметь доступ к конкретному боковому ответвлению для сбора данных для данного бокового ответвления, что позволит получить информацию о свойствах потока в боковом ответвлении. В некоторых вариантах осуществления датчики или электронный блок управления, связанный с датчиками в каждом боковом ответвлении, могут быть предусмотрены со знаком идентификации или другим идентификатором, так что инструмент для внутрискважинных работ сможет определить, в какое боковое ответвление инструмент для внутрискважинных работ вошел. Следует отметить, что знаки идентификации в измерительной системе могут менять свойства на основе результатов, полученных измерительной системой (например, изменять сигнал, если измерительная система обнаружит значительное поступление воды (водоприток. Инструмент для внутрискважинных работ может быть запрограммирован для обнаружения определенного знака идентификации и для входа в боковое ответвление, которому соответствует подобный знак идентификации. Это упрощает задачу распознавания того, в какое боковое ответвление должен входить инструмент для решения определенной проблемы. Несмотря на то что изобретение было раскрыто по отношению к ограниченному числу вариантов осуществления, для специалистов в данной области техники после изучения данного описания станут очевидны многочисленные модификации и варианты, вытекающие из него. Предусмотрено, что приложенная формула изобретения охватывает подобные модификации и варианты, которые находятся в пределах истинной сущности и объема изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для заканчивания скважины, содержащая первую секцию для заканчивания, имеющую устройство для контроля поступления песка, предназначенное для предотвращения прохода материала в виде частиц, первую часть индуктивного соединителя, датчик, расположенный вблизи устройства для контроля поступления песка и электрически соединенный с первой частью индуктивного соединителя, и вторую секцию для заканчивания, выполненную с возможностью размещения ее после установки первой секции для заканчивания и содержащую вторую часть индуктивного соединителя, соединенную с первой частью индуктивного соединителя, для обеспечения связи между датчиком и другим компонентом, присоединенным ко второй секции. 2. Система по п.1, в которой вторая секция представляет собой верхнюю секцию для заканчивания,которая дополнительно включает в себя пакер и эксплуатационную насосно-компрессорную колонну. 3. Система по п.1, в которой вторая секция содержит инструмент для внутрискважинных работ. 4. Система по п.1, в которой первая секция для заканчивания дополнительно содержит кабель,включающий в себя указанный датчик и, по меньшей мере, другой датчик. 5. Система по п.4, в которой первая секция для заканчивания дополнительно включает в себя электронный блок управления, подсоединенный между кабелем с датчиками и первой частью индуктивного соединителя. 6. Система по п.4, в которой датчики расположены в отдельных местах вдоль длины кабеля. 7. Система по п.4, в которой каждый датчик включает в себя опорный конструктивный элемент, содержащий микросхему датчика. 8. Система по п.7, в которой каждый датчик дополнительно включает в себя печатную плату для монтажа микросхемы датчика. 9. Система по п.7, в которой опорный конструктивный элемент дополнительно содержит коммуникационный интерфейс, соединенный с микросхемой датчика, и кабель дополнительно включает в себя электрические провода, соединенные с коммуникационным интерфейсом и предназначенные для соединения датчиков друг с другом. 10. Система по п.7, в которой каждый датчик дополнительно включает в себя чувствительный элемент для зондирования окружающей среды снаружи кабеля, электрически соединенный с соответствующей микросхемой датчика. 11. Система по п.4, в которой датчики предназначены измерять по меньшей мере один из следующих параметров: температуру, давление, скорость потока, плотность текучей среды, электрическое удельное сопротивление текучей среды, соотношение нефти, газа и воды, вязкость, соотношение углерода и кислорода, акустический параметр и химическое свойство. 12. Система для заканчивания по п.4, в которой датчики содержат резистивные датчики температуры. 13. Система по п.12, в которой кабель содержит линию управления, имеющую внутреннюю камеру,заполненную электрически непроводящей жидкостью, при этом резистивные датчики температуры расположены в жидкости. 14. Система по п.4, дополнительно содержащая параллельную трубу для перемещения суспензии с гравием для гравийной набивки, при этом кабель с датчиками прикреплен к параллельной трубе. 15. Система по п.4, в которой устройство для контроля поступления песка дополнительно содержит фильтр либо трубу с щелевидными отверстиями или перфорированную трубу и защитный элемент для кабеля между секциями фильтра или указанной трубы, при этом кабель проходит снаружи фильтра или указанной трубы и снабжен защитным элементом. 16. Система по п.4, в которой устройство для контроля поступления песка включает в себя базовую трубу и фильтр, а кабель и датчики прикреплены с обеспечением контакта с базовой трубой, с обеспечением контакта для заземления и для отвода теплоты от кабеля и датчиков в базовую трубу. 17. Система по п.1, в которой вторая секция дополнительно включает в себя станцию управления,имеющую скважинный процессор для обеспечения связи с датчиком посредством первой и второй частей индуктивного соединителя. 18. Система по п.17, дополнительно содержащая электрический кабель, соединенный со станцией управления для обеспечения связи между станцией управления и находящимся на поверхности земли устройством управления. 19. Система по п.1, в которой первая секция для заканчивания дополнительно содержит третью часть индуктивного соединителя и вторая секция дополнительно включает в себя четвертую часть индуктивного соединителя, при этом первая и вторая части индуктивного соединителя взаимодействуют для обмена данными с датчиком, и третья и четвертая части индуктивного соединителя взаимодействуют для передачи энергии датчику. 20. Система по п.1, в которой первая секция для заканчивания дополнительно содержит третью часть индуктивного соединителя, вторая секция дополнительно включает в себя четвертую часть индук- 19012821 тивного соединителя, а первая секция для заканчивания содержит, по меньшей мере, дополнительный датчик, при этом первая и вторая части индуктивного соединителя способны взаимодействовать для обеспечения связи с одним из датчиков и третья и вторая части индуктивного соединителя способны взаимодействовать для обеспечения связи с другим из датчиков. 21. Система по п.20, в которой первая секция для заканчивания дополнительно содержит первый кабель, включающий в себя по меньшей мере один из датчиков, и второй кабель, включающий в себя по меньшей мере другой из датчиков, при этом первый кабель электрически соединен с первой частью индуктивного соединителя и второй кабель электрически соединен со второй частью индуктивного соединителя. 22. Система по п.1, в которой первая секция для заканчивания дополнительно содержит герметизированный канал и вторая секция дополнительно содержит второе удлиненное уплотнительное устройство, предназначенное для уплотненного подсоединения в герметизированном канале. 23. Система по п.1, в которой вторая секция дополнительно содержит обеспечивающее компенсацию длины соединение. 24. Система по п.23, в которой обеспечивающее компенсацию длины соединение содержит спирально намотанный кабель. 25. Система по п.1, в которой первая секция выполнена многоступенчатой, где каждая ступень соответствует одной продуктивной зоне и содержит по меньшей мере один датчик. 26. Система по п.25, в которой первая секция для заканчивания дополнительно содержит изолирующие пакеры для изоляции зон. 27. Система по п.26, дополнительно содержащая дополнительные части индуктивного соединителя для обеспечения связи по меньшей мере с одним датчиком другой ступени. 28. Система по п.27, в которой каждая ступень первой секции для заканчивания содержит кабель,включающий в себя датчик. 29. Система по п.1, в которой первая и вторая части индуктивного соединителя образуют первый индуктивный соединитель, причем первая секция для заканчивания расположена в многоствольном ответвлении скважины, при этом первая секция для заканчивания включает в себя электрическое устройство, расположенное в многоствольном ответвлении, а вторая секция находится в основном стволе скважины, при этом первый индуктивный соединитель или второй индуктивный соединитель способен обеспечивать связь между основным стволом и электрическим устройством в многоствольном ответвлении. 30. Система для заканчивания по п.1, в которой первая секция для заканчивания дополнительно содержит по меньшей мере одно устройство для регулирования потока, электрически соединенное с первой частью индуктивного соединителя. 31. Система для заканчивания по п.30, в которой первая секция для заканчивания включает в себя,по меньшей мере, дополнительный датчик, размещенный в кабеле, электрически соединенный с первой частью индуктивного соединителя, и при этом устройство для регулирования потока соединено посредством участка кабеля с кабелем с датчиками. 32. Система по п.31, в которой устройство для регулирования потока представляет собой часть устройства для контроля поступления песка. 33. Система по п.1, в которой вторая секция дополнительно включает в себя клапаны-регуляторы потока, выполненные с возможностью установки их в заданном положении в первой секции для заканчивания, когда вторая секция соединена с первой секцией. 34. Система по п.33, в которой первая секция для заканчивания включает в себя по меньшей мере один дополнительный датчик, размещенный в кабеле, и изолирующий пакер, при этом кабель проходит через канал изолирующего пакера и электрически соединен с первой частью индуктивного соединителя. 35. Кабель, предназначенный для размещения в скважине, содержащий наружную оболочку, множество датчиков, расположенных на расстоянии друг от друга внутри наружной оболочки, и провода,расположенные внутри наружной оболочки и предназначенные для соединения множества датчиков друг с другом. 36. Кабель по п.35, в котором наружная оболочка включает в себя непрерывную линию управления. 37. Кабель по п.35, в котором наружная оболочка образована из секций оболочки и конструктивных элементов для размещения датчиков, которые присоединены с обеспечением герметичности к секциям оболочки, при этом датчики содержатся в соответствующих конструктивных элементах для размещения датчиков. 38. Кабель по п.37, в котором секции оболочки приварены к конструктивным элементам для размещения датчиков. 39. Кабель по п.35, в котором каждый датчик включает в себя микросхему датчика и коммуникационный интерфейс, соединенный по меньшей мере с одним из проводов. 40. Кабель по п.39, в котором каждый датчик дополнительно включает в себя чувствительный элемент для зондирования окружающей среды снаружи кабеля, электрически соединенный с микросхемой датчика. 41. Кабель по п.35, дополнительно содержащий электронный блок управления, представляющий- 20012821 собой часть оболочки и имеющий процессор. 42. Кабель, предназначенный для размещения в скважине, содержащий линию управления, в которой образована внутренняя камера, содержащая электрически непроводящую жидкость и множество датчиков, расположенных в жидкости. 43. Кабель по п.42, в котором датчики включают в себя резистивные датчики температуры. 44. Кабель по п.43, в котором жидкость является теплопроводящей. 45. Кабель по п.42, в котором каждый резистивный датчик температуры включает в себя микросхему и нить накала, электрически соединенную с микросхемой. 46. Кабель по п.42, дополнительно содержащий отдельные герметизирующие оболочки во внутренней камере, в которых расположены датчики, при этом указанные оболочки содержат жидкость, а внутренняя камера снаружи герметизирующих оболочек заполнена газом. 47. Устройство для размещения кабеля в скважине, содержащее намоточный барабан и кабель с датчиками, намотанный на намоточный барабан и сматываемый с намоточного барабана при его вращении, при этом кабель с датчиками включает в себя множество датчиков, расположенных в отдельных местах вдоль кабеля, и электрические провода, обеспечивающие соединение датчиков друг с другом. 48. Система заканчивания скважины, содержащая первую секцию для заканчивания, предназначенную для размещения в скважине в заданном положении и имеющую пакер и устройство с отверстиями для циркуляции, и вторую секцию для заканчивания, имеющую хвостовик, выполненный с возможностью вставки во внутренний канал первой секции для заканчивания, при этом вторая секция для заканчивания дополнительно содержит кабель, проходящий вдоль длины хвостовика, имеющий множество отдельных датчиков, расположенных вдоль длины кабеля, и электрические провода, соединяющие датчики друг с другом. 49. Система по п.48, в которой хвостовик выполнен с возможностью извлечения и установлен в заданном положении в гнезде для хвостовика во второй секции для заканчивания. 50. Система по п.48, в которой хвостовик имеет продольную канавку для размещения кабеля с датчиками. 51. Система по п.48, в которой вторая секция для заканчивания дополнительно включает в себя индуктивный соединитель и станцию управления, имеющую процессор, при этом индуктивный соединитель предназначен для обеспечения электрической связи между станцией управления и кабелем. 52. Система для заканчивания скважины, содержащая обсадную колонну для крепления скважины,кабель, расположенный вдоль наружной поверхности обсадной колонны, содержащий множество отдельных датчиков, соединенных друг с другом электрическими проводами внутри кабеля, и первую часть индуктивного соединителя, электрически соединенную с кабелем и расположенную снаружи обсадной колонны. 53. Система по п.52, дополнительно содержащая вторую часть индуктивного соединителя, расположенную в обсадной колонне и соединенную с первой частью индуктивного соединителя. 54. Способ установки оборудования для заканчивания скважины, заключающийся в следующем: устанавливают нижнюю секцию для заканчивания, имеющую устройство для контроля поступления песка; устанавливают верхнюю секцию для заканчивания, включающую в себя по меньшей мере один клапан-регулятор потока и внутреннюю эксплуатационную колонну, проходящую в нижнюю секцию для заканчивания; размещают кабель с датчиками в нижней секции для заканчивания вблизи входа устройства для контроля поступления песка; размещают индуктивный соединитель, имеющий первую часть индуктивного соединителя, которая является частью верхней секции для заканчивания и прикреплена к внутренней эксплуатационной колонне, и вторую часть индуктивного соединителя, которая прикреплена к датчику и представляет собой часть нижней секции для заканчивания.
МПК / Метки
МПК: E21B 43/10, H01B 11/00, E21B 47/12
Метки: датчик, песка, индуктивный, устройства, поступления, вблизи, соединитель, имеющая, контроля, скважины, устройство, система, заканчивания, расположенный
