Система регенерации воды

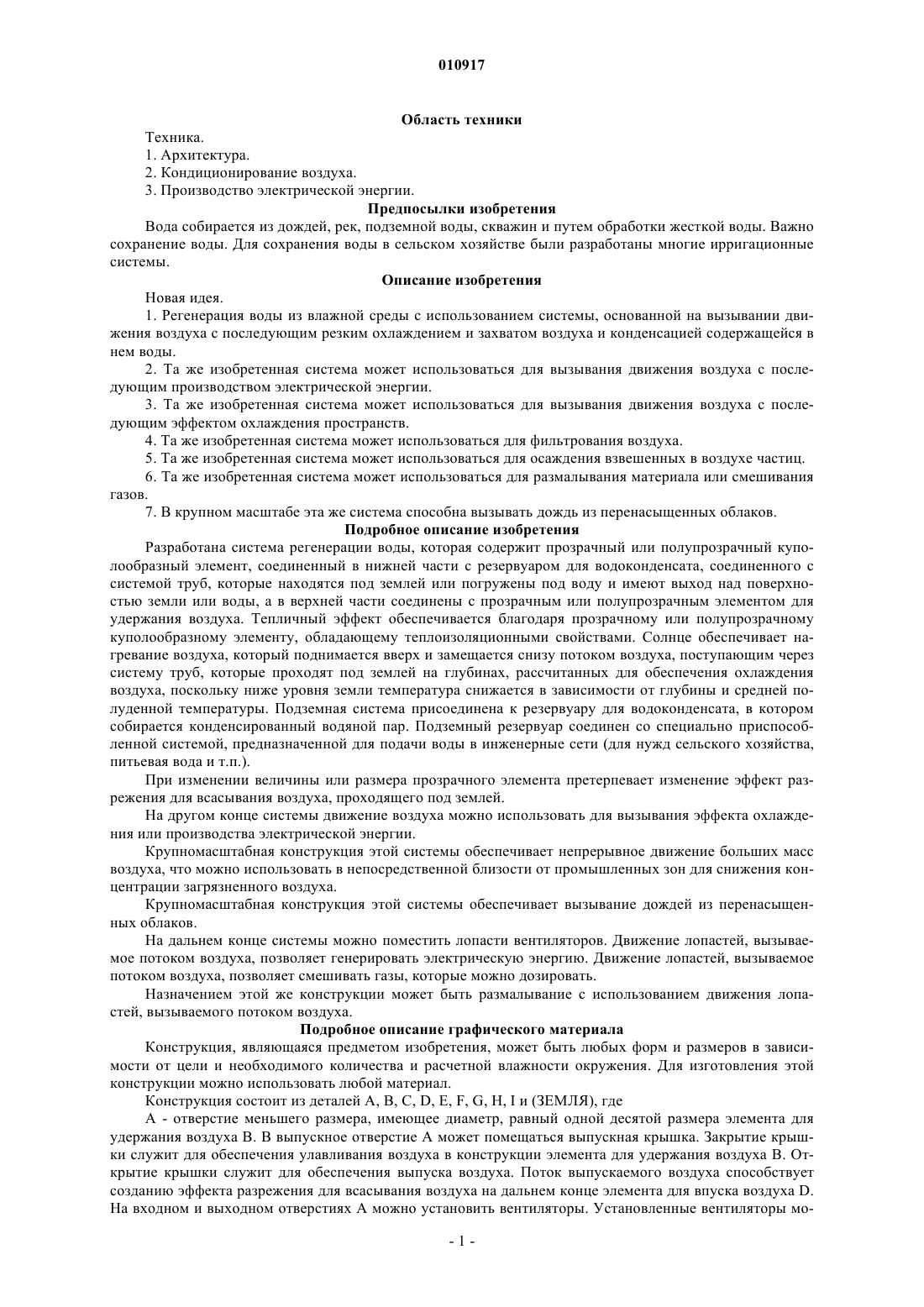

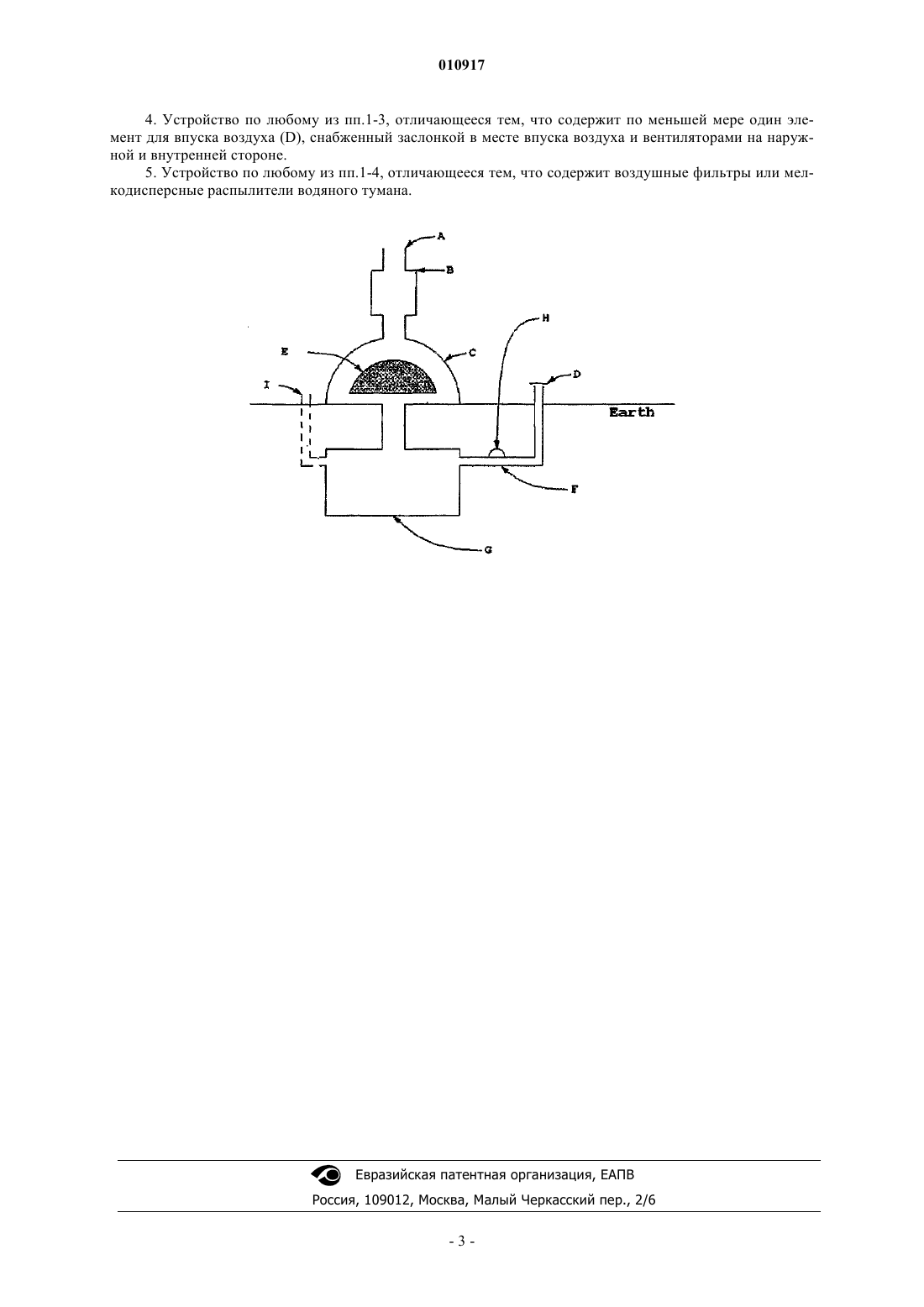

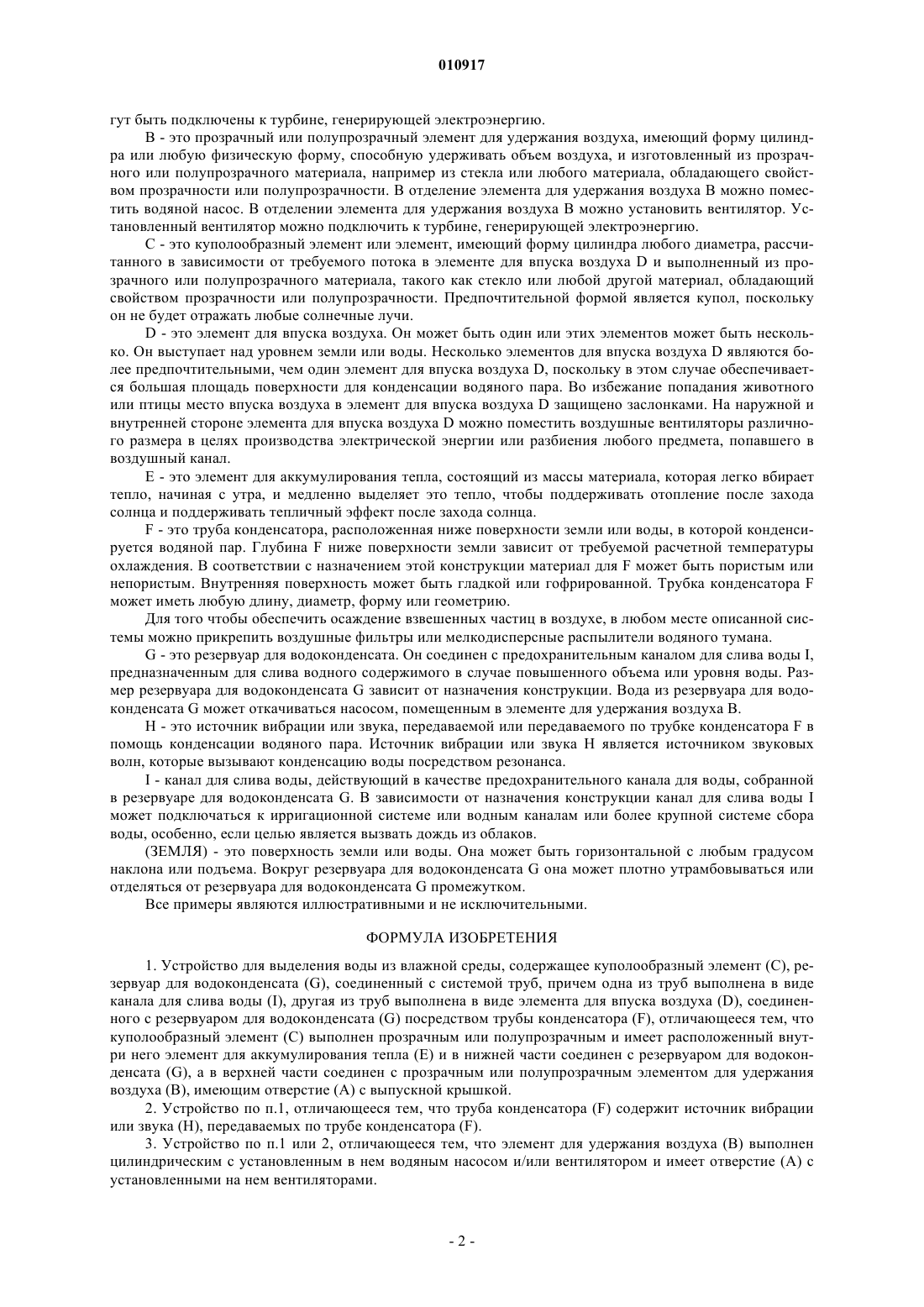

010917 Область техники Техника. 1. Архитектура. 2. Кондиционирование воздуха. 3. Производство электрической энергии. Предпосылки изобретения Вода собирается из дождей, рек, подземной воды, скважин и путем обработки жесткой воды. Важно сохранение воды. Для сохранения воды в сельском хозяйстве были разработаны многие ирригационные системы. Описание изобретения Новая идея. 1. Регенерация воды из влажной среды с использованием системы, основанной на вызывании движения воздуха с последующим резким охлаждением и захватом воздуха и конденсацией содержащейся в нем воды. 2. Та же изобретенная система может использоваться для вызывания движения воздуха с последующим производством электрической энергии. 3. Та же изобретенная система может использоваться для вызывания движения воздуха с последующим эффектом охлаждения пространств. 4. Та же изобретенная система может использоваться для фильтрования воздуха. 5. Та же изобретенная система может использоваться для осаждения взвешенных в воздухе частиц. 6. Та же изобретенная система может использоваться для размалывания материала или смешивания газов. 7. В крупном масштабе эта же система способна вызывать дождь из перенасыщенных облаков. Подробное описание изобретения Разработана система регенерации воды, которая содержит прозрачный или полупрозрачный куполообразный элемент, соединенный в нижней части с резервуаром для водоконденсата, соединенного с системой труб, которые находятся под землей или погружены под воду и имеют выход над поверхностью земли или воды, а в верхней части соединены с прозрачным или полупрозрачным элементом для удержания воздуха. Тепличный эффект обеспечивается благодаря прозрачному или полупрозрачному куполообразному элементу, обладающему теплоизоляционными свойствами. Солнце обеспечивает нагревание воздуха, который поднимается вверх и замещается снизу потоком воздуха, поступающим через систему труб, которые проходят под землей на глубинах, рассчитанных для обеспечения охлаждения воздуха, поскольку ниже уровня земли температура снижается в зависимости от глубины и средней полуденной температуры. Подземная система присоединена к резервуару для водоконденсата, в котором собирается конденсированный водяной пар. Подземный резервуар соединен со специально приспособленной системой, предназначенной для подачи воды в инженерные сети (для нужд сельского хозяйства,питьевая вода и т.п.). При изменении величины или размера прозрачного элемента претерпевает изменение эффект разрежения для всасывания воздуха, проходящего под землей. На другом конце системы движение воздуха можно использовать для вызывания эффекта охлаждения или производства электрической энергии. Крупномасштабная конструкция этой системы обеспечивает непрерывное движение больших масс воздуха, что можно использовать в непосредственной близости от промышленных зон для снижения концентрации загрязненного воздуха. Крупномасштабная конструкция этой системы обеспечивает вызывание дождей из перенасыщенных облаков. На дальнем конце системы можно поместить лопасти вентиляторов. Движение лопастей, вызываемое потоком воздуха, позволяет генерировать электрическую энергию. Движение лопастей, вызываемое потоком воздуха, позволяет смешивать газы, которые можно дозировать. Назначением этой же конструкции может быть размалывание с использованием движения лопастей, вызываемого потоком воздуха. Подробное описание графического материала Конструкция, являющаяся предметом изобретения, может быть любых форм и размеров в зависимости от цели и необходимого количества и расчетной влажности окружения. Для изготовления этой конструкции можно использовать любой материал. Конструкция состоит из деталей A, B, C, D, E, F, G, H, I и (ЗЕМЛЯ), гдеA - отверстие меньшего размера, имеющее диаметр, равный одной десятой размера элемента для удержания воздуха B. В выпускное отверстие A может помещаться выпускная крышка. Закрытие крышки служит для обеспечения улавливания воздуха в конструкции элемента для удержания воздуха B. Открытие крышки служит для обеспечения выпуска воздуха. Поток выпускаемого воздуха способствует созданию эффекта разрежения для всасывания воздуха на дальнем конце элемента для впуска воздуха D. На входном и выходном отверстиях A можно установить вентиляторы. Установленные вентиляторы мо-1 010917 гут быть подключены к турбине, генерирующей электроэнергию.B - это прозрачный или полупрозрачный элемент для удержания воздуха, имеющий форму цилиндра или любую физическую форму, способную удерживать объем воздуха, и изготовленный из прозрачного или полупрозрачного материала, например из стекла или любого материала, обладающего свойством прозрачности или полупрозрачности. В отделение элемента для удержания воздуха B можно поместить водяной насос. В отделении элемента для удержания воздуха B можно установить вентилятор. Установленный вентилятор можно подключить к турбине, генерирующей электроэнергию.C - это куполообразный элемент или элемент, имеющий форму цилиндра любого диаметра, рассчитанного в зависимости от требуемого потока в элементе для впуска воздуха D и выполненный из прозрачного или полупрозрачного материала, такого как стекло или любой другой материал, обладающий свойством прозрачности или полупрозрачности. Предпочтительной формой является купол, поскольку он не будет отражать любые солнечные лучи.D - это элемент для впуска воздуха. Он может быть один или этих элементов может быть несколько. Он выступает над уровнем земли или воды. Несколько элементов для впуска воздуха D являются более предпочтительными, чем один элемент для впуска воздуха D, поскольку в этом случае обеспечивается большая площадь поверхности для конденсации водяного пара. Во избежание попадания животного или птицы место впуска воздуха в элемент для впуска воздуха D защищено заслонками. На наружной и внутренней стороне элемента для впуска воздуха D можно поместить воздушные вентиляторы различного размера в целях производства электрической энергии или разбиения любого предмета, попавшего в воздушный канал.E - это элемент для аккумулирования тепла, состоящий из массы материала, которая легко вбирает тепло, начиная с утра, и медленно выделяет это тепло, чтобы поддерживать отопление после захода солнца и поддерживать тепличный эффект после захода солнца.F - это труба конденсатора, расположенная ниже поверхности земли или воды, в которой конденсируется водяной пар. Глубина F ниже поверхности земли зависит от требуемой расчетной температуры охлаждения. В соответствии с назначением этой конструкции материал для F может быть пористым или непористым. Внутренняя поверхность может быть гладкой или гофрированной. Трубка конденсатора F может иметь любую длину, диаметр, форму или геометрию. Для того чтобы обеспечить осаждение взвешенных частиц в воздухе, в любом месте описанной системы можно прикрепить воздушные фильтры или мелкодисперсные распылители водяного тумана.G - это резервуар для водоконденсата. Он соединен с предохранительным каналом для слива воды I,предназначенным для слива водного содержимого в случае повышенного объема или уровня воды. Размер резервуара для водоконденсата G зависит от назначения конструкции. Вода из резервуара для водоконденсата G может откачиваться насосом, помещенным в элементе для удержания воздуха B.H - это источник вибрации или звука, передаваемой или передаваемого по трубке конденсатора F в помощь конденсации водяного пара. Источник вибрации или звука H является источником звуковых волн, которые вызывают конденсацию воды посредством резонанса.I - канал для слива воды, действующий в качестве предохранительного канала для воды, собранной в резервуаре для водоконденсата G. В зависимости от назначения конструкции канал для слива воды I может подключаться к ирригационной системе или водным каналам или более крупной системе сбора воды, особенно, если целью является вызвать дождь из облаков.(ЗЕМЛЯ) - это поверхность земли или воды. Она может быть горизонтальной с любым градусом наклона или подъема. Вокруг резервуара для водоконденсата G она может плотно утрамбовываться или отделяться от резервуара для водоконденсата G промежутком. Все примеры являются иллюстративными и не исключительными. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для выделения воды из влажной среды, содержащее куполообразный элемент (C), резервуар для водоконденсата (G), соединенный с системой труб, причем одна из труб выполнена в виде канала для слива воды (I), другая из труб выполнена в виде элемента для впуска воздуха (D), соединенного с резервуаром для водоконденсата (G) посредством трубы конденсатора (F), отличающееся тем, что куполообразный элемент (C) выполнен прозрачным или полупрозрачным и имеет расположенный внутри него элемент для аккумулирования тепла (E) и в нижней части соединен с резервуаром для водоконденсата (G), а в верхней части соединен с прозрачным или полупрозрачным элементом для удержания воздуха (B), имеющим отверстие (A) с выпускной крышкой. 2. Устройство по п.1, отличающееся тем, что труба конденсатора (F) содержит источник вибрации или звука (H), передаваемых по трубе конденсатора (F). 3. Устройство по п.1 или 2, отличающееся тем, что элемент для удержания воздуха (B) выполнен цилиндрическим с установленным в нем водяным насосом и/или вентилятором и имеет отверстие (A) с установленными на нем вентиляторами.-2 010917 4. Устройство по любому из пп.1-3, отличающееся тем, что содержит по меньшей мере один элемент для впуска воздуха (D), снабженный заслонкой в месте впуска воздуха и вентиляторами на наружной и внутренней стороне. 5. Устройство по любому из пп.1-4, отличающееся тем, что содержит воздушные фильтры или мелкодисперсные распылители водяного тумана.
