Защищенный от приведения в действие детьми выдачной механизм (варианты)

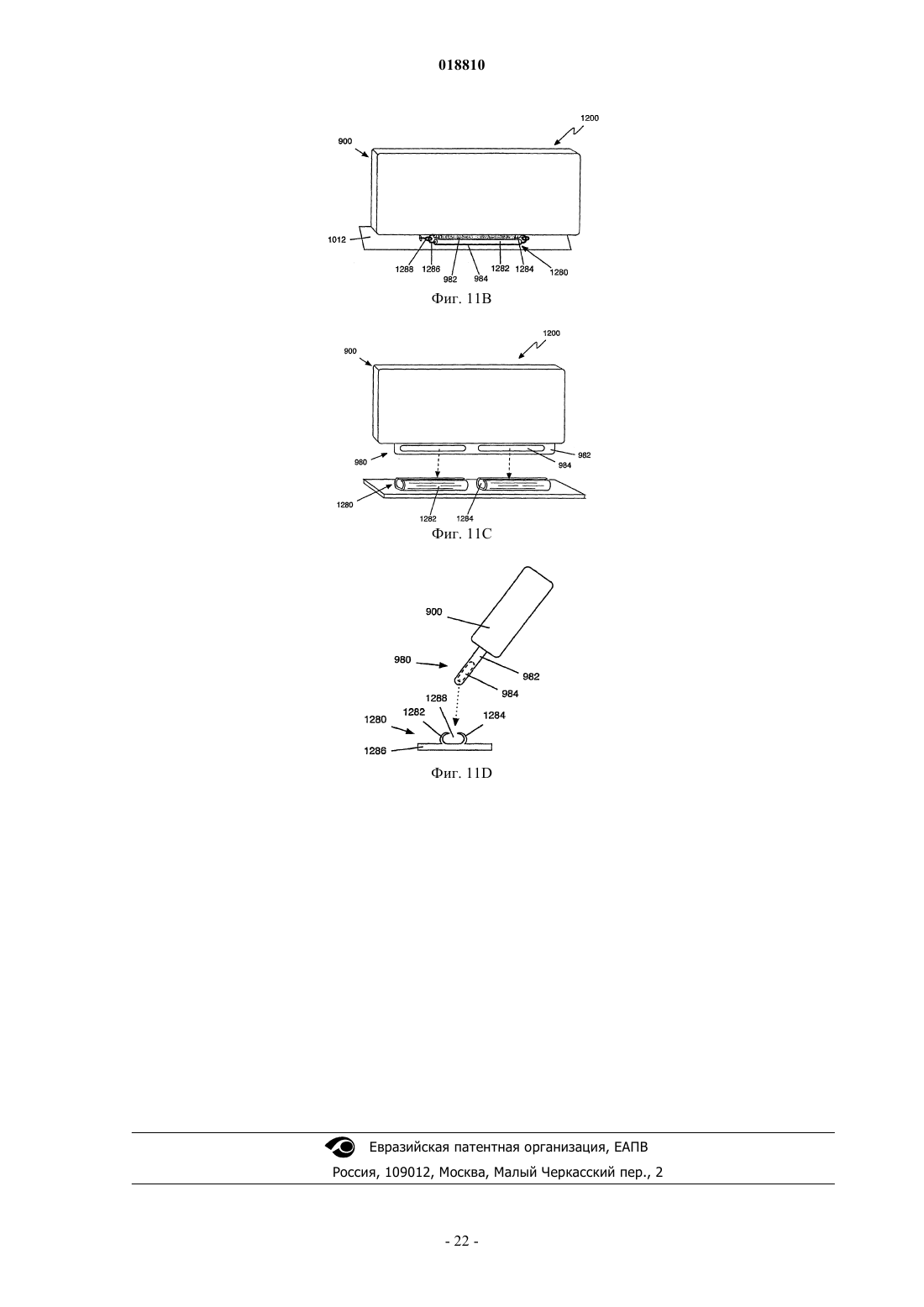

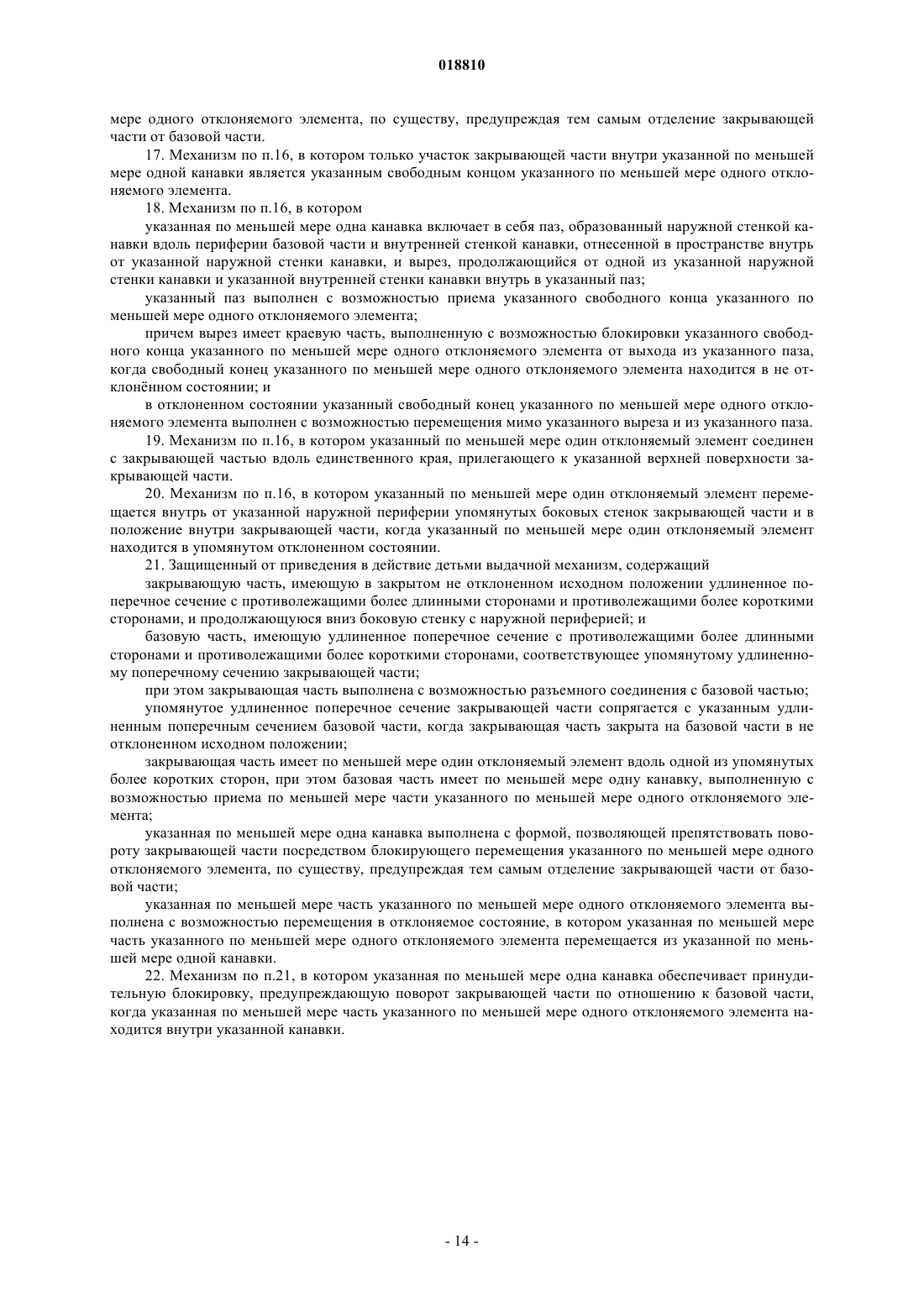

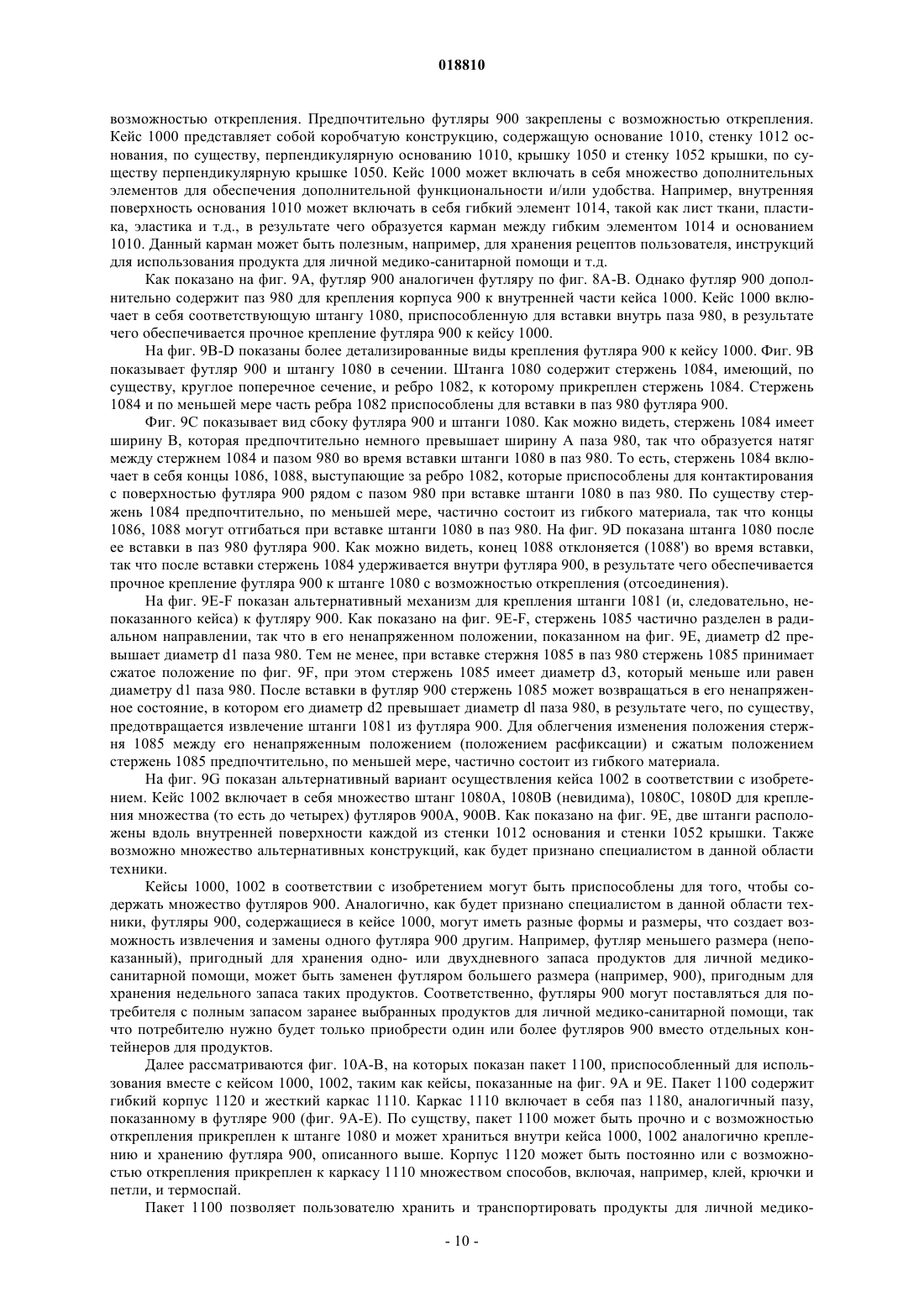

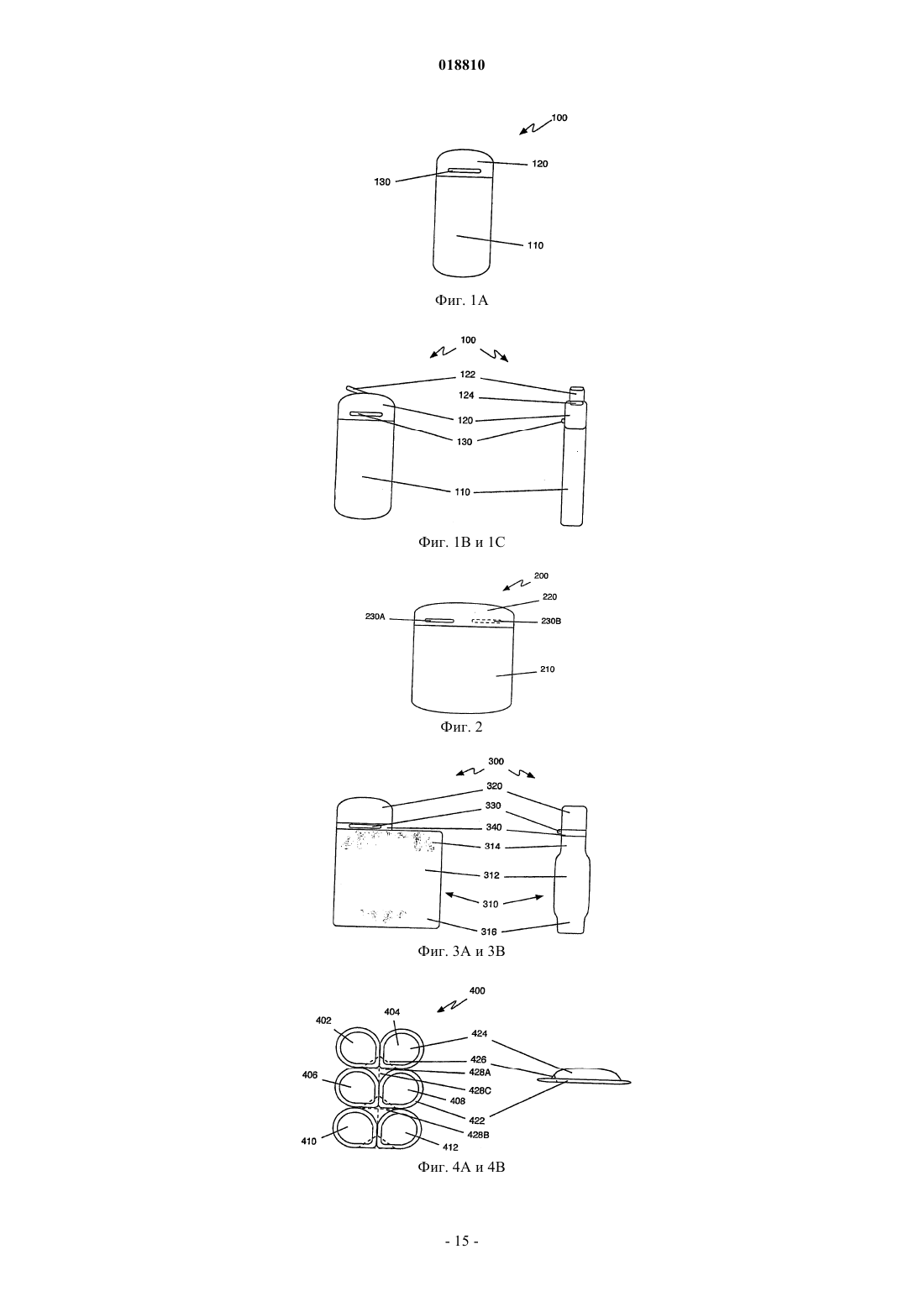

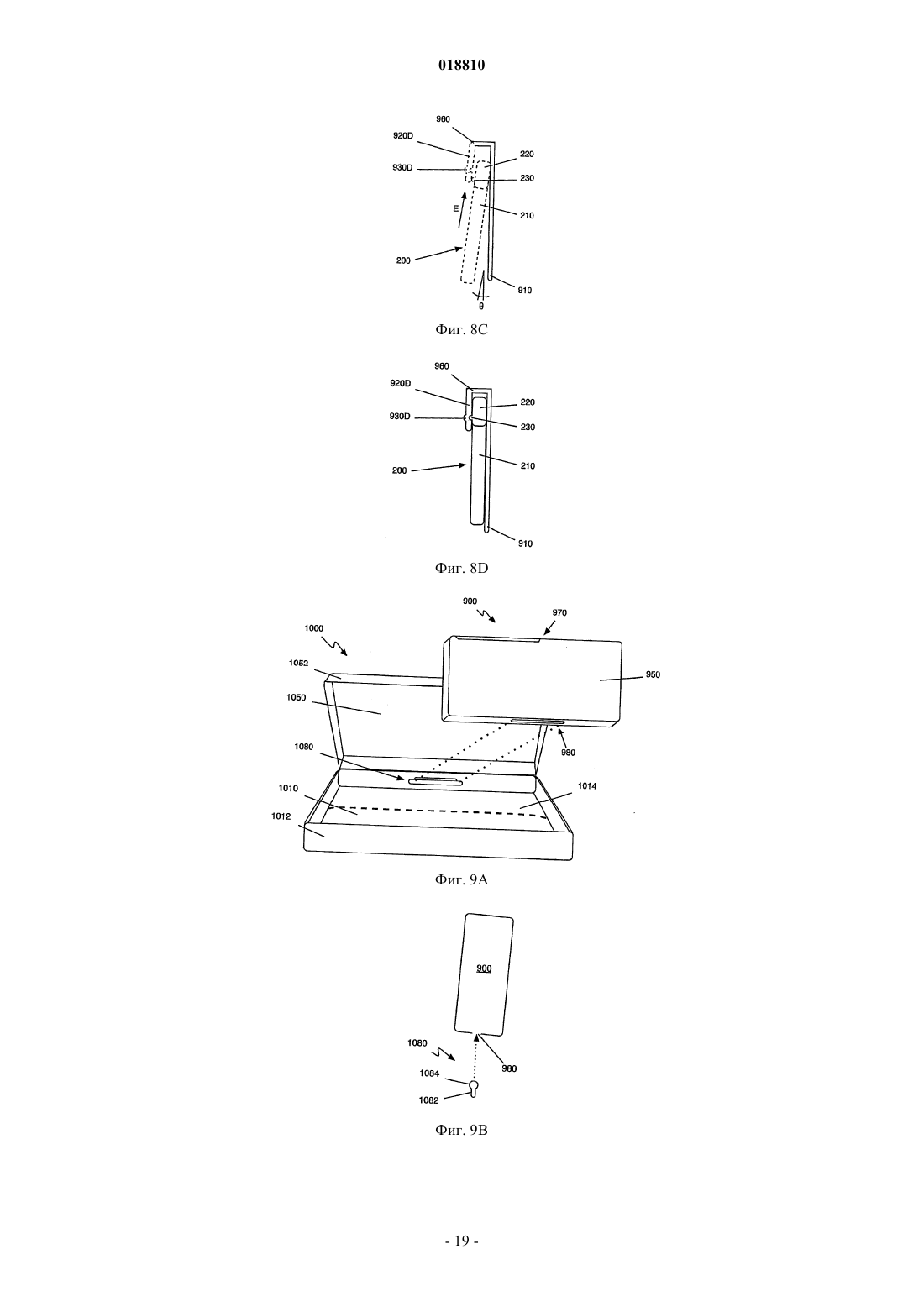

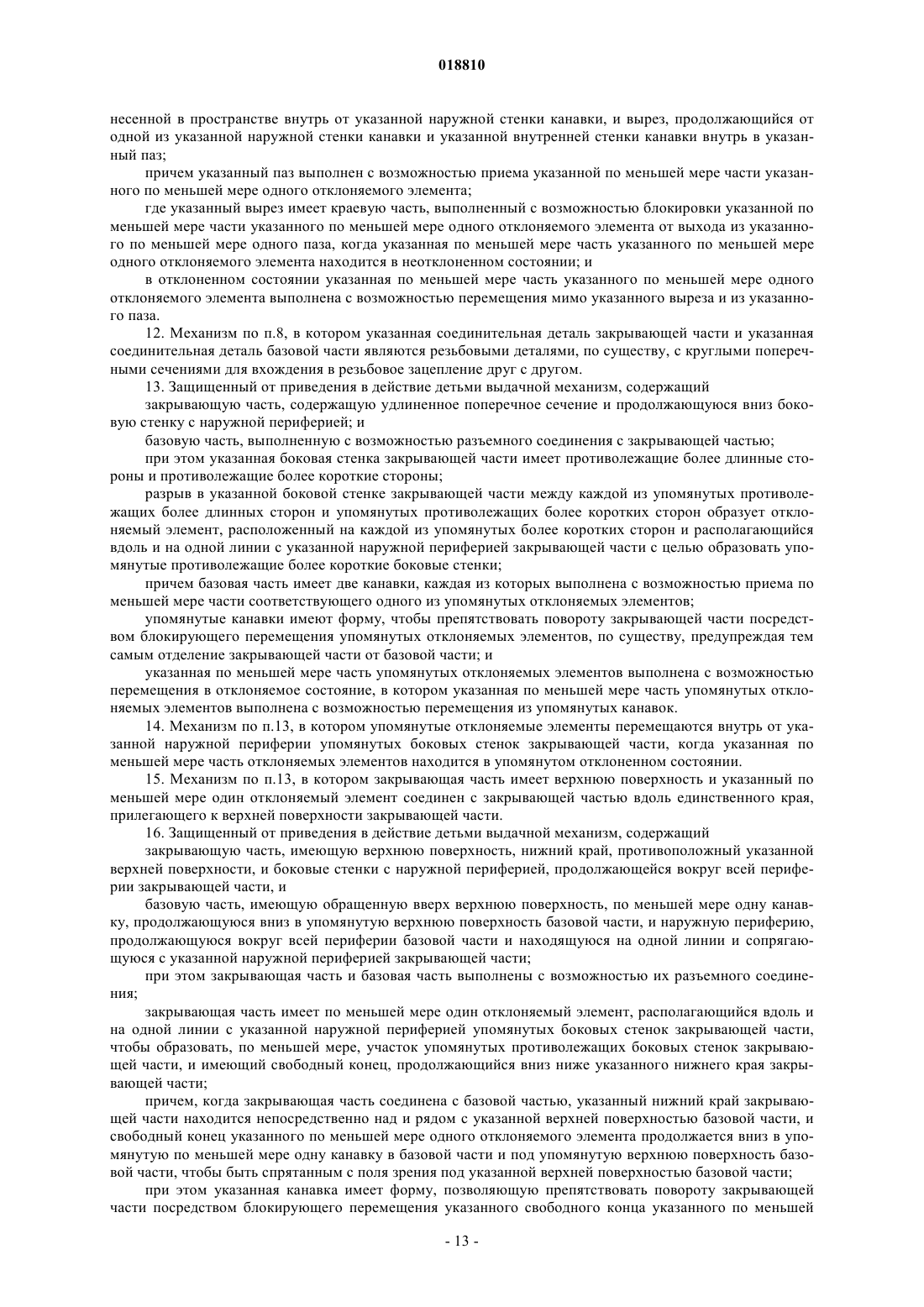

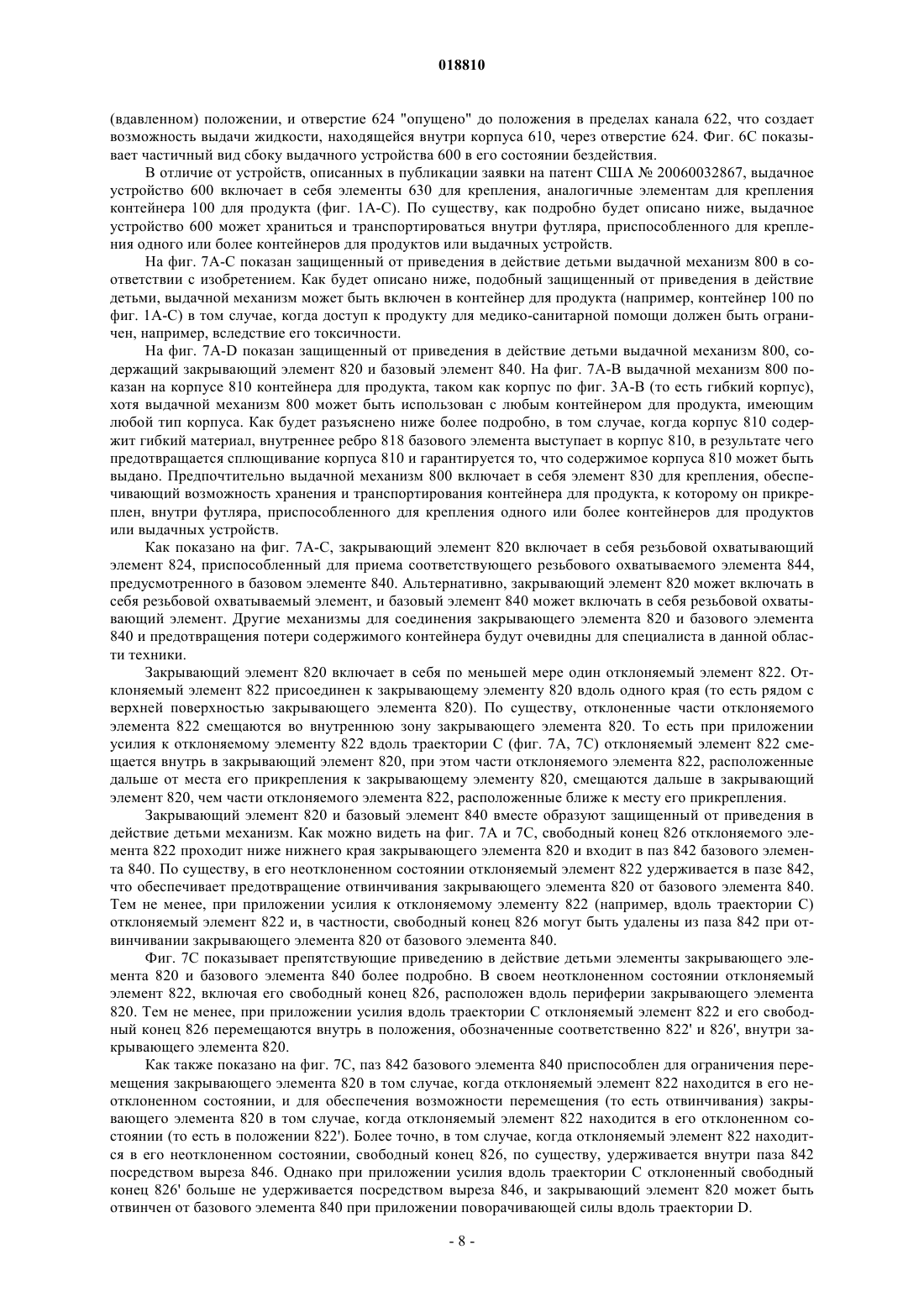

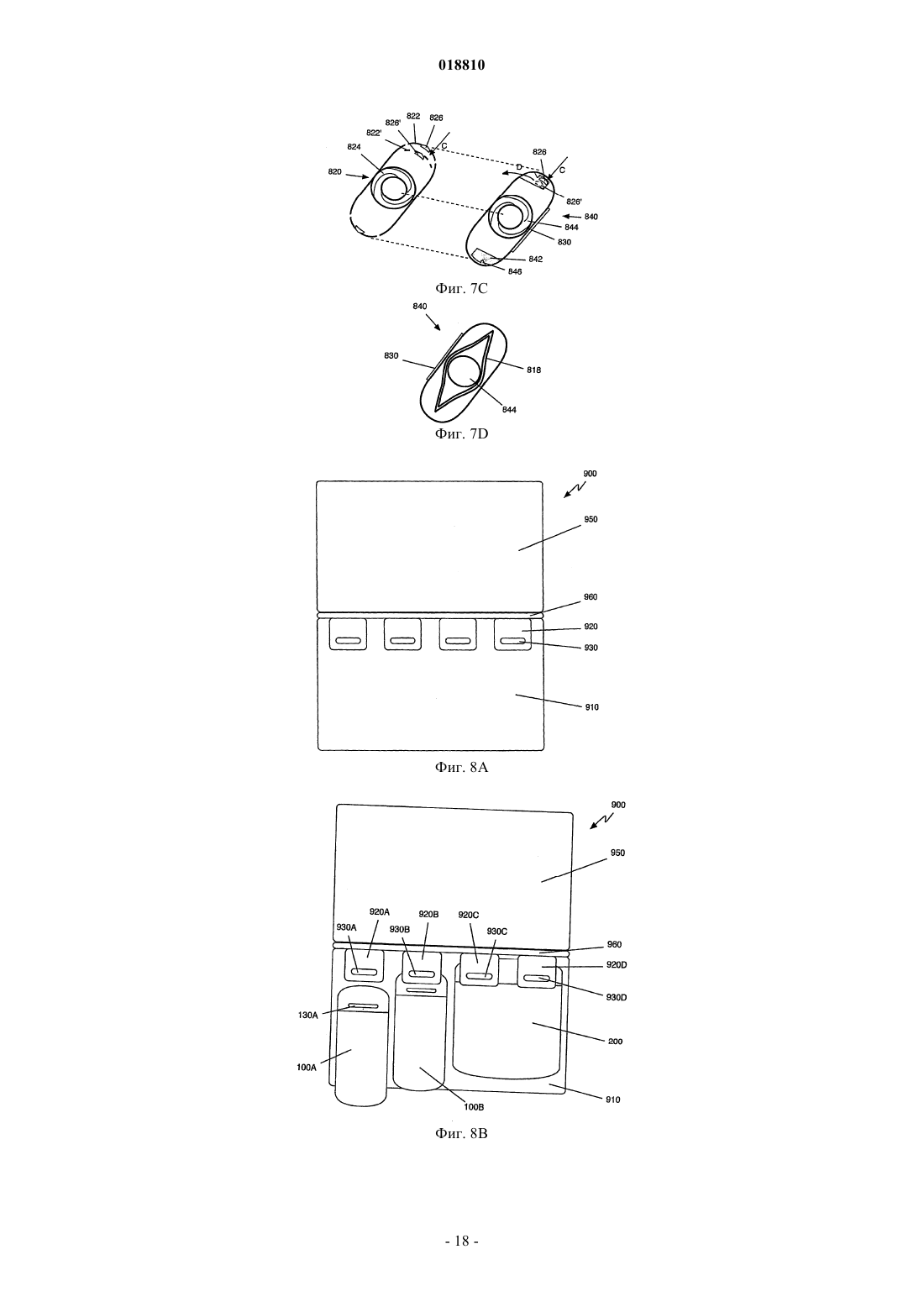

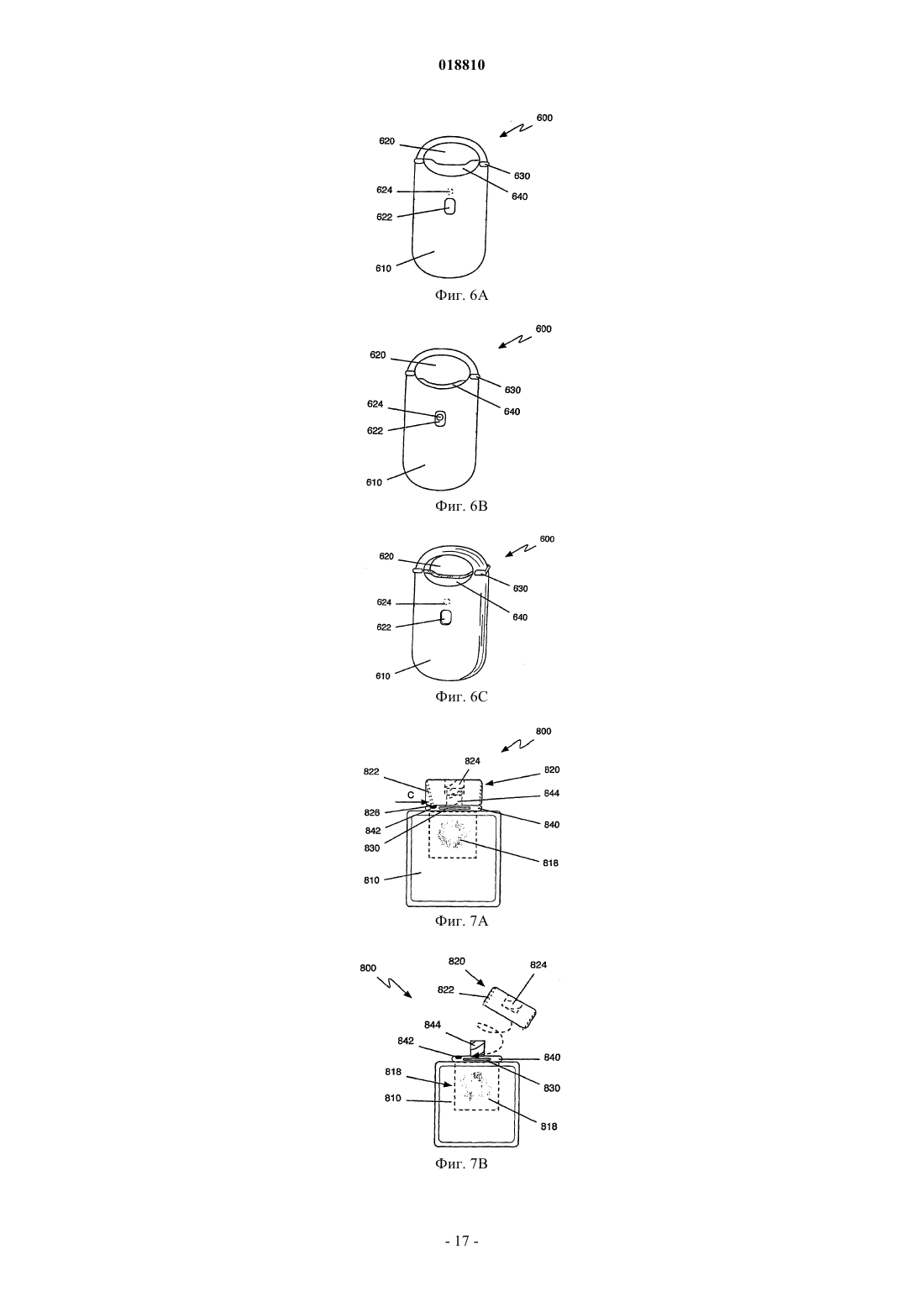

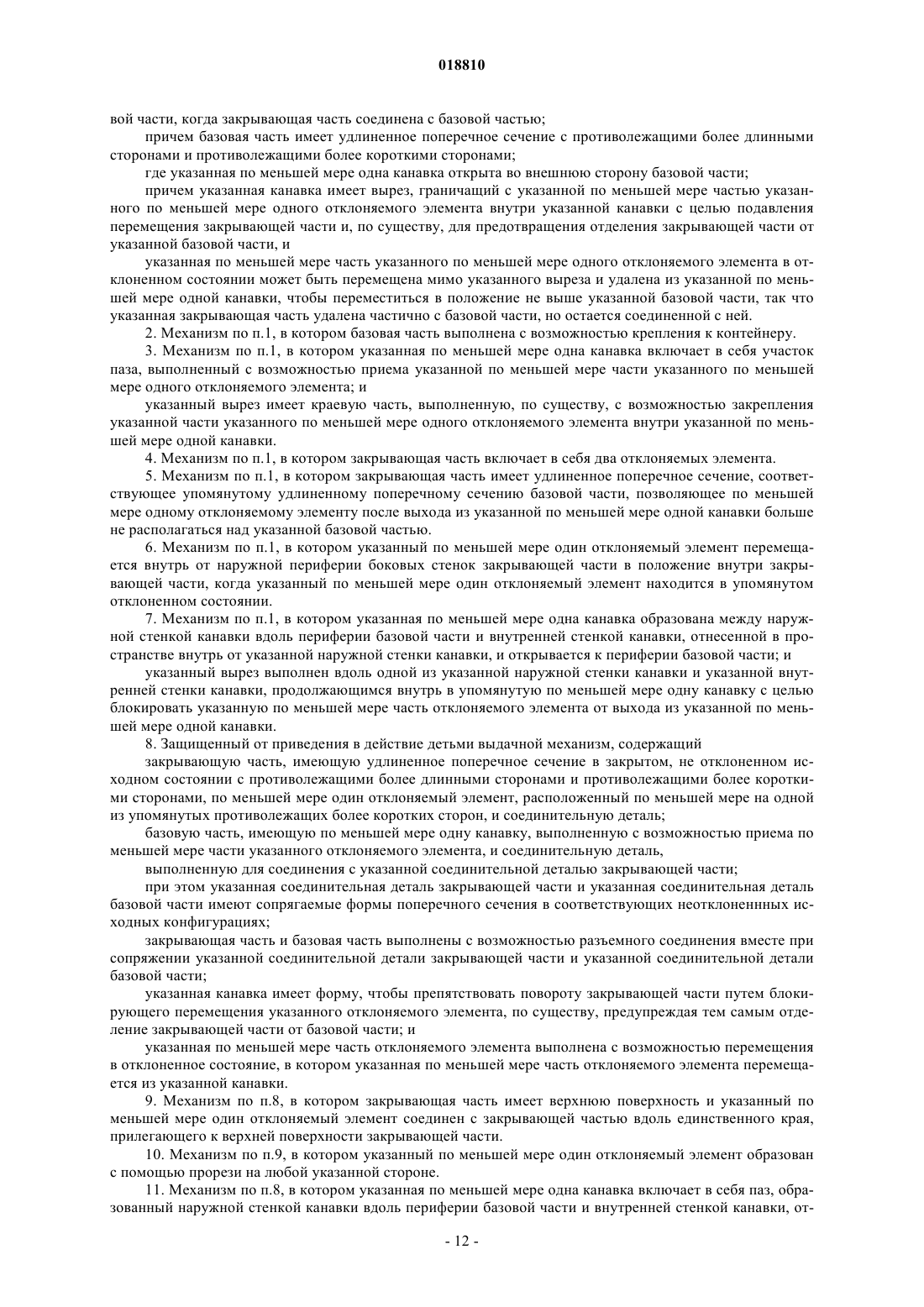

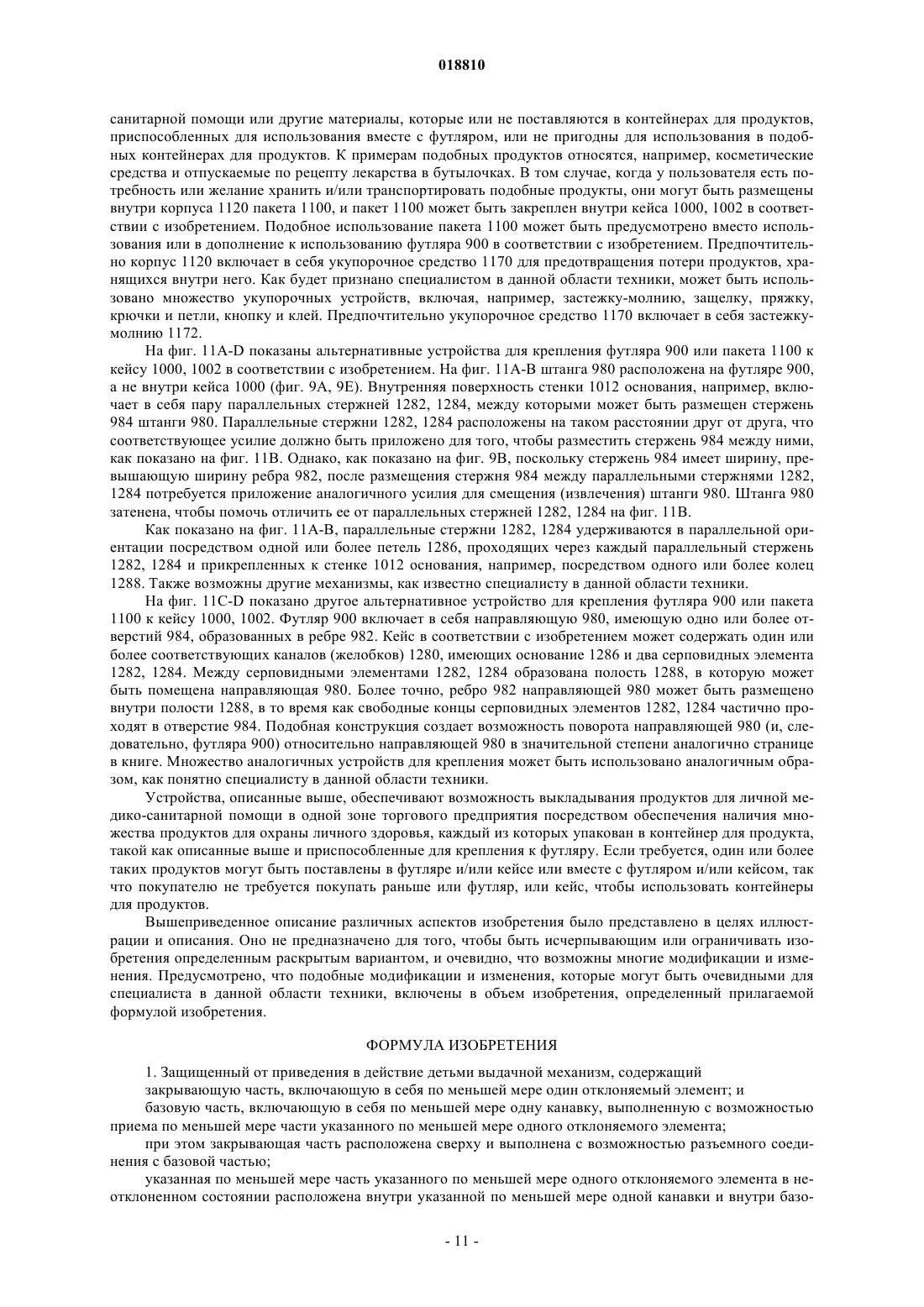

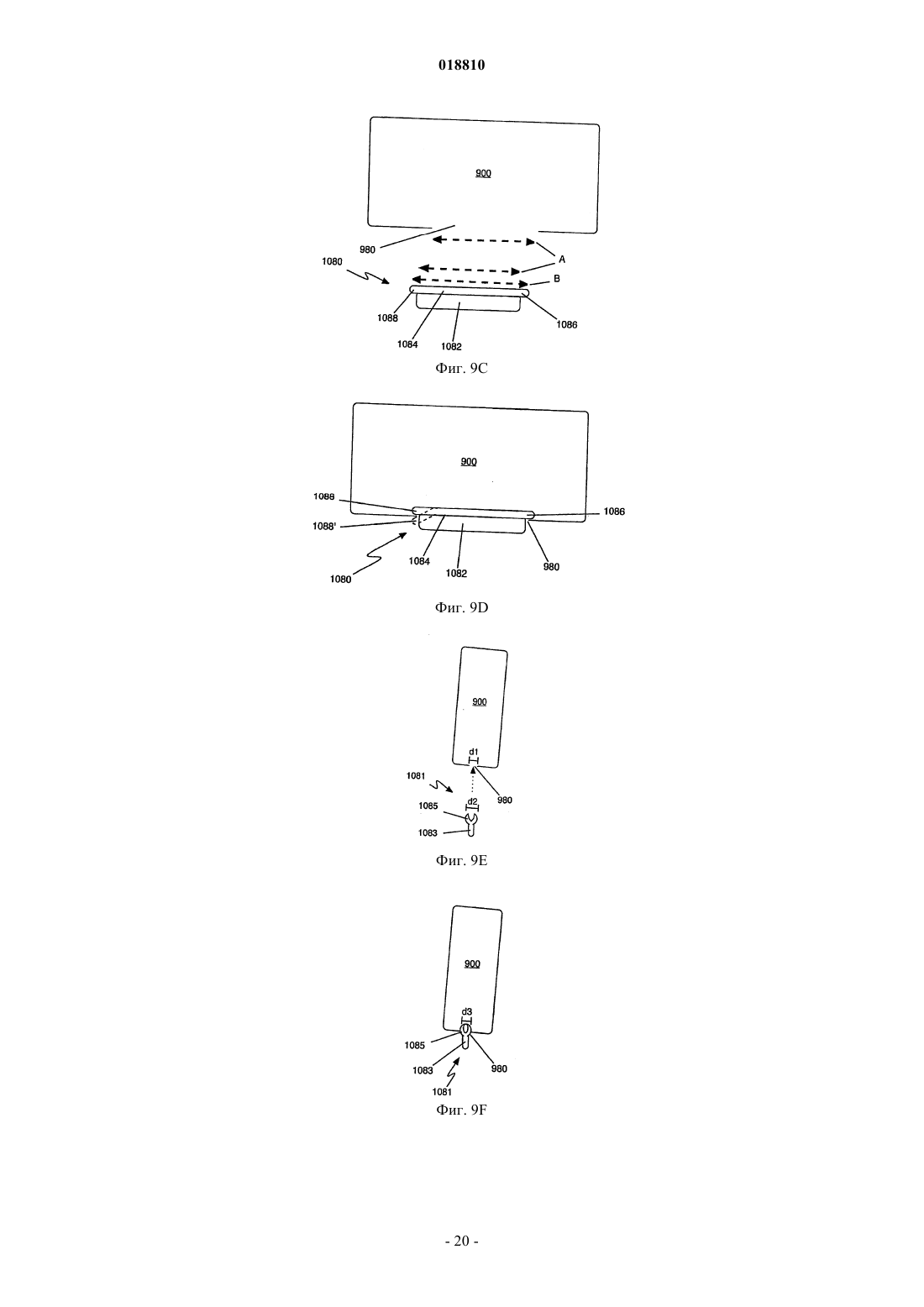

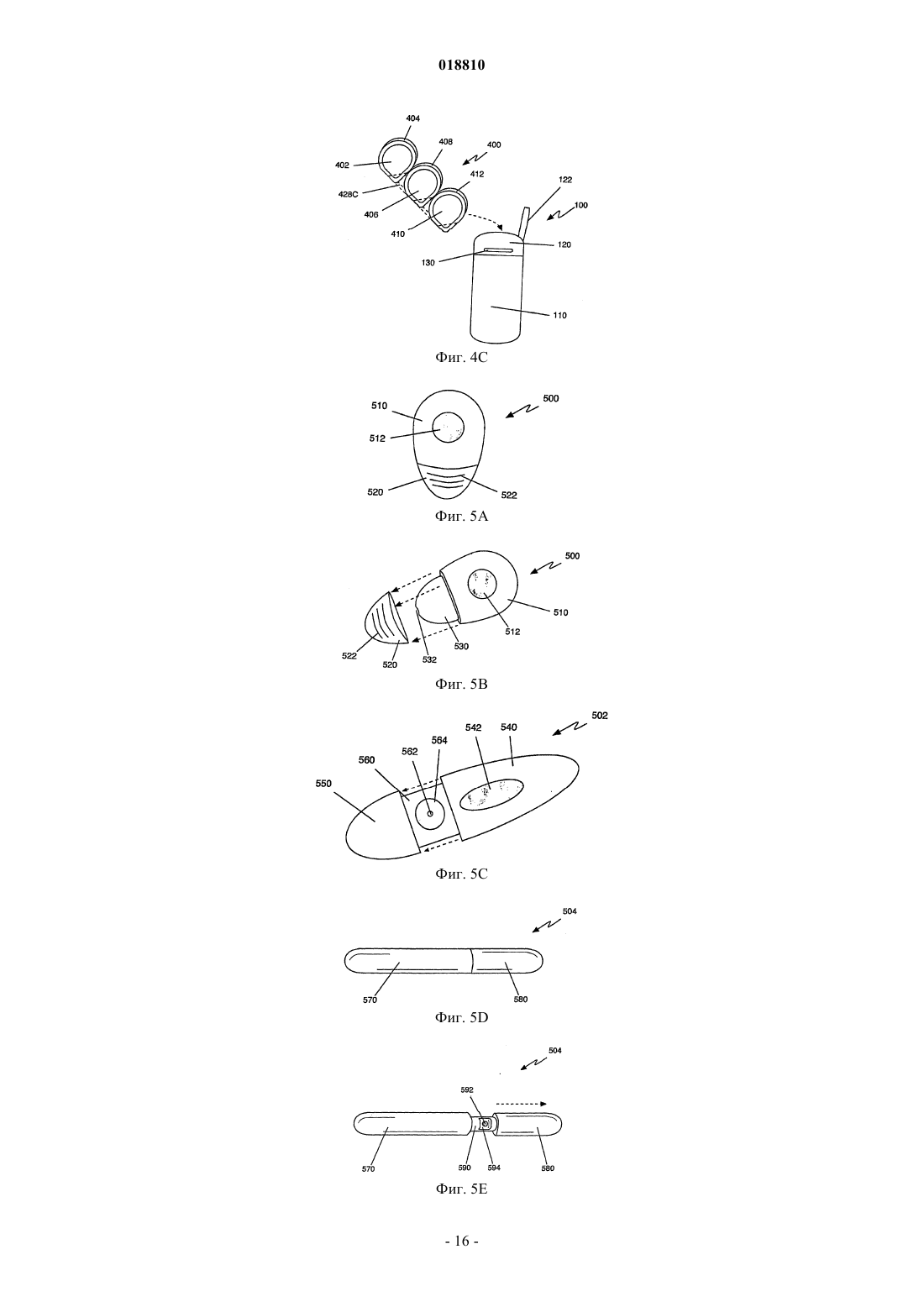

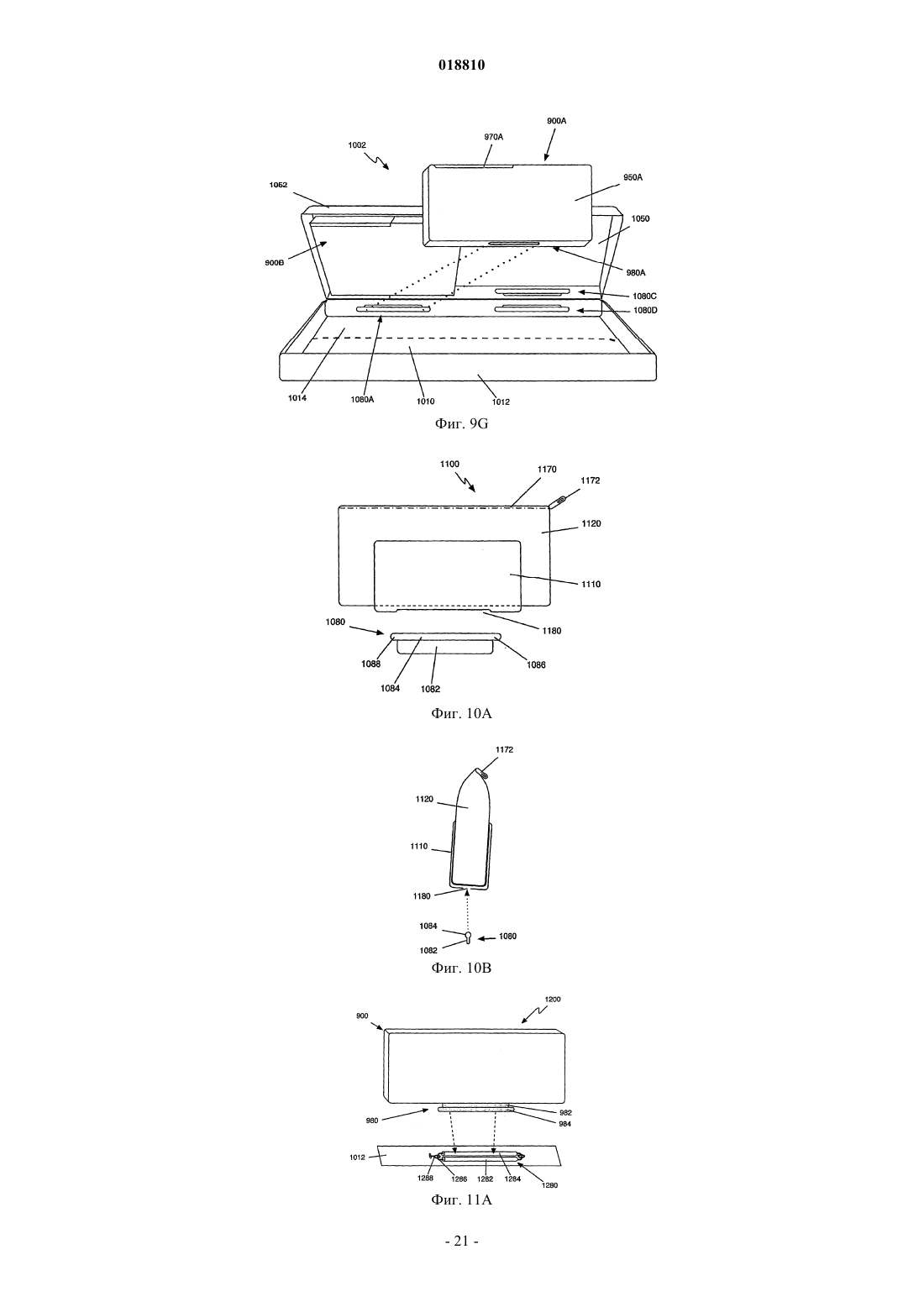

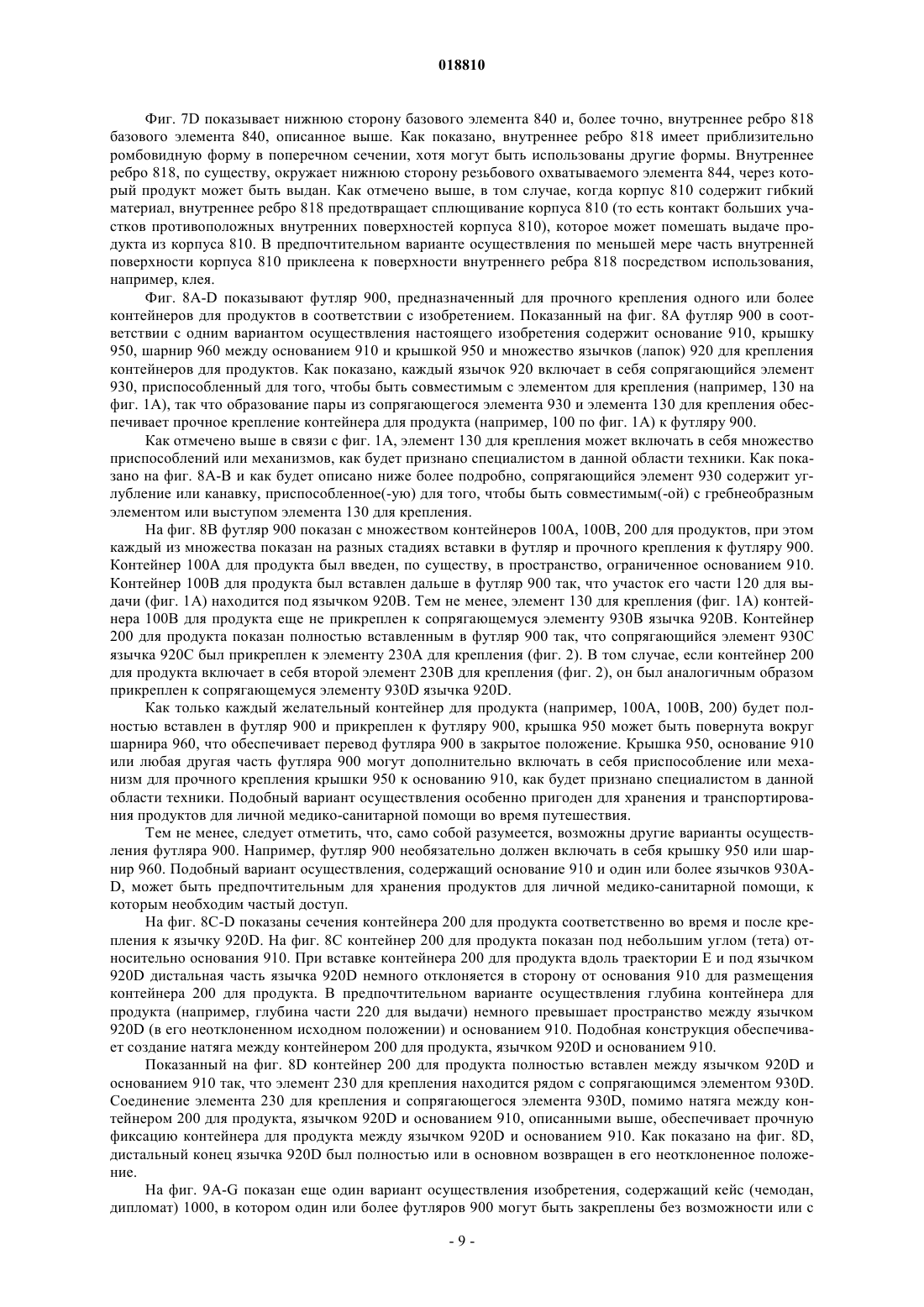

ЗАЩИЩЕННЫЙ ОТ ПРИВЕДЕНИЯ В ДЕЙСТВИЕ ДЕТЬМИ ВЫДАЧНОЙ МЕХАНИЗМ (ВАРИАНТЫ) Кристин, Гупта Арвинд, Ким Стефен,Банерджи Шиладжит, Вал Стефен,Ченг Ларри, Грант Брэдфорд, Бим Эрин, Доскожински Уилльям,Джакетик Роналд, Лал Пратик (US) В соответствии с изобретением разработаны варианты защищенного от приведения в действие детьми выдачного механизма, содержащего закрывающую часть, включающую в себя по меньшей мере один отклоняемый элемент; и базовую часть, включающую в себя по меньшей мере одну канавку, выполненную с возможностью приема по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; при этом закрывающая часть расположена сверху и выполнена с возможностью разъемного соединения с базовой частью; указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента в не отклоннном состоянии расположена внутри указанной по меньшей мере одной канавки и внутри базовой части,когда закрывающая часть соединена с базовой частью; причем базовая часть имеет удлиненное поперечное сечение с противолежащими более длинными сторонами и противолежащими более короткими сторонами; где указанная по меньшей мере одна канавка открыта во внешнюю сторону базовой части; причем канавка имеет вырез, граничащий с указанной по меньшей мере частью указанного по меньшей мере одного отклоняемого элемента внутри канавки для подавления перемещения закрывающей части и, по существу, для предотвращения отделения закрывающей части от базовой части, и указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента в отклоненном состоянии может быть перемещена мимо указанного выреза и удалена из указанной по меньшей мере одной канавки, чтобы переместиться в положение не выше базовой части, так что закрывающая часть частично удалена с базовой части, но остается соединенной с ней. Предпосылки создания изобретения 1. Область техники. Изобретение относится в целом к продуктам для личной медико-санитарной помощи и, более точно, к системе и способу упаковывания, сбыта, хранения и отпуска (выдачи) продуктов для личной медико-санитарной помощи. 2. Предшествующий уровень техники. Продукты для личной медико-санитарной помощи охватывают широкий ряд продуктов, предназначенных для лечения и/или облегчения боли при определенных состояниях здоровья. Продукты для личной медико-санитарной помощи, как правило, применяются отдельным лицом с определенным состоянием здоровья, которое подлежит лечению и/или облегчению. Подобные продукты также могут быть применены человеком, который не является профессионалом в области здравоохранения, таким как родитель или человек, осуществляющий уход за лицом с состоянием здоровья, нуждающимся в лечении. К продуктам для личной медико-санитарной помощи относятся лекарственные препараты для оказания первой помощи, предназначенные для обработки местных ран; средства для полоскания рта; анальгетики для зубов и десен; зубная нить; зубные щетки; средства для освежения дыхания; аэрозоли для освежения дыхания; лекарства для лечения болезней верхних дыхательных путей, включая противозастойные и противоотечные средства, антигистамины, препараты для подавления кашля и лекарства для лечения аллергии, простуды, кашля или облегчения состояния пазух; противохимические средства; растворы для ухода за глазами; антациды; желудочно-кишечные препараты; препараты, устраняющие зуд; перевязочные материалы; средства для ухода за губами; лосьоны; средства для лечения морской болезни(для устранения тошноты, возникающей при езде или в полете); противодиарейные средства; анальгетики; противоаллергические средства; лекарства; дезинфицирующие средства; средства для обтирания; бумажные салфетки; мази с антибиотиками; аэрозоли; средства для местного обезболивания; пластыри для прогрева; составы для возобновления роста волос; противовоспалительные препараты; жевательные резинки (например, содержащие никотин, обеспечивающие отбеливание зубов и т.д.); средства для лечения зависимости от табака и т.д. Современные системы и способы упаковывания, хранения, сбыта, отпуска (выдачи) и использования продуктов для личной медико-санитарной помощи потребителей плохо подходят для пользователей,рассматриваемых как имеющие большую потребность в портативных или переносных средствах для охраны здоровья. Например, типовые системы сбыта (мерчендайзинга), такие как те, которые используются в магазинах по продаже продуктов и лекарств, предусматривают разделение продуктов для личной медико-санитарной помощи в соответствии с видом или симптомом. Например, различные бренды продуктов для лечения боли сгруппированы вместе на полке или в секции, в то время как различные бренды продуктов для лечения заболеваний верхних дыхательных путей отдельно сгруппированы вместе на другой полке или в другой секции. Подобные системы сбыта не идеальны для потребителей, рассматриваемых как имеющие большую потребность в портативных или переносных средствах для охраны здоровья. Потребители с ограниченным временем для покупки и выбора в отношении предметов для личной медико-санитарной помощи могут счесть бесполезным хождение мимо всех полок (стеллажей), по всем секциям или проходам торгового предприятия, чтобы найти и/или получить продукты, которые они хотят или в которых нуждаются. Те люди, которые располагают ограниченным временем, которые часто путешествуют или по иным причинам находятся далеко от дома, или те, кто заранее не планирует свои потребности в средствах для охраны личного здоровья, могут счесть полезным наличие выбранных или основных предметов для личной медико-санитарной помощи, предусмотренных в центральной, локализованной и/или ограниченной зоне. Были сделаны попытки создать устройства, предназначенные для того, чтобы содержать и/или выдавать продукты для личной медико-санитарной помощи, предназначенные для использования во время путешествий. Например, в патенте США 5351818 на имя Daneshvar описана коробка для размещения лекарственных средств в отдельных ячейках в качестве средства, помогающего соблюдать режим дозирования. Однако устройство по патенту на имя Daneshvar имеет ряд недостатков. Во-первых, оно сравнительно большое, что делает его непрактичным для использования во время путешествий. Во-вторых,оно выполнено с возможностью размещения в нем продуктов для личной медико-санитарной помощи,которые имеют только несколько ограниченных форм. В частности, устройство по патенту на имяDaneshvar выполнено с возможностью размещения в нем только твердых продуктов, таких как пилюли и таблетки. В-третьих, продукты для личной медико-санитарной помощи, размещаемые в устройстве по патенту на имя Daneshvar, по-прежнему должны покупаться в типовой упаковке (например, в бутылочках для пилюль и т.д.) и затем должны быть перемещены в устройство. В публикации заявки на патент США 2005/0218031 на имя Murphy описаны сцепляющиеся блоки для хранения, при этом отдельные блоки могут быть отсоединены от большей группы сцепленных блоков и использованы, например, во время путешествий. Однако, как и в случае устройства по патенту на имя Daneshvar, рассмотренного выше, устройство по заявке на имя Murphy не способно обеспечить размещение в нем многих видов продуктов для личной медико-санитарной помощи, таких как жидкости,гели и порошки. Устройство по заявке на имя Murphy также требует приобретения продуктов для личной медико-санитарной помощи в типовой упаковке и последующего перемещения подобных продуктов в устройство. В этой связи существует потребность в системе упаковывания, сбыта, хранения и/или отпуска (выдачи) продуктов для личной медико-санитарной помощи, которые не имеют недостатков известных систем. Сущность изобретения В соответствии с изобретением разработаны устройства для упаковывания и сбыта продуктов для личной медико-санитарной помощи. В соответствии с первым аспектом изобретения разработан защищенный от приведения в действие детьми выдачной механизм, содержащий закрывающую часть, включающую в себя по меньшей мере один отклоняемый элемент; и базовую часть, включающую в себя по меньшей мере одну канавку, выполненную с возможностью приема по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; при этом закрывающая часть расположена сверху и выполнена с возможностью разъемного соединения с базовой частью; указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента в неотклоненном состоянии расположена внутри указанной по меньшей мере одной канавки и внутри базовой части, когда закрывающая часть соединена с базовой частью; причем базовая часть имеет удлиненное поперечное сечение с противолежащими более длинными сторонами и противолежащими более короткими сторонами; где указанная по меньшей мере одна канавка открыта во внешнюю сторону базовой части; причем указанная канавка имеет вырез, граничащий с указанной по меньшей мере частью указанного по меньшей мере одного отклоняемого элемента внутри указанной канавки с целью подавления перемещения закрывающей части и, по существу, для предотвращения отделения закрывающей части от указанной базовой части, и указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента в отклоненном состоянии может быть перемещена мимо указанного выреза и удалена из указанной по меньшей мере одной канавки, чтобы переместиться в положение не выше указанной базовой части, так что указанная закрывающая часть удалена частично с базовой части, но остается соединенной с ней. Предпочтительно базовая часть выполнена с возможностью крепления к контейнеру. Указанная по меньшей мере одна канавка включает в себя участок паза, выполненный с возможностью приема указанной по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; и указанный вырез имеет краевую часть, выполненную, по существу, с возможностью закрепления указанной части указанного по меньшей мере одного отклоняемого элемента внутри указанной по меньшей мере одной канавки. При этом закрывающая часть включает в себя два отклоняемых элемента. Предпочтительно закрывающая часть имеет удлиненное поперечное сечение, соответствующее упомянутому удлиненному поперечному сечению базовой части, позволяющее по меньшей мере одному отклоняемому элементу после выхода из указанной по меньшей мере одной канавки больше не располагаться над указанной базовой частью. При этом указанный по меньшей мере один отклоняемый элемент перемещается внутрь от наружной периферии боковых стенок закрывающей части в положение внутри закрывающей части, когда указанный по меньшей мере один отклоняемый элемент находится в упомянутом отклоненном состоянии. В заявленном механизме указанная по меньшей мере одна канавка образована между наружной стенкой канавки вдоль периферии базовой части и внутренней стенкой канавки, отнесенной в пространстве внутрь от указанной наружной стенки канавки, и открывается к периферии базовой части; и указанный вырез выполнен вдоль одной из указанной наружной стенки канавки и указанной внутренней стенки канавки продолжающимся внутрь в упомянутую по меньшей мере одну канавку с целью блокировать указанную по меньшей мере часть отклоняемого элемента от выхода из указанной по меньшей мере одной канавки. В другом аспекте защищенный от приведения в действие детьми выдачной механизм содержит закрывающую часть, имеющую удлиненное поперечное сечение в закрытом не отклоненном исходном состоянии с противолежащими более длинными сторонами и противолежащими более короткими сторонами по меньшей мере один отклоняемый элемент, расположенный по меньшей мере на одной из упомянутых противолежащих более коротких сторон, и соединительную деталь; базовую часть, имеющую по меньшей мере одну канавку, выполненную с возможностью приема по меньшей мере части указанного отклоняемого элемента, и соединительную деталь, выполненную для соединения с указанной соединительной деталью закрывающей части; при этом указанная соединительная деталь закрывающей части и указанная соединительная деталь базовой части имеют сопрягаемые формы поперечного сечения в соответствующих не отклоннных исходных конфигурациях; закрывающая часть и базовая часть выполнены с возможностью разъемного соединения вместе при сопряжении указанной соединительной детали закрывающей части и указанной соединительной детали базовой части; указанная канавка имеет форму, чтобы препятствовать повороту закрывающей части путем блокирующего перемещения указанного отклоняемого элемента, по существу, предупреждая тем самым отделение закрывающей части от базовой части; и указанная по меньшей мере часть отклоняемого элемента выполнена с возможностью перемещения в отклоненное состояние, в котором указанная по меньшей мере часть отклоняемого элемента перемещается из указанной канавки. В этом варианте закрывающая часть имеет верхнюю поверхность и указанный по меньшей мере,один отклоняемый элемент соединен с закрывающей частью вдоль единственного края, прилегающего к верхней поверхности закрывающей части. Предпочтительно указанный по меньшей мере один отклоняемый элемент образован с помощью прорези на любой указанной стороне. Указанная по меньшей мере одна канавка включает в себя паз, образованный наружной стенкой канавки вдоль периферии базовой части и внутренней стенкой канавки, отнесенной в пространстве внутрь от указанной наружной стенки канавки, и вырез, продолжающийся от одной из указанной наружной стенки канавки и указанной внутренней стенки канавки внутрь в указанный паз; причем указанный паз выполнен с возможностью приема указанной по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; где указанный вырез имеет краевую часть, выполненную с возможностью блокировки указанной по меньшей мере части указанного по меньшей мере одного отклоняемого элемента от выхода из указанного по меньшей мере одного паза, когда указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента находится в не отклоннном состоянии; и в отклоненном состоянии указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента выполнена с возможностью перемещения мимо указанного выреза и из указанного паза. Предпочтительно соединительная деталь закрывающей части и соединительная деталь базовой части являются резьбовыми деталями, по существу, с круглыми поперечными сечениями для вхождения в резьбовое зацепление друг с другом. В еще одном аспекте защищенный от приведения в действие детьми выдачной механизм содержит закрывающую часть, содержащую удлиненное поперечное сечение и продолжающуюся вниз боковую стенку с наружной периферией; и базовую часть, выполненную с возможностью разъемного соединения с закрывающей частью; при этом указанная боковая стенка закрывающей части имеет противолежащие более длинные стороны и противолежащие более короткие стороны; разрыв в указанной боковой стенке закрывающей части между каждой из упомянутых противолежащих более длинных сторон и упомянутых противолежащих более коротких сторон образует отклоняемый элемент, расположенный на каждой из упомянутых более коротких сторон и располагающийся вдоль и на одной линии с указанной наружной периферией закрывающей части с целью образовать упомянутые противолежащие более короткие боковые стенки; причем базовая часть имеет две канавки, каждая из которых выполнена с возможностью приема по меньшей мере части соответствующего одного из упомянутых отклоняемых элементов; упомянутые канавки имеют форму, чтобы препятствовать повороту закрывающей части посредством блокирующего перемещения упомянутых отклоняемых элементов, по существу, предупреждая тем самым отделение закрывающей части от базовой части; и указанная по меньшей мере часть упомянутых отклоняемых элементов выполнена с возможностью перемещения в отклоняемое состояние, в котором указанная по меньшей мере часть упомянутых отклоняемых элементов выполнена с возможностью перемещения из упомянутых канавок. При этом отклоняемые элементы перемещаются внутрь от указанной наружной периферии упомянутых боковых стенок закрывающей части, когда указанная по меньшей мере часть отклоняемых элементов находится в упомянутом отклоненном состоянии. Закрывающая часть имеет верхнюю поверхность и указанный по меньшей мере один отклоняемый элемент соединен с закрывающей частью вдоль единственного края, прилегающего к верхней поверхности закрывающей части. В еще одном варианте защищенный от приведения в действие детьми выдачной механизм содержит закрывающую часть, имеющую верхнюю поверхность, нижний край, противоположный указанной верхней поверхности, и боковые стенки с наружной периферией, продолжающейся вокруг всей периферии закрывающей части, и базовую часть, имеющую обращенную вверх верхнюю поверхность, по меньшей мере одну канавку, продолжающуюся вниз в упомянутую верхнюю поверхность базовой части, и наружную периферию,продолжающуюся вокруг всей периферии базовой части и находящуюся на одной линии и сопрягающуюся с указанной наружной периферией закрывающей части; при этом закрывающая часть и базовая часть выполнены с возможностью их разъемного соединения; закрывающая часть имеет по меньшей мере один отклоняемый элемент, располагающийся вдоль и на одной линии с указанной наружной периферией упомянутых боковых стенок закрывающей части,чтобы образовать, по меньшей мере, участок упомянутых противолежащих боковых стенок закрывающей части, и имеющий свободный конец, продолжающийся вниз ниже указанного нижнего края закры-3 018810 вающей части; причем, когда закрывающая часть соединена с базовой частью, указанный нижний край закрывающей части находится непосредственно над и рядом с указанной верхней поверхностью базовой части, и свободный конец указанного по меньшей мере одного отклоняемого элемента продолжается вниз в упомянутую по меньшей мере одну канавку в базовой части и под упомянутую верхнюю поверхность базовой части, чтобы быть спрятанным с поля зрения под указанной верхней поверхностью базовой части; при этом указанная канавка имеет форму, позволяющую препятствовать повороту закрывающей части посредством блокирующего перемещения указанного свободного конца указанного по меньшей мере одного отклоняемого элемента, по существу, предупреждая тем самым отделение закрывающей части от базовой части. Причем только участок закрывающей части внутри указанной по меньшей мере одной канавки является указанным свободным концом указанного по меньшей мере одного отклоняемого элемента. Указанная по меньшей мере одна канавка включает в себя паз, образованный наружной стенкой канавки вдоль периферии базовой части и внутренней стенкой канавки, отнесенной в пространстве внутрь от указанной наружной стенки канавки, и вырез, продолжающийся от одной из наружной стенки канавки и внутренней стенки канавки внутрь в указанный паз; где паз выполнен с возможностью приема свободного конца указанного по меньшей мере одного отклоняемого элемента; причем вырез имеет краевую часть, выполненный с возможностью блокировки указанного свободного конца указанного по меньшей мере одного отклоняемого элемента от выхода из указанного паза, когда свободный конец указанного по меньшей мере одного отклоняемого элемента находится в не отклоннном состоянии; и в отклоненном состоянии, указанный свободный конец указанного по меньшей мере одного отклоняемого элемента выполнен с возможностью перемещения мимо указанного выреза и из указанного паза. Предпочтительно указанный по меньшей мере один отклоняемый элемент соединен с закрывающей частью вдоль единственного края, прилегающего к указанной верхней поверхности закрывающей части; и перемещается внутрь от указанной наружной периферии упомянутых боковых стенок закрывающей части и в положение внутри закрывающей части, когда указанный по меньшей мере один отклоняемый элемент находится в упомянутом отклоненном состоянии. В другом аспекте обеспечивается защищенный от приведения в действие детьми выдачной механизм, содержащий закрывающую часть, имеющую, в закрытом, не отклоненном исходном положении удлиненное поперечное сечение с противолежащими более длинными сторонами и противолежащими более короткими сторонами, и продолжающуюся вниз боковую стенку с наружной периферией; и базовую часть, имеющую удлиненное поперечное сечение с противолежащими более длинными сторонами и противолежащими более короткими сторонами, соответствующее упомянутому удлиненному поперечному сечению закрывающей части; при этом закрывающая часть выполнена с возможностью разъемного соединения с базовой частью; упомянутое удлиненное поперечное сечение закрывающей части сопрягается с указанным удлиненным поперечным сечением базовой части, когда закрывающая часть закрыта на базовой части в не отклоненном исходном положении; закрывающая часть имеет по меньшей мере один отклоняемый элемент вдоль одной из упомянутых более коротких сторон, при этом базовая часть имеет по меньшей мере одну канавку, выполненную с возможностью приема по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; указанная по меньшей мере одна канавка выполнена с формой, позволяющей препятствовать повороту закрывающей части посредством блокирующего перемещения указанного по меньшей мере одного отклоняемого элемента; по существу, предупреждая тем самым отделение закрывающей части от базовой части; указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента выполнена с возможностью перемещения в отклоняемое состояние, в котором указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента перемещается из указанной по меньшей мере одной канавки. Предпочтительно указанная по меньшей мере одна канавка обеспечивает принудительную блокировку, предупреждающую поворот закрывающей части по отношению к базовой части, когда указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента находится внутри канавки. Варианты осуществления настоящего изобретения предназначены для решения проблем, описанных здесь, и других нерассмотренных проблем, которые могут быть выявлены специалистом в данной области техники. Краткое описание чертежей Эти и другие признаки данного изобретения можно будет более легко понять из нижеприведенного подробного описания различных аспектов изобретения, рассматриваемого совместно с сопровождающими чертежами, которые показывают различные варианты осуществления изобретения, в которых фиг. 1 А-С показывают иллюстративный контейнер для продукта в соответствии с изобретением; фиг. 2 - альтернативный контейнер для продукта в соответствии с изобретением; фиг. 3 А-В - альтернативный контейнер для продукта в соответствии с изобретением; фиг. 4 А-С - иллюстративный контейнер для продукта в соответствии с изобретением, предназначенный для хранения и выдачи отдельных доз жидкости или лосьона; фиг. 5 А-Е - иллюстративные контейнеры для продуктов в соответствии с изобретением, предназначенные для хранения и выдачи жидкости; фиг. 6 А-С - иллюстративный контейнер для продукта в соответствии с изобретением, предназначенный для хранения и выдачи жидкости в виде аэрозоля; фиг. 7 А-D - выдачной механизм в соответствии с изобретением; фиг. 8 А-D - иллюстративный футляр для контейнеров для продуктов в соответствии с изобретением; фиг. 9 А-G - различные виды кейсов (чемоданов) и механизмов крепления для хранения футляров с контейнерами для продуктов в соответствии с изобретением; фиг. 10 А-В - иллюстративное гибкое устройство для хранения в соответствии с изобретением; фиг. 11 А-D - показывают альтернативные механизмы крепления для кейсов и футляров для контейнеров для продуктов в соответствии с изобретением. Следует отметить, что чертежи изобретения выполнены не в масштабе. Чертежи предназначены для иллюстрации только типовых особенностей изобретения, и поэтому их не следует рассматривать как ограничивающие объем изобретения. На чертежах аналогичные номера обозначают аналогичные элементы. Подробное описание Как указано выше, в соответствии с изобретением разработаны система и способ упаковывания,сбыта, хранения и отпуска (выдачи) продуктов для охраны личного здоровья. Фиг. 1 А-С показывают виды спереди и сбоку иллюстративного варианта осуществления контейнера 100 для продукта в соответствии с изобретением. Показанный на фиг. 1 А контейнер 100 для продукта включает в себя корпус 110, часть 120 для выдачи и элемент 130 для крепления. Корпус 110 может быть выполнен из множества материалов в зависимости от продукта для личной медико-санитарной помощи,который он должен содержать. Например, корпус 110 может содержать твердый материал в том случае,когда контейнер 100 для продукта должен вмещать пилюли, таблетки, капсулы, порошки или другие продукты для медико-санитарной помощи, требующие незначительного манипулирования или не требующие никакого манипулирования корпусом 110 для выдачи. Альтернативно, корпус 110 может содержать гибкий материал в том случае, когда контейнер для продукта должен содержать жидкость, гель или другой продукт для медико-санитарной помощи, выдача которого может потребовать манипулирования корпусом 110 (например, сдавливания корпуса 110) . Как показано, часть 120 для выдачи включает в себя крышку 122 (фиг. 1 В) для герметичного закрытия отверстия 124 (фиг. 1 С), предназначенного для выдачи продукта для личной медико-санитарной помощи из корпуса 110. Устройства, отличные от крышки 122, могут быть использованы аналогичным образом, как будет понятно для специалиста в данной области техники. Иллюстративные устройства включают в себя, например, подвижные механизмы, механизмы с нажимными кнопками, сотрясательные(встряхивающие) механизмы, навинчивающиеся колпачки и т.д. Элемент 130 для крепления показан в виде гребнеобразного элемента или выступа на наружной поверхности части 120 для выдачи. Как будет разъяснено ниже более подробно, элемент 130 для крепления создает возможность крепления контейнера 100 для продукта к сопрягающемуся элементу футляра (непоказанного). Соответственно, множество других элементов для крепления может быть использовано. Иллюстративные элементы для крепления включают в себя, например, защелки, пряжки, магниты, крючки и петли, шпунты и гребни, клеи и т.д. Несмотря на то что элемент 130 для крепления показан на наружной поверхности части 120 для выдачи, он может быть расположен где-либо в другом месте на контейнере 100 для продукта, например, на наружной поверхности корпуса 110. Наконец, несмотря на то что контейнер 100 для продукта показан как имеющий, по существу, прямоугольную форму, он может иметь множество форм, как будет понятно для специалиста в данной области техники. Тем не менее, любая подобная форма не должна мешать простой транспортировке контейнера для продукта, например, в кармане пользователя. На фиг. 2 и 3 А-В показаны альтернативные варианты осуществления контейнеров для продуктов в соответствии с настоящим изобретением. Показанный на фиг. 2 контейнер 200 для продукта имеет большую ширину, чем контейнер 100 для продукта по фиг. 1 А-С. Предпочтительно каждый альтернативный вариант осуществления контейнеров для продуктов в соответствии с настоящим изобретением выполнен с такими размерами, которые кратны размерам другого из альтернативных вариантов осуществления, составляют целое число размеров другого из альтернативных вариантов осуществления, или представляют собой оба указанных варианта. Например, ширина контейнера 200 для продукта по фиг. 2 приблизительно в два раза больше ширины контейнера 100 для продукта по фиг. 1 А-С. Соответственно,ширина контейнера 100 для продукта по фиг. 1 А-С составляет приблизительно половину ширины кон-5 018810 тейнера 200 для продукта по фиг. 2. Альтернативно, возможные варианты осуществления контейнера для продукта в соответствии с настоящим изобретением могут иметь, по существу, один и тот же размер. Как будет разъяснено ниже более подробно, любые из данных конструкций обеспечивают возможность использования множества альтернативных вариантов осуществления контейнера для продукта в соответствии с изобретением в комбинации с футляром для крепления подобных контейнеров для продуктов. Как и в альтернативном варианте осуществления по фиг. 1 А-С, контейнер 200 для продукта по фиг. 2 включает в себя корпус 210, часть 220 для выдачи и элемент 230 А для крепления. В том случае, когда контейнер 200 для продукта выполнен с размерами, кратными размерам альтернативного варианта осуществления, если требуется, могут быть включены дополнительные элементы 230 В для крепления (показаны пунктиром), так что каждый элемент 230 А, 230 В для крепления расположен, по существу, на таком расстоянии (от соседнего элемента для крепления), на каком он был бы расположен в альтернативном варианте осуществления с размером, превышающим соответствующий размер в целое число раз. Например, элементы 230 А, 230 В для крепления расположены на таком расстоянии друг от друга, на каком они были бы, по существу, расположены, если бы каждый из них был расположен на одном из пары контейнеров 100 для продуктов по фиг. 1 А-С при размещении каждого контейнера 100 для продукта рядом с другим. На фиг. 3 А-В показаны соответственно виды спереди и сбоку еще одного альтернативного варианта осуществления контейнера 300 для продукта в соответствии с изобретением. Корпус 310 контейнера 300 для продукта содержит гибкий материал, так что корпус 310 может быть сдавлен или могут быть осуществлены манипуляции с ним иным образом для извлечения его содержимого. Как показано, корпус 310 включает в себя сужающиеся концевые части 314, 316 и расширенную центральную часть 312, хотя другие конструкции пригодны аналогичным образом. В том случае, когда корпус 310 содержит гибкий материал и часть 320 для выдачи содержит жесткий материал, может быть желательно включить кольцевой элемент 340 между корпусом 310 и частью 320 для выдачи. Таким образом, вместо крепления части 320 для выдачи непосредственно к корпусу 310 корпус 310 может быть прочно прикреплен (например, посредством клея, термосварки и т.д.) к кольцевому элементу 340. В этом случае часть 320 для выдачи может быть прикреплена без возможности отсоединения или с возможностью отсоединения к кольцевому элементу 340. Такая конструкция может быть удобной при заполнении корпуса 310 таким продуктом для личной медико-санитарной помощи, как гель или лосьон, перед креплением части 320 для выдачи. Как показано на фиг. 3 А, корпус 310 может иметь большую ширину, чем часть 320 для выдачи. Подобная конструкция может быть желательной, например, в том случае, когда корпус 310 содержит сравнительно большое количество продукта для личной медико-санитарной помощи, который требует только сравнительно небольшого выдачного механизма. На фиг. 4 А-С показано выдачное устройство 400 для хранения и выдачи единичных доз продукта для личной медико-санитарной помощи, такого как жидкость или лосьон. Как показано на фиг. 4 А-В,каждое выдачное устройство 400 содержит одну или более "ячеек" (отсеков) 402, 404, 406, 408, 410, 412. Предпочтительно предусмотрено множество ячеек, при этом отдельные ячейки соединены так, как показано на фиг. 4 А. Каждая ячейка содержит резервуар 424, окружная периферия которого окружена кольцом 422. Для того, чтобы способствовать легкому извлечению продукта из резервуара 424, кольцо 422 и резервуар 424 включают в себя перфорацию 426. Как будет понятно для специалиста в данной области техники, перфорация 426 позволяет пользователю разорвать кольцо 422 и открыть резервуар 424. После открытия содержимое резервуара 424 может быть извлечено, например, посредством сдавливания резервуара 424. Выдачное устройство 400 включает в себя множество других перфораций 428 А, 428 В, 428 С. Горизонтальные перфорации 428 А, 428 В позволяют пользователю удалить пары ячеек, например, после их опорожнения. Кроме того, вертикальная перфорация 428 С позволяет пользователю удалить отдельные ячейки при использовании ее совместно с горизонтальной перфорацией 428 А, 428 В. Как показано на фиг. 4 С, выдачное устройство 400 может храниться в контейнере 100 для продукта,таком как контейнер по фиг. 1 А-С, посредством сгибания выдачного устройства 400 вдоль вертикальной перфорации 428 С. Как будет разъяснено ниже, подобное хранение выдачного устройства 400 обеспечивает возможность его хранения и перемещения внутри футляра, приспособленного для крепления одного или более контейнеров для продуктов. На фиг. 5 А-Е показаны различные виды альтернативных вариантов осуществления устройства для выдачи жидкости в соответствии с изобретением. На фиг. 5 А-В показан первый вариант осуществления устройства 500 для выдачи жидкости, содержащий гибкий корпус 510, предназначенный для хранения жидкости, среднерасположенную деталь 530, имеющую отверстие 532, выпуклый элемент 512, предназначенный для того, чтобы способствовать выдавливанию жидкости, находящейся внутри корпуса 510,через отверстие 532, и колпачок 520. Выпуклый элемент 512 показан в виде углубления в поверхности корпуса 510, которое помогает пользователю надлежащим образом разместить его или ее палец или большой палец при выдаче жидкости. Выпуклый элемент 512 может аналогичным образом представлять собой выступающую часть поверхности корпуса 510 или может просто представлять собой метку на по-6 018810 верхности корпуса 510. Как отмечено выше, корпус 510 является достаточно гибким, так что он может быть сдавлен или может быть осуществлено манипулирование им иным образом для выдавливания жидкости из корпуса 510 через отверстие 532. Как показано на фиг. 5 А-В, колпачок 520 выполнен с возможностью отделения его от остальной части выдачного устройства 500. Предпочтительно колпачок 520 может быть с возможностью отсоединения прикреплен к корпусу 510 и/или к среднерасположенной детали 530 посредством соединения с натягом, хотя другие механизмы также возможны, как будет понятно для специалиста в данной области техники. Для облегчения снятия колпачка 520 наружная поверхность может включать в себя гребнеобразные выступы 522 или аналогичные конструктивные элементы, предназначенные для того, чтобы способствовать захвату колпачка 520 пользователем. Когда колпачок 520 находится на месте, он предпочтительно, по существу, предотвращает выдачу жидкости через отверстие 532. Например, механизм присоединения колпачка 520 к корпусу 510 и/или к среднерасположенной детали 530 предпочтительно является в достаточной степени воздухонепроницаемым, так что любое сдавливание выпуклого элемента 512, когда колпачок 520 находится на месте, приведет к увеличению давления внутри колпачка 520, достаточному для предотвращения выдачи жидкости из корпуса 510. Возможны другие механизмы предотвращения выдачи жидкости, такие как пробка (непоказанная) на внутренней поверхности колпачка 520, приспособленная для вставки в отверстие 532, когда колпачок 520 находится на месте. Выдачное устройство 500 может быть использовано для хранения и выдачи любого продукта для личной медико-санитарной помощи, имеющего сравнительно низкую вязкость, так что продукт выдается, по существу, в виде капель или струи. Глазные капли и солевые растворы особенно хорошо подходят для хранения и выдачи посредством выдачного механизма 500. На фиг. 5 С показано альтернативное устройство 502 для выдачи жидкости. В отличие от варианта осуществления по фиг. 5 А-В, выдачное устройство 502 включает в себя прикрепленный без возможности отсоединения, но выполненный с возможностью перемещения колпачок 550. То есть колпачок 550 выполнен без возможности полного отсоединения его, но он может быть смещен посредством скольжения от корпуса 540, чтобы открыть среднерасположенную деталь 560 и отверстие 562. После открытия жидкость, находящаяся внутри корпуса 540, может быть выдавлена через отверстие 562 посредством сдавливания выпуклого элемента 542. Выдачное устройство 502 особенно хорошо подходит для выдачи глазных капель и солевых растворов. После сдвигания колпачка 550, чтобы открыть среднерасположенную деталь 560 и отверстие 562, колпачку 550 может быть придана устойчивость или стабильное положение на переносице носа пользователя при выпуске глазных капель или солевого раствора в глаз пользователя. Подобная конструкция существенно повышает точность выдачи по сравнению с известными выдачными устройствами, которые не позволяют пользователю придать равновесие или устойчивость устройству подобным образом. Среднерасположенная деталь 560 может дополнительно содержать кольцо 564 вокруг отверстия 562, пригодное для того, чтобы помочь пользователю нацелить отверстие 562 на его или ее глаз. На фиг. 5D-Е показан еще один альтернативный вариант осуществления устройства 504 для выдачи жидкости в соответствии с изобретением. Выдачное устройство 504 имеет удлиненную, трубообразную форму, содержащую резервуар/баллон 570 и ручку 580. На фиг. 5D выдачное устройство 504 показано в его закрытом положении, при котором ручка 580 и резервуар/баллон 570 упираются друг в друга. На фиг. 5 Е выдачное устройство 504 показано в его открытом положении, при котором ручка 580 выдвинута в сторону от резервуара/баллона 570, чтобы открыть среднерасположенную деталь 590. Как и в вариантах осуществления по фиг. 5 А-С, среднерасположенная деталь 590 имеет отверстие 592. Для того чтобы обеспечить возможность плавного смещения ручки 580 по среднерасположенной детали 590, отверстие 592 расположено в выемке 594 в среднерасположенной детали 590. При открытом положении пользователь может обеспечить выдачу содержимого резервуара/баллона 570 через отверстие 592 посредством сдавливания резервуара/баллона 570. Как и выше на фиг. 4 С, одно или более выдачных устройств 500, 502, 504 по фиг. 5 А-Е могут храниться в контейнере 100 для продукта, таком как контейнер для продукта по фиг. 1 А-С. Подобное хранение выдачных устройств 500, 502, 504 создает возможность их хранения и транспортировки внутри футляра, приспособленного для крепления одного или более контейнеров для продуктов, как будет подробно описано ниже. Фиг. 6 А-С показывают устройство 600 для выдачи жидкости, предназначенное для хранения и выдачи продукта для личной медико-санитарной помощи в виде струи или тумана. Выдачное устройство 600 включает в себя корпус 610, включающий в себя канал 622, отверстие 620, посредством которого пользователь может установить палец или большой палец, плунжер 640 и отверстие 624. Подробно раскрытый механизм выдачи выдачного устройства 600 описан в публикации заявки на патент США 20060032867, поданной 02 июня 2005, которая настоящим включена в данную заявку путем ссылки. При кратком рассмотрении следует указать, что фиг. 6 А показывает выдачное устройство 600 в его состоянии бездействия. Плунжер 640 находится в его поднятом положении, и отверстие 624 (показанное пунктиром) расположено над каналом 622. В подобном состоянии жидкость не выдается из устройства 600. На фиг. 6 В устройство 600 показано в его рабочем состоянии. Плунжер 640 находится в его опущенном(вдавленном) положении, и отверстие 624 "опущено" до положения в пределах канала 622, что создает возможность выдачи жидкости, находящейся внутри корпуса 610, через отверстие 624. Фиг. 6 С показывает частичный вид сбоку выдачного устройства 600 в его состоянии бездействия. В отличие от устройств, описанных в публикации заявки на патент США 20060032867, выдачное устройство 600 включает в себя элементы 630 для крепления, аналогичные элементам для крепления контейнера 100 для продукта (фиг. 1 А-С). По существу, как подробно будет описано ниже, выдачное устройство 600 может храниться и транспортироваться внутри футляра, приспособленного для крепления одного или более контейнеров для продуктов или выдачных устройств. На фиг. 7 А-С показан защищенный от приведения в действие детьми выдачной механизм 800 в соответствии с изобретением. Как будет описано ниже, подобный защищенный от приведения в действие детьми, выдачной механизм может быть включен в контейнер для продукта (например, контейнер 100 по фиг. 1 А-С) в том случае, когда доступ к продукту для медико-санитарной помощи должен быть ограничен, например, вследствие его токсичности. На фиг. 7 А-D показан защищенный от приведения в действие детьми выдачной механизм 800, содержащий закрывающий элемент 820 и базовый элемент 840. На фиг. 7 А-В выдачной механизм 800 показан на корпусе 810 контейнера для продукта, таком как корпус по фиг. 3 А-В (то есть гибкий корпус),хотя выдачной механизм 800 может быть использован с любым контейнером для продукта, имеющим любой тип корпуса. Как будет разъяснено ниже более подробно, в том случае, когда корпус 810 содержит гибкий материал, внутреннее ребро 818 базового элемента выступает в корпус 810, в результате чего предотвращается сплющивание корпуса 810 и гарантируется то, что содержимое корпуса 810 может быть выдано. Предпочтительно выдачной механизм 800 включает в себя элемент 830 для крепления, обеспечивающий возможность хранения и транспортирования контейнера для продукта, к которому он прикреплен, внутри футляра, приспособленного для крепления одного или более контейнеров для продуктов или выдачных устройств. Как показано на фиг. 7 А-С, закрывающий элемент 820 включает в себя резьбовой охватывающий элемент 824, приспособленный для приема соответствующего резьбового охватываемого элемента 844,предусмотренного в базовом элементе 840. Альтернативно, закрывающий элемент 820 может включать в себя резьбовой охватываемый элемент, и базовый элемент 840 может включать в себя резьбовой охватывающий элемент. Другие механизмы для соединения закрывающего элемента 820 и базового элемента 840 и предотвращения потери содержимого контейнера будут очевидны для специалиста в данной области техники. Закрывающий элемент 820 включает в себя по меньшей мере один отклоняемый элемент 822. Отклоняемый элемент 822 присоединен к закрывающему элементу 820 вдоль одного края (то есть рядом с верхней поверхностью закрывающего элемента 820). По существу, отклоненные части отклоняемого элемента 822 смещаются во внутреннюю зону закрывающего элемента 820. То есть при приложении усилия к отклоняемому элементу 822 вдоль траектории С (фиг. 7 А, 7 С) отклоняемый элемент 822 смещается внутрь в закрывающий элемент 820, при этом части отклоняемого элемента 822, расположенные дальше от места его прикрепления к закрывающему элементу 820, смещаются дальше в закрывающий элемент 820, чем части отклоняемого элемента 822, расположенные ближе к месту его прикрепления. Закрывающий элемент 820 и базовый элемент 840 вместе образуют защищенный от приведения в действие детьми механизм. Как можно видеть на фиг. 7 А и 7 С, свободный конец 826 отклоняемого элемента 822 проходит ниже нижнего края закрывающего элемента 820 и входит в паз 842 базового элемента 840. По существу, в его неотклоненном состоянии отклоняемый элемент 822 удерживается в пазе 842,что обеспечивает предотвращение отвинчивания закрывающего элемента 820 от базового элемента 840. Тем не менее, при приложении усилия к отклоняемому элементу 822 (например, вдоль траектории С) отклоняемый элемент 822 и, в частности, свободный конец 826 могут быть удалены из паза 842 при отвинчивании закрывающего элемента 820 от базового элемента 840. Фиг. 7 С показывает препятствующие приведению в действие детьми элементы закрывающего элемента 820 и базового элемента 840 более подробно. В своем неотклоненном состоянии отклоняемый элемент 822, включая его свободный конец 826, расположен вдоль периферии закрывающего элемента 820. Тем не менее, при приложении усилия вдоль траектории С отклоняемый элемент 822 и его свободный конец 826перемещаются внутрь в положения, обозначенные соответственно 822' и 826', внутри закрывающего элемента 820. Как также показано на фиг. 7 С, паз 842 базового элемента 840 приспособлен для ограничения перемещения закрывающего элемента 820 в том случае, когда отклоняемый элемент 822 находится в его неотклоненном состоянии, и для обеспечения возможности перемещения (то есть отвинчивания) закрывающего элемента 820 в том случае, когда отклоняемый элемент 822 находится в его отклоненном состоянии (то есть в положении 822'). Более точно, в том случае, когда отклоняемый элемент 822 находится в его неотклоненном состоянии, свободный конец 826, по существу, удерживается внутри паза 842 посредством выреза 846. Однако при приложении усилия вдоль траектории С отклоненный свободный конец 826' больше не удерживается посредством выреза 846, и закрывающий элемент 820 может быть отвинчен от базового элемента 840 при приложении поворачивающей силы вдоль траектории D. Фиг. 7D показывает нижнюю сторону базового элемента 840 и, более точно, внутреннее ребро 818 базового элемента 840, описанное выше. Как показано, внутреннее ребро 818 имеет приблизительно ромбовидную форму в поперечном сечении, хотя могут быть использованы другие формы. Внутреннее ребро 818, по существу, окружает нижнюю сторону резьбового охватываемого элемента 844, через который продукт может быть выдан. Как отмечено выше, в том случае, когда корпус 810 содержит гибкий материал, внутреннее ребро 818 предотвращает сплющивание корпуса 810 (то есть контакт больших участков противоположных внутренних поверхностей корпуса 810), которое может помешать выдаче продукта из корпуса 810. В предпочтительном варианте осуществления по меньшей мере часть внутренней поверхности корпуса 810 приклеена к поверхности внутреннего ребра 818 посредством использования,например, клея. Фиг. 8A-D показывают футляр 900, предназначенный для прочного крепления одного или более контейнеров для продуктов в соответствии с изобретением. Показанный на фиг. 8 А футляр 900 в соответствии с одним вариантом осуществления настоящего изобретения содержит основание 910, крышку 950, шарнир 960 между основанием 910 и крышкой 950 и множество язычков (лапок) 920 для крепления контейнеров для продуктов. Как показано, каждый язычок 920 включает в себя сопрягающийся элемент 930, приспособленный для того, чтобы быть совместимым с элементом для крепления (например, 130 на фиг. 1 А), так что образование пары из сопрягающегося элемента 930 и элемента 130 для крепления обеспечивает прочное крепление контейнера для продукта (например, 100 по фиг. 1 А) к футляру 900. Как отмечено выше в связи с фиг. 1 А, элемент 130 для крепления может включать в себя множество приспособлений или механизмов, как будет признано специалистом в данной области техники. Как показано на фиг. 8 А-В и как будет описано ниже более подробно, сопрягающийся элемент 930 содержит углубление или канавку, приспособленное(-ую) для того, чтобы быть совместимым(-ой) с гребнеобразным элементом или выступом элемента 130 для крепления. На фиг. 8 В футляр 900 показан с множеством контейнеров 100 А, 100 В, 200 для продуктов, при этом каждый из множества показан на разных стадиях вставки в футляр и прочного крепления к футляру 900. Контейнер 100 А для продукта был введен, по существу, в пространство, ограниченное основанием 910. Контейнер 100 В для продукта был вставлен дальше в футляр 900 так, что участок его части 120 для выдачи (фиг. 1 А) находится под язычком 920 В. Тем не менее, элемент 130 для крепления (фиг. 1 А) контейнера 100 В для продукта еще не прикреплен к сопрягающемуся элементу 930 В язычка 920 В. Контейнер 200 для продукта показан полностью вставленным в футляр 900 так, что сопрягающийся элемент 930 С язычка 920 С был прикреплен к элементу 230 А для крепления (фиг. 2). В том случае, если контейнер 200 для продукта включает в себя второй элемент 230 В для крепления (фиг. 2), он был аналогичным образом прикреплен к сопрягающемуся элементу 930D язычка 920D. Как только каждый желательный контейнер для продукта (например, 100 А, 100 В, 200) будет полностью вставлен в футляр 900 и прикреплен к футляру 900, крышка 950 может быть повернута вокруг шарнира 960, что обеспечивает перевод футляра 900 в закрытое положение. Крышка 950, основание 910 или любая другая часть футляра 900 могут дополнительно включать в себя приспособление или механизм для прочного крепления крышки 950 к основанию 910, как будет признано специалистом в данной области техники. Подобный вариант осуществления особенно пригоден для хранения и транспортирования продуктов для личной медико-санитарной помощи во время путешествия. Тем не менее, следует отметить, что, само собой разумеется, возможны другие варианты осуществления футляра 900. Например, футляр 900 необязательно должен включать в себя крышку 950 или шарнир 960. Подобный вариант осуществления, содержащий основание 910 и один или более язычков 930AD, может быть предпочтительным для хранения продуктов для личной медико-санитарной помощи, к которым необходим частый доступ. На фиг. 8 С-D показаны сечения контейнера 200 для продукта соответственно во время и после крепления к язычку 920D. На фиг. 8 С контейнер 200 для продукта показан под небольшим углом (тета) относительно основания 910. При вставке контейнера 200 для продукта вдоль траектории Е и под язычком 920D дистальная часть язычка 920D немного отклоняется в сторону от основания 910 для размещения контейнера 200 для продукта. В предпочтительном варианте осуществления глубина контейнера для продукта (например, глубина части 220 для выдачи) немного превышает пространство между язычком 920D (в его неотклоненном исходном положении) и основанием 910. Подобная конструкция обеспечивает создание натяга между контейнером 200 для продукта, язычком 920D и основанием 910. Показанный на фиг. 8D контейнер 200 для продукта полностью вставлен между язычком 920D и основанием 910 так, что элемент 230 для крепления находится рядом с сопрягающимся элементом 930D. Соединение элемента 230 для крепления и сопрягающегося элемента 930D, помимо натяга между контейнером 200 для продукта, язычком 920D и основанием 910, описанными выше, обеспечивает прочную фиксацию контейнера для продукта между язычком 920D и основанием 910. Как показано на фиг. 8D,дистальный конец язычка 920D был полностью или в основном возвращен в его неотклоненное положение. На фиг. 9 А-G показан еще один вариант осуществления изобретения, содержащий кейс (чемодан,дипломат) 1000, в котором один или более футляров 900 могут быть закреплены без возможности или с возможностью открепления. Предпочтительно футляры 900 закреплены с возможностью открепления. Кейс 1000 представляет собой коробчатую конструкцию, содержащую основание 1010, стенку 1012 основания, по существу, перпендикулярную основанию 1010, крышку 1050 и стенку 1052 крышки, по существу перпендикулярную крышке 1050. Кейс 1000 может включать в себя множество дополнительных элементов для обеспечения дополнительной функциональности и/или удобства. Например, внутренняя поверхность основания 1010 может включать в себя гибкий элемент 1014, такой как лист ткани, пластика, эластика и т.д., в результате чего образуется карман между гибким элементом 1014 и основанием 1010. Данный карман может быть полезным, например, для хранения рецептов пользователя, инструкций для использования продукта для личной медико-санитарной помощи и т.д. Как показано на фиг. 9 А, футляр 900 аналогичен футляру по фиг. 8 А-В. Однако футляр 900 дополнительно содержит паз 980 для крепления корпуса 900 к внутренней части кейса 1000. Кейс 1000 включает в себя соответствующую штангу 1080, приспособленную для вставки внутрь паза 980, в результате чего обеспечивается прочное крепление футляра 900 к кейсу 1000. На фиг. 9 В-D показаны более детализированные виды крепления футляра 900 к кейсу 1000. Фиг. 9 В показывает футляр 900 и штангу 1080 в сечении. Штанга 1080 содержит стержень 1084, имеющий, по существу, круглое поперечное сечение, и ребро 1082, к которому прикреплен стержень 1084. Стержень 1084 и по меньшей мере часть ребра 1082 приспособлены для вставки в паз 980 футляра 900. Фиг. 9 С показывает вид сбоку футляра 900 и штанги 1080. Как можно видеть, стержень 1084 имеет ширину В, которая предпочтительно немного превышает ширину А паза 980, так что образуется натяг между стержнем 1084 и пазом 980 во время вставки штанги 1080 в паз 980. То есть, стержень 1084 включает в себя концы 1086, 1088, выступающие за ребро 1082, которые приспособлены для контактирования с поверхностью футляра 900 рядом с пазом 980 при вставке штанги 1080 в паз 980. По существу стержень 1084 предпочтительно, по меньшей мере, частично состоит из гибкого материала, так что концы 1086, 1088 могут отгибаться при вставке штанги 1080 в паз 980. На фиг. 9D показана штанга 1080 после ее вставки в паз 980 футляра 900. Как можно видеть, конец 1088 отклоняется (1088') во время вставки,так что после вставки стержень 1084 удерживается внутри футляра 900, в результате чего обеспечивается прочное крепление футляра 900 к штанге 1080 с возможностью открепления (отсоединения). На фиг. 9 Е-F показан альтернативный механизм для крепления штанги 1081 (и, следовательно, непоказанного кейса) к футляру 900. Как показано на фиг. 9 Е-F, стержень 1085 частично разделен в радиальном направлении, так что в его ненапряженном положении, показанном на фиг. 9 Е, диаметр d2 превышает диаметр d1 паза 980. Тем не менее, при вставке стержня 1085 в паз 980 стержень 1085 принимает сжатое положение по фиг. 9F, при этом стержень 1085 имеет диаметр d3, который меньше или равен диаметру d1 паза 980. После вставки в футляр 900 стержень 1085 может возвращаться в его ненапряженное состояние, в котором его диаметр d2 превышает диаметр dl паза 980, в результате чего, по существу,предотвращается извлечение штанги 1081 из футляра 900. Для облегчения изменения положения стержня 1085 между его ненапряженным положением (положением расфиксации) и сжатым положением стержень 1085 предпочтительно, по меньшей мере, частично состоит из гибкого материала. На фиг. 9G показан альтернативный вариант осуществления кейса 1002 в соответствии с изобретением. Кейс 1002 включает в себя множество штанг 1080 А, 1080 В (невидима), 1080 С, 1080D для крепления множества (то есть до четырех) футляров 900 А, 900 В. Как показано на фиг. 9 Е, две штанги расположены вдоль внутренней поверхности каждой из стенки 1012 основания и стенки 1052 крышки. Также возможно множество альтернативных конструкций, как будет признано специалистом в данной области техники. Кейсы 1000, 1002 в соответствии с изобретением могут быть приспособлены для того, чтобы содержать множество футляров 900. Аналогично, как будет признано специалистом в данной области техники, футляры 900, содержащиеся в кейсе 1000, могут иметь разные формы и размеры, что создает возможность извлечения и замены одного футляра 900 другим. Например, футляр меньшего размера (непоказанный), пригодный для хранения одно- или двухдневного запаса продуктов для личной медикосанитарной помощи, может быть заменен футляром большего размера (например, 900), пригодным для хранения недельного запаса таких продуктов. Соответственно, футляры 900 могут поставляться для потребителя с полным запасом заранее выбранных продуктов для личной медико-санитарной помощи, так что потребителю нужно будет только приобрести один или более футляров 900 вместо отдельных контейнеров для продуктов. Далее рассматриваются фиг. 10 А-В, на которых показан пакет 1100, приспособленный для использования вместе с кейсом 1000, 1002, таким как кейсы, показанные на фиг. 9 А и 9 Е. Пакет 1100 содержит гибкий корпус 1120 и жесткий каркас 1110. Каркас 1110 включает в себя паз 1180, аналогичный пазу,показанному в футляре 900 (фиг. 9 А-Е). По сущству, пакет 1100 может быть прочно и с возможностью открепления прикреплен к штанге 1080 и может храниться внутри кейса 1000, 1002 аналогично креплению и хранению футляра 900, описанного выше. Корпус 1120 может быть постоянно или с возможностью открепления прикреплен к каркасу 1110 множеством способов, включая, например, клей, крючки и петли, и термоспай. Пакет 1100 позволяет пользователю хранить и транспортировать продукты для личной медико- 10018810 санитарной помощи или другие материалы, которые или не поставляются в контейнерах для продуктов,приспособленных для использования вместе с футляром, или не пригодны для использования в подобных контейнерах для продуктов. К примерам подобных продуктов относятся, например, косметические средства и отпускаемые по рецепту лекарства в бутылочках. В том случае, когда у пользователя есть потребность или желание хранить и/или транспортировать подобные продукты, они могут быть размещены внутри корпуса 1120 пакета 1100, и пакет 1100 может быть закреплен внутри кейса 1000, 1002 в соответствии с изобретением. Подобное использование пакета 1100 может быть предусмотрено вместо использования или в дополнение к использованию футляра 900 в соответствии с изобретением. Предпочтительно корпус 1120 включает в себя укупорочное средство 1170 для предотвращения потери продуктов, хранящихся внутри него. Как будет признано специалистом в данной области техники, может быть использовано множество укупорочных устройств, включая, например, застежку-молнию, защелку, пряжку,крючки и петли, кнопку и клей. Предпочтительно укупорочное средство 1170 включает в себя застежкумолнию 1172. На фиг. 11 А-D показаны альтернативные устройства для крепления футляра 900 или пакета 1100 к кейсу 1000, 1002 в соответствии с изобретением. На фиг. 11 А-В штанга 980 расположена на футляре 900,а не внутри кейса 1000 (фиг. 9 А, 9 Е). Внутренняя поверхность стенки 1012 основания, например, включает в себя пару параллельных стержней 1282, 1284, между которыми может быть размещен стержень 984 штанги 980. Параллельные стержни 1282, 1284 расположены на таком расстоянии друг от друга, что соответствующее усилие должно быть приложено для того, чтобы разместить стержень 984 между ними,как показано на фиг. 11 В. Однако, как показано на фиг. 9 В, поскольку стержень 984 имеет ширину, превышающую ширину ребра 982, после размещения стержня 984 между параллельными стержнями 1282,1284 потребуется приложение аналогичного усилия для смещения (извлечения) штанги 980. Штанга 980 затенена, чтобы помочь отличить ее от параллельных стержней 1282, 1284 на фиг. 11 В. Как показано на фиг. 11 А-В, параллельные стержни 1282, 1284 удерживаются в параллельной ориентации посредством одной или более петель 1286, проходящих через каждый параллельный стержень 1282, 1284 и прикрепленных к стенке 1012 основания, например, посредством одного или более колец 1288. Также возможны другие механизмы, как известно специалисту в данной области техники. На фиг. 11 С-D показано другое альтернативное устройство для крепления футляра 900 или пакета 1100 к кейсу 1000, 1002. Футляр 900 включает в себя направляющую 980, имеющую одно или более отверстий 984, образованных в ребре 982. Кейс в соответствии с изобретением может содержать один или более соответствующих каналов (желобков) 1280, имеющих основание 1286 и два серповидных элемента 1282, 1284. Между серповидными элементами 1282, 1284 образована полость 1288, в которую может быть помещена направляющая 980. Более точно, ребро 982 направляющей 980 может быть размещено внутри полости 1288, в то время как свободные концы серповидных элементов 1282, 1284 частично проходят в отверстие 984. Подобная конструкция создает возможность поворота направляющей 980 (и, следовательно, футляра 900) относительно направляющей 980 в значительной степени аналогично странице в книге. Множество аналогичных устройств для крепления может быть использовано аналогичным образом, как понятно специалисту в данной области техники. Устройства, описанные выше, обеспечивают возможность выкладывания продуктов для личной медико-санитарной помощи в одной зоне торгового предприятия посредством обеспечения наличия множества продуктов для охраны личного здоровья, каждый из которых упакован в контейнер для продукта,такой как описанные выше и приспособленные для крепления к футляру. Если требуется, один или более таких продуктов могут быть поставлены в футляре и/или кейсе или вместе с футляром и/или кейсом, так что покупателю не требуется покупать раньше или футляр, или кейс, чтобы использовать контейнеры для продуктов. Вышеприведенное описание различных аспектов изобретения было представлено в целях иллюстрации и описания. Оно не предназначено для того, чтобы быть исчерпывающим или ограничивать изобретения определенным раскрытым вариантом, и очевидно, что возможны многие модификации и изменения. Предусмотрено, что подобные модификации и изменения, которые могут быть очевидными для специалиста в данной области техники, включены в объем изобретения, определенный прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защищенный от приведения в действие детьми выдачной механизм, содержащий закрывающую часть, включающую в себя по меньшей мере один отклоняемый элемент; и базовую часть, включающую в себя по меньшей мере одну канавку, выполненную с возможностью приема по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; при этом закрывающая часть расположена сверху и выполнена с возможностью разъемного соединения с базовой частью; указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента в неотклоненном состоянии расположена внутри указанной по меньшей мере одной канавки и внутри базо- 11018810 вой части, когда закрывающая часть соединена с базовой частью; причем базовая часть имеет удлиненное поперечное сечение с противолежащими более длинными сторонами и противолежащими более короткими сторонами; где указанная по меньшей мере одна канавка открыта во внешнюю сторону базовой части; причем указанная канавка имеет вырез, граничащий с указанной по меньшей мере частью указанного по меньшей мере одного отклоняемого элемента внутри указанной канавки с целью подавления перемещения закрывающей части и, по существу, для предотвращения отделения закрывающей части от указанной базовой части, и указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента в отклоненном состоянии может быть перемещена мимо указанного выреза и удалена из указанной по меньшей мере одной канавки, чтобы переместиться в положение не выше указанной базовой части, так что указанная закрывающая часть удалена частично с базовой части, но остается соединенной с ней. 2. Механизм по п.1, в котором базовая часть выполнена с возможностью крепления к контейнеру. 3. Механизм по п.1, в котором указанная по меньшей мере одна канавка включает в себя участок паза, выполненный с возможностью приема указанной по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; и указанный вырез имеет краевую часть, выполненную, по существу, с возможностью закрепления указанной части указанного по меньшей мере одного отклоняемого элемента внутри указанной по меньшей мере одной канавки. 4. Механизм по п.1, в котором закрывающая часть включает в себя два отклоняемых элемента. 5. Механизм по п.1, в котором закрывающая часть имеет удлиненное поперечное сечение, соответствующее упомянутому удлиненному поперечному сечению базовой части, позволяющее по меньшей мере одному отклоняемому элементу после выхода из указанной по меньшей мере одной канавки больше не располагаться над указанной базовой частью. 6. Механизм по п.1, в котором указанный по меньшей мере один отклоняемый элемент перемещается внутрь от наружной периферии боковых стенок закрывающей части в положение внутри закрывающей части, когда указанный по меньшей мере один отклоняемый элемент находится в упомянутом отклоненном состоянии. 7. Механизм по п.1, в котором указанная по меньшей мере одна канавка образована между наружной стенкой канавки вдоль периферии базовой части и внутренней стенкой канавки, отнесенной в пространстве внутрь от указанной наружной стенки канавки, и открывается к периферии базовой части; и указанный вырез выполнен вдоль одной из указанной наружной стенки канавки и указанной внутренней стенки канавки, продолжающимся внутрь в упомянутую по меньшей мере одну канавку с целью блокировать указанную по меньшей мере часть отклоняемого элемента от выхода из указанной по меньшей мере одной канавки. 8. Защищенный от приведения в действие детьми выдачной механизм, содержащий закрывающую часть, имеющую удлиненное поперечное сечение в закрытом, не отклоненном исходном состоянии с противолежащими более длинными сторонами и противолежащими более короткими сторонами, по меньшей мере один отклоняемый элемент, расположенный по меньшей мере на одной из упомянутых противолежащих более коротких сторон, и соединительную деталь; базовую часть, имеющую по меньшей мере одну канавку, выполненную с возможностью приема по меньшей мере части указанного отклоняемого элемента, и соединительную деталь,выполненную для соединения с указанной соединительной деталью закрывающей части; при этом указанная соединительная деталь закрывающей части и указанная соединительная деталь базовой части имеют сопрягаемые формы поперечного сечения в соответствующих неотклоненнных исходных конфигурациях; закрывающая часть и базовая часть выполнены с возможностью разъемного соединения вместе при сопряжении указанной соединительной детали закрывающей части и указанной соединительной детали базовой части; указанная канавка имеет форму, чтобы препятствовать повороту закрывающей части путем блокирующего перемещения указанного отклоняемого элемента, по существу, предупреждая тем самым отделение закрывающей части от базовой части; и указанная по меньшей мере часть отклоняемого элемента выполнена с возможностью перемещения в отклоненное состояние, в котором указанная по меньшей мере часть отклоняемого элемента перемещается из указанной канавки. 9. Механизм по п.8, в котором закрывающая часть имеет верхнюю поверхность и указанный по меньшей мере один отклоняемый элемент соединен с закрывающей частью вдоль единственного края,прилегающего к верхней поверхности закрывающей части. 10. Механизм по п.9, в котором указанный по меньшей мере один отклоняемый элемент образован с помощью прорези на любой указанной стороне. 11. Механизм по п.8, в котором указанная по меньшей мере одна канавка включает в себя паз, образованный наружной стенкой канавки вдоль периферии базовой части и внутренней стенкой канавки, от- 12018810 несенной в пространстве внутрь от указанной наружной стенки канавки, и вырез, продолжающийся от одной из указанной наружной стенки канавки и указанной внутренней стенки канавки внутрь в указанный паз; причем указанный паз выполнен с возможностью приема указанной по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; где указанный вырез имеет краевую часть, выполненный с возможностью блокировки указанной по меньшей мере части указанного по меньшей мере одного отклоняемого элемента от выхода из указанного по меньшей мере одного паза, когда указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента находится в неотклоненном состоянии; и в отклоненном состоянии указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента выполнена с возможностью перемещения мимо указанного выреза и из указанного паза. 12. Механизм по п.8, в котором указанная соединительная деталь закрывающей части и указанная соединительная деталь базовой части являются резьбовыми деталями, по существу, с круглыми поперечными сечениями для вхождения в резьбовое зацепление друг с другом. 13. Защищенный от приведения в действие детьми выдачной механизм, содержащий закрывающую часть, содержащую удлиненное поперечное сечение и продолжающуюся вниз боковую стенку с наружной периферией; и базовую часть, выполненную с возможностью разъемного соединения с закрывающей частью; при этом указанная боковая стенка закрывающей части имеет противолежащие более длинные стороны и противолежащие более короткие стороны; разрыв в указанной боковой стенке закрывающей части между каждой из упомянутых противолежащих более длинных сторон и упомянутых противолежащих более коротких сторон образует отклоняемый элемент, расположенный на каждой из упомянутых более коротких сторон и располагающийся вдоль и на одной линии с указанной наружной периферией закрывающей части с целью образовать упомянутые противолежащие более короткие боковые стенки; причем базовая часть имеет две канавки, каждая из которых выполнена с возможностью приема по меньшей мере части соответствующего одного из упомянутых отклоняемых элементов; упомянутые канавки имеют форму, чтобы препятствовать повороту закрывающей части посредством блокирующего перемещения упомянутых отклоняемых элементов, по существу, предупреждая тем самым отделение закрывающей части от базовой части; и указанная по меньшей мере часть упомянутых отклоняемых элементов выполнена с возможностью перемещения в отклоняемое состояние, в котором указанная по меньшей мере часть упомянутых отклоняемых элементов выполнена с возможностью перемещения из упомянутых канавок. 14. Механизм по п.13, в котором упомянутые отклоняемые элементы перемещаются внутрь от указанной наружной периферии упомянутых боковых стенок закрывающей части, когда указанная по меньшей мере часть отклоняемых элементов находится в упомянутом отклоненном состоянии. 15. Механизм по п.13, в котором закрывающая часть имеет верхнюю поверхность и указанный по меньшей мере один отклоняемый элемент соединен с закрывающей частью вдоль единственного края,прилегающего к верхней поверхности закрывающей части. 16. Защищенный от приведения в действие детьми выдачной механизм, содержащий закрывающую часть, имеющую верхнюю поверхность, нижний край, противоположный указанной верхней поверхности, и боковые стенки с наружной периферией, продолжающейся вокруг всей периферии закрывающей части, и базовую часть, имеющую обращенную вверх верхнюю поверхность, по меньшей мере одну канавку, продолжающуюся вниз в упомянутую верхнюю поверхность базовой части, и наружную периферию,продолжающуюся вокруг всей периферии базовой части и находящуюся на одной линии и сопрягающуюся с указанной наружной периферией закрывающей части; при этом закрывающая часть и базовая часть выполнены с возможностью их разъемного соединения; закрывающая часть имеет по меньшей мере один отклоняемый элемент, располагающийся вдоль и на одной линии с указанной наружной периферией упомянутых боковых стенок закрывающей части,чтобы образовать, по меньшей мере, участок упомянутых противолежащих боковых стенок закрывающей части, и имеющий свободный конец, продолжающийся вниз ниже указанного нижнего края закрывающей части; причем, когда закрывающая часть соединена с базовой частью, указанный нижний край закрывающей части находится непосредственно над и рядом с указанной верхней поверхностью базовой части, и свободный конец указанного по меньшей мере одного отклоняемого элемента продолжается вниз в упомянутую по меньшей мере одну канавку в базовой части и под упомянутую верхнюю поверхность базовой части, чтобы быть спрятанным с поля зрения под указанной верхней поверхностью базовой части; при этом указанная канавка имеет форму, позволяющую препятствовать повороту закрывающей части посредством блокирующего перемещения указанного свободного конца указанного по меньшей мере одного отклоняемого элемента, по существу, предупреждая тем самым отделение закрывающей части от базовой части. 17. Механизм по п.16, в котором только участок закрывающей части внутри указанной по меньшей мере одной канавки является указанным свободным концом указанного по меньшей мере одного отклоняемого элемента. 18. Механизм по п.16, в котором указанная по меньшей мере одна канавка включает в себя паз, образованный наружной стенкой канавки вдоль периферии базовой части и внутренней стенкой канавки, отнесенной в пространстве внутрь от указанной наружной стенки канавки, и вырез, продолжающийся от одной из указанной наружной стенки канавки и указанной внутренней стенки канавки внутрь в указанный паз; указанный паз выполнен с возможностью приема указанного свободного конца указанного по меньшей мере одного отклоняемого элемента; причем вырез имеет краевую часть, выполненную с возможностью блокировки указанного свободного конца указанного по меньшей мере одного отклоняемого элемента от выхода из указанного паза,когда свободный конец указанного по меньшей мере одного отклоняемого элемента находится в не отклоннном состоянии; и в отклоненном состоянии указанный свободный конец указанного по меньшей мере одного отклоняемого элемента выполнен с возможностью перемещения мимо указанного выреза и из указанного паза. 19. Механизм по п.16, в котором указанный по меньшей мере один отклоняемый элемент соединен с закрывающей частью вдоль единственного края, прилегающего к указанной верхней поверхности закрывающей части. 20. Механизм по п.16, в котором указанный по меньшей мере один отклоняемый элемент перемещается внутрь от указанной наружной периферии упомянутых боковых стенок закрывающей части и в положение внутри закрывающей части, когда указанный по меньшей мере один отклоняемый элемент находится в упомянутом отклоненном состоянии. 21. Защищенный от приведения в действие детьми выдачной механизм, содержащий закрывающую часть, имеющую в закрытом не отклоненном исходном положении удлиненное поперечное сечение с противолежащими более длинными сторонами и противолежащими более короткими сторонами, и продолжающуюся вниз боковую стенку с наружной периферией; и базовую часть, имеющую удлиненное поперечное сечение с противолежащими более длинными сторонами и противолежащими более короткими сторонами, соответствующее упомянутому удлиненному поперечному сечению закрывающей части; при этом закрывающая часть выполнена с возможностью разъемного соединения с базовой частью; упомянутое удлиненное поперечное сечение закрывающей части сопрягается с указанным удлиненным поперечным сечением базовой части, когда закрывающая часть закрыта на базовой части в не отклоненном исходном положении; закрывающая часть имеет по меньшей мере один отклоняемый элемент вдоль одной из упомянутых более коротких сторон, при этом базовая часть имеет по меньшей мере одну канавку, выполненную с возможностью приема по меньшей мере части указанного по меньшей мере одного отклоняемого элемента; указанная по меньшей мере одна канавка выполнена с формой, позволяющей препятствовать повороту закрывающей части посредством блокирующего перемещения указанного по меньшей мере одного отклоняемого элемента, по существу, предупреждая тем самым отделение закрывающей части от базовой части; указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента выполнена с возможностью перемещения в отклоняемое состояние, в котором указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента перемещается из указанной по меньшей мере одной канавки. 22. Механизм по п.21, в котором указанная по меньшей мере одна канавка обеспечивает принудительную блокировку, предупреждающую поворот закрывающей части по отношению к базовой части,когда указанная по меньшей мере часть указанного по меньшей мере одного отклоняемого элемента находится внутри указанной канавки.
