F16H 1/32 — с центральной осью передачи, лежащей внутри основной окружности планетарного колеса

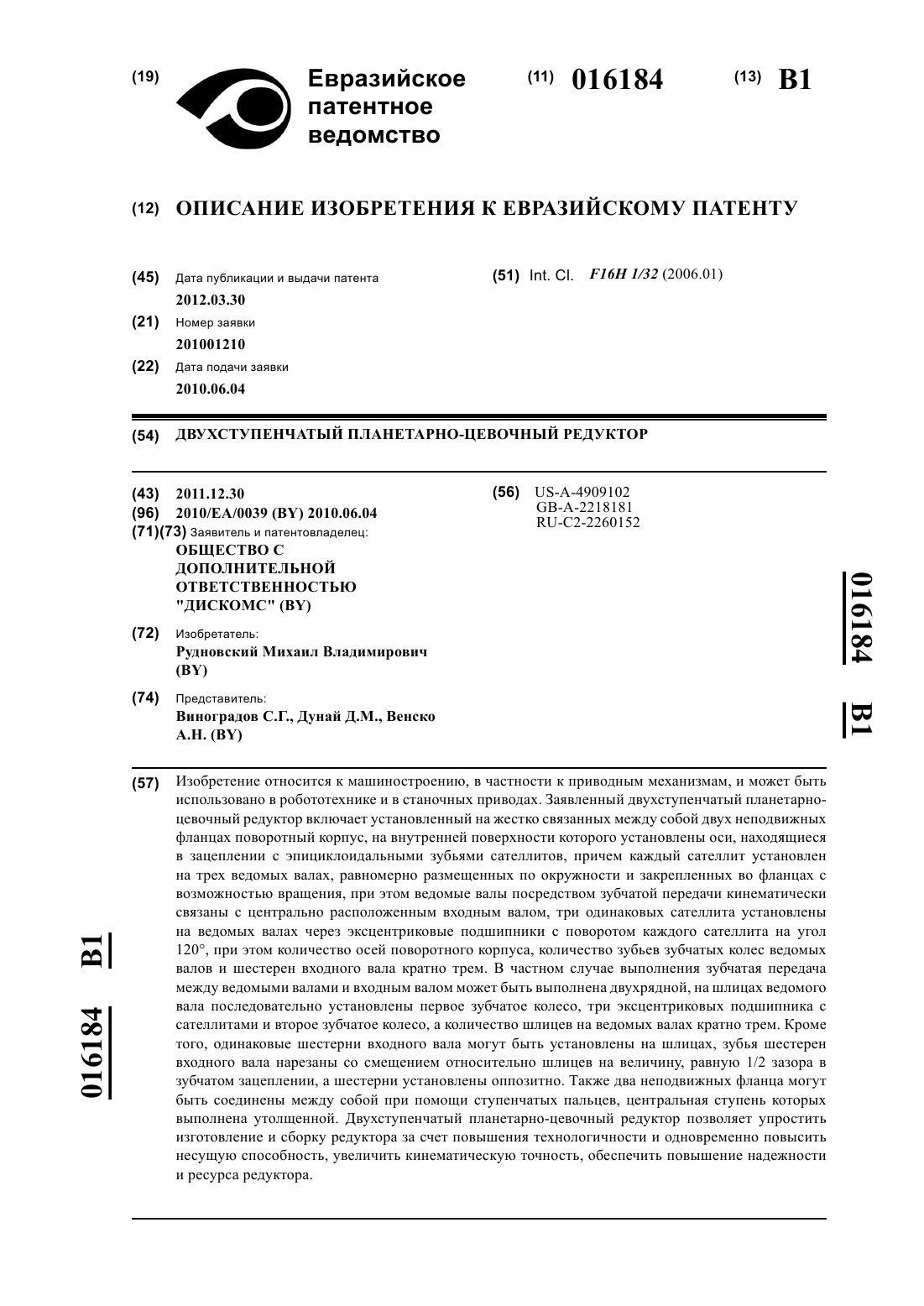

Двухступенчатый планетарно-цевочный редуктор
Номер патента: 16184
Опубликовано: 30.03.2012
Автор: Рудновский Михаил Владимирович
МПК: F16H 1/32
Метки: редуктор, двухступенчатый, планетарно-цевочный
Формула / Реферат:
1. Двухступенчатый планетарно-цевочный редуктор, включающий установленный на жестко связанных между собой двух неподвижных фланцах поворотный корпус, на внутренней поверхности которого установлены оси, находящиеся в зацеплении с эпициклоидальными зубьями сателлитов, причем каждый сателлит установлен на трех ведомых валах, равномерно размещенных по окружности и закрепленных во фланцах с возможностью вращения, при этом ведомые валы посредством...
Зубчатое зацепление колес (варианты) и планетарный зубчатый механизм на его основе (варианты)
Номер патента: 15293
Опубликовано: 30.06.2011
Авторы: Ремнева Татьяна Андреевна, Казакявичюс Сергей Матвеевич, Кузнецов Владимир Михайлович, Становской Виктор Владимирович
МПК: F16H 55/08, F16H 1/32
Метки: зубчатое, зубчатый, основе, колес, планетарный, механизм, варианты, зацепление
Формула / Реферат:
1. Зубчатое зацепление колес с криволинейными зубьями, меньшее из которых - шестерня - выполнено с одним зубом, отличающееся тем, что зубчатый профиль однозубой шестерни образован последовательным и непрерывным поворотом торцовых сечений колеса, представляющих собой окружность, относительно эксцентрично смещенной оси, образуя винтовую поверхность, а большее колесо имеет винтовые зубья циклоидального профиля в его торцовом сечении, сопряженные с...
Механизм эксцентрической зубчатой передачи и способ передачи с его помощью вращающего усилия
Номер патента: 13274
Опубликовано: 30.04.2010
Автор: Юнкерс Джон К.
МПК: F16H 1/32
Метки: эксцентрической, механизм, зубчатой, передачи, способ, усилия, помощью, вращающего
Формула / Реферат:
1. Механизм эксцентрической зубчатой передачи, включающий в себя ведущий вал, имеющий центральную часть, которая вращается вокруг оси, и эксцентрическую часть; подвижное внутреннее кольцевое зубчатое колесо с зубьями зубчатого колеса на его внешней окружности, так что вышеуказанная центральная часть и вышеуказанная эксцентрическая часть вышеуказанного ведущего вала вращается в одном направлении относительно вышеуказанного подвижного внутреннего...
