Устройство для хранения

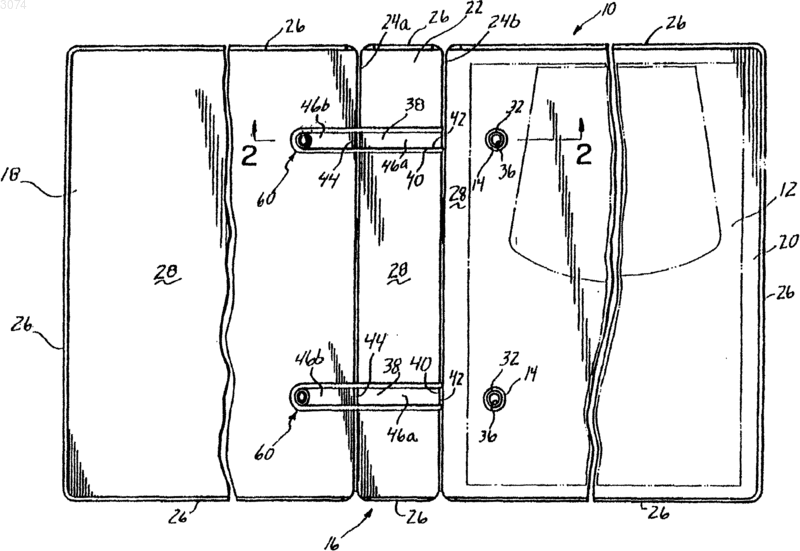

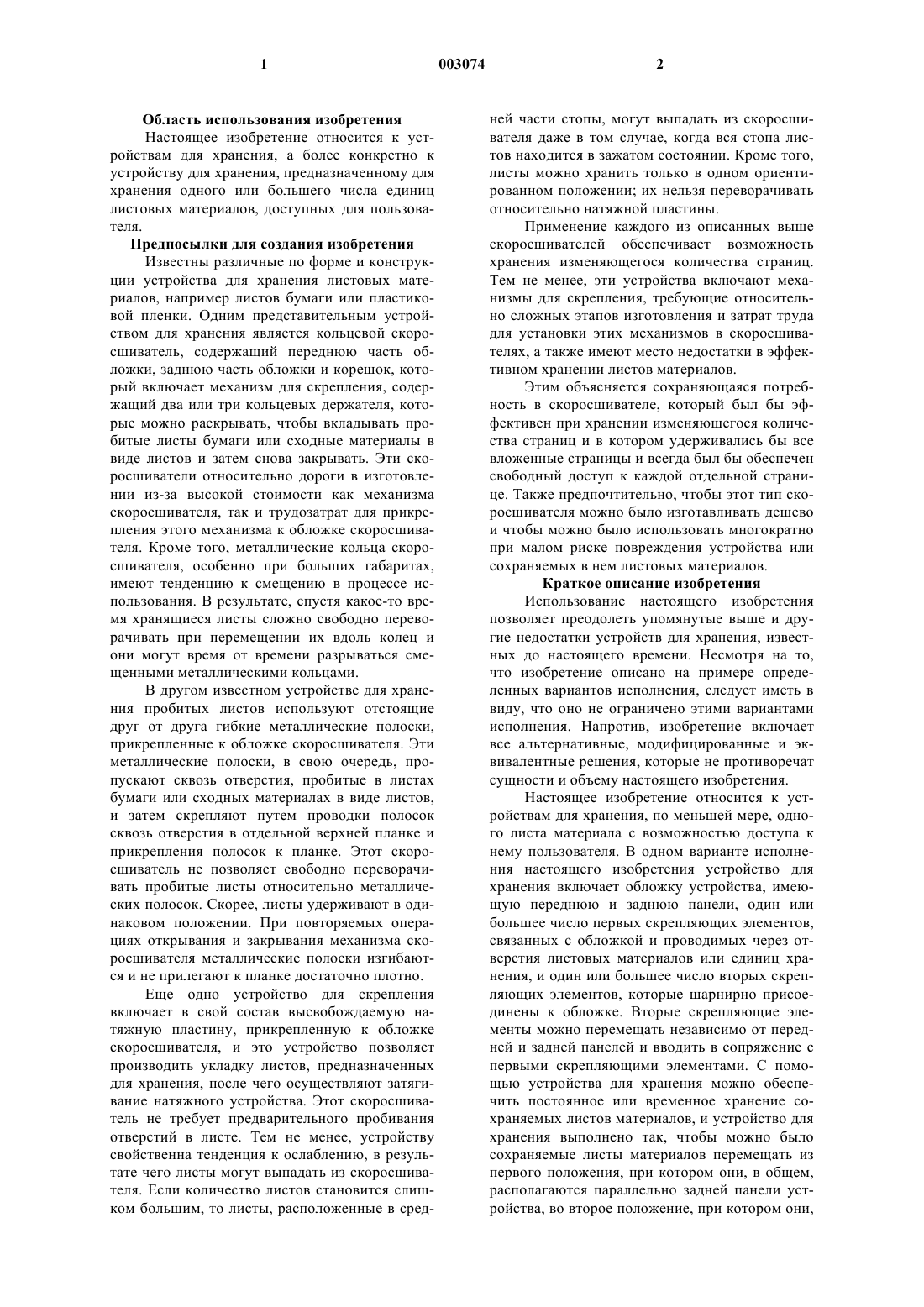

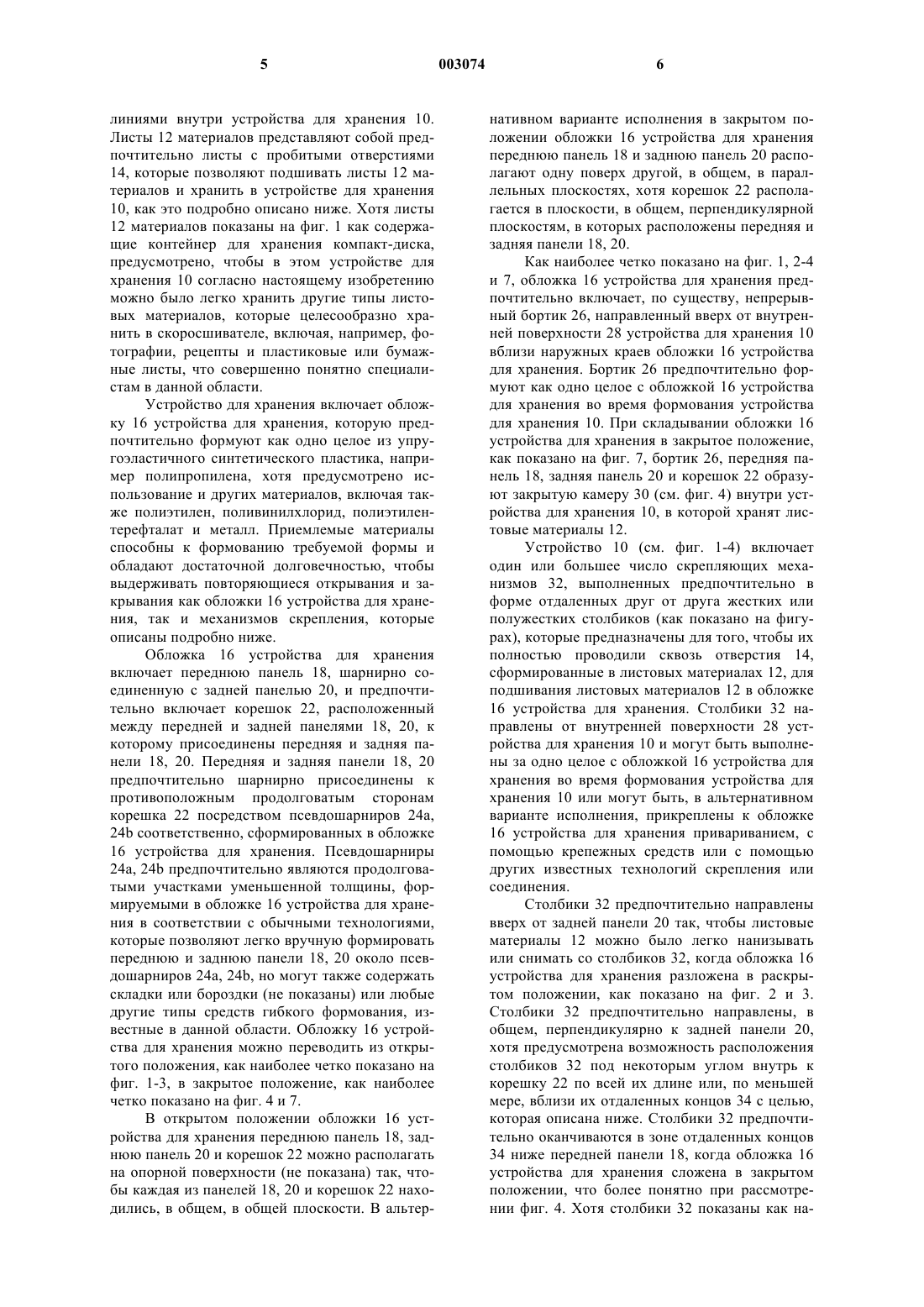

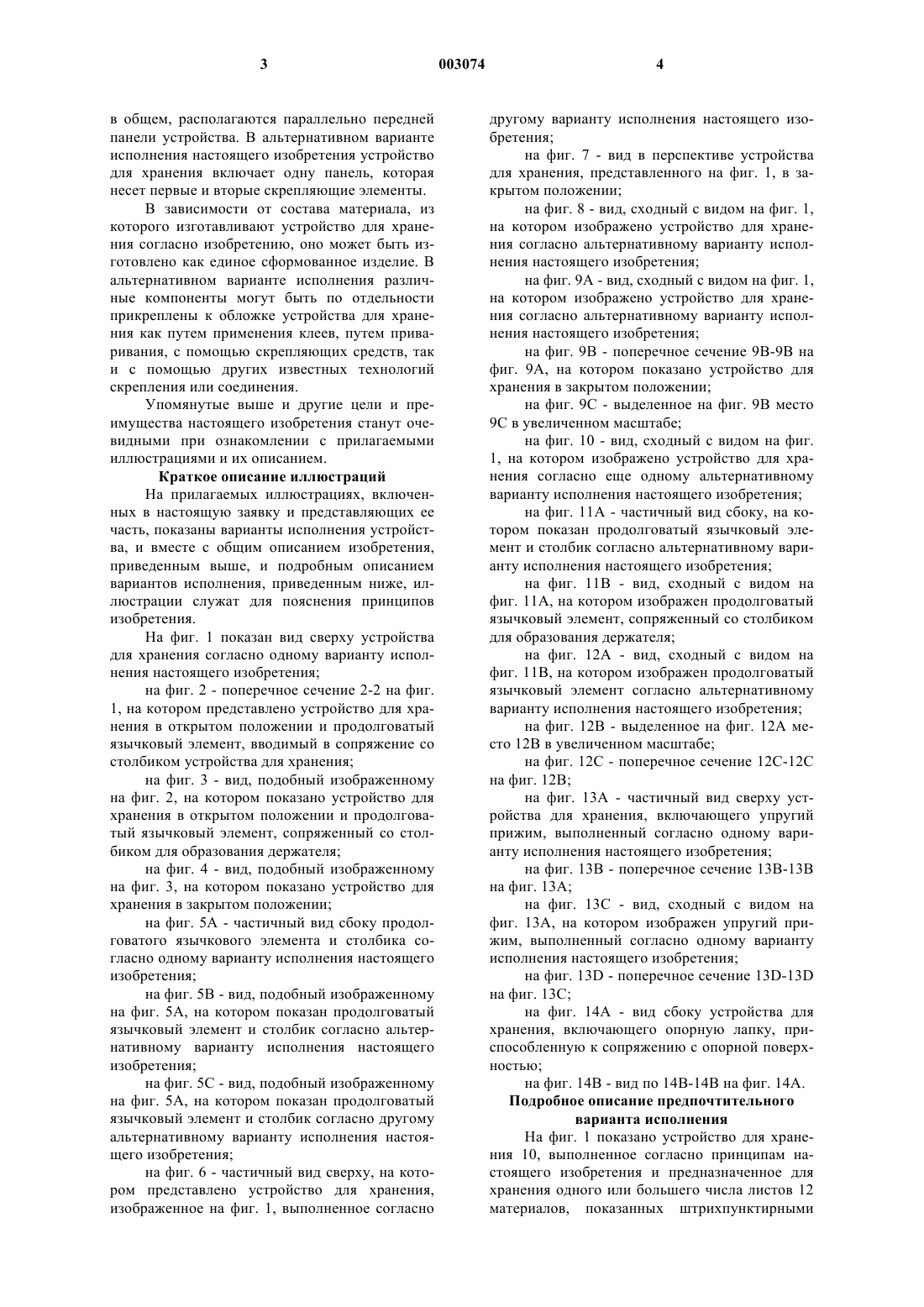

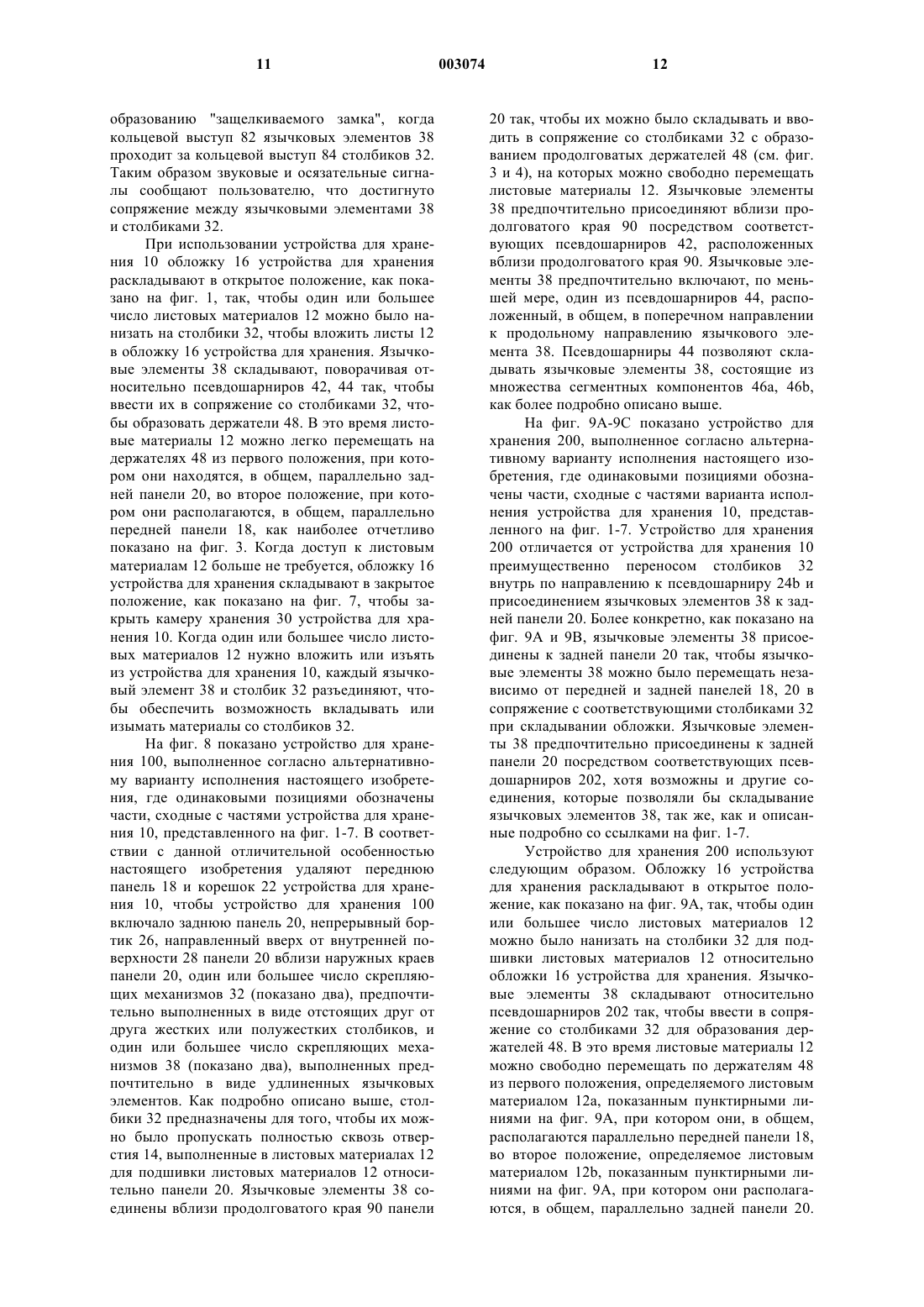

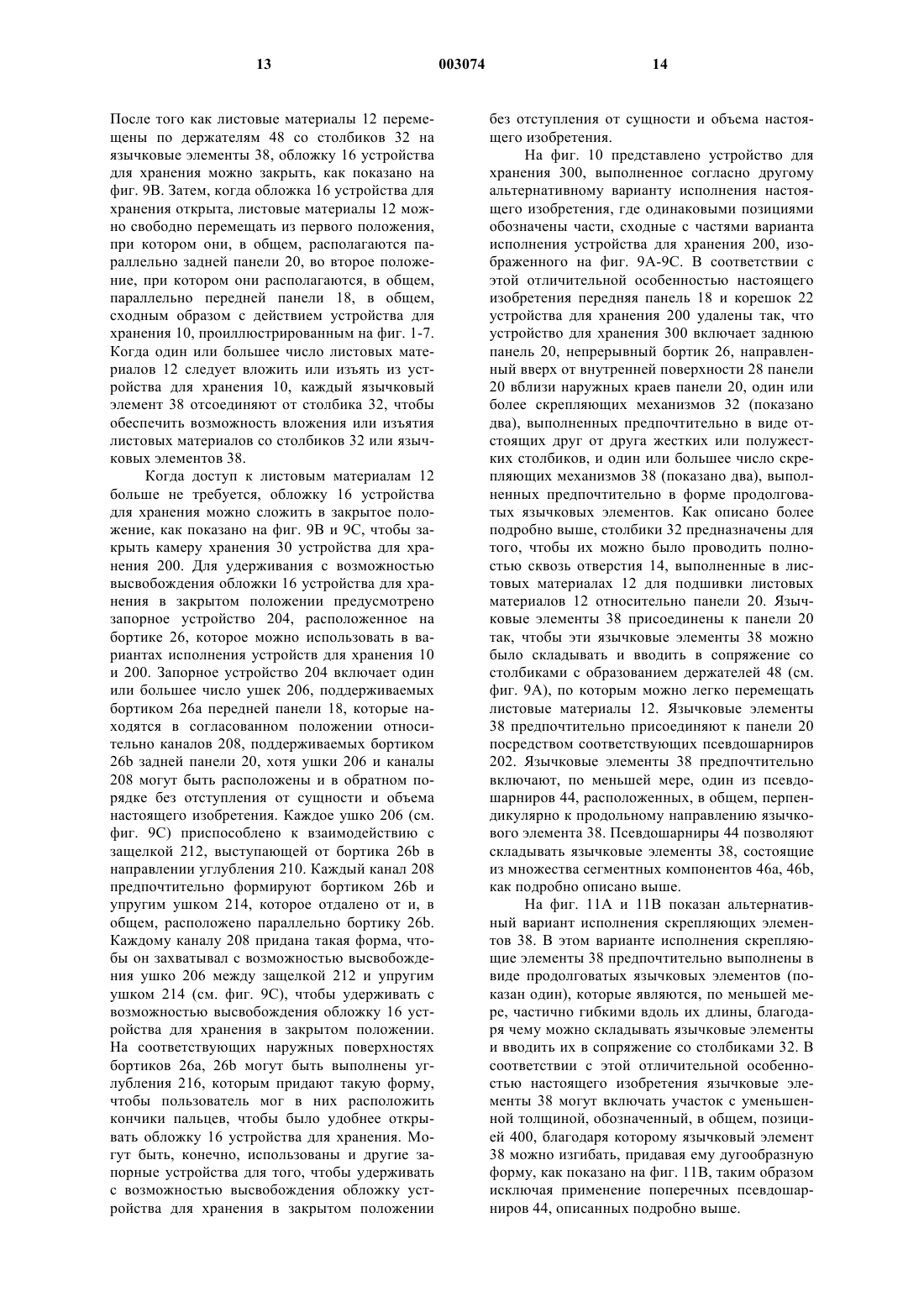

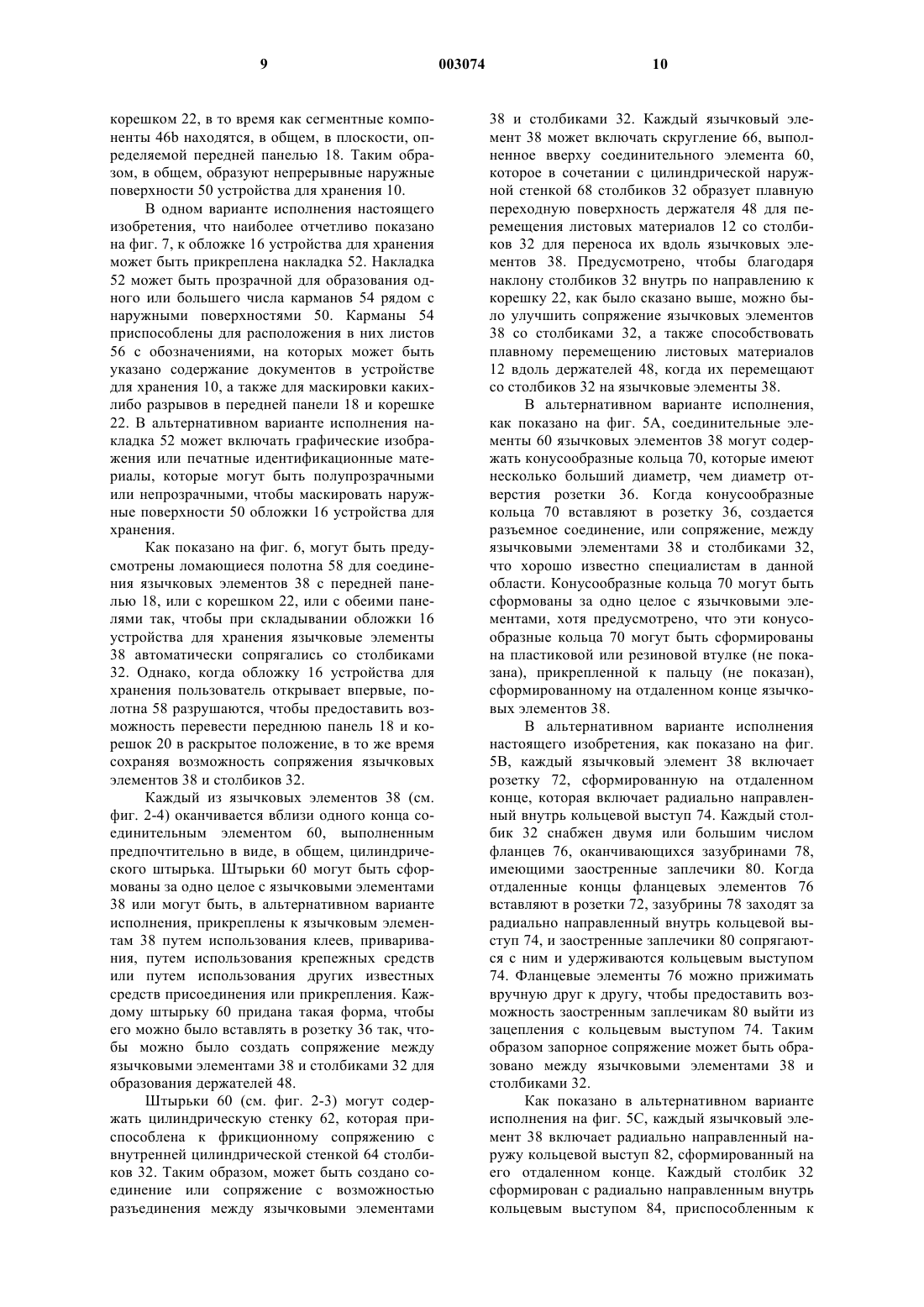

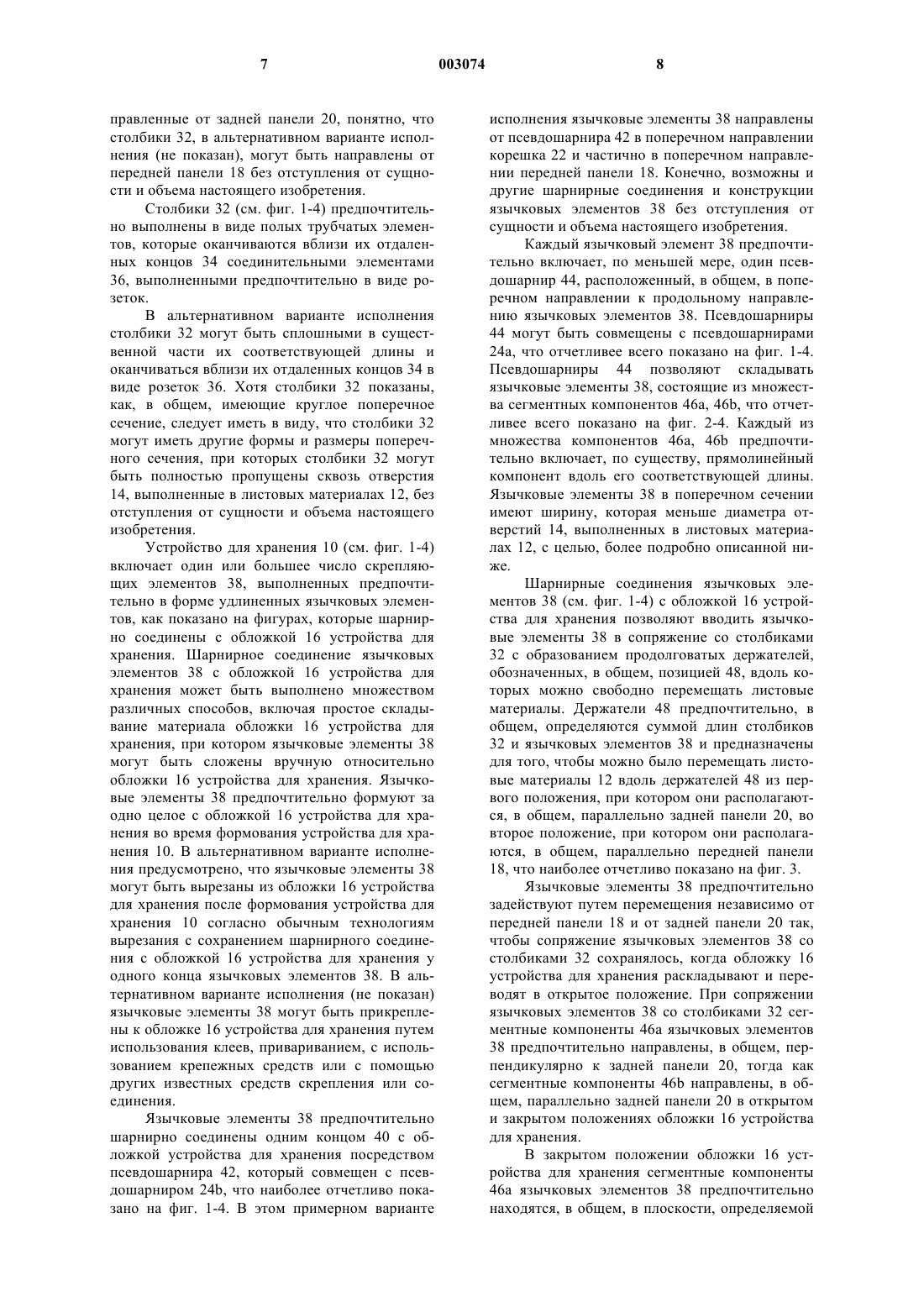

1 Область использования изобретения Настоящее изобретение относится к устройствам для хранения, а более конкретно к устройству для хранения, предназначенному для хранения одного или большего числа единиц листовых материалов, доступных для пользователя. Предпосылки для создания изобретения Известны различные по форме и конструкции устройства для хранения листовых материалов, например листов бумаги или пластиковой пленки. Одним представительным устройством для хранения является кольцевой скоросшиватель, содержащий переднюю часть обложки, заднюю часть обложки и корешок, который включает механизм для скрепления, содержащий два или три кольцевых держателя, которые можно раскрывать, чтобы вкладывать пробитые листы бумаги или сходные материалы в виде листов и затем снова закрывать. Эти скоросшиватели относительно дороги в изготовлении из-за высокой стоимости как механизма скоросшивателя, так и трудозатрат для прикрепления этого механизма к обложке скоросшивателя. Кроме того, металлические кольца скоросшивателя, особенно при больших габаритах,имеют тенденцию к смещению в процессе использования. В результате, спустя какое-то время хранящиеся листы сложно свободно переворачивать при перемещении их вдоль колец и они могут время от времени разрываться смещенными металлическими кольцами. В другом известном устройстве для хранения пробитых листов используют отстоящие друг от друга гибкие металлические полоски,прикрепленные к обложке скоросшивателя. Эти металлические полоски, в свою очередь, пропускают сквозь отверстия, пробитые в листах бумаги или сходных материалах в виде листов,и затем скрепляют путем проводки полосок сквозь отверстия в отдельной верхней планке и прикрепления полосок к планке. Этот скоросшиватель не позволяет свободно переворачивать пробитые листы относительно металлических полосок. Скорее, листы удерживают в одинаковом положении. При повторяемых операциях открывания и закрывания механизма скоросшивателя металлические полоски изгибаются и не прилегают к планке достаточно плотно. Еще одно устройство для скрепления включает в свой состав высвобождаемую натяжную пластину, прикрепленную к обложке скоросшивателя, и это устройство позволяет производить укладку листов, предназначенных для хранения, после чего осуществляют затягивание натяжного устройства. Этот скоросшиватель не требует предварительного пробивания отверстий в листе. Тем не менее, устройству свойственна тенденция к ослаблению, в результате чего листы могут выпадать из скоросшивателя. Если количество листов становится слишком большим, то листы, расположенные в сред 003074 2 ней части стопы, могут выпадать из скоросшивателя даже в том случае, когда вся стопа листов находится в зажатом состоянии. Кроме того,листы можно хранить только в одном ориентированном положении; их нельзя переворачивать относительно натяжной пластины. Применение каждого из описанных выше скоросшивателей обеспечивает возможность хранения изменяющегося количества страниц. Тем не менее, эти устройства включают механизмы для скрепления, требующие относительно сложных этапов изготовления и затрат труда для установки этих механизмов в скоросшивателях, а также имеют место недостатки в эффективном хранении листов материалов. Этим объясняется сохраняющаяся потребность в скоросшивателе, который был бы эффективен при хранении изменяющегося количества страниц и в котором удерживались бы все вложенные страницы и всегда был бы обеспечен свободный доступ к каждой отдельной странице. Также предпочтительно, чтобы этот тип скоросшивателя можно было изготавливать дешево и чтобы можно было использовать многократно при малом риске повреждения устройства или сохраняемых в нем листовых материалов. Краткое описание изобретения Использование настоящего изобретения позволяет преодолеть упомянутые выше и другие недостатки устройств для хранения, известных до настоящего времени. Несмотря на то,что изобретение описано на примере определенных вариантов исполнения, следует иметь в виду, что оно не ограничено этими вариантами исполнения. Напротив, изобретение включает все альтернативные, модифицированные и эквивалентные решения, которые не противоречат сущности и объему настоящего изобретения. Настоящее изобретение относится к устройствам для хранения, по меньшей мере, одного листа материала с возможностью доступа к нему пользователя. В одном варианте исполнения настоящего изобретения устройство для хранения включает обложку устройства, имеющую переднюю и заднюю панели, один или большее число первых скрепляющих элементов,связанных с обложкой и проводимых через отверстия листовых материалов или единиц хранения, и один или большее число вторых скрепляющих элементов, которые шарнирно присоединены к обложке. Вторые скрепляющие элементы можно перемещать независимо от передней и задней панелей и вводить в сопряжение с первыми скрепляющими элементами. С помощью устройства для хранения можно обеспечить постоянное или временное хранение сохраняемых листов материалов, и устройство для хранения выполнено так, чтобы можно было сохраняемые листы материалов перемещать из первого положения, при котором они, в общем,располагаются параллельно задней панели устройства, во второе положение, при котором они, 3 в общем, располагаются параллельно передней панели устройства. В альтернативном варианте исполнения настоящего изобретения устройство для хранения включает одну панель, которая несет первые и вторые скрепляющие элементы. В зависимости от состава материала, из которого изготавливают устройство для хранения согласно изобретению, оно может быть изготовлено как единое сформованное изделие. В альтернативном варианте исполнения различные компоненты могут быть по отдельности прикреплены к обложке устройства для хранения как путем применения клеев, путем приваривания, с помощью скрепляющих средств, так и с помощью других известных технологий скрепления или соединения. Упомянутые выше и другие цели и преимущества настоящего изобретения станут очевидными при ознакомлении с прилагаемыми иллюстрациями и их описанием. Краткое описание иллюстраций На прилагаемых иллюстрациях, включенных в настоящую заявку и представляющих ее часть, показаны варианты исполнения устройства, и вместе с общим описанием изобретения,приведенным выше, и подробным описанием вариантов исполнения, приведенным ниже, иллюстрации служат для пояснения принципов изобретения. На фиг. 1 показан вид сверху устройства для хранения согласно одному варианту исполнения настоящего изобретения; на фиг. 2 - поперечное сечение 2-2 на фиг. 1, на котором представлено устройство для хранения в открытом положении и продолговатый язычковый элемент, вводимый в сопряжение со столбиком устройства для хранения; на фиг. 3 - вид, подобный изображенному на фиг. 2, на котором показано устройство для хранения в открытом положении и продолговатый язычковый элемент, сопряженный со столбиком для образования держателя; на фиг. 4 - вид, подобный изображенному на фиг. 3, на котором показано устройство для хранения в закрытом положении; на фиг. 5 А - частичный вид сбоку продолговатого язычкового элемента и столбика согласно одному варианту исполнения настоящего изобретения; на фиг. 5 В - вид, подобный изображенному на фиг. 5 А, на котором показан продолговатый язычковый элемент и столбик согласно альтернативному варианту исполнения настоящего изобретения; на фиг. 5 С - вид, подобный изображенному на фиг. 5 А, на котором показан продолговатый язычковый элемент и столбик согласно другому альтернативному варианту исполнения настоящего изобретения; на фиг. 6 - частичный вид сверху, на котором представлено устройство для хранения,изображенное на фиг. 1, выполненное согласно 4 другому варианту исполнения настоящего изобретения; на фиг. 7 - вид в перспективе устройства для хранения, представленного на фиг. 1, в закрытом положении; на фиг. 8 - вид, сходный с видом на фиг. 1,на котором изображено устройство для хранения согласно альтернативному варианту исполнения настоящего изобретения; на фиг. 9 А - вид, сходный с видом на фиг. 1,на котором изображено устройство для хранения согласно альтернативному варианту исполнения настоящего изобретения; на фиг. 9 В - поперечное сечение 9 В-9 В на фиг. 9 А, на котором показано устройство для хранения в закрытом положении; на фиг. 9 С - выделенное на фиг. 9 В место 9 С в увеличенном масштабе; на фиг. 10 - вид, сходный с видом на фиг. 1, на котором изображено устройство для хранения согласно еще одному альтернативному варианту исполнения настоящего изобретения; на фиг. 11 А - частичный вид сбоку, на котором показан продолговатый язычковый элемент и столбик согласно альтернативному варианту исполнения настоящего изобретения; на фиг. 11 В - вид, сходный с видом на фиг. 11 А, на котором изображен продолговатый язычковый элемент, сопряженный со столбиком для образования держателя; на фиг. 12 А - вид, сходный с видом на фиг. 11 В, на котором изображен продолговатый язычковый элемент согласно альтернативному варианту исполнения настоящего изобретения; на фиг. 12 В - выделенное на фиг. 12 А место 12 В в увеличенном масштабе; на фиг. 12 С - поперечное сечение 12 С-12 С на фиг. 12 В; на фиг. 13 А - частичный вид сверху устройства для хранения, включающего упругий прижим, выполненный согласно одному варианту исполнения настоящего изобретения; на фиг. 13 В - поперечное сечение 13 В-13 В на фиг. 13 А; на фиг. 13 С - вид, сходный с видом на фиг. 13 А, на котором изображен упругий прижим, выполненный согласно одному варианту исполнения настоящего изобретения; на фиг. 13D - поперечное сечение 13D-13D на фиг. 13 С; на фиг. 14 А - вид сбоку устройства для хранения, включающего опорную лапку, приспособленную к сопряжению с опорной поверхностью; на фиг. 14 В - вид по 14 В-14 В на фиг. 14 А. Подробное описание предпочтительного варианта исполнения На фиг. 1 показано устройство для хранения 10, выполненное согласно принципам настоящего изобретения и предназначенное для хранения одного или большего числа листов 12 материалов, показанных штрихпунктирными 5 линиями внутри устройства для хранения 10. Листы 12 материалов представляют собой предпочтительно листы с пробитыми отверстиями 14, которые позволяют подшивать листы 12 материалов и хранить в устройстве для хранения 10, как это подробно описано ниже. Хотя листы 12 материалов показаны на фиг. 1 как содержащие контейнер для хранения компакт-диска,предусмотрено, чтобы в этом устройстве для хранения 10 согласно настоящему изобретению можно было легко хранить другие типы листовых материалов, которые целесообразно хранить в скоросшивателе, включая, например, фотографии, рецепты и пластиковые или бумажные листы, что совершенно понятно специалистам в данной области. Устройство для хранения включает обложку 16 устройства для хранения, которую предпочтительно формуют как одно целое из упругоэластичного синтетического пластика, например полипропилена, хотя предусмотренo использование и других материалов, включая также полиэтилен, поливинилхлорид, полиэтилентерефталат и металл. Приемлемые материалы способны к формованию требуемой формы и обладают достаточной долговечностью, чтобы выдерживать повторяющиеся открывания и закрывания как обложки 16 устройства для хранения, так и механизмов скрепления, которые описаны подробно ниже. Обложка 16 устройства для хранения включает переднюю панель 18, шарнирно соединенную с задней панелью 20, и предпочтительно включает корешок 22, расположенный между передней и задней панелями 18, 20, к которому присоединены передняя и задняя панели 18, 20. Передняя и задняя панели 18, 20 предпочтительно шарнирно присоединены к противоположным продолговатым сторонам корешка 22 посредством псевдошарниров 24 а,24b соответственно, сформированных в обложке 16 устройства для хранения. Псевдошарниры 24 а, 24b предпочтительно являются продолговатыми участками уменьшенной толщины, формируемыми в обложке 16 устройства для хранения в соответствии с обычными технологиями,которые позволяют легко вручную формировать переднюю и заднюю панели 18, 20 около псевдошарниров 24a, 24b, но могут также содержать складки или бороздки (не показаны) или любые другие типы средств гибкого формования, известные в данной области. Обложку 16 устройства для хранения можно переводить из открытого положения, как наиболее четко показано на фиг. 1-3, в закрытое положение, как наиболее четко показано на фиг. 4 и 7. В открытом положении обложки 16 устройства для хранения переднюю панель 18, заднюю панель 20 и корешок 22 можно располагать на опорной поверхности (не показана) так, чтобы каждая из панелей 18, 20 и корешок 22 находились, в общем, в общей плоскости. В альтер 003074 6 нативном варианте исполнения в закрытом положении обложки 16 устройства для хранения переднюю панель 18 и заднюю панель 20 располагают одну поверх другой, в общем, в параллельных плоскостях, хотя корешок 22 располагается в плоскости, в общем, перпендикулярной плоскостям, в которых расположены передняя и задняя панели 18, 20. Как наиболее четко показано на фиг. 1, 2-4 и 7, обложка 16 устройства для хранения предпочтительно включает, по существу, непрерывный бортик 26, направленный вверх от внутренней поверхности 28 устройства для хранения 10 вблизи наружных краев обложки 16 устройства для хранения. Бортик 26 предпочтительно формуют как одно целое с обложкой 16 устройства для хранения во время формования устройства для хранения 10. При складывании обложки 16 устройства для хранения в закрытое положение,как показано на фиг. 7, бортик 26, передняя панель 18, задняя панель 20 и корешок 22 образуют закрытую камеру 30 (см. фиг. 4) внутри устройства для хранения 10, в которой хранят листовые материалы 12. Устройство 10 (см. фиг. 1-4) включает один или большее число скрепляющих механизмов 32, выполненных предпочтительно в форме отдаленных друг от друга жестких или полужестких столбиков (как показано на фигурах), которые предназначены для того, чтобы их полностью проводили сквозь отверстия 14,сформированные в листовых материалах 12, для подшивания листовых материалов 12 в обложке 16 устройства для хранения. Столбики 32 направлены от внутренней поверхности 28 устройства для хранения 10 и могут быть выполнены за одно целое с обложкой 16 устройства для хранения во время формования устройства для хранения 10 или могут быть, в альтернативном варианте исполнения, прикреплены к обложке 16 устройства для хранения привариванием, с помощью крепежных средств или с помощью других известных технологий скрепления или соединения. Столбики 32 предпочтительно направлены вверх от задней панели 20 так, чтобы листовые материалы 12 можно было легко нанизывать или снимать со столбиков 32, когда обложка 16 устройства для хранения разложена в раскрытом положении, как показано на фиг. 2 и 3. Столбики 32 предпочтительно направлены, в общем, перпендикулярно к задней панели 20,хотя предусмотрена возможность расположения столбиков 32 под некоторым углом внутрь к корешку 22 по всей их длине или, по меньшей мере, вблизи их отдаленных концов 34 с целью,которая описана ниже. Столбики 32 предпочтительно оканчиваются в зоне отдаленных концов 34 ниже передней панели 18, когда обложка 16 устройства для хранения сложена в закрытом положении, что более понятно при рассмотрении фиг. 4. Хотя столбики 32 показаны как на 7 правленные от задней панели 20, понятно, что столбики 32, в альтернативном варианте исполнения (не показан), могут быть направлены от передней панели 18 без отступления от сущности и объема настоящего изобретения. Столбики 32 (см. фиг. 1-4) предпочтительно выполнены в виде полых трубчатых элементов, которые оканчиваются вблизи их отдаленных концов 34 соединительными элементами 36, выполненными предпочтительно в виде розеток. В альтернативном варианте исполнения столбики 32 могут быть сплошными в существенной части их соответствующей длины и оканчиваться вблизи их отдаленных концов 34 в виде розеток 36. Хотя столбики 32 показаны,как, в общем, имеющие круглое поперечное сечение, следует иметь в виду, что столбики 32 могут иметь другие формы и размеры поперечного сечения, при которых столбики 32 могут быть полностью пропущены сквозь отверстия 14, выполненные в листовых материалах 12, без отступления от сущности и объема настоящего изобретения. Устройство для хранения 10 (см. фиг. 1-4) включает один или большее число скрепляющих элементов 38, выполненных предпочтительно в форме удлиненных язычковых элементов, как показано на фигурах, которые шарнирно соединены с обложкой 16 устройства для хранения. Шарнирное соединение язычковых элементов 38 с обложкой 16 устройства для хранения может быть выполнено множеством различных способов, включая простое складывание материала обложки 16 устройства для хранения, при котором язычковые элементы 38 могут быть сложены вручную относительно обложки 16 устройства для хранения. Язычковые элементы 38 предпочтительно формуют за одно целое с обложкой 16 устройства для хранения во время формования устройства для хранения 10. В альтернативном варианте исполнения предусмотрено, что язычковые элементы 38 могут быть вырезаны из обложки 16 устройства для хранения после формования устройства для хранения 10 согласно обычным технологиям вырезания с сохранением шарнирного соединения с обложкой 16 устройства для хранения у одного конца язычковых элементов 38. В альтернативном варианте исполнения (не показан) язычковые элементы 38 могут быть прикреплены к обложке 16 устройства для хранения путем использования клеев, привариванием, с использованием крепежных средств или с помощью других известных средств скрепления или соединения. Язычковые элементы 38 предпочтительно шарнирно соединены одним концом 40 с обложкой устройства для хранения посредством псевдошарнира 42, который совмещен с псевдошарниром 24b, что наиболее отчетливо показано на фиг. 1-4. В этом примерном варианте 8 исполнения язычковые элементы 38 направлены от псевдошарнира 42 в поперечном направлении корешка 22 и частично в поперечном направлении передней панели 18. Конечно, возможны и другие шарнирные соединения и конструкции язычковых элементов 38 без отступления от сущности и объема настоящего изобретения. Каждый язычковый элемент 38 предпочтительно включает, по меньшей мере, один псевдошарнир 44, расположенный, в общем, в поперечном направлении к продольному направлению язычковых элементов 38. Псевдошарниры 44 могут быть совмещены с псевдошарнирами 24 а, что отчетливее всего показано на фиг. 1-4. Псевдошарниры 44 позволяют складывать язычковые элементы 38, состоящие из множества сегментных компонентов 46 а, 46b, что отчетливее всего показано на фиг. 2-4. Каждый из множества компонентов 46 а, 46b предпочтительно включает, по существу, прямолинейный компонент вдоль его соответствующей длины. Язычковые элементы 38 в поперечном сечении имеют ширину, которая меньше диаметра отверстий 14, выполненных в листовых материалах 12, с целью, более подробно описанной ниже. Шарнирные соединения язычковых элементов 38 (см. фиг. 1-4) с обложкой 16 устройства для хранения позволяют вводить язычковые элементы 38 в сопряжение со столбиками 32 с образованием продолговатых держателей,обозначенных, в общем, позицией 48, вдоль которых можно свободно перемещать листовые материалы. Держатели 48 предпочтительно, в общем, определяются суммой длин столбиков 32 и язычковых элементов 38 и предназначены для того, чтобы можно было перемещать листовые материалы 12 вдоль держателей 48 из первого положения, при котором они располагаются, в общем, параллельно задней панели 20, во второе положение, при котором они располагаются, в общем, параллельно передней панели 18, что наиболее отчетливо показано на фиг. 3. Язычковые элементы 38 предпочтительно задействуют путем перемещения независимо от передней панели 18 и от задней панели 20 так,чтобы сопряжение язычковых элементов 38 со столбиками 32 сохранялось, когда обложку 16 устройства для хранения раскладывают и переводят в открытое положение. При сопряжении язычковых элементов 38 со столбиками 32 сегментные компоненты 46 а язычковых элементов 38 предпочтительно направлены, в общем, перпендикулярно к задней панели 20, тогда как сегментные компоненты 46b направлены, в общем, параллельно задней панели 20 в открытом и закрытом положениях обложки 16 устройства для хранения. В закрытом положении обложки 16 устройства для хранения сегментные компоненты 46 а язычковых элементов 38 предпочтительно находятся, в общем, в плоскости, определяемой 9 корешком 22, в то время как сегментные компоненты 46b находятся, в общем, в плоскости, определяемой передней панелью 18. Таким образом, в общем, образуют непрерывные наружные поверхности 50 устройства для хранения 10. В одном варианте исполнения настоящего изобретения, что наиболее отчетливо показано на фиг. 7, к обложке 16 устройства для хранения может быть прикреплена накладка 52. Накладка 52 может быть прозрачной для образования одного или большего числа карманов 54 рядом с наружными поверхностями 50. Карманы 54 приспособлены для расположения в них листов 56 с обозначениями, на которых может быть указано содержание документов в устройстве для хранения 10, а также для маскировки какихлибо разрывов в передней панели 18 и корешке 22. В альтернативном варианте исполнения накладка 52 может включать графические изображения или печатные идентификационные материалы, которые могут быть полупрозрачными или непрозрачными, чтобы маскировать наружные поверхности 50 обложки 16 устройства для хранения. Как показано на фиг. 6, могут быть предусмотрены ломающиеся полотна 58 для соединения язычковых элементов 38 с передней панелью 18, или с корешком 22, или с обеими панелями так, чтобы при складывании обложки 16 устройства для хранения язычковые элементы 38 автоматически сопрягались со столбиками 32. Однако, когда обложку 16 устройства для хранения пользователь открывает впервые, полотна 58 разрушаются, чтобы предоставить возможность перевести переднюю панель 18 и корешок 20 в раскрытое положение, в то же время сохраняя возможность сопряжения язычковых элементов 38 и столбиков 32. Каждый из язычковых элементов 38 (см. фиг. 2-4) оканчивается вблизи одного конца соединительным элементом 60, выполненным предпочтительно в виде, в общем, цилиндрического штырька. Штырьки 60 могут быть сформованы за одно целое с язычковыми элементами 38 или могут быть, в альтернативном варианте исполнения, прикреплены к язычковым элементам 38 путем использования клеев, приваривания, путем использования крепежных средств или путем использования других известных средств присоединения или прикрепления. Каждому штырьку 60 придана такая форма, чтобы его можно было вставлять в розетку 36 так, чтобы можно было создать сопряжение между язычковыми элементами 38 и столбиками 32 для образования держателей 48. Штырьки 60 (см. фиг. 2-3) могут содержать цилиндрическую стенку 62, которая приспособлена к фрикционному сопряжению с внутренней цилиндрической стенкой 64 столбиков 32. Таким образом, может быть создано соединение или сопряжение с возможностью разъединения между язычковыми элементами 10 38 и столбиками 32. Каждый язычковый элемент 38 может включать скругление 66, выполненное вверху соединительного элемента 60,которое в сочетании с цилиндрической наружной стенкой 68 столбиков 32 образует плавную переходную поверхность держателя 48 для перемещения листовых материалов 12 со столбиков 32 для переноса их вдоль язычковых элементов 38. Предусмотрено, чтобы благодаря наклону столбиков 32 внутрь по направлению к корешку 22, как было сказано выше, можно было улучшить сопряжение язычковых элементов 38 со столбиками 32, а также способствовать плавному перемещению листовых материалов 12 вдоль держателей 48, когда их перемещают со столбиков 32 на язычковые элементы 38. В альтернативном варианте исполнения,как показано на фиг. 5 А, соединительные элементы 60 язычковых элементов 38 могут содержать конусообразные кольца 70, которые имеют несколько больший диаметр, чем диаметр отверстия розетки 36. Когда конусообразные кольца 70 вставляют в розетку 36, создается разъемное соединение, или сопряжение, между язычковыми элементами 38 и столбиками 32,что хорошо известно специалистам в данной области. Конусообразные кольца 70 могут быть сформованы за одно целое с язычковыми элементами, хотя предусмотрено, что эти конусообразные кольца 70 могут быть сформированы на пластиковой или резиновой втулке (не показана), прикрепленной к пальцу (не показан),сформированному на отдаленном конце язычковых элементов 38. В альтернативном варианте исполнения настоящего изобретения, как показано на фиг. 5 В, каждый язычковый элемент 38 включает розетку 72, сформированную на отдаленном конце, которая включает радиально направленный внутрь кольцевой выступ 74. Каждый столбик 32 снабжен двумя или большим числом фланцев 76, оканчивающихся зазубринами 78,имеющими заостренные заплечики 80. Когда отдаленные концы фланцевых элементов 76 вставляют в розетки 72, зазубрины 78 заходят за радиально направленный внутрь кольцевой выступ 74, и заостренные заплечики 80 сопрягаются с ним и удерживаются кольцевым выступом 74. Фланцевые элементы 76 можно прижимать вручную друг к другу, чтобы предоставить возможность заостренным заплечикам 80 выйти из зацепления с кольцевым выступом 74. Таким образом запорное сопряжение может быть образовано между язычковыми элементами 38 и столбиками 32. Как показано в альтернативном варианте исполнения на фиг. 5 С, каждый язычковый элемент 38 включает радиально направленный наружу кольцевой выступ 82, сформированный на его отдаленном конце. Каждый столбик 32 сформирован с радиально направленным внутрь кольцевым выступом 84, приспособленным к 11 образованию "защелкиваемого замка", когда кольцевой выступ 82 язычковых элементов 38 проходит за кольцевой выступ 84 столбиков 32. Таким образом звуковые и осязательные сигналы сообщают пользователю, что достигнуто сопряжение между язычковыми элементами 38 и столбиками 32. При использовании устройства для хранения 10 обложку 16 устройства для хранения раскладывают в открытое положение, как показано на фиг. 1, так, чтобы один или большее число листовых материалов 12 можно было нанизать на столбики 32, чтобы вложить листы 12 в обложку 16 устройства для хранения. Язычковые элементы 38 складывают, поворачивая относительно псевдошарниров 42, 44 так, чтобы ввести их в сопряжение со столбиками 32, чтобы образовать держатели 48. В это время листовые материалы 12 можно легко перемещать на держателях 48 из первого положения, при котором они находятся, в общем, параллельно задней панели 20, во второе положение, при котором они располагаются, в общем, параллельно передней панели 18, как наиболее отчетливо показано на фиг. 3. Когда доступ к листовым материалам 12 больше не требуется, обложку 16 устройства для хранения складывают в закрытое положение, как показано на фиг. 7, чтобы закрыть камеру хранения 30 устройства для хранения 10. Когда один или большее число листовых материалов 12 нужно вложить или изъять из устройства для хранения 10, каждый язычковый элемент 38 и столбик 32 разъединяют, чтобы обеспечить возможность вкладывать или изымать материалы со столбиков 32. На фиг. 8 показано устройство для хранения 100, выполненное согласно альтернативному варианту исполнения настоящего изобретения, где одинаковыми позициями обозначены части, сходные с частями устройства для хранения 10, представленного на фиг. 1-7. В соответствии с данной отличительной особенностью настоящего изобретения удаляют переднюю панель 18 и корешок 22 устройства для хранения 10, чтобы устройство для хранения 100 включало заднюю панель 20, непрерывный бортик 26, направленный вверх от внутренней поверхности 28 панели 20 вблизи наружных краев панели 20, один или большее число скрепляющих механизмов 32 (показано два), предпочтительно выполненных в виде отстоящих друг от друга жестких или полужестких столбиков, и один или большее число скрепляющих механизмов 38 (показано два), выполненных предпочтительно в виде удлиненных язычковых элементов. Как подробно описано выше, столбики 32 предназначены для того, чтобы их можно было пропускать полностью сквозь отверстия 14, выполненные в листовых материалах 12 для подшивки листовых материалов 12 относительно панели 20. Язычковые элементы 38 соединены вблизи продолговатого края 90 панели 12 20 так, чтобы их можно было складывать и вводить в сопряжение со столбиками 32 с образованием продолговатых держателей 48 (см. фиг. 3 и 4), на которых можно свободно перемещать листовые материалы 12. Язычковые элементы 38 предпочтительно присоединяют вблизи продолговатого края 90 посредством соответствующих псевдошарниров 42, расположенных вблизи продолговатого края 90. Язычковые элементы 38 предпочтительно включают, по меньшей мере, один из псевдошарниров 44, расположенный, в общем, в поперечном направлении к продольному направлению язычкового элемента 38. Псевдошарниры 44 позволяют складывать язычковые элементы 38, состоящие из множества сегментных компонентов 46 а, 46b,как более подробно описано выше. На фиг. 9 А-9 С показано устройство для хранения 200, выполненное согласно альтернативному варианту исполнения настоящего изобретения, где одинаковыми позициями обозначены части, сходные с частями варианта исполнения устройства для хранения 10, представленного на фиг. 1-7. Устройство для хранения 200 отличается от устройства для хранения 10 преимущественно переносом столбиков 32 внутрь по направлению к псевдошарниру 24b и присоединением язычковых элементов 38 к задней панели 20. Более конкретно, как показано на фиг. 9 А и 9 В, язычковые элементы 38 присоединены к задней панели 20 так, чтобы язычковые элементы 38 можно было перемещать независимо от передней и задней панелей 18, 20 в сопряжение с соответствующими столбиками 32 при складывании обложки. Язычковые элементы 38 предпочтительно присоединены к задней панели 20 посредством соответствующих псевдошарниров 202, хотя возможны и другие соединения, которые позволяли бы складывание язычковых элементов 38, так же, как и описанные подробно со ссылками на фиг. 1-7. Устройство для хранения 200 используют следующим образом. Обложку 16 устройства для хранения раскладывают в открытое положение, как показано на фиг. 9 А, так, чтобы один или большее число листовых материалов 12 можно было нанизать на столбики 32 для подшивки листовых материалов 12 относительно обложки 16 устройства для хранения. Язычковые элементы 38 складывают относительно псевдошарниров 202 так, чтобы ввести в сопряжение со столбиками 32 для образования держателей 48. В это время листовые материалы 12 можно свободно перемещать по держателям 48 из первого положения, определяемого листовым материалом 12 а, показанным пунктирными линиями на фиг. 9 А, при котором они, в общем,располагаются параллельно передней панели 18,во второе положение, определяемое листовым материалом 12b, показанным пунктирными линиями на фиг. 9 А, при котором они располагаются, в общем, параллельно задней панели 20. 13 После того как листовые материалы 12 перемещены по держателям 48 со столбиков 32 на язычковые элементы 38, обложку 16 устройства для хранения можно закрыть, как показано на фиг. 9 В. Затем, когда обложка 16 устройства для хранения открыта, листовые материалы 12 можно свободно перемещать из первого положения,при котором они, в общем, располагаются параллельно задней панели 20, во второе положение, при котором они располагаются, в общем,параллельно передней панели 18, в общем,сходным образом с действием устройства для хранения 10, проиллюстрированным на фиг. 1-7. Когда один или большее число листовых материалов 12 следует вложить или изъять из устройства для хранения 10, каждый язычковый элемент 38 отсоединяют от столбика 32, чтобы обеспечить возможность вложения или изъятия листовых материалов со столбиков 32 или язычковых элементов 38. Когда доступ к листовым материалам 12 больше не требуется, обложку16 устройства для хранения можно сложить в закрытое положение, как показано на фиг. 9 В и 9 С, чтобы закрыть камеру хранения 30 устройства для хранения 200. Для удерживания с возможностью высвобождения обложки 16 устройства для хранения в закрытом положении предусмотрено запорное устройство 204, расположенное на бортике 26, которое можно использовать в вариантах исполнения устройств для хранения 10 и 200. Запорное устройство 204 включает один или большее число ушек 206, поддерживаемых бортиком 26 а передней панели 18, которые находятся в согласованном положении относительно каналов 208, поддерживаемых бортиком 26b задней панели 20, хотя ушки 206 и каналы 208 могут быть расположены и в обратном порядке без отступления от сущности и объема настоящего изобретения. Каждое ушко 206 (см. фиг. 9 С) приспособлено к взаимодействию с защелкой 212, выступающей от бортика 26b в направлении углубления 210. Каждый канал 208 предпочтительно формируют бортиком 26b и упругим ушком 214, которое отдалено от и, в общем, расположено параллельно бортику 26b. Каждому каналу 208 придана такая форма, чтобы он захватывал с возможностью высвобождения ушко 206 между защелкой 212 и упругим ушком 214 (см. фиг. 9 С), чтобы удерживать с возможностью высвобождения обложку 16 устройства для хранения в закрытом положении. На соответствующих наружных поверхностях бортиков 26 а, 26b могут быть выполнены углубления 216, которым придают такую форму,чтобы пользователь мог в них расположить кончики пальцев, чтобы было удобнее открывать обложку 16 устройства для хранения. Могут быть, конечно, использованы и другие запорные устройства для того, чтобы удерживать с возможностью высвобождения обложку устройства для хранения в закрытом положении 14 без отступления от сущности и объема настоящего изобретения. На фиг. 10 представлено устройство для хранения 300, выполненное согласно другому альтернативному варианту исполнения настоящего изобретения, где одинаковыми позициями обозначены части, сходные с частями варианта исполнения устройства для хранения 200, изображенного на фиг. 9 А-9 С. В соответствии с этой отличительной особенностью настоящего изобретения передняя панель 18 и корешок 22 устройства для хранения 200 удалены так, что устройство для хранения 300 включает заднюю панель 20, непрерывный бортик 26, направленный вверх от внутренней поверхности 28 панели 20 вблизи наружных краев панели 20, один или более скрепляющих механизмов 32 (показано два), выполненных предпочтительно в виде отстоящих друг от друга жестких или полужестких столбиков, и один или большее число скрепляющих механизмов 38 (показано два), выполненных предпочтительно в форме продолговатых язычковых элементов. Как описано более подробно выше, столбики 32 предназначены для того, чтобы их можно было проводить полностью сквозь отверстия 14, выполненные в листовых материалах 12 для подшивки листовых материалов 12 относительно панели 20. Язычковые элементы 38 присоединены к панели 20 так, чтобы эти язычковые элементы 38 можно было складывать и вводить в сопряжение со столбиками с образованием держателей 48 (см. фиг. 9 А), по которым можно легко перемещать листовые материалы 12. Язычковые элементы 38 предпочтительно присоединяют к панели 20 посредством соответствующих псевдошарниров 202. Язычковые элементы 38 предпочтительно включают, по меньшей мере, один из псевдошарниров 44, расположенных, в общем, перпендикулярно к продольному направлению язычкового элемента 38. Псевдошарниры 44 позволяют складывать язычковые элементы 38, состоящие из множества сегментных компонентов 46 а, 46b,как подробно описано выше. На фиг. 11 А и 11 В показан альтернативный вариант исполнения скрепляющих элементов 38. В этом варианте исполнения скрепляющие элементы 38 предпочтительно выполнены в виде продолговатых язычковых элементов (показан один), которые являются, по меньшей мере, частично гибкими вдоль их длины, благодаря чему можно складывать язычковые элементы и вводить их в сопряжение со столбиками 32. В соответствии с этой отличительной особенностью настоящего изобретения язычковые элементы 38 могут включать участок с уменьшенной толщиной, обозначенный, в общем, позицией 400, благодаря которому язычковый элемент 38 можно изгибать, придавая ему дугообразную форму, как показано на фиг. 11 В, таким образом исключая применение поперечных псевдошарниров 44, описанных подробно выше. 15 Другой альтернативный вариант исполнения скрепляющего элемента 38, предпочтительно выполненного в виде продолговатого язычкового элемента, показан на фиг. 12 А-12 С. В соответствии с этой отличительной особенностью настоящего изобретения язычковые элементы 38 включают множество сегментных компонентов 500 а, 500b и 500 с, образованных путем включения поперечных псевдошарниров 44. Для обеспечения, в общем, плавного переноса листового материала (не показан) по язычковому элементу 38 так, чтобы листовой материал не задерживался или не захватывался вблизи участков псевдошарниров 44, сегментный компонент 500b снабжен ребром 502, а сегментные компоненты 500 а, 500 с (каждый) включают канал 504. Таким образом ребро 502 сегментного компонента 500b входит в соответствующие каналы 504 сегментных компонентов 500 а, 500 с так, что не появляется зазор или впадина, образуемые псевдошарнирами 44, которые могли бы в противном случае приводить к задерживанию или захвату листового материала при перемещении его вдоль язычкового элемента 38. Конечно, расположение ребра 502 и каналов 504 может быть изменено на противоположное, и специалистам в данной области понятно, что можно использовать и другие конструкции, которые обеспечивали бы возможность, по существу, свободного без задержек перемещения листовых материалов по язычковому элементу 38, без отступления от сущности и объема настоящего изобретения. Во всех вариантах исполнения устройства для хранения 10, 100, 200 и 300 могут быть введены и использованы различные упругие конструкции прижимов 600 (см. фиг. 13 А и 13 В) и 602 (см. фиг. 13 С и 13D), которые могут быть прикреплены к одной или большему числу панелей 18, 20 (показана передняя панель 18) различных устройств для хранения. Например, упругий прижим 600 включает ножку 604 и поперечную упругую лапку 606, которым придана такая форма, чтобы удерживать с возможностью высвобождения листовой материал, буклет или сходный, в общем, плоский листовой материал(не показан) между упругой лапкой 606 и одной из панелей 18, 20 понятным специалисту в данной области образом. В альтернативном варианте исполнения упругий прижим 602 включает пару отстоящих друг от друга параллельных упругих лапок 608, которым придана такая форма, чтобы можно было фиксировать средство для письма или подобное, в общем, изделие круглой формы (не показано) между упругими лапками 608 понятным специалистам в данной области способом. Конечно, могут быть использованы и другие упругие конструкции прижимов для фиксирования с возможностью высвобождения изделий в обложке 16 устройства для хранения без отступления от сущности и объема настоящего изобретения. 16 Как показано на фиг. 14 А и 14 В, обложка 16 устройства для хранения предпочтительно содержит множество опорных ножек 700, формуемых за одно целое на наружных поверхностях бортика 26 и приспособленных для сопряжения с опорной поверхностью 702. Например,опорная ножка 700 может иметь форму капли при отрыве, и их формуют так, чтобы внешние поверхности опорной ножки 700 взаимодействовали с опорной поверхностью 702. Благодаря этому устройства для хранения согласно настоящему изобретению можно хранить в положении, когда они опираются на торец, как показано на фиг. 14 А. Хотя настоящее изобретение проиллюстрировано описанием различных вариантов исполнения и хотя эти варианты исполнения описаны достаточно подробно, заявитель не стремился в какой-либо мере ограничить объем прилагаемой формулы изобретения этими деталями. Специалисты в данной области легко могут представить себе дополнительные преимущества и модификации. Например, хотя формирование штырьков 60 на язычковых элементах 38 и формирование розеток 36 на столбиках 32 может быть предпочтительным, специалистам в данной области понятно, что можно выполнить множество других конструкций соединений на язычковых элементах 38 и столбиках 32, с помощью которых можно обеспечить сопряжение компонентов, как это желательно, для формирования держателей 48. Кроме того, следует иметь в виду, что места расположения и конфигурация язычковых элементов 38 и столбиков 32 могут быть изменены на противоположные или модифицированы в сравнении с примерными вариантами исполнения, описанными здесь, без отступления от сущности и объема настоящего изобретения. Изобретение в его широком смысле является, таким образом, не ограниченным специальными деталями, представительными устройством и способом, а представлен и описан иллюстрирующий пример. В соответствии с этим могут быть произведены отступления от таких деталей без отступления от сущности и объема общей концепции изобретения, предложенной заявителем. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для хранения, предназначенное для хранения, по меньшей мере, одного листа материала, содержащее обложку устройства для хранения, которую можно переводить в открытое или закрытое положение, включающую переднюю панель и заднюю панель; по меньшей мере, первый скрепляющий элемент, направленный от упомянутой обложки устройства для хранения и предназначенный для того, чтобы его можно было полностью проводить сквозь лист материала для подшивки 17 листа материала в упомянутой обложке устройства для хранения; по меньшей мере, один второй скрепляющий элемент, присоединенный к упомянутой обложке устройства для хранения и предназначенный для перемещения независимо от упомянутых передней и задней панелей, складывания и введения в сопряжение с упомянутым первым скрепляющим элементом для образования продолговатого держателя, по которому можно свободно перемещать лист материала из первого положения, при котором лист материала располагается в общем параллельно упомянутой задней панели, во второе положение, отдаленное от первого положения. 2. Устройство для хранения по п.1, в котором упомянутый второй скрепляющий элемент выполнен за одно целое с упомянутой обложкой устройства для хранения. 3. Устройство для хранения по п.1, в котором упомянутая обложка устройства для хранения дополнительно содержит корешок, расположенный между упомянутыми передней и задней панелями, с которым шарнирно соединены упомянутые передняя и задняя панели с противоположных продолговатых сторон упомянутого корешка. 4. Устройство для хранения по п.3, дополнительно содержащее первый псевдошарнир,которым соединена упомянутая передняя панель с одной продолговатой стороной упомянутого корешка, и второй псевдошарнир, которым соединена упомянутая задняя панель с противоположной продолговатой стороной упомянутого корешка. 5. Устройство для хранения по п.4, в котором упомянутый второй скрепляющий элемент одним концом присоединен к упомянутому второму псевдошарниру для обеспечения возможности складывания упомянутого второго скрепляющего элемента и введения его в сопряжение с упомянутым первым скрепляющим элементом. 6. Устройство для хранения по п.1, дополнительно содержащее псевдошарнир, соединенный с упомянутым вторым скрепляющим элементом для обеспечения возможности складывания упомянутого второго скрепляющего элемента и введения его в сопряжение с упомянутым первым скрепляющим элементом. 7. Устройство для хранения по п.6, в котором упомянутый второй скрепляющий элемент содержит продолговатый язычковый элемент,один конец которого присоединен к упомянутому псевдошарниру. 8. Устройство для хранения по п.6, в котором упомянутый псевдошарнир соединен с упомянутой задней панелью. 9. Устройство для хранения по п.6, в котором упомянутый второй скрепляющий элемент содержит, по меньшей мере, один псевдошарнир, расположенный в общем в поперечном направлении к его продольному направлению, для 18 обеспечения возможности складывания упомянутого второго скрепляющего элемента во множество сегментных компонентов. 10. Устройство для хранения по п.9, в котором каждый из упомянутого множества сегментных компонентов включает, по существу,прямолинейный компонент вдоль соответствующей его длины. 11. Устройство для хранения по п.9, в котором упомянутый второй скрепляющий элемент содержит первый сегментный компонент,включающий ребро, и второй сегментный компонент, включающий канал, в котором упомянутый канал приспособлен к приему, по меньшей мере частичному, упомянутого ребра при складывании упомянутого второго скрепляющего элемента и введении в сопряжение с упомянутым первым скрепляющим элементом. 12. Устройство для хранения по п.1, в котором упомянутый первый скрепляющий элемент содержит столбик, направленный от одной из упомянутых передней или задней панелей. 13. Устройство для хранения по п.12, в котором упомянутый столбик выполняют за одно целое с одной из упомянутых передней или задней панелей. 14. Устройство для хранения по п.12, в котором упомянутый столбик прикрепляют к одной из упомянутых передней или задней панелей. 15. Устройство для хранения по п.1, в котором упомянутый второй скрепляющий элемент содержит продолговатый язычковый элемент. 16. Устройство для хранения по п.1, в котором упомянутую обложку устройства для хранения формуют из одного куска упругого деформируемого пластика. 17. Устройство для хранения по п.1, в котором упомянутая обложка устройства для хранения содержит, по существу, непрерывный бортик, направленный от упомянутой обложки устройства для хранения в общем направлении вблизи отдаленных ее краев. 18. Устройство для хранения по п.17, в котором упомянутая обложка устройства для хранения включает сопрягаемое с возможностью отсоединения запорное устройство, связанное с упомянутым бортиком и приспособленное удерживать с возможностью отсоединения упомянутую обложку устройства для хранения в упомянутом закрытом положении. 19. Устройство для хранения по п.17, дополнительно содержащее множество выступов,направленных наружу от упомянутого бортика и приспособленных для сопряжения с опорной поверхностью. 20. Устройство для хранения по п.1, дополнительно содержащее накладку, прикрепленную к наружной поверхности упомянутой обложки устройства для хранения. 21. Устройство для хранения по п.1, в котором упомянутый второй скрепляющий эле 19 мент является гибким, по меньшей мере частично, вдоль его длины. 22. Устройство для хранения по п.1, дополнительно содержащее упругий прижим, соединенный, по меньшей мере, с одной из упомянутых передней или задней панелей. 23. Устройство для хранения по п.1, в котором упомянутый второй скрепляющий элемент одним концом соединен с упомянутой задней панелью. 24. Устройство для хранения по п.1, в котором один из упомянутых первого и второго скрепляющих элементов оканчивается розеткой,а упомянутый другой оканчивается штырьком, в котором упомянутая розетка приспособлена для приема упомянутого штырька. 25. Устройство для хранения по п.24, в котором упомянутую розетку можно сопрягать с возможностью отсоединения с упомянутым штырьком. 26. Устройство для хранения по п.24, в котором упомянутую розетку можно сопрягать с упомянутым штырьком с фиксацией. 27. Устройство для хранения, предназначенное для хранения, по меньшей мере, одного листа материала, содержащее панель; по меньшей мере, один первый скрепляющий элемент, направленный от упомянутой панели и предназначенный для того, чтобы его можно было полностью пропускать сквозь лист материала для подшивания листа материала относительно упомянутой панели; по меньшей мере, один второй скрепляющий элемент, присоединенный к упомянутой панели и предназначенный для перемещения независимо от упомянутой панели в сложенное положение для сопряжения с упомянутым первым скрепляющим элементом для образования продолговатого держателя, по которому можно свободно перемещать лист материала из первого положения, при котором лист материала располагается в общем параллельно упомянутой панели, во второе положение, отстоящее от первого положения. 28. Устройство для хранения по п.27, в котором упомянутый второй скрепляющий элемент выполнен за одно целое с упомянутой панелью. 29. Устройство для хранения по п.27, дополнительно содержащее псевдошарнир, соединенный с упомянутым вторым скрепляющим элементом для обеспечения возможности складывания упомянутого второго скрепляющего элемента и введения его в сопряжение с упомянутым первым скрепляющим элементом. 30. Устройство для хранения по п.29, в котором упомянутый второй скрепляющий элемент содержит продолговатый язычковый элемент, один конец которого присоединен к упомянутому псевдошарниру. 31. Устройство для хранения по п.29, в котором упомянутый псевдошарнир расположен 20 вблизи продолговатого края упомянутой панели. 32. Устройство для хранения по п.29, в котором упомянутый второй скрепляющий элемент содержит, по меньшей мере, один псевдошарнир, расположенный, в общем, в поперечном направлении к его продольному направлению, для обеспечения возможности складывания упомянутого второго скрепляющего элемента во множество сегментных компонентов. 33. Устройство для хранения по п.32, в котором каждый из упомянутого множества сегментных компонентов включает, по существу,прямолинейный компонент вдоль соответствующей его длины. 34. Устройство для хранения по п.32, в котором упомянутый второй скрепляющий элемент содержит первый сегментный компонент,включающий ребро, и второй сегментный компонент, включающий канал, в котором упомянутый канал приспособлен к приему, по меньшей мере частичному, упомянутого ребра при складывании упомянутого второго скрепляющего элемента и введения в сопряжение с упомянутым первым скрепляющим элементом. 35. Устройство для хранения по п.27, в котором упомянутый первый скрепляющий элемент содержит столбик, направленный от упомянутой панели. 36. Устройство для хранения по п.35, в котором упомянутый столбик выполнен за одно целое с упомянутой панелью. 37. Устройство для хранения по п.35, в котором упомянутый столбик прикреплен к упомянутой панели. 38. Устройство для хранения по п.27, в котором упомянутый второй скрепляющий элемент содержит продолговатый язычковый элемент. 39. Устройство для хранения по п.27, в котором упомянутая панель имеет, по существу,непрерывный бортик, направленный от упомянутой панели в общем направлении вблизи отдаленных ее краев. 40. Устройство для хранения по п.27, в котором упомянутый второй скрепляющий элемент одним концом присоединен вблизи продолговатого края упомянутой панели. 41. Устройство для хранения по п.27, в котором один из упомянутых первого и второго скрепляющих элементов оканчивается розеткой,а упомянутый другой оканчивается штырьком, в котором упомянутая розетка приспособлена для приема упомянутого штырька. 42. Устройство для хранения по п.41, в котором упомянутую розетку можно сопрягать с возможностью отсоединения с упомянутым штырьком. 43. Устройство для хранения по п.41, в котором упомянутую розетку можно сопрягать упомянутым штырьком с фиксацией.
