Устройство для хранения стерильных медицинских инструментов “панмед 2″

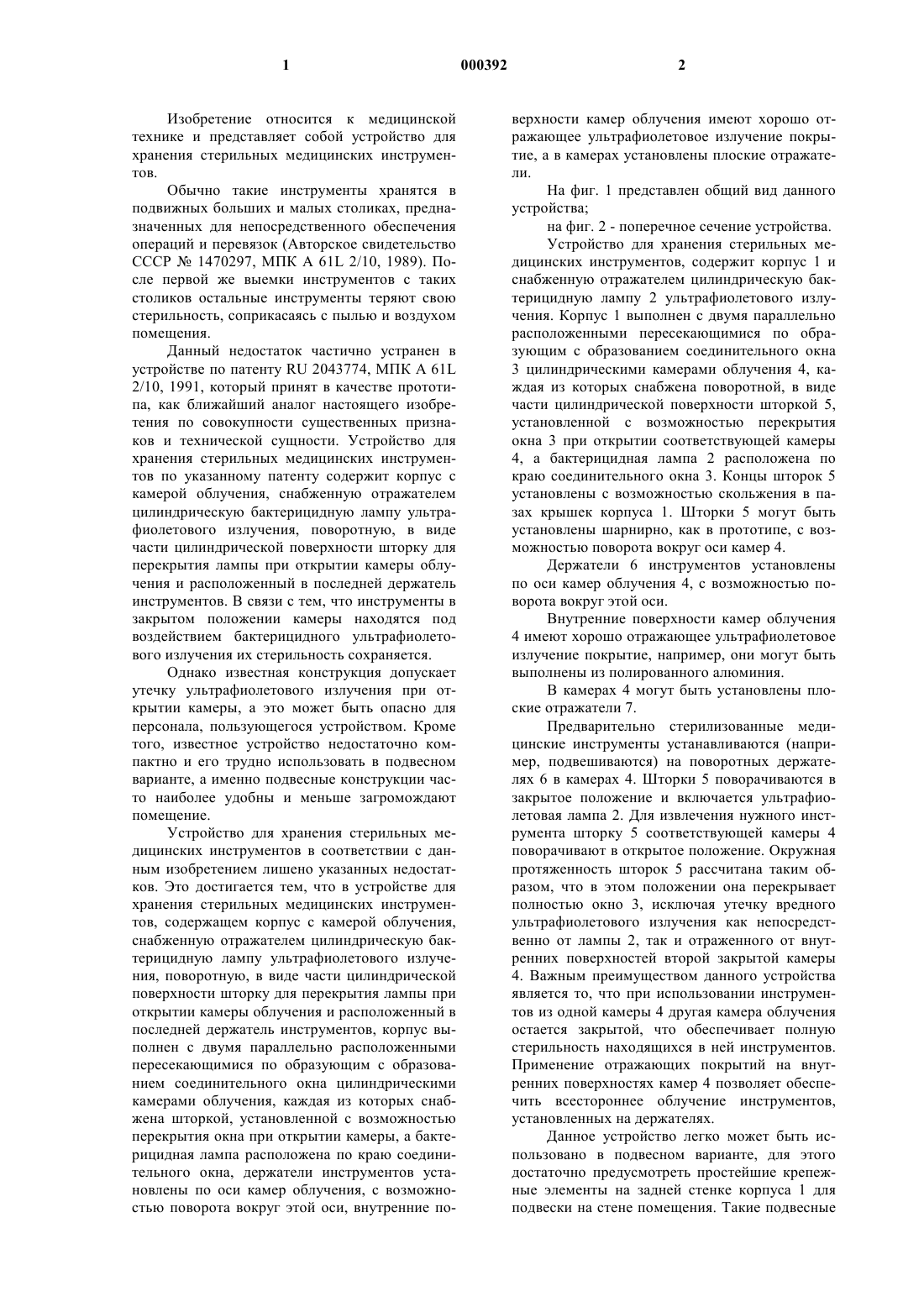

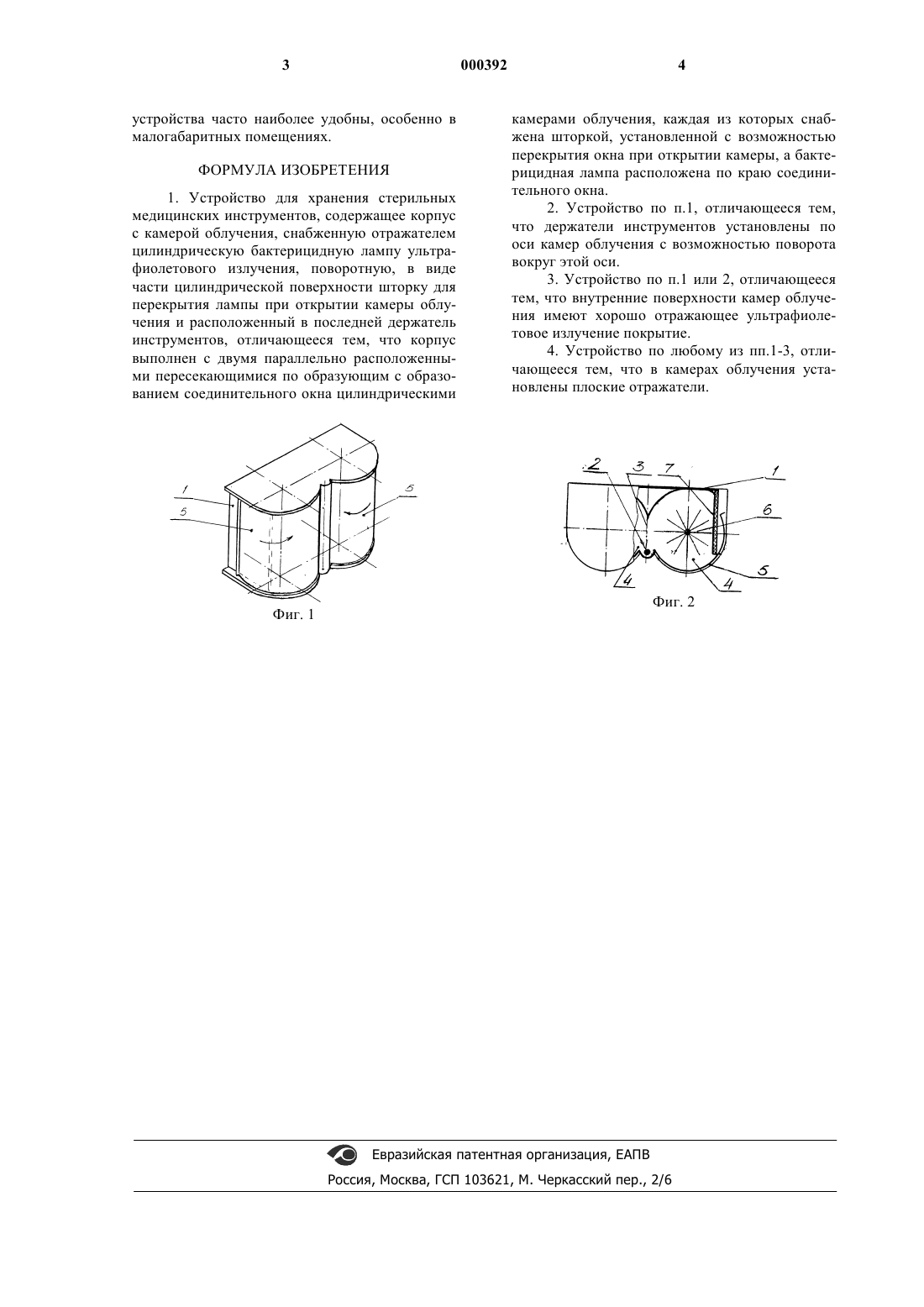

1 Изобретение относится к медицинской технике и представляет собой устройство для хранения стерильных медицинских инструментов. Обычно такие инструменты хранятся в подвижных больших и малых столиках, предназначенных для непосредственного обеспечения операций и перевязок (Авторское свидетельство СССР 1470297, МПК А 61L 2/10, 1989). После первой же выемки инструментов с таких столиков остальные инструменты теряют свою стерильность, соприкасаясь с пылью и воздухом помещения. Данный недостаток частично устранен в устройстве по патенту RU 2043774, МПК А 61L 2/10, 1991, который принят в качестве прототипа, как ближайший аналог настоящего изобретения по совокупности существенных признаков и технической сущности. Устройство для хранения стерильных медицинских инструментов по указанному патенту содержит корпус с камерой облучения, снабженную отражателем цилиндрическую бактерицидную лампу ультрафиолетового излучения, поворотную, в виде части цилиндрической поверхности шторку для перекрытия лампы при открытии камеры облучения и расположенный в последней держатель инструментов. В связи с тем, что инструменты в закрытом положении камеры находятся под воздействием бактерицидного ультрафиолетового излучения их стерильность сохраняется. Однако известная конструкция допускает утечку ультрафиолетового излучения при открытии камеры, а это может быть опасно для персонала, пользующегося устройством. Кроме того, известное устройство недостаточно компактно и его трудно использовать в подвесном варианте, а именно подвесные конструкции часто наиболее удобны и меньше загромождают помещение. Устройство для хранения стерильных медицинских инструментов в соответствии с данным изобретением лишено указанных недостатков. Это достигается тем, что в устройстве для хранения стерильных медицинских инструментов, содержащем корпус с камерой облучения,снабженную отражателем цилиндрическую бактерицидную лампу ультрафиолетового излучения, поворотную, в виде части цилиндрической поверхности шторку для перекрытия лампы при открытии камеры облучения и расположенный в последней держатель инструментов, корпус выполнен с двумя параллельно расположенными пересекающимися по образующим с образованием соединительного окна цилиндрическими камерами облучения, каждая из которых снабжена шторкой, установленной с возможностью перекрытия окна при открытии камеры, а бактерицидная лампа расположена по краю соединительного окна, держатели инструментов установлены по оси камер облучения, с возможностью поворота вокруг этой оси, внутренние по 000392 2 верхности камер облучения имеют хорошо отражающее ультрафиолетовое излучение покрытие, а в камерах установлены плоские отражатели. На фиг. 1 представлен общий вид данного устройства; на фиг. 2 - поперечное сечение устройства. Устройство для хранения стерильных медицинских инструментов, содержит корпус 1 и снабженную отражателем цилиндрическую бактерицидную лампу 2 ультрафиолетового излучения. Корпус 1 выполнен с двумя параллельно расположенными пересекающимися по образующим с образованием соединительного окна 3 цилиндрическими камерами облучения 4, каждая из которых снабжена поворотной, в виде части цилиндрической поверхности шторкой 5,установленной с возможностью перекрытия окна 3 при открытии соответствующей камеры 4, а бактерицидная лампа 2 расположена по краю соединительного окна 3. Концы шторок 5 установлены с возможностью скольжения в пазах крышек корпуса 1. Шторки 5 могут быть установлены шарнирно, как в прототипе, с возможностью поворота вокруг оси камер 4. Держатели 6 инструментов установлены по оси камер облучения 4, с возможностью поворота вокруг этой оси. Внутренние поверхности камер облучения 4 имеют хорошо отражающее ультрафиолетовое излучение покрытие, например, они могут быть выполнены из полированного алюминия. В камерах 4 могут быть установлены плоские отражатели 7. Предварительно стерилизованные медицинские инструменты устанавливаются (например, подвешиваются) на поворотных держателях 6 в камерах 4. Шторки 5 поворачиваются в закрытое положение и включается ультрафиолетовая лампа 2. Для извлечения нужного инструмента шторку 5 соответствующей камеры 4 поворачивают в открытое положение. Окружная протяженность шторок 5 рассчитана таким образом, что в этом положении она перекрывает полностью окно 3, исключая утечку вредного ультрафиолетового излучения как непосредственно от лампы 2, так и отраженного от внутренних поверхностей второй закрытой камеры 4. Важным преимуществом данного устройства является то, что при использовании инструментов из одной камеры 4 другая камера облучения остается закрытой, что обеспечивает полную стерильность находящихся в ней инструментов. Применение отражающих покрытий на внутренних поверхностях камер 4 позволяет обеспечить всестороннее облучение инструментов,установленных на держателях. Данное устройство легко может быть использовано в подвесном варианте, для этого достаточно предусмотреть простейшие крепежные элементы на задней стенке корпуса 1 для подвески на стене помещения. Такие подвесные устройства часто наиболее удобны, особенно в малогабаритных помещениях. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для хранения стерильных медицинских инструментов, содержащее корпус с камерой облучения, снабженную отражателем цилиндрическую бактерицидную лампу ультрафиолетового излучения, поворотную, в виде части цилиндрической поверхности шторку для перекрытия лампы при открытии камеры облучения и расположенный в последней держатель инструментов, отличающееся тем, что корпус выполнен с двумя параллельно расположенными пересекающимися по образующим с образованием соединительного окна цилиндрическими 4 камерами облучения, каждая из которых снабжена шторкой, установленной с возможностью перекрытия окна при открытии камеры, а бактерицидная лампа расположена по краю соединительного окна. 2. Устройство по п.1, отличающееся тем,что держатели инструментов установлены по оси камер облучения с возможностью поворота вокруг этой оси. 3. Устройство по п.1 или 2, отличающееся тем, что внутренние поверхности камер облучения имеют хорошо отражающее ультрафиолетовое излучение покрытие. 4. Устройство по любому из пп.1-3, отличающееся тем, что в камерах облучения установлены плоские отражатели.
