Устройство для хранения стерильных медицинских инструментов “панмед 1″

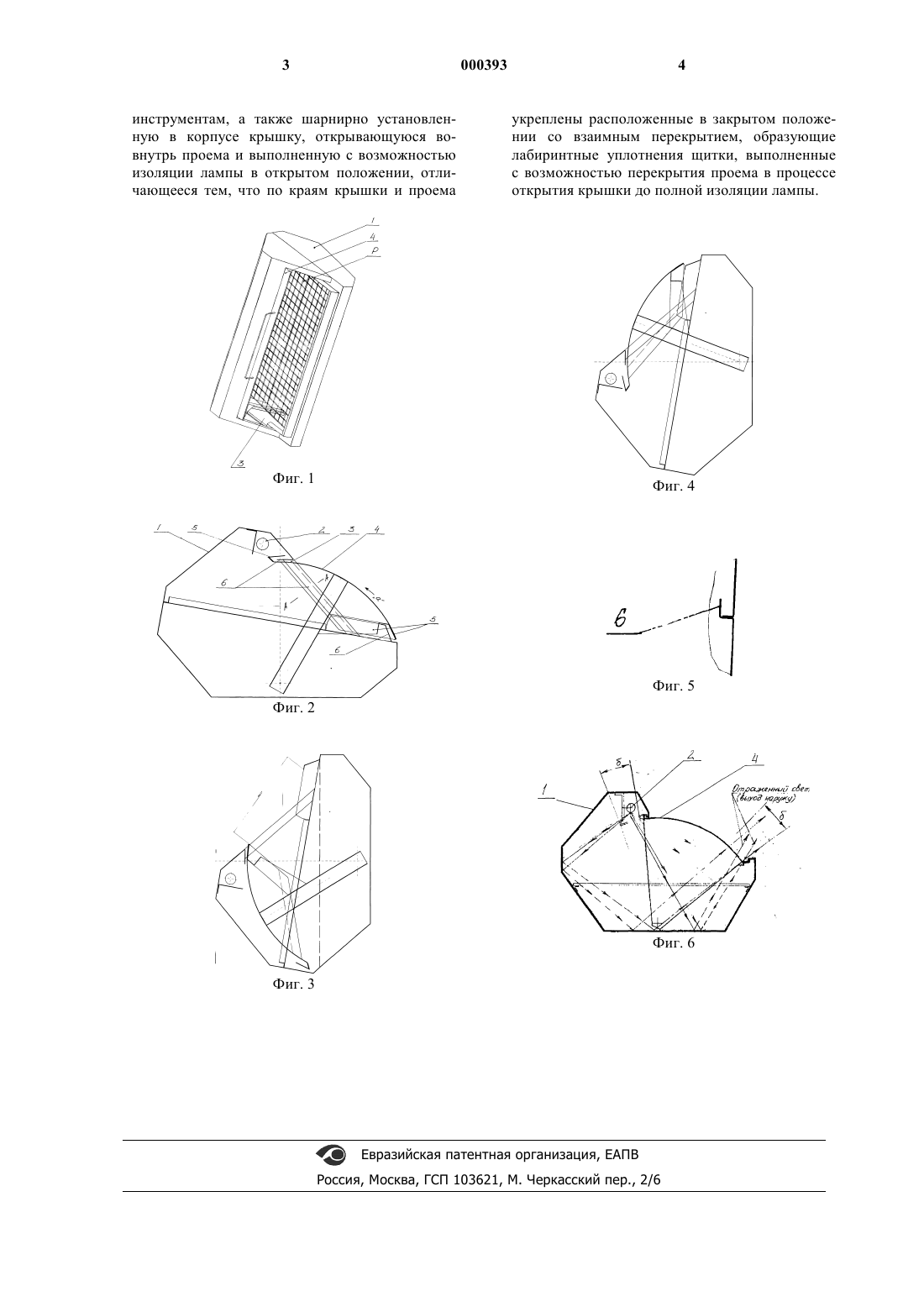

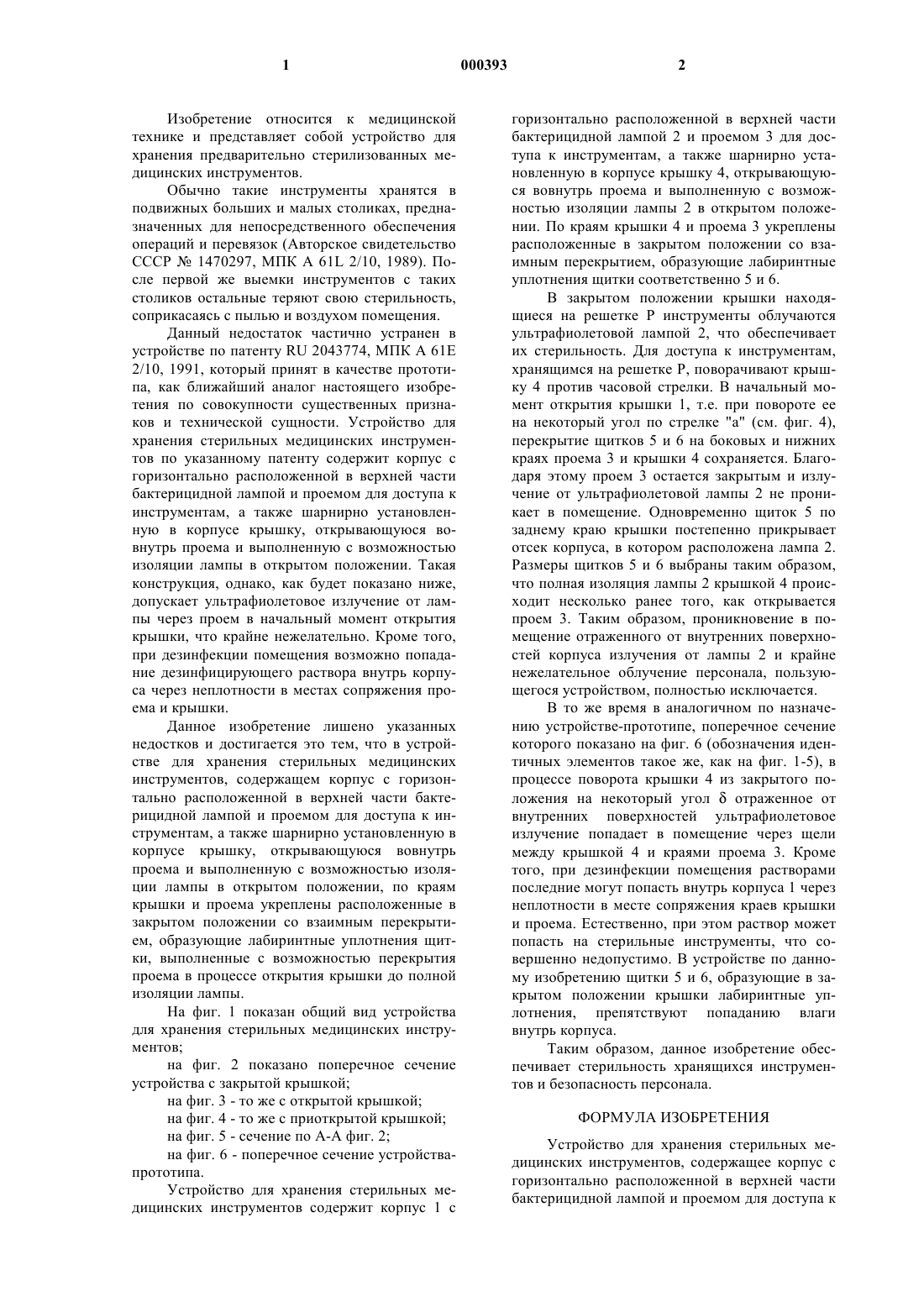

1 Изобретение относится к медицинской технике и представляет собой устройство для хранения предварительно стерилизованных медицинских инструментов. Обычно такие инструменты хранятся в подвижных больших и малых столиках, предназначенных для непосредственного обеспечения операций и перевязок (Авторское свидетельство СССР 1470297, МПК А 61L 2/10, 1989). После первой же выемки инструментов с таких столиков остальные теряют свою стерильность,соприкасаясь с пылью и воздухом помещения. Данный недостаток частично устранен в устройстве по патенту RU 2043774, МПК А 61 Е 2/10, 1991, который принят в качестве прототипа, как ближайший аналог настоящего изобретения по совокупности существенных признаков и технической сущности. Устройство для хранения стерильных медицинских инструментов по указанному патенту содержит корпус с горизонтально расположенной в верхней части бактерицидной лампой и проемом для доступа к инструментам, а также шарнирно установленную в корпусе крышку, открывающуюся вовнутрь проема и выполненную с возможностью изоляции лампы в открытом положении. Такая конструкция, однако, как будет показано ниже,допускает ультрафиолетовое излучение от лампы через проем в начальный момент открытия крышки, что крайне нежелательно. Кроме того,при дезинфекции помещения возможно попадание дезинфицирующего раствора внутрь корпуса через неплотности в местах сопряжения проема и крышки. Данное изобретение лишено указанных недостков и достигается это тем, что в устройстве для хранения стерильных медицинских инструментов, содержащем корпус с горизонтально расположенной в верхней части бактерицидной лампой и проемом для доступа к инструментам, а также шарнирно установленную в корпусе крышку, открывающуюся вовнутрь проема и выполненную с возможностью изоляции лампы в открытом положении, по краям крышки и проема укреплены расположенные в закрытом положении со взаимным перекрытием, образующие лабиринтные уплотнения щитки, выполненные с возможностью перекрытия проема в процессе открытия крышки до полной изоляции лампы. На фиг. 1 показан общий вид устройства для хранения стерильных медицинских инструментов; на фиг. 2 показано поперечное сечение устройства с закрытой крышкой; на фиг. 3 - то же с открытой крышкой; на фиг. 4 - то же с приоткрытой крышкой; на фиг. 5 - сечение по А-А фиг. 2; на фиг. 6 - поперечное сечение устройствапрототипа. Устройство для хранения стерильных медицинских инструментов содержит корпус 1 с 2 горизонтально расположенной в верхней части бактерицидной лампой 2 и проемом 3 для доступа к инструментам, а также шарнирно установленную в корпусе крышку 4, открывающуюся вовнутрь проема и выполненную с возможностью изоляции лампы 2 в открытом положении. По краям крышки 4 и проема 3 укреплены расположенные в закрытом положении со взаимным перекрытием, образующие лабиринтные уплотнения щитки соответственно 5 и 6. В закрытом положении крышки находящиеся на решетке Р инструменты облучаются ультрафиолетовой лампой 2, что обеспечивает их стерильность. Для доступа к инструментам,хранящимся на решетке Р, поворачивают крышку 4 против часовой стрелки. В начальный момент открытия крышки 1, т.е. при повороте ее на некоторый угол по стрелке "а" (см. фиг. 4),перекрытие щитков 5 и 6 на боковых и нижних краях проема 3 и крышки 4 сохраняется. Благодаря этому проем 3 остается закрытым и излучение от ультрафиолетовой лампы 2 не проникает в помещение. Одновременно щиток 5 по заднему краю крышки постепенно прикрывает отсек корпуса, в котором расположена лампа 2. Размеры щитков 5 и 6 выбраны таким образом,что полная изоляция лампы 2 крышкой 4 происходит несколько ранее того, как открывается проем 3. Таким образом, проникновение в помещение отраженного от внутренних поверхностей корпуса излучения от лампы 2 и крайне нежелательное облучение персонала, пользующегося устройством, полностью исключается. В то же время в аналогичном по назначению устройстве-прототипе, поперечное сечение которого показано на фиг. 6 (обозначения идентичных элементов такое же, как на фиг. 1-5), в процессе поворота крышки 4 из закрытого положения на некоторый уголотраженное от внутренних поверхностей ультрафиолетовое излучение попадает в помещение через щели между крышкой 4 и краями проема 3. Кроме того, при дезинфекции помещения растворами последние могут попасть внутрь корпуса 1 через неплотности в месте сопряжения краев крышки и проема. Естественно, при этом раствор может попасть на стерильные инструменты, что совершенно недопустимо. В устройстве по данному изобретению щитки 5 и 6, образующие в закрытом положении крышки лабиринтные уплотнения, препятствуют попаданию влаги внутрь корпуса. Таким образом, данное изобретение обеспечивает стерильность хранящихся инструментов и безопасность персонала. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для хранения стерильных медицинских инструментов, содержащее корпус с горизонтально расположенной в верхней части бактерицидной лампой и проемом для доступа к инструментам, а также шарнирно установленную в корпусе крышку, открывающуюся вовнутрь проема и выполненную с возможностью изоляции лампы в открытом положении, отличающееся тем, что по краям крышки и проема укреплены расположенные в закрытом положении со взаимным перекрытием, образующие лабиринтные уплотнения щитки, выполненные с возможностью перекрытия проема в процессе открытия крышки до полной изоляции лампы.
