Устройства с декоративным и имеющим форму символа оттягиваемым ушком для открывания емкостей и способы их изготовления

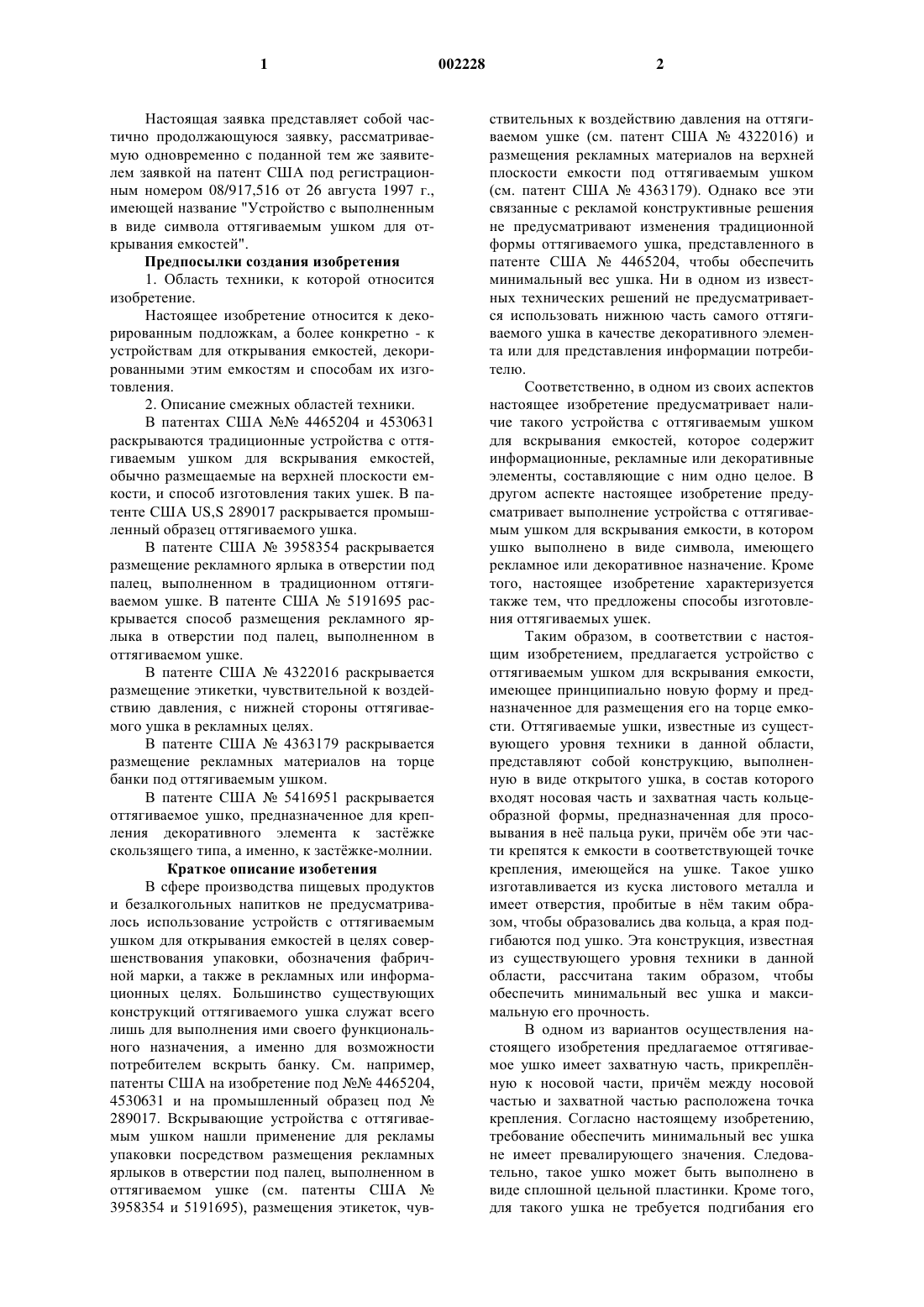

1 Настоящая заявка представляет собой частично продолжающуюся заявку, рассматриваемую одновременно с поданной тем же заявителем заявкой на патент США под регистрационным номером 08/917,516 от 26 августа 1997 г.,имеющей название "Устройство с выполненным в виде символа оттягиваемым ушком для открывания емкостей". Предпосылки создания изобретения 1. Область техники, к которой относится изобретение. Настоящее изобретение относится к декорированным подложкам, а более конкретно - к устройствам для открывания емкостей, декорированными этим емкостям и способам их изготовления. 2. Описание смежных областей техники. В патентах США 4465204 и 4530631 раскрываются традиционные устройства с оттягиваемым ушком для вскрывания емкостей,обычно размещаемые на верхней плоскости емкости, и способ изготовления таких ушек. В патенте США US,S 289017 раскрывается промышленный образец оттягиваемого ушка. В патенте США 3958354 раскрывается размещение рекламного ярлыка в отверстии под палец, выполненном в традиционном оттягиваемом ушке. В патенте США 5191695 раскрывается способ размещения рекламного ярлыка в отверстии под палец, выполненном в оттягиваемом ушке. В патенте США 4322016 раскрывается размещение этикетки, чувствительной к воздействию давления, с нижней стороны оттягиваемого ушка в рекламных целях. В патенте США 4363179 раскрывается размещение рекламных материалов на торце банки под оттягиваемым ушком. В патенте США 5416951 раскрывается оттягиваемое ушко, предназначенное для крепления декоративного элемента к застжке скользящего типа, а именно, к застжке-молнии. Краткое описание изобетения В сфере производства пищевых продуктов и безалкогольных напитков не предусматривалось использование устройств с оттягиваемым ушком для открывания емкостей в целях совершенствования упаковки, обозначения фабричной марки, а также в рекламных или информационных целях. Большинство существующих конструкций оттягиваемого ушка служат всего лишь для выполнения ими своего функционального назначения, а именно для возможности потребителем вскрыть банку. См. например,патенты США на изобретение под 4465204,4530631 и на промышленный образец под 289017. Вскрывающие устройства с оттягиваемым ушком нашли применение для рекламы упаковки посредством размещения рекламных ярлыков в отверстии под палец, выполненном в оттягиваемом ушке (см. патенты США 3958354 и 5191695), размещения этикеток, чув 002228 2 ствительных к воздействию давления на оттягиваемом ушке (см. патент США 4322016) и размещения рекламных материалов на верхней плоскости емкости под оттягиваемым ушком(см. патент США 4363179). Однако все эти связанные с рекламой конструктивные решения не предусматривают изменения традиционной формы оттягиваемого ушка, представленного в патенте США 4465204, чтобы обеспечить минимальный вес ушка. Ни в одном из известных технических решений не предусматривается использовать нижнюю часть самого оттягиваемого ушка в качестве декоративного элемента или для представления информации потребителю. Соответственно, в одном из своих аспектов настоящее изобретение предусматривает наличие такого устройства с оттягиваемым ушком для вскрывания емкостей, которое содержит информационные, рекламные или декоративные элементы, составляющие с ним одно целое. В другом аспекте настоящее изобретение предусматривает выполнение устройства с оттягиваемым ушком для вскрывания емкости, в котором ушко выполнено в виде символа, имеющего рекламное или декоративное назначение. Кроме того, настоящее изобретение характеризуется также тем, что предложены способы изготовления оттягиваемых ушек. Таким образом, в соответствии с настоящим изобретением, предлагается устройство с оттягиваемым ушком для вскрывания емкости,имеющее принципиально новую форму и предназначенное для размещения его на торце емкости. Оттягиваемые ушки, известные из существующего уровня техники в данной области,представляют собой конструкцию, выполненную в виде открытого ушка, в состав которого входят носовая часть и захватная часть кольцеобразной формы, предназначенная для просовывания в не пальца руки, причм обе эти части крепятся к емкости в соответствующей точке крепления, имеющейся на ушке. Такое ушко изготавливается из куска листового металла и имеет отверстия, пробитые в нм таким образом, чтобы образовались два кольца, а края подгибаются под ушко. Эта конструкция, известная из существующего уровня техники в данной области, рассчитана таким образом, чтобы обеспечить минимальный вес ушка и максимальную его прочность. В одном из вариантов осуществления настоящего изобретения предлагаемое оттягиваемое ушко имеет захватную часть, прикреплнную к носовой части, причм между носовой частью и захватной частью расположена точка крепления. Согласно настоящему изобретению,требование обеспечить минимальный вес ушка не имеет превалирующего значения. Следовательно, такое ушко может быть выполнено в виде сплошной цельной пластинки. Кроме того,для такого ушка не требуется подгибания его 3 крав с целью обеспечения прочности. Не требуется подгибать края под ушко и для того, чтобы избежать наличия острых металлических кромок, потому что такое ушко может изготавливаться из других материалов. Иными словами, ушко, в соответствии с настоящим изобретением, может иметь либо подогнутые, либо неподогнутые края. Следовательно, такое ушко может представлять собой, по существу, плоский элемент, или плоский лепесток. В одном из вариантов осуществления настоящего изобретения плоские поверхности ушка, по существу,параллельны одна другой по всей протяжнности ушка. Ушки в соответствии с настоящим изобретением могут быть выполнены из любого материала, который способен обеспечить соответствие оттягиваемого ушка своему функциональному назначению, состоящему в том, чтобы вскрыть емкость, в том числе из алюминия, стали, пластмассы или любого естественного, искусственного, композиционного или иного материала, пригодного для использования с этой целью. Подбор соответствующего материала может быть осуществлен обычным специалистом в данной области техники. В ушке также может быть выполнено отверстие для просовывания в него, по меньшей мере, одного пальца руки. В соответствии с настоящим изобретением, ушко может быть приклпано или какимлибо иным способом прикреплено к верху емкости в точке крепления ушка. При этом ушко действует, как рычаг, имеющий точку опоры,совпадающую с точкой крепления, благодаря чему при поднятии захватной части происходит опускание носовой части на верху емкости вниз и вскрытие выдавливанием отрывной части,имеющейся на верхней плоскости. Носовая часть может иметь конструкцию, известную в данной области техники, обеспечивающую вскрытие по намеченной линии разрыва. В соответствии с одним из аспектов настоящего изобретения, предусматривается применение декоративного ушка. Под термином"декоративное ушко" имеется в виду оттягиваемое ушко, имеющее на себе любые информационные, рекламные или декоративные элементы,составляющие с ним единое целое. Подразумевается, что в число информационных, рекламных или декоративных элементов могут входить, не ограничиваясь только ими, любое слово, число, название, символ, цвет, рисунок или изображение, и такие элементы будут далее по тексту именоваться "украшениями ушка". Декоративное ушко в соответствии с настоящим изобретением может иметь выполненное в нем, по меньшей мере, одно отверстие под палец, однако, в предпочтительном варианте осуществления настоящего изобретения предусматривается применение декоративного ушка, представляющего собой конструкцию, выполненную в виде 4 сплошной пластины. Такая конструкция, выполненная в виде сплошной пластины, обеспечивает наличие дополнительного места для размещения элементов украшений. Соответственно, одной из целей настоящего изобретения является создание декоративного ушка, представляющего собой конструкцию,выполненную в виде сплошной пластины, и имеющего на себе украшения ушка. В одном из вариантов осуществления настоящего изобретения предусматривается выполнение декоративного ушка, которое имеет на себе элементы украшения, вычеканенные, выдавленные, вытравленные или вырезанные на нм. В другом варианте осуществления настоящего изобретения предусматривается декоративное ушко, которое имеет на себе украшения, нанеснные на него или закреплнные на нм. Нанесение, или закрепление украшений ушка может осуществляться посредством выполнения любого технологического процесса с применением, но не ограничиваясь только ими, печатных красок, лакокрасочных материалов, трафаретов, клейких веществ и клеев. В еще одном варианте осуществления настоящего изобретения декоративное ушко имеет анодированную поверхность, либо на него нанесено покрытие из органического или какого-нибудь иного вещества. Декоративное ушко может затем использоваться в том виде, в каком оно есть, либо, в альтернативном его исполнении, может предусматриваться наличие на нм различных украшений ушка, вычеканенных, выдавленных, вырезанных, вытравленных, закрепленных на нем или нанесенных на него. В ещ одном дополнительном варианте осуществления настоящего изобретения предусматривается декоративное ушко, имеющее множество слоев, которые на отдельных участках и на разную глубину удалены какимлибо механическим или химическим способом таким образом, что при этом на ушке обеспечено наличие, соответствующих разноцветных или разнооттеночных украшений. Возможно применение различных покрытий. К числу покрытий, пригодных для использования с этой целью, относятся такие, которые обычно применяются в области производства емкостей для безалкогольных напитков. Компания "Алкоа" осуществляет поставки исходных материалов с соответствующими покрытиями,поставляемыми компаниями "Декстер", "Вальспар", БАСФ и другими фирмами. Типы покрытий не ограничиваются только лишь эпоксидными, виниловыми или анодированными покрытиями. Предпочтительным может быть использование такого покрытия, которое контрастирует по своему цвету с находящимся под ним материалам, который может представлять собой алюминий, другие материалы или ещ один слой покрытия. Кроме того, может использоваться множество слоев контрастирующих между собой покрытий, благодаря чему при 5 избирательном удалении слоев может быть получен многоцветный рисунок. Поставленная цель достигается также созданием декоративного ушка, имеющего покрытие, и элементы украшения, образованные на нм при помощи лазера или иного оптического устройства. В одном из вариантов осуществления настоящего изобретения предусматривается применение декоративного ушка, которое имеет поверхность без покрытия или анодированную поверхность, либо множество слоев таких поверхностей, которые затем подвергнуты обработке при помощи, по меньшей мере, одного оптического устройства, формирующего на такой поверхности, по существу, постоянные украшения ушка. В другом варианте осуществления настоящего изобретения декоративное ушко имеет поверхность с нанеснным на не покрытием из органического вещества, которое подвергнуто обработке при помощи, по меньшей мере, одного оптического устройства, формирующего на такой поверхности, по существу,постоянные украшения ушка. В ещ одном варианте осуществления настоящего изобретения декоративное ушко имеет множество слоев, которые подвергнуты обработке при помощи, по меньшей мере, одного оптического устройства,формирующего на такой поверхности, по существу, постоянные украшения ушка, имеющие более одного цвета или оттенка. В еще одном варианте осуществления настоящего изобретения декоративное ушко выполнено из материала или материалов, на которых (или в которых) сформированы соответствующие украшения ушка, когда они были подвергнуты обработке при помощи, по меньшей мере, одного оптического устройства. В соответствии с одним из аспектов настоящего изобретения, предусматривается создание ушка, выполненного в виде символа. Под термином "ушко, выполненное в виде символа" понимается, что устройство с оттягиваемым ушком для вскрывания сосуда имеет символизированную форму, которая позволяет ему функционировать одновременно и как оттягиваемое ушко, и как рекламный или декоративный элемент. Символизированная форма означает, что оттягиваемое ушко выполнено таким по своей форме, чтобы в нм узнавалось некое изображение, товарный знак, фигурка, символ или иной символический элемент. В качестве примера оттягиваемого ушка, имеющего форму символа, можно назвать ушки, выполненные в виде фирменного логотипа, товарного знака,символа, новогодней лки, футбольного шлема,какого-нибудь фрукта и т.д. Таким образом,ушко может быть использовано для рекламы продукции, разрешения споров при е возврате и в качестве напоминания для покупателя. Для того, чтобы получить такую символизированную форму, оттягиваемое ушко должно иметь 6 другую форму по сравнению с той, которую имеют известные оттягиваемые ушки. Чтобы ещ более подчеркнуть ту или иную символизированную форму для декорирования ушка соответствующим способом может быть использован любой из способов, рассмотренных здесь применительно к декоративным ушкам. Таким образом, в соответствии с одним из аспектов настоящего изобретения предусматривается применение декоративного ушка, выполненного в виде символа. К примеру, на выполненном в виде символа ушке может быть закреплн рисунок. Такой рисунок может быть выполнен на ушке при помощи любого технологического процесса, в том числе посредством печати, чеканки, выдавливания, трафаретной печати, лазерного травления или с применением каких-либо иных соответствующих средств. На ушке, выполненном в виде символа, может быть закреплн рисунок любого типа, в том числе фотографии, товарные знаки, голограммы,штриховые кодовые обозначения или любое иное соответствующее изображение. Ушко может быть просто изготовлено из пигментированного цветного исходного материала с тем,чтобы получить при этом некое изображение. В альтернативном варианте исполнения ушко может быть выполнено из необработанного исходного материала с последующим декорированием посредством печати, окрашивания или же с применением каких-либо иных соответствующих средств. Кроме того, на ушко может наклеиваться клейкая этикетка. Декоративные ушки, выполненные в форме символа, могут в соответствии с настоящим изобретением также составляться из двух отделяемых одна от другой частей. При применении такой конструкции ушко имеет ослабленное место или перфорацию на свом участке между носовой частью и захватной частью. После того,как ушко надавливанием вскрывает с разрывом емкость, можно отломить от ушка захватную часть и сохранить в качестве сувенира на память. Ослабленное место или перфорация может быть выполнена со смещением так, чтобы в направлении вскрывания допускалось приложение к ушку сравнительно большого усилия без отделения при этом двух его частей одна от другой, а в противоположном направлении требовалось бы приложить к ушку сравнительно небольшое усилие, чтобы отделить две его части одну от другой. В соответствии с ещ одним аспектом настоящего изобретения предусматривается наличие штамповочной зоны в соответствующим образом переоборудованном прессе, в конструкцию которого внесены такие изменения,чтобы операции штамповки и отделки, выполняемые при изготовлении оттягиваемого ушка,обеспечивали получение ушка, выполненного в соответствии с настоящим изобретением согласно приведенному выше описанию. Ушко 7 может быть сформовано из более узкого или более широкого по размеру исходного материала, чем применяемый при осуществлении традиционных способов изготовления. При последующем формовании может производиться выдавливание захватной части или придание ей соответствующей формы при помощи какихлибо иных способов, а также вырезание в ней отверстия под палец руки. Носовая часть может формоваться традиционным способом, известным из предшествующего уровня в данной области техники. Приклпывание или присоединение ушек к крышкам емкостей может осуществляться в соответствии с любым из способов,широко известных из предшествующего уровня в данной области техники. Настоящее изобретение относится также и к способам изготовления декоративных ушек,выполняемых согласно приведенному выше описанию. Ушки могут формоваться в переоборудованном прессе, а нанесение отделки может производиться в зоне штамповки ушек, модифицированной согласно настоящему изобретению. Украшения ушка могут наноситься на сплошную ленту исходного материала для изготовления ушек, на формовочную ленту с ушками или на ушки после выхода из пресса. Для обеспечения точности и однородности при нанесении украшений могут применяться механические или автоматизированные распознающие системы. В предпочтительном варианте осуществления настоящего изобретения предусматривается применение, по меньшей мере, одного лазера для гравирования соответствующих украшений на ушках. Лазер может быть расположен в любой точке или в любом месте и обеспечивать гравировку исходного материала перед поступлением его в пресс, гравировку формовочной ленты с ушками после выхода е из формообразующего и подгибающего штампов пресса или гравировку ушек после обработки на выходе из пресса. Краткое описание чертежей Фиг.1 изображает перспективный вид емкости, содержащей устройство с оттягиваемым ушком для вскрывания, выполненное в соответствии с настоящим изобретением; фиг. 2 - вид сверху на емкость, показанную на фиг. 1; фиг. 3 А-3 Г - поперечные разрезы емкости по линии III-III, показанной на фиг. 2, показывающие отдельные стадии использования оттягиваемого ушка для вскрывания емкости; фиг. 4 - поперечный разрез, аналогичный показанному на фиг. 3 А, но который изображает вариант осуществления настоящего изобретения, предусматривающий наклеивание клейкой этикетки на оттягиваемое ушко; фиг. 5 - вид сверху на альтернативный вариант осуществления настоящего изобретения, в котором оттягиваемое ушко закреплено на ем 002228 8 кости, почти весь верх которой полностью удаляется при помощи оттягиваемого ушка; фиг. 6 - поперечный разрез, аналогичный показанному на фиг. 3 А, но который изображает альтернативный вариант осуществления настоящего изобретения, предусматривающий формирование оттягиваемого ушка из двух частей таким образом, чтобы эти части имели возможность отделяться одна от другой; фиг.7 - схематически, вариант выполнения устройства для изготовления оттягиваемого ушка, согласно изобретению, вид сверху; фиг. 8 - то же, что и на фиг. 7, альтернативный вариант; фиг. 9 - то же, что и на фиг. 7, ещ один альтернативный вариант; фиг. 10 - вид сверху на емкость, выполненную в соответствии с одним из вариантов осуществления настоящего изобретения; фиг. 11 - колпачок бутылки с выполненным при помощи лазера украшением в соответствий с одним из вариантов осуществления настоящего изобретения; фиг. 12 - многослойную структуру в соответствии с одним из вариантов осуществления настоящего изобретения. Подробное описание предпочтительного варианта осуществления изобретения Типичное устройство с оттягиваемым ушком для вскрывания емкостей, выполненное в соответствии с настоящим изобретением, обозначено, в общем, позицией 40. В первом предпочтительном варианте осуществления настоящего изобретения, показанном на фиг. 1-2 и 3 АГ оттягиваемое ушко 40 закреплено на емкости 10. Оттягиваемое ушко 40 имеет носовую часть 41 и захватную часть 43. На верху 20 емкости имеется разрывная полоска 30, намеченная линией 31 разрыва с участком 32, на котором линия разрыва отсутствует. Оттягиваемое ушко 40 имеет точку 42 крепления, в которой оно прикреплено к верху 20 емкости при помощи заклпки 50 таким образом, что носовая часть 41 оттягиваемого ушка 40 шарнирно поворачивается, прижимаясь при этом к разрывной полоске 30. Как показано на фиг. 3 А-3 Г, оттягиваемое ушко 40 действует,как рычаг, имеющий точку опоры, совпадающую с точкой 42 крепления, благодаря чему происходит вскрытие разрывной полоски 30. Когда потребитель поднимает вверх захватную часть 43, носовая часть 41 оказывает направленное вниз усилие на разрывную полоску 30,вызывая при этом отделение разрывной полоски 30 от верха 20 емкости по линии 31 разрыва. Участок 32, на котором линия разрыва отсутствует, удерживает разрывную полоску 30 емкости 20 и предотвращает падение е в емкость. После того, как при помощи ушка 40 будет вскрыт верх 20 емкости, можно затем вернуть оттягиваемое ушко 40 обратно в его первоначальное положение, как показано на фиг. 3 Г. 9 Вариант осуществления настоящего изобретения, изображнный на фиг. 1-2 и 3 А-3 Г,предусматривает выполнение оттягиваемого ушка 40 таким образом, чтобы оно имело форму соответствующего символа, служащего для декорирования емкости. На этих фигурах показано ушко, выполненное в виде символа, в форме ананаса. Для того, чтобы ещ более подчеркнуть такую форму, на ушке могут быть выбиты соответствующие украшающие элементы, имитирующие текстуру ананаса, и/или на нм печатным способом могут быть нанесены цвета ананаса. Однако можно предусмотреть применение и других вариантов исполнения ушка, имеющего форму символа, в том числе, но не ограничиваясь только этим, в виде фирменных логотипов, товарных знаков, символов, фигурок и т.д. Кроме того, можно также предусмотреть применение и иных вариантов декоративного оформления ушка. Чтобы облегчить получение соответствующей символизированной формы ушка, его можно выполнить в виде цельной пластинки. В ушке не требуется выполнять какие-либо отверстия. В изображнном на этих фигурах варианте осуществления настоящего изобретения эта пластинка представляет собой, по существу,плоский элемент, имеющий плоскую верхнюю поверхность 45 и плоскую нижнюю поверхность 46, которые, по существу, параллельны одна относительно другой. Иными словами,ушко изготавливается, по существу, из плоского листового материала, имеющего по всей своей протяжнности однородную толщину. Однако форму символа можно также получить и в таком варианте осуществления настоящего изобретения, в котором оттягиваемое ушко не является цельной пластинкой, а имеет отверстия, не является плоским и не изготавливается, по существу, из плоского листового материала. Предпочтительно, чтобы ушко имело форму, узнаваемую как какой-либо рисунок, товарный знак,фигурка, символ или иной символический элемент. На фиг. 4 показан второй предпочтительный вариант осуществления настоящего изобретения. В этом варианте осуществления настоящего изобретения элемент украшения ушка представляет собой клейкую этикетку 60, которая наклеена на оттягиваемое ушко 40, чтобы дополнительно подчеркнуть символизированную форму данного оттягиваемого ушка в рекламных целях. Этикетка может быть наклеена на любую часть оттягиваемого ушка. Указанное оттягиваемое ушко 40 имеет такую же символизированную форму, которая рассмотрена здесь выше со ссылками на фиг. 1-2 и 3 А-3 Г. На фиг. 5 показан третий предпочтительный вариант осуществления настоящего изобретения. В данном варианте осуществления настоящего изобретения оттягиваемое ушко 40' имеет такие же элементы и символизированную 10 форму, как и оттягиваемое ушко 40, рассмотренное выше, и крепится к верху 20' емкости при помощи заклпки 50'. Однако в этом варианте осуществления настоящего изобретения разрывная полоска 30' охватывает почти весь верх 20' емкости. Линия разрыва 31' проходит по всей окружности верха 20' емкости без каких-либо участков, где она отсутствовала бы. При применении такой конструкции потребитель поднимает вверх захватную часть 43' оттягиваемого ушка, в результате чего носовая часть 41' ушка начинает разрывать разрывную полоску 30' по линии разрыва 31'. Затем потребитель тянет за оттягиваемое ушко 40' по направлению к противоположной стороне емкости, полностью удаляя при этом оттягиваемое ушко 40' и разрывную полоску 30' с емкости. В данном варианте осуществления настоящего изобретения оттягиваемое ушко 40' имеет такую же символизированную форму, как и оттягиваемое ушко 40, рассмотренное выше со ссылками на фиг. 1-4. На фиг. 6 показан четвртый предпочтительный вариант осуществления настоящего изобретения. В данном варианте осуществления настоящего изобретения оттягиваемое ушко 40" составляется из двух деталей, благодаря чему захватная часть 43" имеет возможность отделяться от носовой части 41". Оттягиваемое ушко 40" выполняется таким образом, чтобы иметь ослабленную часть 44, например, с линией надреза или перфорацией. Ослабленная часть располагается под углом между захватной частью 43" и носовой частью 41" благодаря чему потребитель может поднимать вверх захватную часть 43", чтобы воздействовать носовой частью 41" на разрывную полоску 30" без отделения при этом захватной части 43" от носовой части 41". После вскрытия разрывной полоски 30" захватная часть 41" может быть отделена от носовой части 43", для чего к ней прикладывается усилие в направлении ослабленной части 44. Оттягиваемое ушко 40" имеет такую же символизированную форму, как и оттягиваемое ушко 40,рассмотренное выше со ссылками на фиг. 1-4. Такая конструкция, состоящая из двух частей,дополнительно способствует более полному использованию оттягиваемого ушка в рекламных или декоративных целях, позволяя потребителю сохранять отломленную часть ушка в качестве сувенира на память. Варианты устройств для изготовления оттягиваемых ушек, выполняемых в соответствии с настоящим изобретением, изображены на фиг. 7-9. В первом варианте своего исполнения, показанном на фиг. 7, данное устройство представляет собой переоборудованный пресс 70. Типичные прессы, переоборудованные под производство известных ушек, могут быть приобретены на коммерческой основе у таких компаний, как "Бурдерер" или "Министер". Переоборудованный пресс 70 содержит конвейер 71, 11 предназначенный для транспортировки торцевых крышек емкостей через пресс 70. Конвейер 71 для торцевых крышек емкостей имеет вход 72 для прима не имеющих ушек торцевых крышек и выход 73, на котором могут собираться уже снабжнные ушками крышки емкостей. Конвейер 71 транспортирует торцевые крышки емкостей от входа 72 через пресс 70 к выходу 73, где можно собирать уже снабжнные ушками крышки. Как показано на фиг. 7, пресс 70 имеет также вход 74 для исходного материала, используемого при изготовлении ушек, и выход 76 для формовочной ленты с ушками. На участке между входом 74 для исходного материала, используемого при изготовлении ушек, и выходом 76 для формовочной ленты с ушками поперечно конвейеру 71 располагается штамповочная зона 75. Как известно из предшествующего уровня в данной области техники, в штамповочной зоне 75 располагается множество вырубных и чеканочных штампов (не показаны), при работе которых производится соответствующее изменение формы подвергающихся штамповке материалов, в результате чего обеспечивается получение желаемой конфигурации. В штамповочной зоне 75 может производиться соответствующая обработка торцевых крышек емкостей по мере прохождения их через штамповочную зону 75 на конвейере 71. В соответствии с настоящим изобретением, исходный материал 90,используемый для изготовления ушек, может поступать в пресс 70 через вход 74 для исходного материала, используемого при изготовлении ушек. Как показано на фиг. 7, полосовой материал, используемый в качестве исходного материала 90 при изготовлении ушек, поступает через вход 74, а затем проходит в штамповочную зону 75, где вырубаются и получают соответствующую форму обрабатываемые там ушки. Формовочная лента 91 с ушками может затем выходить из пресса 70 через выход 76 для формовочной ленты с ушками. В предпочтительном варианте осуществления настоящего изобретения в штамповочной зоне 75 находится множество взаимозаменяемых вырубных и чеканочных штампов. Специалистам в данной области техники должно быть очевидно, что взаимозаменяемые детали обеспечивают возможность изготовления в одном и том же прессе множества декоративных ушек,имеющих самую разнообразную символизированную форму, применяя для их изготовления множество самых разнообразных материалов. Например, штамп может быть оснащн таким образом, чтобы получать на нм ушко, не имеющее отверстия под палец руки, для чего снимаются или блокируются пуансоны, вырубающие отверстие. Кроме того, штамповочная зона может быть спланирована таким образом,чтобы в ней вырубалось ушко, имеющее форму ананаса, показанное на фиг. 1-2 и 3 А-Г. Помимо 12 этого, штамповочная зона может быть скомпонована также и таким образом, чтобы штамповка ушек производилась с выдавливанием на каждом ушке ананасоподобной текстуры. В дополнение к этому, штамповочная зона может быть скомпонована и таким образом, чтобы захватная часть, выполняемая в виде ананаса,имела соответствующий надрез, благодаря которому е можно было бы отделить от носовой части. Соответственно, специалисту в данной области должно быть совершенно очевидно, что на основании данного описания изобретения в планировку штамповочной зоны могут быть внесены многочисленные изменения, позволяющие производить самые разнообразные декоративные ушки символизированной формы. Формовочная лента 91 с ушками после выхода из пресса 70 через выход 76 для формовочной ленты с ушками может быть повторно введена в пресс через вход 77 для формовочной ленты с ушками. Затем формовочная лента 91 с ушками податся в клепальную зону 78, примыкающую к конвейеру 71. В клепальной зоне 78 сформованные ушки 91 отделяются от формовочной ленты 91 с ушками и приклпываются к торцевым крышкам емкостей, поступающим в клепальную зону 78 по конвейеру 71. Отходы 92, остающиеся от формовочной ленты с ушками, затем удаляются из клепальной зоны 78 и, в конечном итоге, из пресса 70 через выход 79 для отходов от производства ушек. Торцевые крышки емкостей удаляются из клепальной зоны 78,уже имея на себе приклпанные к ним ушки,при помощи конвейера 71. И наконец, конвейер подат снабжнные ушками торцевые крышки емкостей наружу из пресса 70 на выходе 73 конвейера, где можно собирать готовые крышки. Отходы 92, оставшиеся от ленты с ушками,после удаления их через выход 79 для отходов от производства ушек могут также собираться и использоваться для других целей, а именно, направляться на переработку в сырь для получения новой порции исходного материала 90, используемого для изготовления ушек. Исходный материал 90 для изготовления ушек в соответствии с настоящим изобретением может быть любым, подходящим для производства устройств с оттягиваемым ушком для вскрывания емкостей. Для примера, можно назвать такие материалы, как алюминий, сталь,пластмасса или же любой естественный, искусственный, композиционный или иной материал,пригодный для использования с этой целью. Аналогично, эти же материалы могут быть применены в различных сочетаниях друг с другом в виде отдельных слоев или с использованием какого-либо иного способа сочетания их между собой. Соответственно, специалисту в данной области техники должно быть очевидно, что в пресс 70 необходимо внести соответствующие изменения с тем, чтобы обеспечить возможность обработки в нм различных материалов. В 13 предпочтительном варианте осуществления настоящего изобретения исходный материал 90 для изготовления ушек представляет собой алюминий. Как показано на фиг. 7, алюминиевый полосовой материал, используемый в качестве исходного для изготовления ушек, может иметь, соответственно, любую ширину и любую желательную длину. В большинстве случаев для существующих прессов используется исходный материал для производства ушек, имеющий ширину 1,9 или 2,8 дюйма (48,26 или 71,12 мм) и толщину 0,009-0,010 дюйма (0,228-0,254 мм). В соответствии с настоящим изобретением, толщину исходного материала можно увеличивать,в зависимости от прочности, которую желательно получить, и от вида используемого материала. В предпочтительном варианте осуществления настоящего изобретения предусматривается применение алюминиевой полосы шириной примерно 1-3 дюйма (25,4-76,2 мм) и толщиной приблизительно 0,0125 дюйма (0,3175 мм). Возможно также, в соответствии с настоящим изобретением, использование цветного исходного материала 90 для изготовления ушек,если желательна их декоративная отделка в цвете. Для того, чтобы обеспечить окрашивание в соответствующий цвет, можно использовать пигментацию при формовании исходного материала 90 для производства ушек, или же - в альтернативном варианте - исходный материал 90 для производства ушек можно покрывать каким-либо цветным материалом. Специалисту в данной области техники должно быть понятно,что и другие цветные или имеющие соответствующее покрытие материалы, к примеру, пластмассы, могут быть использованы. Для того, чтобы в ещ большей степени подчеркнуть декоративность или символичность применяемых ушек, можно использовать зону 100, предназначенную для декорирования ушек. В качестве такой зоны 100 декорирования ушек может использоваться та или иная зона,находящаяся внутри имеющего изменения пресса 70, к примеру, зона вырубных штампов или позиция трафаретной печати. В альтернативном варианте зона 100 декорирования ушек может быть расположена снаружи пресса 70, но и в этом случае она вс же будет входить в состав общей технологической линии или объединяться в одно целое с прессом 70. Чеканка и другие декорирующие операции могут также выполняться и в пределах штамповочной зоны 75. В предпочтительном варианте настоящего изобретения, показанном на фиг. 7, зона 100 декорирования ушек располагается в таком месте, где исходный материал 90 для производства ушек может декорироваться перед поступлением на вход 74 для исходного материала, используемого при изготовлении ушек. Зона 100 декорирования ушек может быть выполнена, как единое целое с подающим механизмом, который обеспечивает подачу исходного материала 90 14 для производства ушек на вход 74 для исходного материала, используемого при изготовлении ушек; либо в альтернативном варианте - зона 100 декорирования ушек может располагаться в месте, выделенном для обработки материала 90,предназначенного для изготовления ушек, которое даже не находится в одном помещении с прессом 70. Иными словами, материал 90 для производства ушек может декорироваться, а затем доставляться в помещение, в котором находится пресс 70. На фиг. 8 показан альтернативный вариант выполнения устройства для изготовления оттягиваемых ушек, согласно настоящему изобретению. Как видно при сопоставлении с фиг. 7,одинаковые элементы обозначены одними и теми же позициями, однако, в данном варианте исполнения зона 100 декорирования ушек расположена снаружи пресса 70, но входит в состав общей технологической линии обработки исходного материала 90, используемого при изготовлении ушек, при этом формовочная лента 91 с ушками выходит из пресса 70 на выходе 75, а затем проходит через зону 100 декорирования ушек, после чего снова поступает в пресс 70. Несмотря на то, что предусматривается возможность выполнения в зоне 100 декорирования ушек всех без исключения операций декорирования, определяемых настоящим изобретением, независимо от того, где располагается эта зона, предпочтительно при осуществлении данного процесса было бы разместить зону 100 декорирования таким образом, чтобы она входила в общую технологическую линию и способна была бы осуществлять обработку формовочной ленты 91 с ушками. Во-первых, в этом случае ушки уже сформованы на ленте, что позволяет повысить скорость их дальнейшей обработки, а также увеличить пропускную способность применяемого для их обработки устройства за счет обеспечения соответствующей их ориентации с помощью механических средств, либо благодаря распознаванию их с помощью компьютера, или же, в результате использования каких-либо иных возможностей для того, чтобы обеспечить наличие на каждом таком ушке совершенно одинаковых декоративных элементов. Во-вторых, зона 100 декорирования ушек может использоваться совместно с соответствующим исполнительным механизмом(не показан), благодаря чему обработка в штамповочной зоне 75 могла бы производиться в более быстром темпе, чем тот, который может быть обеспечен в зоне 100 декорирования ушек. На фиг. 9 показан ещ один альтернативный вариант выполнения устройства для изготовления оттягиваемых ушек, выполняемых в соответствии с настоящим изобретением. Как видно из сопоставления с фиг. 7 и 8, одинаковые элементы обозначены одними и теми же позициями, однако, зона 100 декорирования ушек на фиг. 9 располагается на участке, предназначен 15 ном для прима снабжнных ушками торцевых крышек емкостей, которые сходят с конвейера 71 на выходе 73. В конкретном варианте осуществления настоящего изобретения, изображнном на фиг. 9, зона 100 декорирования ушек имеет, в общем, цилиндрическую форму. Расположенная внутри указанной зоны 100 декорирования ушек цилиндрическая дорожка 101 предназначается для прима множества снабжнных ушками торцевых крышек емкостей. Кроме того, указанная зона 100 декорирования ушек имеет также внутреннюю часть 102, по окружности которой проходит цилиндрическая дорожка 101. В данном варианте осуществления настоящего изобретения торцевые крышки емкостей, снабжнные ушками, сходят с конвейера 71 на выходе 73 этого конвейера и поступают на цилиндрическую дорожку 101 зоны 100 декорирования ушек. Дорожка 101 может вращаться в любом направлении, в результате чего торцевые крышки емкостей могут подаваться к одной или более рабочим позициям, либо проходить через одну или несколько из них. При применении такой системы на ушки или на торцевые крышки емкостей могут на разных рабочих позициях наноситься соответствующие декоративные элементы. Оборудование для декоративной отделки ушек может располагаться в пределах внутренней части 102 зоны 100 декорирования ушек и/или устанавливаться по наружному периметру дорожки 101. Такой вариант осуществления настоящего изобретения может считаться предпочтительным при применении его как в отдельности, так и совместно с рассмотренными ранее вариантами осуществления настоящего изобретения в тех случаях, когда требуется осуществить декоративную отделку не только ушек, но и торцевых крышек емкостей. Зона 100 декорирования ушек, в соответствии с настоящим изобретением, может быть скомпонована любым способом при условии,что при этом будет обеспечена возможность нанесения различных элементов декоративной отделки на исходный материал, используемый в производстве ушек, на формовочную ленту с ушками или же на сами ушки до того или перед тем, как они будут закреплены на емкости. Точная планировка и конструкция для зоны декорирования ушек может варьироваться в соответствии с применяемыми при декорировании способами и в зависимости от видов материалов, которые предстоит декорировать. В зоне декорирования ушек могут устанавливаться соответствующие устройства для чеканки, выдавливания,вырезания или травления различных элементов декоративной отделки ушек, которые могут применяться как по отдельности, так и в различных сочетаниях друг с другом. Аналогично,в зоне декорирования ушек могут устанавливаться отдельно или в сочетании с вышеупомянутыми устройствами любые устройства, обес 002228 16 печивающие возможность проведения операций печати, трафаретной печати, окрашивания, налепливания, приклеивания или каких-либо иных операций, позволяющих разместить или сформировать те или иные декоративные элементы отделки на ушках или на материалах, из которых изготавливаются ушки. В зоне декорирования ушек может предусматриваться применение механических ориентирующих систем, или управляемых компьютером автоматизированных систем искусственного распознавания, которые обеспечивают получение, по существу,совершенно одинаковых элементов декоративной отделки ушек на готовых изделиях. Кроме того, объмом настоящего изобретения предусматривается также и использование некого множества зон декоративной отделки ушек, например, получаемых в результате комбинирования схем, представленных на фиг. 7-9. Предпочтительным устройством для использования в зоне декорирования ушек следует считать какое-либо оптическое устройство,предпочтительно - лазер, способное обеспечить формирование, по существу, постоянного элемента декоративной отделки на ушке или же на материалах, из которых они изготавливаются. Например, при изготовлении декоративных ушек или же декоративных ушек, имеющих форму символа, для алюминиевых емкостей может использоваться анодированный алюминий или же алюминий, имеющий покрытие из органического материала. Предпочтительно,чтобы при этом использовался алюминий,имеющий покрытие из органического материала, по меньшей мере, с одной стороны. В том случае, если желательно получить многоцветное ушко, может быть также применено множество разных покрытий. Затем анодированный алюминий или же имеющий покрытие алюминий подвергается обработке при помощи лазера,выжигающего или гравирующего предварительно заданный элемент декоративной отделки на ушке или же на материале, из которого изготавливаются ушки, в результате чего из-под покрытия или анодированного слоя начинает проглядывать алюминий. Лазер может быть также настроен таким образом, чтобы обеспечивать получение соответствующей текстуры. Если применяются множественные покрытия, лазер может быть настроен таким образом, чтобы при гравировке, частично, удалять верхний слой покрытия на желательную глубину (предпочтительно - на такую глубину, при которой начинает проглядывать второй слой или же голый алюминий), после чего гравировку продолжают таким образом, чтобы и второй слой был при этом удалн на желательную глубину, чтобы под ним обнажился следующий слой или же непосредственно слой алюминия, и т.д. Соответственно, специалисту в данной области техники должно быть очевидно, что возможно внесение многочисленных изменений, 17 касающихся видов покрытий и параметров настройки лазера, которые влияют на скорость осуществления производственного процесса,чткость выполняемых на ушке элементов декоративной отделки, глубину гравировки и желательную расцветку получаемого рисунка. Предпочтительными в настоящее время следует считать высокомощные лазеры или же лазеры, которые позволяют обеспечить высокую точность маркировки, к примеру, лазер на неодерийалюмоиттриевом гранате (НДАИГ) мощностью 200 Вт или лазер на диоксиде углерода. Лазер на диоксиде углерода может иметь мощность 600 Вт. В связи с вышеизложенным, специалисту в данной области техники должно быть очевидно,как может быть изготовлено предназначенное для алюминиевой емкости декоративное ушко,выполненное в виде символа, которое изображено на фиг. 1-2 и 3 А-Г. Например, алюминий,используемый в качестве исходного материала 90 для изготовления ушек, может быть подготовлен таким образом, чтобы иметь первое покрытие зелного цвета и верхнее покрытие коричневого цвета. Эти покрытия могут наноситься в первой зоне 100 декорирования ушек, расположенной рядом, с входом 74 для исходного материала, используемого при изготовлении ушек, либо, в альтернативном варианте, в таком месте, которое удалено от модифицированного пресса 70. Исходный материал 90 для производства ушек может подаваться в модифицированный переоборудованный пресс, в котором исходный материал 90, предназначенный для изготовления ушек, поступает в штамповочную зону 75,где с помощью целого ряда вырубных и чеканочных штампов производится преобразование исходного материала 90 в формовочную ленту 91, из которой сформованы ушки, имеющие форму ананаса, и на которую, возможно, наносится посредством чеканки текстура, имитирующая поверхность ананаса. Формовочная лента 91 с ушками, может затем выйти из пресса 70 и поступить во вторую зону 100 декорирования ушек, в которой предусматривается наличие механического ориентирующего устройства или управляемого компьютером автоматизированного устройства искусственного распознавания,которые обеспечат расположение сформованных ушек таким образом, чтобы получить, по существу, одинаковые элементы декоративной отделки на всех ушках. Затем лазером или целым рядом лазеров выжигают или вырезают частично верхнее покрытие, обнажая при этом зелный слой в той зоне, которая расположена ближе к носовой части ушка и соответствует листьям ананаса. Кроме того, лазер или лазеры одновременно с этим или сразу же вслед за этим выжигают или вырезают в пределах какой-то их части оба покрытия, обнажая при этом находящийся под ними алюминий, в результате чего 18 образуется рисунок ананаса. Предварительно,перед тем, как приступить к осуществлению этого процесса производят соответствующую регулировку лазера или лазеров, либо в альтернативном варианте толщины покрытий, благодаря чему в ходе этого процесса может быть получена текстура, имитирующая поверхность ананаса. Формовочная лента 91 с ушками затем вновь возвращается в модифицированный пресс 70, для производства приклпывания ушек к торцевым крышкам емкостей, что происходит в пределах клепальной зоны 75. Снабжнные ушками торцевые крышки емкостей после этого выходят из пресса и поступают для дальнейшей обработки в зону 100 декорирования ушек, либо их можно собрать и закрепить на корпусах емкостей. В соответствии с ещ одним вариантом настоящего изобретения материал для производства ушек может подвергаться предварительной гравировке или предварительной разметке, которые осуществляются при помощи лазера или иных средств, размещнных вне технологической линии, и выполняются ещ до начала процесса формовки ушек. Гравировка или осуществляемая каким-либо иным способом разметка ушек могут производиться вне общей технологической линии и после того, как ушки будут закреплены на верхних торцах банок. Настоящим изобретением предусматривается также возможность гравировки при помощи лазера имеющих покрытие или анодированных верхних горцев банок, других частей этих банок,алюминиевых или иных металлических колпачков для укупорки бутылок, пластмассовых колпачков для укупорки бутылок, либо иных частей емкостей с напитками. На фиг. 10 показан верхний торец 120 банки. Формование торца 120 банки с оттягиваемым ушком может быть осуществлено в переоборудованном прессе. Во время осуществления процесса формования торца банки возможно выполнение различных вздутий и местных деформаций, известных как "тиснение", на верху банки для того, чтобы повысить прочность верхней е части. На верхнем торце банки, изображнном на фиг. 10, показаны тиснения 121,препятствующие его продольному изгибу. На торце банки имеются также надрез 122, предназначенный для вскрытия верха, и ободок 123 верха. Ушко 124 приклпано или закреплено на штифте 125, имеющемся на верхнем торце банки, повторным ударным действием переоборудованного пресса. Показано также дополнительное тиснение 126. Возможно также наличие и иных местных деформаций 127, способствующих повышению прочности очерченной надрезом панельки 128, обеспечивающей возможность доступа к содержимому емкости. Оттягиваемое ушко имеет захватную часть 129,приподнимая которую можно через носовую 19 часть 130 прикладывать давление к очерченной надрезом панельке. С обеспечением соответствующих преимуществ предусматривается наличие прорези 131, выполняемой в ушке для того,чтобы облегчить его действие, как рычага, с штифтом 125 его крепления, используемым в качестве опоры рычага с точкой опоры, соответствующей точке крепления. С обеспечением соответствующих преимуществ захватная часть ушка выполняется без отверстия и нест на себе декоративный элемент 132, обозначенный на данной иллюстрации логограммой "МАРКИРОВОЧНЫЙ ЗНАК ЦЕНЫ". В соответствии с обеспечивающим определнные преимущества вариантом осуществления настоящего изобретения ушко изготавливается из исходного материала для производства ушек, толщина которого превышает 0,01 дюйма (0,254 мм), а предпочтительно 0,0125 дюйма (0,3175 мм). Исходный материал для производства ушек имеет наружное покрытие,выполненное из органического материала, а соответствующий декоративный элемент наносится на него с помощью процесса лазерной гравировки. Верхний торец банки может также иметь покрытие, выполненное из органического материала, и на него может быть нанесен декоративный элемент 133. На фиг.10 показан также декоративный элемент 133, выполненный в виде логограммы "ФАБРИЧНАЯ МАРКА". Предпочтительно, чтобы способ, обеспечивающий наличие этого декоративного элемента, предусматривал применение лазера для удаления части одного или нескольких слоев покрытия таким образом, чтобы получился соответствующий рисунок. На фиг. 11 показан альтернативный вариант осуществления настоящего изобретения. Крышка сосуда, а именно колпачок 140 бутылки может также иметь нанеснный на него декоративный элемент 141. Опять же и в этом случае декоративный элемент может с обеспечением соответствующих преимуществ выполняться при помощи лазера, обеспечивающего удаление одного или более слоев покрытия с основного материала. Декоративный элемент, показанный на фиг. 7, обозначен на данной иллюстрации логограммой "ФАБРИЧНЫЙ ОРНАМЕНТ". Фиг. 12 иллюстрирует способ нанесения рисунка в соответствии с настоящим изобретением. Предусматривается наличие подложки 150. В соответствии с обеспечивающим определнные преимущества вариантом осуществления настоящего изобретения такая подложка может представлять собой ушко из алюминия или какого-либо иного материала, на котором предстоит разместить декоративный элемент или соответствующую маркировку. В соответствии с обеспечивающим определнные преимущества вариантом осуществления настоящего изобретения таким материалом может быть та или иная часть емкости, содержащей пище 002228 20 вой продукт или напиток, к примеру верх,крышка, корпус или днище емкости. Однако маркировка может наноситься этим способом и на любой другой материал. Как указано выше,подложка может изготавливаться из любого,пригодного для использования с этой целью,материала и может представлять собой часть верха банки, колпачок бутылки, крышку сосуда или же любую иную часть устройства, выполненного в виде емкости. На подложку может быть нанесено покрытие в один или несколько контрастирующих друг с другом слоев. На фиг. 12 показаны четыре слоя покрытия, синий слой 151, малиновый слой 152, жлтый слой 153 и чрный слой 154. Когда в качестве подложки используется алюминий, удаление всех четырх слоев, как, например, это сделано в зоне 155, позволяет открыть естественный цвет алюминия. В зоне 156 удалены, как показано, три слоя, что позволяет открыть синий цвет. В зоне 157, как показано,удалены два слоя, благодаря чему открывается малиновый цвет. В зоне 158 удалн, как показано, всего лишь один слой и открывается жлтый цвет. На иллюстрируемом примере все зоны, в которых не удалн ни один слой, будут оставаться чрными. Указанным способом может быть получен практически любой цвет. Понятно, что в настоящее изобретение могут быть внесены изменения и дополнения, которые не выходят за пределы существа изобретения. Прилагаемой формулой определяется объм данного изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ изготовления устройства для открывания емкостей, предусматривающий стадии обеспечения исходного материала для производства ушек, имеющего, по существу,сплошной слой покрытия, расположенный, по меньшей мере, на его верхней поверхности, декорирования исходного материала элементами ушек с образованием на ушке украшений посредством, по меньшей мере, локального удаления слоя покрытия при помощи лазера, формования из исходного материала для производства ушек, по меньшей мере, одного оттягиваемого ушка, которое выполняют с обеспечением возможности крепления его к торцевой части емкости. 2. Способ по п.1, отличающийся тем, что стадия декорирования предшествует стадии формования. 3. Способ по п.1, отличающийся тем, что стадия декорирования следует за стадией формования. 4. Способ по п.1, отличающийся тем, что дополнительно осуществляют стадию крепления оттягиваемого ушка к торцевой части емкости, при этом стадия крепления предшествует стадии декорирования. 21 5. Способ по п.1, отличающийся тем, что исходный материал для производства ушек представляет собой материал, выбираемый из группы, состоящей из металла, пластмассы,композиционного материала, естественного материала и искусственного материала. 6. Способ по п.1, отличающийся тем, что материал имеет множество слоев, по существу,сплошных покрытий, по меньшей мере, с верхней стороны. 7. Способ по п.1 или 6, отличающийся тем,что материал покрытия представляет собой органический материал. 8. Способ по п.6, отличающийся тем, что стадия декорирования предусматривает контактную обработку материала для производства ушек, имеющего покрытие, при помощи лазера,удаляющего, по меньшей мере, часть верхнего слоя покрытия, чтобы обнажить нижний слой покрытия, а также удаляющего часть нижнего слоя покрытия, чтобы обнажить не имеющую покрытия поверхность оттягиваемого ушка. 9. Способ по п.1, отличающийся тем, что стадия формования предусматривает контактную обработку материала для производства ушек при помощи переоборудованного пресса. 10. Способ по п.1, отличающийся тем, что стадия формования предусматривает формование оттягиваемого ушка, имеющего форму символа. 11. Способ по п.1, отличающийся тем, что формуют оттягиваемое ушко, имеющее форму закрытого ушка. 12. Способ по п.1, отличающийся тем, что стадия декорирования дополнительно предусматривает чеканку, выдавливание, вырезание или вытравливание украшений ушка на исходном материале для производства ушек. 13. Устройство для вскрывания емкости,содержащее оттягиваемое ушко, представляющее собой, по существу, плоский элемент,имеющий точку крепления к емкости таким образом, чтобы его закрытая захватная часть была направлена в одну сторону относительно упомянутой точки крепления, а носовая часть - в противоположную сторону относительно точки крепления, слой покрытия, расположенного на оттягиваемом ушке, рисунок, расположенный на оттягиваемом ушке, который создан посредством локального удаления слоя покрытия при помощи лазера, с обнажением не имеющей покрытия поверхности оттягиваемого ушка. 14. Устройство для вскрывания емкости по п.13, отличающееся тем, что дополнительно содержит, по меньшей мере, еще один слой покрытия, гравированный при помощи лазера,расположенный на упомянутом оттягиваемом ушке. 22 15. Устройство для вскрывания емкости по п.13, отличающееся тем, что оттягиваемое ушко содержит ослабленную часть, расположенную между захватной частью и носовой частью, с возможностью отделения захватной части от носовой части. 16. Устройство для вскрывания емкости,содержащее оттягиваемое ушко, представляющее собой, по существу, плоский элемент, определенный символизированной формой и имеющий точку крепления к емкости, слой, по существу, сплошного покрытия, расположенный на оттягиваемом ушке, рисунок, расположенный на упомянутом оттяжном ушке, который создан посредством локального удаления слоя покрытия при помощи лазера, с обнажением поверхности упомянутого оттягиваемого ушка. 17. Устройство для вскрывания емкости по п.16, отличающееся тем, что дополнительно содержит ослабленную часть, расположенную на оттягиваемом ушке между захватной частью и носовой частью, с возможностью отделения захватной части от носовой части. 18. Емкость, имеющая разрывную полоску,расположенную на верхнем торце емкости и предназначенную для вскрытия торца емкости,оттягиваемое ушко, представляющее собой, по существу, плоский элемент, имеющий точку крепления, закрепленный в этой точке на торце емкости с возможностью шарнирного поворота,прижима к разрывной полоске и отталкивания ее, слой покрытия, расположенного на оттягиваемом ушке, рисунок, расположенный на оттягиваемом ушке, который создан посредством локального удаления упомянутого, по существу сплошного, слоя покрытия при помощи лазера с обнажением поверхности упомянутого оттягиваемого ушка. 19. Емкость по п.18, отличающаяся тем,что оттягиваемое ушко имеет символизированную форму. 20. Емкость по п.19, отличающаяся тем,что имеет ослабленную часть, расположенную на оттягиваемом ушке между захватной частью и носовой частью, благодаря чему захватная часть имеет возможность отделяться от носовой части. 21. Емкость по п.20, отличающаяся тем,что разрывная полоска охватывает собой почти целиком весь торец емкости и очерчена сплошной непрерывной линией разрыва, проходящей по контуру торца емкости и образующей замкнутую геометрическую форму, с обеспечением возможности удаления всей разрывной полоски целиком с торца емкости после того, как с помощью оттягиваемого ушка осуществлено отсоединение разрывной полоски от верха емкости при ее вскрывании.
