Левитирующий диск

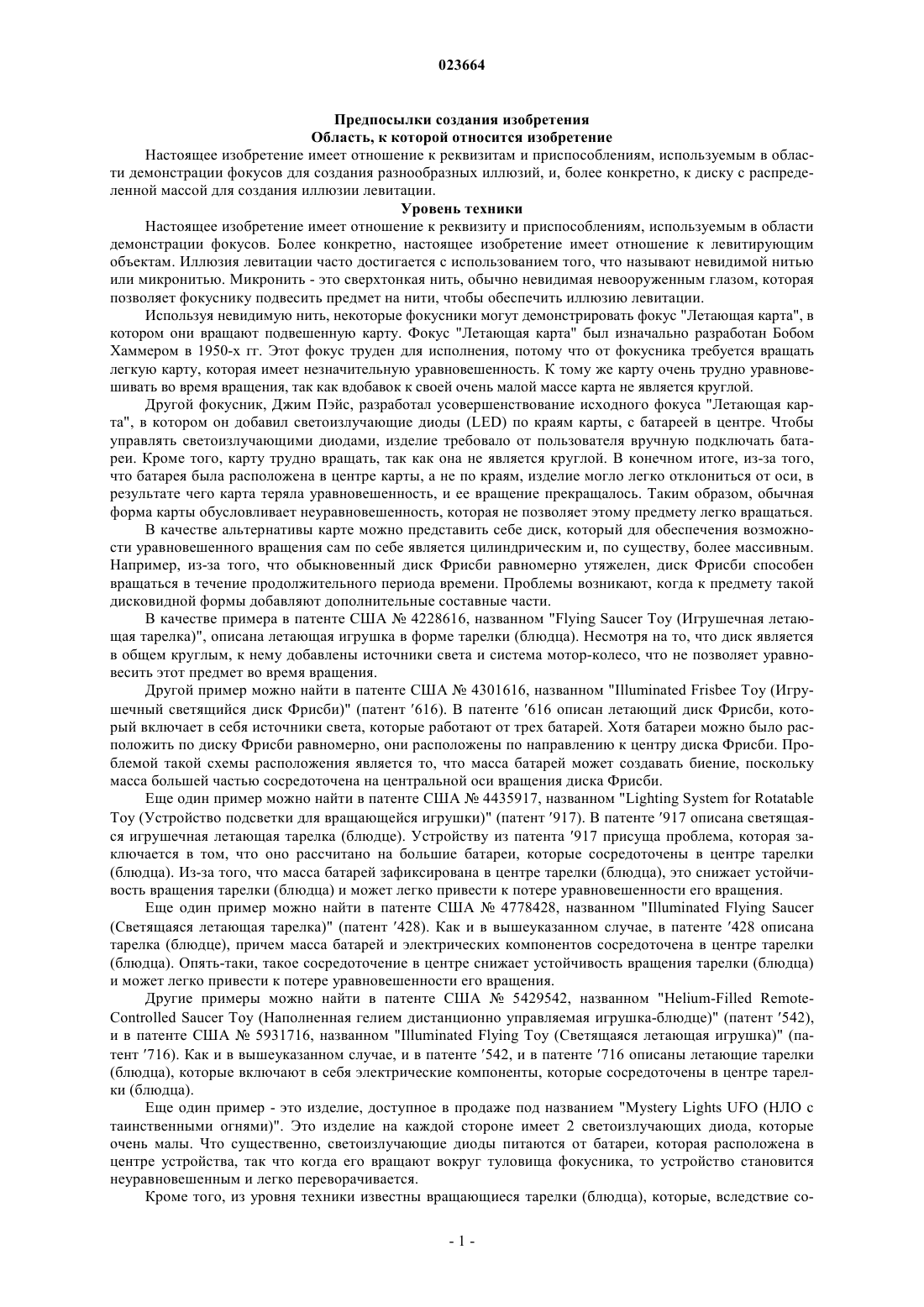

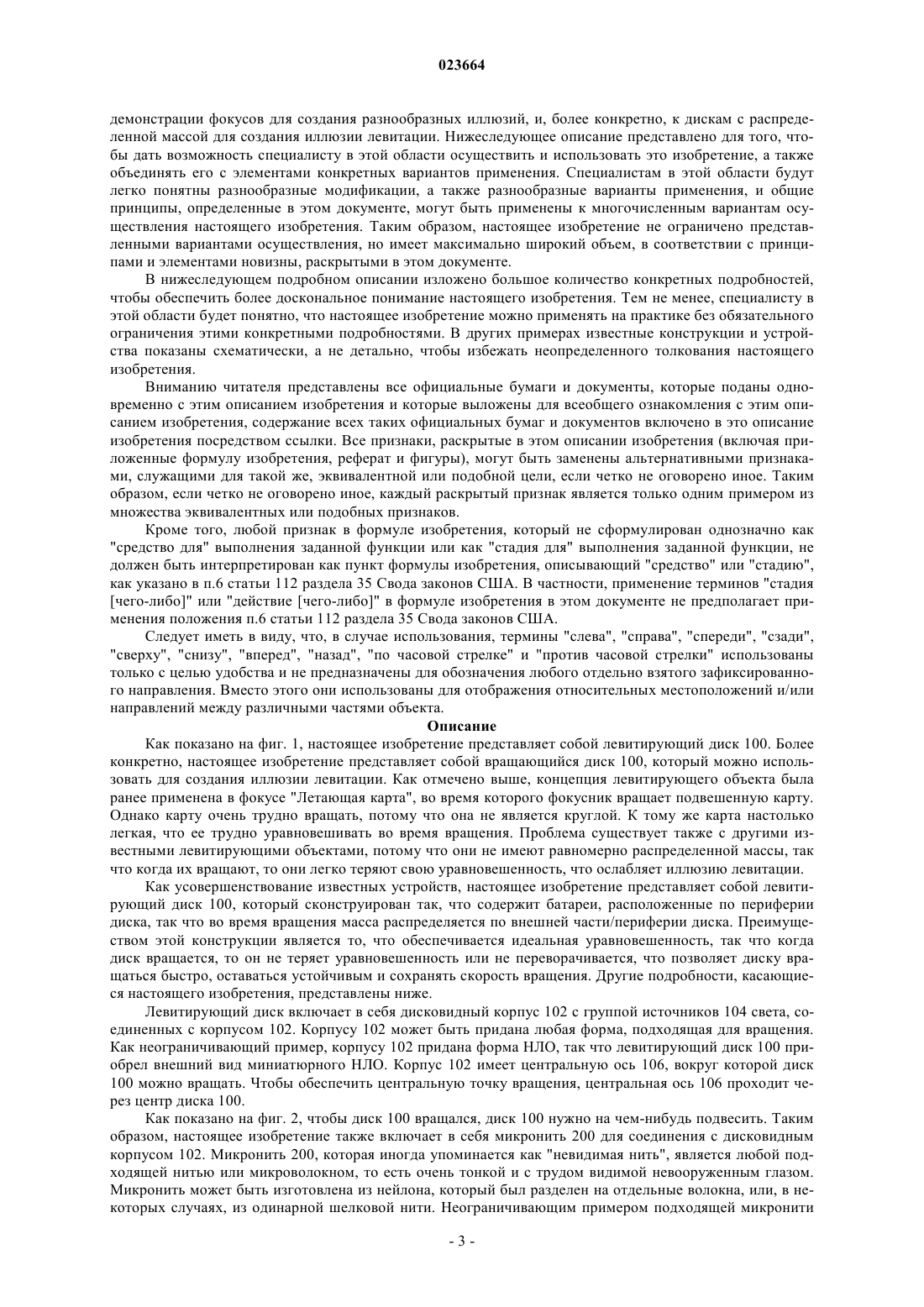

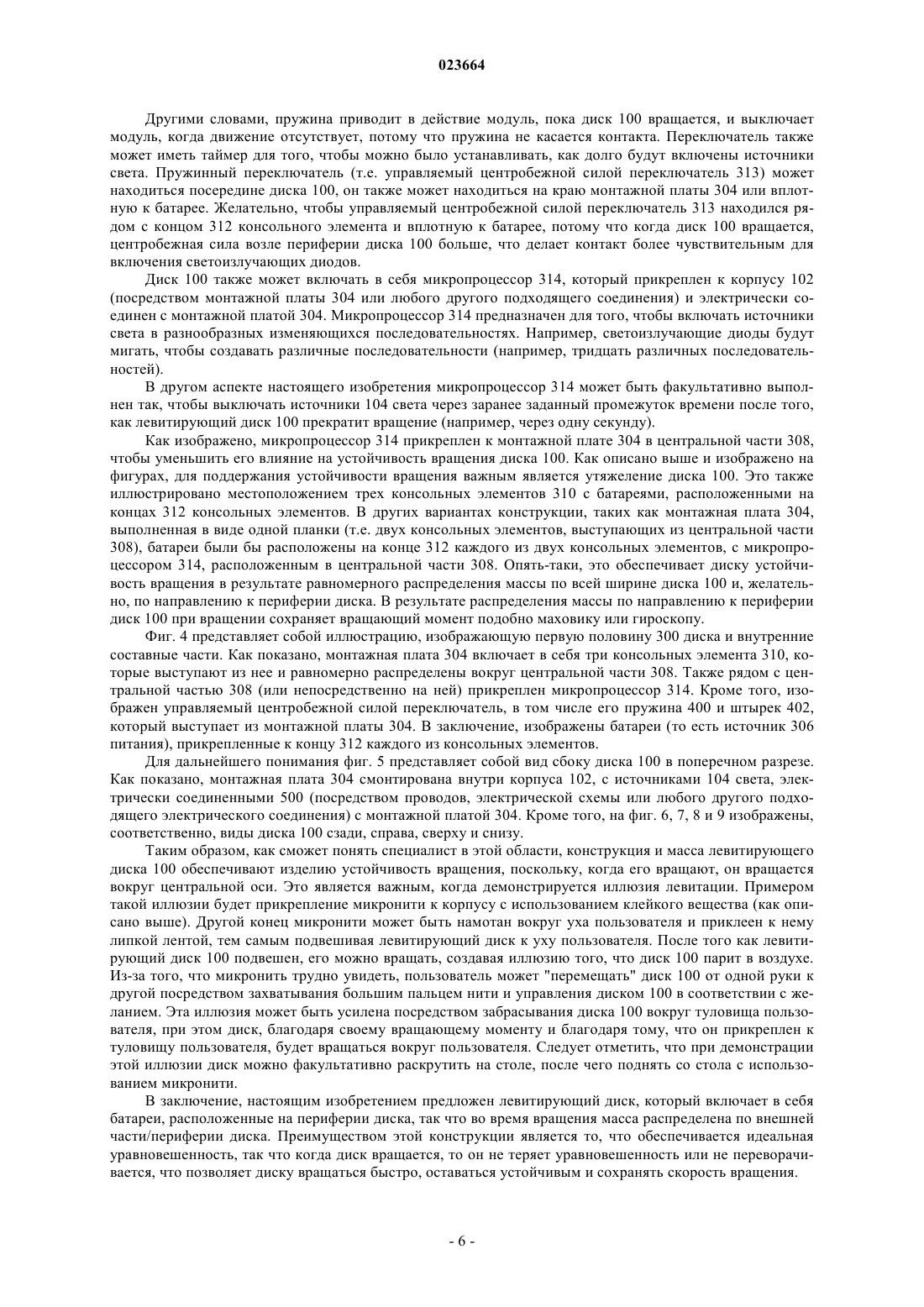

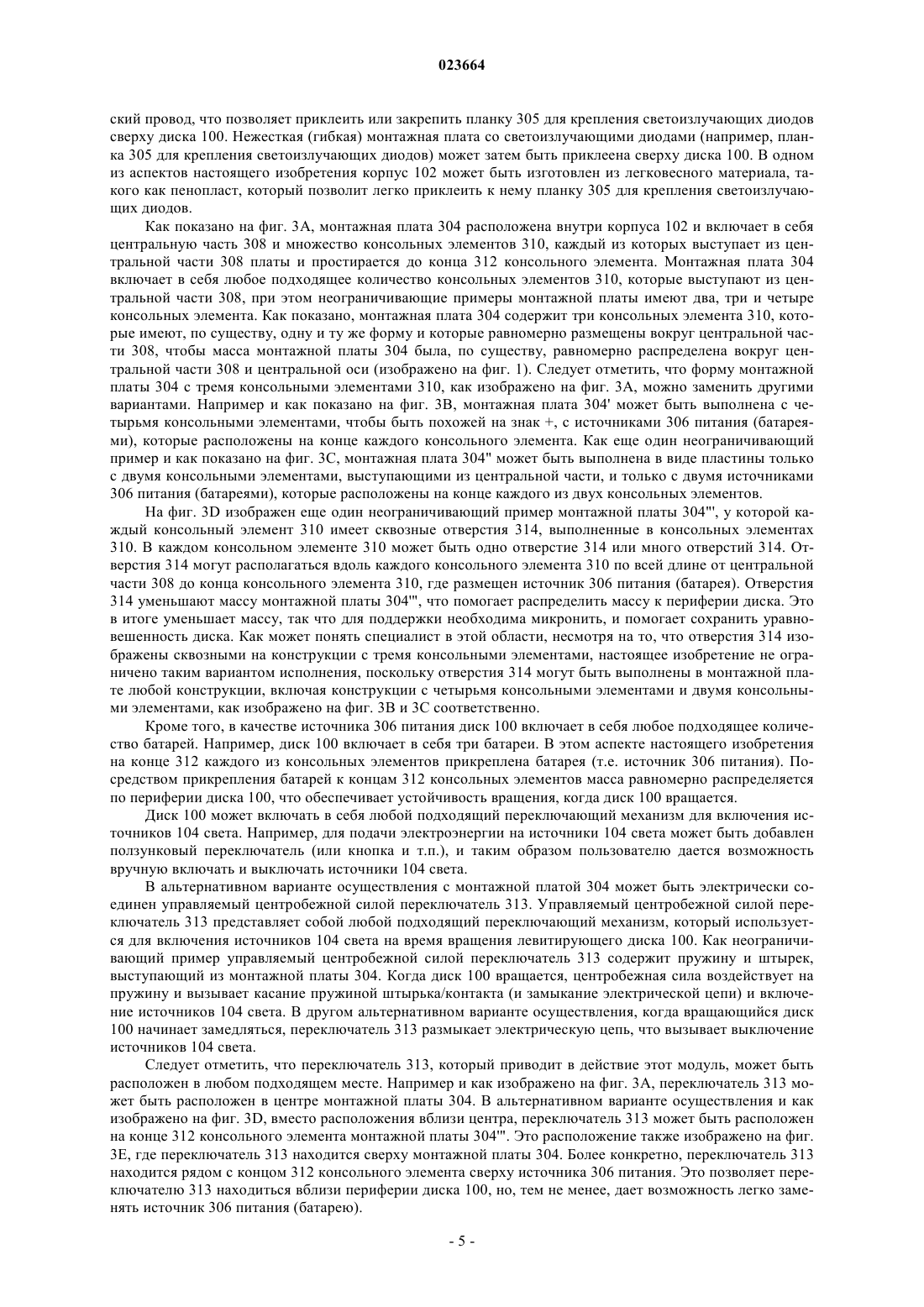

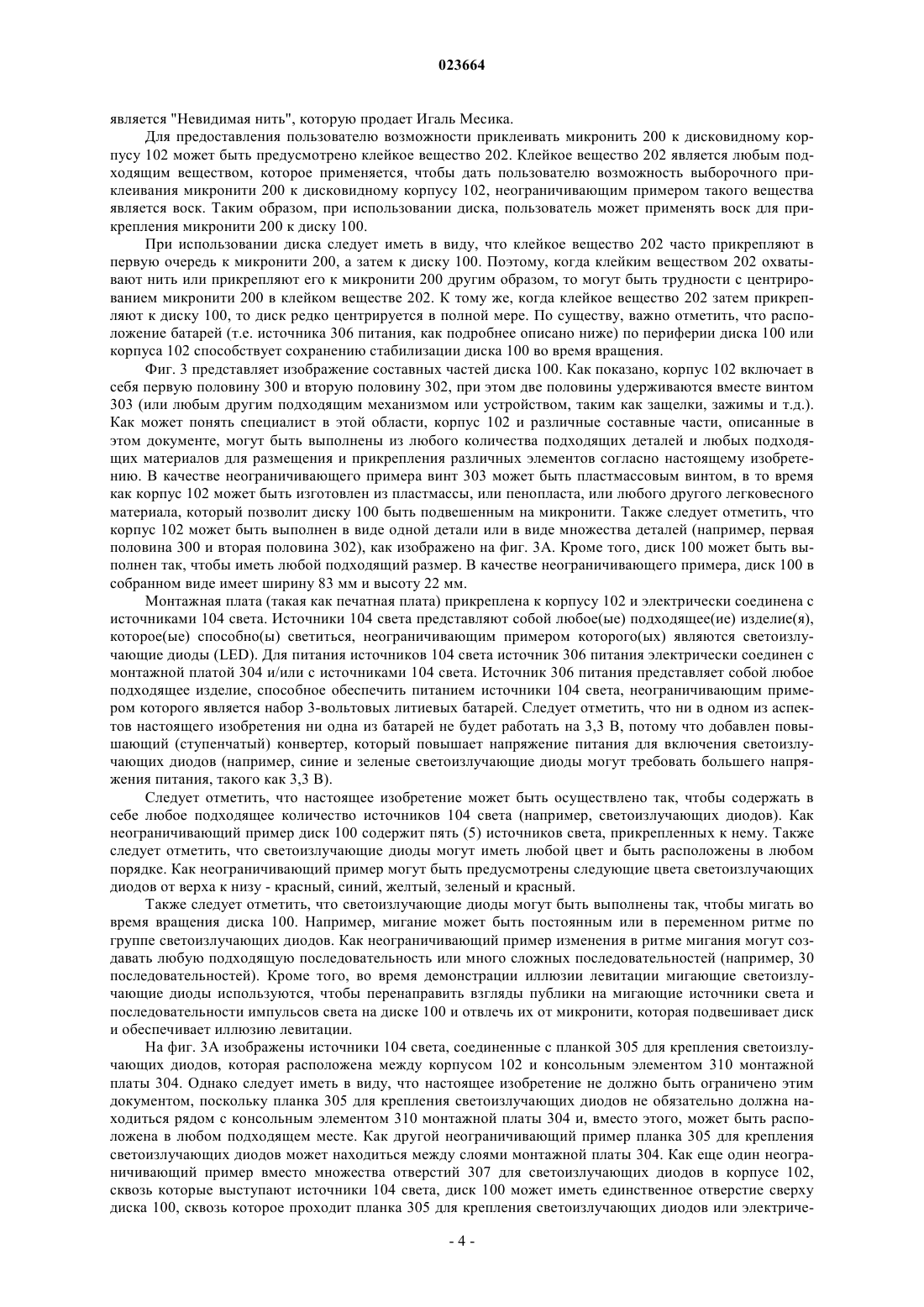

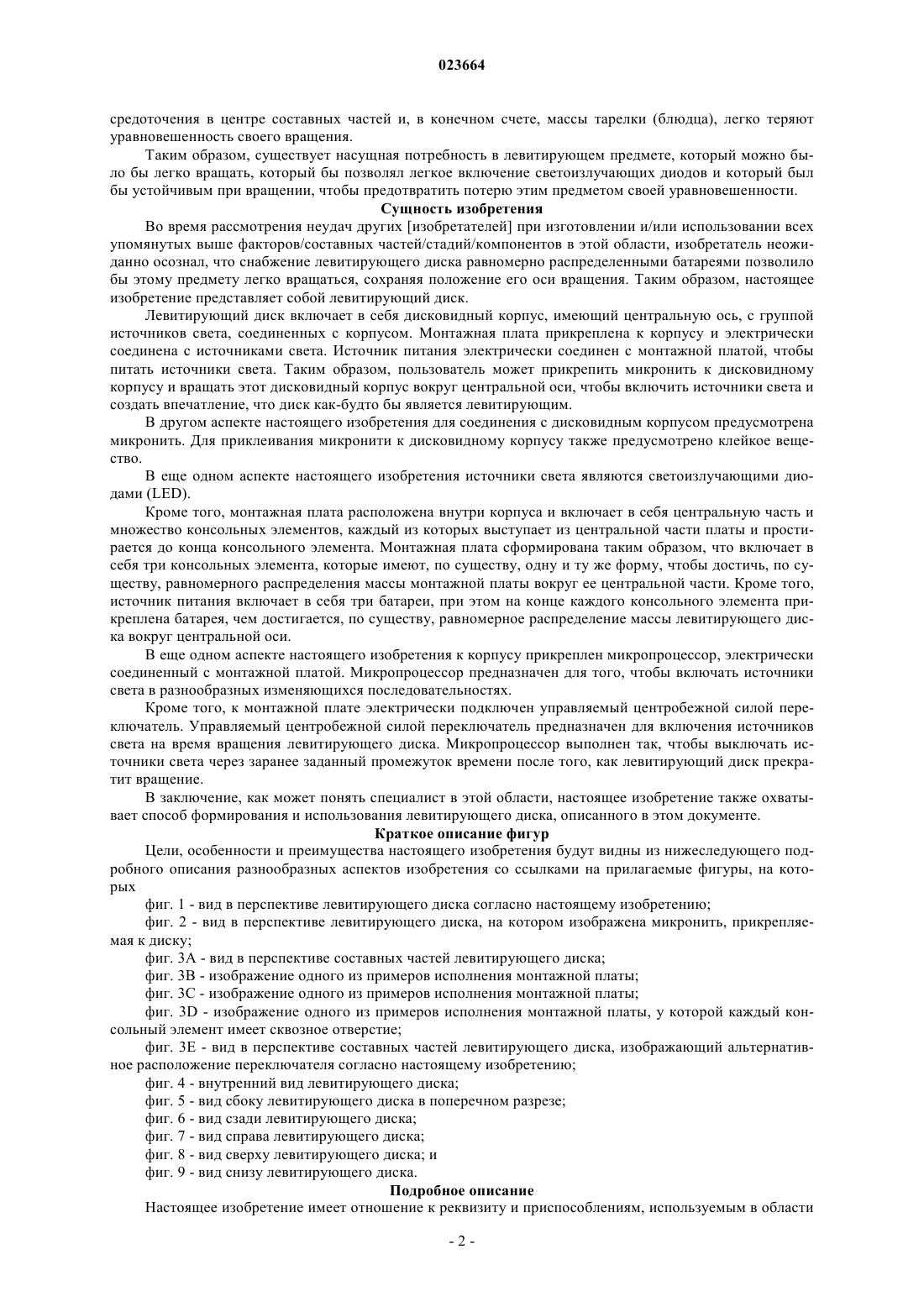

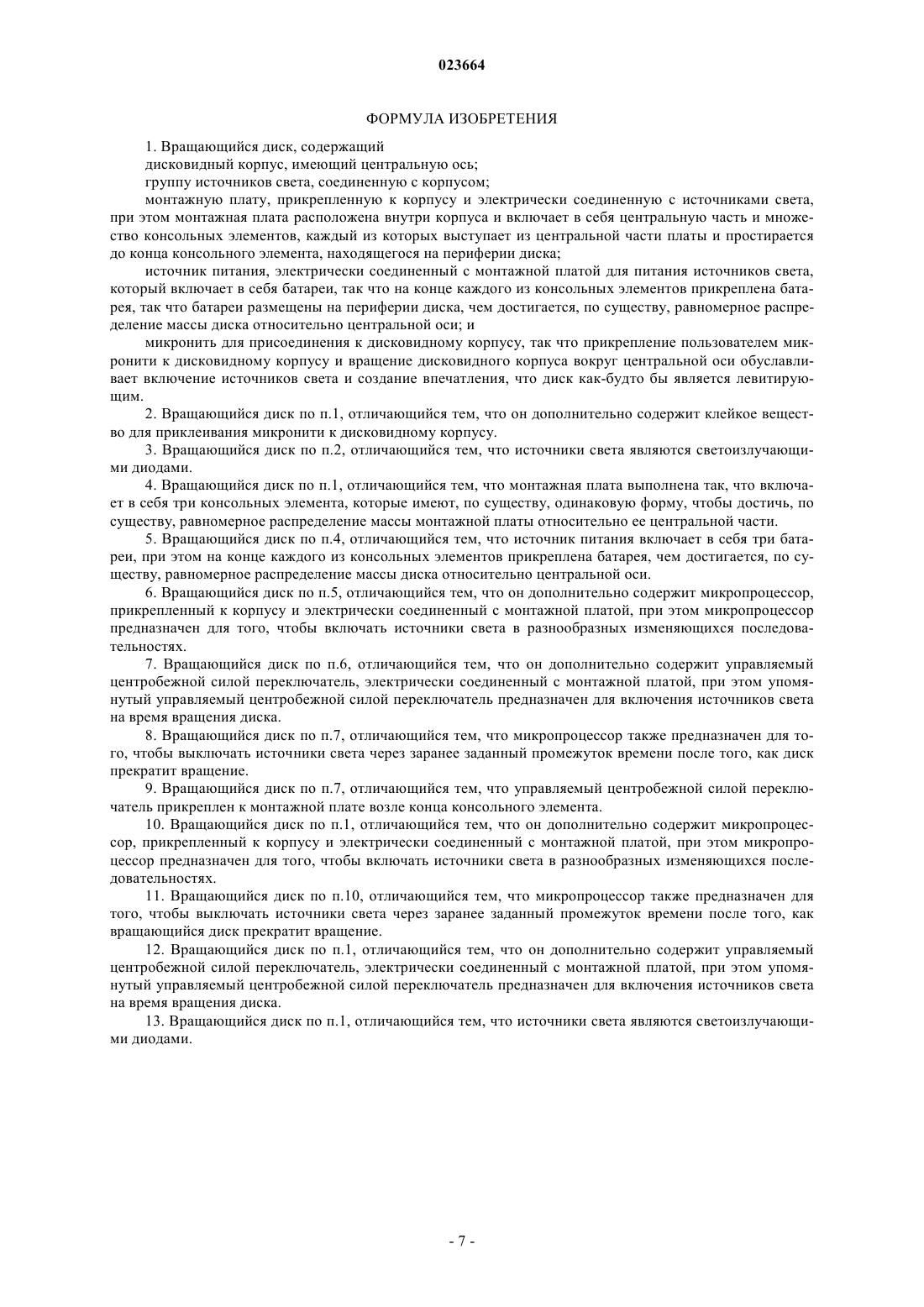

Описан левитирующий диск для демонстрации иллюзии левитации. Диск включает в себя дисковидный корпус, а также монтажную плату, микропроцессор и батареи, смонтированные внутри корпуса. Группа светоизлучающих диодов соединена с корпусом и включается управляемым центробежной силой переключателем. Монтажная плата и батареи расположены внутри корпуса так, что они равномерно распределяют массу от центральной оси по направлению к периферии корпуса. Предусмотрена микронить для прикрепления к диску. Таким образом, при использовании диска пользователь может подвесить диск на микронити и вращать диск вокруг центральной оси, чтобы включить источники света и создать впечатление, что диск как-будто бы является левитирующим. Предпосылки создания изобретения Область, к которой относится изобретение Настоящее изобретение имеет отношение к реквизитам и приспособлениям, используемым в области демонстрации фокусов для создания разнообразных иллюзий, и, более конкретно, к диску с распределенной массой для создания иллюзии левитации. Уровень техники Настоящее изобретение имеет отношение к реквизиту и приспособлениям, используемым в области демонстрации фокусов. Более конкретно, настоящее изобретение имеет отношение к левитирующим объектам. Иллюзия левитации часто достигается с использованием того, что называют невидимой нитью или микронитью. Микронить - это сверхтонкая нить, обычно невидимая невооруженным глазом, которая позволяет фокуснику подвесить предмет на нити, чтобы обеспечить иллюзию левитации. Используя невидимую нить, некоторые фокусники могут демонстрировать фокус "Летающая карта", в котором они вращают подвешенную карту. Фокус "Летающая карта" был изначально разработан Бобом Хаммером в 1950-х гг. Этот фокус труден для исполнения, потому что от фокусника требуется вращать легкую карту, которая имеет незначительную уравновешенность. К тому же карту очень трудно уравновешивать во время вращения, так как вдобавок к своей очень малой массе карта не является круглой. Другой фокусник, Джим Пэйс, разработал усовершенствование исходного фокуса "Летающая карта", в котором он добавил светоизлучающие диоды (LED) по краям карты, с батареей в центре. Чтобы управлять светоизлучающими диодами, изделие требовало от пользователя вручную подключать батареи. Кроме того, карту трудно вращать, так как она не является круглой. В конечном итоге, из-за того,что батарея была расположена в центре карты, а не по краям, изделие могло легко отклониться от оси, в результате чего карта теряла уравновешенность, и ее вращение прекращалось. Таким образом, обычная форма карты обусловливает неуравновешенность, которая не позволяет этому предмету легко вращаться. В качестве альтернативы карте можно представить себе диск, который для обеспечения возможности уравновешенного вращения сам по себе является цилиндрическим и, по существу, более массивным. Например, из-за того, что обыкновенный диск Фрисби равномерно утяжелен, диск Фрисби способен вращаться в течение продолжительного периода времени. Проблемы возникают, когда к предмету такой дисковидной формы добавляют дополнительные составные части. В качестве примера в патенте США 4228616, названном "Flying Saucer Toy (Игрушечная летающая тарелка)", описана летающая игрушка в форме тарелки (блюдца). Несмотря на то, что диск является в общем круглым, к нему добавлены источники света и система мотор-колесо, что не позволяет уравновесить этот предмет во время вращения. Другой пример можно найти в патенте США 4301616, названном "Illuminated Frisbee Toy (Игрушечный светящийся диск Фрисби)" (патент 616). В патенте 616 описан летающий диск Фрисби, который включает в себя источники света, которые работают от трех батарей. Хотя батареи можно было расположить по диску Фрисби равномерно, они расположены по направлению к центру диска Фрисби. Проблемой такой схемы расположения является то, что масса батарей может создавать биение, поскольку масса большей частью сосредоточена на центральной оси вращения диска Фрисби. Еще один пример можно найти в патенте США 4435917, названном "Lighting System for RotatableToy (Устройство подсветки для вращающейся игрушки)" (патент 917). В патенте 917 описана светящаяся игрушечная летающая тарелка (блюдце). Устройству из патента 917 присуща проблема, которая заключается в том, что оно рассчитано на большие батареи, которые сосредоточены в центре тарелки(блюдца). Из-за того, что масса батарей зафиксирована в центре тарелки (блюдца), это снижает устойчивость вращения тарелки (блюдца) и может легко привести к потере уравновешенности его вращения. Еще один пример можно найти в патенте США 4778428, названном "Illuminated Flying Saucer(Светящаяся летающая тарелка)" (патент 428). Как и в вышеуказанном случае, в патенте 428 описана тарелка (блюдце), причем масса батарей и электрических компонентов сосредоточена в центре тарелки(блюдца). Опять-таки, такое сосредоточение в центре снижает устойчивость вращения тарелки (блюдца) и может легко привести к потере уравновешенности его вращения. Другие примеры можно найти в патенте США 5429542, названном "Helium-Filled RemoteControlled Saucer Toy (Наполненная гелием дистанционно управляемая игрушка-блюдце)" (патент 542),и в патенте США 5931716, названном "Illuminated Flying Toy (Светящаяся летающая игрушка)" (патент 716). Как и в вышеуказанном случае, и в патенте 542, и в патенте 716 описаны летающие тарелки(блюдца), которые включают в себя электрические компоненты, которые сосредоточены в центре тарелки (блюдца). Еще один пример - это изделие, доступное в продаже под названием "Mystery Lights UFO (НЛО с таинственными огнями)". Это изделие на каждой стороне имеет 2 светоизлучающих диода, которые очень малы. Что существенно, светоизлучающие диоды питаются от батареи, которая расположена в центре устройства, так что когда его вращают вокруг туловища фокусника, то устройство становится неуравновешенным и легко переворачивается. Кроме того, из уровня техники известны вращающиеся тарелки (блюдца), которые, вследствие со-1 023664 средоточения в центре составных частей и, в конечном счете, массы тарелки (блюдца), легко теряют уравновешенность своего вращения. Таким образом, существует насущная потребность в левитирующем предмете, который можно было бы легко вращать, который бы позволял легкое включение светоизлучающих диодов и который был бы устойчивым при вращении, чтобы предотвратить потерю этим предметом своей уравновешенности. Сущность изобретения Во время рассмотрения неудач других [изобретателей] при изготовлении и/или использовании всех упомянутых выше факторов/составных частей/стадий/компонентов в этой области, изобретатель неожиданно осознал, что снабжение левитирующего диска равномерно распределенными батареями позволило бы этому предмету легко вращаться, сохраняя положение его оси вращения. Таким образом, настоящее изобретение представляет собой левитирующий диск. Левитирующий диск включает в себя дисковидный корпус, имеющий центральную ось, с группой источников света, соединенных с корпусом. Монтажная плата прикреплена к корпусу и электрически соединена с источниками света. Источник питания электрически соединен с монтажной платой, чтобы питать источники света. Таким образом, пользователь может прикрепить микронить к дисковидному корпусу и вращать этот дисковидный корпус вокруг центральной оси, чтобы включить источники света и создать впечатление, что диск как-будто бы является левитирующим. В другом аспекте настоящего изобретения для соединения с дисковидным корпусом предусмотрена микронить. Для приклеивания микронити к дисковидному корпусу также предусмотрено клейкое вещество. В еще одном аспекте настоящего изобретения источники света являются светоизлучающими диодами (LED). Кроме того, монтажная плата расположена внутри корпуса и включает в себя центральную часть и множество консольных элементов, каждый из которых выступает из центральной части платы и простирается до конца консольного элемента. Монтажная плата сформирована таким образом, что включает в себя три консольных элемента, которые имеют, по существу, одну и ту же форму, чтобы достичь, по существу, равномерного распределения массы монтажной платы вокруг ее центральной части. Кроме того,источник питания включает в себя три батареи, при этом на конце каждого консольного элемента прикреплена батарея, чем достигается, по существу, равномерное распределение массы левитирующего диска вокруг центральной оси. В еще одном аспекте настоящего изобретения к корпусу прикреплен микропроцессор, электрически соединенный с монтажной платой. Микропроцессор предназначен для того, чтобы включать источники света в разнообразных изменяющихся последовательностях. Кроме того, к монтажной плате электрически подключен управляемый центробежной силой переключатель. Управляемый центробежной силой переключатель предназначен для включения источников света на время вращения левитирующего диска. Микропроцессор выполнен так, чтобы выключать источники света через заранее заданный промежуток времени после того, как левитирующий диск прекратит вращение. В заключение, как может понять специалист в этой области, настоящее изобретение также охватывает способ формирования и использования левитирующего диска, описанного в этом документе. Краткое описание фигур Цели, особенности и преимущества настоящего изобретения будут видны из нижеследующего подробного описания разнообразных аспектов изобретения со ссылками на прилагаемые фигуры, на которых фиг. 1 - вид в перспективе левитирующего диска согласно настоящему изобретению; фиг. 2 - вид в перспективе левитирующего диска, на котором изображена микронить, прикрепляемая к диску; фиг. 3 А - вид в перспективе составных частей левитирующего диска; фиг. 3 В - изображение одного из примеров исполнения монтажной платы; фиг. 3 С - изображение одного из примеров исполнения монтажной платы; фиг. 3D - изображение одного из примеров исполнения монтажной платы, у которой каждый консольный элемент имеет сквозное отверстие; фиг. 3 Е - вид в перспективе составных частей левитирующего диска, изображающий альтернативное расположение переключателя согласно настоящему изобретению; фиг. 4 - внутренний вид левитирующего диска; фиг. 5 - вид сбоку левитирующего диска в поперечном разрезе; фиг. 6 - вид сзади левитирующего диска; фиг. 7 - вид справа левитирующего диска; фиг. 8 - вид сверху левитирующего диска; и фиг. 9 - вид снизу левитирующего диска. Подробное описание Настоящее изобретение имеет отношение к реквизиту и приспособлениям, используемым в области демонстрации фокусов для создания разнообразных иллюзий, и, более конкретно, к дискам с распределенной массой для создания иллюзии левитации. Нижеследующее описание представлено для того, чтобы дать возможность специалисту в этой области осуществить и использовать это изобретение, а также объединять его с элементами конкретных вариантов применения. Специалистам в этой области будут легко понятны разнообразные модификации, а также разнообразные варианты применения, и общие принципы, определенные в этом документе, могут быть применены к многочисленным вариантам осуществления настоящего изобретения. Таким образом, настоящее изобретение не ограничено представленными вариантами осуществления, но имеет максимально широкий объем, в соответствии с принципами и элементами новизны, раскрытыми в этом документе. В нижеследующем подробном описании изложено большое количество конкретных подробностей,чтобы обеспечить более доскональное понимание настоящего изобретения. Тем не менее, специалисту в этой области будет понятно, что настоящее изобретение можно применять на практике без обязательного ограничения этими конкретными подробностями. В других примерах известные конструкции и устройства показаны схематически, а не детально, чтобы избежать неопределенного толкования настоящего изобретения. Вниманию читателя представлены все официальные бумаги и документы, которые поданы одновременно с этим описанием изобретения и которые выложены для всеобщего ознакомления с этим описанием изобретения, содержание всех таких официальных бумаг и документов включено в это описание изобретения посредством ссылки. Все признаки, раскрытые в этом описании изобретения (включая приложенные формулу изобретения, реферат и фигуры), могут быть заменены альтернативными признаками, служащими для такой же, эквивалентной или подобной цели, если четко не оговорено иное. Таким образом, если четко не оговорено иное, каждый раскрытый признак является только одним примером из множества эквивалентных или подобных признаков. Кроме того, любой признак в формуле изобретения, который не сформулирован однозначно как"средство для" выполнения заданной функции или как "стадия для" выполнения заданной функции, не должен быть интерпретирован как пункт формулы изобретения, описывающий "средство" или "стадию",как указано в п.6 статьи 112 раздела 35 Свода законов США. В частности, применение терминов "стадия[чего-либо]" или "действие [чего-либо]" в формуле изобретения в этом документе не предполагает применения положения п.6 статьи 112 раздела 35 Свода законов США. Следует иметь в виду, что, в случае использования, термины "слева", "справа", "спереди", "сзади","сверху", "снизу", "вперед", "назад", "по часовой стрелке" и "против часовой стрелки" использованы только с целью удобства и не предназначены для обозначения любого отдельно взятого зафиксированного направления. Вместо этого они использованы для отображения относительных местоположений и/или направлений между различными частями объекта. Описание Как показано на фиг. 1, настоящее изобретение представляет собой левитирующий диск 100. Более конкретно, настоящее изобретение представляет собой вращающийся диск 100, который можно использовать для создания иллюзии левитации. Как отмечено выше, концепция левитирующего объекта была ранее применена в фокусе "Летающая карта", во время которого фокусник вращает подвешенную карту. Однако карту очень трудно вращать, потому что она не является круглой. К тому же карта настолько легкая, что ее трудно уравновешивать во время вращения. Проблема существует также с другими известными левитирующими объектами, потому что они не имеют равномерно распределенной массы, так что когда их вращают, то они легко теряют свою уравновешенность, что ослабляет иллюзию левитации. Как усовершенствование известных устройств, настоящее изобретение представляет собой левитирующий диск 100, который сконструирован так, что содержит батареи, расположенные по периферии диска, так что во время вращения масса распределяется по внешней части/периферии диска. Преимуществом этой конструкции является то, что обеспечивается идеальная уравновешенность, так что когда диск вращается, то он не теряет уравновешенность или не переворачивается, что позволяет диску вращаться быстро, оставаться устойчивым и сохранять скорость вращения. Другие подробности, касающиеся настоящего изобретения, представлены ниже. Левитирующий диск включает в себя дисковидный корпус 102 с группой источников 104 света, соединенных с корпусом 102. Корпусу 102 может быть придана любая форма, подходящая для вращения. Как неограничивающий пример, корпусу 102 придана форма НЛО, так что левитирующий диск 100 приобрел внешний вид миниатюрного НЛО. Корпус 102 имеет центральную ось 106, вокруг которой диск 100 можно вращать. Чтобы обеспечить центральную точку вращения, центральная ось 106 проходит через центр диска 100. Как показано на фиг. 2, чтобы диск 100 вращался, диск 100 нужно на чем-нибудь подвесить. Таким образом, настоящее изобретение также включает в себя микронить 200 для соединения с дисковидным корпусом 102. Микронить 200, которая иногда упоминается как "невидимая нить", является любой подходящей нитью или микроволокном, то есть очень тонкой и с трудом видимой невооруженным глазом. Микронить может быть изготовлена из нейлона, который был разделен на отдельные волокна, или, в некоторых случаях, из одинарной шелковой нити. Неограничивающим примером подходящей микронити является "Невидимая нить", которую продает Игаль Месика. Для предоставления пользователю возможности приклеивать микронить 200 к дисковидному корпусу 102 может быть предусмотрено клейкое вещество 202. Клейкое вещество 202 является любым подходящим веществом, которое применяется, чтобы дать пользователю возможность выборочного приклеивания микронити 200 к дисковидному корпусу 102, неограничивающим примером такого вещества является воск. Таким образом, при использовании диска, пользователь может применять воск для прикрепления микронити 200 к диску 100. При использовании диска следует иметь в виду, что клейкое вещество 202 часто прикрепляют в первую очередь к микронити 200, а затем к диску 100. Поэтому, когда клейким веществом 202 охватывают нить или прикрепляют его к микронити 200 другим образом, то могут быть трудности с центрированием микронити 200 в клейком веществе 202. К тому же, когда клейкое вещество 202 затем прикрепляют к диску 100, то диск редко центрируется в полной мере. По существу, важно отметить, что расположение батарей (т.е. источника 306 питания, как подробнее описано ниже) по периферии диска 100 или корпуса 102 способствует сохранению стабилизации диска 100 во время вращения. Фиг. 3 представляет изображение составных частей диска 100. Как показано, корпус 102 включает в себя первую половину 300 и вторую половину 302, при этом две половины удерживаются вместе винтом 303 (или любым другим подходящим механизмом или устройством, таким как защелки, зажимы и т.д.). Как может понять специалист в этой области, корпус 102 и различные составные части, описанные в этом документе, могут быть выполнены из любого количества подходящих деталей и любых подходящих материалов для размещения и прикрепления различных элементов согласно настоящему изобретению. В качестве неограничивающего примера винт 303 может быть пластмассовым винтом, в то время как корпус 102 может быть изготовлен из пластмассы, или пенопласта, или любого другого легковесного материала, который позволит диску 100 быть подвешенным на микронити. Также следует отметить, что корпус 102 может быть выполнен в виде одной детали или в виде множества деталей (например, первая половина 300 и вторая половина 302), как изображено на фиг. 3 А. Кроме того, диск 100 может быть выполнен так, чтобы иметь любой подходящий размер. В качестве неограничивающего примера, диск 100 в собранном виде имеет ширину 83 мм и высоту 22 мм. Монтажная плата (такая как печатная плата) прикреплена к корпусу 102 и электрически соединена с источниками 104 света. Источники 104 света представляют собой любое(ые) подходящее(ие) изделие(я),которое(ые) способно(ы) светиться, неограничивающим примером которого(ых) являются светоизлучающие диоды (LED). Для питания источников 104 света источник 306 питания электрически соединен с монтажной платой 304 и/или с источниками 104 света. Источник 306 питания представляет собой любое подходящее изделие, способное обеспечить питанием источники 104 света, неограничивающим примером которого является набор 3-вольтовых литиевых батарей. Следует отметить, что ни в одном из аспектов настоящего изобретения ни одна из батарей не будет работать на 3,3 В, потому что добавлен повышающий (ступенчатый) конвертер, который повышает напряжение питания для включения светоизлучающих диодов (например, синие и зеленые светоизлучающие диоды могут требовать большего напряжения питания, такого как 3,3 В). Следует отметить, что настоящее изобретение может быть осуществлено так, чтобы содержать в себе любое подходящее количество источников 104 света (например, светоизлучающих диодов). Как неограничивающий пример диск 100 содержит пять (5) источников света, прикрепленных к нему. Также следует отметить, что светоизлучающие диоды могут иметь любой цвет и быть расположены в любом порядке. Как неограничивающий пример могут быть предусмотрены следующие цвета светоизлучающих диодов от верха к низу - красный, синий, желтый, зеленый и красный. Также следует отметить, что светоизлучающие диоды могут быть выполнены так, чтобы мигать во время вращения диска 100. Например, мигание может быть постоянным или в переменном ритме по группе светоизлучающих диодов. Как неограничивающий пример изменения в ритме мигания могут создавать любую подходящую последовательность или много сложных последовательностей (например, 30 последовательностей). Кроме того, во время демонстрации иллюзии левитации мигающие светоизлучающие диоды используются, чтобы перенаправить взгляды публики на мигающие источники света и последовательности импульсов света на диске 100 и отвлечь их от микронити, которая подвешивает диск и обеспечивает иллюзию левитации. На фиг. 3 А изображены источники 104 света, соединенные с планкой 305 для крепления светоизлучающих диодов, которая расположена между корпусом 102 и консольным элементом 310 монтажной платы 304. Однако следует иметь в виду, что настоящее изобретение не должно быть ограничено этим документом, поскольку планка 305 для крепления светоизлучающих диодов не обязательно должна находиться рядом с консольным элементом 310 монтажной платы 304 и, вместо этого, может быть расположена в любом подходящем месте. Как другой неограничивающий пример планка 305 для крепления светоизлучающих диодов может находиться между слоями монтажной платы 304. Как еще один неограничивающий пример вместо множества отверстий 307 для светоизлучающих диодов в корпусе 102,сквозь которые выступают источники 104 света, диск 100 может иметь единственное отверстие сверху диска 100, сквозь которое проходит планка 305 для крепления светоизлучающих диодов или электриче-4 023664 ский провод, что позволяет приклеить или закрепить планку 305 для крепления светоизлучающих диодов сверху диска 100. Нежесткая (гибкая) монтажная плата со светоизлучающими диодами (например, планка 305 для крепления светоизлучающих диодов) может затем быть приклеена сверху диска 100. В одном из аспектов настоящего изобретения корпус 102 может быть изготовлен из легковесного материала, такого как пенопласт, который позволит легко приклеить к нему планку 305 для крепления светоизлучающих диодов. Как показано на фиг. 3 А, монтажная плата 304 расположена внутри корпуса 102 и включает в себя центральную часть 308 и множество консольных элементов 310, каждый из которых выступает из центральной части 308 платы и простирается до конца 312 консольного элемента. Монтажная плата 304 включает в себя любое подходящее количество консольных элементов 310, которые выступают из центральной части 308, при этом неограничивающие примеры монтажной платы имеют два, три и четыре консольных элемента. Как показано, монтажная плата 304 содержит три консольных элемента 310, которые имеют, по существу, одну и ту же форму и которые равномерно размещены вокруг центральной части 308, чтобы масса монтажной платы 304 была, по существу, равномерно распределена вокруг центральной части 308 и центральной оси (изображено на фиг. 1). Следует отметить, что форму монтажной платы 304 с тремя консольными элементами 310, как изображено на фиг. 3 А, можно заменить другими вариантами. Например и как показано на фиг. 3 В, монтажная плата 304' может быть выполнена с четырьмя консольными элементами, чтобы быть похожей на знак +, с источниками 306 питания (батареями), которые расположены на конце каждого консольного элемента. Как еще один неограничивающий пример и как показано на фиг. 3 С, монтажная плата 304" может быть выполнена в виде пластины только с двумя консольными элементами, выступающими из центральной части, и только с двумя источниками 306 питания (батареями), которые расположены на конце каждого из двух консольных элементов. На фиг. 3D изображен еще один неограничивающий пример монтажной платы 304"', у которой каждый консольный элемент 310 имеет сквозные отверстия 314, выполненные в консольных элементах 310. В каждом консольном элементе 310 может быть одно отверстие 314 или много отверстий 314. Отверстия 314 могут располагаться вдоль каждого консольного элемента 310 по всей длине от центральной части 308 до конца консольного элемента 310, где размещен источник 306 питания (батарея). Отверстия 314 уменьшают массу монтажной платы 304'", что помогает распределить массу к периферии диска. Это в итоге уменьшает массу, так что для поддержки необходима микронить, и помогает сохранить уравновешенность диска. Как может понять специалист в этой области, несмотря на то, что отверстия 314 изображены сквозными на конструкции с тремя консольными элементами, настоящее изобретение не ограничено таким вариантом исполнения, поскольку отверстия 314 могут быть выполнены в монтажной плате любой конструкции, включая конструкции с четырьмя консольными элементами и двумя консольными элементами, как изображено на фиг. 3 В и 3 С соответственно. Кроме того, в качестве источника 306 питания диск 100 включает в себя любое подходящее количество батарей. Например, диск 100 включает в себя три батареи. В этом аспекте настоящего изобретения на конце 312 каждого из консольных элементов прикреплена батарея (т.е. источник 306 питания). Посредством прикрепления батарей к концам 312 консольных элементов масса равномерно распределяется по периферии диска 100, что обеспечивает устойчивость вращения, когда диск 100 вращается. Диск 100 может включать в себя любой подходящий переключающий механизм для включения источников 104 света. Например, для подачи электроэнергии на источники 104 света может быть добавлен ползунковый переключатель (или кнопка и т.п.), и таким образом пользователю дается возможность вручную включать и выключать источники 104 света. В альтернативном варианте осуществления с монтажной платой 304 может быть электрически соединен управляемый центробежной силой переключатель 313. Управляемый центробежной силой переключатель 313 представляет собой любой подходящий переключающий механизм, который используется для включения источников 104 света на время вращения левитирующего диска 100. Как неограничивающий пример управляемый центробежной силой переключатель 313 содержит пружину и штырек,выступающий из монтажной платы 304. Когда диск 100 вращается, центробежная сила воздействует на пружину и вызывает касание пружиной штырька/контакта (и замыкание электрической цепи) и включение источников 104 света. В другом альтернативном варианте осуществления, когда вращающийся диск 100 начинает замедляться, переключатель 313 размыкает электрическую цепь, что вызывает выключение источников 104 света. Следует отметить, что переключатель 313, который приводит в действие этот модуль, может быть расположен в любом подходящем месте. Например и как изображено на фиг. 3 А, переключатель 313 может быть расположен в центре монтажной платы 304. В альтернативном варианте осуществления и как изображено на фиг. 3D, вместо расположения вблизи центра, переключатель 313 может быть расположен на конце 312 консольного элемента монтажной платы 304'". Это расположение также изображено на фиг. 3 Е, где переключатель 313 находится сверху монтажной платы 304. Более конкретно, переключатель 313 находится рядом с концом 312 консольного элемента сверху источника 306 питания. Это позволяет переключателю 313 находиться вблизи периферии диска 100, но, тем не менее, дает возможность легко заменять источник 306 питания (батарею). Другими словами, пружина приводит в действие модуль, пока диск 100 вращается, и выключает модуль, когда движение отсутствует, потому что пружина не касается контакта. Переключатель также может иметь таймер для того, чтобы можно было устанавливать, как долго будут включены источники света. Пружинный переключатель (т.е. управляемый центробежной силой переключатель 313) может находиться посередине диска 100, он также может находиться на краю монтажной платы 304 или вплотную к батарее. Желательно, чтобы управляемый центробежной силой переключатель 313 находился рядом с концом 312 консольного элемента и вплотную к батарее, потому что когда диск 100 вращается,центробежная сила возле периферии диска 100 больше, что делает контакт более чувствительным для включения светоизлучающих диодов. Диск 100 также может включать в себя микропроцессор 314, который прикреплен к корпусу 102(посредством монтажной платы 304 или любого другого подходящего соединения) и электрически соединен с монтажной платой 304. Микропроцессор 314 предназначен для того, чтобы включать источники света в разнообразных изменяющихся последовательностях. Например, светоизлучающие диоды будут мигать, чтобы создавать различные последовательности (например, тридцать различных последовательностей). В другом аспекте настоящего изобретения микропроцессор 314 может быть факультативно выполнен так, чтобы выключать источники 104 света через заранее заданный промежуток времени после того,как левитирующий диск 100 прекратит вращение (например, через одну секунду). Как изображено, микропроцессор 314 прикреплен к монтажной плате 304 в центральной части 308,чтобы уменьшить его влияние на устойчивость вращения диска 100. Как описано выше и изображено на фигурах, для поддержания устойчивости вращения важным является утяжеление диска 100. Это также иллюстрировано местоположением трех консольных элементов 310 с батареями, расположенными на концах 312 консольных элементов. В других вариантах конструкции, таких как монтажная плата 304,выполненная в виде одной планки (т.е. двух консольных элементов, выступающих из центральной части 308), батареи были бы расположены на конце 312 каждого из двух консольных элементов, с микропроцессором 314, расположенным в центральной части 308. Опять-таки, это обеспечивает диску устойчивость вращения в результате равномерного распределения массы по всей ширине диска 100 и, желательно, по направлению к периферии диска. В результате распределения массы по направлению к периферии диск 100 при вращении сохраняет вращающий момент подобно маховику или гироскопу. Фиг. 4 представляет собой иллюстрацию, изображающую первую половину 300 диска и внутренние составные части. Как показано, монтажная плата 304 включает в себя три консольных элемента 310, которые выступают из нее и равномерно распределены вокруг центральной части 308. Также рядом с центральной частью 308 (или непосредственно на ней) прикреплен микропроцессор 314. Кроме того, изображен управляемый центробежной силой переключатель, в том числе его пружина 400 и штырек 402,который выступает из монтажной платы 304. В заключение, изображены батареи (то есть источник 306 питания), прикрепленные к концу 312 каждого из консольных элементов. Для дальнейшего понимания фиг. 5 представляет собой вид сбоку диска 100 в поперечном разрезе. Как показано, монтажная плата 304 смонтирована внутри корпуса 102, с источниками 104 света, электрически соединенными 500 (посредством проводов, электрической схемы или любого другого подходящего электрического соединения) с монтажной платой 304. Кроме того, на фиг. 6, 7, 8 и 9 изображены,соответственно, виды диска 100 сзади, справа, сверху и снизу. Таким образом, как сможет понять специалист в этой области, конструкция и масса левитирующего диска 100 обеспечивают изделию устойчивость вращения, поскольку, когда его вращают, он вращается вокруг центральной оси. Это является важным, когда демонстрируется иллюзия левитации. Примером такой иллюзии будет прикрепление микронити к корпусу с использованием клейкого вещества (как описано выше). Другой конец микронити может быть намотан вокруг уха пользователя и приклеен к нему липкой лентой, тем самым подвешивая левитирующий диск к уху пользователя. После того как левитирующий диск 100 подвешен, его можно вращать, создавая иллюзию того, что диск 100 парит в воздухе. Из-за того, что микронить трудно увидеть, пользователь может "перемещать" диск 100 от одной руки к другой посредством захватывания большим пальцем нити и управления диском 100 в соответствии с желанием. Эта иллюзия может быть усилена посредством забрасывания диска 100 вокруг туловища пользователя, при этом диск, благодаря своему вращающему моменту и благодаря тому, что он прикреплен к туловищу пользователя, будет вращаться вокруг пользователя. Следует отметить, что при демонстрации этой иллюзии диск можно факультативно раскрутить на столе, после чего поднять со стола с использованием микронити. В заключение, настоящим изобретением предложен левитирующий диск, который включает в себя батареи, расположенные на периферии диска, так что во время вращения масса распределена по внешней части/периферии диска. Преимуществом этой конструкции является то, что обеспечивается идеальная уравновешенность, так что когда диск вращается, то он не теряет уравновешенность или не переворачивается, что позволяет диску вращаться быстро, оставаться устойчивым и сохранять скорость вращения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вращающийся диск, содержащий дисковидный корпус, имеющий центральную ось; группу источников света, соединенную с корпусом; монтажную плату, прикрепленную к корпусу и электрически соединенную с источниками света,при этом монтажная плата расположена внутри корпуса и включает в себя центральную часть и множество консольных элементов, каждый из которых выступает из центральной части платы и простирается до конца консольного элемента, находящегося на периферии диска; источник питания, электрически соединенный с монтажной платой для питания источников света,который включает в себя батареи, так что на конце каждого из консольных элементов прикреплена батарея, так что батареи размещены на периферии диска, чем достигается, по существу, равномерное распределение массы диска относительно центральной оси; и микронить для присоединения к дисковидному корпусу, так что прикрепление пользователем микронити к дисковидному корпусу и вращение дисковидного корпуса вокруг центральной оси обуславливает включение источников света и создание впечатления, что диск как-будто бы является левитирующим. 2. Вращающийся диск по п.1, отличающийся тем, что он дополнительно содержит клейкое вещество для приклеивания микронити к дисковидному корпусу. 3. Вращающийся диск по п.2, отличающийся тем, что источники света являются светоизлучающими диодами. 4. Вращающийся диск по п.1, отличающийся тем, что монтажная плата выполнена так, что включает в себя три консольных элемента, которые имеют, по существу, одинаковую форму, чтобы достичь, по существу, равномерное распределение массы монтажной платы относительно ее центральной части. 5. Вращающийся диск по п.4, отличающийся тем, что источник питания включает в себя три батареи, при этом на конце каждого из консольных элементов прикреплена батарея, чем достигается, по существу, равномерное распределение массы диска относительно центральной оси. 6. Вращающийся диск по п.5, отличающийся тем, что он дополнительно содержит микропроцессор,прикрепленный к корпусу и электрически соединенный с монтажной платой, при этом микропроцессор предназначен для того, чтобы включать источники света в разнообразных изменяющихся последовательностях. 7. Вращающийся диск по п.6, отличающийся тем, что он дополнительно содержит управляемый центробежной силой переключатель, электрически соединенный с монтажной платой, при этом упомянутый управляемый центробежной силой переключатель предназначен для включения источников света на время вращения диска. 8. Вращающийся диск по п.7, отличающийся тем, что микропроцессор также предназначен для того, чтобы выключать источники света через заранее заданный промежуток времени после того, как диск прекратит вращение. 9. Вращающийся диск по п.7, отличающийся тем, что управляемый центробежной силой переключатель прикреплен к монтажной плате возле конца консольного элемента. 10. Вращающийся диск по п.1, отличающийся тем, что он дополнительно содержит микропроцессор, прикрепленный к корпусу и электрически соединенный с монтажной платой, при этом микропроцессор предназначен для того, чтобы включать источники света в разнообразных изменяющихся последовательностях. 11. Вращающийся диск по п.10, отличающийся тем, что микропроцессор также предназначен для того, чтобы выключать источники света через заранее заданный промежуток времени после того, как вращающийся диск прекратит вращение. 12. Вращающийся диск по п.1, отличающийся тем, что он дополнительно содержит управляемый центробежной силой переключатель, электрически соединенный с монтажной платой, при этом упомянутый управляемый центробежной силой переключатель предназначен для включения источников света на время вращения диска. 13. Вращающийся диск по п.1, отличающийся тем, что источники света являются светоизлучающими диодами.
