Несущая пластина, удерживающая абразивный элемент и абразивный диск

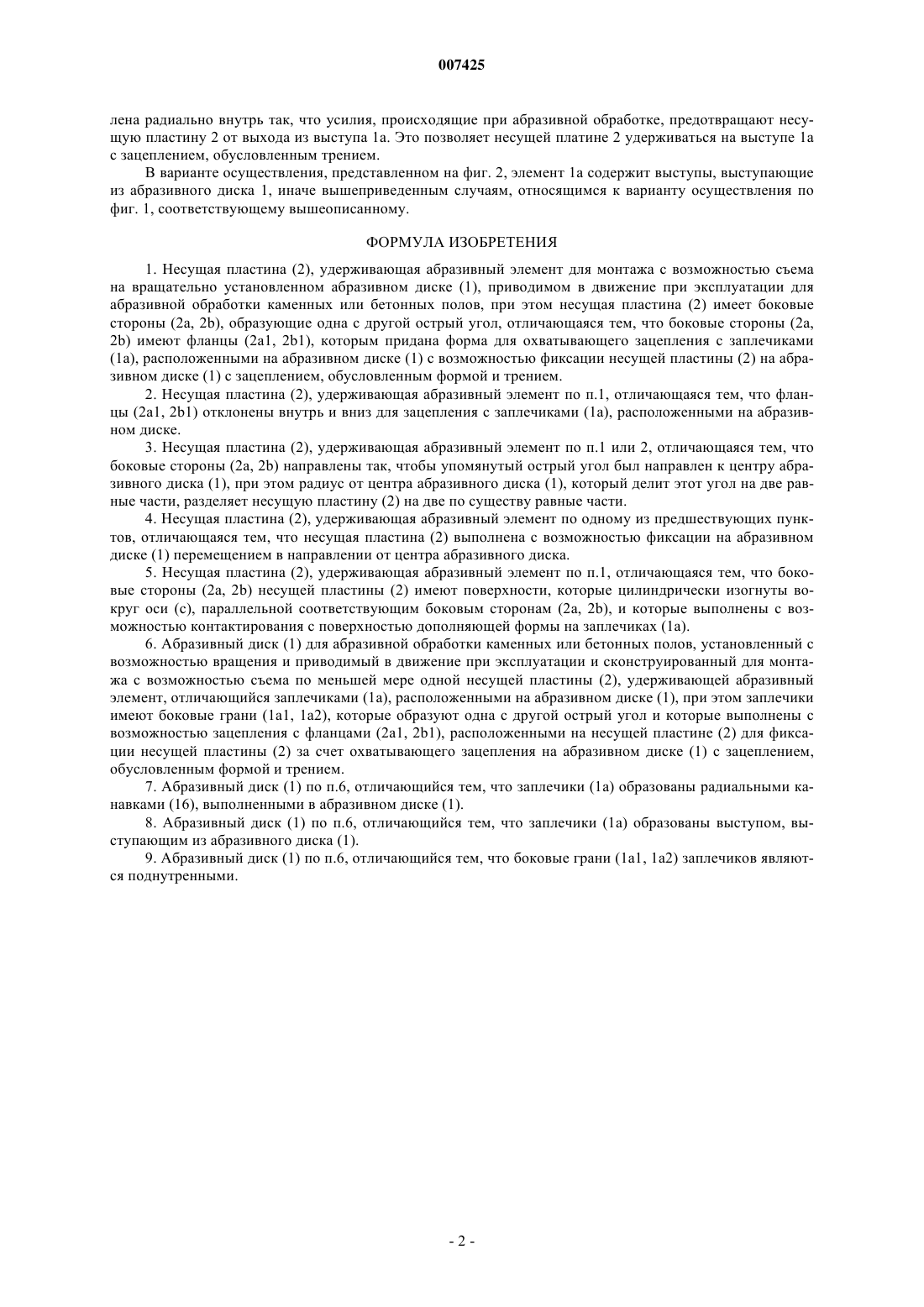

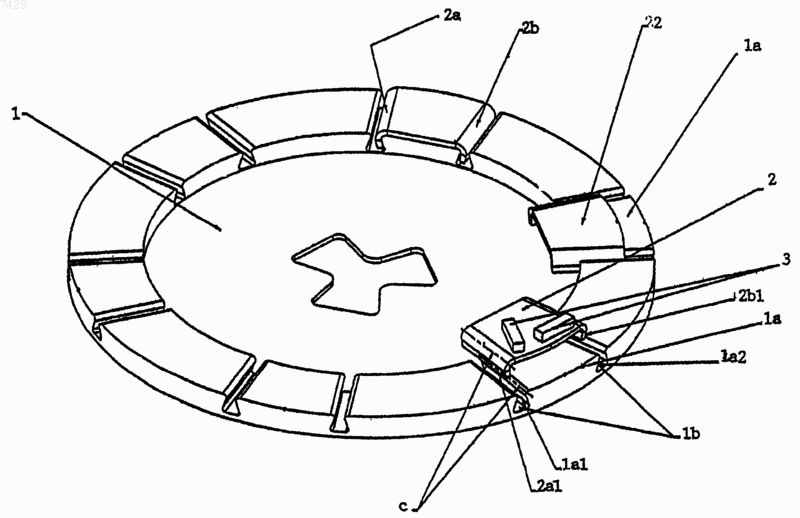

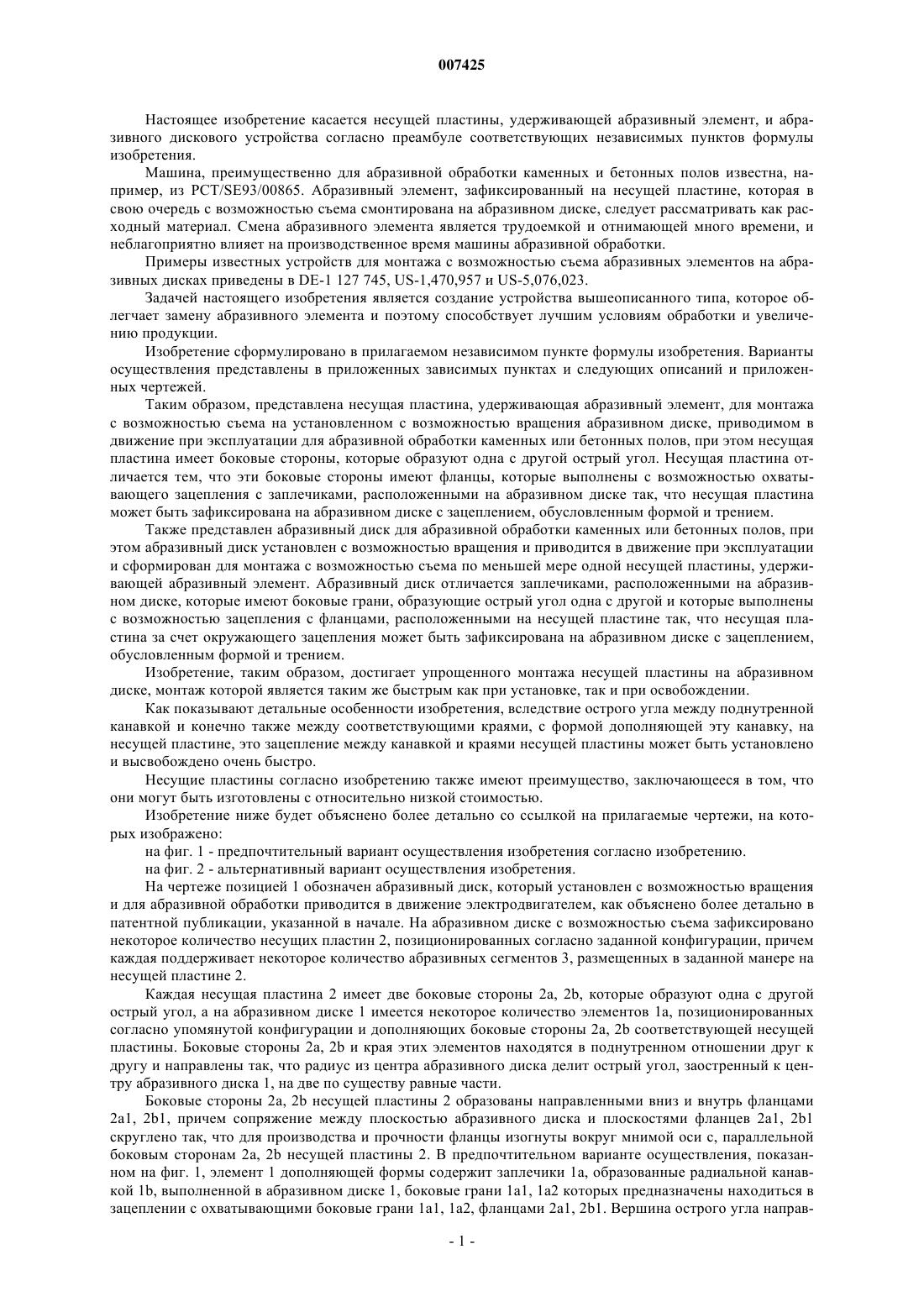

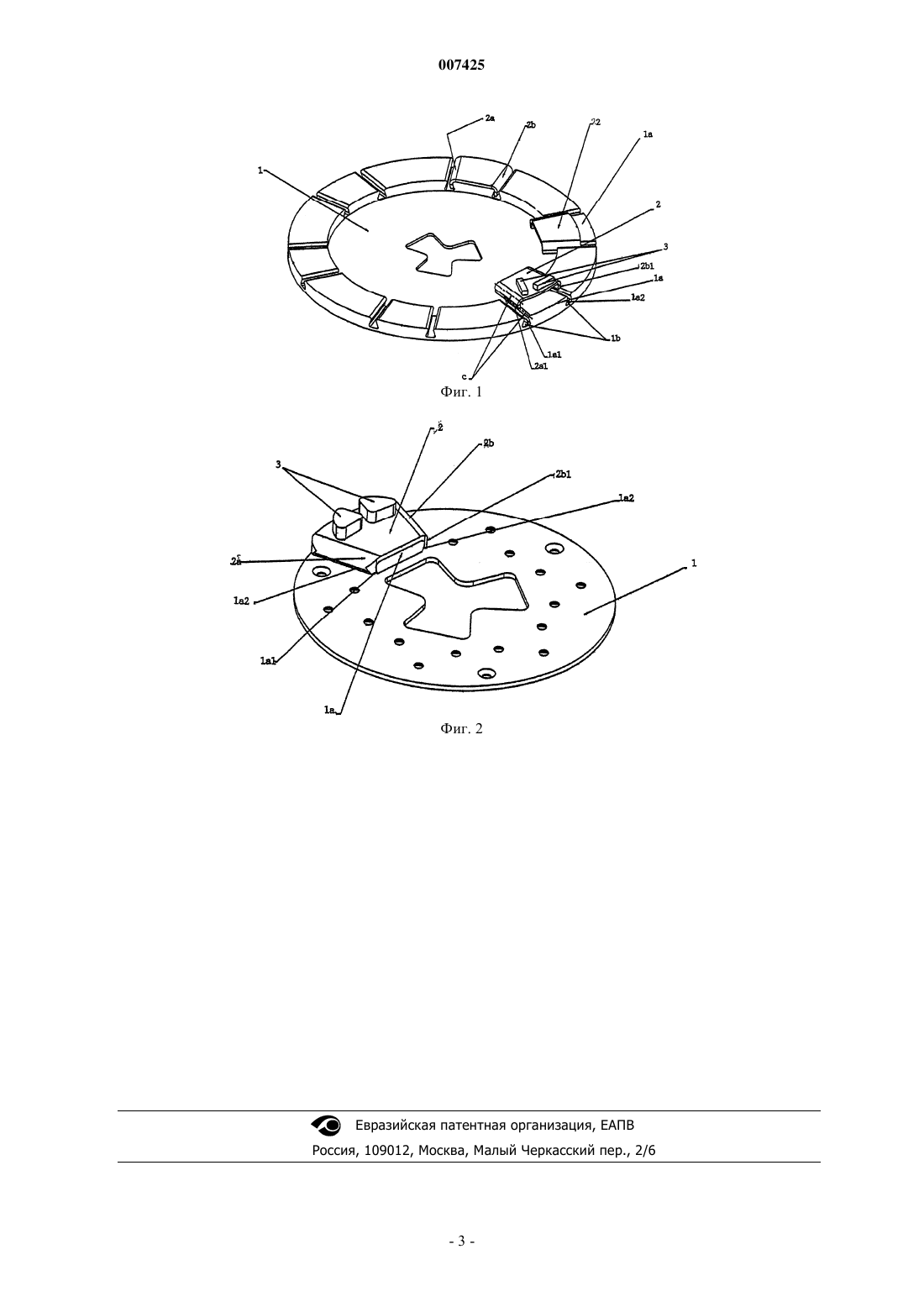

007425 Настоящее изобретение касается несущей пластины, удерживающей абразивный элемент, и абразивного дискового устройства согласно преамбуле соответствующих независимых пунктов формулы изобретения. Машина, преимущественно для абразивной обработки каменных и бетонных полов известна, например, из PCT/SE93/00865. Абразивный элемент, зафиксированный на несущей пластине, которая в свою очередь с возможностью съема смонтирована на абразивном диске, следует рассматривать как расходный материал. Смена абразивного элемента является трудоемкой и отнимающей много времени, и неблагоприятно влияет на производственное время машины абразивной обработки. Примеры известных устройств для монтажа с возможностью съема абразивных элементов на абразивных дисках приведены в DE-1 127 745, US-1,470,957 и US-5,076,023. Задачей настоящего изобретения является создание устройства вышеописанного типа, которое облегчает замену абразивного элемента и поэтому способствует лучшим условиям обработки и увеличению продукции. Изобретение сформулировано в прилагаемом независимом пункте формулы изобретения. Варианты осуществления представлены в приложенных зависимых пунктах и следующих описаний и приложенных чертежей. Таким образом, представлена несущая пластина, удерживающая абразивный элемент, для монтажа с возможностью съема на установленном с возможностью вращения абразивном диске, приводимом в движение при эксплуатации для абразивной обработки каменных или бетонных полов, при этом несущая пластина имеет боковые стороны, которые образуют одна с другой острый угол. Несущая пластина отличается тем, что эти боковые стороны имеют фланцы, которые выполнены с возможностью охватывающего зацепления с заплечиками, расположенными на абразивном диске так, что несущая пластина может быть зафиксирована на абразивном диске с зацеплением, обусловленным формой и трением. Также представлен абразивный диск для абразивной обработки каменных или бетонных полов, при этом абразивный диск установлен с возможностью вращения и приводится в движение при эксплуатации и сформирован для монтажа с возможностью съема по меньшей мере одной несущей пластины, удерживающей абразивный элемент. Абразивный диск отличается заплечиками, расположенными на абразивном диске, которые имеют боковые грани, образующие острый угол одна с другой и которые выполнены с возможностью зацепления с фланцами, расположенными на несущей пластине так, что несущая пластина за счет окружающего зацепления может быть зафиксирована на абразивном диске с зацеплением,обусловленным формой и трением. Изобретение, таким образом, достигает упрощенного монтажа несущей пластины на абразивном диске, монтаж которой является таким же быстрым как при установке, так и при освобождении. Как показывают детальные особенности изобретения, вследствие острого угла между поднутренной канавкой и конечно также между соответствующими краями, с формой дополняющей эту канавку, на несущей пластине, это зацепление между канавкой и краями несущей пластины может быть установлено и высвобождено очень быстро. Несущие пластины согласно изобретению также имеют преимущество, заключающееся в том, что они могут быть изготовлены с относительно низкой стоимостью. Изобретение ниже будет объяснено более детально со ссылкой на прилагаемые чертежи, на которых изображено: на фиг. 1 - предпочтительный вариант осуществления изобретения согласно изобретению. на фиг. 2 - альтернативный вариант осуществления изобретения. На чертеже позицией 1 обозначен абразивный диск, который установлен с возможностью вращения и для абразивной обработки приводится в движение электродвигателем, как объяснено более детально в патентной публикации, указанной в начале. На абразивном диске с возможностью съема зафиксировано некоторое количество несущих пластин 2, позиционированных согласно заданной конфигурации, причем каждая поддерживает некоторое количество абразивных сегментов 3, размещенных в заданной манере на несущей пластине 2. Каждая несущая пластина 2 имеет две боковые стороны 2 а, 2b, которые образуют одна с другой острый угол, а на абразивном диске 1 имеется некоторое количество элементов 1 а, позиционированных согласно упомянутой конфигурации и дополняющих боковые стороны 2 а, 2b соответствующей несущей пластины. Боковые стороны 2 а, 2b и края этих элементов находятся в поднутренном отношении друг к другу и направлены так, что радиус из центра абразивного диска делит острый угол, заостренный к центру абразивного диска 1, на две по существу равные части. Боковые стороны 2 а, 2b несущей пластины 2 образованы направленными вниз и внутрь фланцами 2 а 1, 2b1, причем сопряжение между плоскостью абразивного диска и плоскостями фланцев 2 а 1, 2b1 скруглено так, что для производства и прочности фланцы изогнуты вокруг мнимой оси с, параллельной боковым сторонам 2 а, 2b несущей пластины 2. В предпочтительном варианте осуществления, показанном на фиг. 1, элемент 1 дополняющей формы содержит заплечики 1 а, образованные радиальной канавкой 1b, выполненной в абразивном диске 1, боковые грани 1a1, 1 а 2 которых предназначены находиться в зацеплении с охватывающими боковые грани 1a1, 1 а 2, фланцами 2 а 1, 2b1. Вершина острого угла направ-1 007425 лена радиально внутрь так, что усилия, происходящие при абразивной обработке, предотвращают несущую пластину 2 от выхода из выступа 1 а. Это позволяет несущей платине 2 удерживаться на выступе 1 а с зацеплением, обусловленным трением. В варианте осуществления, представленном на фиг. 2, элемент 1 а содержит выступы, выступающие из абразивного диска 1, иначе вышеприведенным случаям, относящимся к варианту осуществления по фиг. 1, соответствующему вышеописанному. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Несущая пластина (2), удерживающая абразивный элемент для монтажа с возможностью съема на вращательно установленном абразивном диске (1), приводимом в движение при эксплуатации для абразивной обработки каменных или бетонных полов, при этом несущая пластина (2) имеет боковые стороны (2 а, 2b), образующие одна с другой острый угол, отличающаяся тем, что боковые стороны (2 а,2b) имеют фланцы (2 а 1, 2b1), которым придана форма для охватывающего зацепления с заплечиками(1 а), расположенными на абразивном диске (1) с возможностью фиксации несущей пластины (2) на абразивном диске (1) с зацеплением, обусловленным формой и трением. 2. Несущая пластина (2), удерживающая абразивный элемент по п.1, отличающаяся тем, что фланцы (2 а 1, 2b1) отклонены внутрь и вниз для зацепления с заплечиками (1 а), расположенными на абразивном диске. 3. Несущая пластина (2), удерживающая абразивный элемент по п.1 или 2, отличающаяся тем, что боковые стороны (2 а, 2b) направлены так, чтобы упомянутый острый угол был направлен к центру абразивного диска (1), при этом радиус от центра абразивного диска (1), который делит этот угол на две равные части, разделяет несущую пластину (2) на две по существу равные части. 4. Несущая пластина (2), удерживающая абразивный элемент по одному из предшествующих пунктов, отличающаяся тем, что несущая пластина (2) выполнена с возможностью фиксации на абразивном диске (1) перемещением в направлении от центра абразивного диска. 5. Несущая пластина (2), удерживающая абразивный элемент по п.1, отличающаяся тем, что боковые стороны (2 а, 2b) несущей пластины (2) имеют поверхности, которые цилиндрически изогнуты вокруг оси (с), параллельной соответствующим боковым сторонам (2 а, 2b), и которые выполнены с возможностью контактирования с поверхностью дополняющей формы на заплечиках (1 а). 6. Абразивный диск (1) для абразивной обработки каменных или бетонных полов, установленный с возможностью вращения и приводимый в движение при эксплуатации и сконструированный для монтажа с возможностью съема по меньшей мере одной несущей пластины (2), удерживающей абразивный элемент, отличающийся заплечиками (1 а), расположенными на абразивном диске (1), при этом заплечики имеют боковые грани (1a1, 1 а 2), которые образуют одна с другой острый угол и которые выполнены с возможностью зацепления с фланцами (2 а 1, 2b1), расположенными на несущей пластине (2) для фиксации несущей пластины (2) за счет охватывающего зацепления на абразивном диске (1) с зацеплением,обусловленным формой и трением. 7. Абразивный диск (1) по п.6, отличающийся тем, что заплечики (1 а) образованы радиальными канавками (16), выполненными в абразивном диске (1). 8. Абразивный диск (1) по п.6, отличающийся тем, что заплечики (1 а) образованы выступом, выступающим из абразивного диска (1). 9. Абразивный диск (1) по п.6, отличающийся тем, что боковые грани (1a1, 1 а 2) заплечиков являются поднутренными.
