Оптический диск

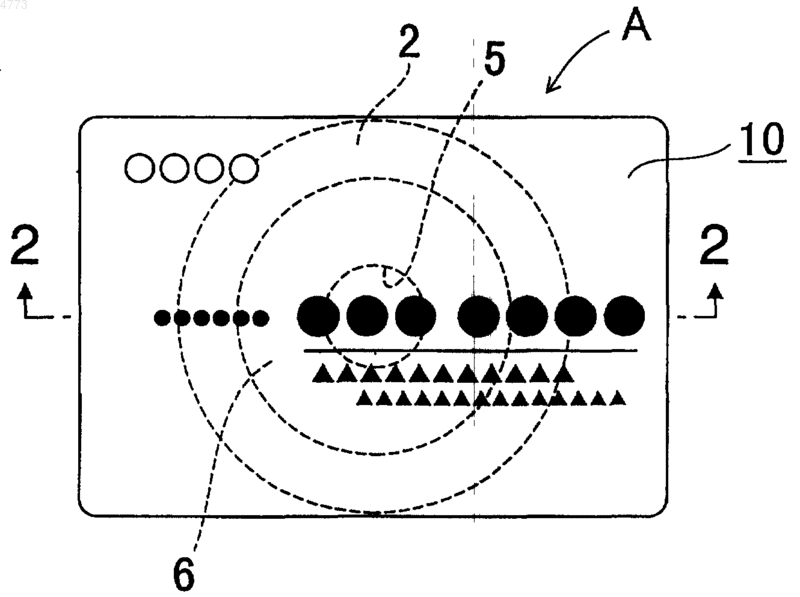

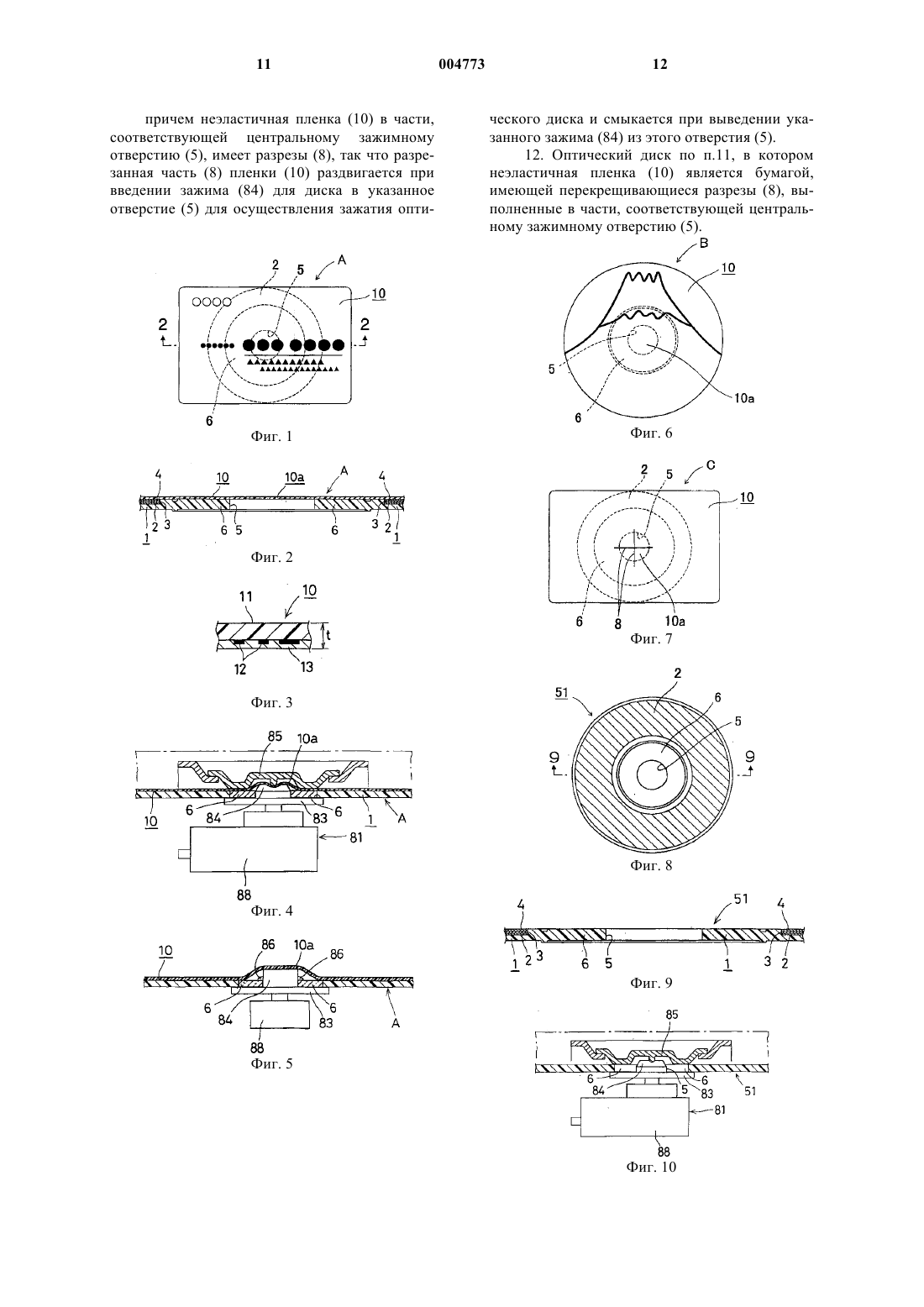

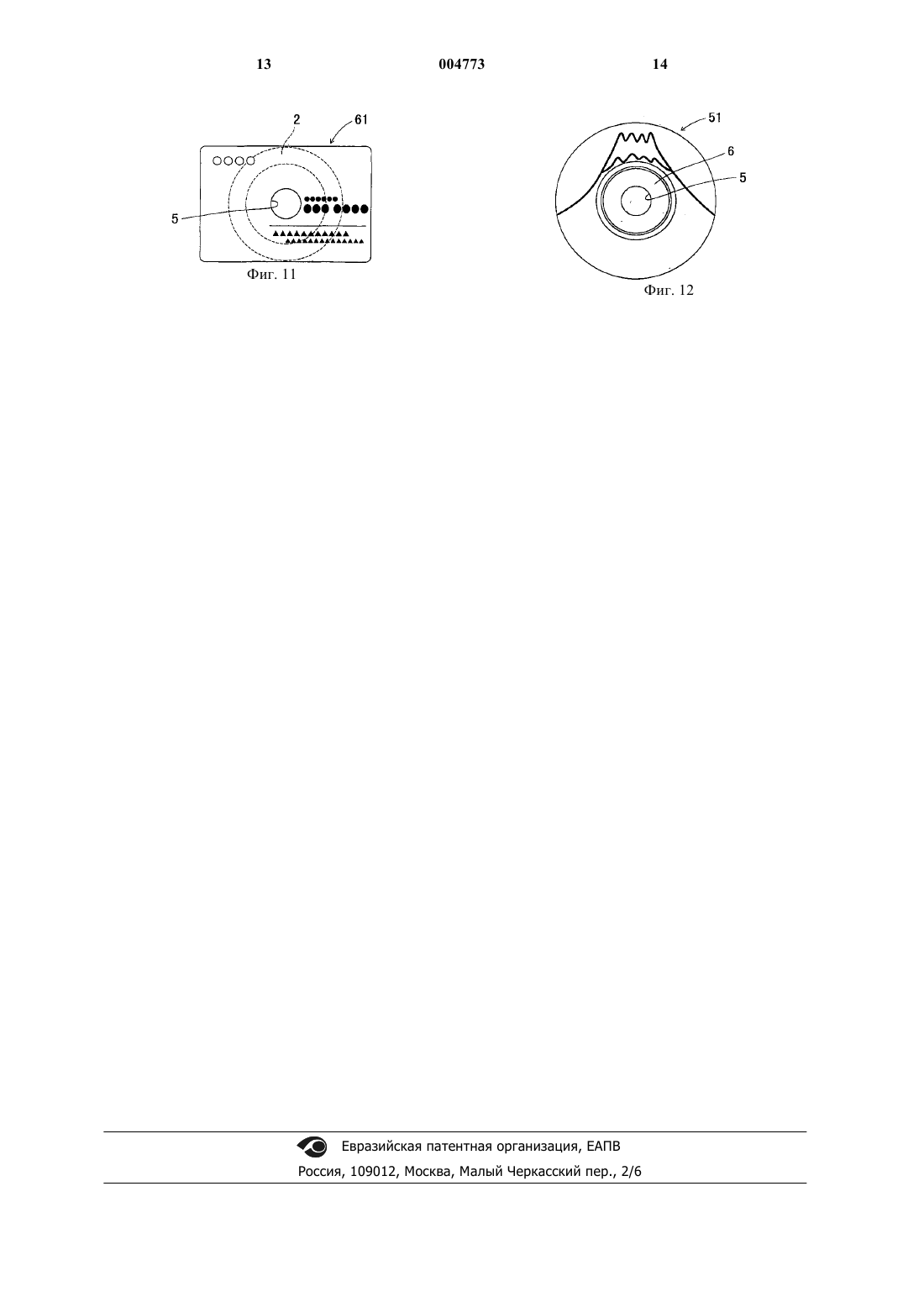

1 Область применения изобретения Настоящее изобретение относится к такому оптическому диску, как, например диски CD и DVD, и в особенности к оптическому диску,на котором напечатана текстовая и/или графическая информация. В материалах данной заявки термин компакт-диск используется в качестве общего термина для музыкального аудиодиска CD-DA,дисков CD-ROM, CD-R и так далее. Кроме того,термин диск DVD используется в качестве общего термина для видеодисков DVD, DVDROM, DVD-R и так далее. Уровень техники Как показано, например, на фиг. 8 и 9,стандартный компакт-диск 51 состоит из прозрачной подложки 1, выполненной из синтетической смолы и имеющей центральное зажимное отверстие 5. Кромка этого отверстия образует зону 6 фиксации, имеющую определенную ширину. На верхней поверхности кольцевой зоны, расположенной снаружи зоны 6 фиксации, послойно в указанном порядке нанесены записывающий слой 2, отражающий слой 3 и защитный слой 4. Как показано на фиг. 10, компакт-диск 51 размещают на вертушке 83 в проигрывателе компакт-дисков, который используется в качестве приводного узла, так что зажим 84 для диска располагается в отверстии 5. Затем на компакт-диск 51 помещают фиксатор 85 диска. Таким образом, компакт-диск 51 оказывается прижат к фиксатору 85, будучи зажат между фиксатором 85 и вертушкой 83. В этом зажатом положении компакт-диск 51 вращается вместе с вертушкой 83 и фиксатором 85 с приводом от двигателя 88, приводящим в движение вертушку 83. В это время верхний конец зажима 84 всегда приподнят над верхней поверхностью компакт-диска 51. К компакт-дискам этого типа относятся диски в форме правильного круга диаметром 12 см или 8 см, которые являются компактдисками стандартного размера. С другой стороны, как показано на фиг. 11, в последнее время начали появляться прямоугольные компактдиски 61 длиной примерно от 85 до 89 мм и шириной примерно от 55 до 60 мм. Компакт-диски 61 такого типа благодаря своим особым размерам и форме называются компакт-дисками в форме визитных карточек или компакт-дисками карточного типа (ниже эти диски называются компакт-дисками карточного типа). Поверхность компакт-диска 61 карточного типа используется для печатания этикетки. Таким образом, компакт-диск 61 может использоваться в качестве визитной карточки, на которой напечатаны имя владельца, название его фирмы,номера его телефонов, факсимильной связи и так далее. Поскольку компакт-диск 61 является разновидностью компакт-диска, то на его записывающем слое может быть записана информа 004773 2 ция. Следовательно, человек, получивший такой компакт-диск 61, может прочитать записанную на нем информацию с помощью дисковода/проигрывателя компакт-дисков. Таким образом, компакт-диск 61, как и обычный компактдиск, может использоваться как носитель информации. Однако, поскольку компакт-диск 61 карточного типа приводится в действие таким же дисководом/проигрывателем компакт-дисков,что и стандартные компакт-диски, размер центрального зажимного отверстия 5 компактдиска 61 равен размеру центрального отверстия стандартных восьмисантиметровых и двенадцатисантиметровых компакт-дисков, а именно примерно 1,5 см в диаметре. Следовательно,доля площади, занимаемой отверстием 5 на компакт-диске 61, больше того же показателя для стандартных компакт-дисков 51. Поэтому,если рассматривать компакт-диск 61 в качестве визитной карточки, то наличие в нем отверстия 5 выглядит несколько необычным, а возможности при расположении печатаемой на нем текстовой информации в значительной степени ограничены. Более того, компакт-диски 61 могут использоваться не только как визитные карточки,но и в качестве, например, компакт-диска для рекламы каких-либо музыкальных произведений или компакт-диска для хранения игрового программного обеспечения. Может возникнуть необходимость в отображении на таких компакт-дисках содержимого записанной на них информации с помощью напечатанных на них рисунков, изображений и/или текста. В этом случае из-за наличия в компакт-диске отверстия 5 возможность печатания на его поверхности иллюстраций и/или рисунков с точки зрения дизайна еще более ограничена, чем возможность печатания текстовой информации. Следует отметить, что стандартные круглые компакт-диски 51 с точки зрения дизайна создают такие же проблемы при печатании на них изображений. Например, если, как показано на фиг. 12, на компакт-диске 51 изображена гора Фудзи, однако, наличие отверстия 5 несколько портит это изображение. Описание изобретения Целью настоящего изобретения является создание оптического диска, позволяющего свободно с точки зрения дизайна печатать на нем этикетки при сохранении возможности зажатия этого диска. Согласно первому аспекту настоящего изобретения оптический диск включает подложку, изготовленную из прозрачных синтетических смол, и эластичную пленку для печатания этикетки. Подложка диска имеет зажимное центральное отверстие, а край зажимной центральной части образует зону фиксации. На верхней поверхности подложки диска закреплена эластичная пленка, так что эта пленка закры 3 вает центральное зажимное отверстие. По меньшей мере часть пленки, соответствующая центральному зажимному отверстию, растягивается при введении зажима для диска в указанное отверстие для осуществления зажатия оптического диска и сокращается при выведении указанного зажима из этого отверстия. В соответствии с настоящим изобретением этикетка, напечатанная на пленке, может быть выполнена без ограничений, обусловленных наличием центрального зажимного отверстия,поскольку это отверстие закрыто эластичной пленкой. Во время зажатия компакт-диска в дисководе или проигрывателе компакт-дисков, снабженном фиксатором диска, зажим для диска выдавливает вверх пленку, закрывающую центральное зажимное отверстие, и ее часть оказывается надежно прижатой к фиксатору диска,будучи зажатой между фиксатором и зажимом. Следовательно, компакт-диск может быть зажат более прочно, что предотвращает его вращательные колебания. В дисководе так называемого компьютераноутбука, в котором отсутствует фиксатор диска, зажим для диска выдавливает вверх пленку,закрывающую центральное зажимное отверстие,когда этот зажим вставляют в указанное отверстие. Таким образом, захваты зажима для диска могут надежно зацепиться за внутреннюю кромку зоны фиксации компакт-диска, так что и в этом случае никаких затруднений при зажатии диска не возникает. Когда компакт-диск вынимают из дисковода или проигрывателя компакт-дисков после разжатия зажима, часть пленки, выдавленная вверх зажимом для диска, благодаря своей эластичности вновь обретает первоначальную плоскую форму. Изображения и/или буквы, напечатанные на пленке и деформированные из-за деформации пленки при нахождении компактдиска в зажатом состоянии, восстанавливаются благодаря устранению зажатия, так что их внешний вид не портится. Предпочтительно пленка изготовлена из винилхлоридных смол, полиолефиновых смол,таких как полипропилен или полиэтилен, полиэфирных смол, таких как полиэтилентерефталат,полиуретановых смол или латекса, обладающего большой эластичностью. Для обеспечения максимального большого размера деформирующейся зоны пленки и для эффективного предотвращения повреждения пленки при нахождении диска в зажатом состоянии часть пленки, соответствующая зоне фиксации на подложке диска, предпочтительно не закреплена, тогда как ее остальная часть прикреплена к подложке. Обычно для крепления пленки на подложке диска используется клеящее вещество. В качестве альтернативы может применяться любой другой способ крепления, например сварка. 4 Кроме того, предпочтительно использование непрозрачной слоистой пленки, содержащей основную часть и слой напыленного металла,например слой напыленного алюминия, расположенный на тыльной поверхности основной части пленки. Дело в том, что если пленка является оптически проницаемой, часть оптического диска, на которой расположен отражательный слой, отчетливо различима на остальной его части и воспринимаются как фон, в результате чего диск имеет непривлекательный внешний вид. И наоборот, если пленка имеет слой напыленного металла, этот недостаток отсутствует, а сам диск выглядит привлекательно. Напечатанные изображения, например рисунки и/или буквы, предпочтительно выполнены на тыльной поверхности пленки с предотвращением их стирания или выцветания, обусловленных трением и т.п. Предпочтительно толщина пленки лежит в диапазоне примерно от 0,01 до 0,03 мм по следующим причинам. Если толщина пленки превышает примерно 0,01 мм, объем (то есть толщина) пленки, которая должна помещаться между зажимом для диска и фиксатором диска,увеличивается, в результате чего фиксатор диска воздействует на зону фиксации с недостаточным надавливающим усилием, что может вызвать вращательные колебания диска. Если же толщина пленки составляет менее примерно 0,03 мм, прочность пленки становится недостаточной, что может вызвать ее повреждение. В соответствии со вторым аспектом данного изобретения оптический диск включает подложку, изготовленную из прозрачных синтетических смол, и неэластичную пленку для печатания этикетки. Подложка диска имеет зажимное центральное отверстие, а край зажимной центральной части образует зону фиксации. Неэластичная пленка закреплена на верхней поверхности подложки диска, закрывая центральное зажимное отверстие. В той части неэластичной пленки, которая соответствует центральному зажимному отверстию, имеются разрезы, причем разрезанная часть раздвигается при введении зажима для диска в указанное отверстие для осуществления зажатия оптического диска и смыкается при выведении указанного зажима из этого отверстия. В качестве неэластичной пленки предпочтительно используют бумагу, в которой выполнены перекрещивающиеся, например крестообразные разрезы. Другие цели и свойства настоящего изобретения станут очевидными из его последующего подробного описания, приведенного со ссылками на приложенные чертежи. Краткое описание чертежей Настоящее изобретение более полно и понятно описано ниже со ссылками на приложенные чертежи, на которых 5 фиг. 1 изображает вид сверху оптического диска карточного типа в соответствии с первым вариантом выполнения настоящего изобретения; фиг. 2 - увеличенный разрез по линии 2-2 на фиг. 1; фиг. 3 - увеличенный разрез пленки, приклеиваемой к подложке диска; фиг. 4 - увеличенный разрез основной части проигрывателя компакт-дисков, в котором фиксатор диска находится в положении зажатия диска; фиг. 5 - увеличенный разрез основной части дисковода, которым снабжен так называемый персональный компьютер-ноутбук, в положении зажатия диска; фиг. 6 - вид сверху оптического диска стандартного размера в соответствии со вторым вариантом выполнения настоящего изобретения; фиг. 7 - вид сверху оптического диска, на котором наклеена бумага, в соответствии с третьим вариантом выполнения настоящего изобретения; фиг. 8 - вид сверху обычного компактдиска стандартного размера; фиг. 9 - увеличенный разрез по линии 9-9 на фиг. 8; фиг. 10 - увеличенный разрез основной части проигрывателя компакт-дисков в положении зажатия диска; фиг. 11 - вид сверху обычного компактдиска карточного типа; и фиг. 12 - вид сверху обычного компактдиска стандартного размера, на котором нанесено изображение. Лучший способ осуществления изобретения Фиг. 1 и 2 изображают компакт-диск А карточного типа, который является оптическим диском, соответствующим первому варианту выполнения настоящего изобретения. Фиг. 1 изображает вид сверху этого компакт-диска А, а фиг. 2 - увеличенный разрез по линии 2-2 на фиг. 1. Как показано на фиг. 1, компакт-диск А имеет прямоугольную плоскую форму, и его ширина составляет 58 мм, а длина - 85 мм. В центральной части компакт-диска А выполнено круглое зажимное центральное отверстие 5, показанное пунктирной линией. Край отверстия 5 образует кольцевую зону 6 фиксации, предназначенную для фиксации компакт-диска А. Компакт-диск А включает прямоугольную подложку 1, выполненную из синтетических смол и имеющую указанные размеры. На кольцевой части определенной ширины, расположенной снаружи зоны 6, в указанном порядке послойно нанесены записывающий слой 2, отражающий слой 3 и защитный слой 4. Кроме того, как показано на фиг. 2, на всей верхней поверхности подложки 1 компакт-диска А расположена пленка 10 с напечатанной на ней эти 004773 6 кеткой, так что эта пленка закрывает отверстие 5. Следовательно, отверстия 5 сверху не видно. Как показано на фиг. 3, пленка 10 состоит из упругой винилхлоридной пленки 11, обладающей большой эластичностью, напечатанных участков 12, например напечатанных букв и/или рисунков, выполненных на тыльной поверхности пленки 11, и слоя 13 алюминия, напыленного в вакууме и выполненного на всей тыльной поверхности виниловой пленки 11, так что он покрывает напечатанные участки 12. Полная толщина пленки 10 составляет 0,02 мм. Пленка 10 с помощью клеящего слоя (не показан) приклеена к защитному слою 4 и к остальной зоне, расположенной вне этого слоя 4. Таким образом, пленка 10 не закреплена в зоне 10 а, соответствующей отверстию 5 и зоне 6. Поскольку в компакт-диске А верхняя часть отверстия 5 закрыта пленкой 10, рисунки и/или буквы могут быть напечатаны на всей поверхности этой пленки 10 независимо от наличия отверстия 5. Следовательно, появляется возможность исключить дизайнерские ограничения, неизбежные для обычных оптических дисков и обусловленные наличием отверстия 5. Кроме того, поскольку пленка 10 на тыльной поверхности пленки 11 включает слой 13 алюминия, кольцевой отражающий слой 3 не виден сверху. При загрузке компакт-диска А в проигрыватель компакт-дисков, в котором имеется фиксатор диска, зажим 84 поднимается вверх к отверстию 5, которое при этом закрыто пленкой 10. Однако, поскольку эта пленка 10 является эластичной, как указано выше, ее можно выдавить вверх зажимом 84, как показано на фиг. 4. Кроме того, поскольку эта пленка 10 не приклеена в зоне 10 а, соответствующей отверстию 5 и зоне 6, расположенной снаружи отверстия 5,как указано выше, пленка 10 может легко деформироваться и выдавливаться вверх под действием зажима 84. Компакт-диск А может быть надежно зажат в положении, в котором часть 10 а, соответствующая отверстию 5 и его краю, оказывается прижатой к зажиму 84, будучи зажатой между зажимом 84 и фиксатором 85, как показано на фиг. 4. Поскольку зажатой оказывается и пленка 10, которая расположена между зажимом 84 и фиксатором 85, зажатие является более надежным по сравнению с зажатием обычного диска,когда пленка между этими деталями не расположена. Такое зажатие предотвращает вращательные колебания компакт-диска А. При опускании компакт-диска А пленка 10 освобождается от выдавливающего усилия,прикладываемое зажимом 84, и поскольку она является эластичной, часть 10 а, соответствующая отверстию 5 и его краю, вновь обретает свою первоначальную плоскую форму. В этом состоянии буквы и/или рисунки 12, деформиро 7 ванные при нахождении компакт-диска в зажатом состоянии, также восстанавливаются. Из указанного выше очевидно, что поскольку пленка 10 может растягиваться и сокращаться при перемещении зажима 84 вверх/вниз, последний может входить в отверстие 5 и выходить из него. Далее, как показано на фиг. 5, в дисководе,который имеется в так называемом компьютереноутбуке и в котором фиксатор диска отсутствует, зажим 84 поднимается по направлению к отверстию 5, которое при этом закрыто пленкой 10. Однако поскольку как указано выше, эта пленка 10 является эластичной, она может быть выдавлена вверх зажимом 84. Следовательно,стопоры 86, расположенные на зажиме 84, могут зацепиться за внутреннюю периферийную кромку подложки 1, не встречая препятствий со стороны пленки 10. При опускании зажима 84 для освобождения диска пленка 10 освобождается от надавливающего усилия, прикладываемого зажимом 84,и поскольку она является эластичной, часть 10 а,соответствующая отверстию 5 и его краю, вновь обретает свою первоначальную плоскую форму. В этом состоянии буквы и/или рисунки 12, деформированные зажимом 84 при нахождении компакт-диска в зажатом состоянии, также восстанавливаются. Далее со ссылкой на фиг. 6 поясняется второй вариант выполнения настоящего изобретения. В этом варианте компакт-диск В является стандартным оптическим диском диаметром 12 см. Хотя основная структура этого компактдиска В аналогична структуре обычных оптических дисков, она все же отличается тем, что пленка 10 расположена на всей поверхности подложки диска так, что она закрывает отверстие 5. Пленка 10 по своей структуре и по тому,как она приклеена к подложке, такая же, как и в первом варианте выполнения, и, следовательно,их описание опущено, а соответствующим элементам присвоены те же номера позиций. На пленке 10 изображена гора Фудзи. Если такое же изображение нанести на обычный компакт-диск 51, отверстие 5 разместится в центре этого изображения, в результате чего диск будет выглядеть непривлекательно. Однако поскольку в компакт-диске В, соответствующем этому варианту выполнения, отверстия не видно, указанное изображение не будет испорчено. Поскольку перемещение и работа пленки 10 во время зажатия и освобождения этого компакт-диска В осуществляются так же, как и в первом варианте выполнения, их описание не приведено. Далее со ссылкой на фиг. 7 описан третий вариант выполнения настоящего изобретения. В этом варианте выполнения компакт-диск С выполнен в форме карточки. 8 Хотя основная структура этого компактдиска С аналогична структуре диска, соответствующего первому варианту выполнения, она все же отличается тем, что в качестве пленки 10 используется бумага. Описание одинаковых с первым вариантом частей опущено, а соответствующим элементам присвоены те же номера позиций. Поскольку пленка 10 выполнена из бумаги, она не эластична в отличие от пленки в первом и втором вариантах выполнения. Поэтому в этой пленке 10 в части 10 а, соответствующей отверстию 5, выполнены перекрещивающиеся разрезы 8. На фиг. 7 для лучшего понимания эти разрезы 8 показаны сплошными линиями, и может показаться, что они портят изображение,нанесенное на пленку 10. Однако, в реальном изделии разрезы выполнены очень тонким режущим инструментом, так что пользователь с трудом может их различить. Таким образом,изображение, нанесенное на пленку 10, не портится разрезами 8. В компакт-диске С, в котором имеется такая пленка 10, часть ее, расположенная вблизи разрезов 8, легко раздвигается зажимом 84 во время зажатия компакт-диска. Следовательно,зажатие диска по-прежнему выполняется надежно. В случае, когда в качестве пленки 10 используется бумага, часть ее, зажатая фиксатором 85 и зажимом 84 проигрывателя компактдисков, в котором такой фиксатор 85 имеется,может быть смята, поскольку бумага не является эластичной. Однако смятая часть может быть легко восстановлена путем ее распрямления. В случае, когда компакт-диск С вставляют в дисковод, которым снабжен компьютерноутбук и в котором фиксатор диска отсутствует, часть пленки 10, соответствующая отверстию 5, просто выдавливается вверх зажимом 84. Следовательно, при освобождении из положения, в котором пленка 10 выдавлена вверх зажимом 84, ее выдавленная часть автоматически опускается и возвращается в свое первоначальное сомкнутое положение. В этом случае первоначально напечатанные изображения восстанавливаются без выпрямления пленки 10. В описанных выше первом и втором вариантах выполнения в качестве пленки 10 используется эластичная пленка из винилхлоридной смолы. Однако в настоящем изобретении допускается использование пленки, выполненной,например из полиолефиновых смол, таких как полипропилен или полиэтилен, полиэфирных смол, таких как полиэтилентерефталат, полиуретановых смол или латекса, обладающего большой эластичностью. Кроме того, как пояснено выше применительно к третьему варианту выполнения, пленка 10 может быть неэластичной, например может быть выполнена из бумаги и иметь разрезы, выполненные в части, соответствующей отверстию 5. 9 Для обеспечения деформированной зоны пленки 10 максимального большого размера и для эффективного предотвращения повреждения пленки 10 при нахождении диска в зажатом положении ее часть, соответствующая зоне 6 подложки диска, предпочтительно не закреплена, в то время как ее остальная часть прикреплена к подложке. В описанных выше вариантах выполнения пленка 10 наклеена на подложку диска с помощью клеящего слоя. Однако, в настоящем изобретении возможно также применение любого другого способа крепления, например сварки. В случаях, когда пленка 10 является оптически проницаемой, часть оптического диска, на которой расположен отражательный слой 3,отчетливо различима на остальной его части и воспринимаются как фон, в результате чего диск имеет непривлекательный внешний вид. И наоборот, в случаях, когда пленка 10 имеет слой 13 напыленного металла, этот недостаток отсутствует, в результате чего диск выглядит привлекательно. Следовательно, целесообразно, чтобы пленка 10 была непрозрачной слоистой пленкой, содержащей основную часть 11 и слой 13 напыленного металла, например алюминия,расположенный на тыльной поверхности части 11. Напечатанные изображения, например рисунки и/или буквы, предпочтительно выполнены на тыльной поверхности пленки с предотвращением их стирания или постепенного исчезновения, обусловленных трением или подобным воздействием. Когда толщина пленки 10 превышает примерно 0,01 мм, объем (то есть толщина) пленки 10, которая должна располагаться между зажимом 84 и фиксатором 85, увеличивается, в результате чего фиксатор 85 воздействует на зону фиксации с недостаточным надавливающим усилием, что может вызвать вращательные колебания компакт-диска. С другой стороны, когда толщина пленки 10 составляет менее примерно 0,03 мм, прочность пленки становится недостаточной, что может вызвать ее повреждение. Следовательно, предпочтительная толщина пленки 10 лежит в пределах примерно от 0,01 до 0,03 мм. По настоящей заявке испрашивается приоритет по заявке на патент Японии 2000280242, которая подана 14 сентября 2000 года и описание которой полностью включено в настоящую заявку посредством ссылки. Термины и описание в материалах настоящей заявки используются только для пояснения настоящего изобретения, и оно не ограничено этими терминами и описанием. Очевидно, что возможны многочисленные модификации и изменения без выхода за пределы сути и объема настоящего изобретения, ограниченных приложенной формулой изобретения. Настоящее изобретение позволяет вносить в конструкцию лю 004773 10 бые изменения, если они не отклоняются от сути изобретения и находятся в пределах, представленных в формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Оптический диск, содержащий подложку (1), изготовленную из прозрачных синтетических смол и имеющую зажимное центральное отверстие (5), при этом край зажимной центральной части образует зону (6) фиксации, и эластичную пленку (10) для печатания этикетки, закрепленную на верхней поверхности подложки (1) диска так, что эта пленка закрывает центральное зажимное отверстие (5),причем по меньшей мере часть (10 а) пленки (10), соответствующая центральному зажимному отверстию (5), растягивается при введении зажима (84) для диска в указанное отверстие (5) для осуществления зажатия оптического диска и сокращается при выведении указанного зажима(84) из этого отверстия (5). 2. Оптический диск по п.1, в котором пленка (10) прикреплена к участку подложки (1) диска, исключая зону (6) фиксации. 3. Оптический диск по п.1, в котором пленка (10) выполнена из эластичной синтетической смолы. 4. Оптический диск по п.3, в котором пленка (10) выбрана из группы, включающей пленки из винилхлоридных, полиолефиновых,полиэфирных и полиуретановых смол. 5. Оптический диск по п.1, в котором пленка (10) изготовлена из латекса. 6. Оптический диск по п.1, в котором пленка (10) является непрозрачной. 7. Оптический диск по п.1, в котором пленка (10) имеет слой (13) напыленного металла, нанесенный на ее тыльную поверхность. 8. Оптический диск по п.1, в котором пленка (10) включает пленку из эластичной синтетической смолы, напечатанное изображение(12) этикетки, выполненное на тыльной поверхности пленки (10), и слой (13) напыленного металла, нанесенный на указанную поверхность. 9. Оптический диск по п.1, в котором толщина пленки (10) лежит в диапазоне примерно от 0,01 до 0,03 мм. 10. Оптический диск по п.1, в котором подложка (1) имеет прямоугольную форму. 11. Оптический диск, содержащий подложку (1), изготовленную из прозрачных синтетических смол и имеющую зажимное центральное отверстие (5), при этом край зажимной центральной части образует зону (6) фиксации, и неэластичную пленку (10) для печатания этикетки, закрепленную на верхней поверхности подложки (1) диска так, что эта пленка закрывает центральное зажимное отверстие (5), 11 причем неэластичная пленка (10) в части,соответствующей центральному зажимному отверстию (5), имеет разрезы (8), так что разрезанная часть (8) пленки (10) раздвигается при введении зажима (84) для диска в указанное отверстие (5) для осуществления зажатия опти ческого диска и смыкается при выведении указанного зажима (84) из этого отверстия (5). 12. Оптический диск по п.11, в котором неэластичная пленка (10) является бумагой,имеющей перекрещивающиеся разрезы (8), выполненные в части, соответствующей центральному зажимному отверстию (5).
