Способ предотвращения записи на диск, представляющий собой среду для записи такого типа, для которого возможна оптическая перезапись

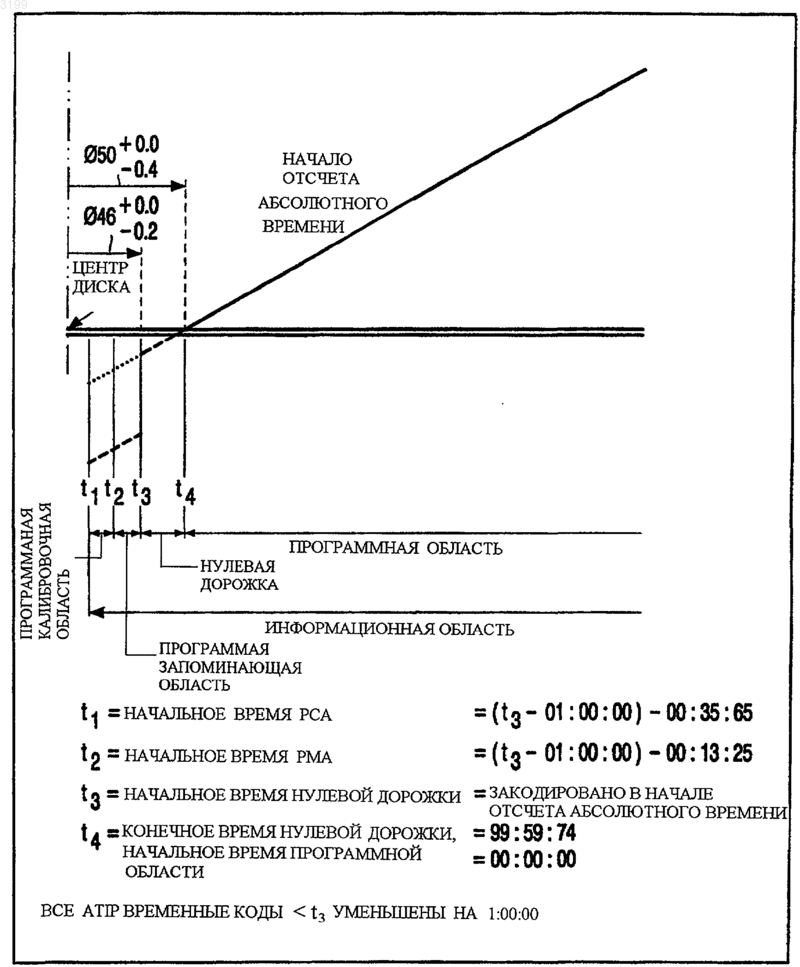

1 Настоящее изобретение относится к способу предотвращения записи на диск, представляющий собой среду для записи такого типа,для которого возможна оптическая перезапись,причем способ содержит нанесение предварительной дорожки на диск, представляющий собой среду для записи, адаптированной так, чтобы записывать на нее данные в соответствии с первой методикой записи, резервирование области калибровки программы (РСА) для регулировки оптимальной мощности (ОРС) и программной запоминающей области (РМА) для временного хранения содержания (ТОС) на указанном диске, представляющем собой носитель записи. Кроме того, настоящее изобретение относится к устройству для записи, подобранному так, чтобы записывать цифровые информационные сигналы на диск, представляющий собой среду для записи такого типа, для которого возможна оптическая перезапись, причем указанное устройство содержит входные приспособления для приема цифровых информационных сигналов, кодирующие приспособления для кодирования принимаемых цифровых информационных сигналов для записи на диск, представляющий собой носитель записи, записывающие приспособления для записи оптически детектируемых меток, являющихся закодированными информационными сигналами на диске, представляющем собой носитель записи, в соответствии с первой методикой записи, определяющие адрес приспособления для размещения на диске, представляющем собой носитель записи, области калибровки программы (РСА),используемой для процедуры регулировки оптимальной мощности (ОРС) и/или программной запоминающей области (РМА), используемой для временного хранения содержания (ТОС). Настоящее изобретение также относится к диску, представляющему собой носитель записи такого типа, который позволяет осуществлять оптическую перезапись в соответствии с преамбулой п.6 формулы изобретения. Диск, представляющий собой носитель записи оптического типа, описывается, например,в европейском патенте 390268 (PHN 13148),который упомянут здесь для сведения. На такой диск, который позволяет осуществлять запись,помимо воспроизведения, можно ссылаться как на записываемый компакт-диск (CD-R), стираемый компакт-диск (CD-E) или перезаписываемый компакт-диск (CD-RW). Как подразумевается в названии, перезаписываемый компакт-диск представляет собой носитель записи и записывающую систему, которая позволяет пользователю стирать ранее записанную информацию и затем записывать новую информацию на ее место, делая возможным краткосрочное хранение в средах в виде компакт-диска. Это осуществляется с помощью новых сред перезаписываемых компакт-дисков, 003199 2 использующих технологию фазового изменения, которая позволяет записывающему лазерному пучку изменять материал среды от аморфного до кристаллического путем сдвига мощности. Первое поколение перезаписываемых компакт-дисков CD-RW конструируется для применения при скоростях, охватывающих диапазон от однократного до четырехкратного увеличения номинальной скорости традиционного CDROM диска, что составляет приблизительно 150 кбит/с. Следующее поколение CD-RW, однако,будет конструироваться для высокоскоростных применений, превышение этой номинальной скорости составляет от 4 до 10 раз. Из-за типичного поведения материалов с фазовым изменением для этих дисков требуется новая методика записи, которая не подходит для записи при меньших скоростях. Кроме того, существующие методики записи, определенные для однократного, двукратного и четырехкратного увеличения скорости записи, не работают на этих новых дисках. Некоторые из существующих устройств записи CD-RW, сконструированные так, что они работают в диапазонах более низких скоростей,распознают новые высокоскоростные диски и отбраковывают их. Но другие будут принимать эти диски и осуществлять записи на них в соответствии с одной из существующих методик записи, например, задаваемой по умолчанию при двукратном увеличении скорости. Эти записи будут приводить к нечитаемым сигналам,тем самым разрушая записанную ранее информацию. Следовательно, среди других целью настоящего изобретения является устранение упомянутых выше недостатков. В соответствии с одним из аспектов способ согласно изобретению характеризуется созданием одной или обеих из указанных областей, которые не допускают разметки для записывающих устройств, подбираемых для записи данных на диск, представляющий собой среду для записи, в соответствии со второй отличающейся от первой методикой записи. Так как обе области требуются для устройства записи, сокрытие этих областей для существующих устройств записи, сконструированных так, что они действуют с малыми скоростями, будет приводить к отбраковыванию диска. С помощью метода, содержащего использование информации о начале отсчета абсолютного времени (ATIP) на предварительно размеченной дорожке на диске, представляющем собой среду для записи, начальное расположение указанных областей определяется путем зафиксированного временного сдвига по отношению к следующей области ввода, преимущественный вариант его реализации характеризуется введением временного кодового перехода ATIP к временным кодам ATIP перед началом области 3 ввода. Предварительно размеченная дорожка перезаписываемого компакт-диска содержит начало отсчета абсолютного времени на предварительно размеченной дорожке. Так как расположение РСА и РМА областей определяется фиксированным сдвигом по отношению к стартовому времени для нулевых дорожек, эти области становятся такими, что не допускают разметки. Дополнительные преимущественные варианты реализации способа, соответствующего изобретению, представлены в описании так же,как и варианты реализации диска, представляющего собой среду для записи, и устройства записи, соответствующих изобретению. Эти и другие аспекты и преимущества изобретения будут обсуждаться здесь более подробно ниже со ссылкой на описание предпочтительных вариантов реализации и в частности со ссылкой на сопровождающие чертежи, на которых показано следующее: на фиг. 1 представлено существующее начало отсчета абсолютного времени ATIP в зависимости от диаметра диска; на фиг. 2 представлено модифицированное начало отсчета абсолютного времени в зависимости от диаметра диска, модификация сделана в соответствии с первым вариантом реализации изобретения; на фиг. 3 представлено подробное образование РСА, РМА областей и нулевой дорожки фиг. 2, модифицированных в соответствии со вторым вариантом реализации изобретения; на фиг. 4 представлено модифицированное начало отсчета абсолютного времени в зависимости от диаметра диска, модификация сделана в соответствии с третьим предпочтительным вариантом реализации изобретения; и на фиг. 5 представлено устройство записи в соответствии с вариантом реализации изобретения. На перезаписываемом компакт-диске существуют две области, предшествующие области ввода, которые резервируются для использования устройством записи. Область калибровки мощности (РСА) предназначена для осуществления тестовых записей для определения оптимальной мощности записи для реального диска. Каждый раз, когда диск вставляется в дисковод для перезаписываемого компакт-диска, лазер запускается на поверхность области РСА для оценки установки оптимальной мощности для выжигания CD. Различные факторы могут оказывать влияние на эту оптимальную установку скорость записи, влажность, температура окружающей среды и тип диска, который используется. Программная запоминающая область(РМА) предназначена для сохранения временного содержания (ТОС). ТОС содержит номера дорожек и время их начала и окончания (для музыки) или адрес сектора для начала файлов с данными на диске данных. 4 Информационная область, область на диске, которая содержит данные, подразделяется на три области: область ввода содержит цифровое молчание в главном канале плюс содержание в подкодовом Q-канале. Это позволяет лазерной считывающей головке следовать по впадинам и синхронизировать аудио- или компьютерные данные перед началом программной области. Программная область содержит вплоть до приблизительно 76 мин данных, подразделенных максимум на 99 дорожек. Выходная дорожка содержит цифровое молчание или нулевые данные. Это определяет окончание программной области компакт-диска. Для устройства записи требуются как РСА,так и РМА области, поэтому, если они могут быть скрыты от существующих устройств записи с низкими скоростями применения, эти устройства записи не могут осуществлять процедуру регулировки оптимальной мощности (ОРС) и не могут считывать временное ТОС. В результате, эти устройства записи будут отбраковывать диск. Расположения РСА и РМА областей определяются фиксированным сдвигом времени по отношению к стартовому времени области ввода, как иллюстрируется на фиг. 1. На новом поколении высокоскоростных дисков РСА и РМА могут быть сделаны такими,что они не допускают разметку, в соответствии с первым вариантом реализации изобретения для существующих дисководов за счет введения временной кодовой программы перехода ATIP,например, на 1 мин как раз перед временем начала нулевой дорожки. Другими словами, все временные ATIP коды вплоть до начального времени временной области уменьшаются на 1 мин, как показано на фиг. 2. Существующие дисководы не могут проводить различие между новыми и старыми дисками и, следовательно, будут отыскивать временные ATIP коды (t3-00:35:65) или (t300:13:25) для нахождения РСА, соответствующей РМА, которые они находят на старых дисках, но не находят на новых дисках. В результате, они будут отбраковывать диск. Новые дисководы или усовершенствованные дисководы, адаптированные для работы с высокоскоростными дисками в высокоскоростных применениях, могут распознать новые диски и узнать о существовании временной кодовой ATIP программы перехода и будут отыскивать (t3-01:00:00 - 00:35:65) или (t3-01:00:00 00:13:25) для нахождения РСА, соответствующего РМА, на новых дисках. Однако так как некоторые устройства записи используют РМА только для приема в ходе воспроизведения, преимущественный второй вариант реализации оставляет РМА в неприкосновенности. Для того чтобы достичь этого, временная кодовая программа перехода ATIP выбирается так, как показано со ссылкой на фиг. 3. 5 Для того чтобы иметь некоторую буферную область перед РМА, которая может быть полезной для хорошей регулировки приема, временная кодовая программа перехода, вероятно, может быть лучше расположена как раз после последнего используемого кадра счетной области в РСА, как показано на фиг. 3. ЗдесьTSL=t3=начальному времени области ввода. Фиг. 4 показывает предпочтительный третий вариант реализации в соответствии с изобретением. Как показано на фиг. 4, область калибровки мощности РСА подразделяется на две области. Первой областью является тестовая область, в которой могут осуществляться тесты для получения правильной мощности считывания для диска. Вторая область представляет собой счетную область, где может быть считано,какая часть тестовой области может быть использована. Обе области РСА разделяются на сегменты, которые могут быть использованы последовательно, начиная с сегмента номер один. РСА может быть использована много раз: раз все сегменты были использованы, полную РСА можно стереть, после чего она становится доступной для дальнейшей последовательности процедур калибровки мощности. Расположение программы перехода ATIP по отношению к вариантам реализации, показанным на фиг. 2 и фиг. 3, сдвинуто в буферную область между тестовой областью РСА и счетной областью РСА. Это приводит к тому, что интервал между программой перехода ATIP и областью РМА составляет 2 мин. Это дает преимущество наличия большего пространства для дисководов при приеме РМА. Поскольку некоторые дисководы могут использовать программную запоминающую область (РМА), доступное свободное пространство или буферная область могут быть недостаточными для использования, как объясняется со ссылкой на фиг. 2 и 3. Отмечается, что дисковод ожидают тестовые сегменты РСА от 96:51:30 до 97:11:29. Следующий вариант реализации устройства записи в соответствии с изобретением будет описан со ссылкой на фиг. 5. Устройство записи 1 содержит приемное приспособление среды для записи 2, для приема удаляемой среды для записи 3. Среда для записи 3 может быть диском оптически перезаписываемого типа, таким как CD-RW, DVD-RAM или DVD-RW. Носитель записи 3 приводится во вращение вращательным приспособлением 4. Блок оптического считывания 5, перемещаемый в радиальном направлении носителя записи 3, записывает оптически детектируемые метки вдоль спиральной дорожки 8 на носителе записи 3, используя световой пучок 6. Для этой цели носитель записи 3 делается из подходящего материала с фазовым изменением, который имеет различные оптические свойства в кристаллическом и аморфном состояниях. Нагревание за счет лазерного пучка 6 может индуцировать эти состояния. Световой 6 пучок 6 модулируется записывающим устройством 9 в соответствии с цифровыми информационными сигналами, которые записываются. Эти цифровые информационные сигналы подходящим образом кодировались с помощью кодирующего устройства 10 с использованием EFMмодуляции и CIRC-кодирования ошибки, как предусматривается CD-стандартами. Входное устройство 11, которое может содержать АЦП и/или специальную схему интерфейса, может принимать аналоговые и/или цифровые информационные сигналы. С другой стороны, записанные цифровые информационные сигналы на носителе записи 3 могут считываться через тот же самый блок оптического считывания 5 с помощью подходящего считывающего устройства 13. Они подсоединяются к декодирующим устройствам 14 для осуществления EFM декодирования и CIRCкоррекции ошибки. Декодированный и скорректированный сигналы выводятся через выходное устройство 15, которое может содержать АЦП и/или подходящую схему интерфейса, цифровые и/или аналоговые информационные сигналы. Кроме того, создаются устройства нахождения адреса 12 для определения адресной информации, представленной на носителе записи 3. Такая адресная информация, например, в форме кодов абсолютного времени, может быть записана на дорожке 8 с помощью модуляции предварительно сформированной дорожки, как описывается в европейском патенте 390268(PHN 13148). Такая дорожка описывается более подробно в заявке на патент Дании NL-А 8800152 (PHN 123999). Устройства нахождения адреса 12 производят сигнал адреса из компонент сигнала при определении сигналов, которые подвергаются модуляции предварительно сформированной дорожки. Сигнал адреса подается на блок управления 16. Все блоки управляются блоком управления 16. Блок управления 16 может содержать блок обработки, который действует в соответствии с конкретной программой, загруженной в устройство памяти, для того чтобы реализовывать способ в соответствии с изобретением. Более конкретно, блок управления 16 содержит информацию, относящуюся к временной программе перехода в ATIP, как может быть представлено в носителе записи 3, как описано выше. Это позволяет устройству записи 1 занимать упомянутые ранее области на носителе записи 3, которые используются для процедуры управления оптимальной мощностью (ОРС) и/или записи временного содержания (ТОС). Хотя изобретение было описано со ссылкой на предпочтительный вариант его реализации, понятно, что он не является ограничивающим примером. Таким образом, различные его модификации могут стать очевидными для квалифицированных специалистов без выхода за 7 рамки изобретения, как определяется формулой изобретения. Изобретение можно реализовать с помощью как технических средств, так и компьютерных программ, и несколько приспособлений может быть представлено одними и теми же предметами технических средств. Кроме того, изобретение состоит в каждой и каждой новой особенности или комбинации особенностей. Также примечательно, что слово содержащий не исключает присутствия других элементов или стадий по сравнению с теми, которые перечислены в формуле изобретения. Любые признаки ссылки не ограничивают рамки формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ предотвращения записи на диск,представляющий собой среду для записи такого типа, для которого возможна оптическая перезапись, содержащий этапы, на которых наносят предварительно размеченную дорожку на диск,представляющий собой среду для записи, адаптированной для записи на ней данных в соответствии с первой методикой записи, резервируют программную калибровочную область(РСА) для регулировки оптимальной мощности(ОРС) и/или программную запоминающую область (РМА) для временного хранения таблицы содержания (ТОС) на указанном диске, представляющем собой среду для записи, отличающийся тем, что одну или обе из указанных областей выполняют такими, что они не допускают разметку для устройств записи, адаптированных для записи данных на диск, представляющий собой среду для записи в соответствии со второй, отличной от первой, методикой записи. 2. Способ по п.1, содержащий этап, на котором наносят информацию о начале отсчета абсолютного времени (ATIP) на предварительно размеченную дорожку на диске, представляющем собой среду для записи, расположение начала обеих областей определяют фиксированным сдвигом времени по отношению к последующей области ввода, отличающийся тем, что вводят временной кодовый ATIP переход к временным ATIP кодам перед началом области ввода. 3. Способ по п.2, отличающийся тем, что уменьшают все временные коды ATIP вплоть до времени начала области ввода приблизительно на одну минуту. 4. Способ по п.2, содержащий этап разделения программной калибровочной области(РСА) на программную калибровочную тестовую область и программную калибровочную счетную область, отличающийся тем, что вводят временную кодовую программу перехода ATIP между программной калибровочной тестовой областью и программной калибровочной счетной областью. 8 5. Способ по п.2, отличающийся тем, что уменьшают все коды времени ATIP вплоть до последней используемой области в РСА. 6. Диск, представляющий собой среду для записи такого типа, для которого возможна оптическая перезапись, среда для записи содержит предварительно размеченную дорожку, адаптированную для записи на нее данных в соответствии с первой методикой записи, программную калибровочную область (РСА), адаптированную так, чтобы использовать процедуру регулировки оптимальной мощности (ОРС) и/или программную запоминающую область (РМА), адаптированную для временного хранения таблицы содержания (ТОС), отличающийся тем, что, по крайней мере, одна из указанных областей выполнена не допускающей разметку для устройств записи, адаптированных для записи данных на диск, представляющий собой среду для записи в соответствии со второй, отличной от первой, методикой записи. 7. Диск, представляющий собой среду для записи по п.6, содержащий временные коды,представляющие информацию о начале отсчета абсолютного времени (ATIP) на предварительно размеченной дорожке, в котором начальное положение, по крайней мере, одной из указанных областей определено фиксированным сдвигом времени по отношению к последующей области ввода, отличающийся тем, что временные коды перед началом области ввода содержат временной переход начала отсчета абсолютного времени (ATIP). 8. Диск, представляющий собой среду для записи по п.7, отличающийся тем, что все временные коды вплоть до приблизительно начального времени области ввода содержат уменьшение начала отсчета абсолютного времени приблизительно на 1 мин. 9. Диск, представляющий собой среду для записи по п.7, в котором программная калибровочная область (РСА) разделена на программную калибровочную тестовую область и программную калибровочную счетную область,отличающийся тем, что временные коды между программной калибровочной тестовой областью и программной калибровочной счетной областью содержат временную программу перехода начала отсчета абсолютного времени (ATIP). 10. Диск, представляющий собой среду для записи по п.7, отличающийся тем, что все временные коды вплоть до последней используемой области в программной калибровочной области имеют уменьшенное начало отсчета абсолютного времени (ATIP). 11. Диск, представляющий собой среду для записи по п.7, отличающийся тем, что диск,представляющий собой среду для записи, является перезаписываемым компакт-диском. 12. Устройство записи, адаптированное для записи цифровых информационных сигналов на диск, представляющий собой среду для 9 записи такого типа, для которого возможна оптическая перезапись, содержащее входное устройство для приема цифровых информационных сигналов,кодирующее устройство для кодирования принимаемых цифровых информационных сигналов для записи на диск, представляющий собой среду для записи,записывающее устройство для записи оптически детектируемых меток, представляющих собой закодированные информационные сигналы, на диск, представляющий собой среду для записи в соответствии, по крайней мере, с первой методикой записи,устройства определения адреса для размещения на диске, представляющем собой среду для записи, программной калибровочной области (РСА), которая используется для процедуры регулировки оптимальной мощности (ОРС) и/или программной запоминающей области(РМА), которая используется для временного хранения таблицы содержания (ТОС),отличающееся тем, что устройства определения адреса приспособлены для размещения,по крайней мере, одной из указанных областей диска, представляющего собой среду для записи, где указанная, по крайней мере, одна область не допускает разметки для устройств записи,адаптированных для записи данных на диск,представляющий собой среду для записи, в соответствии со второй, отличной от первой, методикой записи. 13. Устройство записи по п.12, в котором устройства определения адреса приспособлены для считывания временного кода, записанного на предварительно нанесенной дорожке на диске, представляющем собой среду для записи,который дает информацию об абсолютном адресе (ATIP), где начальное положение, по край Фиг. 1 10 ней мере, одной из указанных областей определяется фиксированным временным сдвигом по отношению к последующей области ввода на указанном диске, представляющем собой среду для записи, отличающееся тем, что устройство определения адреса содержит информацию, относящуюся к временному переходу во временных кодах начала отсчета абсолютного времени перед началом области ввода. 14. Устройство записи по п.13, отличающееся тем, что устройство определения адреса содержит информацию, относящуюся к уменьшению начала отсчета абсолютного времени(ATIP) во всех временных кодах приблизительно вплоть до начального времени области ввода. 15. Устройство записи по п.13, отличающееся тем, что устройство определения адреса содержит информацию, относящуюся к временному кодовому переходу начала отсчета абсолютного времени (ATIP) во временных кодах между программной калибровочной тестовой областью и программной калибровочной счетной областью в программной калибровочной области (РСА). 16. Устройство записи по п.13, отличающееся тем, что устройство определения адреса содержит информацию, относящуюся ко всем временным кодам вплоть до последней используемой области в программной калибровочной области, имеющей уменьшенное начало отсчета абсолютного времени (ATIP). 17. Устройство записи по п.13, отличающееся тем, что устройство записи приспособлено для работы с перезаписываемым компактдиском как с диском, представляющим собой среду для записи.
