Ключ и дисковый переключатель цилиндрического замка

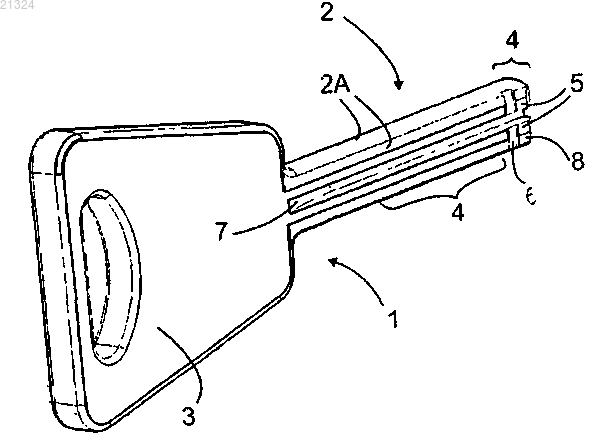

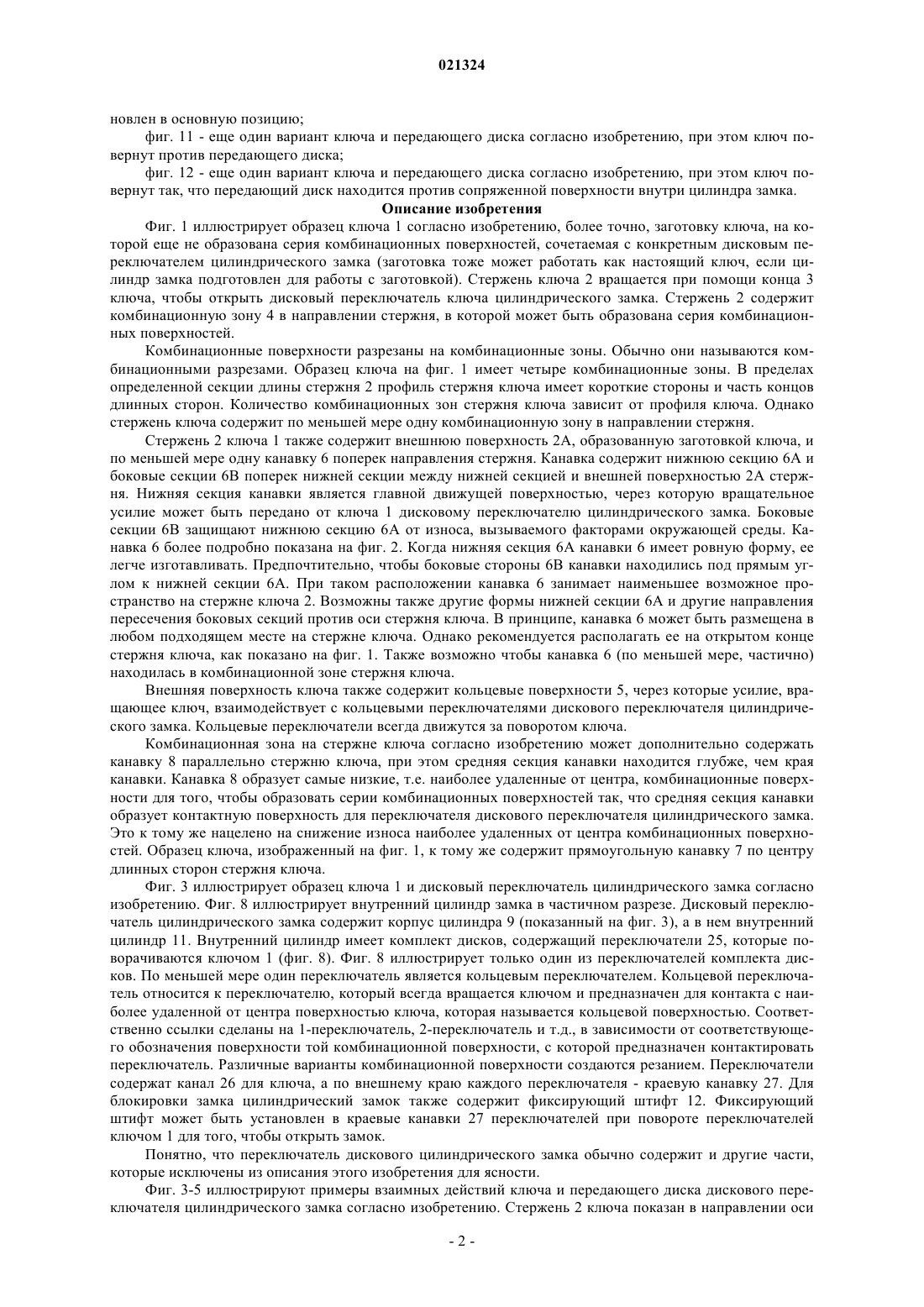

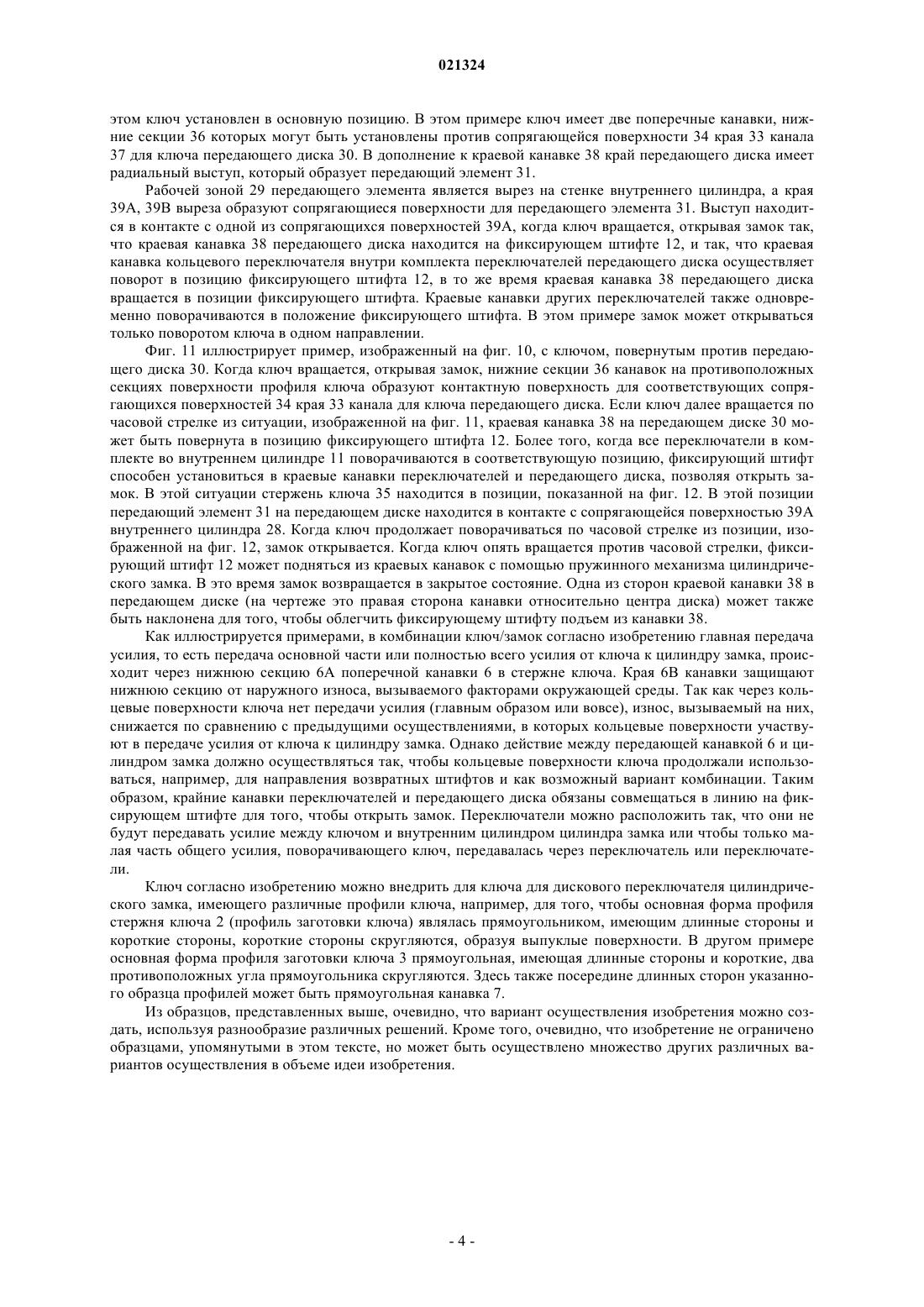

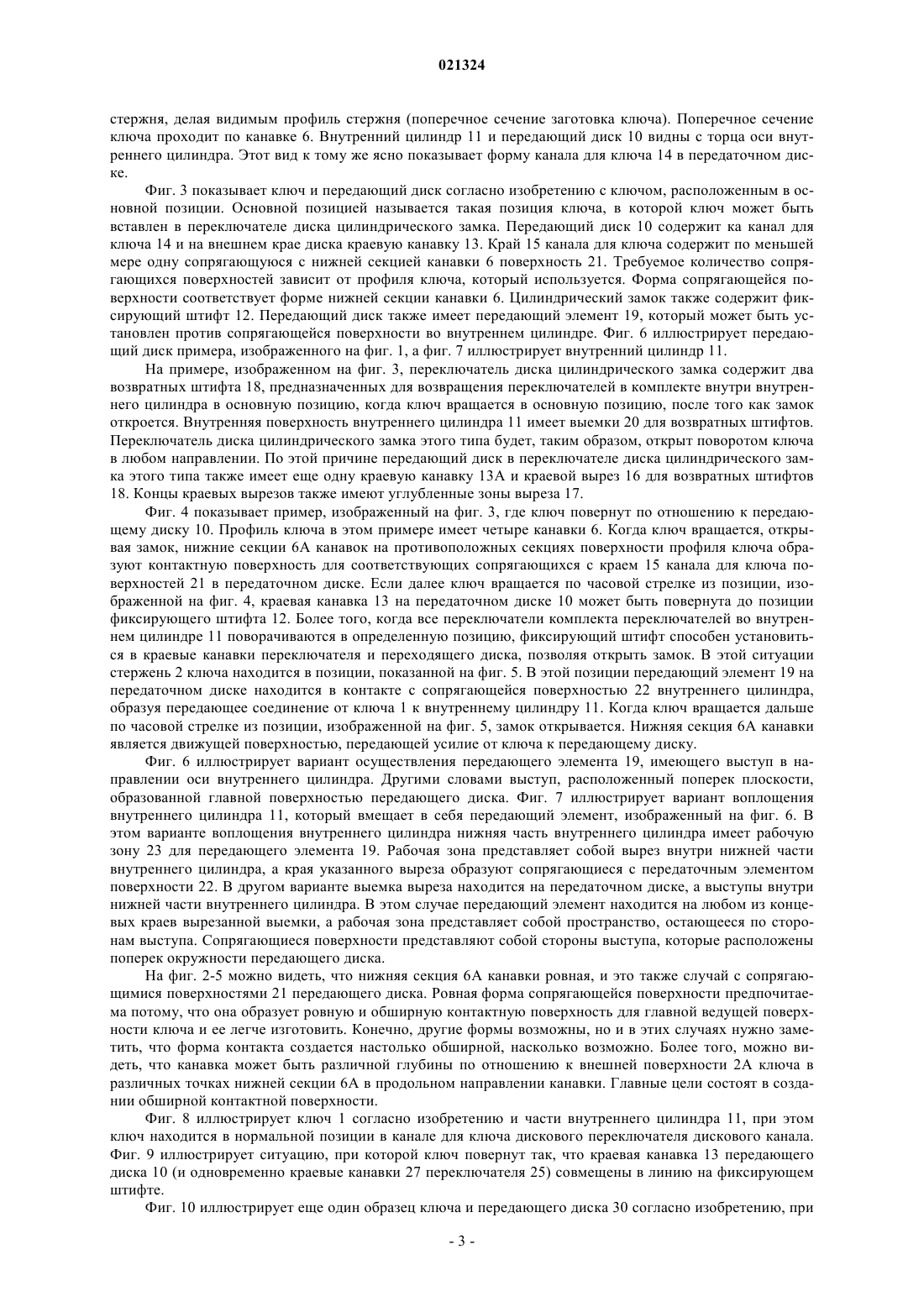

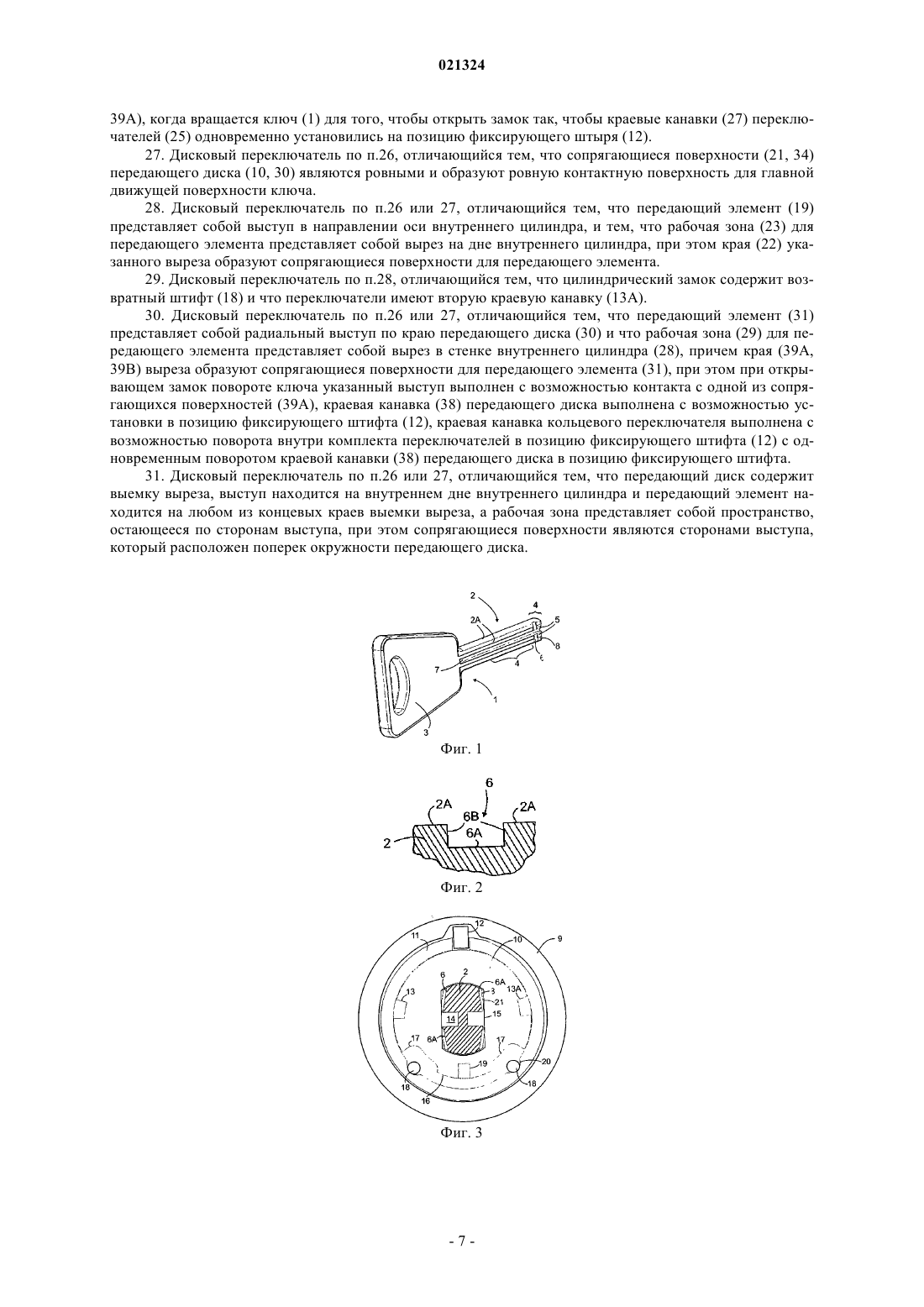

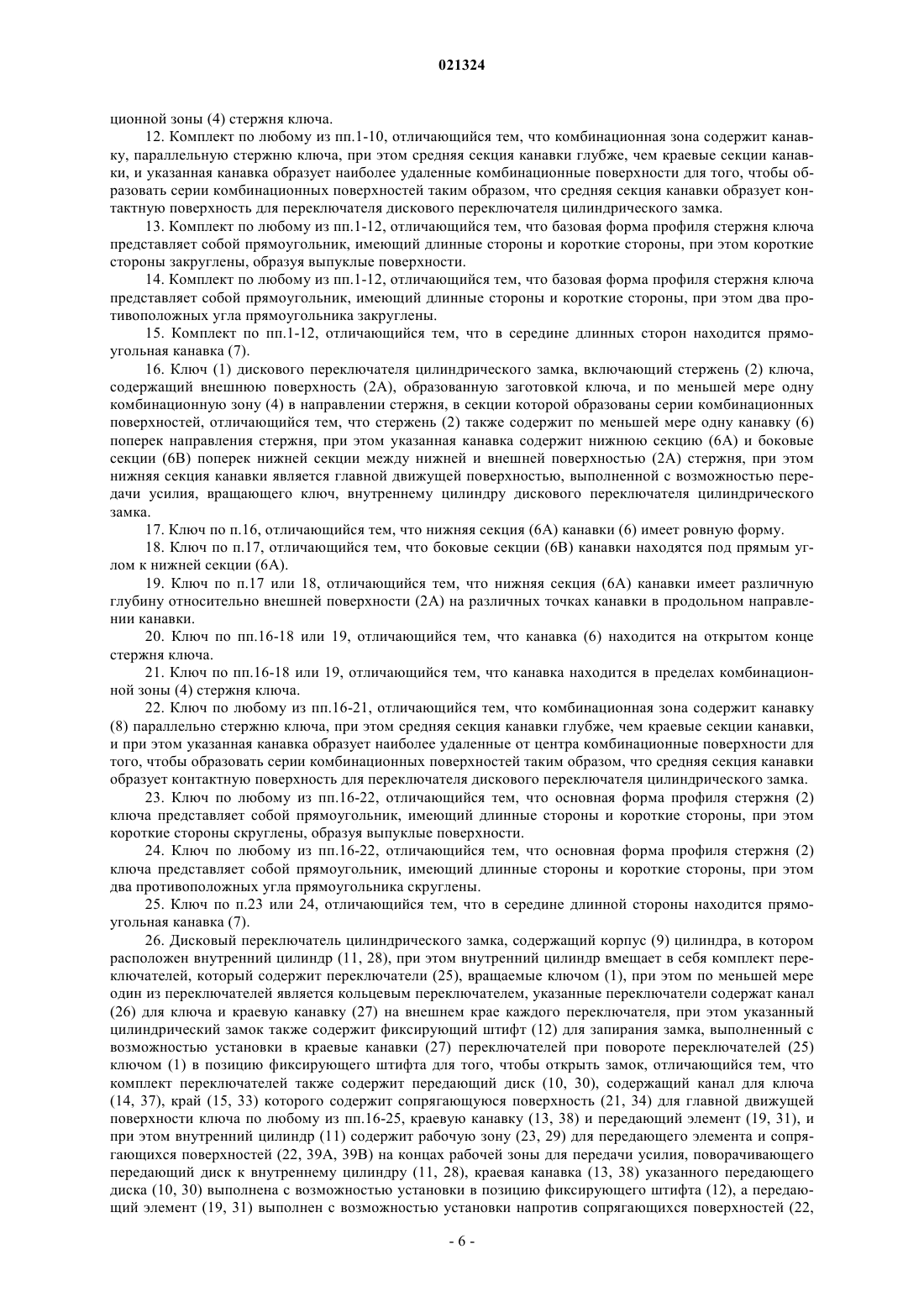

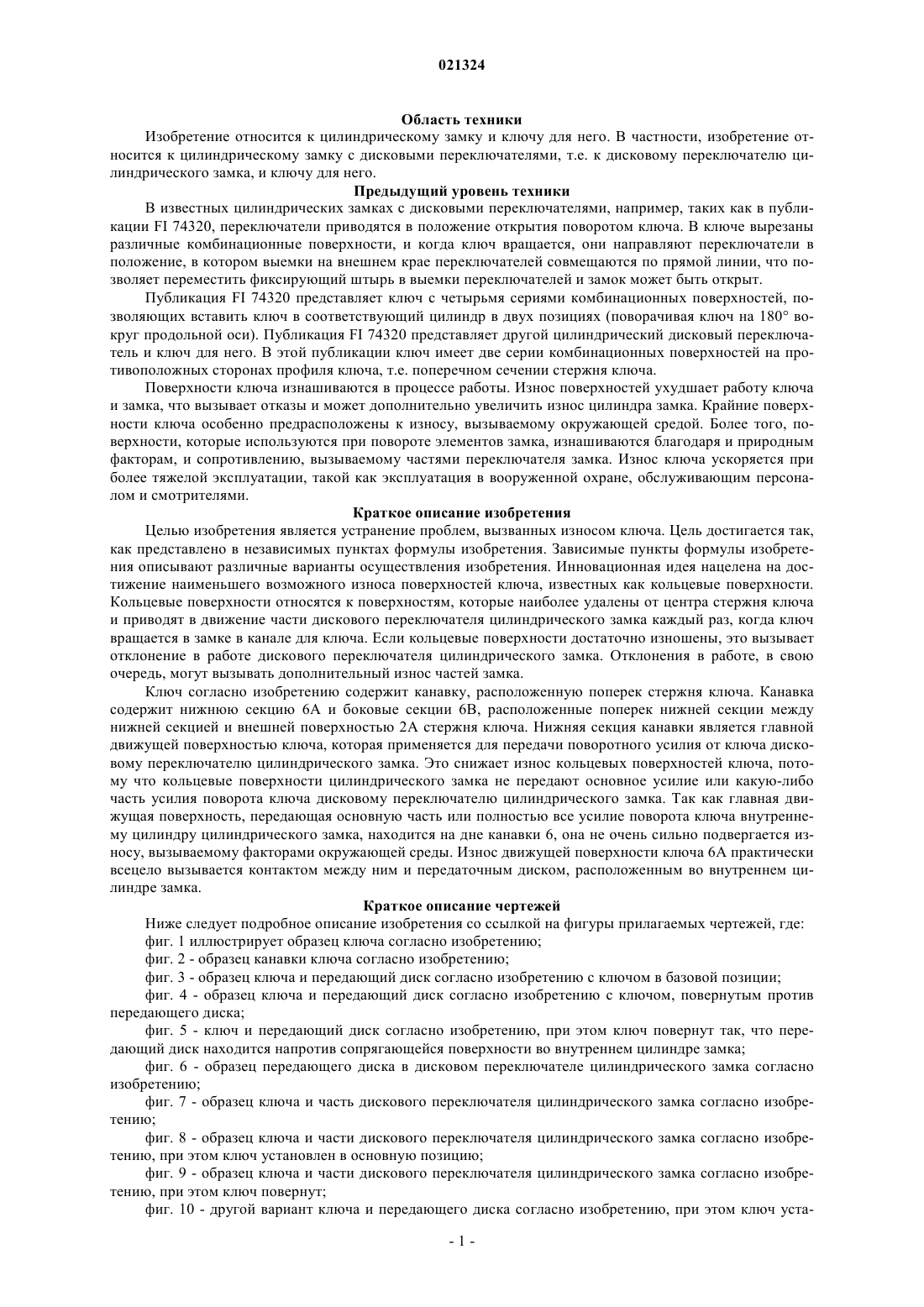

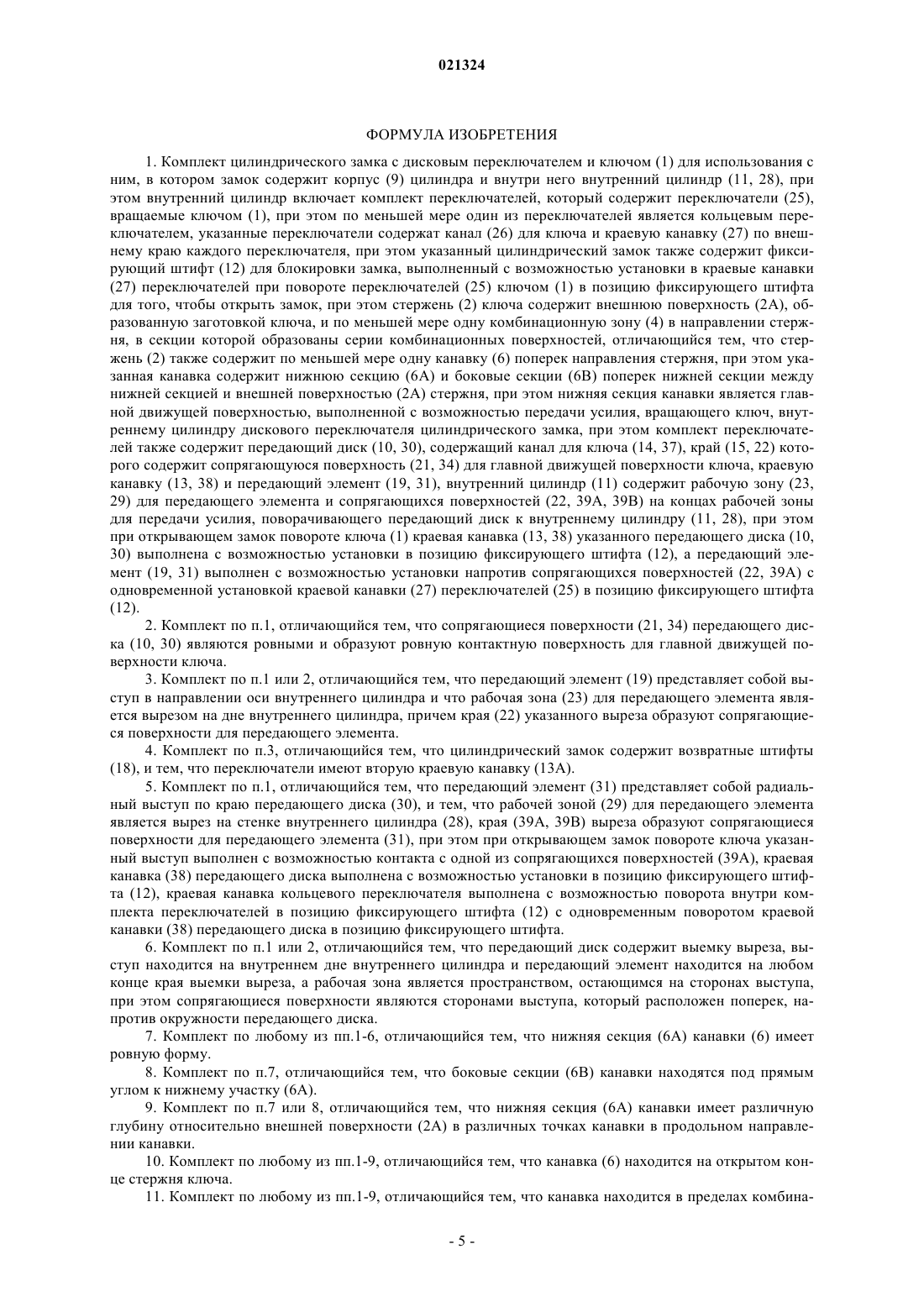

КЛЮЧ И ДИСКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ ЦИЛИНДРИЧЕСКОГО ЗАМКА Изобретение относится к дисковому переключателю цилиндрического замка и ключу для него. Ключ согласно изобретению содержит канавку (6) поперек стержня ключа (2). Канавка содержит нижнюю секцию (6 А) и боковые секции (6 В), поперек нижней секции между нижней секцией и внешней поверхностью (2 А) заготовки ключа. Нижняя секция канавки является главной движущей поверхностью ключа, которая используется для передачи поворотного усилия дисковому переключателю цилиндрического замка. Это снижает износ кольцевой поверхности ключа, потому что кольцевая поверхность ключа не передает основное или какое-либо усилие, вращающее ключ,дисковому переключателю цилиндрического замка. Область техники Изобретение относится к цилиндрическому замку и ключу для него. В частности, изобретение относится к цилиндрическому замку с дисковыми переключателями, т.е. к дисковому переключателю цилиндрического замка, и ключу для него. Предыдущий уровень техники В известных цилиндрических замках с дисковыми переключателями, например, таких как в публикации FI 74320, переключатели приводятся в положение открытия поворотом ключа. В ключе вырезаны различные комбинационные поверхности, и когда ключ вращается, они направляют переключатели в положение, в котором выемки на внешнем крае переключателей совмещаются по прямой линии, что позволяет переместить фиксирующий штырь в выемки переключателей и замок может быть открыт. Публикация FI 74320 представляет ключ с четырьмя сериями комбинационных поверхностей, позволяющих вставить ключ в соответствующий цилиндр в двух позициях (поворачивая ключ на 180 вокруг продольной оси). Публикация FI 74320 представляет другой цилиндрический дисковый переключатель и ключ для него. В этой публикации ключ имеет две серии комбинационных поверхностей на противоположных сторонах профиля ключа, т.е. поперечном сечении стержня ключа. Поверхности ключа изнашиваются в процессе работы. Износ поверхностей ухудшает работу ключа и замка, что вызывает отказы и может дополнительно увеличить износ цилиндра замка. Крайние поверхности ключа особенно предрасположены к износу, вызываемому окружающей средой. Более того, поверхности, которые используются при повороте элементов замка, изнашиваются благодаря и природным факторам, и сопротивлению, вызываемому частями переключателя замка. Износ ключа ускоряется при более тяжелой эксплуатации, такой как эксплуатация в вооруженной охране, обслуживающим персоналом и смотрителями. Краткое описание изобретения Целью изобретения является устранение проблем, вызванных износом ключа. Цель достигается так,как представлено в независимых пунктах формулы изобретения. Зависимые пункты формулы изобретения описывают различные варианты осуществления изобретения. Инновационная идея нацелена на достижение наименьшего возможного износа поверхностей ключа, известных как кольцевые поверхности. Кольцевые поверхности относятся к поверхностям, которые наиболее удалены от центра стержня ключа и приводят в движение части дискового переключателя цилиндрического замка каждый раз, когда ключ вращается в замке в канале для ключа. Если кольцевые поверхности достаточно изношены, это вызывает отклонение в работе дискового переключателя цилиндрического замка. Отклонения в работе, в свою очередь, могут вызывать дополнительный износ частей замка. Ключ согласно изобретению содержит канавку, расположенную поперек стержня ключа. Канавка содержит нижнюю секцию 6 А и боковые секции 6 В, расположенные поперек нижней секции между нижней секцией и внешней поверхностью 2 А стержня ключа. Нижняя секция канавки является главной движущей поверхностью ключа, которая применяется для передачи поворотного усилия от ключа дисковому переключателю цилиндрического замка. Это снижает износ кольцевых поверхностей ключа, потому что кольцевые поверхности цилиндрического замка не передают основное усилие или какую-либо часть усилия поворота ключа дисковому переключателю цилиндрического замка. Так как главная движущая поверхность, передающая основную часть или полностью все усилие поворота ключа внутреннему цилиндру цилиндрического замка, находится на дне канавки 6, она не очень сильно подвергается износу, вызываемому факторами окружающей среды. Износ движущей поверхности ключа 6 А практически всецело вызывается контактом между ним и передаточным диском, расположенным во внутреннем цилиндре замка. Краткое описание чертежей Ниже следует подробное описание изобретения со ссылкой на фигуры прилагаемых чертежей, где: фиг. 1 иллюстрирует образец ключа согласно изобретению; фиг. 2 - образец канавки ключа согласно изобретению; фиг. 3 - образец ключа и передающий диск согласно изобретению с ключом в базовой позиции; фиг. 4 - образец ключа и передающий диск согласно изобретению с ключом, повернутым против передающего диска; фиг. 5 - ключ и передающий диск согласно изобретению, при этом ключ повернут так, что передающий диск находится напротив сопрягающейся поверхности во внутреннем цилиндре замка; фиг. 6 - образец передающего диска в дисковом переключателе цилиндрического замка согласно изобретению; фиг. 7 - образец ключа и часть дискового переключателя цилиндрического замка согласно изобретению; фиг. 8 - образец ключа и части дискового переключателя цилиндрического замка согласно изобретению, при этом ключ установлен в основную позицию; фиг. 9 - образец ключа и части дискового переключателя цилиндрического замка согласно изобретению, при этом ключ повернут; фиг. 10 - другой вариант ключа и передающего диска согласно изобретению, при этом ключ уста-1 021324 новлен в основную позицию; фиг. 11 - еще один вариант ключа и передающего диска согласно изобретению, при этом ключ повернут против передающего диска; фиг. 12 - еще один вариант ключа и передающего диска согласно изобретению, при этом ключ повернут так, что передающий диск находится против сопряженной поверхности внутри цилиндра замка. Описание изобретения Фиг. 1 иллюстрирует образец ключа 1 согласно изобретению, более точно, заготовку ключа, на которой еще не образована серия комбинационных поверхностей, сочетаемая с конкретным дисковым переключателем цилиндрического замка (заготовка тоже может работать как настоящий ключ, если цилиндр замка подготовлен для работы с заготовкой). Стержень ключа 2 вращается при помощи конца 3 ключа, чтобы открыть дисковый переключатель ключа цилиндрического замка. Стержень 2 содержит комбинационную зону 4 в направлении стержня, в которой может быть образована серия комбинационных поверхностей. Комбинационные поверхности разрезаны на комбинационные зоны. Обычно они называются комбинационными разрезами. Образец ключа на фиг. 1 имеет четыре комбинационные зоны. В пределах определенной секции длины стержня 2 профиль стержня ключа имеет короткие стороны и часть концов длинных сторон. Количество комбинационных зон стержня ключа зависит от профиля ключа. Однако стержень ключа содержит по меньшей мере одну комбинационную зону в направлении стержня. Стержень 2 ключа 1 также содержит внешнюю поверхность 2 А, образованную заготовкой ключа, и по меньшей мере одну канавку 6 поперек направления стержня. Канавка содержит нижнюю секцию 6 А и боковые секции 6 В поперек нижней секции между нижней секцией и внешней поверхностью 2 А стержня. Нижняя секция канавки является главной движущей поверхностью, через которую вращательное усилие может быть передано от ключа 1 дисковому переключателю цилиндрического замка. Боковые секции 6 В защищают нижнюю секцию 6 А от износа, вызываемого факторами окружающей среды. Канавка 6 более подробно показана на фиг. 2. Когда нижняя секция 6 А канавки 6 имеет ровную форму, ее легче изготавливать. Предпочтительно, чтобы боковые стороны 6 В канавки находились под прямым углом к нижней секции 6 А. При таком расположении канавка 6 занимает наименьшее возможное пространство на стержне ключа 2. Возможны также другие формы нижней секции 6 А и другие направления пересечения боковых секций против оси стержня ключа. В принципе, канавка 6 может быть размещена в любом подходящем месте на стержне ключа. Однако рекомендуется располагать ее на открытом конце стержня ключа, как показано на фиг. 1. Также возможно чтобы канавка 6 (по меньшей мере, частично) находилась в комбинационной зоне стержня ключа. Внешняя поверхность ключа также содержит кольцевые поверхности 5, через которые усилие, вращающее ключ, взаимодействует с кольцевыми переключателями дискового переключателя цилиндрического замка. Кольцевые переключатели всегда движутся за поворотом ключа. Комбинационная зона на стержне ключа согласно изобретению может дополнительно содержать канавку 8 параллельно стержню ключа, при этом средняя секция канавки находится глубже, чем края канавки. Канавка 8 образует самые низкие, т.е. наиболее удаленные от центра, комбинационные поверхности для того, чтобы образовать серии комбинационных поверхностей так, что средняя секция канавки образует контактную поверхность для переключателя дискового переключателя цилиндрического замка. Это к тому же нацелено на снижение износа наиболее удаленных от центра комбинационных поверхностей. Образец ключа, изображенный на фиг. 1, к тому же содержит прямоугольную канавку 7 по центру длинных сторон стержня ключа. Фиг. 3 иллюстрирует образец ключа 1 и дисковый переключатель цилиндрического замка согласно изобретению. Фиг. 8 иллюстрирует внутренний цилиндр замка в частичном разрезе. Дисковый переключатель цилиндрического замка содержит корпус цилиндра 9 (показанный на фиг. 3), а в нем внутренний цилиндр 11. Внутренний цилиндр имеет комплект дисков, содержащий переключатели 25, которые поворачиваются ключом 1 (фиг. 8). Фиг. 8 иллюстрирует только один из переключателей комплекта дисков. По меньшей мере один переключатель является кольцевым переключателем. Кольцевой переключатель относится к переключателю, который всегда вращается ключом и предназначен для контакта с наиболее удаленной от центра поверхностью ключа, которая называется кольцевой поверхностью. Соответственно ссылки сделаны на 1-переключатель, 2-переключатель и т.д., в зависимости от соответствующего обозначения поверхности той комбинационной поверхности, с которой предназначен контактировать переключатель. Различные варианты комбинационной поверхности создаются резанием. Переключатели содержат канал 26 для ключа, а по внешнему краю каждого переключателя - краевую канавку 27. Для блокировки замка цилиндрический замок также содержит фиксирующий штифт 12. Фиксирующий штифт может быть установлен в краевые канавки 27 переключателей при повороте переключателей ключом 1 для того, чтобы открыть замок. Понятно, что переключатель дискового цилиндрического замка обычно содержит и другие части,которые исключены из описания этого изобретения для ясности. Фиг. 3-5 иллюстрируют примеры взаимных действий ключа и передающего диска дискового переключателя цилиндрического замка согласно изобретению. Стержень 2 ключа показан в направлении оси стержня, делая видимым профиль стержня (поперечное сечение заготовка ключа). Поперечное сечение ключа проходит по канавке 6. Внутренний цилиндр 11 и передающий диск 10 видны с торца оси внутреннего цилиндра. Этот вид к тому же ясно показывает форму канала для ключа 14 в передаточном диске. Фиг. 3 показывает ключ и передающий диск согласно изобретению с ключом, расположенным в основной позиции. Основной позицией называется такая позиция ключа, в которой ключ может быть вставлен в переключателе диска цилиндрического замка. Передающий диск 10 содержит ка канал для ключа 14 и на внешнем крае диска краевую канавку 13. Край 15 канала для ключа содержит по меньшей мере одну сопрягающуюся с нижней секцией канавки 6 поверхность 21. Требуемое количество сопрягающихся поверхностей зависит от профиля ключа, который используется. Форма сопрягающейся поверхности соответствует форме нижней секции канавки 6. Цилиндрический замок также содержит фиксирующий штифт 12. Передающий диск также имеет передающий элемент 19, который может быть установлен против сопрягающейся поверхности во внутреннем цилиндре. Фиг. 6 иллюстрирует передающий диск примера, изображенного на фиг. 1, а фиг. 7 иллюстрирует внутренний цилиндр 11. На примере, изображенном на фиг. 3, переключатель диска цилиндрического замка содержит два возвратных штифта 18, предназначенных для возвращения переключателей в комплекте внутри внутреннего цилиндра в основную позицию, когда ключ вращается в основную позицию, после того как замок откроется. Внутренняя поверхность внутреннего цилиндра 11 имеет выемки 20 для возвратных штифтов. Переключатель диска цилиндрического замка этого типа будет, таким образом, открыт поворотом ключа в любом направлении. По этой причине передающий диск в переключателе диска цилиндрического замка этого типа также имеет еще одну краевую канавку 13 А и краевой вырез 16 для возвратных штифтов 18. Концы краевых вырезов также имеют углубленные зоны выреза 17. Фиг. 4 показывает пример, изображенный на фиг. 3, где ключ повернут по отношению к передающему диску 10. Профиль ключа в этом примере имеет четыре канавки 6. Когда ключ вращается, открывая замок, нижние секции 6 А канавок на противоположных секциях поверхности профиля ключа образуют контактную поверхность для соответствующих сопрягающихся с краем 15 канала для ключа поверхностей 21 в передаточном диске. Если далее ключ вращается по часовой стрелке из позиции, изображенной на фиг. 4, краевая канавка 13 на передаточном диске 10 может быть повернута до позиции фиксирующего штифта 12. Более того, когда все переключатели комплекта переключателей во внутреннем цилиндре 11 поворачиваются в определенную позицию, фиксирующий штифт способен установиться в краевые канавки переключателя и переходящего диска, позволяя открыть замок. В этой ситуации стержень 2 ключа находится в позиции, показанной на фиг. 5. В этой позиции передающий элемент 19 на передаточном диске находится в контакте с сопрягающейся поверхностью 22 внутреннего цилиндра,образуя передающее соединение от ключа 1 к внутреннему цилиндру 11. Когда ключ вращается дальше по часовой стрелке из позиции, изображенной на фиг. 5, замок открывается. Нижняя секция 6 А канавки является движущей поверхностью, передающей усилие от ключа к передающему диску. Фиг. 6 иллюстрирует вариант осуществления передающего элемента 19, имеющего выступ в направлении оси внутреннего цилиндра. Другими словами выступ, расположенный поперек плоскости,образованной главной поверхностью передающего диска. Фиг. 7 иллюстрирует вариант воплощения внутреннего цилиндра 11, который вмещает в себя передающий элемент, изображенный на фиг. 6. В этом варианте воплощения внутреннего цилиндра нижняя часть внутреннего цилиндра имеет рабочую зону 23 для передающего элемента 19. Рабочая зона представляет собой вырез внутри нижней части внутреннего цилиндра, а края указанного выреза образуют сопрягающиеся с передаточным элементом поверхности 22. В другом варианте выемка выреза находится на передаточном диске, а выступы внутри нижней части внутреннего цилиндра. В этом случае передающий элемент находится на любом из концевых краев вырезанной выемки, а рабочая зона представляет собой пространство, остающееся по сторонам выступа. Сопрягающиеся поверхности представляют собой стороны выступа, которые расположены поперек окружности передающего диска. На фиг. 2-5 можно видеть, что нижняя секция 6 А канавки ровная, и это также случай с сопрягающимися поверхностями 21 передающего диска. Ровная форма сопрягающейся поверхности предпочитаема потому, что она образует ровную и обширную контактную поверхность для главной ведущей поверхности ключа и ее легче изготовить. Конечно, другие формы возможны, но и в этих случаях нужно заметить, что форма контакта создается настолько обширной, насколько возможно. Более того, можно видеть, что канавка может быть различной глубины по отношению к внешней поверхности 2 А ключа в различных точках нижней секции 6 А в продольном направлении канавки. Главные цели состоят в создании обширной контактной поверхности. Фиг. 8 иллюстрирует ключ 1 согласно изобретению и части внутреннего цилиндра 11, при этом ключ находится в нормальной позиции в канале для ключа дискового переключателя дискового канала. Фиг. 9 иллюстрирует ситуацию, при которой ключ повернут так, что краевая канавка 13 передающего диска 10 (и одновременно краевые канавки 27 переключателя 25) совмещены в линию на фиксирующем штифте. Фиг. 10 иллюстрирует еще один образец ключа и передающего диска 30 согласно изобретению, при этом ключ установлен в основную позицию. В этом примере ключ имеет две поперечные канавки, нижние секции 36 которых могут быть установлены против сопрягающейся поверхности 34 края 33 канала 37 для ключа передающего диска 30. В дополнение к краевой канавке 38 край передающего диска имеет радиальный выступ, который образует передающий элемент 31. Рабочей зоной 29 передающего элемента является вырез на стенке внутреннего цилиндра, а края 39 А, 39 В выреза образуют сопрягающиеся поверхности для передающего элемента 31. Выступ находится в контакте с одной из сопрягающихся поверхностей 39 А, когда ключ вращается, открывая замок так,что краевая канавка 38 передающего диска находится на фиксирующем штифте 12, и так, что краевая канавка кольцевого переключателя внутри комплекта переключателей передающего диска осуществляет поворот в позицию фиксирующего штифта 12, в то же время краевая канавка 38 передающего диска вращается в позиции фиксирующего штифта. Краевые канавки других переключателей также одновременно поворачиваются в положение фиксирующего штифта. В этом примере замок может открываться только поворотом ключа в одном направлении. Фиг. 11 иллюстрирует пример, изображенный на фиг. 10, с ключом, повернутым против передающего диска 30. Когда ключ вращается, открывая замок, нижние секции 36 канавок на противоположных секциях поверхности профиля ключа образуют контактную поверхность для соответствующих сопрягающихся поверхностей 34 края 33 канала для ключа передающего диска. Если ключ далее вращается по часовой стрелке из ситуации, изображенной на фиг. 11, краевая канавка 38 на передающем диске 30 может быть повернута в позицию фиксирующего штифта 12. Более того, когда все переключатели в комплекте во внутреннем цилиндре 11 поворачиваются в соответствующую позицию, фиксирующий штифт способен установиться в краевые канавки переключателей и передающего диска, позволяя открыть замок. В этой ситуации стержень ключа 35 находится в позиции, показанной на фиг. 12. В этой позиции передающий элемент 31 на передающем диске находится в контакте с сопрягающейся поверхностью 39 А внутреннего цилиндра 28. Когда ключ продолжает поворачиваться по часовой стрелке из позиции, изображенной на фиг. 12, замок открывается. Когда ключ опять вращается против часовой стрелки, фиксирующий штифт 12 может подняться из краевых канавок с помощью пружинного механизма цилиндрического замка. В это время замок возвращается в закрытое состояние. Одна из сторон краевой канавки 38 в передающем диске (на чертеже это правая сторона канавки относительно центра диска) может также быть наклонена для того, чтобы облегчить фиксирующему штифту подъем из канавки 38. Как иллюстрируется примерами, в комбинации ключ/замок согласно изобретению главная передача усилия, то есть передача основной части или полностью всего усилия от ключа к цилиндру замка, происходит через нижнюю секцию 6 А поперечной канавки 6 в стержне ключа. Края 6 В канавки защищают нижнюю секцию от наружного износа, вызываемого факторами окружающей среды. Так как через кольцевые поверхности ключа нет передачи усилия (главным образом или вовсе), износ, вызываемый на них,снижается по сравнению с предыдущими осуществлениями, в которых кольцевые поверхности участвуют в передаче усилия от ключа к цилиндру замка. Однако действие между передающей канавкой 6 и цилиндром замка должно осуществляться так, чтобы кольцевые поверхности ключа продолжали использоваться, например, для направления возвратных штифтов и как возможный вариант комбинации. Таким образом, крайние канавки переключателей и передающего диска обязаны совмещаться в линию на фиксирующем штифте для того, чтобы открыть замок. Переключатели можно расположить так, что они не будут передавать усилие между ключом и внутренним цилиндром цилиндра замка или чтобы только малая часть общего усилия, поворачивающего ключ, передавалась через переключатель или переключатели. Ключ согласно изобретению можно внедрить для ключа для дискового переключателя цилиндрического замка, имеющего различные профили ключа, например, для того, чтобы основная форма профиля стержня ключа 2 (профиль заготовки ключа) являлась прямоугольником, имеющим длинные стороны и короткие стороны, короткие стороны скругляются, образуя выпуклые поверхности. В другом примере основная форма профиля заготовки ключа 3 прямоугольная, имеющая длинные стороны и короткие, два противоположных угла прямоугольника скругляются. Здесь также посередине длинных сторон указанного образца профилей может быть прямоугольная канавка 7. Из образцов, представленных выше, очевидно, что вариант осуществления изобретения можно создать, используя разнообразие различных решений. Кроме того, очевидно, что изобретение не ограничено образцами, упомянутыми в этом тексте, но может быть осуществлено множество других различных вариантов осуществления в объеме идеи изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплект цилиндрического замка с дисковым переключателем и ключом (1) для использования с ним, в котором замок содержит корпус (9) цилиндра и внутри него внутренний цилиндр (11, 28), при этом внутренний цилиндр включает комплект переключателей, который содержит переключатели (25),вращаемые ключом (1), при этом по меньшей мере один из переключателей является кольцевым переключателем, указанные переключатели содержат канал (26) для ключа и краевую канавку (27) по внешнему краю каждого переключателя, при этом указанный цилиндрический замок также содержит фиксирующий штифт (12) для блокировки замка, выполненный с возможностью установки в краевые канавки(27) переключателей при повороте переключателей (25) ключом (1) в позицию фиксирующего штифта для того, чтобы открыть замок, при этом стержень (2) ключа содержит внешнюю поверхность (2 А), образованную заготовкой ключа, и по меньшей мере одну комбинационную зону (4) в направлении стержня, в секции которой образованы серии комбинационных поверхностей, отличающийся тем, что стержень (2) также содержит по меньшей мере одну канавку (6) поперек направления стержня, при этом указанная канавка содержит нижнюю секцию (6 А) и боковые секции (6 В) поперек нижней секции между нижней секцией и внешней поверхностью (2 А) стержня, при этом нижняя секция канавки является главной движущей поверхностью, выполненной с возможностью передачи усилия, вращающего ключ, внутреннему цилиндру дискового переключателя цилиндрического замка, при этом комплект переключателей также содержит передающий диск (10, 30), содержащий канал для ключа (14, 37), край (15, 22) которого содержит сопрягающуюся поверхность (21, 34) для главной движущей поверхности ключа, краевую канавку (13, 38) и передающий элемент (19, 31), внутренний цилиндр (11) содержит рабочую зону (23,29) для передающего элемента и сопрягающихся поверхностей (22, 39 А, 39 В) на концах рабочей зоны для передачи усилия, поворачивающего передающий диск к внутреннему цилиндру (11, 28), при этом при открывающем замок повороте ключа (1) краевая канавка (13, 38) указанного передающего диска (10,30) выполнена с возможностью установки в позицию фиксирующего штифта (12), а передающий элемент (19, 31) выполнен с возможностью установки напротив сопрягающихся поверхностей (22, 39 А) с одновременной установкой краевой канавки (27) переключателей (25) в позицию фиксирующего штифта(12). 2. Комплект по п.1, отличающийся тем, что сопрягающиеся поверхности (21, 34) передающего диска (10, 30) являются ровными и образуют ровную контактную поверхность для главной движущей поверхности ключа. 3. Комплект по п.1 или 2, отличающийся тем, что передающий элемент (19) представляет собой выступ в направлении оси внутреннего цилиндра и что рабочая зона (23) для передающего элемента является вырезом на дне внутреннего цилиндра, причем края (22) указанного выреза образуют сопрягающиеся поверхности для передающего элемента. 4. Комплект по п.3, отличающийся тем, что цилиндрический замок содержит возвратные штифты(18), и тем, что переключатели имеют вторую краевую канавку (13 А). 5. Комплект по п.1, отличающийся тем, что передающий элемент (31) представляет собой радиальный выступ по краю передающего диска (30), и тем, что рабочей зоной (29) для передающего элемента является вырез на стенке внутреннего цилиндра (28), края (39 А, 39 В) выреза образуют сопрягающиеся поверхности для передающего элемента (31), при этом при открывающем замок повороте ключа указанный выступ выполнен с возможностью контакта с одной из сопрягающихся поверхностей (39 А), краевая канавка (38) передающего диска выполнена с возможностью установки в позицию фиксирующего штифта (12), краевая канавка кольцевого переключателя выполнена с возможностью поворота внутри комплекта переключателей в позицию фиксирующего штифта (12) с одновременным поворотом краевой канавки (38) передающего диска в позицию фиксирующего штифта. 6. Комплект по п.1 или 2, отличающийся тем, что передающий диск содержит выемку выреза, выступ находится на внутреннем дне внутреннего цилиндра и передающий элемент находится на любом конце края выемки выреза, а рабочая зона является пространством, остающимся на сторонах выступа,при этом сопрягающиеся поверхности являются сторонами выступа, который расположен поперек, напротив окружности передающего диска. 7. Комплект по любому из пп.1-6, отличающийся тем, что нижняя секция (6 А) канавки (6) имеет ровную форму. 8. Комплект по п.7, отличающийся тем, что боковые секции (6 В) канавки находятся под прямым углом к нижнему участку (6 А). 9. Комплект по п.7 или 8, отличающийся тем, что нижняя секция (6 А) канавки имеет различную глубину относительно внешней поверхности (2 А) в различных точках канавки в продольном направлении канавки. 10. Комплект по любому из пп.1-9, отличающийся тем, что канавка (6) находится на открытом конце стержня ключа. 11. Комплект по любому из пп.1-9, отличающийся тем, что канавка находится в пределах комбина-5 021324 ционной зоны (4) стержня ключа. 12. Комплект по любому из пп.1-10, отличающийся тем, что комбинационная зона содержит канавку, параллельную стержню ключа, при этом средняя секция канавки глубже, чем краевые секции канавки, и указанная канавка образует наиболее удаленные комбинационные поверхности для того, чтобы образовать серии комбинационных поверхностей таким образом, что средняя секция канавки образует контактную поверхность для переключателя дискового переключателя цилиндрического замка. 13. Комплект по любому из пп.1-12, отличающийся тем, что базовая форма профиля стержня ключа представляет собой прямоугольник, имеющий длинные стороны и короткие стороны, при этом короткие стороны закруглены, образуя выпуклые поверхности. 14. Комплект по любому из пп.1-12, отличающийся тем, что базовая форма профиля стержня ключа представляет собой прямоугольник, имеющий длинные стороны и короткие стороны, при этом два противоположных угла прямоугольника закруглены. 15. Комплект по пп.1-12, отличающийся тем, что в середине длинных сторон находится прямоугольная канавка (7). 16. Ключ (1) дискового переключателя цилиндрического замка, включающий стержень (2) ключа,содержащий внешнюю поверхность (2 А), образованную заготовкой ключа, и по меньшей мере одну комбинационную зону (4) в направлении стержня, в секции которой образованы серии комбинационных поверхностей, отличающийся тем, что стержень (2) также содержит по меньшей мере одну канавку (6) поперек направления стержня, при этом указанная канавка содержит нижнюю секцию (6 А) и боковые секции (6 В) поперек нижней секции между нижней и внешней поверхностью (2 А) стержня, при этом нижняя секция канавки является главной движущей поверхностью, выполненной с возможностью передачи усилия, вращающего ключ, внутреннему цилиндру дискового переключателя цилиндрического замка. 17. Ключ по п.16, отличающийся тем, что нижняя секция (6 А) канавки (6) имеет ровную форму. 18. Ключ по п.17, отличающийся тем, что боковые секции (6 В) канавки находятся под прямым углом к нижней секции (6 А). 19. Ключ по п.17 или 18, отличающийся тем, что нижняя секция (6 А) канавки имеет различную глубину относительно внешней поверхности (2 А) на различных точках канавки в продольном направлении канавки. 20. Ключ по пп.16-18 или 19, отличающийся тем, что канавка (6) находится на открытом конце стержня ключа. 21. Ключ по пп.16-18 или 19, отличающийся тем, что канавка находится в пределах комбинационной зоны (4) стержня ключа. 22. Ключ по любому из пп.16-21, отличающийся тем, что комбинационная зона содержит канавку(8) параллельно стержню ключа, при этом средняя секция канавки глубже, чем краевые секции канавки,и при этом указанная канавка образует наиболее удаленные от центра комбинационные поверхности для того, чтобы образовать серии комбинационных поверхностей таким образом, что средняя секция канавки образует контактную поверхность для переключателя дискового переключателя цилиндрического замка. 23. Ключ по любому из пп.16-22, отличающийся тем, что основная форма профиля стержня (2) ключа представляет собой прямоугольник, имеющий длинные стороны и короткие стороны, при этом короткие стороны скруглены, образуя выпуклые поверхности. 24. Ключ по любому из пп.16-22, отличающийся тем, что основная форма профиля стержня (2) ключа представляет собой прямоугольник, имеющий длинные стороны и короткие стороны, при этом два противоположных угла прямоугольника скруглены. 25. Ключ по п.23 или 24, отличающийся тем, что в середине длинной стороны находится прямоугольная канавка (7). 26. Дисковый переключатель цилиндрического замка, содержащий корпус (9) цилиндра, в котором расположен внутренний цилиндр (11, 28), при этом внутренний цилиндр вмещает в себя комплект переключателей, который содержит переключатели (25), вращаемые ключом (1), при этом по меньшей мере один из переключателей является кольцевым переключателем, указанные переключатели содержат канал(26) для ключа и краевую канавку (27) на внешнем крае каждого переключателя, при этом указанный цилиндрический замок также содержит фиксирующий штифт (12) для запирания замка, выполненный с возможностью установки в краевые канавки (27) переключателей при повороте переключателей (25) ключом (1) в позицию фиксирующего штифта для того, чтобы открыть замок, отличающийся тем, что комплект переключателей также содержит передающий диск (10, 30), содержащий канал для ключа(14, 37), край (15, 33) которого содержит сопрягающуюся поверхность (21, 34) для главной движущей поверхности ключа по любому из пп.16-25, краевую канавку (13, 38) и передающий элемент (19, 31), и при этом внутренний цилиндр (11) содержит рабочую зону (23, 29) для передающего элемента и сопрягающихся поверхностей (22, 39 А, 39 В) на концах рабочей зоны для передачи усилия, поворачивающего передающий диск к внутреннему цилиндру (11, 28), краевая канавка (13, 38) указанного передающего диска (10, 30) выполнена с возможностью установки в позицию фиксирующего штифта (12), а передающий элемент (19, 31) выполнен с возможностью установки напротив сопрягающихся поверхностей (22,-6 021324 39 А), когда вращается ключ (1) для того, чтобы открыть замок так, чтобы краевые канавки (27) переключателей (25) одновременно установились на позицию фиксирующего штыря (12). 27. Дисковый переключатель по п.26, отличающийся тем, что сопрягающиеся поверхности (21, 34) передающего диска (10, 30) являются ровными и образуют ровную контактную поверхность для главной движущей поверхности ключа. 28. Дисковый переключатель по п.26 или 27, отличающийся тем, что передающий элемент (19) представляет собой выступ в направлении оси внутреннего цилиндра, и тем, что рабочая зона (23) для передающего элемента представляет собой вырез на дне внутреннего цилиндра, при этом края (22) указанного выреза образуют сопрягающиеся поверхности для передающего элемента. 29. Дисковый переключатель по п.28, отличающийся тем, что цилиндрический замок содержит возвратный штифт (18) и что переключатели имеют вторую краевую канавку (13 А). 30. Дисковый переключатель по п.26 или 27, отличающийся тем, что передающий элемент (31) представляет собой радиальный выступ по краю передающего диска (30) и что рабочая зона (29) для передающего элемента представляет собой вырез в стенке внутреннего цилиндра (28), причем края (39 А,39 В) выреза образуют сопрягающиеся поверхности для передающего элемента (31), при этом при открывающем замок повороте ключа указанный выступ выполнен с возможностью контакта с одной из сопрягающихся поверхностей (39 А), краевая канавка (38) передающего диска выполнена с возможностью установки в позицию фиксирующего штифта (12), краевая канавка кольцевого переключателя выполнена с возможностью поворота внутри комплекта переключателей в позицию фиксирующего штифта (12) с одновременным поворотом краевой канавки (38) передающего диска в позицию фиксирующего штифта. 31. Дисковый переключатель по п.26 или 27, отличающийся тем, что передающий диск содержит выемку выреза, выступ находится на внутреннем дне внутреннего цилиндра и передающий элемент находится на любом из концевых краев выемки выреза, а рабочая зона представляет собой пространство,остающееся по сторонам выступа, при этом сопрягающиеся поверхности являются сторонами выступа,который расположен поперек окружности передающего диска.
