Дверь пластмассовая со стопорным устройством дверного замка, а также стопорное устройство дверного замка для нее

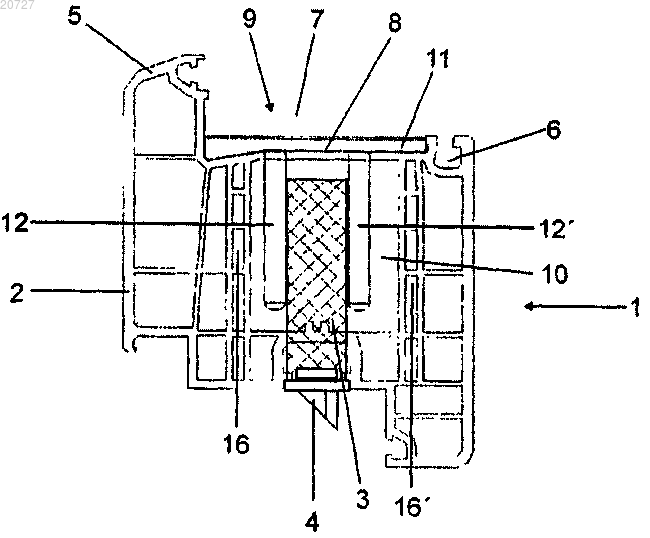

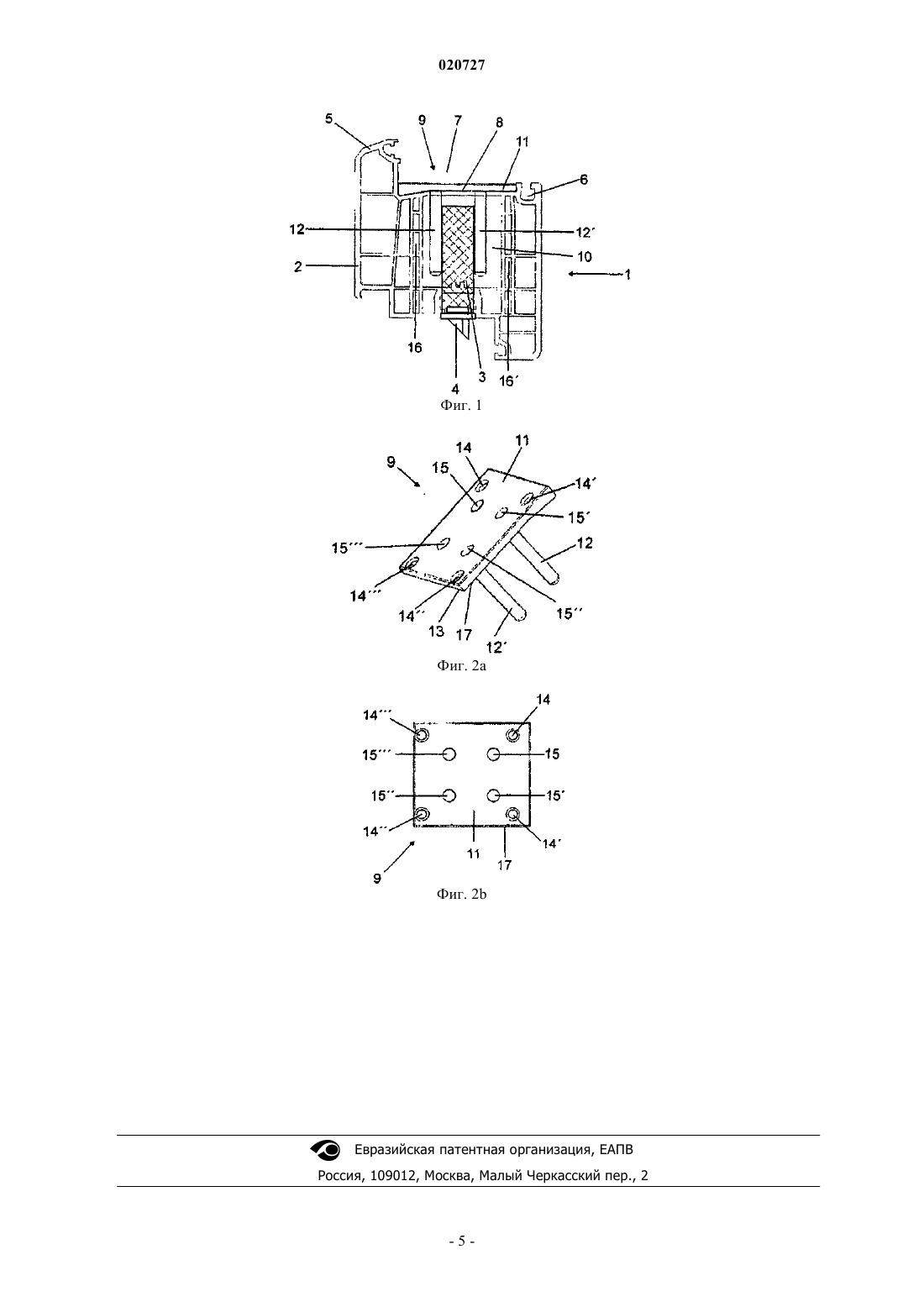

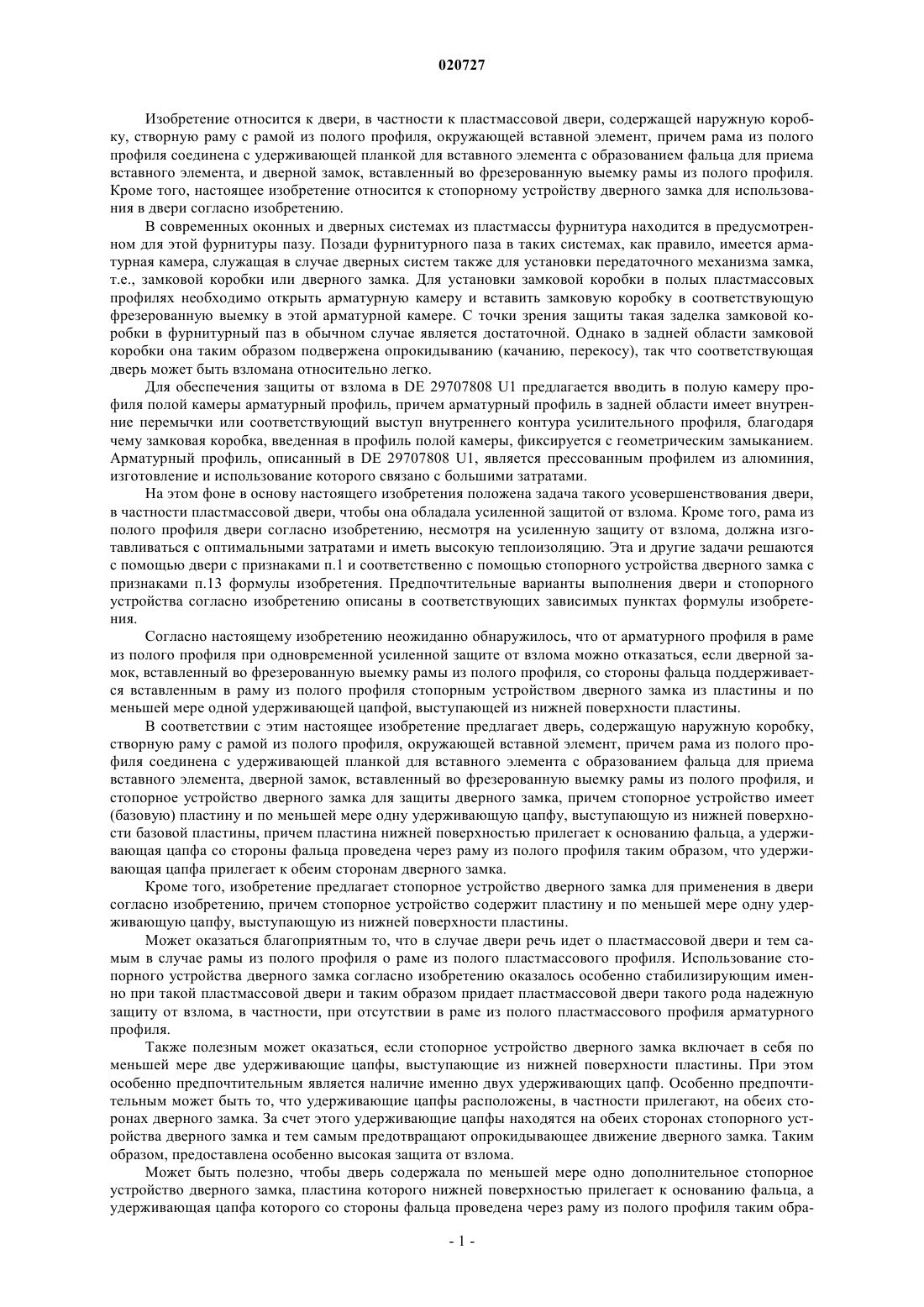

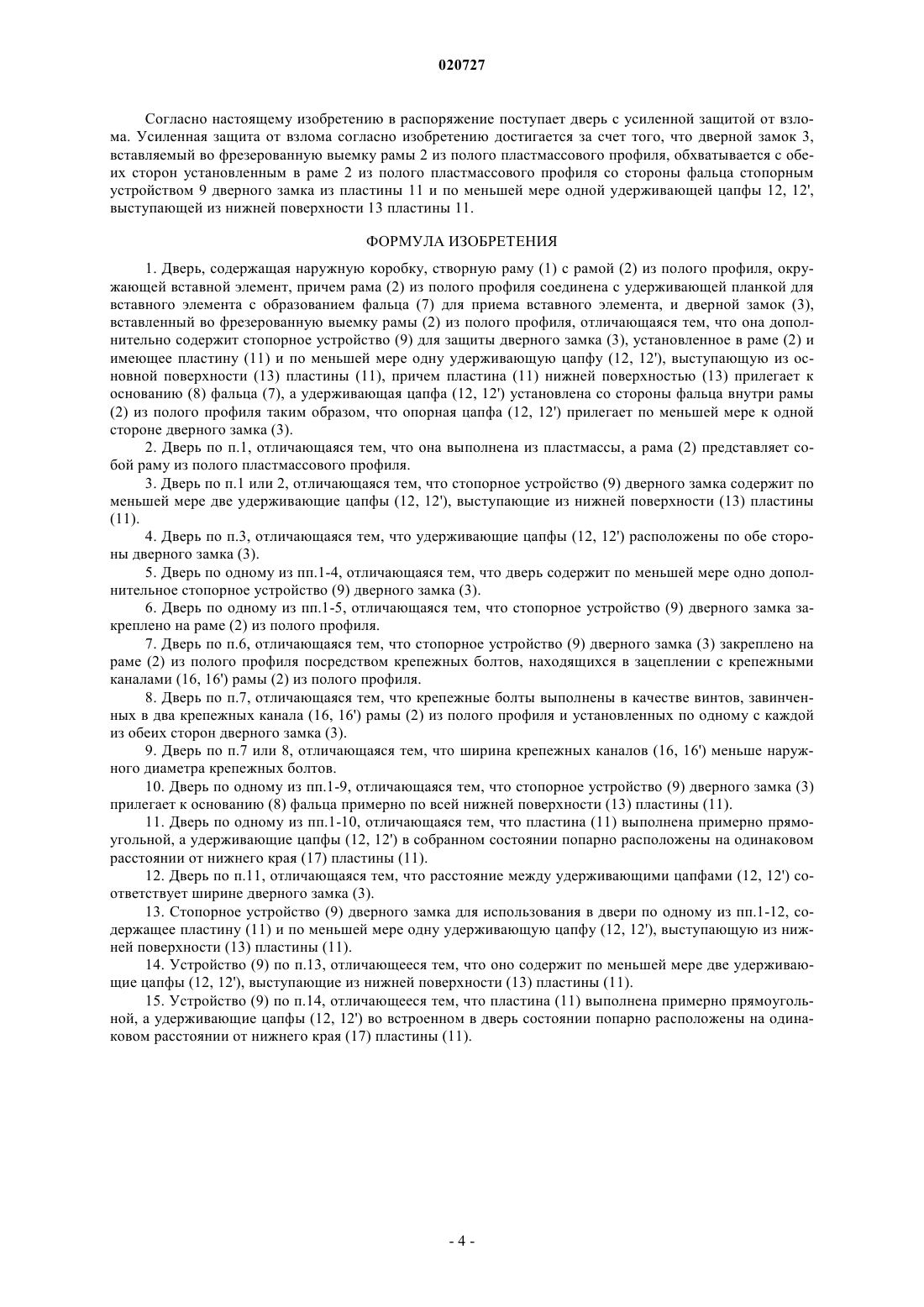

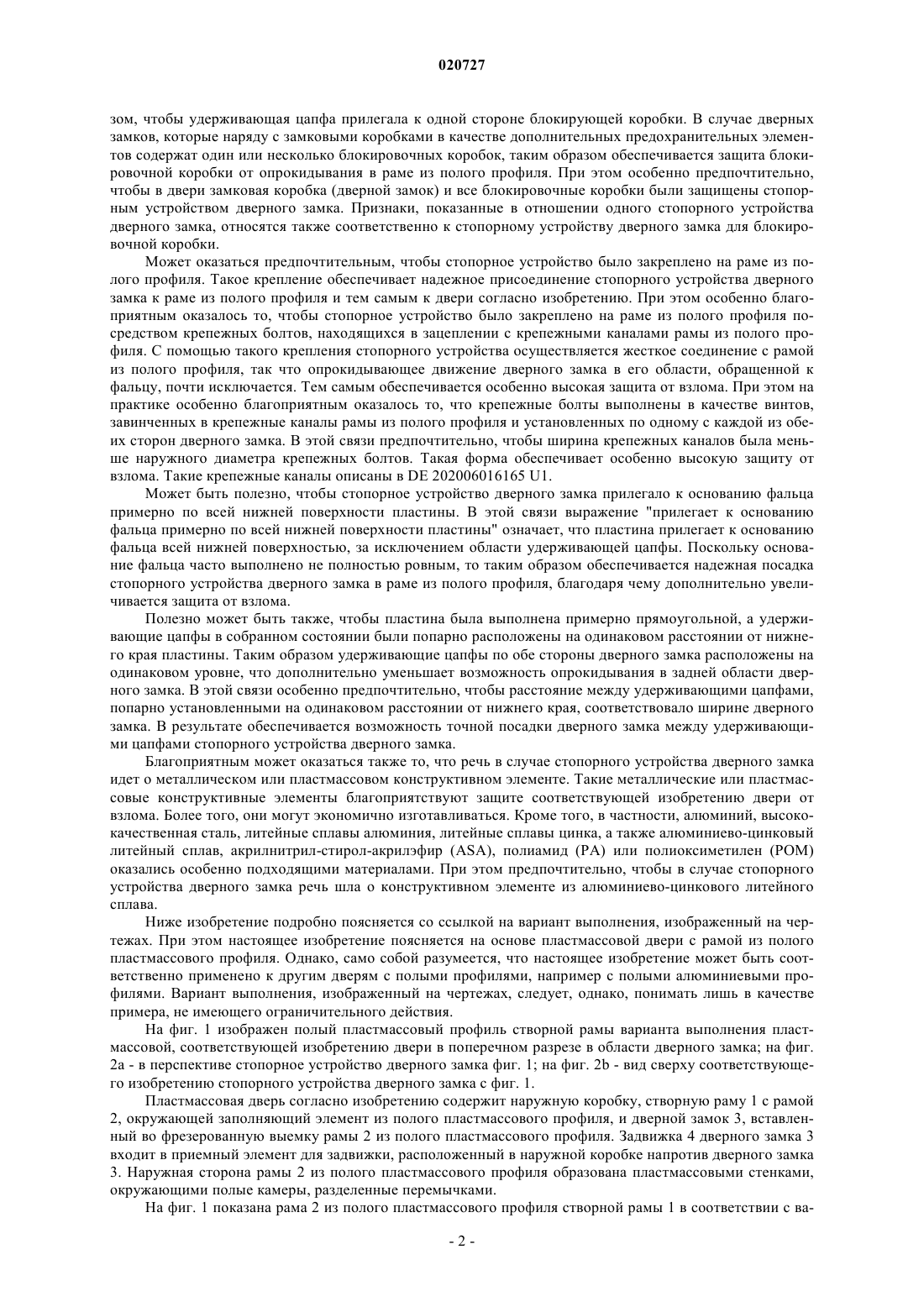

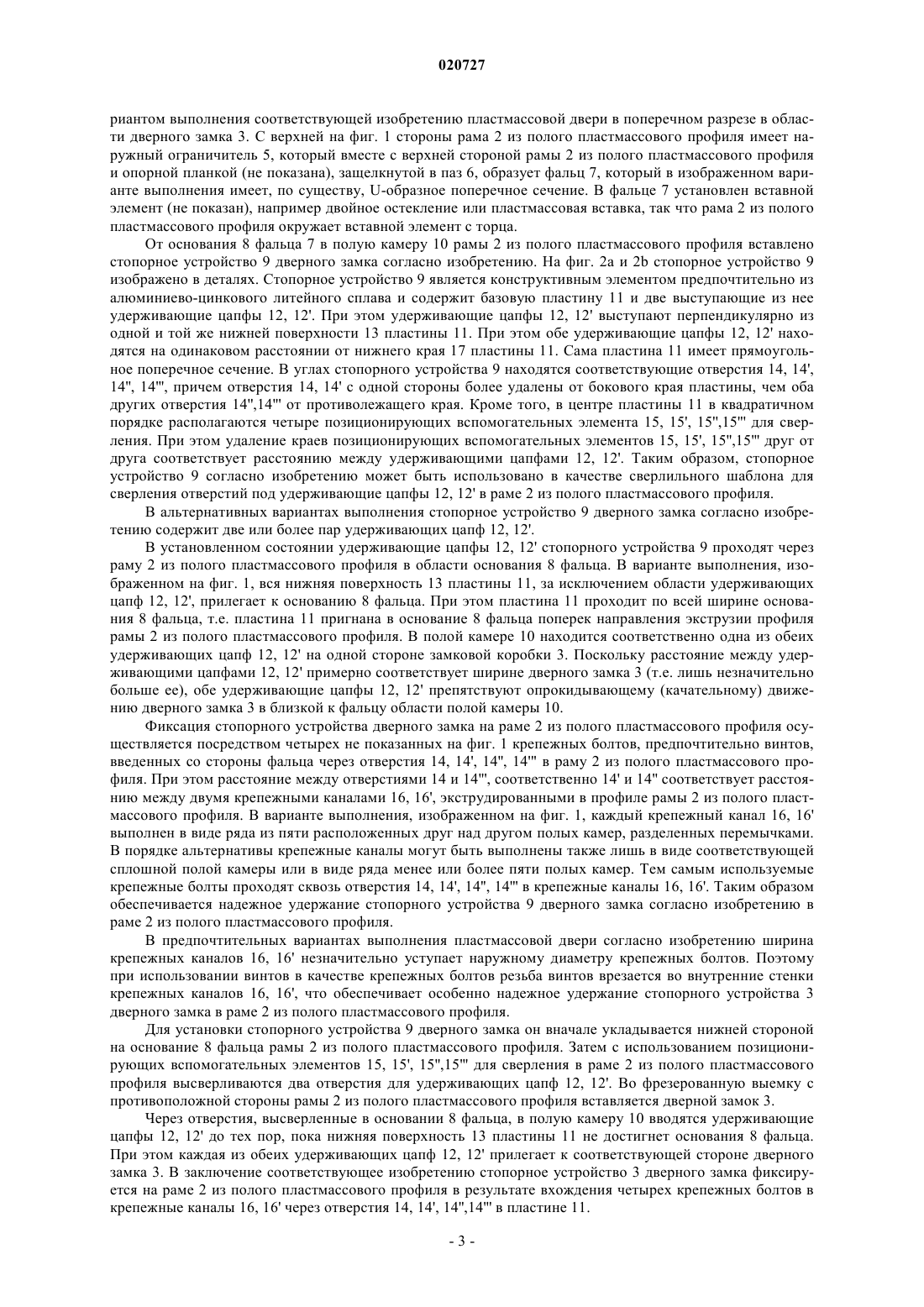

ДВЕРЬ ПЛАСТМАССОВАЯ СО СТОПОРНЫМ УСТРОЙСТВОМ ДВЕРНОГО ЗАМКА,А ТАКЖЕ СТОПОРНОЕ УСТРОЙСТВО ДВЕРНОГО ЗАМКА ДЛЯ НЕЕ Изобретение относится к двери с наружной коробкой, створной рамой (1) с рамой (2) из полого профиля, окружающей заполняющий элемент, причем рама (2) из полого профиля соединена с удерживающей планкой для заполняющего элемента с образованием фальца (7) для приема заполняющего элемента, и с замковой коробкой (3), вставленной во фрезерованную выемку рамы(2) из полого профиля, причем дверь, кроме того, содержит стопорное устройство (9) для защиты замковой коробки (3), имеющее базовую пластину (11) и по меньшей мере одну удерживающую цапфу (12, 12'), выступающую из основной поверхности (13) базовой пластины (11), причем базовая пластина(11) основной поверхностью (13) прилегает к основанию (8) фальца (7), а удерживающая цапфа (12, 12') проведена со стороны фальца через раму (2) из полого профиля таким образом, что удерживающая цапфа (12, 12') прилегает к одной стороне замковой коробки(3). Кроме того, настоящее изобретение относится к стопорному устройству (9) замковой коробки для использования в такой двери, причем стопорное устройство (9) замковой коробки содержит базовую пластину (11) и по меньшей мере одну удерживающую цапфу (12, 12'), выступающую из основной поверхности (13) базовой пластины (11). Изобретение относится к двери, в частности к пластмассовой двери, содержащей наружную коробку, створную раму с рамой из полого профиля, окружающей вставной элемент, причем рама из полого профиля соединена с удерживающей планкой для вставного элемента с образованием фальца для приема вставного элемента, и дверной замок, вставленный во фрезерованную выемку рамы из полого профиля. Кроме того, настоящее изобретение относится к стопорному устройству дверного замка для использования в двери согласно изобретению. В современных оконных и дверных системах из пластмассы фурнитура находится в предусмотренном для этой фурнитуры пазу. Позади фурнитурного паза в таких системах, как правило, имеется арматурная камера, служащая в случае дверных систем также для установки передаточного механизма замка,т.е., замковой коробки или дверного замка. Для установки замковой коробки в полых пластмассовых профилях необходимо открыть арматурную камеру и вставить замковую коробку в соответствующую фрезерованную выемку в этой арматурной камере. С точки зрения защиты такая заделка замковой коробки в фурнитурный паз в обычном случае является достаточной. Однако в задней области замковой коробки она таким образом подвержена опрокидыванию (качанию, перекосу), так что соответствующая дверь может быть взломана относительно легко. Для обеспечения защиты от взлома в DE 29707808 U1 предлагается вводить в полую камеру профиля полой камеры арматурный профиль, причем арматурный профиль в задней области имеет внутренние перемычки или соответствующий выступ внутреннего контура усилительного профиля, благодаря чему замковая коробка, введенная в профиль полой камеры, фиксируется с геометрическим замыканием. Арматурный профиль, описанный в DE 29707808 U1, является прессованным профилем из алюминия,изготовление и использование которого связано с большими затратами. На этом фоне в основу настоящего изобретения положена задача такого усовершенствования двери,в частности пластмассовой двери, чтобы она обладала усиленной защитой от взлома. Кроме того, рама из полого профиля двери согласно изобретению, несмотря на усиленную защиту от взлома, должна изготавливаться с оптимальными затратами и иметь высокую теплоизоляцию. Эта и другие задачи решаются с помощью двери с признаками п.1 и соответственно с помощью стопорного устройства дверного замка с признаками п.13 формулы изобретения. Предпочтительные варианты выполнения двери и стопорного устройства согласно изобретению описаны в соответствующих зависимых пунктах формулы изобретения. Согласно настоящему изобретению неожиданно обнаружилось, что от арматурного профиля в раме из полого профиля при одновременной усиленной защите от взлома можно отказаться, если дверной замок, вставленный во фрезерованную выемку рамы из полого профиля, со стороны фальца поддерживается вставленным в раму из полого профиля стопорным устройством дверного замка из пластины и по меньшей мере одной удерживающей цапфой, выступающей из нижней поверхности пластины. В соответствии с этим настоящее изобретение предлагает дверь, содержащую наружную коробку,створную раму с рамой из полого профиля, окружающей вставной элемент, причем рама из полого профиля соединена с удерживающей планкой для вставного элемента с образованием фальца для приема вставного элемента, дверной замок, вставленный во фрезерованную выемку рамы из полого профиля, и стопорное устройство дверного замка для защиты дверного замка, причем стопорное устройство имеет(базовую) пластину и по меньшей мере одну удерживающую цапфу, выступающую из нижней поверхности базовой пластины, причем пластина нижней поверхностью прилегает к основанию фальца, а удерживающая цапфа со стороны фальца проведена через раму из полого профиля таким образом, что удерживающая цапфа прилегает к обеим сторонам дверного замка. Кроме того, изобретение предлагает стопорное устройство дверного замка для применения в двери согласно изобретению, причем стопорное устройство содержит пластину и по меньшей мере одну удерживающую цапфу, выступающую из нижней поверхности пластины. Может оказаться благоприятным то, что в случае двери речь идет о пластмассовой двери и тем самым в случае рамы из полого профиля о раме из полого пластмассового профиля. Использование стопорного устройства дверного замка согласно изобретению оказалось особенно стабилизирующим именно при такой пластмассовой двери и таким образом придает пластмассовой двери такого рода надежную защиту от взлома, в частности, при отсутствии в раме из полого пластмассового профиля арматурного профиля. Также полезным может оказаться, если стопорное устройство дверного замка включает в себя по меньшей мере две удерживающие цапфы, выступающие из нижней поверхности пластины. При этом особенно предпочтительным является наличие именно двух удерживающих цапф. Особенно предпочтительным может быть то, что удерживающие цапфы расположены, в частности прилегают, на обеих сторонах дверного замка. За счет этого удерживающие цапфы находятся на обеих сторонах стопорного устройства дверного замка и тем самым предотвращают опрокидывающее движение дверного замка. Таким образом, предоставлена особенно высокая защита от взлома. Может быть полезно, чтобы дверь содержала по меньшей мере одно дополнительное стопорное устройство дверного замка, пластина которого нижней поверхностью прилегает к основанию фальца, а удерживающая цапфа которого со стороны фальца проведена через раму из полого профиля таким обра-1 020727 зом, чтобы удерживающая цапфа прилегала к одной стороне блокирующей коробки. В случае дверных замков, которые наряду с замковыми коробками в качестве дополнительных предохранительных элементов содержат один или несколько блокировочных коробок, таким образом обеспечивается защита блокировочной коробки от опрокидывания в раме из полого профиля. При этом особенно предпочтительно,чтобы в двери замковая коробка (дверной замок) и все блокировочные коробки были защищены стопорным устройством дверного замка. Признаки, показанные в отношении одного стопорного устройства дверного замка, относятся также соответственно к стопорному устройству дверного замка для блокировочной коробки. Может оказаться предпочтительным, чтобы стопорное устройство было закреплено на раме из полого профиля. Такое крепление обеспечивает надежное присоединение стопорного устройства дверного замка к раме из полого профиля и тем самым к двери согласно изобретению. При этом особенно благоприятным оказалось то, чтобы стопорное устройство было закреплено на раме из полого профиля посредством крепежных болтов, находящихся в зацеплении с крепежными каналами рамы из полого профиля. С помощью такого крепления стопорного устройства осуществляется жесткое соединение с рамой из полого профиля, так что опрокидывающее движение дверного замка в его области, обращенной к фальцу, почти исключается. Тем самым обеспечивается особенно высокая защита от взлома. При этом на практике особенно благоприятным оказалось то, что крепежные болты выполнены в качестве винтов,завинченных в крепежные каналы рамы из полого профиля и установленных по одному с каждой из обеих сторон дверного замка. В этой связи предпочтительно, чтобы ширина крепежных каналов была меньше наружного диаметра крепежных болтов. Такая форма обеспечивает особенно высокую защиту от взлома. Такие крепежные каналы описаны в DE 202006016165 U1. Может быть полезно, чтобы стопорное устройство дверного замка прилегало к основанию фальца примерно по всей нижней поверхности пластины. В этой связи выражение "прилегает к основанию фальца примерно по всей нижней поверхности пластины" означает, что пластина прилегает к основанию фальца всей нижней поверхностью, за исключением области удерживающей цапфы. Поскольку основание фальца часто выполнено не полностью ровным, то таким образом обеспечивается надежная посадка стопорного устройства дверного замка в раме из полого профиля, благодаря чему дополнительно увеличивается защита от взлома. Полезно может быть также, чтобы пластина была выполнена примерно прямоугольной, а удерживающие цапфы в собранном состоянии были попарно расположены на одинаковом расстоянии от нижнего края пластины. Таким образом удерживающие цапфы по обе стороны дверного замка расположены на одинаковом уровне, что дополнительно уменьшает возможность опрокидывания в задней области дверного замка. В этой связи особенно предпочтительно, чтобы расстояние между удерживающими цапфами,попарно установленными на одинаковом расстоянии от нижнего края, соответствовало ширине дверного замка. В результате обеспечивается возможность точной посадки дверного замка между удерживающими цапфами стопорного устройства дверного замка. Благоприятным может оказаться также то, что речь в случае стопорного устройства дверного замка идет о металлическом или пластмассовом конструктивном элементе. Такие металлические или пластмассовые конструктивные элементы благоприятствуют защите соответствующей изобретению двери от взлома. Более того, они могут экономично изготавливаться. Кроме того, в частности, алюминий, высококачественная сталь, литейные сплавы алюминия, литейные сплавы цинка, а также алюминиево-цинковый литейный сплав, акрилнитрил-стирол-акрилэфир (ASA), полиамид (РА) или полиоксиметилен (РОМ) оказались особенно подходящими материалами. При этом предпочтительно, чтобы в случае стопорного устройства дверного замка речь шла о конструктивном элементе из алюминиево-цинкового литейного сплава. Ниже изобретение подробно поясняется со ссылкой на вариант выполнения, изображенный на чертежах. При этом настоящее изобретение поясняется на основе пластмассовой двери с рамой из полого пластмассового профиля. Однако, само собой разумеется, что настоящее изобретение может быть соответственно применено к другим дверям с полыми профилями, например с полыми алюминиевыми профилями. Вариант выполнения, изображенный на чертежах, следует, однако, понимать лишь в качестве примера, не имеющего ограничительного действия. На фиг. 1 изображен полый пластмассовый профиль створной рамы варианта выполнения пластмассовой, соответствующей изобретению двери в поперечном разрезе в области дверного замка; на фиг. 2 а - в перспективе стопорное устройство дверного замка фиг. 1; на фиг. 2b - вид сверху соответствующего изобретению стопорного устройства дверного замка с фиг. 1. Пластмассовая дверь согласно изобретению содержит наружную коробку, створную раму 1 с рамой 2, окружающей заполняющий элемент из полого пластмассового профиля, и дверной замок 3, вставленный во фрезерованную выемку рамы 2 из полого пластмассового профиля. Задвижка 4 дверного замка 3 входит в приемный элемент для задвижки, расположенный в наружной коробке напротив дверного замка 3. Наружная сторона рамы 2 из полого пластмассового профиля образована пластмассовыми стенками,окружающими полые камеры, разделенные перемычками. На фиг. 1 показана рама 2 из полого пластмассового профиля створной рамы 1 в соответствии с ва-2 020727 риантом выполнения соответствующей изобретению пластмассовой двери в поперечном разрезе в области дверного замка 3. С верхней на фиг. 1 стороны рама 2 из полого пластмассового профиля имеет наружный ограничитель 5, который вместе с верхней стороной рамы 2 из полого пластмассового профиля и опорной планкой (не показана), защелкнутой в паз 6, образует фальц 7, который в изображенном варианте выполнения имеет, по существу, U-образное поперечное сечение. В фальце 7 установлен вставной элемент (не показан), например двойное остекление или пластмассовая вставка, так что рама 2 из полого пластмассового профиля окружает вставной элемент с торца. От основания 8 фальца 7 в полую камеру 10 рамы 2 из полого пластмассового профиля вставлено стопорное устройство 9 дверного замка согласно изобретению. На фиг. 2 а и 2b стопорное устройство 9 изображено в деталях. Стопорное устройство 9 является конструктивным элементом предпочтительно из алюминиево-цинкового литейного сплава и содержит базовую пластину 11 и две выступающие из нее удерживающие цапфы 12, 12'. При этом удерживающие цапфы 12, 12' выступают перпендикулярно из одной и той же нижней поверхности 13 пластины 11. При этом обе удерживающие цапфы 12, 12' находятся на одинаковом расстоянии от нижнего края 17 пластины 11. Сама пластина 11 имеет прямоугольное поперечное сечение. В углах стопорного устройства 9 находятся соответствующие отверстия 14, 14',14, 14, причем отверстия 14, 14' с одной стороны более удалены от бокового края пластины, чем оба других отверстия 14,14 от противолежащего края. Кроме того, в центре пластины 11 в квадратичном порядке располагаются четыре позиционирующих вспомогательных элемента 15, 15', 15,15 для сверления. При этом удаление краев позиционирующих вспомогательных элементов 15, 15', 15,15 друг от друга соответствует расстоянию между удерживающими цапфами 12, 12'. Таким образом, стопорное устройство 9 согласно изобретению может быть использовано в качестве сверлильного шаблона для сверления отверстий под удерживающие цапфы 12, 12' в раме 2 из полого пластмассового профиля. В альтернативных вариантах выполнения стопорное устройство 9 дверного замка согласно изобретению содержит две или более пар удерживающих цапф 12, 12'. В установленном состоянии удерживающие цапфы 12, 12' стопорного устройства 9 проходят через раму 2 из полого пластмассового профиля в области основания 8 фальца. В варианте выполнения, изображенном на фиг. 1, вся нижняя поверхность 13 пластины 11, за исключением области удерживающих цапф 12, 12', прилегает к основанию 8 фальца. При этом пластина 11 проходит по всей ширине основания 8 фальца, т.е. пластина 11 пригнана в основание 8 фальца поперек направления экструзии профиля рамы 2 из полого пластмассового профиля. В полой камере 10 находится соответственно одна из обеих удерживающих цапф 12, 12' на одной стороне замковой коробки 3. Поскольку расстояние между удерживающими цапфами 12, 12' примерно соответствует ширине дверного замка 3 (т.е. лишь незначительно больше ее), обе удерживающие цапфы 12, 12' препятствуют опрокидывающему (качательному) движению дверного замка 3 в близкой к фальцу области полой камеры 10. Фиксация стопорного устройства дверного замка на раме 2 из полого пластмассового профиля осуществляется посредством четырех не показанных на фиг. 1 крепежных болтов, предпочтительно винтов,введенных со стороны фальца через отверстия 14, 14', 14, 14'" в раму 2 из полого пластмассового профиля. При этом расстояние между отверстиями 14 и 14, соответственно 14' и 14 соответствует расстоянию между двумя крепежными каналами 16, 16', экструдированными в профиле рамы 2 из полого пластмассового профиля. В варианте выполнения, изображенном на фиг. 1, каждый крепежный канал 16, 16' выполнен в виде ряда из пяти расположенных друг над другом полых камер, разделенных перемычками. В порядке альтернативы крепежные каналы могут быть выполнены также лишь в виде соответствующей сплошной полой камеры или в виде ряда менее или более пяти полых камер. Тем самым используемые крепежные болты проходят сквозь отверстия 14, 14', 14, 14 в крепежные каналы 16, 16'. Таким образом обеспечивается надежное удержание стопорного устройства 9 дверного замка согласно изобретению в раме 2 из полого пластмассового профиля. В предпочтительных вариантах выполнения пластмассовой двери согласно изобретению ширина крепежных каналов 16, 16' незначительно уступает наружному диаметру крепежных болтов. Поэтому при использовании винтов в качестве крепежных болтов резьба винтов врезается во внутренние стенки крепежных каналов 16, 16', что обеспечивает особенно надежное удержание стопорного устройства 3 дверного замка в раме 2 из полого пластмассового профиля. Для установки стопорного устройства 9 дверного замка он вначале укладывается нижней стороной на основание 8 фальца рамы 2 из полого пластмассового профиля. Затем с использованием позиционирующих вспомогательных элементов 15, 15', 15,15 для сверления в раме 2 из полого пластмассового профиля высверливаются два отверстия для удерживающих цапф 12, 12'. Во фрезерованную выемку с противоположной стороны рамы 2 из полого пластмассового профиля вставляется дверной замок 3. Через отверстия, высверленные в основании 8 фальца, в полую камеру 10 вводятся удерживающие цапфы 12, 12' до тех пор, пока нижняя поверхность 13 пластины 11 не достигнет основания 8 фальца. При этом каждая из обеих удерживающих цапф 12, 12' прилегает к соответствующей стороне дверного замка 3. В заключение соответствующее изобретению стопорное устройство 3 дверного замка фиксируется на раме 2 из полого пластмассового профиля в результате вхождения четырех крепежных болтов в крепежные каналы 16, 16' через отверстия 14, 14', 14,14 в пластине 11. Согласно настоящему изобретению в распоряжение поступает дверь с усиленной защитой от взлома. Усиленная защита от взлома согласно изобретению достигается за счет того, что дверной замок 3,вставляемый во фрезерованную выемку рамы 2 из полого пластмассового профиля, обхватывается с обеих сторон установленным в раме 2 из полого пластмассового профиля со стороны фальца стопорным устройством 9 дверного замка из пластины 11 и по меньшей мере одной удерживающей цапфы 12, 12',выступающей из нижней поверхности 13 пластины 11. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дверь, содержащая наружную коробку, створную раму (1) с рамой (2) из полого профиля, окружающей вставной элемент, причем рама (2) из полого профиля соединена с удерживающей планкой для вставного элемента с образованием фальца (7) для приема вставного элемента, и дверной замок (3),вставленный во фрезерованную выемку рамы (2) из полого профиля, отличающаяся тем, что она дополнительно содержит стопорное устройство (9) для защиты дверного замка (3), установленное в раме (2) и имеющее пластину (11) и по меньшей мере одну удерживающую цапфу (12, 12'), выступающую из основной поверхности (13) пластины (11), причем пластина (11) нижней поверхностью (13) прилегает к основанию (8) фальца (7), а удерживающая цапфа (12, 12') установлена со стороны фальца внутри рамы(2) из полого профиля таким образом, что опорная цапфа (12, 12') прилегает по меньшей мере к одной стороне дверного замка (3). 2. Дверь по п.1, отличающаяся тем, что она выполнена из пластмассы, а рама (2) представляет собой раму из полого пластмассового профиля. 3. Дверь по п.1 или 2, отличающаяся тем, что стопорное устройство (9) дверного замка содержит по меньшей мере две удерживающие цапфы (12, 12'), выступающие из нижней поверхности (13) пластины(11). 4. Дверь по п.3, отличающаяся тем, что удерживающие цапфы (12, 12') расположены по обе стороны дверного замка (3). 5. Дверь по одному из пп.1-4, отличающаяся тем, что дверь содержит по меньшей мере одно дополнительное стопорное устройство (9) дверного замка (3). 6. Дверь по одному из пп.1-5, отличающаяся тем, что стопорное устройство (9) дверного замка закреплено на раме (2) из полого профиля. 7. Дверь по п.6, отличающаяся тем, что стопорное устройство (9) дверного замка (3) закреплено на раме (2) из полого профиля посредством крепежных болтов, находящихся в зацеплении с крепежными каналами (16, 16') рамы (2) из полого профиля. 8. Дверь по п.7, отличающаяся тем, что крепежные болты выполнены в качестве винтов, завинченных в два крепежных канала (16, 16') рамы (2) из полого профиля и установленных по одному с каждой из обеих сторон дверного замка (3). 9. Дверь по п.7 или 8, отличающаяся тем, что ширина крепежных каналов (16, 16') меньше наружного диаметра крепежных болтов. 10. Дверь по одному из пп.1-9, отличающаяся тем, что стопорное устройство (9) дверного замка (3) прилегает к основанию (8) фальца примерно по всей нижней поверхности (13) пластины (11). 11. Дверь по одному из пп.1-10, отличающаяся тем, что пластина (11) выполнена примерно прямоугольной, а удерживающие цапфы (12, 12') в собранном состоянии попарно расположены на одинаковом расстоянии от нижнего края (17) пластины (11). 12. Дверь по п.11, отличающаяся тем, что расстояние между удерживающими цапфами (12, 12') соответствует ширине дверного замка (3). 13. Стопорное устройство (9) дверного замка для использования в двери по одному из пп.1-12, содержащее пластину (11) и по меньшей мере одну удерживающую цапфу (12, 12'), выступающую из нижней поверхности (13) пластины (11). 14. Устройство (9) по п.13, отличающееся тем, что оно содержит по меньшей мере две удерживающие цапфы (12, 12'), выступающие из нижней поверхности (13) пластины (11). 15. Устройство (9) по п.14, отличающееся тем, что пластина (11) выполнена примерно прямоугольной, а удерживающие цапфы (12, 12') во встроенном в дверь состоянии попарно расположены на одинаковом расстоянии от нижнего края (17) пластины (11).
