Комбинация цилиндрового замка с поворотными дисками и ключа

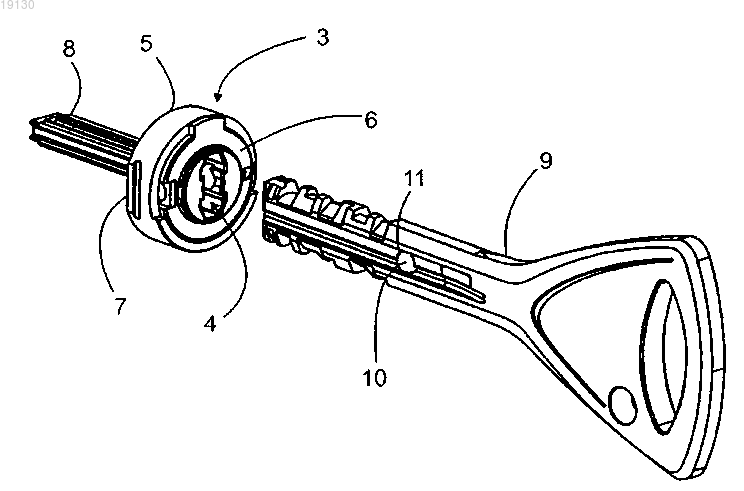

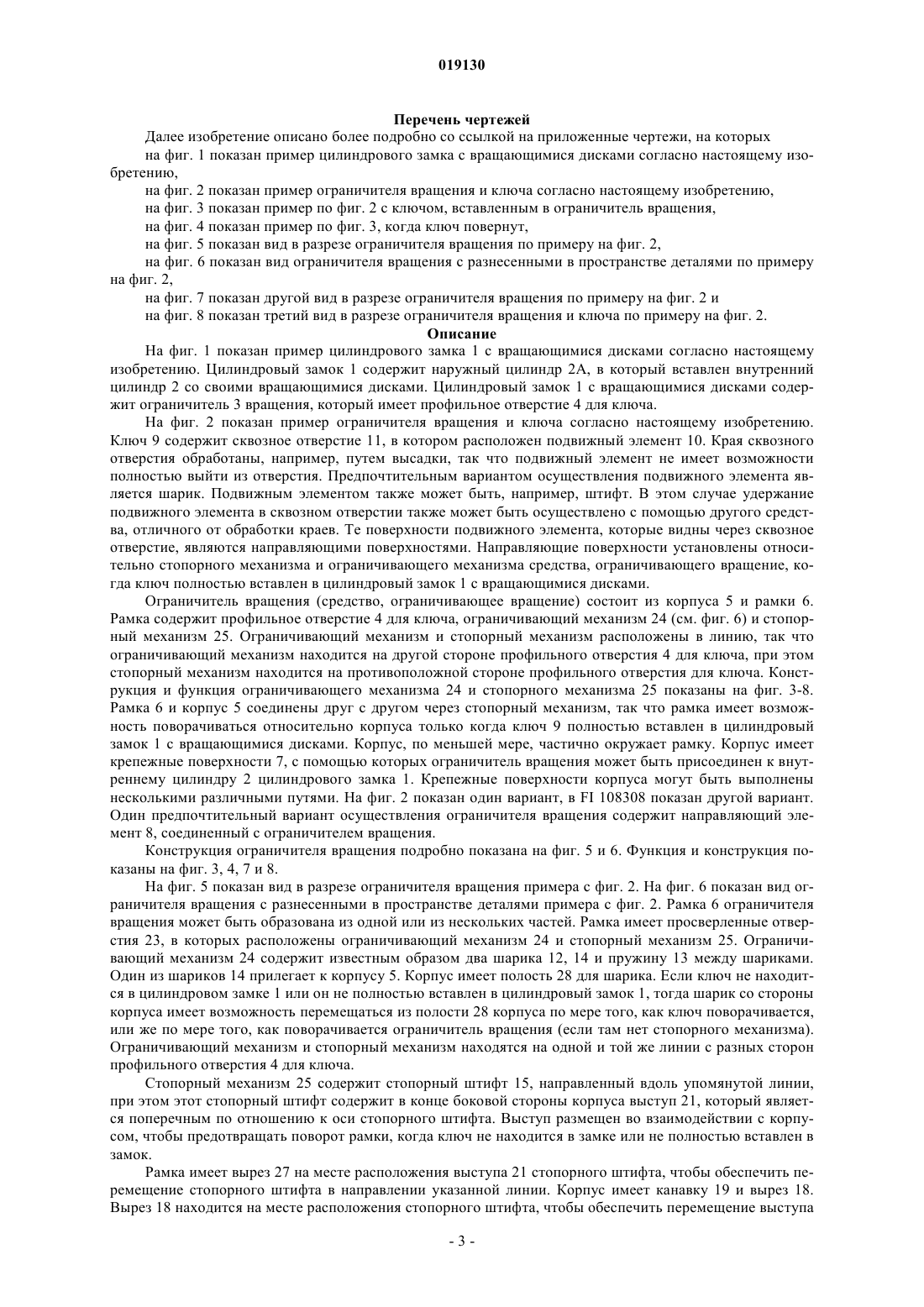

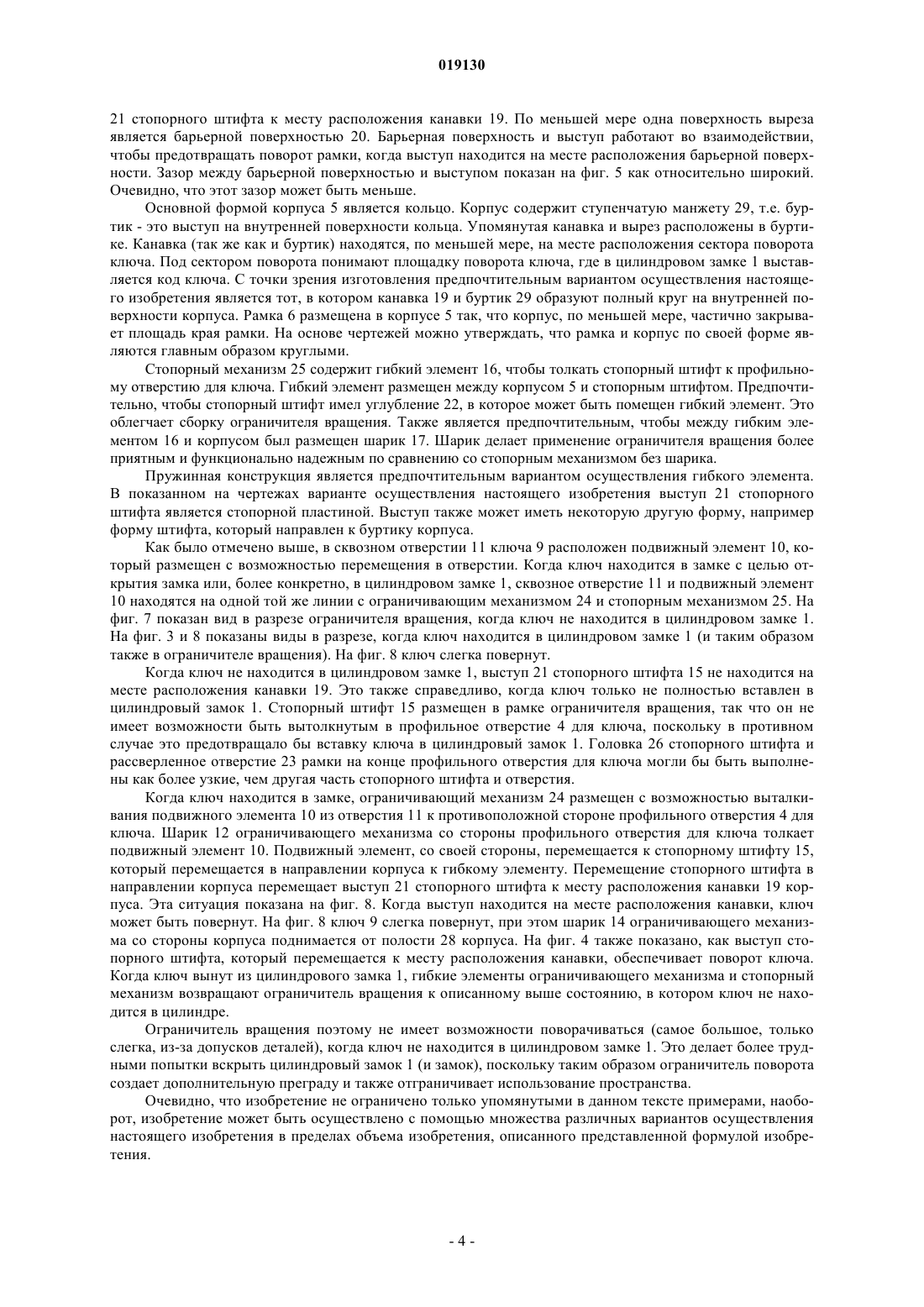

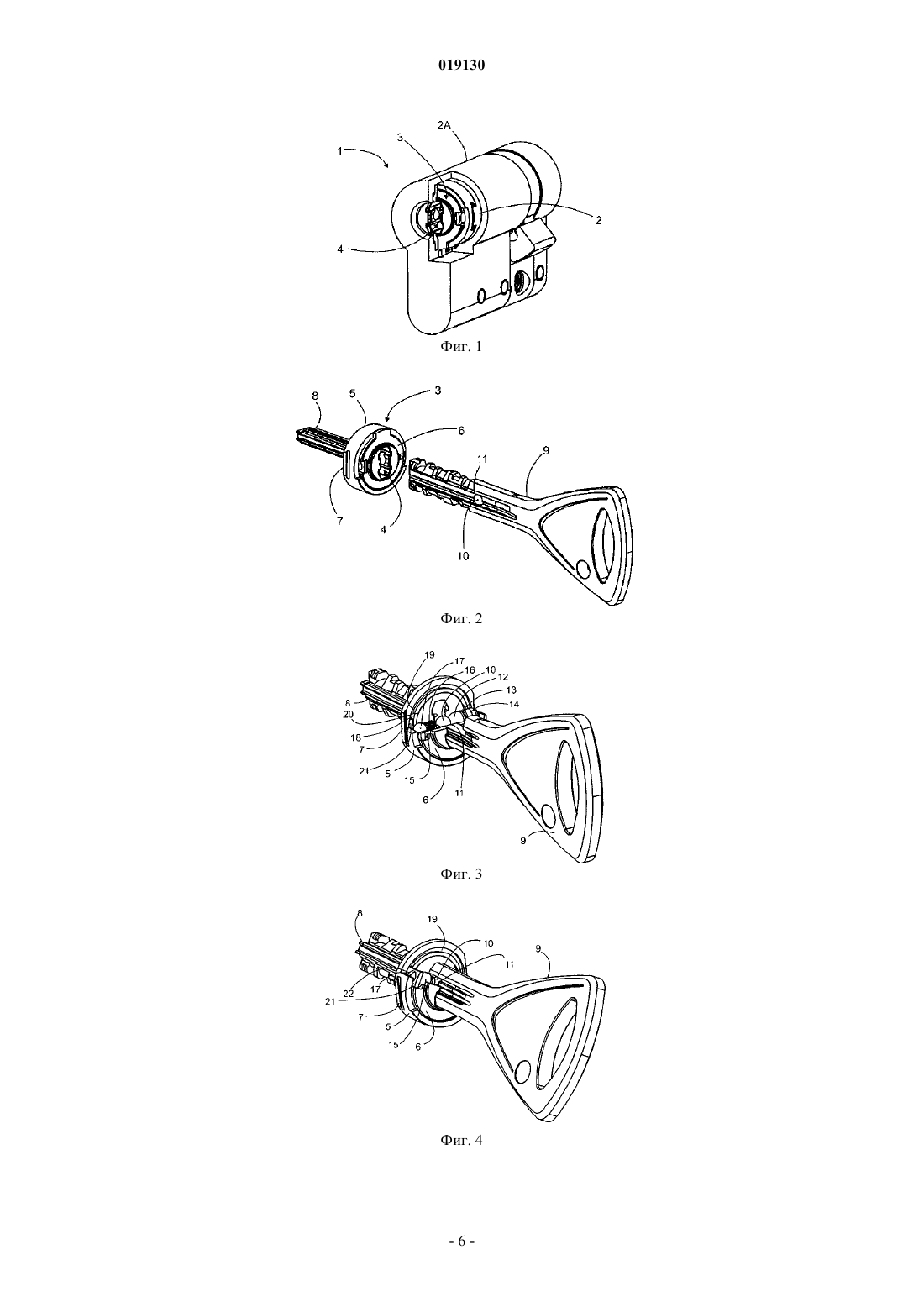

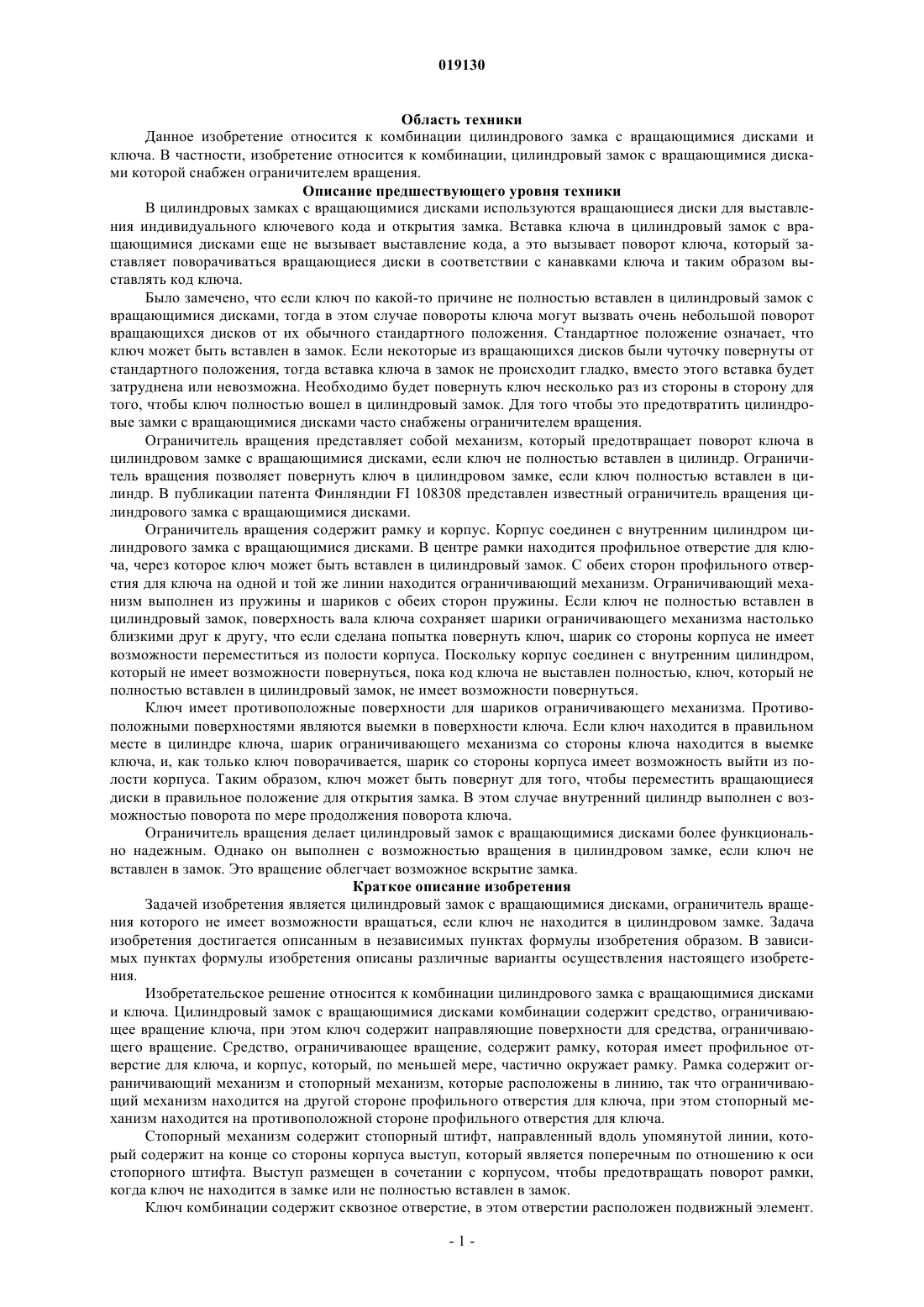

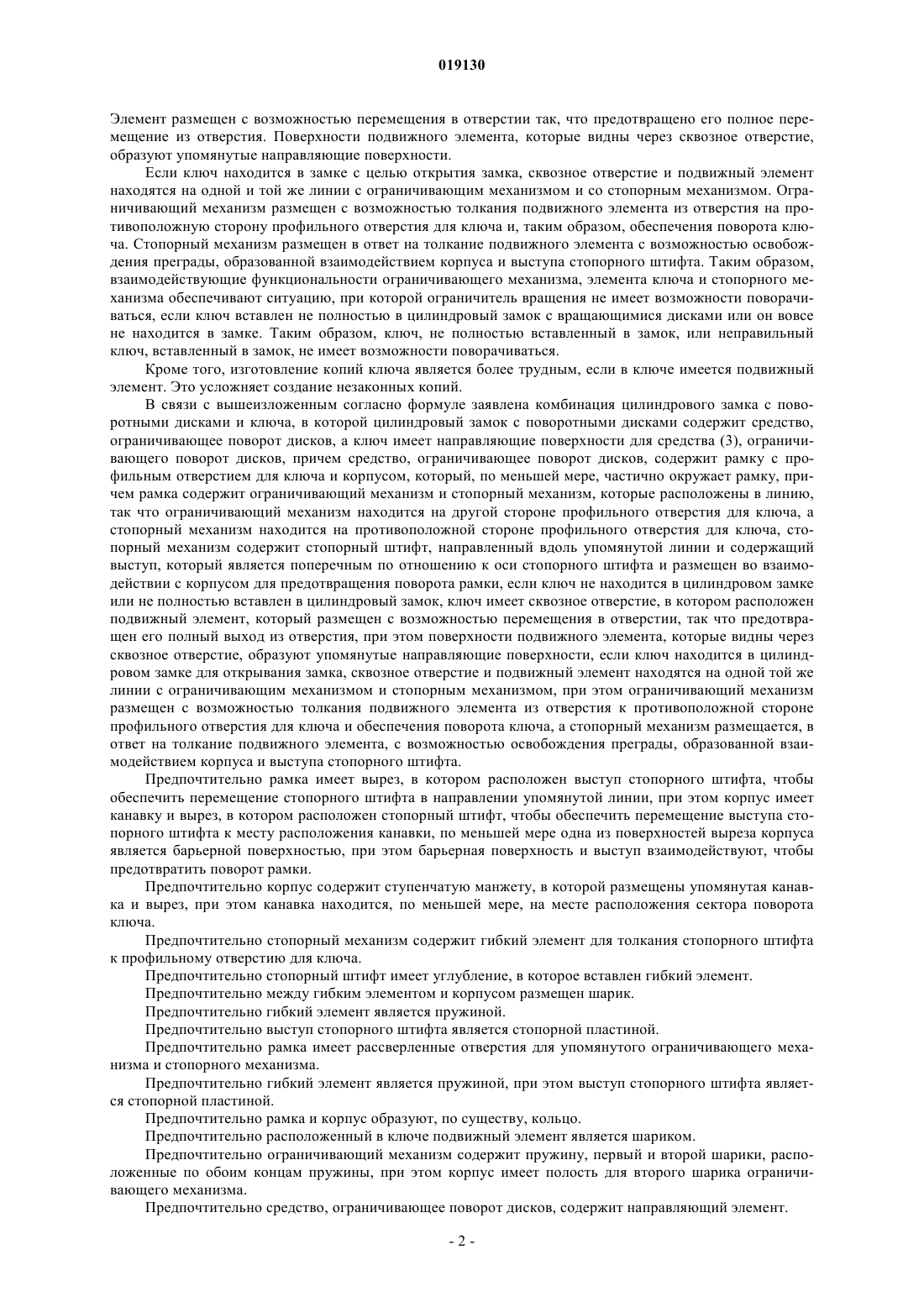

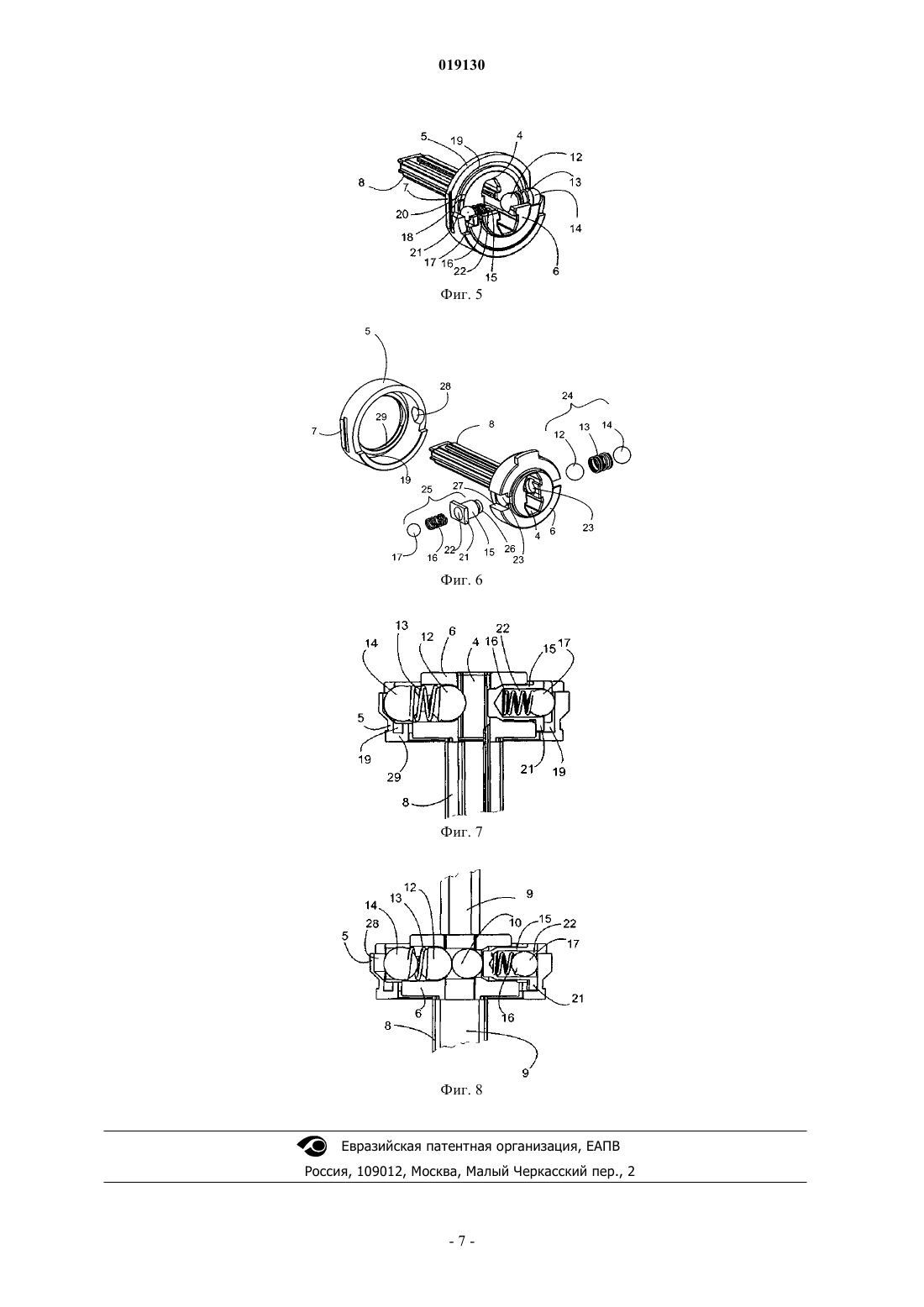

КОМБИНАЦИЯ ЦИЛИНДРОВОГО ЗАМКА С ПОВОРОТНЫМИ ДИСКАМИ И КЛЮЧА Изобретение относится к комбинации цилиндрового замка с вращающимися дисками и ключа. Цилиндровый замок (1) с вращающимися дисками комбинации содержит средство (3),ограничивающее вращение ключа, при этом ключ (9) содержит направляющие поверхности (10) для средства, ограничивающего вращение. Средство, ограничивающее вращение, содержит рамку(6), которая содержит профильное отверстие (4) для ключа и корпус (5), который, по меньшей мере, частично окружает рамку. Рамка (6) содержит ограничивающий механизм (24) и стопорный механизм (25), которые расположены в линию, так что ограничивающий механизм находится на другой стороне профильного отверстия (4) для ключа, при этом стопорный механизм (25) находится на противоположной стороне профильного отверстия для ключа. Область техники Данное изобретение относится к комбинации цилиндрового замка с вращающимися дисками и ключа. В частности, изобретение относится к комбинации, цилиндровый замок с вращающимися дисками которой снабжен ограничителем вращения. Описание предшествующего уровня техники В цилиндровых замках с вращающимися дисками используются вращающиеся диски для выставления индивидуального ключевого кода и открытия замка. Вставка ключа в цилиндровый замок с вращающимися дисками еще не вызывает выставление кода, а это вызывает поворот ключа, который заставляет поворачиваться вращающиеся диски в соответствии с канавками ключа и таким образом выставлять код ключа. Было замечено, что если ключ по какой-то причине не полностью вставлен в цилиндровый замок с вращающимися дисками, тогда в этом случае повороты ключа могут вызвать очень небольшой поворот вращающихся дисков от их обычного стандартного положения. Стандартное положение означает, что ключ может быть вставлен в замок. Если некоторые из вращающихся дисков были чуточку повернуты от стандартного положения, тогда вставка ключа в замок не происходит гладко, вместо этого вставка будет затруднена или невозможна. Необходимо будет повернуть ключ несколько раз из стороны в сторону для того, чтобы ключ полностью вошел в цилиндровый замок. Для того чтобы это предотвратить цилиндровые замки с вращающимися дисками часто снабжены ограничителем вращения. Ограничитель вращения представляет собой механизм, который предотвращает поворот ключа в цилиндровом замке с вращающимися дисками, если ключ не полностью вставлен в цилиндр. Ограничитель вращения позволяет повернуть ключ в цилиндровом замке, если ключ полностью вставлен в цилиндр. В публикации патента Финляндии FI 108308 представлен известный ограничитель вращения цилиндрового замка с вращающимися дисками. Ограничитель вращения содержит рамку и корпус. Корпус соединен с внутренним цилиндром цилиндрового замка с вращающимися дисками. В центре рамки находится профильное отверстие для ключа, через которое ключ может быть вставлен в цилиндровый замок. С обеих сторон профильного отверстия для ключа на одной и той же линии находится ограничивающий механизм. Ограничивающий механизм выполнен из пружины и шариков с обеих сторон пружины. Если ключ не полностью вставлен в цилиндровый замок, поверхность вала ключа сохраняет шарики ограничивающего механизма настолько близкими друг к другу, что если сделана попытка повернуть ключ, шарик со стороны корпуса не имеет возможности переместиться из полости корпуса. Поскольку корпус соединен с внутренним цилиндром,который не имеет возможности повернуться, пока код ключа не выставлен полностью, ключ, который не полностью вставлен в цилиндровый замок, не имеет возможности повернуться. Ключ имеет противоположные поверхности для шариков ограничивающего механизма. Противоположными поверхностями являются выемки в поверхности ключа. Если ключ находится в правильном месте в цилиндре ключа, шарик ограничивающего механизма со стороны ключа находится в выемке ключа, и, как только ключ поворачивается, шарик со стороны корпуса имеет возможность выйти из полости корпуса. Таким образом, ключ может быть повернут для того, чтобы переместить вращающиеся диски в правильное положение для открытия замка. В этом случае внутренний цилиндр выполнен с возможностью поворота по мере продолжения поворота ключа. Ограничитель вращения делает цилиндровый замок с вращающимися дисками более функционально надежным. Однако он выполнен с возможностью вращения в цилиндровом замке, если ключ не вставлен в замок. Это вращение облегчает возможное вскрытие замка. Краткое описание изобретения Задачей изобретения является цилиндровый замок с вращающимися дисками, ограничитель вращения которого не имеет возможности вращаться, если ключ не находится в цилиндровом замке. Задача изобретения достигается описанным в независимых пунктах формулы изобретения образом. В зависимых пунктах формулы изобретения описаны различные варианты осуществления настоящего изобретения. Изобретательское решение относится к комбинации цилиндрового замка с вращающимися дисками и ключа. Цилиндровый замок с вращающимися дисками комбинации содержит средство, ограничивающее вращение ключа, при этом ключ содержит направляющие поверхности для средства, ограничивающего вращение. Средство, ограничивающее вращение, содержит рамку, которая имеет профильное отверстие для ключа, и корпус, который, по меньшей мере, частично окружает рамку. Рамка содержит ограничивающий механизм и стопорный механизм, которые расположены в линию, так что ограничивающий механизм находится на другой стороне профильного отверстия для ключа, при этом стопорный механизм находится на противоположной стороне профильного отверстия для ключа. Стопорный механизм содержит стопорный штифт, направленный вдоль упомянутой линии, который содержит на конце со стороны корпуса выступ, который является поперечным по отношению к оси стопорного штифта. Выступ размещен в сочетании с корпусом, чтобы предотвращать поворот рамки,когда ключ не находится в замке или не полностью вставлен в замок. Ключ комбинации содержит сквозное отверстие, в этом отверстии расположен подвижный элемент. Элемент размещен с возможностью перемещения в отверстии так, что предотвращено его полное перемещение из отверстия. Поверхности подвижного элемента, которые видны через сквозное отверстие,образуют упомянутые направляющие поверхности. Если ключ находится в замке с целью открытия замка, сквозное отверстие и подвижный элемент находятся на одной и той же линии с ограничивающим механизмом и со стопорным механизмом. Ограничивающий механизм размещен с возможностью толкания подвижного элемента из отверстия на противоположную сторону профильного отверстия для ключа и, таким образом, обеспечения поворота ключа. Стопорный механизм размещен в ответ на толкание подвижного элемента с возможностью освобождения преграды, образованной взаимодействием корпуса и выступа стопорного штифта. Таким образом,взаимодействующие функциональности ограничивающего механизма, элемента ключа и стопорного механизма обеспечивают ситуацию, при которой ограничитель вращения не имеет возможности поворачиваться, если ключ вставлен не полностью в цилиндровый замок с вращающимися дисками или он вовсе не находится в замке. Таким образом, ключ, не полностью вставленный в замок, или неправильный ключ, вставленный в замок, не имеет возможности поворачиваться. Кроме того, изготовление копий ключа является более трудным, если в ключе имеется подвижный элемент. Это усложняет создание незаконных копий. В связи с вышеизложенным согласно формуле заявлена комбинация цилиндрового замка с поворотными дисками и ключа, в которой цилиндровый замок с поворотными дисками содержит средство,ограничивающее поворот дисков, а ключ имеет направляющие поверхности для средства (3), ограничивающего поворот дисков, причем средство, ограничивающее поворот дисков, содержит рамку с профильным отверстием для ключа и корпусом, который, по меньшей мере, частично окружает рамку, причем рамка содержит ограничивающий механизм и стопорный механизм, которые расположены в линию,так что ограничивающий механизм находится на другой стороне профильного отверстия для ключа, а стопорный механизм находится на противоположной стороне профильного отверстия для ключа, стопорный механизм содержит стопорный штифт, направленный вдоль упомянутой линии и содержащий выступ, который является поперечным по отношению к оси стопорного штифта и размещен во взаимодействии с корпусом для предотвращения поворота рамки, если ключ не находится в цилиндровом замке или не полностью вставлен в цилиндровый замок, ключ имеет сквозное отверстие, в котором расположен подвижный элемент, который размещен с возможностью перемещения в отверстии, так что предотвращен его полный выход из отверстия, при этом поверхности подвижного элемента, которые видны через сквозное отверстие, образуют упомянутые направляющие поверхности, если ключ находится в цилиндровом замке для открывания замка, сквозное отверстие и подвижный элемент находятся на одной той же линии с ограничивающим механизмом и стопорным механизмом, при этом ограничивающий механизм размещен с возможностью толкания подвижного элемента из отверстия к противоположной стороне профильного отверстия для ключа и обеспечения поворота ключа, а стопорный механизм размещается, в ответ на толкание подвижного элемента, с возможностью освобождения преграды, образованной взаимодействием корпуса и выступа стопорного штифта. Предпочтительно рамка имеет вырез, в котором расположен выступ стопорного штифта, чтобы обеспечить перемещение стопорного штифта в направлении упомянутой линии, при этом корпус имеет канавку и вырез, в котором расположен стопорный штифт, чтобы обеспечить перемещение выступа стопорного штифта к месту расположения канавки, по меньшей мере одна из поверхностей выреза корпуса является барьерной поверхностью, при этом барьерная поверхность и выступ взаимодействуют, чтобы предотвратить поворот рамки. Предпочтительно корпус содержит ступенчатую манжету, в которой размещены упомянутая канавка и вырез, при этом канавка находится, по меньшей мере, на месте расположения сектора поворота ключа. Предпочтительно стопорный механизм содержит гибкий элемент для толкания стопорного штифта к профильному отверстию для ключа. Предпочтительно стопорный штифт имеет углубление, в которое вставлен гибкий элемент. Предпочтительно между гибким элементом и корпусом размещен шарик. Предпочтительно гибкий элемент является пружиной. Предпочтительно выступ стопорного штифта является стопорной пластиной. Предпочтительно рамка имеет рассверленные отверстия для упомянутого ограничивающего механизма и стопорного механизма. Предпочтительно гибкий элемент является пружиной, при этом выступ стопорного штифта является стопорной пластиной. Предпочтительно рамка и корпус образуют, по существу, кольцо. Предпочтительно расположенный в ключе подвижный элемент является шариком. Предпочтительно ограничивающий механизм содержит пружину, первый и второй шарики, расположенные по обоим концам пружины, при этом корпус имеет полость для второго шарика ограничивающего механизма. Предпочтительно средство, ограничивающее поворот дисков, содержит направляющий элемент. Перечень чертежей Далее изобретение описано более подробно со ссылкой на приложенные чертежи, на которых на фиг. 1 показан пример цилиндрового замка с вращающимися дисками согласно настоящему изобретению,на фиг. 2 показан пример ограничителя вращения и ключа согласно настоящему изобретению,на фиг. 3 показан пример по фиг. 2 с ключом, вставленным в ограничитель вращения,на фиг. 4 показан пример по фиг. 3, когда ключ повернут,на фиг. 5 показан вид в разрезе ограничителя вращения по примеру на фиг. 2,на фиг. 6 показан вид ограничителя вращения с разнесенными в пространстве деталями по примеру на фиг. 2,на фиг. 7 показан другой вид в разрезе ограничителя вращения по примеру на фиг. 2 и на фиг. 8 показан третий вид в разрезе ограничителя вращения и ключа по примеру на фиг. 2. Описание На фиг. 1 показан пример цилиндрового замка 1 с вращающимися дисками согласно настоящему изобретению. Цилиндровый замок 1 содержит наружный цилиндр 2 А, в который вставлен внутренний цилиндр 2 со своими вращающимися дисками. Цилиндровый замок 1 с вращающимися дисками содержит ограничитель 3 вращения, который имеет профильное отверстие 4 для ключа. На фиг. 2 показан пример ограничителя вращения и ключа согласно настоящему изобретению. Ключ 9 содержит сквозное отверстие 11, в котором расположен подвижный элемент 10. Края сквозного отверстия обработаны, например, путем высадки, так что подвижный элемент не имеет возможности полностью выйти из отверстия. Предпочтительным вариантом осуществления подвижного элемента является шарик. Подвижным элементом также может быть, например, штифт. В этом случае удержание подвижного элемента в сквозном отверстии также может быть осуществлено с помощью другого средства, отличного от обработки краев. Те поверхности подвижного элемента, которые видны через сквозное отверстие, являются направляющими поверхностями. Направляющие поверхности установлены относительно стопорного механизма и ограничивающего механизма средства, ограничивающего вращение, когда ключ полностью вставлен в цилиндровый замок 1 с вращающимися дисками. Ограничитель вращения (средство, ограничивающее вращение) состоит из корпуса 5 и рамки 6. Рамка содержит профильное отверстие 4 для ключа, ограничивающий механизм 24 (см. фиг. 6) и стопорный механизм 25. Ограничивающий механизм и стопорный механизм расположены в линию, так что ограничивающий механизм находится на другой стороне профильного отверстия 4 для ключа, при этом стопорный механизм находится на противоположной стороне профильного отверстия для ключа. Конструкция и функция ограничивающего механизма 24 и стопорного механизма 25 показаны на фиг. 3-8. Рамка 6 и корпус 5 соединены друг с другом через стопорный механизм, так что рамка имеет возможность поворачиваться относительно корпуса только когда ключ 9 полностью вставлен в цилиндровый замок 1 с вращающимися дисками. Корпус, по меньшей мере, частично окружает рамку. Корпус имеет крепежные поверхности 7, с помощью которых ограничитель вращения может быть присоединен к внутреннему цилиндру 2 цилиндрового замка 1. Крепежные поверхности корпуса могут быть выполнены несколькими различными путями. На фиг. 2 показан один вариант, в FI 108308 показан другой вариант. Один предпочтительный вариант осуществления ограничителя вращения содержит направляющий элемент 8, соединенный с ограничителем вращения. Конструкция ограничителя вращения подробно показана на фиг. 5 и 6. Функция и конструкция показаны на фиг. 3, 4, 7 и 8. На фиг. 5 показан вид в разрезе ограничителя вращения примера с фиг. 2. На фиг. 6 показан вид ограничителя вращения с разнесенными в пространстве деталями примера с фиг. 2. Рамка 6 ограничителя вращения может быть образована из одной или из нескольких частей. Рамка имеет просверленные отверстия 23, в которых расположены ограничивающий механизм 24 и стопорный механизм 25. Ограничивающий механизм 24 содержит известным образом два шарика 12, 14 и пружину 13 между шариками. Один из шариков 14 прилегает к корпусу 5. Корпус имеет полость 28 для шарика. Если ключ не находится в цилиндровом замке 1 или он не полностью вставлен в цилиндровый замок 1, тогда шарик со стороны корпуса имеет возможность перемещаться из полости 28 корпуса по мере того, как ключ поворачивается,или же по мере того, как поворачивается ограничитель вращения (если там нет стопорного механизма). Ограничивающий механизм и стопорный механизм находятся на одной и той же линии с разных сторон профильного отверстия 4 для ключа. Стопорный механизм 25 содержит стопорный штифт 15, направленный вдоль упомянутой линии,при этом этот стопорный штифт содержит в конце боковой стороны корпуса выступ 21, который является поперечным по отношению к оси стопорного штифта. Выступ размещен во взаимодействии с корпусом, чтобы предотвращать поворот рамки, когда ключ не находится в замке или не полностью вставлен в замок. Рамка имеет вырез 27 на месте расположения выступа 21 стопорного штифта, чтобы обеспечить перемещение стопорного штифта в направлении указанной линии. Корпус имеет канавку 19 и вырез 18. Вырез 18 находится на месте расположения стопорного штифта, чтобы обеспечить перемещение выступа 21 стопорного штифта к месту расположения канавки 19. По меньшей мере одна поверхность выреза является барьерной поверхностью 20. Барьерная поверхность и выступ работают во взаимодействии,чтобы предотвращать поворот рамки, когда выступ находится на месте расположения барьерной поверхности. Зазор между барьерной поверхностью и выступом показан на фиг. 5 как относительно широкий. Очевидно, что этот зазор может быть меньше. Основной формой корпуса 5 является кольцо. Корпус содержит ступенчатую манжету 29, т.е. буртик - это выступ на внутренней поверхности кольца. Упомянутая канавка и вырез расположены в буртике. Канавка (так же как и буртик) находятся, по меньшей мере, на месте расположения сектора поворота ключа. Под сектором поворота понимают площадку поворота ключа, где в цилиндровом замке 1 выставляется код ключа. С точки зрения изготовления предпочтительным вариантом осуществления настоящего изобретения является тот, в котором канавка 19 и буртик 29 образуют полный круг на внутренней поверхности корпуса. Рамка 6 размещена в корпусе 5 так, что корпус, по меньшей мере, частично закрывает площадь края рамки. На основе чертежей можно утверждать, что рамка и корпус по своей форме являются главным образом круглыми. Стопорный механизм 25 содержит гибкий элемент 16, чтобы толкать стопорный штифт к профильному отверстию для ключа. Гибкий элемент размещен между корпусом 5 и стопорным штифтом. Предпочтительно, чтобы стопорный штифт имел углубление 22, в которое может быть помещен гибкий элемент. Это облегчает сборку ограничителя вращения. Также является предпочтительным, чтобы между гибким элементом 16 и корпусом был размещен шарик 17. Шарик делает применение ограничителя вращения более приятным и функционально надежным по сравнению со стопорным механизмом без шарика. Пружинная конструкция является предпочтительным вариантом осуществления гибкого элемента. В показанном на чертежах варианте осуществления настоящего изобретения выступ 21 стопорного штифта является стопорной пластиной. Выступ также может иметь некоторую другую форму, например форму штифта, который направлен к буртику корпуса. Как было отмечено выше, в сквозном отверстии 11 ключа 9 расположен подвижный элемент 10, который размещен с возможностью перемещения в отверстии. Когда ключ находится в замке с целью открытия замка или, более конкретно, в цилиндровом замке 1, сквозное отверстие 11 и подвижный элемент 10 находятся на одной той же линии с ограничивающим механизмом 24 и стопорным механизмом 25. На фиг. 7 показан вид в разрезе ограничителя вращения, когда ключ не находится в цилиндровом замке 1. На фиг. 3 и 8 показаны виды в разрезе, когда ключ находится в цилиндровом замке 1 (и таким образом также в ограничителе вращения). На фиг. 8 ключ слегка повернут. Когда ключ не находится в цилиндровом замке 1, выступ 21 стопорного штифта 15 не находится на месте расположения канавки 19. Это также справедливо, когда ключ только не полностью вставлен в цилиндровый замок 1. Стопорный штифт 15 размещен в рамке ограничителя вращения, так что он не имеет возможности быть вытолкнутым в профильное отверстие 4 для ключа, поскольку в противном случае это предотвращало бы вставку ключа в цилиндровый замок 1. Головка 26 стопорного штифта и рассверленное отверстие 23 рамки на конце профильного отверстия для ключа могли бы быть выполнены как более узкие, чем другая часть стопорного штифта и отверстия. Когда ключ находится в замке, ограничивающий механизм 24 размещен с возможностью выталкивания подвижного элемента 10 из отверстия 11 к противоположной стороне профильного отверстия 4 для ключа. Шарик 12 ограничивающего механизма со стороны профильного отверстия для ключа толкает подвижный элемент 10. Подвижный элемент, со своей стороны, перемещается к стопорному штифту 15,который перемещается в направлении корпуса к гибкому элементу. Перемещение стопорного штифта в направлении корпуса перемещает выступ 21 стопорного штифта к месту расположения канавки 19 корпуса. Эта ситуация показана на фиг. 8. Когда выступ находится на месте расположения канавки, ключ может быть повернут. На фиг. 8 ключ 9 слегка повернут, при этом шарик 14 ограничивающего механизма со стороны корпуса поднимается от полости 28 корпуса. На фиг. 4 также показано, как выступ стопорного штифта, который перемещается к месту расположения канавки, обеспечивает поворот ключа. Когда ключ вынут из цилиндрового замка 1, гибкие элементы ограничивающего механизма и стопорный механизм возвращают ограничитель вращения к описанному выше состоянию, в котором ключ не находится в цилиндре. Ограничитель вращения поэтому не имеет возможности поворачиваться (самое большое, только слегка, из-за допусков деталей), когда ключ не находится в цилиндровом замке 1. Это делает более трудными попытки вскрыть цилиндровый замок 1 (и замок), поскольку таким образом ограничитель поворота создает дополнительную преграду и также отграничивает использование пространства. Очевидно, что изобретение не ограничено только упомянутыми в данном тексте примерами, наоборот, изобретение может быть осуществлено с помощью множества различных вариантов осуществления настоящего изобретения в пределах объема изобретения, описанного представленной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комбинация цилиндрового замка с поворотными дисками и ключа, в которой цилиндровый замок(1) с поворотными дисками содержит средство (3), ограничивающее поворот дисков, а ключ (9) имеет направляющие поверхности для средства (3), ограничивающего поворот дисков, причем средство, ограничивающее поворот дисков, содержит рамку (6) с профильным отверстием (4) для ключа и корпусом(5), который, по меньшей мере, частично окружает рамку (6), отличающаяся тем, что рамка (6) содержит ограничивающий механизм (24) и стопорный механизм (25), которые расположены в линию, так что ограничивающий механизм (24) находится на другой стороне профильного отверстия (4) для ключа, а стопорный механизм (25) находится на противоположной стороне профильного отверстия (4) для ключа,стопорный механизм (25) содержит стопорный штифт (15), направленный вдоль упомянутой линии и содержащий выступ (21), который является поперечным по отношению к оси стопорного штифта (15) и размещен во взаимодействии с корпусом (5) для предотвращения поворота рамки (6), если ключ (9) не находится в цилиндровом замке или не полностью вставлен в цилиндровый замок, ключ (9) имеет сквозное отверстие (11), в котором расположен подвижный элемент (10), который размещен с возможностью перемещения в отверстии (11) так, что предотвращен его полный выход из отверстия (11), при этом поверхности подвижного элемента (10), которые видны через сквозное отверстие (11), образуют упомянутые направляющие поверхности, если ключ (9) находится в цилиндровом замке для открывания замка,сквозное отверстие (11) и подвижный элемент (10) находятся на одной и той же линии с ограничивающим механизмом (24) и стопорным механизмом (25), при этом ограничивающий механизм размещен с возможностью толкания подвижного элемента из отверстия к противоположной стороне профильного отверстия (4) для ключа и обеспечения поворота ключа (9), а стопорный механизм (25) размещается в ответ на толкание подвижного элемента (10), с возможностью освобождения преграды, образованной взаимодействием корпуса (5) и выступа (21) стопорного штифта. 2. Комбинация по п.1, отличающаяся тем, что рамка (6) имеет вырез (27), в котором расположен выступ (21) стопорного штифта (15), чтобы обеспечить перемещение стопорного штифта (15) в направлении упомянутой линии, при этом корпус (5) имеет канавку (19) и вырез (18), в котором расположен стопорный штифт, чтобы обеспечить перемещение выступа (21) стопорного штифта к месту расположения канавки (19), по меньшей мере одна из поверхностей выреза (18) корпуса (5) является барьерной поверхностью (20), при этом барьерная поверхность (20) и выступ (21) взаимодействуют, чтобы предотвратить поворот рамки (6). 3. Комбинация по п.2, отличающаяся тем, что корпус (5) содержит ступенчатую манжету (29), в которой размещены упомянутая канавка (19) и вырез (18), при этом канавка (19) находится, по меньшей мере, на месте расположения сектора поворота ключа (9). 4. Комбинация по п.3, отличающаяся тем, что стопорный механизм (25) содержит гибкий элемент(16) для толкания стопорного штифта (15) к профильному отверстию для ключа (4). 5. Комбинация по п.4, отличающаяся тем, что стопорный штифт (15) имеет углубление (22), в которое вставлен гибкий элемент (16). 6. Комбинация по п.5, отличающаяся тем, что между гибким элементом (16) и корпусом (5) размещен шарик (17). 7. Комбинация по пп.4, 5 или 6, отличающаяся тем, что гибкий элемент (16) является пружиной. 8. Комбинация по п.7, отличающаяся тем, что выступ (21) стопорного штифта является стопорной пластиной. 9. Комбинация по пп.4, 5 или 6, отличающаяся тем, что выступ (21) стопорного штифта является стопорной пластиной. 10. Комбинация по пп.4, 5 или 6, отличающаяся тем, что рамка (6) имеет рассверленные отверстия для упомянутого ограничивающего механизма (24) и стопорного механизма (25). 11. Комбинация по п.10, отличающаяся тем, что гибкий элемент (16) является пружиной, при этом выступ (21) стопорного штифта является стопорной пластиной. 12. Комбинация по пп.4, 5 или 6, отличающаяся тем, что рамка (6) и корпус (5) образуют, по существу, кольцо. 13. Комбинация по любому из пп.1-6, отличающаяся тем, что расположенный в ключе (6) подвижный элемент (10) является шариком. 14. Комбинация по п.7, отличающаяся тем, что расположенный в ключе (6) подвижный элемент(10) является шариком. 16. Комбинация по любому из пп.1-15, отличающаяся тем, что ограничивающий механизм (24) содержит пружину (13), первый (12) и второй (14) шарики, расположенные по обоим концам пружины (13),при этом корпус (5) имеет полость (28) для второго шарика (14) ограничивающего механизма. 17. Комбинация по п.16, отличающаяся тем, что средство (3), ограничивающее поворот дисков, содержит направляющий элемент (8).
