Замок и соответствующий ключ

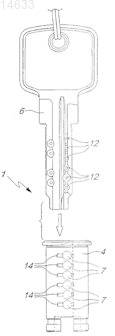

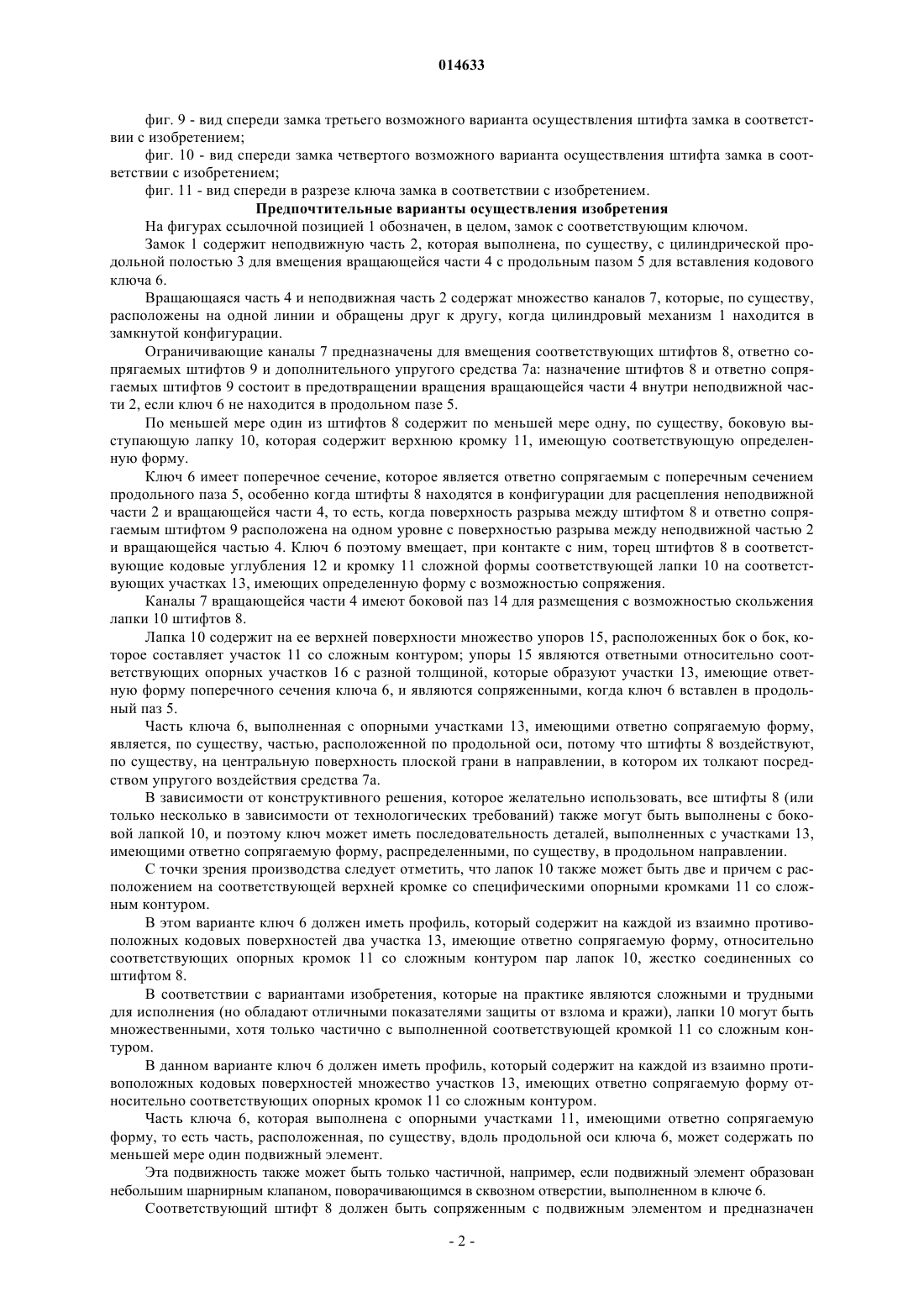

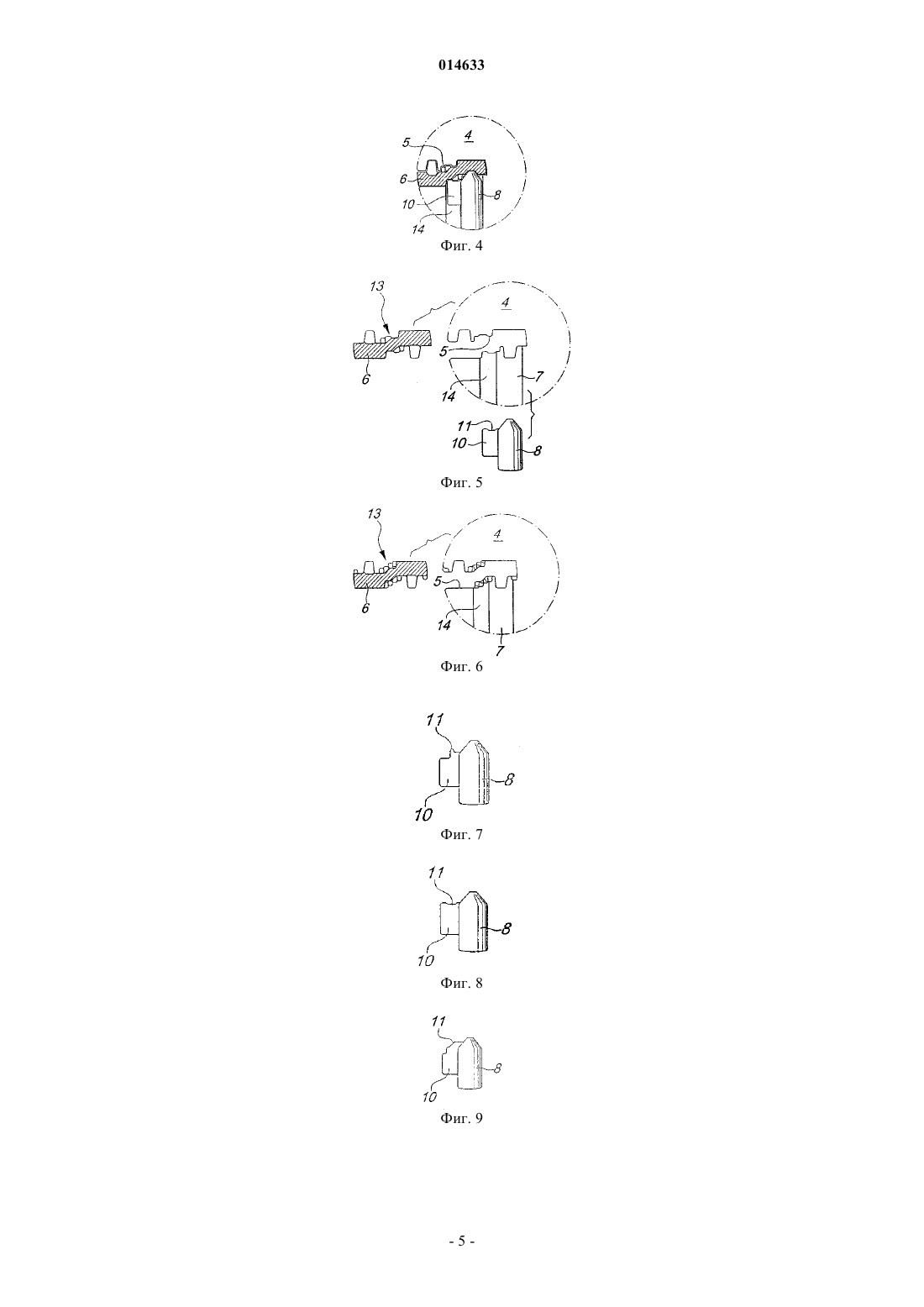

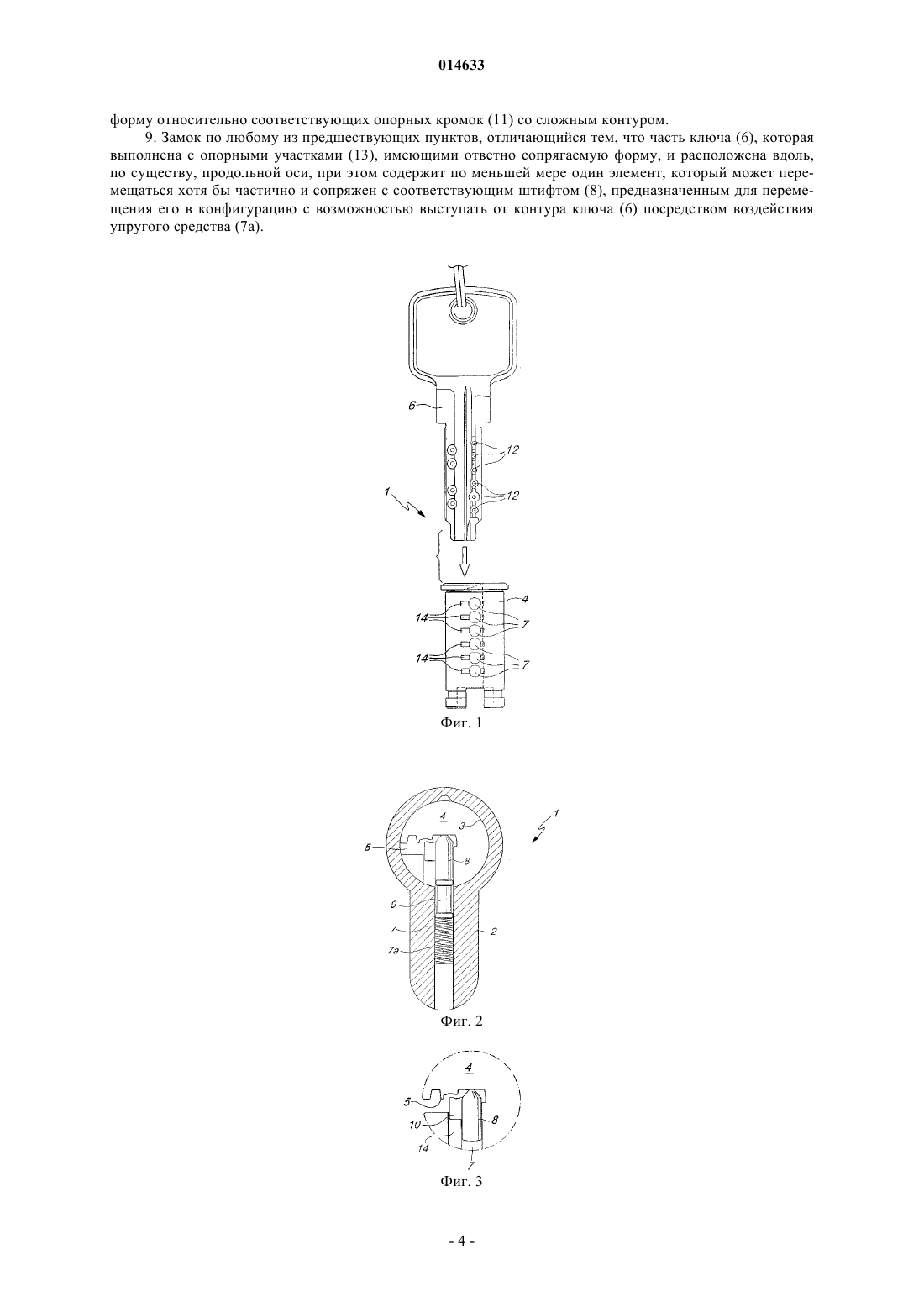

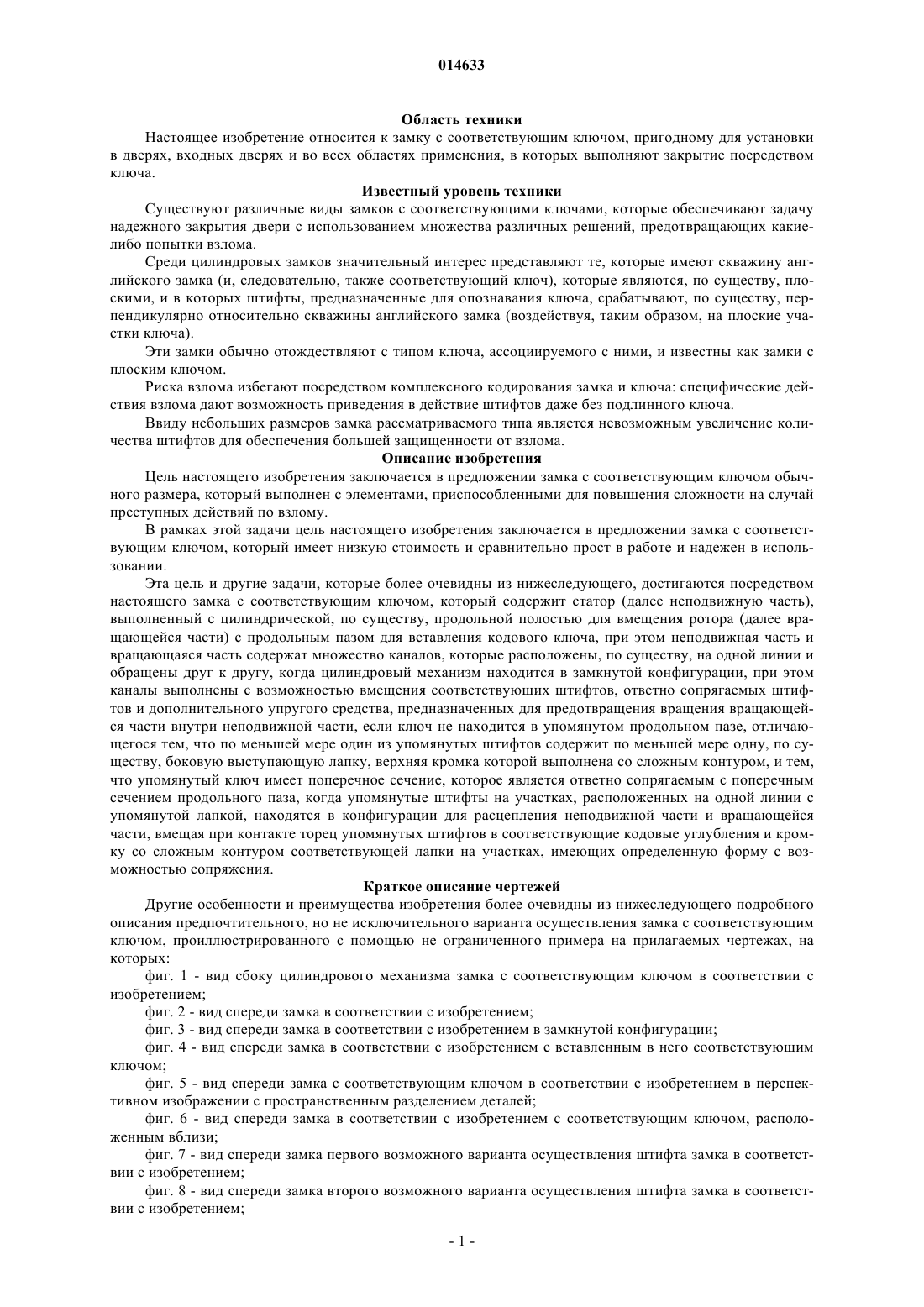

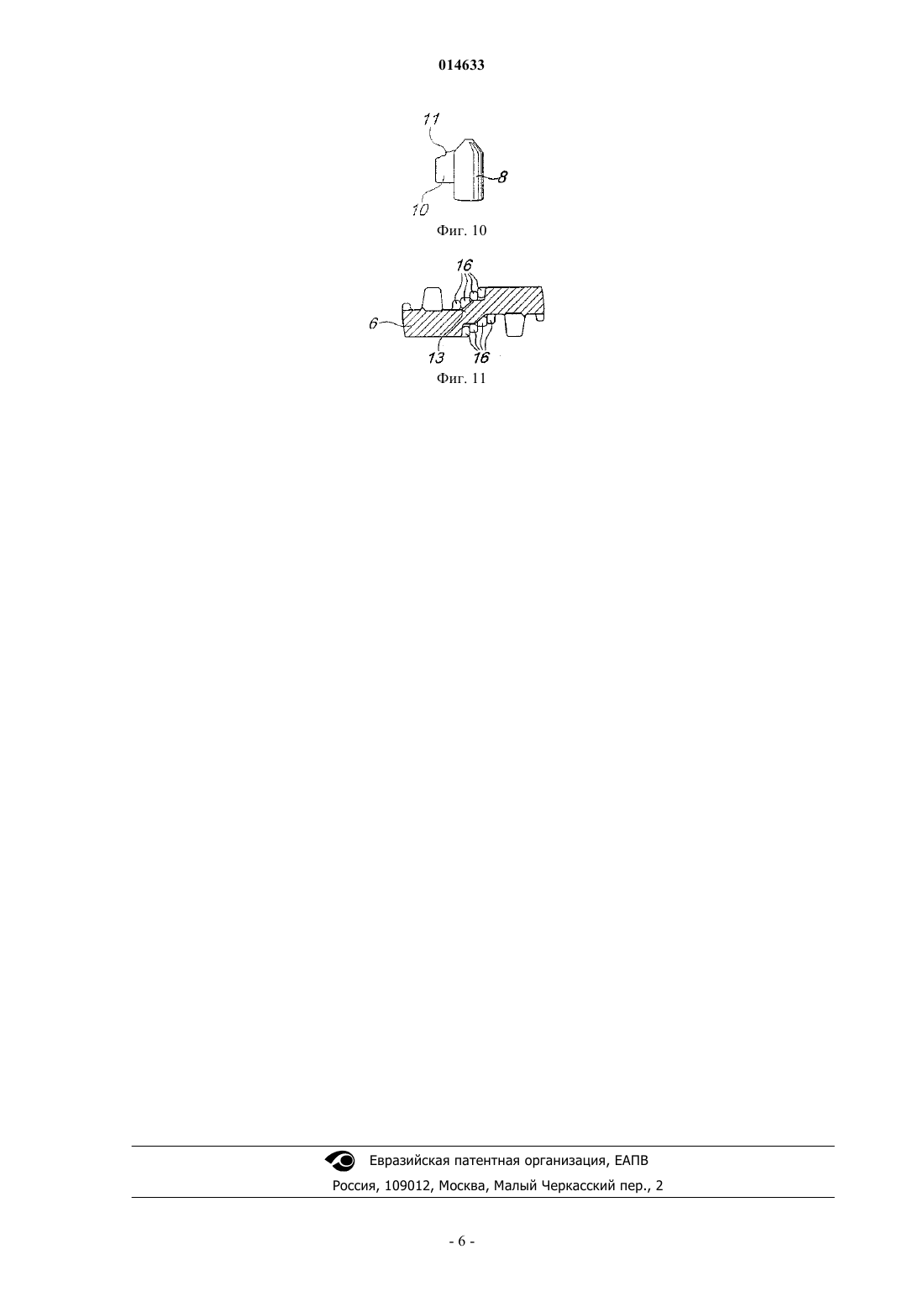

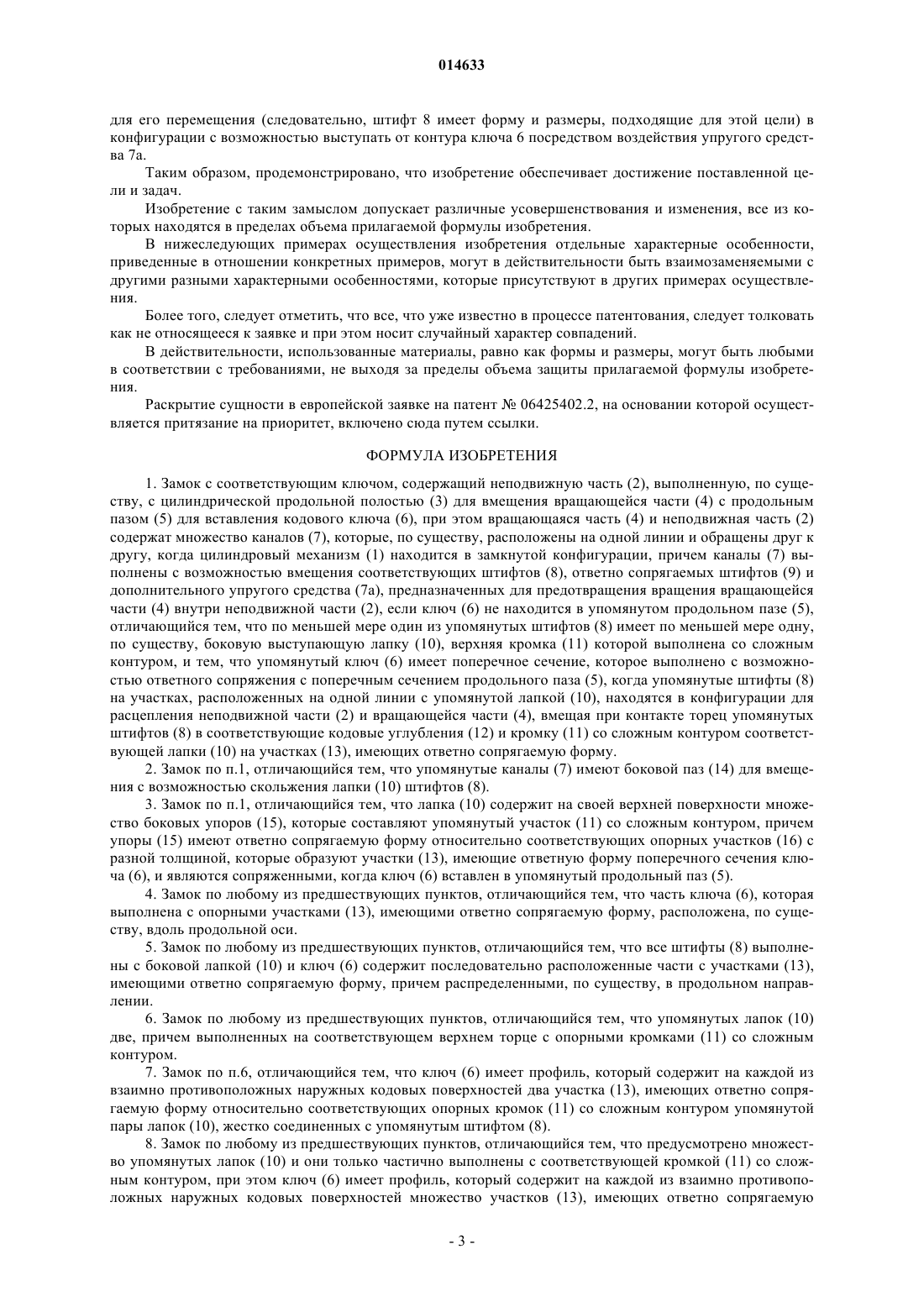

Замок с соответствующим ключом, содержащий неподвижную часть (2), выполненную, по существу, с цилиндрической продольной полостью (3) для размещения вращающейся части (4) с продольным углублением (5) для вставления кодового ключа (6). Вращающаяся часть (4) и неподвижная часть (2) содержат множество каналов (7), которые являются, по существу, расположенными на одной линии и противостоят друг к другу, когда цилиндрическая часть (1) находится в замкнутой конфигурации: каналы (7) вмещают соответствующие штифты (8), ответно сопрягаемые штифты (9) и дополнительное упругое средство (7 а), предназначенные для предотвращения вращения вращающейся части (4) внутри неподвижней части (2), если ключ (6) не находится в продольном углублении (5). По меньшей мере один из упомянутых штифтов (8) содержит по меньшей мере одну, по существу, боковую выступающую лапку (10), верхняя кромка (11) которой выполнена соответствующим образом со сложным контуром. Ключ (6) имеет поперечное сечение, которое выполнено с возможностью ответного сопряжения с поперечным сечением продольного углубления (5), когда штифты (8) на участках, соосных с лапкой (10), находятся в конфигурации для расцепления неподвижной части (2) и вращающейся части (4), вмещая при контакте торец упомянутых штифтов (8) в соответствующие кодовые углубления (12) и кромку (11) со сложным контуром соответствующей лапки (10) на участках (13), выполненных с возможностью сопряжения. 014633 Область техники Настоящее изобретение относится к замку с соответствующим ключом, пригодному для установки в дверях, входных дверях и во всех областях применения, в которых выполняют закрытие посредством ключа. Известный уровень техники Существуют различные виды замков с соответствующими ключами, которые обеспечивают задачу надежного закрытия двери с использованием множества различных решений, предотвращающих какиелибо попытки взлома. Среди цилиндровых замков значительный интерес представляют те, которые имеют скважину английского замка (и, следовательно, также соответствующий ключ), которые являются, по существу, плоскими, и в которых штифты, предназначенные для опознавания ключа, срабатывают, по существу, перпендикулярно относительно скважины английского замка (воздействуя, таким образом, на плоские участки ключа). Эти замки обычно отождествляют с типом ключа, ассоциируемого с ними, и известны как замки с плоским ключом. Риска взлома избегают посредством комплексного кодирования замка и ключа: специфические действия взлома дают возможность приведения в действие штифтов даже без подлинного ключа. Ввиду небольших размеров замка рассматриваемого типа является невозможным увеличение количества штифтов для обеспечения большей защищенности от взлома. Описание изобретения Цель настоящего изобретения заключается в предложении замка с соответствующим ключом обычного размера, который выполнен с элементами, приспособленными для повышения сложности на случай преступных действий по взлому. В рамках этой задачи цель настоящего изобретения заключается в предложении замка с соответствующим ключом, который имеет низкую стоимость и сравнительно прост в работе и надежен в использовании. Эта цель и другие задачи, которые более очевидны из нижеследующего, достигаются посредством настоящего замка с соответствующим ключом, который содержит статор (далее неподвижную часть),выполненный с цилиндрической, по существу, продольной полостью для вмещения ротора (далее вращающейся части) с продольным пазом для вставления кодового ключа, при этом неподвижная часть и вращающаяся часть содержат множество каналов, которые расположены, по существу, на одной линии и обращены друг к другу, когда цилиндровый механизм находится в замкнутой конфигурации, при этом каналы выполнены с возможностью вмещения соответствующих штифтов, ответно сопрягаемых штифтов и дополнительного упругого средства, предназначенных для предотвращения вращения вращающейся части внутри неподвижной части, если ключ не находится в упомянутом продольном пазе, отличающегося тем, что по меньшей мере один из упомянутых штифтов содержит по меньшей мере одну, по существу, боковую выступающую лапку, верхняя кромка которой выполнена со сложным контуром, и тем,что упомянутый ключ имеет поперечное сечение, которое является ответно сопрягаемым с поперечным сечением продольного паза, когда упомянутые штифты на участках, расположенных на одной линии с упомянутой лапкой, находятся в конфигурации для расцепления неподвижной части и вращающейся части, вмещая при контакте торец упомянутых штифтов в соответствующие кодовые углубления и кромку со сложным контуром соответствующей лапки на участках, имеющих определенную форму с возможностью сопряжения. Краткое описание чертежей Другие особенности и преимущества изобретения более очевидны из нижеследующего подробного описания предпочтительного, но не исключительного варианта осуществления замка с соответствующим ключом, проиллюстрированного с помощью не ограниченного примера на прилагаемых чертежах, на которых: фиг. 1 - вид сбоку цилиндрового механизма замка с соответствующим ключом в соответствии с изобретением; фиг. 2 - вид спереди замка в соответствии с изобретением; фиг. 3 - вид спереди замка в соответствии с изобретением в замкнутой конфигурации; фиг. 4 - вид спереди замка в соответствии с изобретением с вставленным в него соответствующим ключом; фиг. 5 - вид спереди замка с соответствующим ключом в соответствии с изобретением в перспективном изображении с пространственным разделением деталей; фиг. 6 - вид спереди замка в соответствии с изобретением с соответствующим ключом, расположенным вблизи; фиг. 7 - вид спереди замка первого возможного варианта осуществления штифта замка в соответствии с изобретением; фиг. 8 - вид спереди замка второго возможного варианта осуществления штифта замка в соответствии с изобретением;-1 014633 фиг. 9 - вид спереди замка третьего возможного варианта осуществления штифта замка в соответствии с изобретением; фиг. 10 - вид спереди замка четвертого возможного варианта осуществления штифта замка в соответствии с изобретением; фиг. 11 - вид спереди в разрезе ключа замка в соответствии с изобретением. Предпочтительные варианты осуществления изобретения На фигурах ссылочной позицией 1 обозначен, в целом, замок с соответствующим ключом. Замок 1 содержит неподвижную часть 2, которая выполнена, по существу, с цилиндрической продольной полостью 3 для вмещения вращающейся части 4 с продольным пазом 5 для вставления кодового ключа 6. Вращающаяся часть 4 и неподвижная часть 2 содержат множество каналов 7, которые, по существу,расположены на одной линии и обращены друг к другу, когда цилиндровый механизм 1 находится в замкнутой конфигурации. Ограничивающие каналы 7 предназначены для вмещения соответствующих штифтов 8, ответно сопрягаемых штифтов 9 и дополнительного упругого средства 7 а: назначение штифтов 8 и ответно сопрягаемых штифтов 9 состоит в предотвращении вращения вращающейся части 4 внутри неподвижной части 2, если ключ 6 не находится в продольном пазе 5. По меньшей мере один из штифтов 8 содержит по меньшей мере одну, по существу, боковую выступающую лапку 10, которая содержит верхнюю кромку 11, имеющую соответствующую определенную форму. Ключ 6 имеет поперечное сечение, которое является ответно сопрягаемым с поперечным сечением продольного паза 5, особенно когда штифты 8 находятся в конфигурации для расцепления неподвижной части 2 и вращающейся части 4, то есть, когда поверхность разрыва между штифтом 8 и ответно сопрягаемым штифтом 9 расположена на одном уровне с поверхностью разрыва между неподвижной частью 2 и вращающейся частью 4. Ключ 6 поэтому вмещает, при контакте с ним, торец штифтов 8 в соответствующие кодовые углубления 12 и кромку 11 сложной формы соответствующей лапки 10 на соответствующих участках 13, имеющих определенную форму с возможностью сопряжения. Каналы 7 вращающейся части 4 имеют боковой паз 14 для размещения с возможностью скольжения лапки 10 штифтов 8. Лапка 10 содержит на ее верхней поверхности множество упоров 15, расположенных бок о бок, которое составляет участок 11 со сложным контуром; упоры 15 являются ответными относительно соответствующих опорных участков 16 с разной толщиной, которые образуют участки 13, имеющие ответную форму поперечного сечения ключа 6, и являются сопряженными, когда ключ 6 вставлен в продольный паз 5. Часть ключа 6, выполненная с опорными участками 13, имеющими ответно сопрягаемую форму,является, по существу, частью, расположенной по продольной оси, потому что штифты 8 воздействуют,по существу, на центральную поверхность плоской грани в направлении, в котором их толкают посредством упругого воздействия средства 7 а. В зависимости от конструктивного решения, которое желательно использовать, все штифты 8 (или только несколько в зависимости от технологических требований) также могут быть выполнены с боковой лапкой 10, и поэтому ключ может иметь последовательность деталей, выполненных с участками 13,имеющими ответно сопрягаемую форму, распределенными, по существу, в продольном направлении. С точки зрения производства следует отметить, что лапок 10 также может быть две и причем с расположением на соответствующей верхней кромке со специфическими опорными кромками 11 со сложным контуром. В этом варианте ключ 6 должен иметь профиль, который содержит на каждой из взаимно противоположных кодовых поверхностей два участка 13, имеющие ответно сопрягаемую форму, относительно соответствующих опорных кромок 11 со сложным контуром пар лапок 10, жестко соединенных со штифтом 8. В соответствии с вариантами изобретения, которые на практике являются сложными и трудными для исполнения (но обладают отличными показателями защиты от взлома и кражи), лапки 10 могут быть множественными, хотя только частично с выполненной соответствующей кромкой 11 со сложным контуром. В данном варианте ключ 6 должен иметь профиль, который содержит на каждой из взаимно противоположных кодовых поверхностей множество участков 13, имеющих ответно сопрягаемую форму относительно соответствующих опорных кромок 11 со сложным контуром. Часть ключа 6, которая выполнена с опорными участками 11, имеющими ответно сопрягаемую форму, то есть часть, расположенная, по существу, вдоль продольной оси ключа 6, может содержать по меньшей мере один подвижный элемент. Эта подвижность также может быть только частичной, например, если подвижный элемент образован небольшим шарнирным клапаном, поворачивающимся в сквозном отверстии, выполненном в ключе 6. Соответствующий штифт 8 должен быть сопряженным с подвижным элементом и предназначен-2 014633 для его перемещения (следовательно, штифт 8 имеет форму и размеры, подходящие для этой цели) в конфигурации с возможностью выступать от контура ключа 6 посредством воздействия упругого средства 7 а. Таким образом, продемонстрировано, что изобретение обеспечивает достижение поставленной цели и задач. Изобретение с таким замыслом допускает различные усовершенствования и изменения, все из которых находятся в пределах объема прилагаемой формулы изобретения. В нижеследующих примерах осуществления изобретения отдельные характерные особенности,приведенные в отношении конкретных примеров, могут в действительности быть взаимозаменяемыми с другими разными характерными особенностями, которые присутствуют в других примерах осуществления. Более того, следует отметить, что все, что уже известно в процессе патентования, следует толковать как не относящееся к заявке и при этом носит случайный характер совпадений. В действительности, использованные материалы, равно как формы и размеры, могут быть любыми в соответствии с требованиями, не выходя за пределы объема защиты прилагаемой формулы изобретения. Раскрытие сущности в европейской заявке на патент 06425402.2, на основании которой осуществляется притязание на приоритет, включено сюда путем ссылки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Замок с соответствующим ключом, содержащий неподвижную часть (2), выполненную, по существу, с цилиндрической продольной полостью (3) для вмещения вращающейся части (4) с продольным пазом (5) для вставления кодового ключа (6), при этом вращающаяся часть (4) и неподвижная часть (2) содержат множество каналов (7), которые, по существу, расположены на одной линии и обращены друг к другу, когда цилиндровый механизм (1) находится в замкнутой конфигурации, причем каналы (7) выполнены с возможностью вмещения соответствующих штифтов (8), ответно сопрягаемых штифтов (9) и дополнительного упругого средства (7 а), предназначенных для предотвращения вращения вращающейся части (4) внутри неподвижной части (2), если ключ (6) не находится в упомянутом продольном пазе (5),отличающийся тем, что по меньшей мере один из упомянутых штифтов (8) имеет по меньшей мере одну,по существу, боковую выступающую лапку (10), верхняя кромка (11) которой выполнена со сложным контуром, и тем, что упомянутый ключ (6) имеет поперечное сечение, которое выполнено с возможностью ответного сопряжения с поперечным сечением продольного паза (5), когда упомянутые штифты (8) на участках, расположенных на одной линии с упомянутой лапкой (10), находятся в конфигурации для расцепления неподвижной части (2) и вращающейся части (4), вмещая при контакте торец упомянутых штифтов (8) в соответствующие кодовые углубления (12) и кромку (11) со сложным контуром соответствующей лапки (10) на участках (13), имеющих ответно сопрягаемую форму. 2. Замок по п.1, отличающийся тем, что упомянутые каналы (7) имеют боковой паз (14) для вмещения с возможностью скольжения лапки (10) штифтов (8). 3. Замок по п.1, отличающийся тем, что лапка (10) содержит на своей верхней поверхности множество боковых упоров (15), которые составляют упомянутый участок (11) со сложным контуром, причем упоры (15) имеют ответно сопрягаемую форму относительно соответствующих опорных участков (16) с разной толщиной, которые образуют участки (13), имеющие ответную форму поперечного сечения ключа (6), и являются сопряженными, когда ключ (6) вставлен в упомянутый продольный паз (5). 4. Замок по любому из предшествующих пунктов, отличающийся тем, что часть ключа (6), которая выполнена с опорными участками (13), имеющими ответно сопрягаемую форму, расположена, по существу, вдоль продольной оси. 5. Замок по любому из предшествующих пунктов, отличающийся тем, что все штифты (8) выполнены с боковой лапкой (10) и ключ (6) содержит последовательно расположенные части с участками (13),имеющими ответно сопрягаемую форму, причем распределенными, по существу, в продольном направлении. 6. Замок по любому из предшествующих пунктов, отличающийся тем, что упомянутых лапок (10) две, причем выполненных на соответствующем верхнем торце с опорными кромками (11) со сложным контуром. 7. Замок по п.6, отличающийся тем, что ключ (6) имеет профиль, который содержит на каждой из взаимно противоположных наружных кодовых поверхностей два участка (13), имеющих ответно сопрягаемую форму относительно соответствующих опорных кромок (11) со сложным контуром упомянутой пары лапок (10), жестко соединенных с упомянутым штифтом (8). 8. Замок по любому из предшествующих пунктов, отличающийся тем, что предусмотрено множество упомянутых лапок (10) и они только частично выполнены с соответствующей кромкой (11) со сложным контуром, при этом ключ (6) имеет профиль, который содержит на каждой из взаимно противоположных наружных кодовых поверхностей множество участков (13), имеющих ответно сопрягаемую-3 014633 форму относительно соответствующих опорных кромок (11) со сложным контуром. 9. Замок по любому из предшествующих пунктов, отличающийся тем, что часть ключа (6), которая выполнена с опорными участками (13), имеющими ответно сопрягаемую форму, и расположена вдоль,по существу, продольной оси, при этом содержит по меньшей мере один элемент, который может перемещаться хотя бы частично и сопряжен с соответствующим штифтом (8), предназначенным для перемещения его в конфигурацию с возможностью выступать от контура ключа (6) посредством воздействия упругого средства (7 а).
